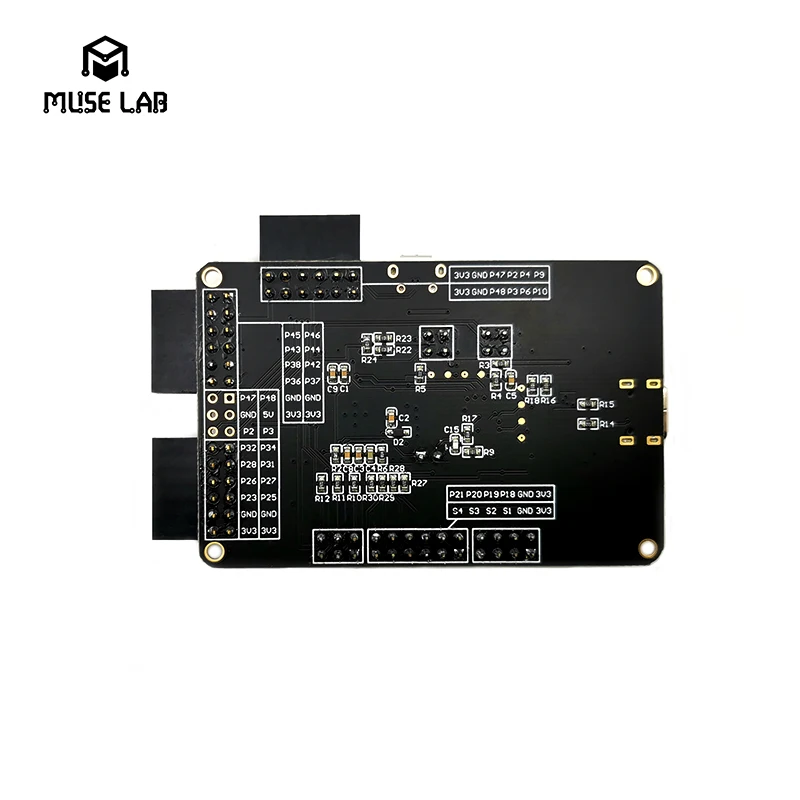

Макетная плата iCESugar FPGA с открытым исходным кодом RISC-V ICE40UP5k

Представление

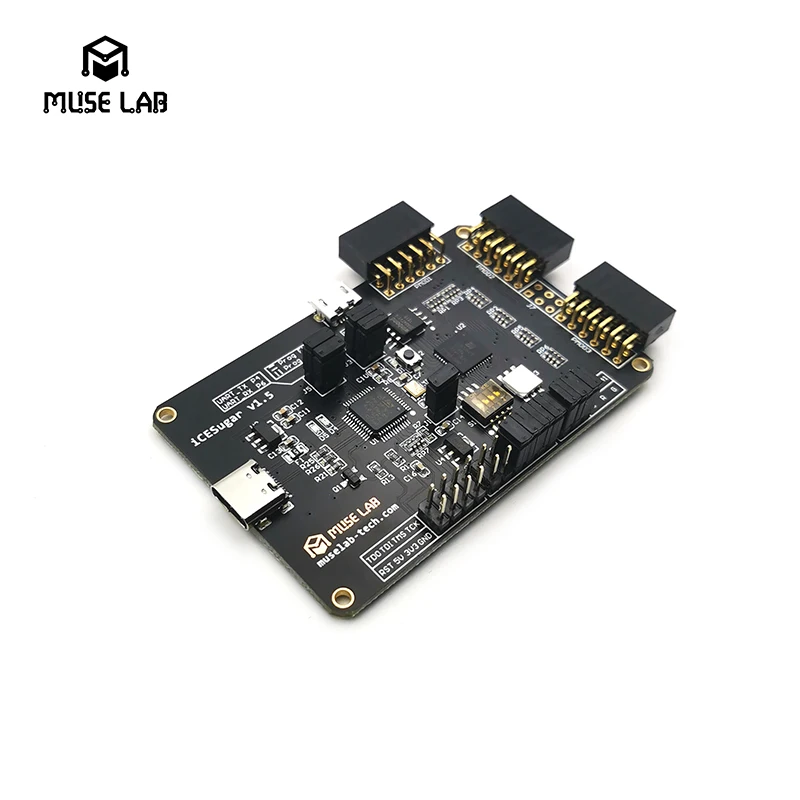

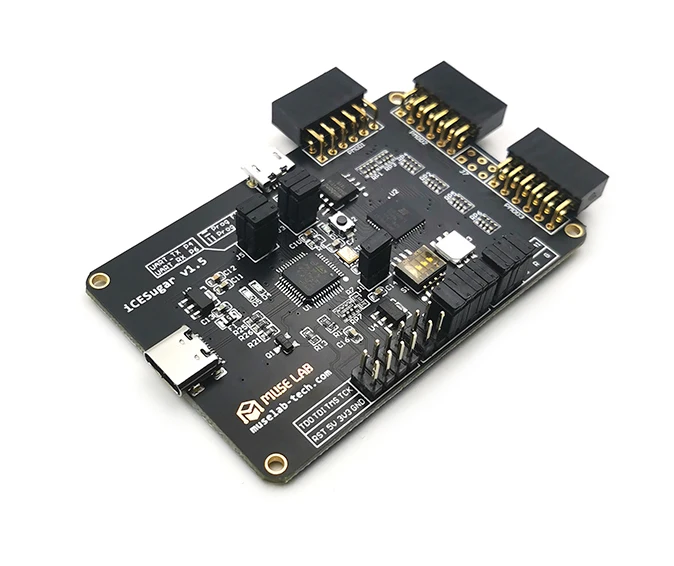

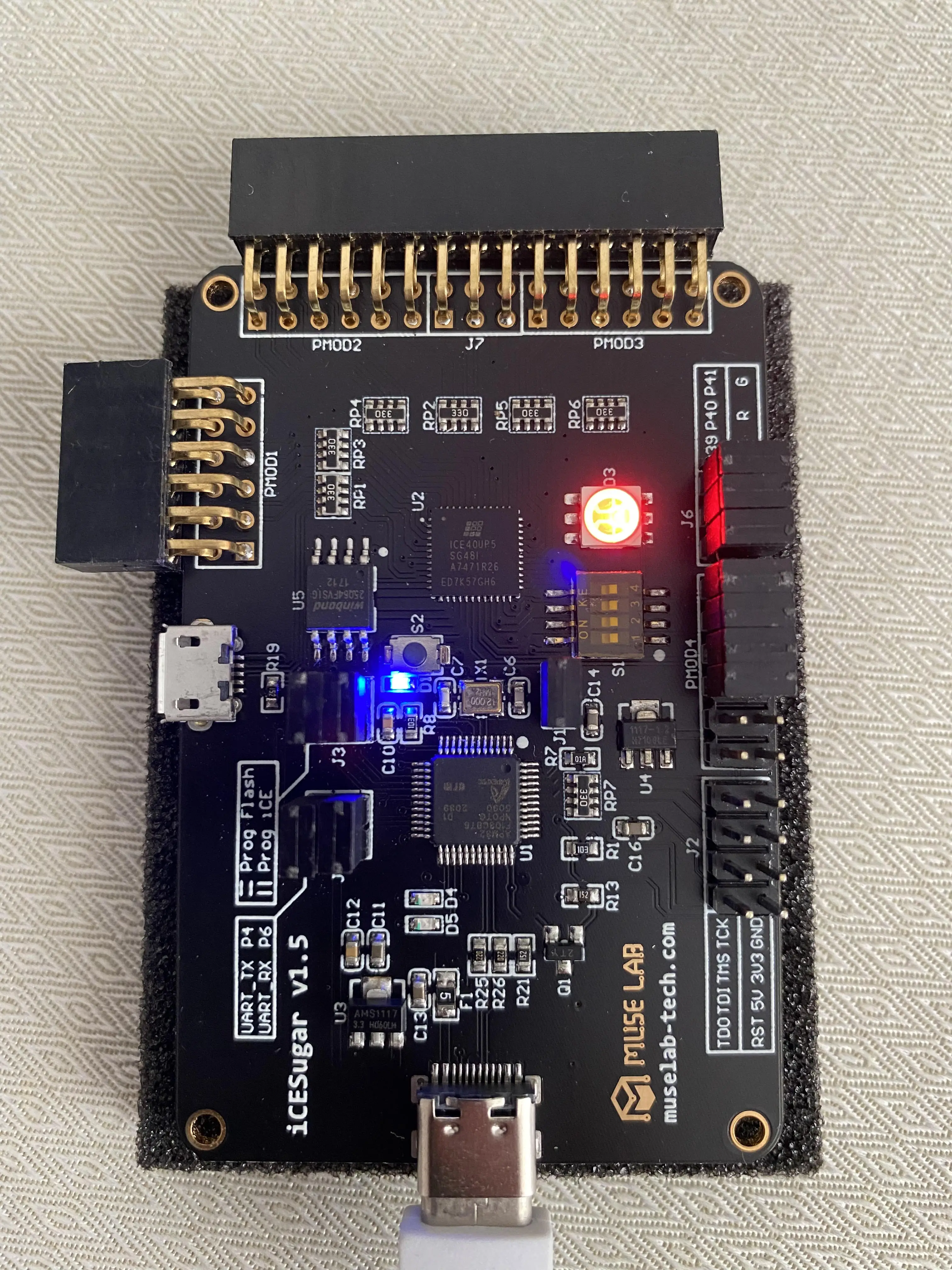

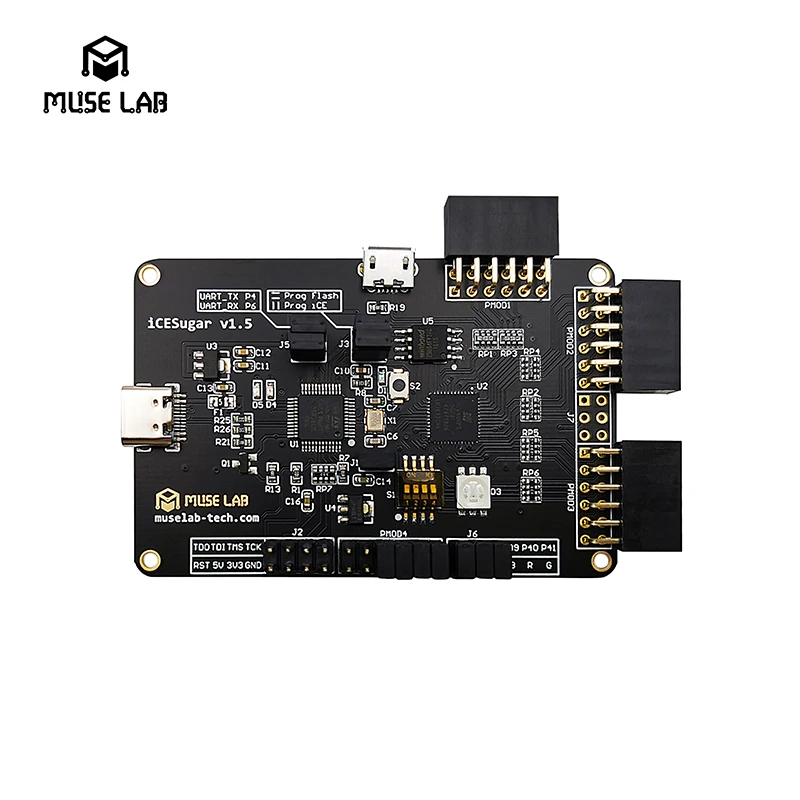

ICESugar-это макетная плата FPGA с открытым исходным кодом на основе решетки iCE40UP5k, разработанная и изготовленная Muse Lab. Хотя он маленький и изысканный, он содержит богатые периферийные ресурсы на плате, включая RGB светодиодный, Switch,TYPE-C-USB, Micro-USB. Большая часть IO выведена стандартным разъемом PMOD и может подключаться к другому устройству PMOD. Кроме того, он имеет встроенный отладчик под названием iCELink, который основан на ARM Mbed DAPLink. Растровый поток FPGA можно просто перетащить на виртуальный диск для программирования с большим удобством, так как при установке на ней можно программировать drag-and-drop, последовательный порт USB CDC и JTAG.

Особенности

● Основной чип iCE40UP5k, 5280 LUT/128KB SPRAM/PLL/ SPI/I2C/DSP/PWM ● Встроенный отладчик iCELink, Поддержка программирования перетаскивания, последовательный порт USB CDC и JTAG ● Выведите все IO со стандартным разъемом PMOD и можете подключаться к другим устройствам PMOD ● Полностью Используйте цепочку инструментов с открытым исходным кодом для разработки ● Встроенная 8 МБ SPI-вспышка и поддержка DUAL/QUAD SPI и QPI

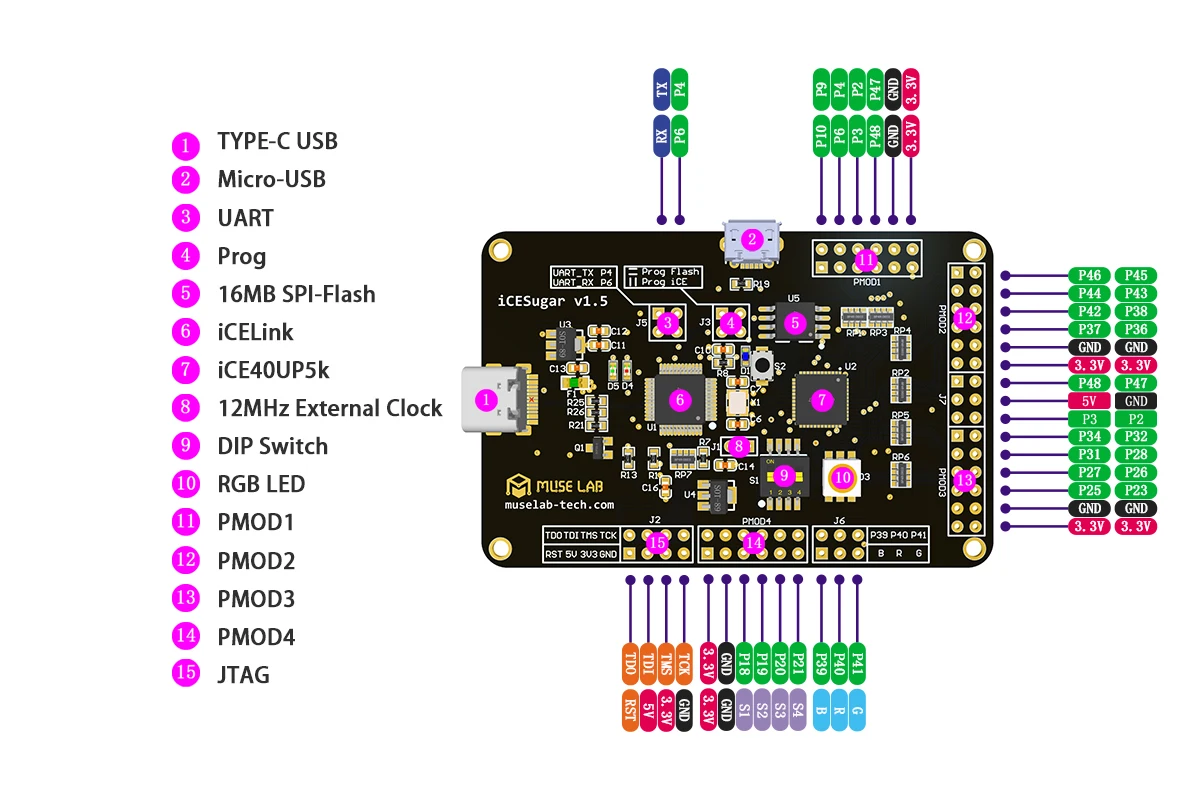

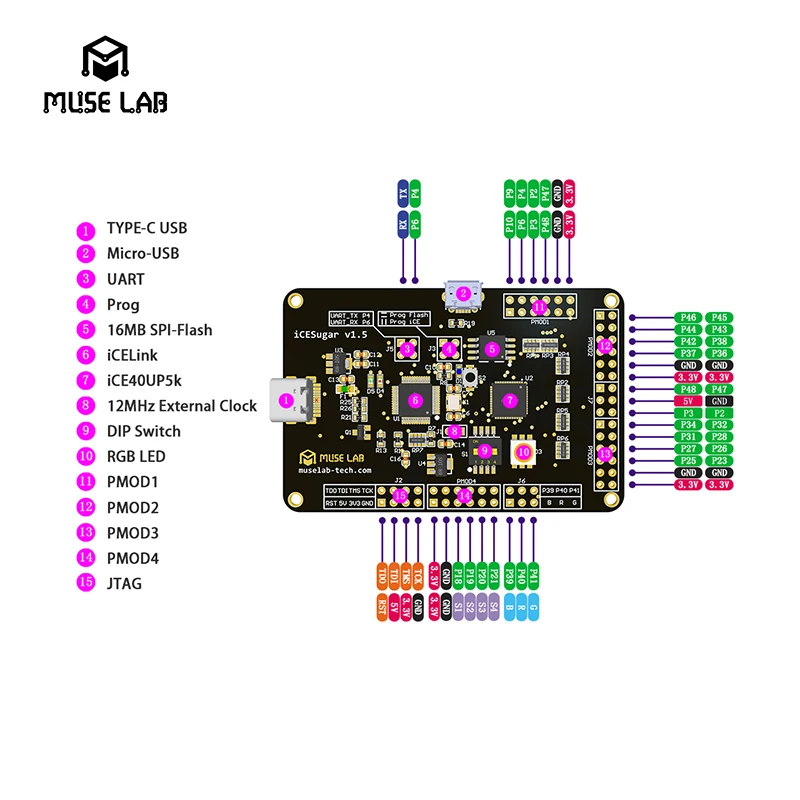

Схема

Документация

● ICESugar Repo Http://github.com/wuxx/icesugar ● RTL цепь инструментов Http://www.clifford.at/icestorm/ ● Цепь инструментов прошивки Https://xpack.github.io/riscv-none-embed-gcc/install/ https://www.sifive.com/software ● Примеры Https://github.com/damdoy/ice40_ultraplus_examples Https://github.com/icebreaker-fpga/icebreaker-examples ● Спиналхдл Https://spinalhdl.github.io/SpinalDoc-RTD/SpinalHDL/Getting%20Started/index.html

Список отгрузки

● Макетная плата iCESugar * 1 ● Кабель TPYE-C * 1
