Последнее обновление: 12.05.2022
Обзор
• Игольчатый ролик и клетка в сборе-это независимый элемент подшипника. Каждый игольчатый валик ориентирован и надежно закреплен клеткой. Он имеет самую высокую грузоподъемность и высокую жесткую конструкцию в самой маленькой конструкции и пространстве. Широкое расстояние между двумя направляющими поверхностями клетки обеспечивает точное руководство игольчатого ролика и сборки клетки.
• Игольчатый валик и клетка в сборе подходят для того места, где вал и диаметр корпуса выполняются в качестве гоночного пути. Под geographic точность вала и корпуса отверстия raceway, высокая точность вращения может быть получена.
• Рабочий зазор в месте подшипника зависит от допуска внутренних и внешних raceways, разницы игольчатого ролика и рабочей температуры.
Классификация
• Что касается модели K, K D радиальная игла и фиксатор в сборе, этот вид подшипника имеет только группу радиальных игл и фиксаторов в сборе. С небольшим размером внешнего диаметра, он подходит для частей, где радиальные размеры специально ограничены, используется для подшипника радиальной нагрузки. Модель K ZW, K ZWD радиальная игла и фиксатор в сборе-это двухрядная радиальная игла и фиксатор в сборе.
• Что касается такого подшипника, так как у него нет воротника, поверхность журнала и поверхность отверстия в корпусе непосредственно действовали как поверхность прокатки с поверхностной твердостью HRC 60 и шероховатостью поверхности Ra не более 0,63 М.
• Для того, чтобы удовлетворить требования основного станка, этот вид подшипника может быть сделан в разделенном подшипнике, удобен для монтажа. Модель K D представляет собой Однорядный сплит-подшипник, а модель K ZWD-двухрядный сплит-подшипник.
• (1-1) K Однорядный радиальный игольчатый ролик и клетка в сборе
• (1-2) K...ZW двухрядный радиальный игольчатый ролик и клетка в сборе
• (1-3) K... D частичный Однорядный радиальный игольчатый ролик и клетка в сборе
• (1-4) K...ZWD двухрядный радиальный игольчатый ролик и клетка в сборе
Технические характеристики
Модель: K040707

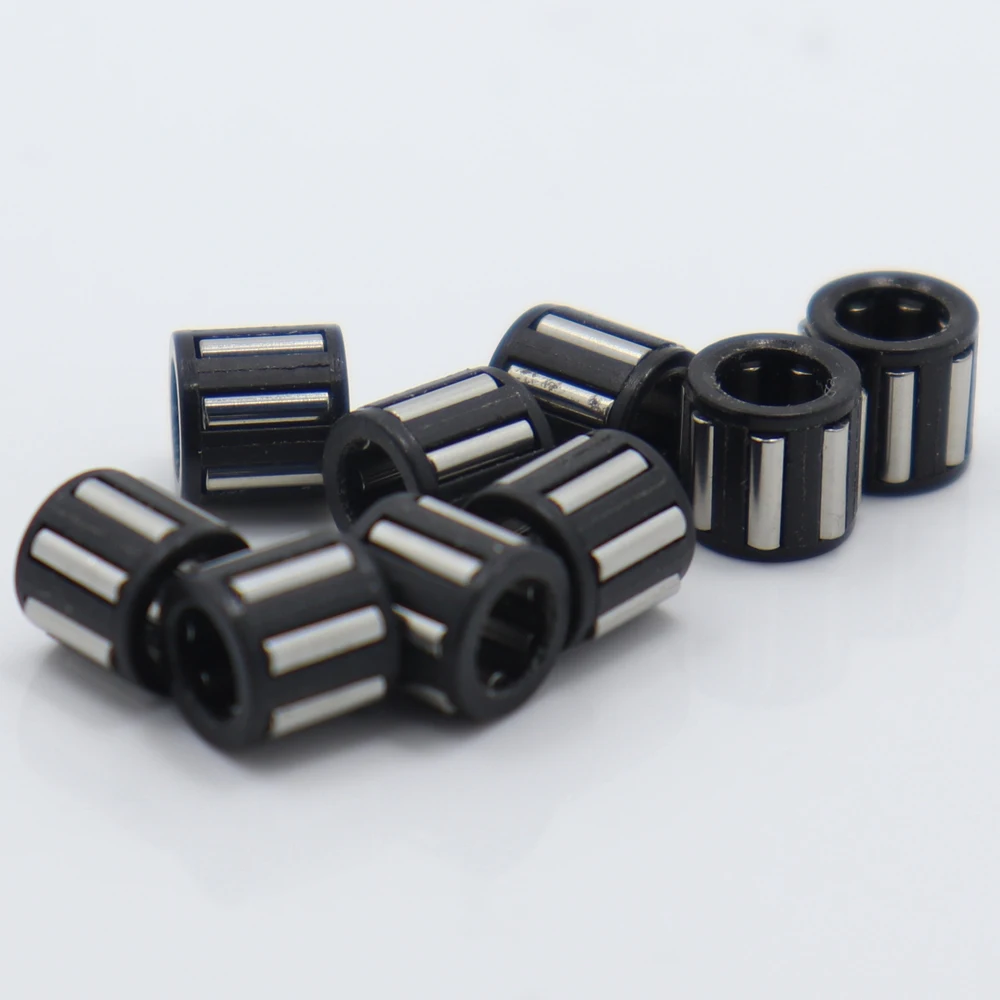

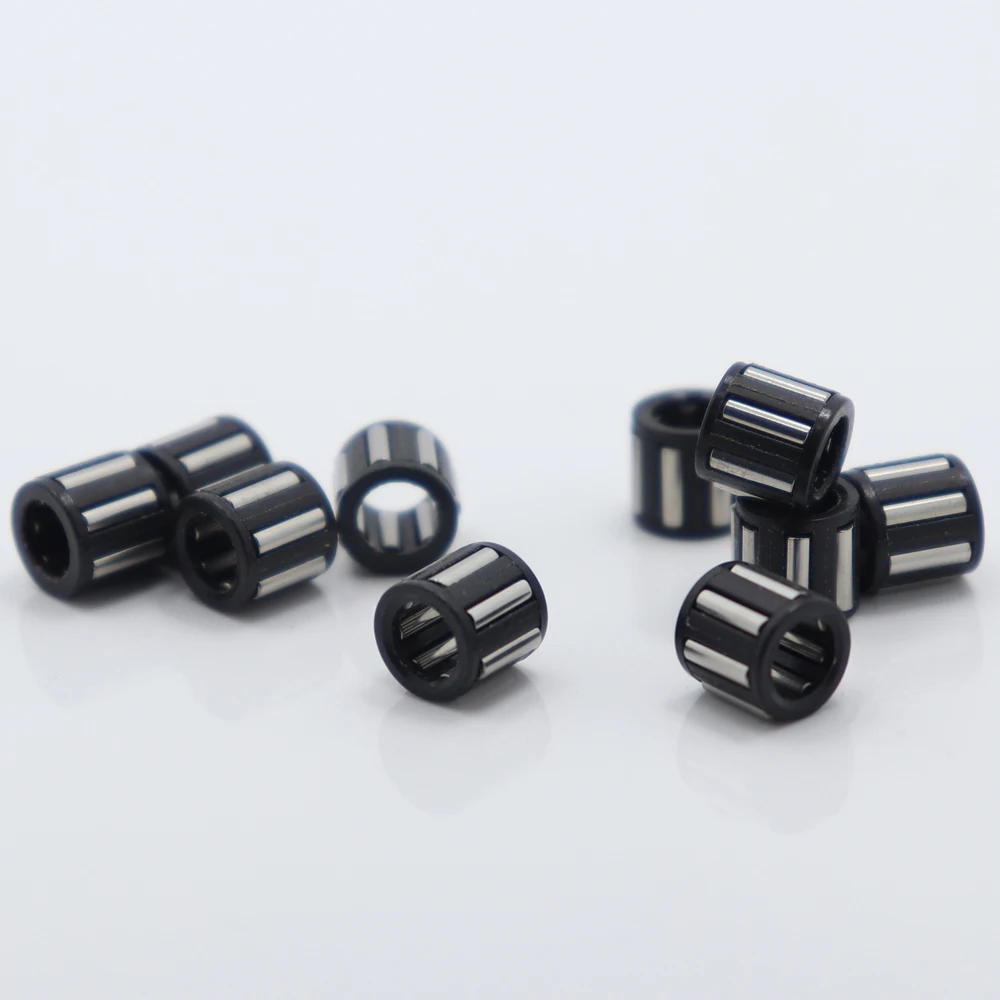

Тип: радиальный игольчатый ролик и клетка в сборе

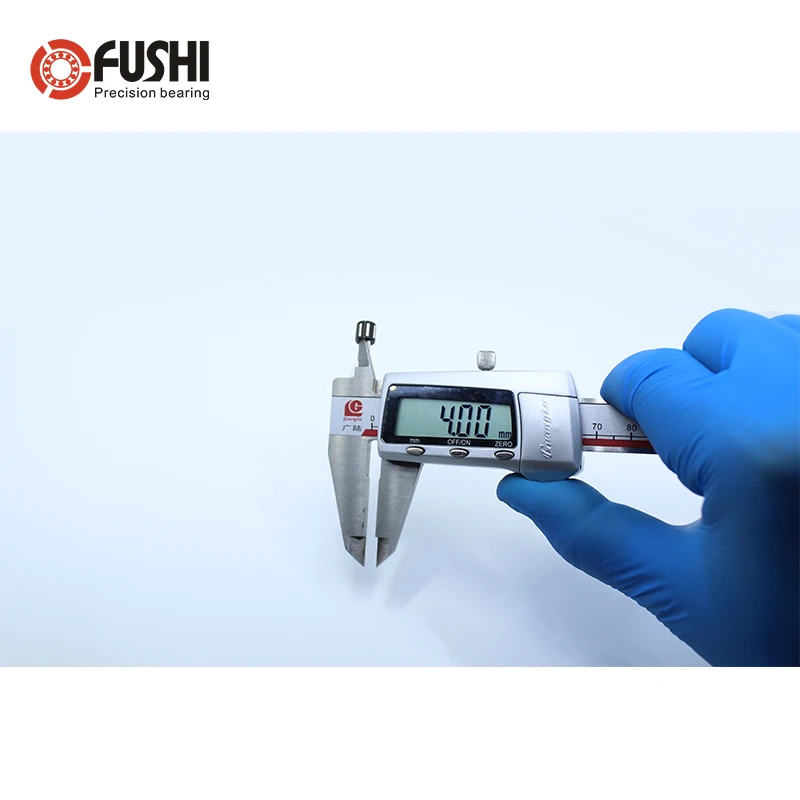

Внутренний диаметр: 4 мм

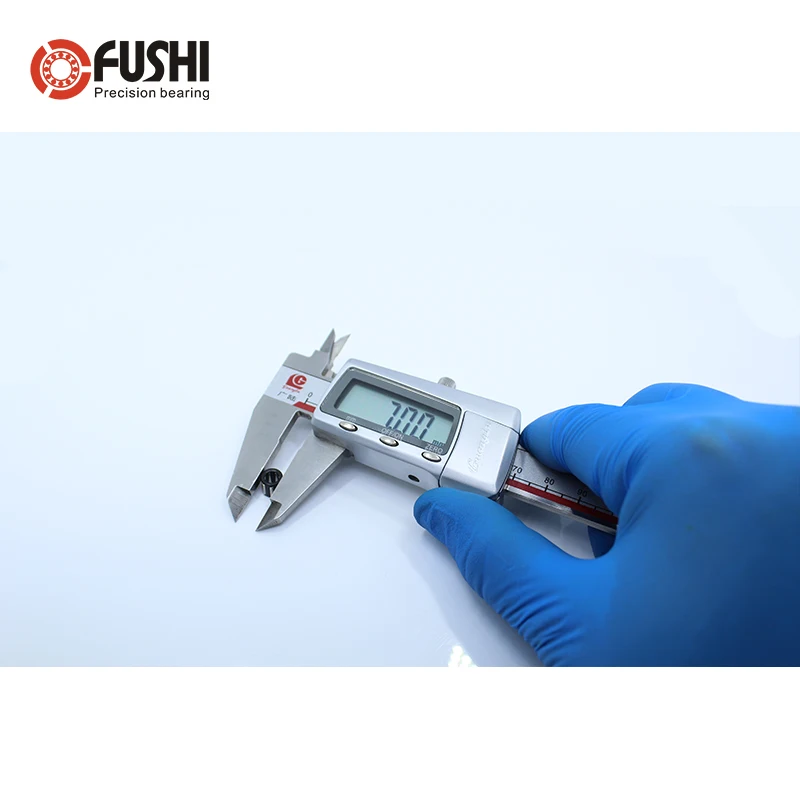

Внешний диаметр: 7 мм

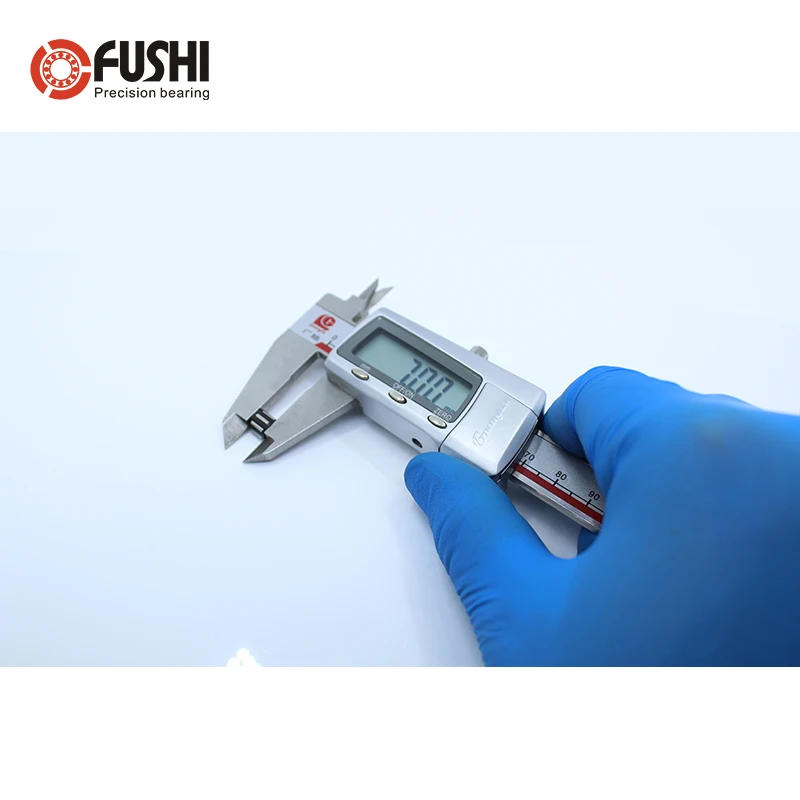

Толщина: 7 мм

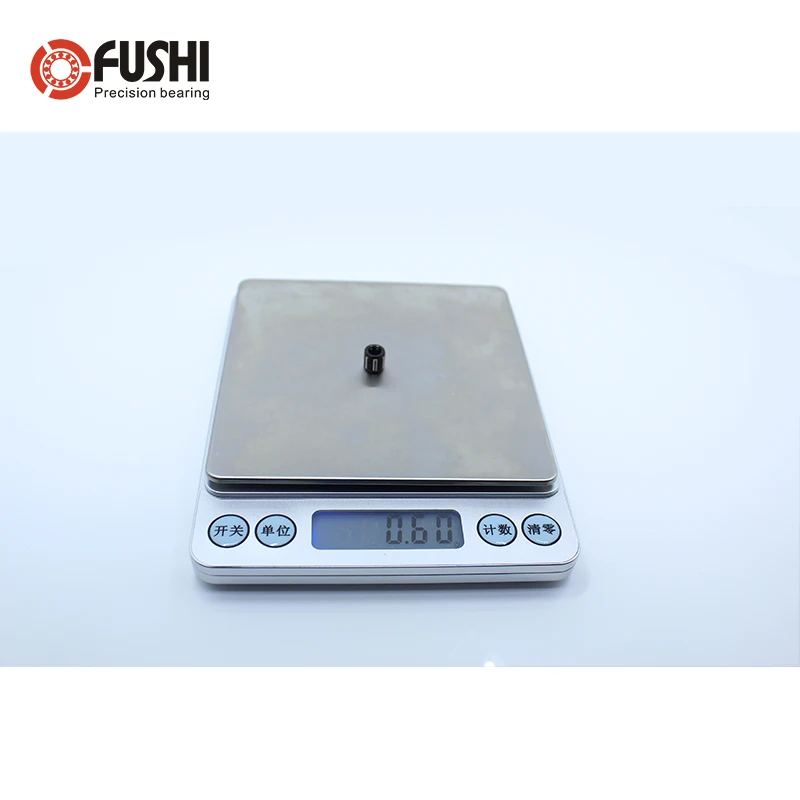

Weght (g): 0,6
Количество: 1 партия = 4 шт.
Детали подшипников

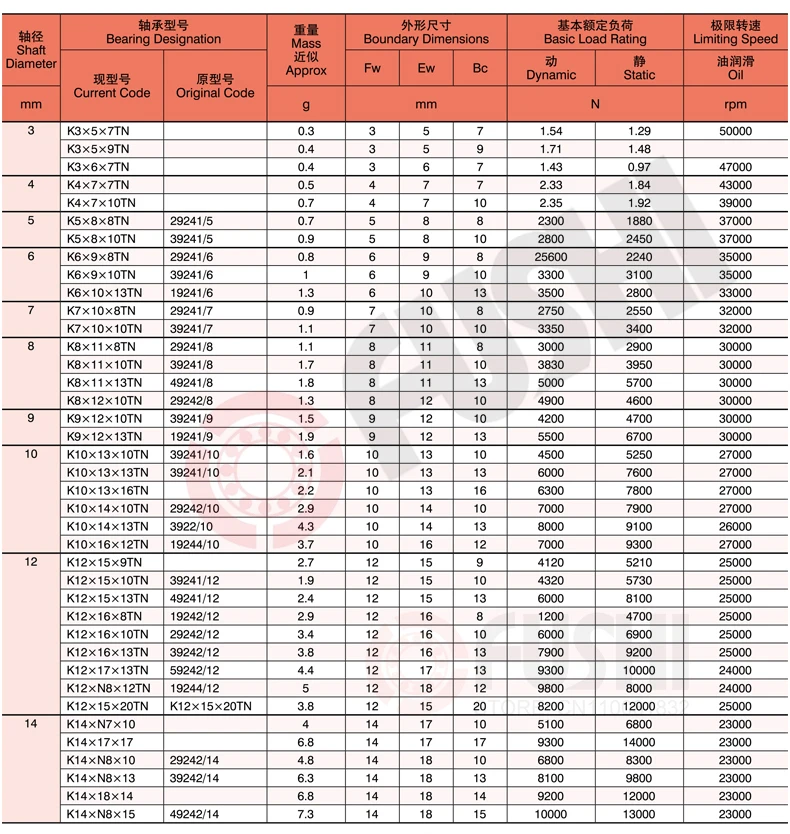

Список размеров
