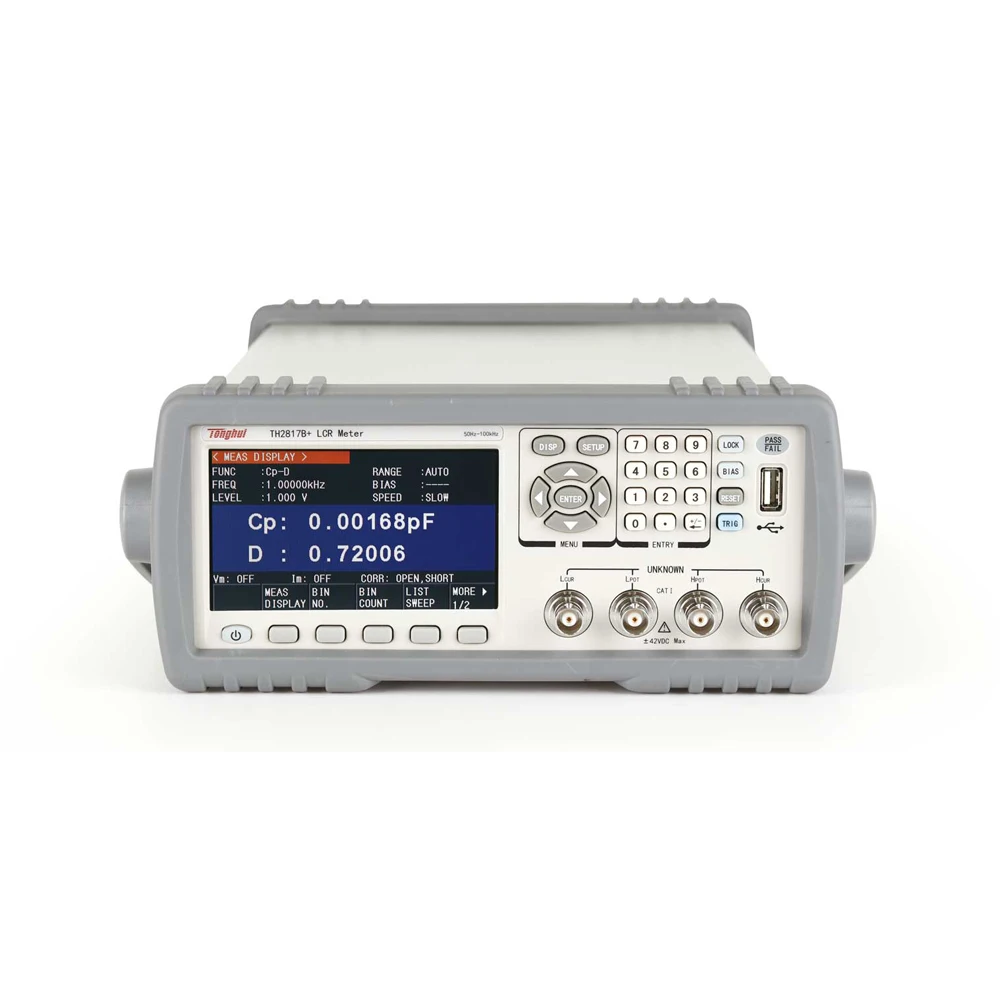

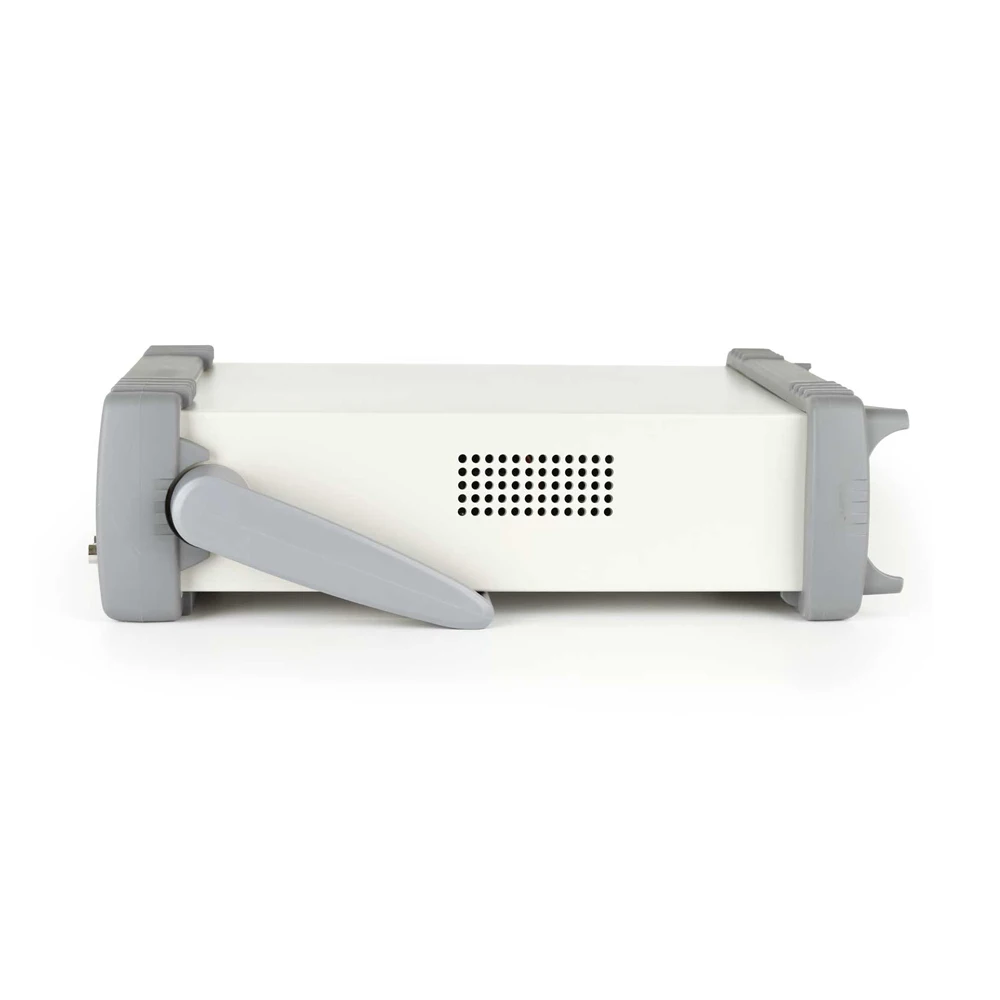

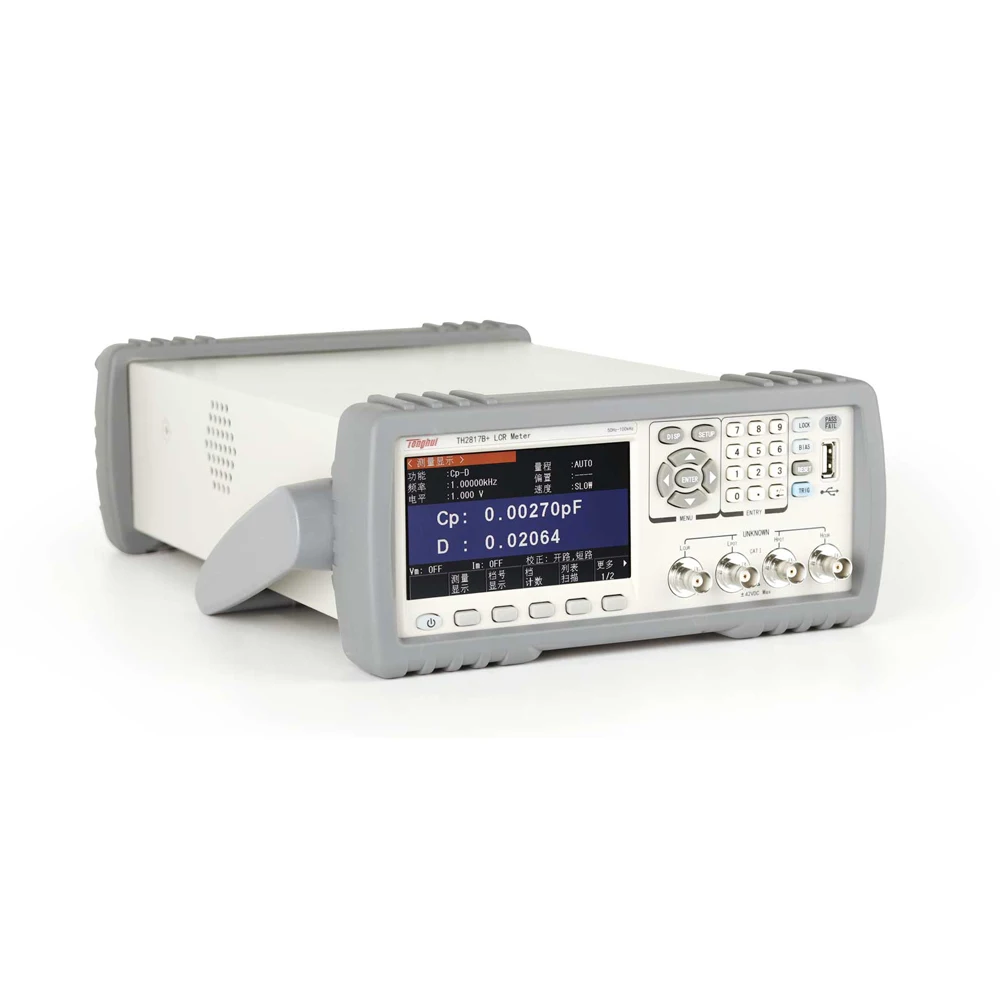

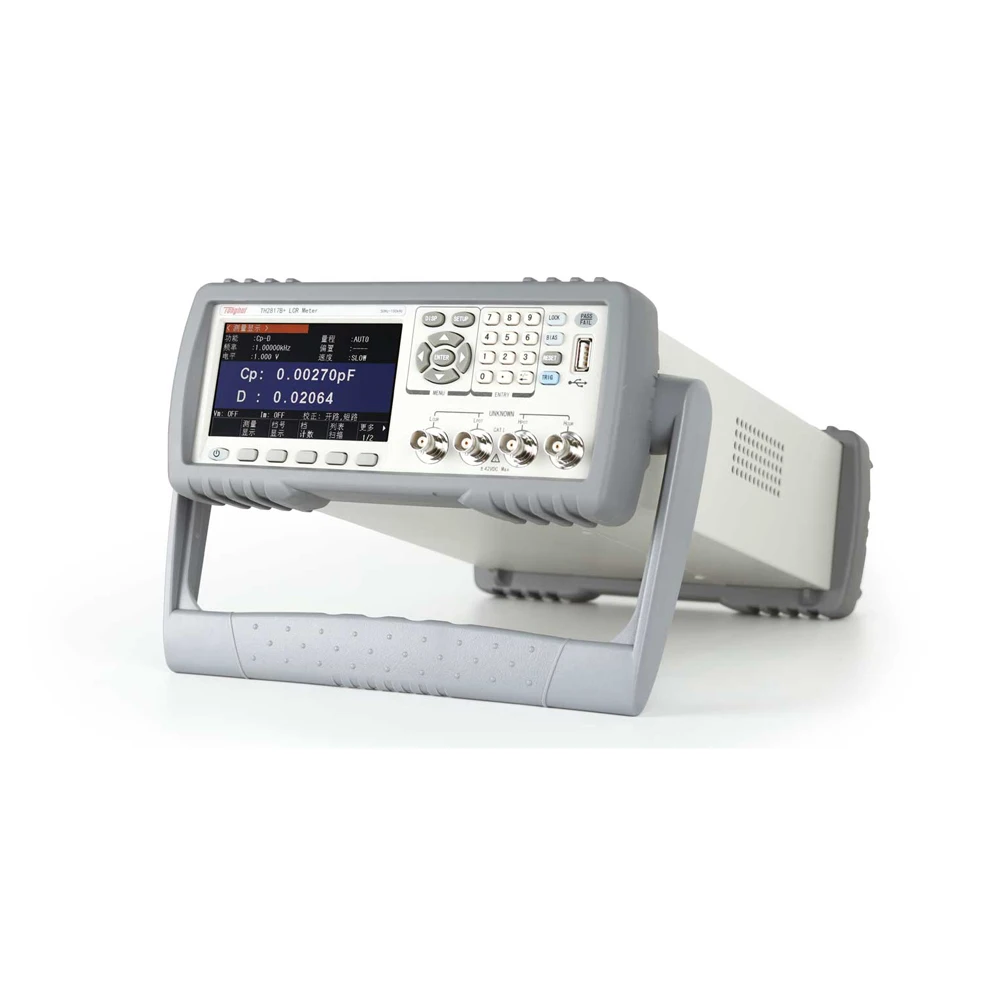

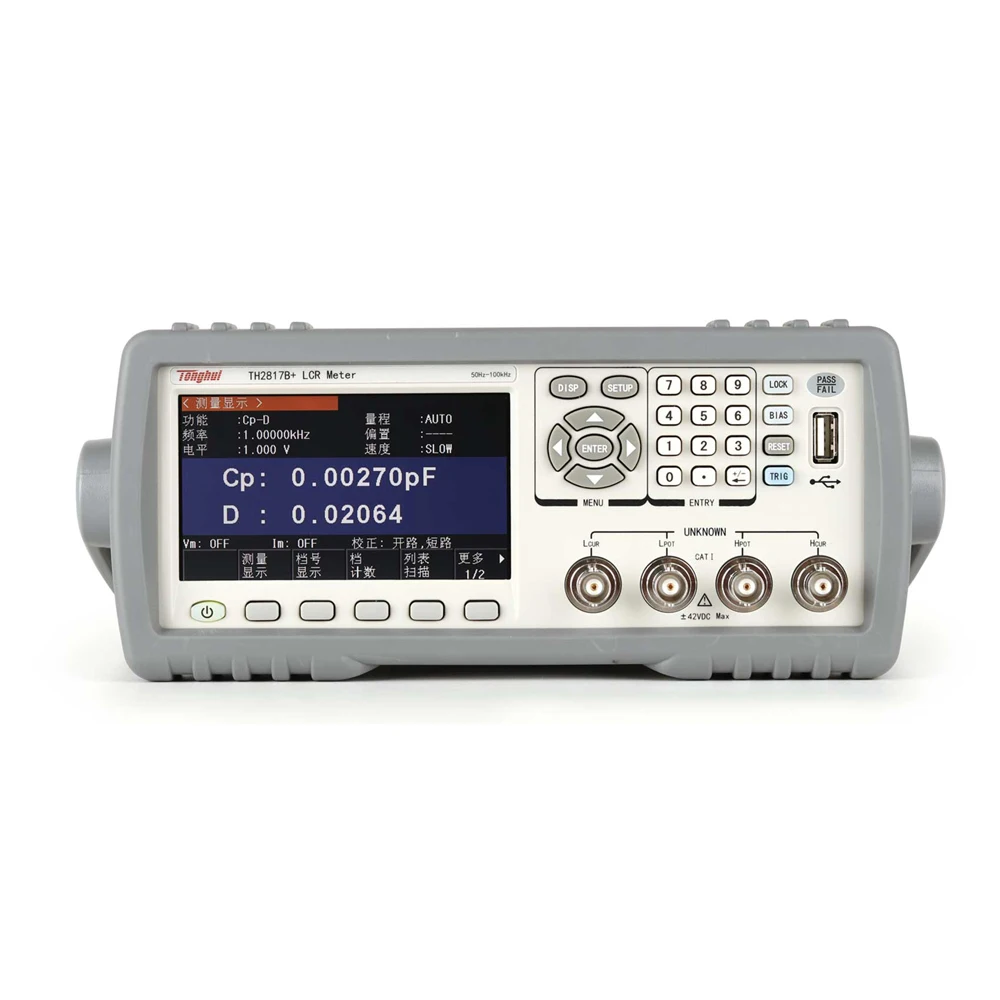

Tonghui TH2817B + цифровой прецизионный высокочастотный Электрический мостовой измеритель индуктивности Измеритель Емкости LCRКраткое описание:
Измеритель сопротивления TH2817B + LCR является универсальным инструментом измерения сопротивления, отвечает требованиям керамического конденсатора для уровня тестирования. Счетчик используется для входящего контроля и контроля качества на производственной линии.
Применение:Пассивные компоненты:Оценка параметров сопротивления для конденсаторов, индукторов, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, компонентов чипов и сетевых компонентов.Другие компоненты:Оценка сопротивления печатных плат, реле, выключателей, кабелей, батарей и т. д.
Характеристики:
Модель
TH2817B +
Базовая точность
0.1%
Частота тестирования
50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц, всего 10 точек
Параметры тестирования
L, C, R,|Z |, D, Q, X, θd, r, Vm, Im, Δ %
Монитор V/I
Да
Уровень тестового сигнала переменного тока
0,1 Vrms, 0,3 Vrms,1Vrms
Конфигурация тестового терминала
5-терминал
Скорость тестирования (мс/время)
Быстрая: 19 мс; Средняя: 83 мс; Медленная: 333msF ≤ 120 Гц быстрая: 4XT + 3 мс
Нулевая Очистка
Открытый, короткий, нагрузка
Список развертки
10 "точка-точка" список развертки; Каждого сканирования точка может быть индивидуально рассортированы, поддержка алгоритм многочастотного комплексные испытания сортировки; Тест сканирования частоты и напряжения переменного тока
EquivalentCircuit
Серия, параллельная
Режим диапазона
Авто, удержание
Режим запуска
Внутренний, внешний, ручной, автобус
Среднее время
1-255
Арифметическая работа
Прямое считывание, ΔABS,Δ %
Задержка
Задержка запуска, задержка шага: 0-60,000 s, 1ms шаг
Общая функция
Серия, параллельный эквивалентный режим, Калибровка: открытая цепь, короткое замыкание, выбор диапазона: автоматический, ручной, режим запуска: INT, MAN,EXT, BUS, функция блокировки клавиатуры
Компаратор
Сортировка ящиков, BIN1-BIN9, нг, AUX; Функция подсчета ящика, светодиодный дисплей передней панели
Нелетучее хранилище
Наборы файлов для установки инструментов LCRZ
Usb-накопитель
Файлы настройки инструмента, результаты измерений CSV файлы

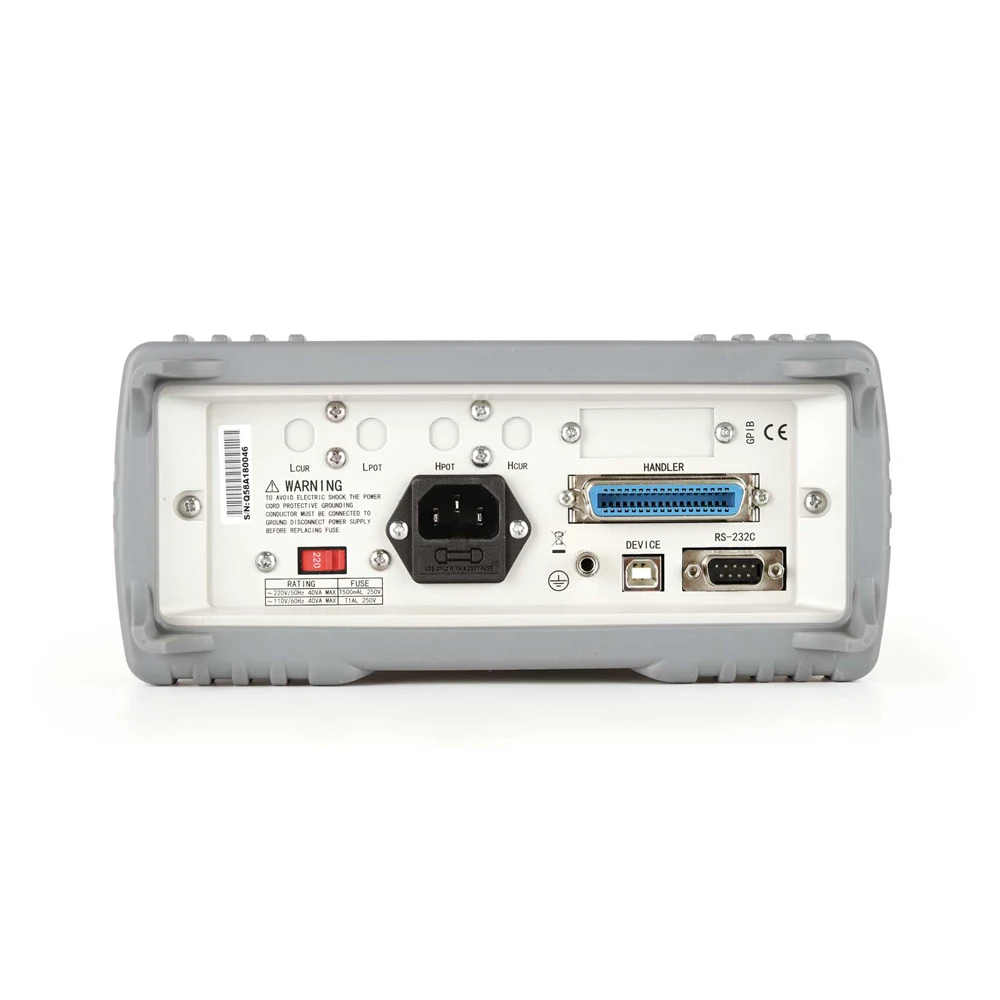

Интерфейс
RS232, обработчик, USB хост, USB устройство, RS485 (опционально)
Стандартный
Название аксессуаров
Модель
TH26010
TH26048A
TH26011CS
