Инструкции по использованию тестер транзисторов GM328A

(Все следующие функции доступны на английском языке, некоторые функции не обновляются в русской версии 23 июля 2020 года)

Вход напряжение: DC 6,8 V-12V

Рабочее напряжение: около 30mA, измерены при вводе 7,5 V напряжение постоянного тока

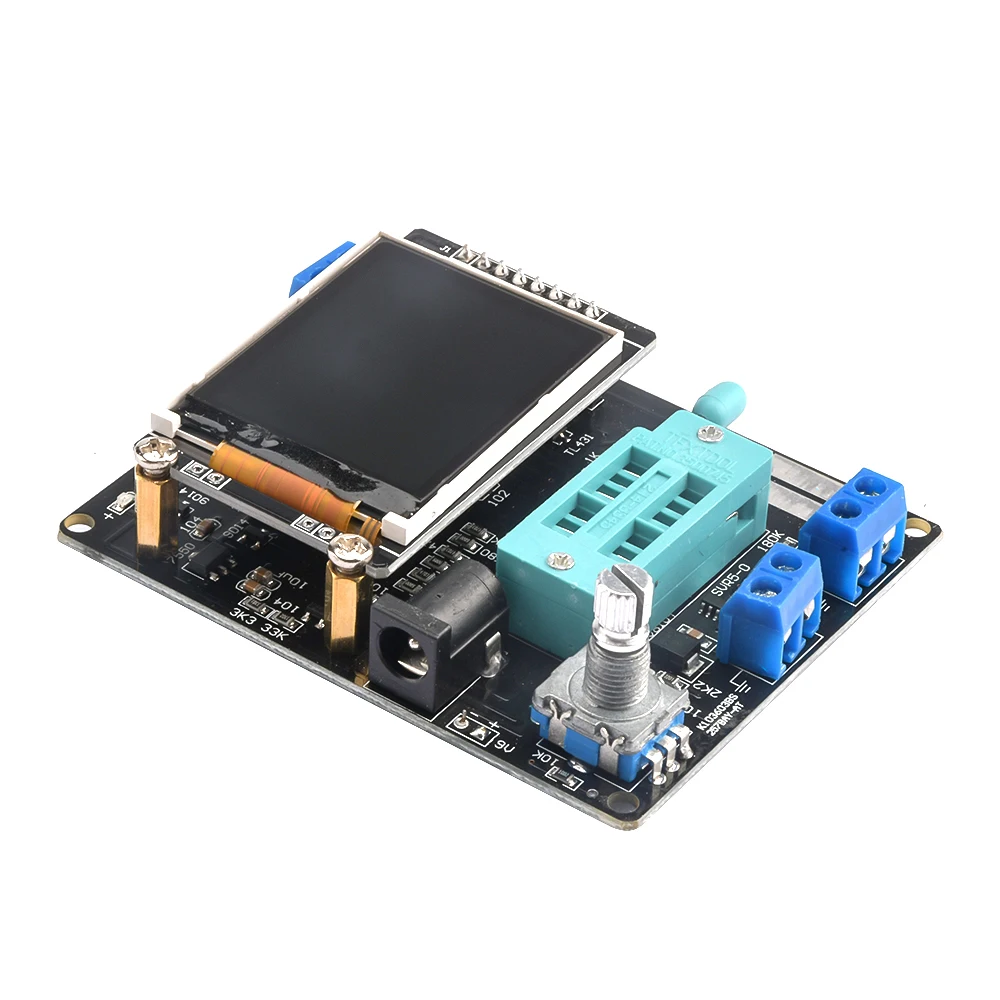

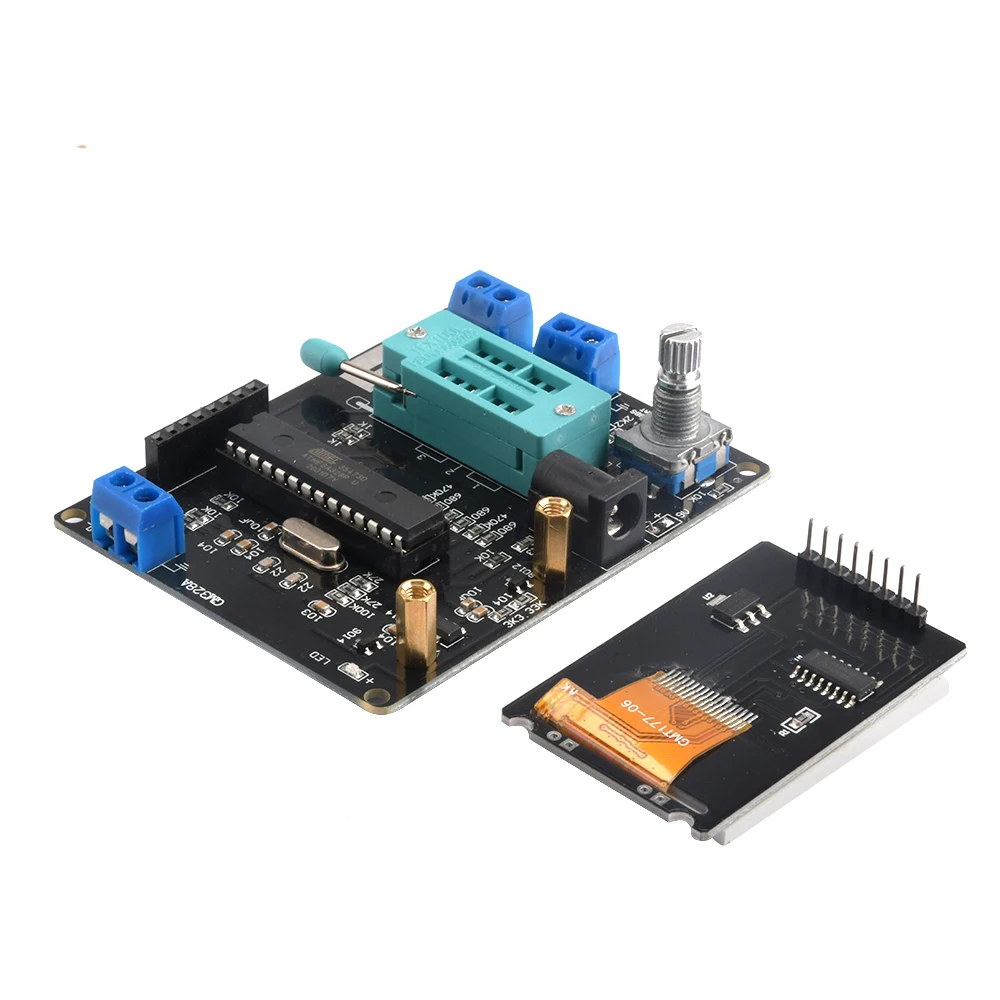

Прибор для проверки транзисторов

Тестер управляется поворотным переключателем кодировщика,

Поворотный переключатель может иметь в общей сложности 6 операций, короткое нажатие, длительное нажатие, левое вращение, правое вращение, левое вращение, правое вращение.

В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование.

После завершения теста, если устройство не обнаружено. Удерживайте переключатель или левый и правый поворотный переключатель, чтобы войти в функциональное меню. После входа в функциональное меню, левый или правый поворотный переключатель можно выбрать вверх и вниз в пункт меню. Для ввода функционального элемента нажмите кнопку один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

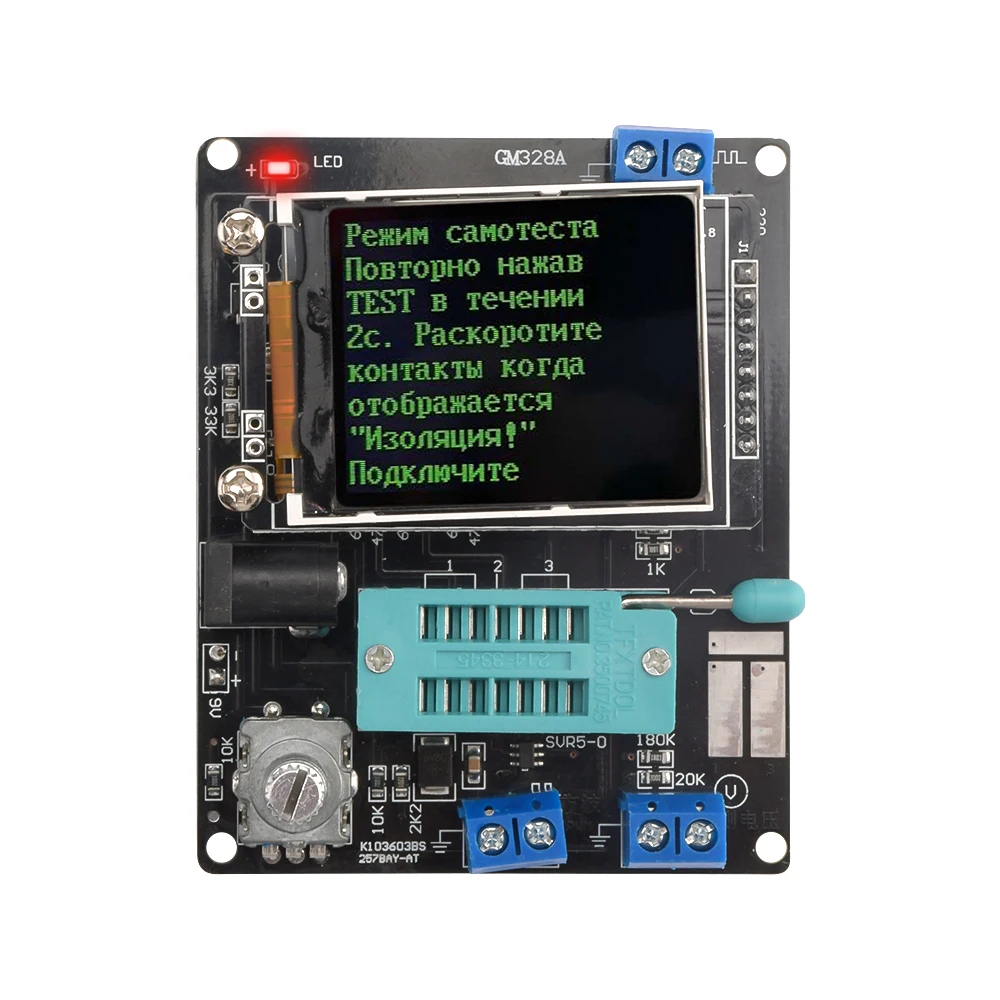

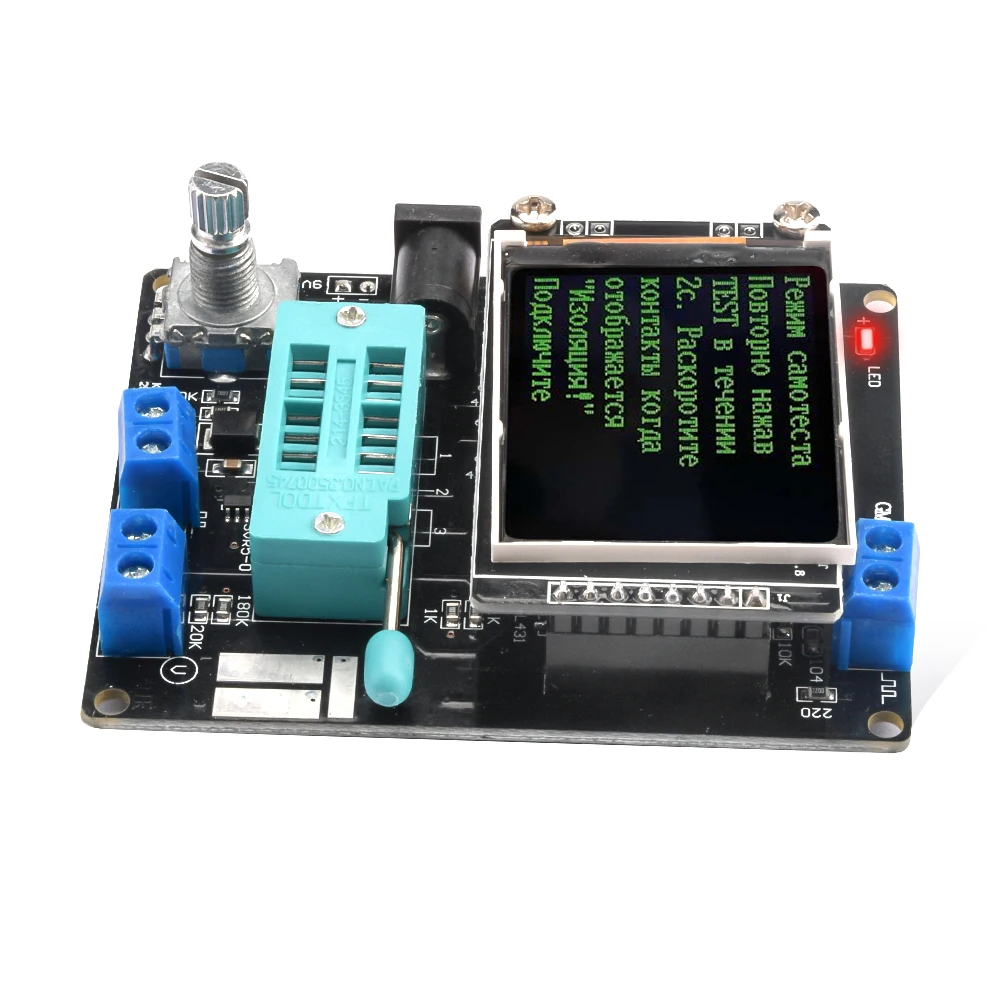

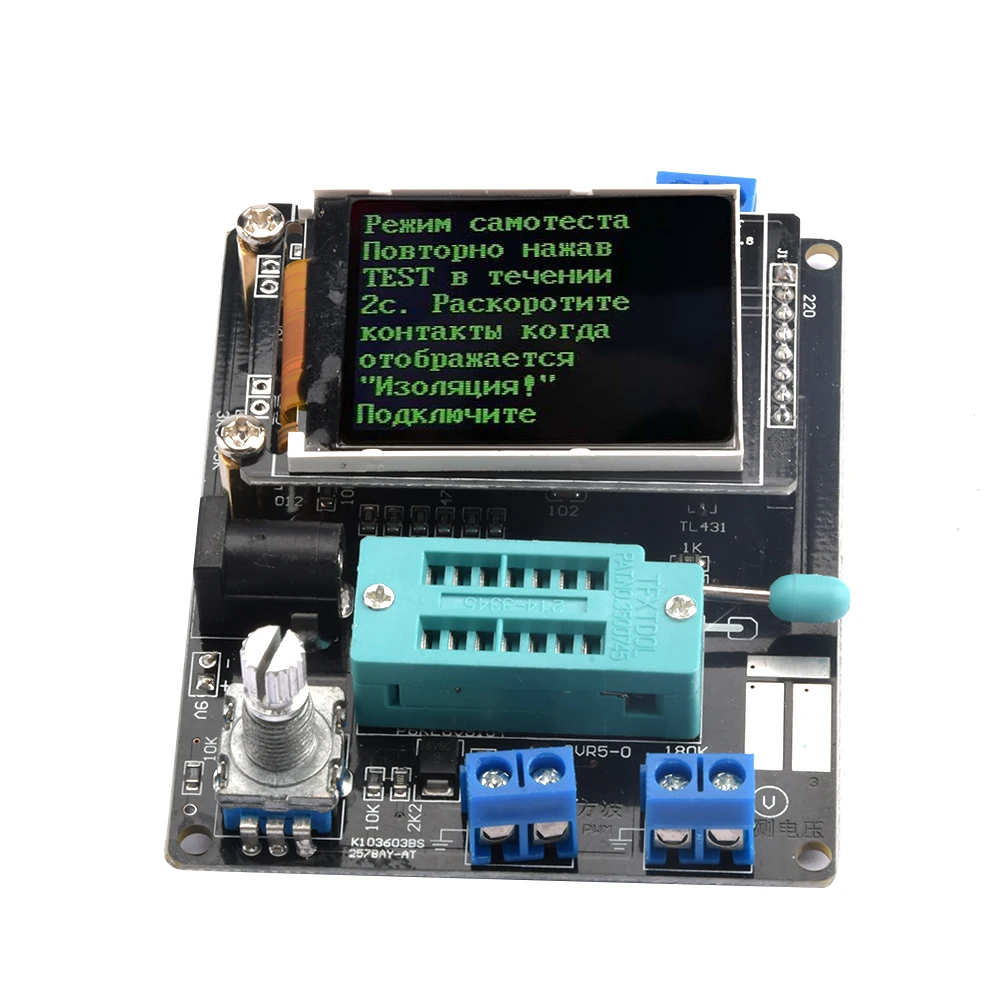

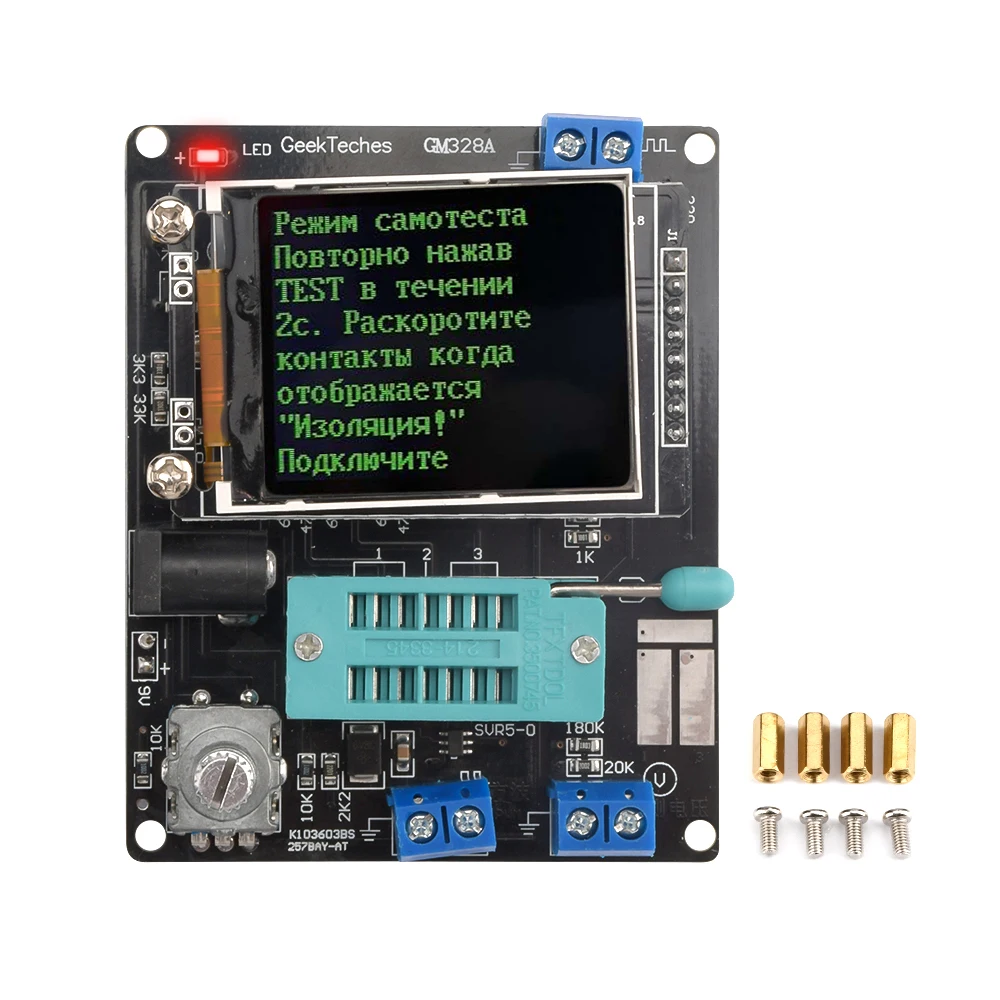

①Control кнопка②Square wave и PWM outputinterface③ Интерфейс измерения напряжения④Original тест бит⑤In оригинальный основание теста160 полноцветный дисплей 160 × 128⑦Frequency измерительными интерфейс⑧Power разъем адаптераContact 9V контакт батареи 9V⑩Work индикатор

Сравнение функций версии

Особенности

Английский

Русский

Выключить

Да

Транзистор

Да

F-генератор

Да

10-битная ШИМ

Да

: 3

Да

C + ESR @ TP1:3

Да

1-|-3

Да

DS18B20

Да

Нет

C(uF)-коррекция

Да

IR_Decoder

Да

Нет

IR_Encoder

Да

Нет

DHT11

Да

Нет

SelfTest

Да

Напряжение

Да

Цвет фронта

Да

Нет

Задний цвет

Да

Нет

Отображение данных

Да

Испытательное устройство

Тестер имеет 3 тестовых точки, TP1, TP2, TP3. Распределение этих трех тестовых точек в тестовом блоке следующим образом:

На правой стороне испытательного сиденья находится тестовое положение патча, есть номера 1, 2 и 3 соответственно, каждый из которых соответствует TP1, TP2 и TP3

При тестировании компонента, имеющего только 2 контакта, булавки не делятся на Тестовый заказ, 2 контакта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовых пункта соответственно, независимо от заказа. После тестирования тестер автоматически распознает имя и точку тестирования компонента и отображает его на экране.

При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически войдет в непрерывный тестовый режим после завершения теста, так что компоненты на TP1 и TP3 могут быть непрерывно и синхронно измерены без нажатия на выключатель. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», только один раз. Чтобы проверить снова, нажмите на переключатель один раз.

Перед тестированием конденсатора сначала разрядите конденсатор, а затем вставьте тестовую розетку для измерения, в противном случае может быть поврежден однокристальный микрокомпьютер тестера.

1. Калибровка

Калибровка тестера используется для устранения ошибок собственных компонентов и более точного определения конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Способ работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку тестирования при наблюдении за экраном. Цвет экрана изменится на черный и белый. После быстрого сообщения «Selftest mode ..?"Появляется, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если подсказка сообщение" Selftest mode ..?"Появляется, 2 секунды, если нет кнопки в часах, нормальный процесс тестирования выполняется, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, просто игнорируйте это. Подождите, пока на экране появится мигающая строка

После «изолировать зонды!», снимите провода, которые короткого замыкания TP1, TP2 и TP3. После того, как на экране появится строка «тестовый конец», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.

Полную калибровку необходимо ввести из функционального меню, а также требуется конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. Мигающая строка «короткие зонды!» появляется на экране, что соответствует быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые короткое замыкание трех тестовых точек и продолжайте ждать, пока процесс калибровки продолжится. При выводе символьной строки «1-|-3> 100nf» Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Подождите, пока экран не подскажет «тестовый конец», полный процесс калибровки завершен.

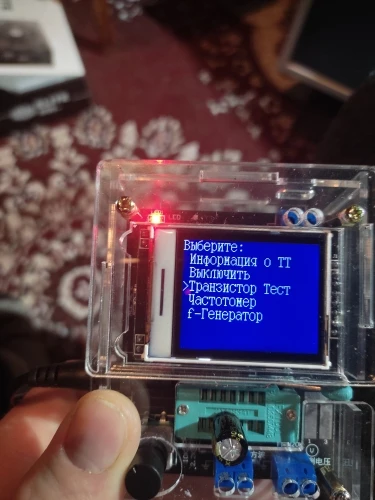

2. Функциональное меню

2,1 выключение

2,2 транзистор

2,3 частота

Частота измерения. Нажмите кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, период отображается

2,4 f-генератор

Квадратный генератор волн, есть несколько квадратных волновых частот на выбор, Левая или правая кнопка тестирования вращения для переключения различных квадратных волновых частот, длительное нажатие кнопки тестирования, чтобы выйти из квадратный генератор волн.

2,5 10-битная ШИМ

Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо, чтобы настроить рабочий цикл импульса, от 1%-99%. Нажмите кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.

2,6 C + ESR @ TP1:3

Функция измерения емкости онлайн, два провода могут быть сделаны из TP1 и TP3, а значение емкости и ESR конденсаторов 2uF-50mF могут быть измерены онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед тестом. Если это онлайн-измерение, цепь, где находится емкость, должна быть полностью отключена, она может быть осуществлена только после электричества.

2,7

Метод измерения непрерывного сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеряется сопротивление составляет менее 2100 Ом, и диапазон измерения индуктивности является 0,01 mH 20 гн. Нажмите кнопку проверки для выхода.

2,8 1-|-3

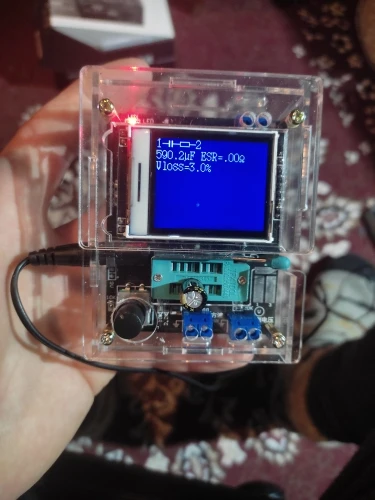

Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости можно использовать только этот метод для измерения значения емкости. Измерьте эквивалентное сопротивление серии (ESR) конденсаторов больше, чем 90nF, и разрешение ESR составляет 0.01Ω. Конденсаторы выше 5000pF показывают скорость падения напряжения после зарядки.

2,9 DS18B20 Русская версия не имеет этой функции

DS18B20-это датчик температуры, который использует одноавтобусную связь для передачи данных. Посылка (TO-92) в качестве триода. На рисунке ниже показано распределение контактов DS18B20.

После ввода функции тестирования DS18B20 вторая линия дисплея показывает связь между тестовым гнездом и DS18B20, "1 = GND 2 = DQ 3 = VDD", что означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознавать DS18B20, поэтому вы должны следовать инструкциям на второй линии для установки

Установка DS18B20. Прибор для проверки может читать 12-разрядный температуры результаты измерений с помощью DS18B20, а также отображать соответствующий температуры в градусах Цельсия, третья строка с разрешением 0,0625 °C.

Scratchpad: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс контрольное значение CRC последнего байта. Всего 9 байт.

Скребок байт

Температура LSB

Температура MSB

TH/USER BYTE 1

TL/Пользовательский байт 2

CONFIG

Защищены

CRC

Например, значение read once-Scratchpad: EC014B467FFF0C102A имеет следующие отношения:

Scratchpad значение байта
