Sony imx269 43 "сенсор 21mp USB3.0 цифровой микроскоп камера с TE охлаждающий контроль температуры

  Sony imx269 4/3 "сенсор 21mp USB3.0 цифровой микроскоп камера с TE охлаждающий контроль температуры

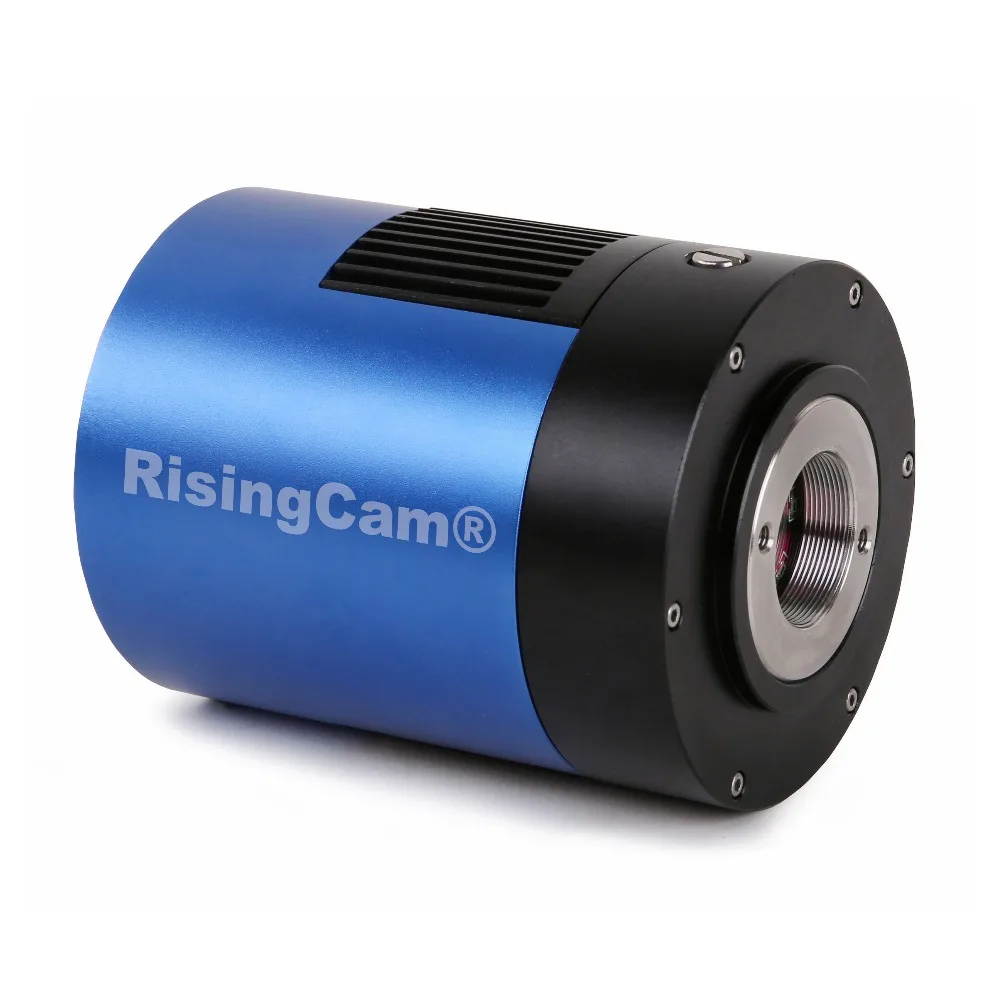

Модель: MTR3CMOS



Характеристика

Стандартная c-крепление камеры с SONY Exmor CMOS датчики imx269, размер датчика: 4/3 дюйма

Разрешение датчика: 21 МП

Двухступенчатое TE-cooling (Термоэлектрический охладитель)Контроль температуры с электрическим вентилятором;

Охлаждение датчика может быть на 42 градуса ниже температуры окружающей среды

(Минимальная Рабочая температура-30 градусов)

Рабочая температура может регулироваться до указанной температуры в течение 5 минут

Умная структура, чтобы обеспечить эффективность теплового излучения и избежать проблемы с влагой

IR-CUT фильтр (окна с покрытием AR для опионального)

До 1 часа длительного воздействия;

USB3.0 5 Гбит/второй интерфейс обеспечивает высокую скорость передачи данных

Ультратонкий цветной двигатель с идеальной цветопередачей

С передовым приложением для обработки видео и изображений RisingView

Поддержка режимов видео и триггера

Предоставление Windows/Linux/Mac OS нескольких платформ SDK

Native C/C + +, C #/VB.NET, DirectShow, Twain control API



Инструкция

MTR3 CMOS камера использует датчик SONY Exmor CMOS, так как устройство для сбора изображений и USB3.0 используется в качестве интерфейса передачи для увеличения частоты кадров.

С двухступенчатым чипом датчика охлаждения Пельтье до-42 градусов ниже температуры окружающей среды.

Это значительно увеличит отношение сигнал-шум и уменьшит шум изображения. Интеллектуальная структура предназначена для обеспечения эффективности теплового излучения и предотвращения проблем с влагой.

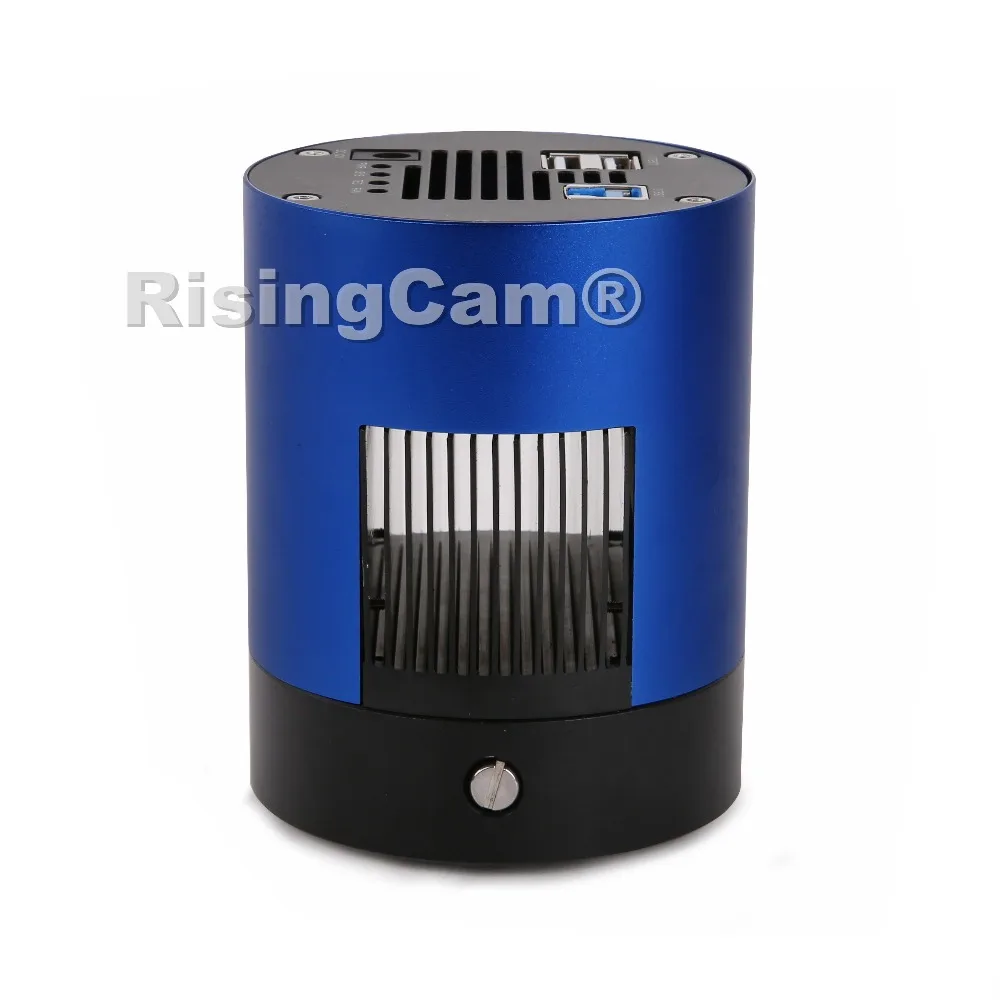

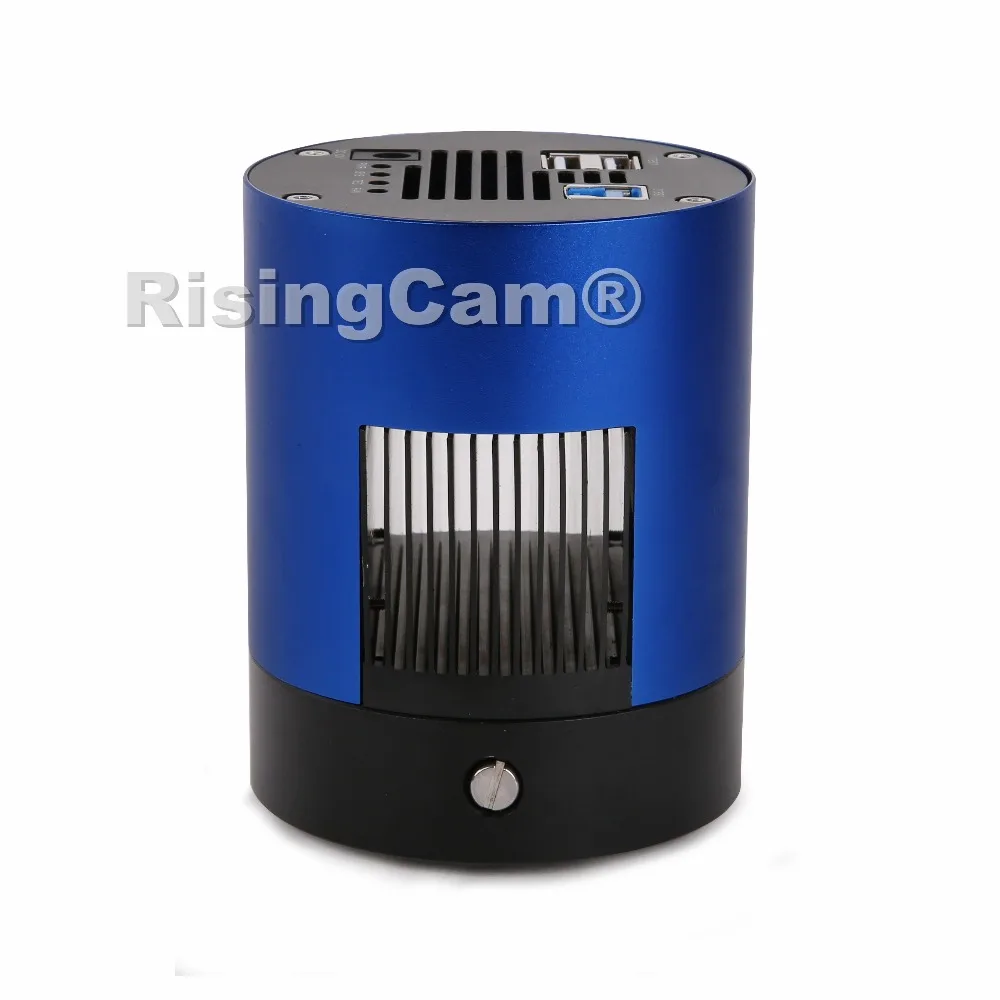

Электрический вентилятор используется для увеличения скорости теплового излучения.

USB3.0 используется в качестве интерфейса передачи данных для увеличения частоты кадров.

MTR3 cmosпоставляется с передовым приложением для обработки видео и изображений RisingView; Предоставляет Windows/Linux/OSX несколько платформ SDK; Native C/C + +, C #/VB.NET,

DirectShow, Twain Control API;

MTR3 CMOScan широко используется в условиях низкой освещенности и микроскопической флуоресценции изображения захвата и анализа, а также применения астрономии глубокого неба.



Яркий полевой микроскоп

Темное поле, дифференциальный интерференционный (DIC) микроскоп;

Жилая клеточная визуализация, клеточная или гистопатология, Цитология;

Анализ дефектов, полупроводниковый контроль, точное измерение;

Флуоресцентная томография с низким светильник, GFP или RFP анализ, флуоресценция на месте гибридизация (рыба);

    Модель No Датчик и размер (мм) Пиксель (мкм) Чувствительность G FPS/разрешение Binning Воздействие Темный сигнал MTR3-21000KPA

21mp/IMX269(C)

3.3x3.3 400мв с 1/30 с 5fps/5286x3956 1x1 0,1 мс ~ 3600 с 4/3 дюйма 0.1мв с 1/30 с 6 кадров в секунду/3952x3952 1x1 (17,4x13,1) 15fps/2640x1978 2x2 50 кадров в секунду/1760x1318 3x3 100fps /584x440 9x9

SONY Exmor CMOS датчики imx269, 4/3 дюйма

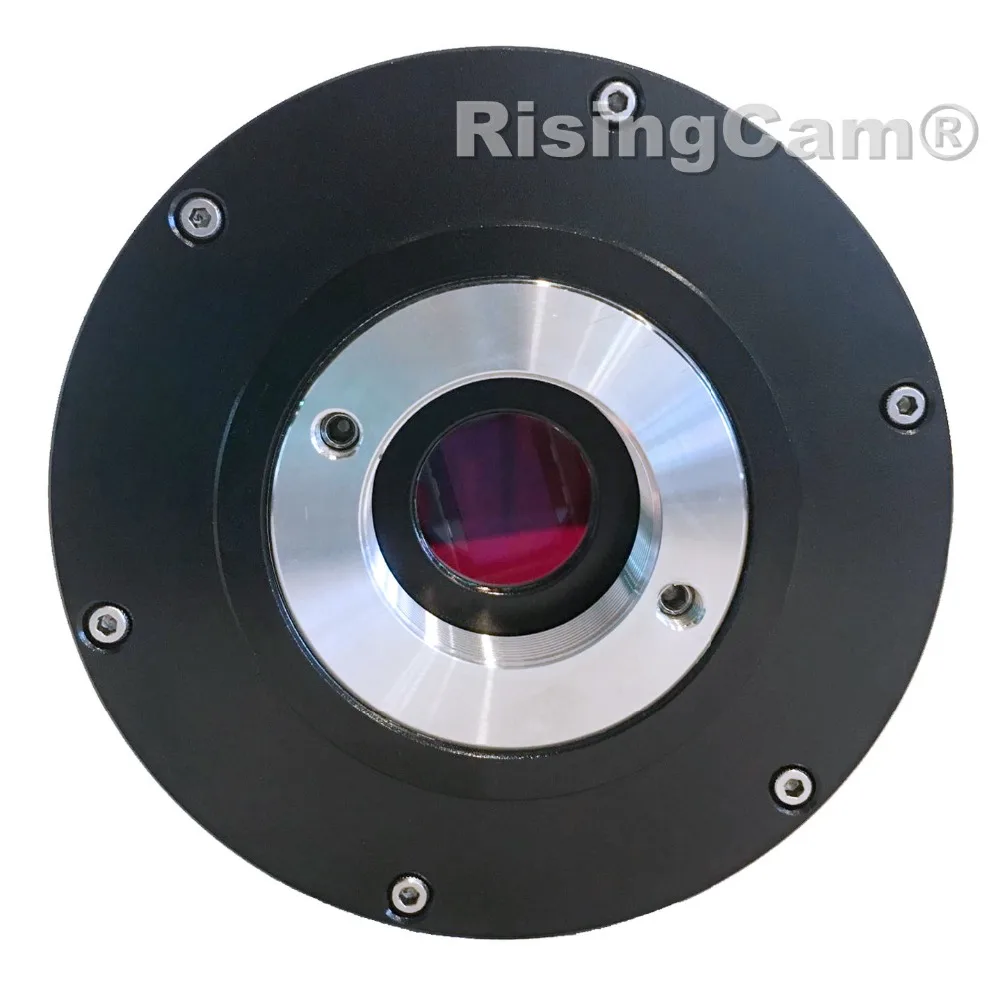

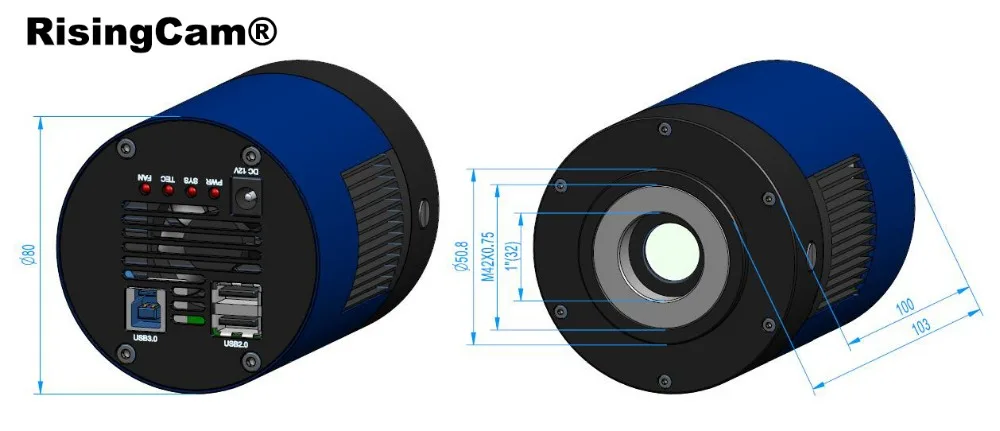

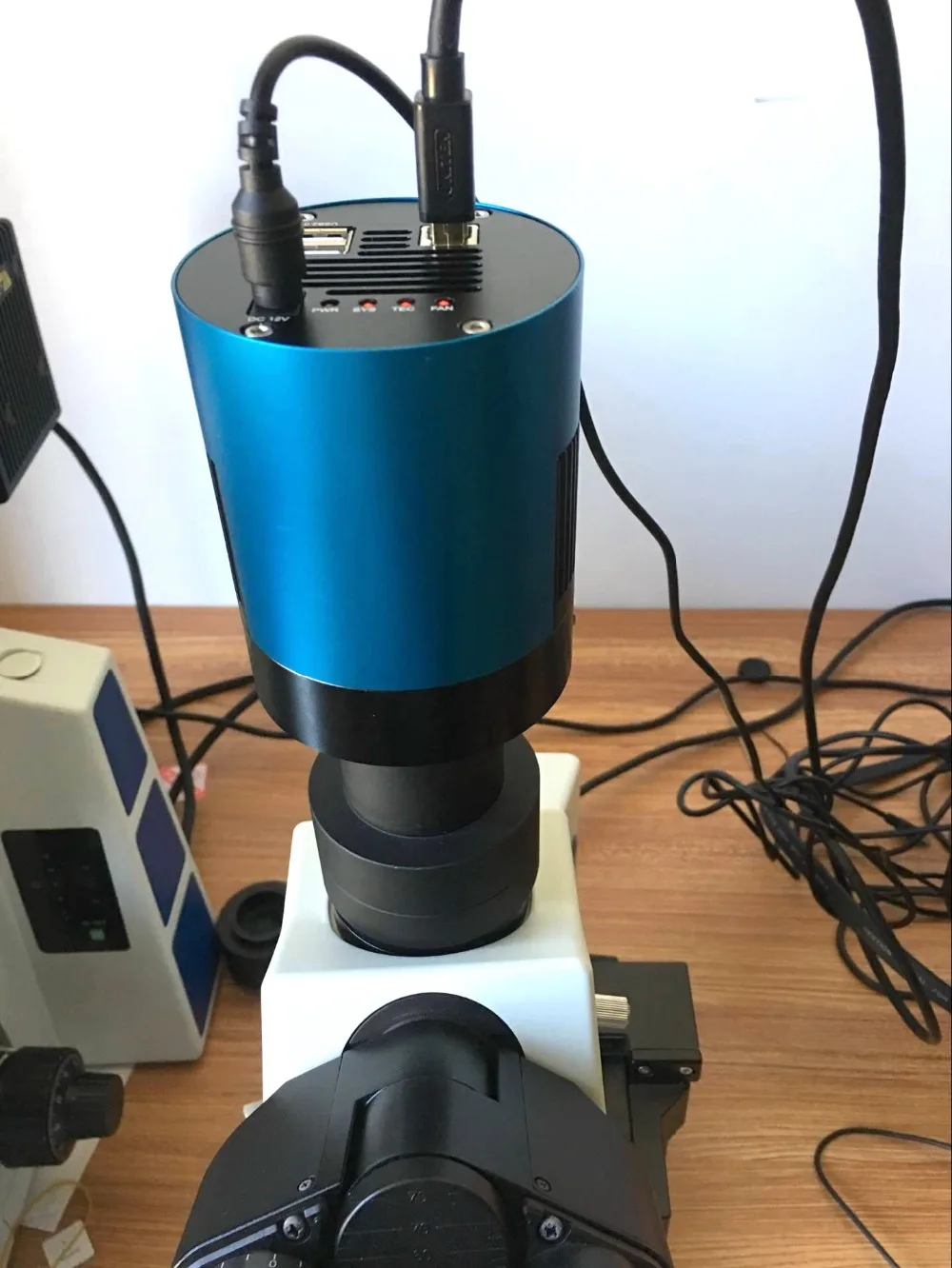

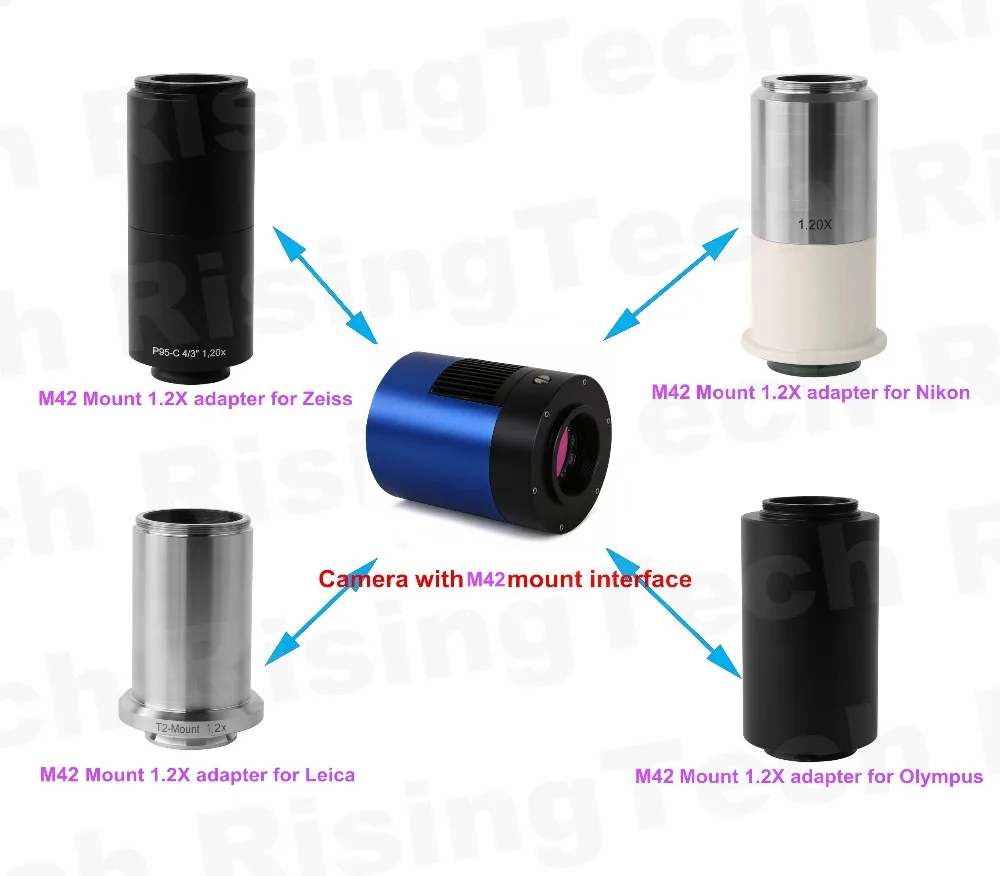

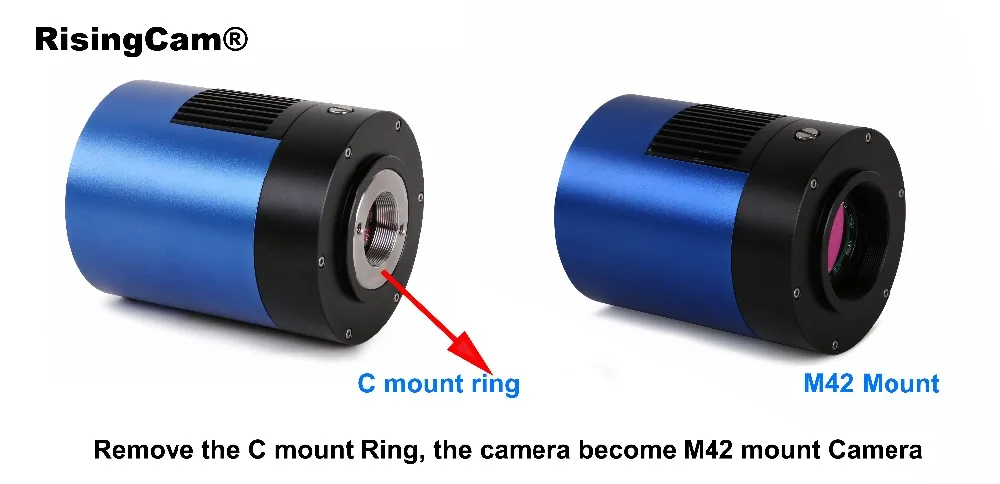

Извлеките кольцо с креплением C из камеры, оно станет креплением камеры M42 Установите адаптер для крепления 1.2X M42MTR3-21000KPA 4/3"Камера

1.2X T2 M42 переходник для Leica, магазин ссылка:

Https://www.aliexpress.com/store/product/Standard-microscope-camera-adapter-for-trinocular-Leica-microscope/1918400_32838026911.html?spm=2114.12010608.0.0.7fa7870du48uey



1.2X T2M42  Крепление адаптера для Nikon, магазин ссылка:

Https://www.aliexpress.com/store/product/Standard-C-mount-adapter-for-trinocular-nikon-microscope/1918400_32838038673.html?spm=2114.12010608.0.0.7fa7870du48uey



1.2X T2M42  Крепление адаптера для Zeiss, магазин ссылка:

Https://www.aliexpress.com/store/product/Standard-C-mount-adapter-for-Zeiss-Axio-series-microscope/1918400_32837112783.html?spm=2114.12010608.0.0.7fa7870du48uey



Https://www.aliexpress.com/store/product/Microscope-camera-C-mount-adapter-for-Zeiss-trinocular-microscope/1918400_32837786883.html?spm=2114.12010608.0.0.7fa7870du48uey



1.2X T2M42  Адаптер крепления для Olympus, ссылка магазина:

Https://www.aliexpress.com/store/product/Professional-microscope-camera-C-mount-adapter-for-trinocular-Olympus-Microscope/1918400_32837080014.html?spm=2114.12010608.0.0.7fa7870du48uey



Обратите внимание: Для других пользователей микроскопа Некоторые небольшие размеры 1X C адаптер может блокировать 4/3 "sensИлиMTR3-21000KPA камера,   Так что, возможно, на изображении есть маленькие черные углы, если покупатель может попробовать купить адаптер M42 от вашего поставщика микроскопа

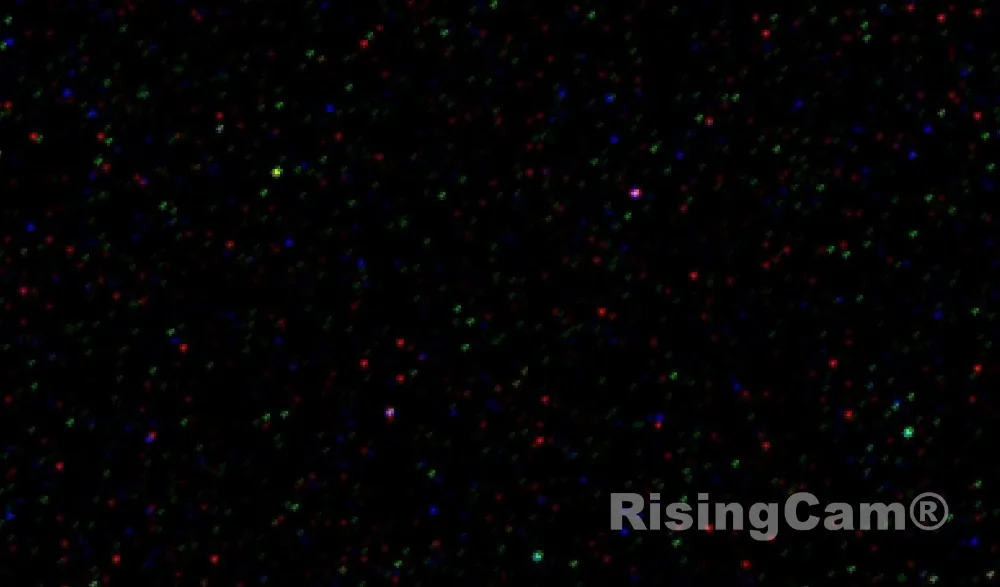

Темное полеТестированиеДля MTR3Камера с коэффициентом усиления 20, экспозиция 600s, без крутого, горячего шума



Камера MTR3При усилении 20, воздействие600s, включить охлаждение, минус 15 центи-градусов, горячий nosie гораздо меньше

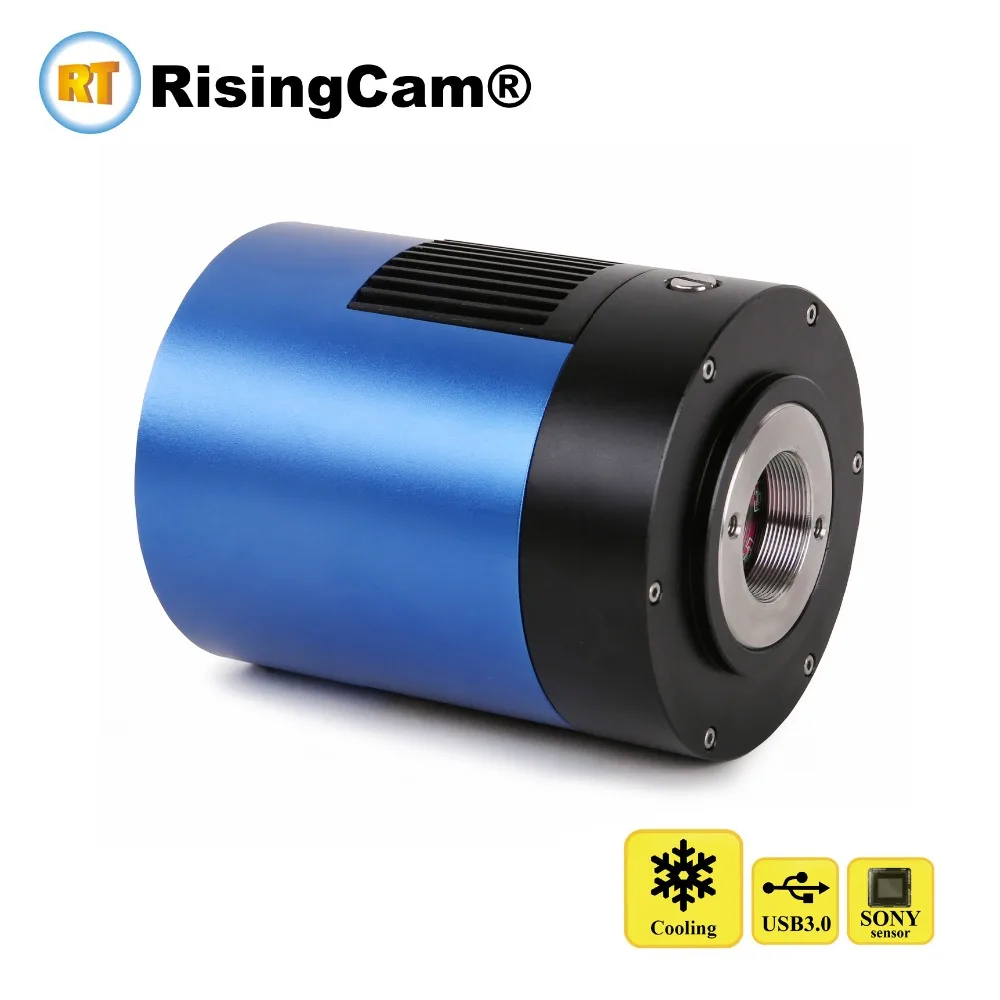

Корпус камеры MTR3, изготовленный из жесткого сплава с ЧПУ, обеспечивает сверхмощное решение для рабочей лошади. Камера разработана с IR-CUT высокого качества или AR, чтобы блокировать ИК-светильник или защитить датчик камеры. Вибрация вентилятора минимизируется до низкого уровня для устранения вибрации, вызванной размытием изображения. Эта конструкция обеспечивает прочное, надежное решение с увеличенным сроком службы по сравнению с другими промышленными решениями камеры.















  Фото темного поля Фото BrightField

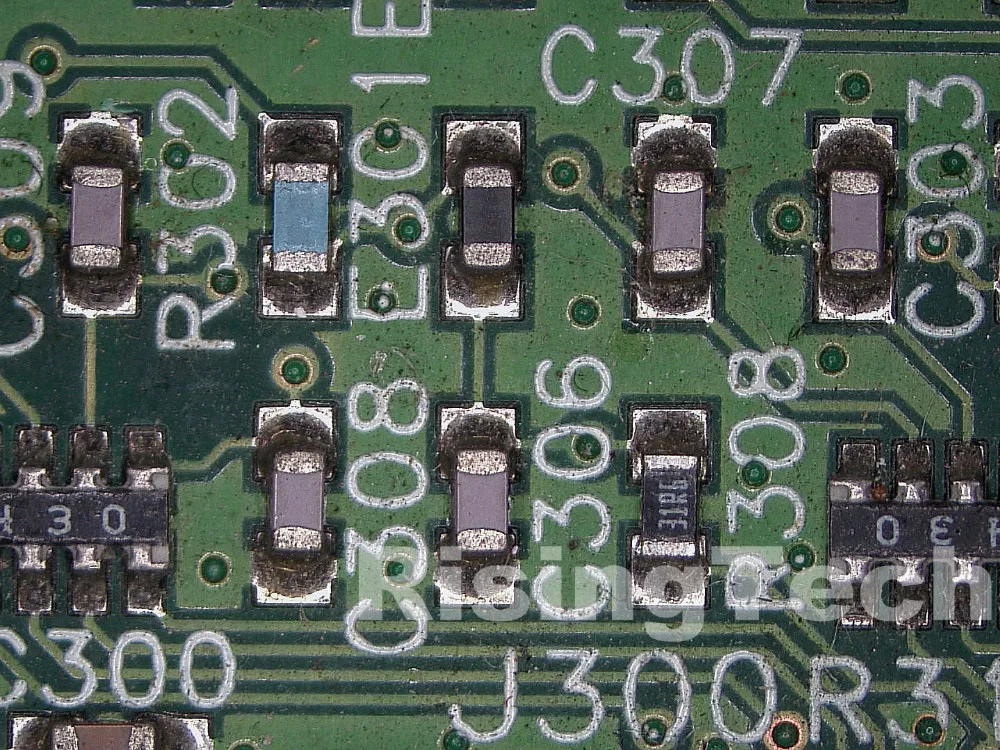

Фото печатной платы



Металлургическая фотография

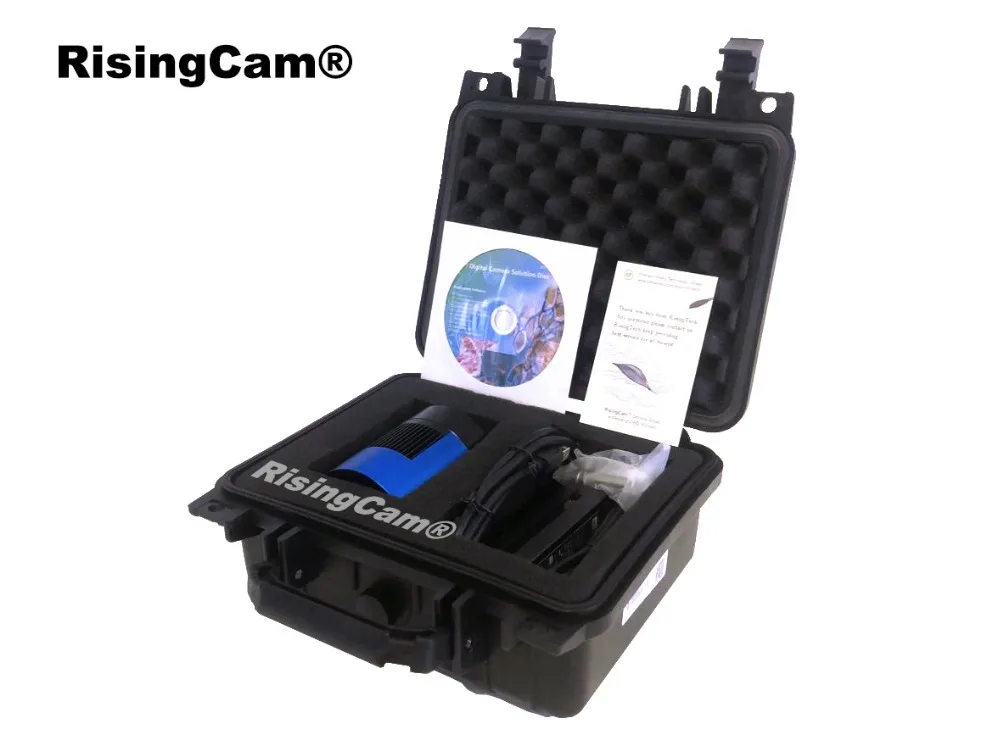

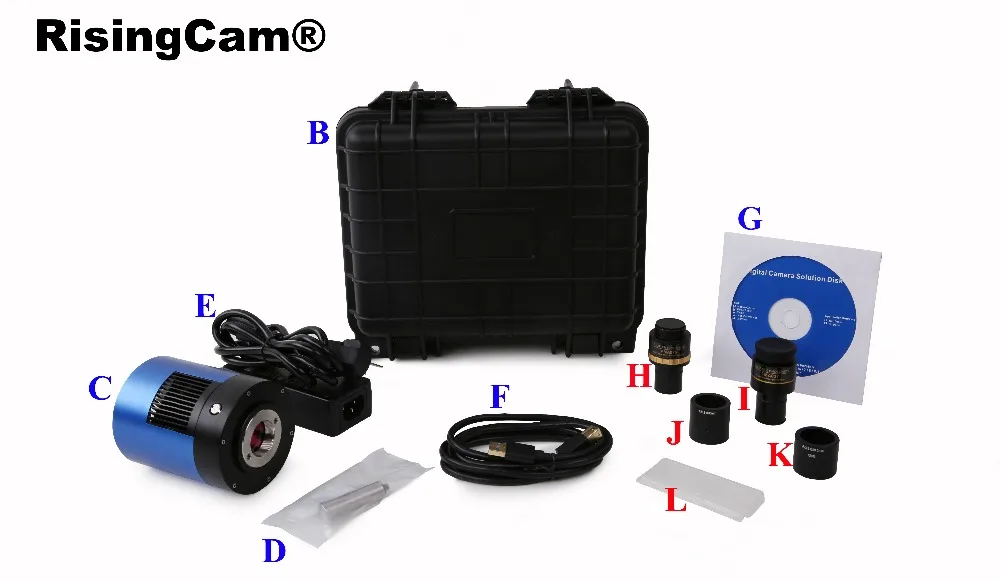

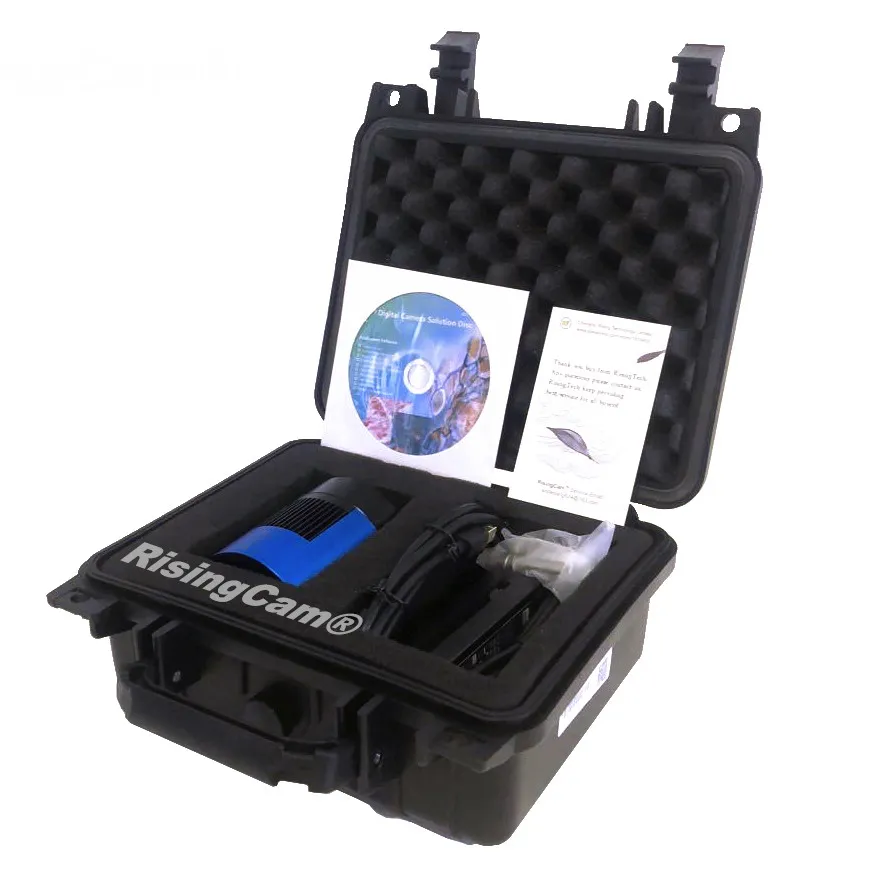

Упаковка

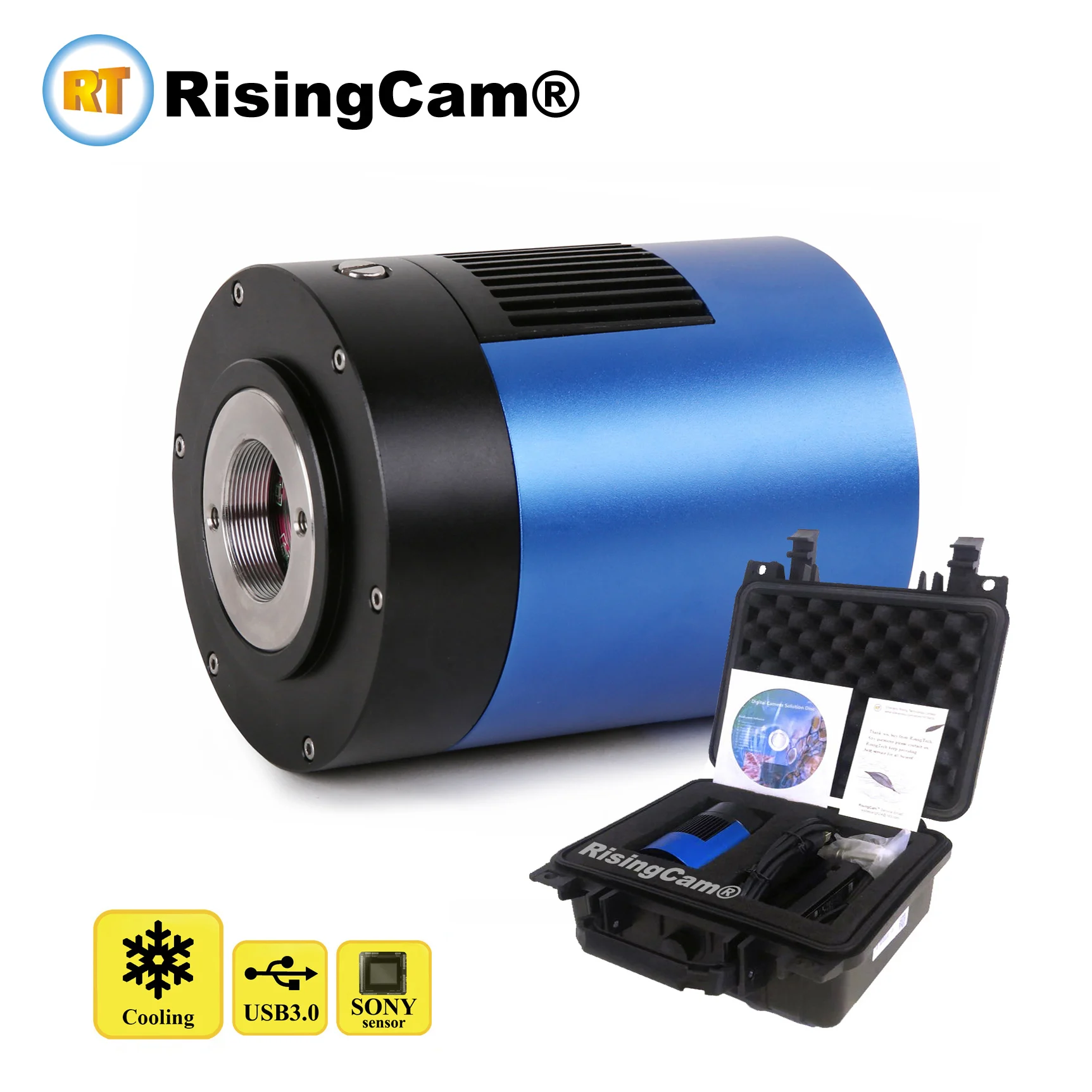

Стандартная посылка A Упаковка коробки, размер коробки:L: 28,2 см W: 25,2 см H: 16,7 см(КоробкаНе показан на картинке выше) B 3-А защитный чехол для оборудования: L:28 см W:23 см H:15 см (1 шт., 3,5 кг/коробка); C MTR3CMOS камера (C-mount) D Сушильная трубка и осушитель E Адаптер питания: Вход: 100 ~ 240 В переменного тока 50 Гц/60 Гц, выход: 12 В постоянного тока 3A F Высокоскоростной кабель с позолоченными разъемами USB3.0 A male to B/1,5 м G CD (драйвер и утилиты программного обеспечения, Ø12cm)
