Последнее обновление: 02.05.2022

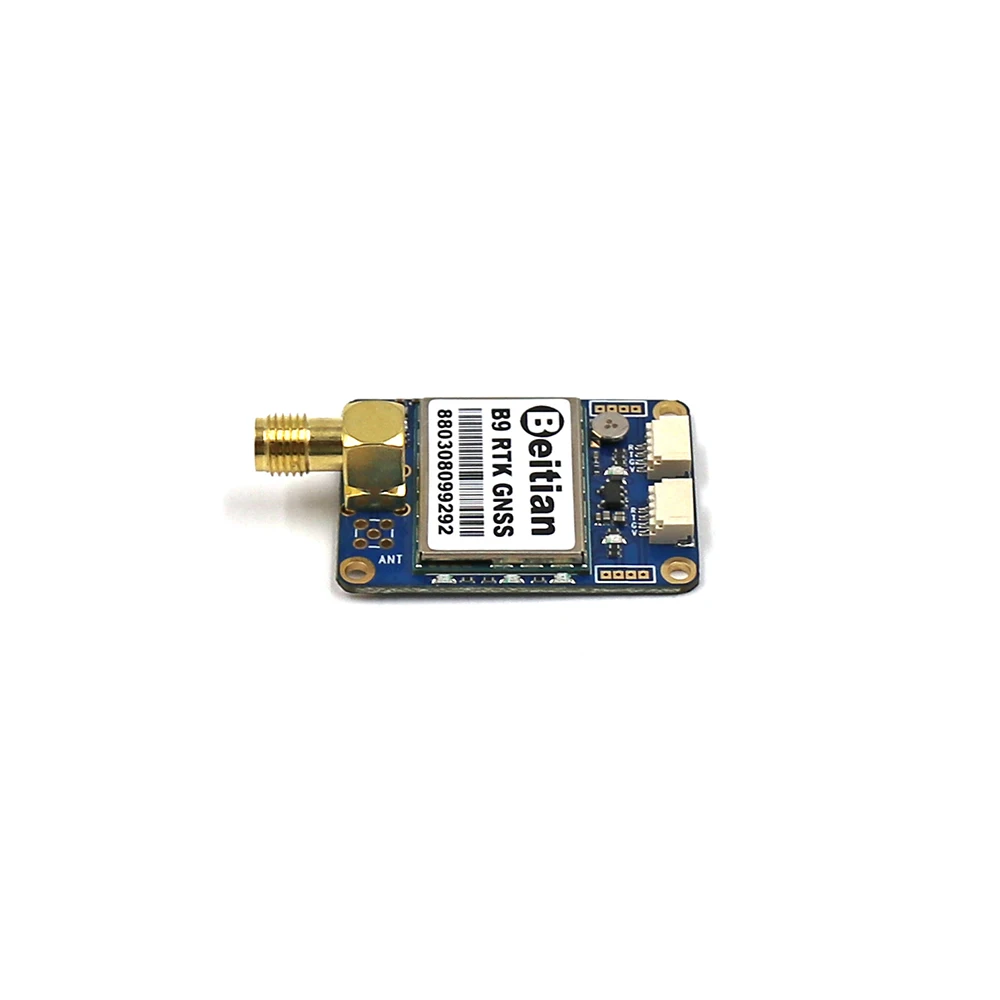

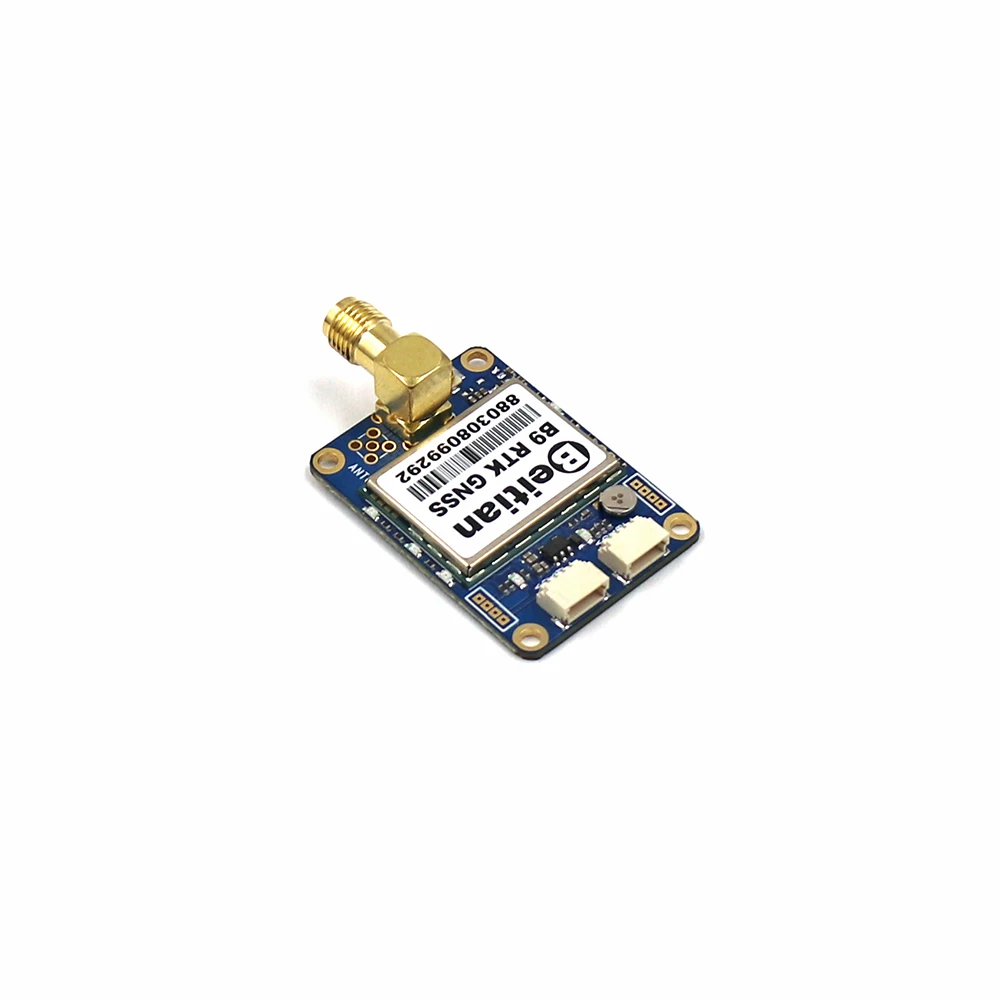

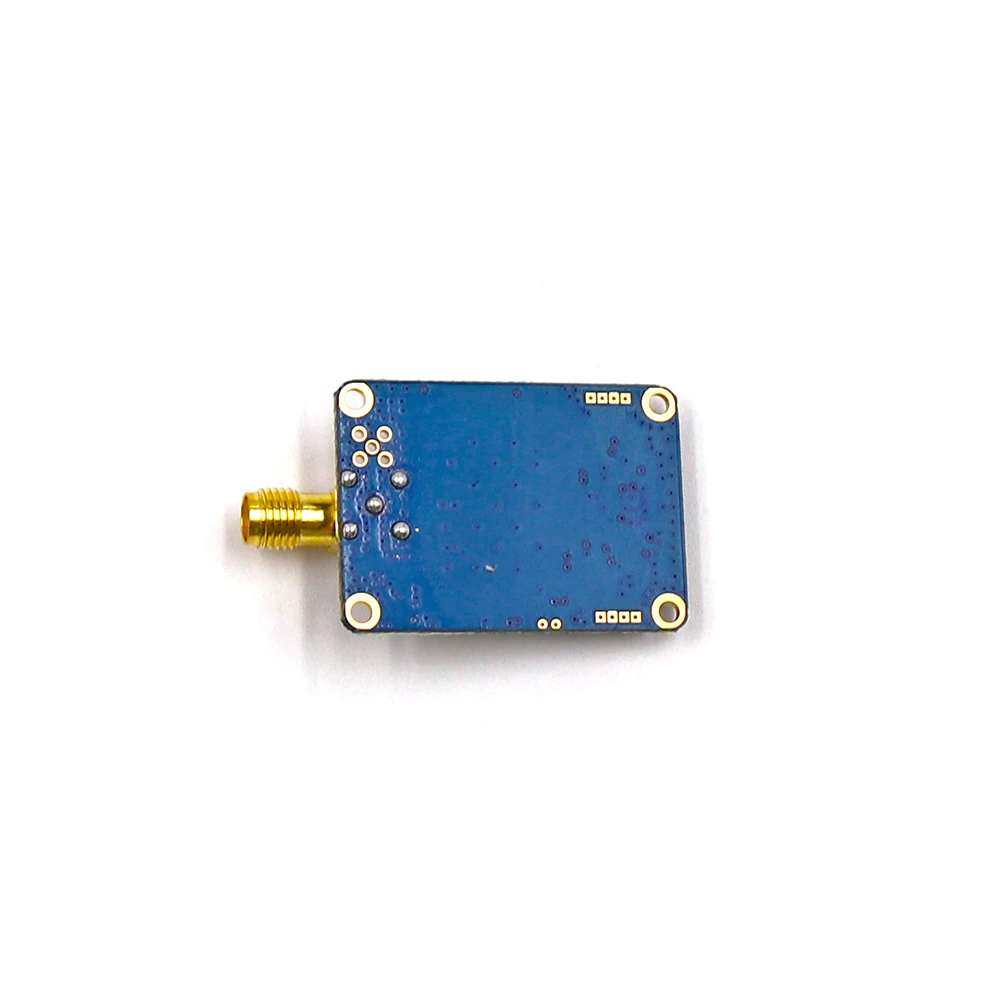

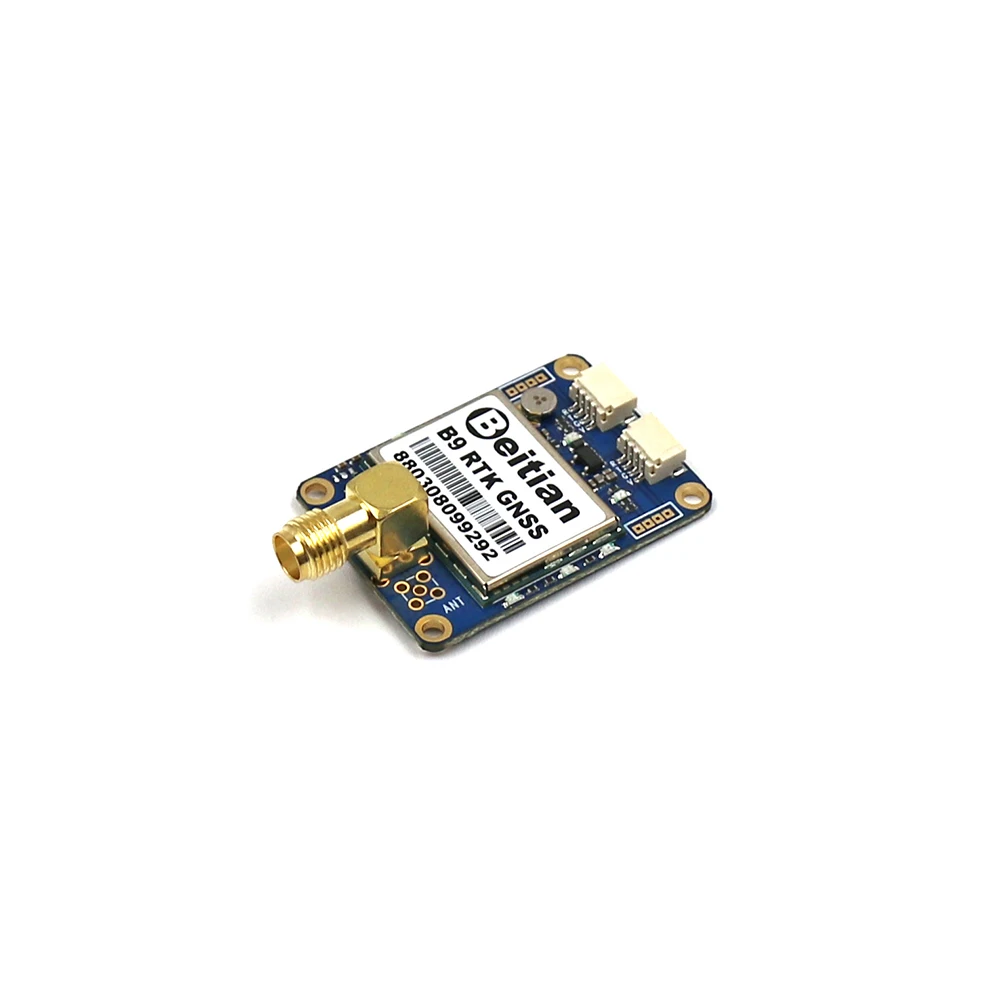

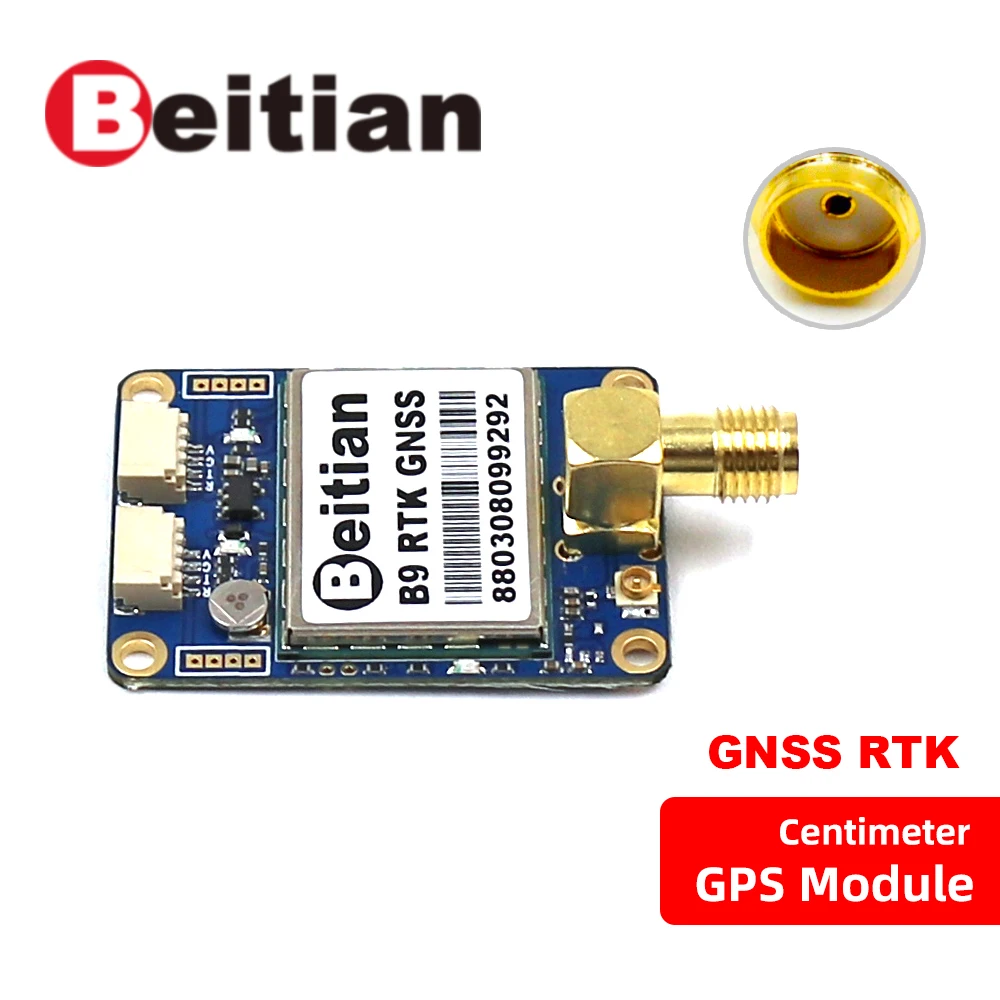

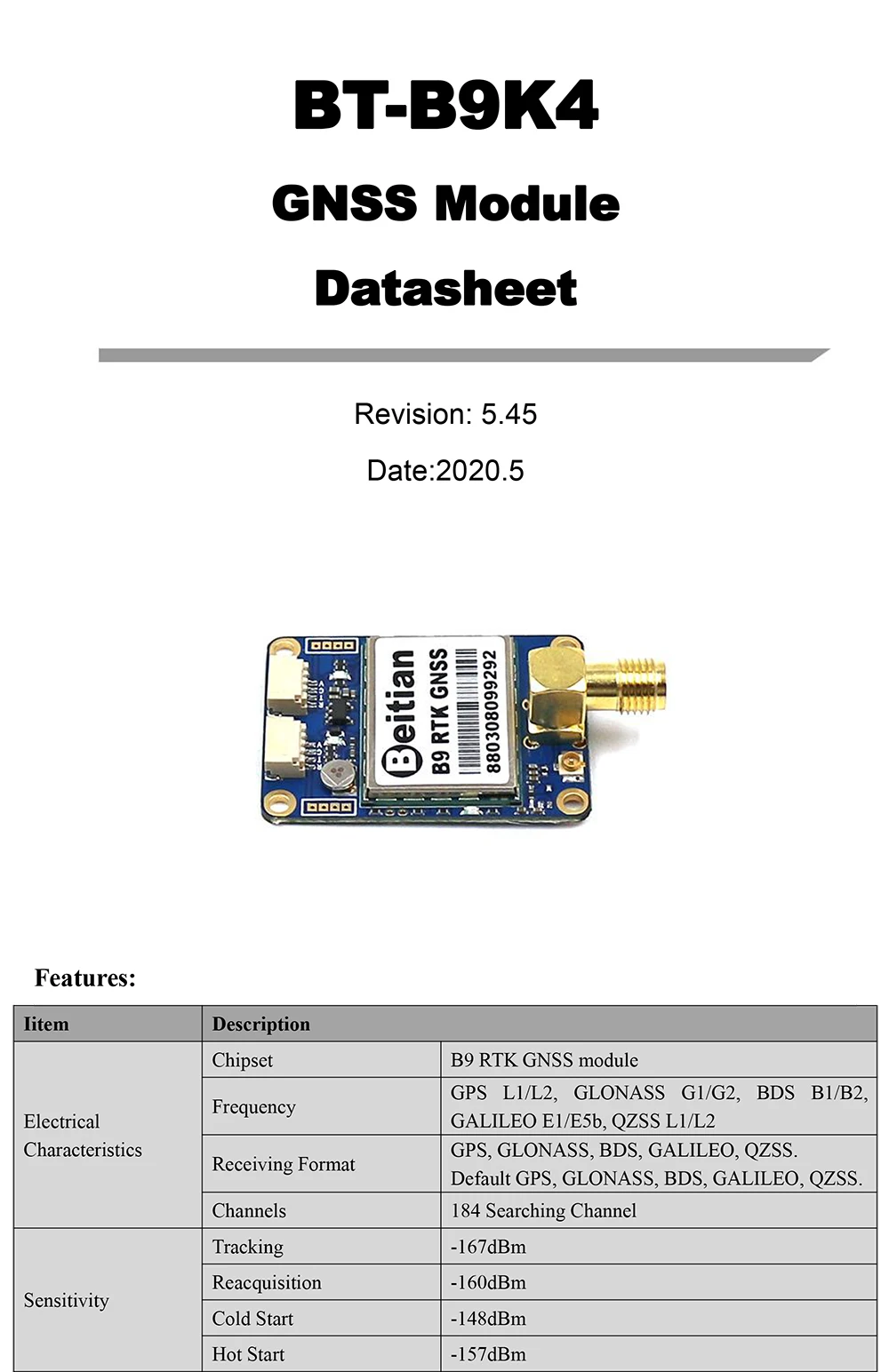

Модель: BT-B9K4
Особенности:
Iitem
Описание
Электрические характеристики
Чипсет
B9 RTK GNSS модуль
Частота
GPS L1/L2, GLONASS G1/G2, BDS B1/B2, GALILEO E1/E5b, QZSS L1/L2
Формат приема
GPS, ГЛОНАСС, BDS, GALILEO, QZSS.
По умолчанию GPS, ГЛОНАСС, BDS, GALILEO, QZSS.
Каналы
184 поисковый канал
Чувствительность
Отслеживание
-167dBm
Повторное приобретение
-160dBm
Холодный старт
-148dBm
Горячий старт
-157dBm

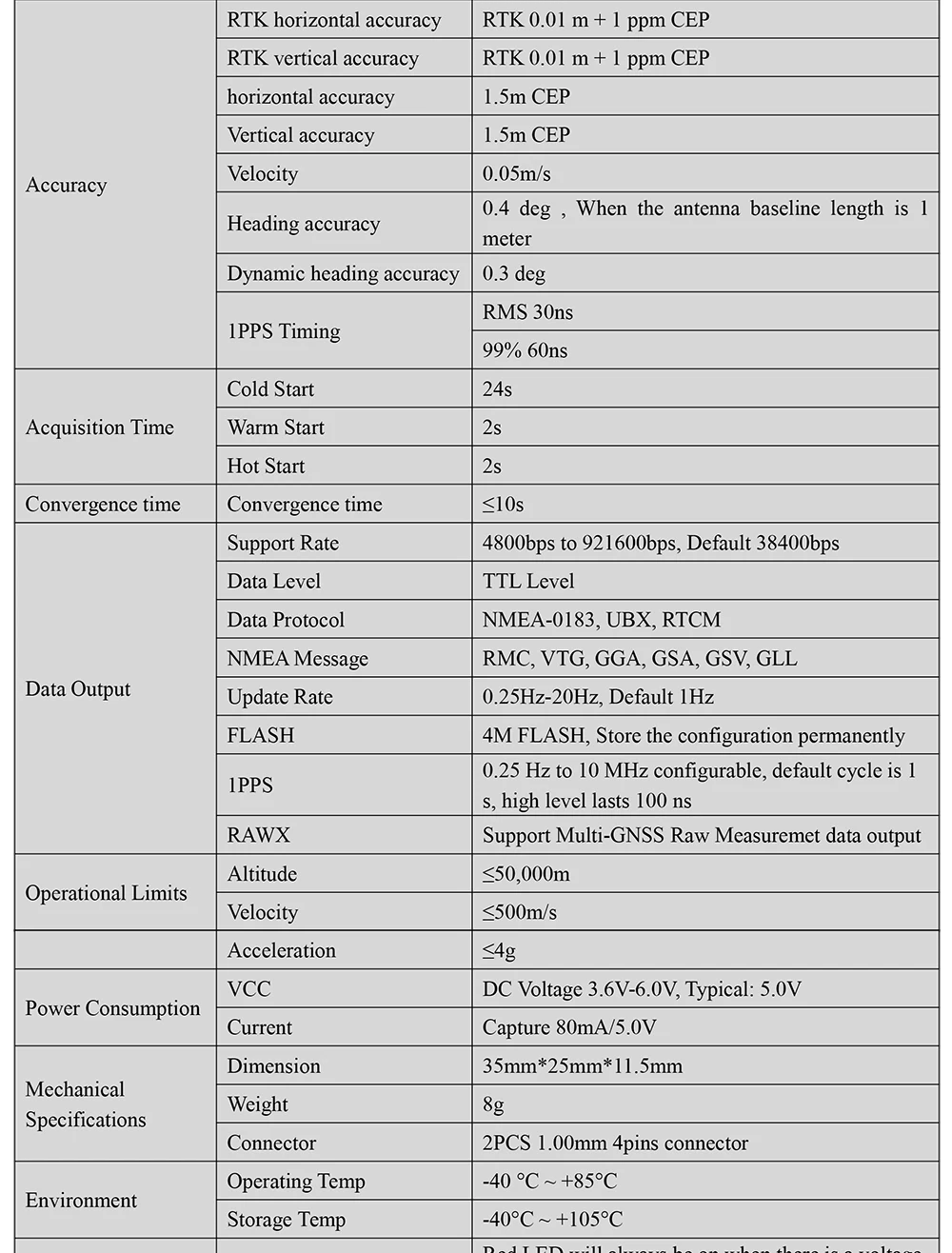

Точность
RTK Горизонтальная точность
RTK 0,01 m + 1 ppm CEP
RTK вертикальная точность
RTK 0,01 m + 1 ppm CEP
Горизонтальная точность
1,5 м CEP
Вертикальная точность
1,5 м CEP
Скорость
0,05 м/с
Точность направления
0,4 град, в тех случаях, когда антенна базовой длина 1 метр
Точность динамического направления
0,3 град
1PPS Синхронизация
RMS 30ns
99% 60ns
Время приобретения
Холодный старт
24s
Теплый старт
2s
Горячий старт
2s
Время конвергенции
Время конвергенции
≤ 10 с
Выход данных
Скорость поддержки
От 4800bps до 921600bps, по умолчанию 38400bps
Уровень данных
Уровень TTL
Протокол данных
NMEA-0183, UBX, RTCM
Сообщение NMEA
RMC, VTG, GGA, GSA, GSV, GLL
Скорость обновления
0,25 Гц-20 Гц, по умолчанию 1 Гц
Вспышка
4M FLASH, сохраните конфигурацию постоянно
1PPS
0,25 Гц до 10 МГц настраивается в случае возникновения проблем цикл 1 s, высокий уровень длится 100 ns
RAWX
Поддержка мульти-GNSS сырье измеряет выход данных
Эксплуатационные ограничения
Высота
≤ 50000 м
Скорость
≤ 500 м/с
Ускорение
≤ 4 г
Энергопотребление
VCC
DC Напряжение 3,6 V-6,0 V, типичный: 5,0 V
Ток
Захвата 80mA/5,0 V

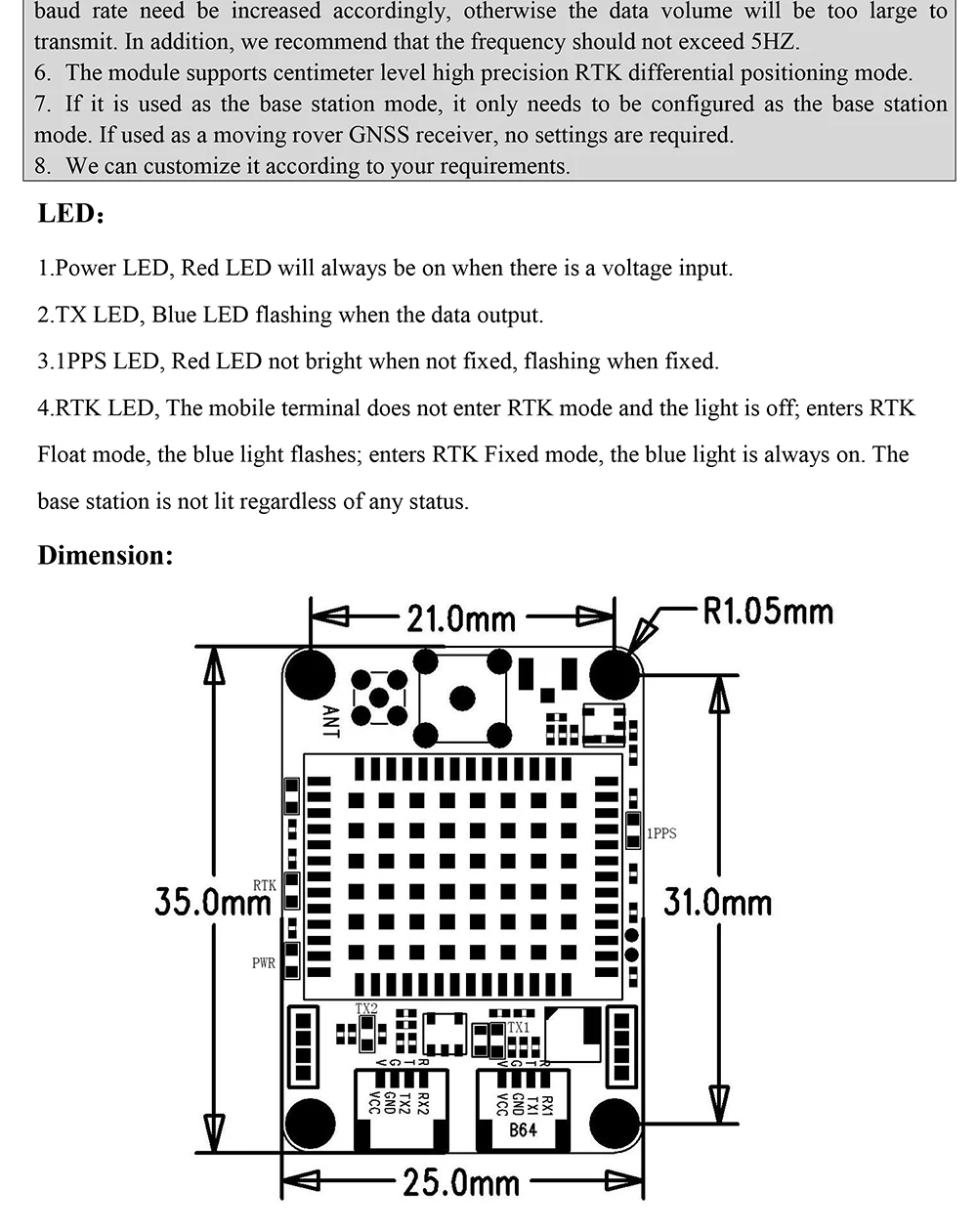

Механические характеристики
Размеры
35 мм * 25 мм * 11,5 мм
Вес
8 г

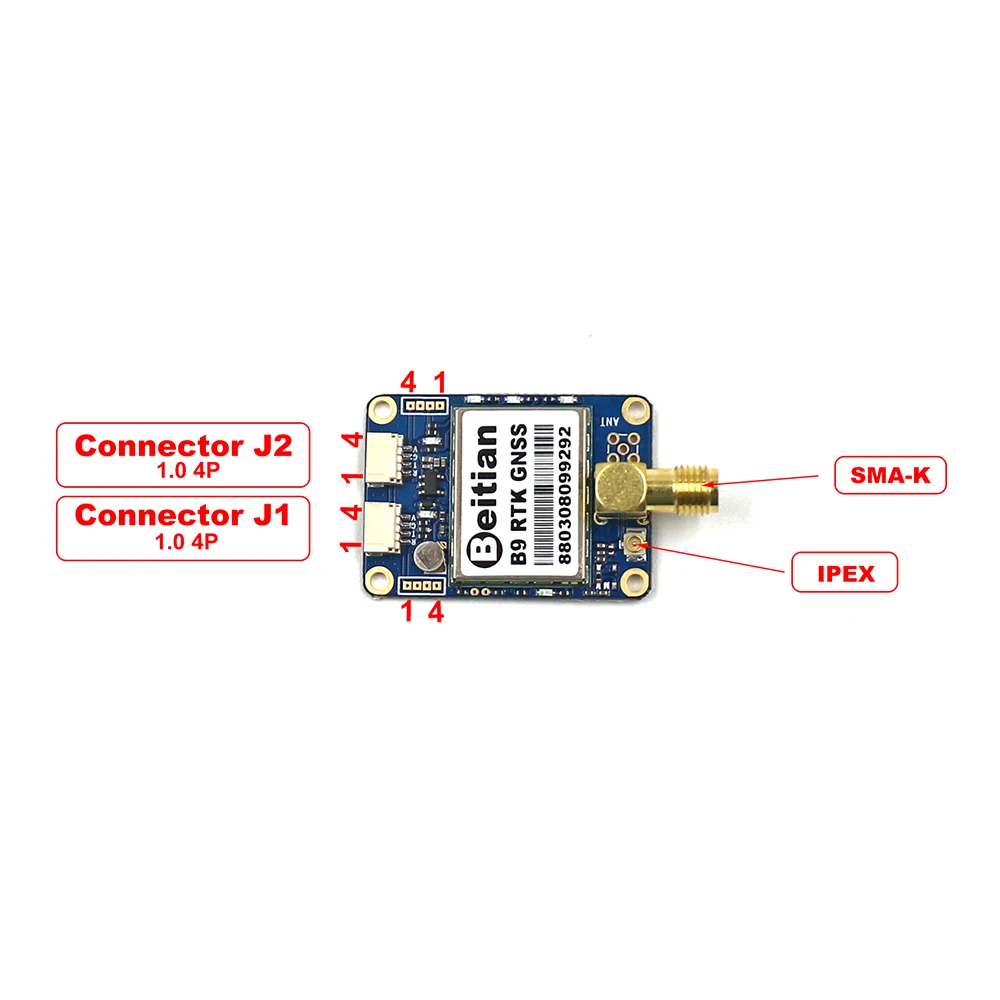

Соединитель
2 шт 1,00 мм 4 контактный разъем
Защита окружающей среды
Рабочая температура
-40 °C ~ + 85 °C
Температура хранения
-40 °C ~ + 105 °C

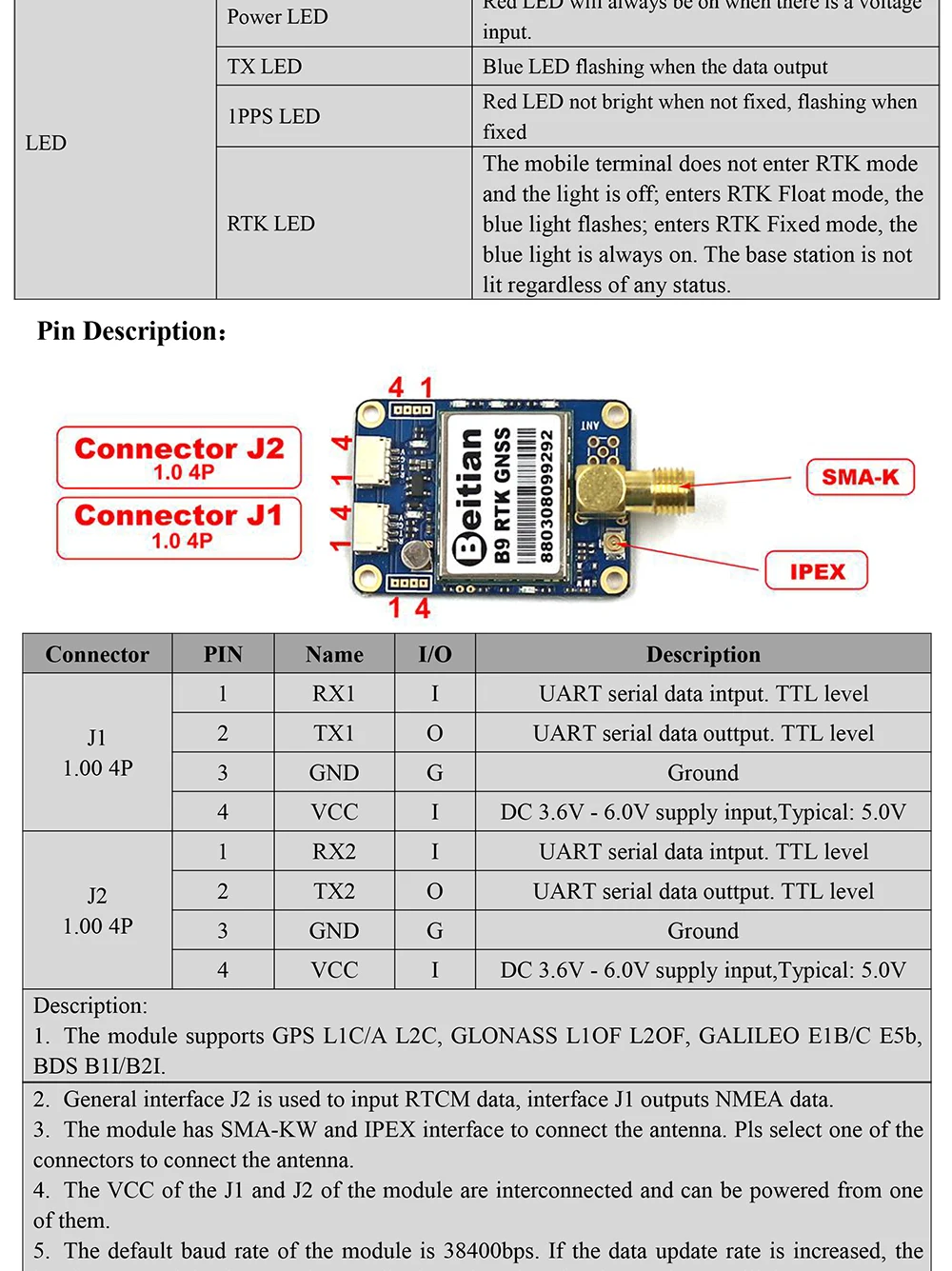

Светодиодный
Светодиодный источник питания
Красный светодиодный индикатор всегда будет включен при входном напряжении.
TX светодиодный
Синий светодиодный мигание при выводе данных
1PPS светодиодный
Красный светодиодный, не яркий, когда не фиксируется, мигает при фиксации
RTK светодиодный
Мобильный терминал не входит в режим RTK и светильник выключен; Входит в Поплавковый режим RTK, мигает синий светильник; Входит в фиксированный режим RTK, всегда включен синий светильник. Базовая станция не горит независимо от статуса.

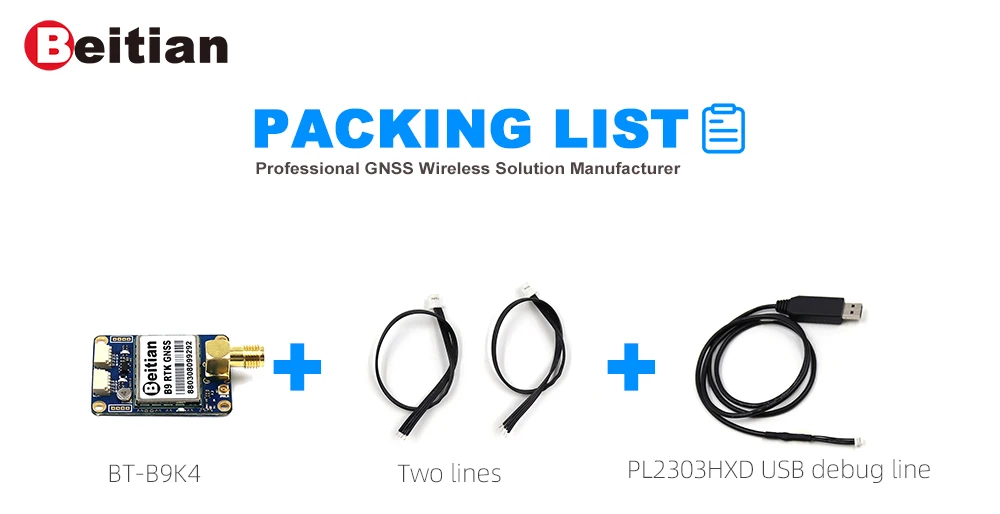

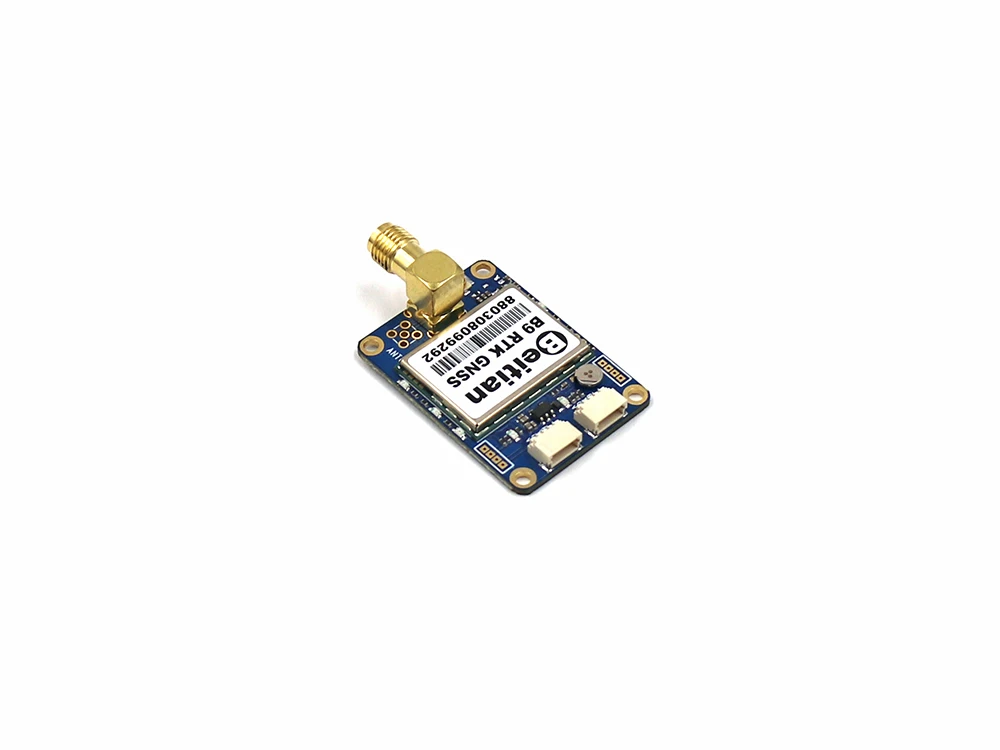

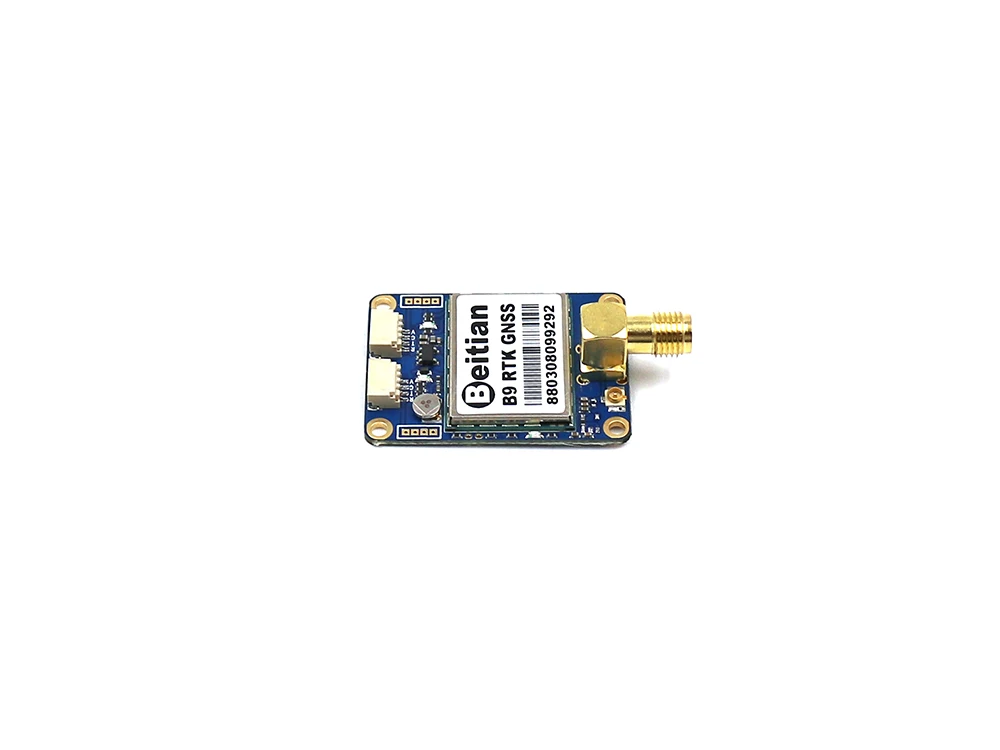

1 шт. GNSS модуль BT-B9K4
1 шт. PL2303HXD USB линия отладки
2 шт. линии
