Последнее обновление: 31.03.2022

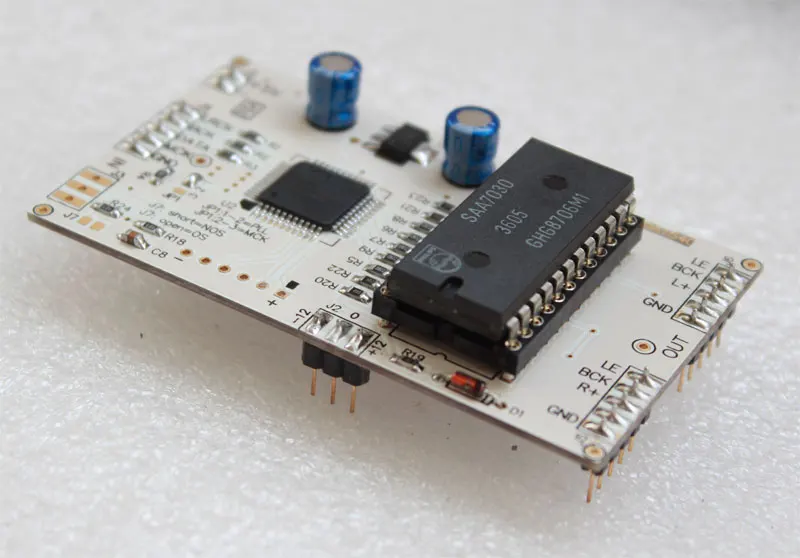

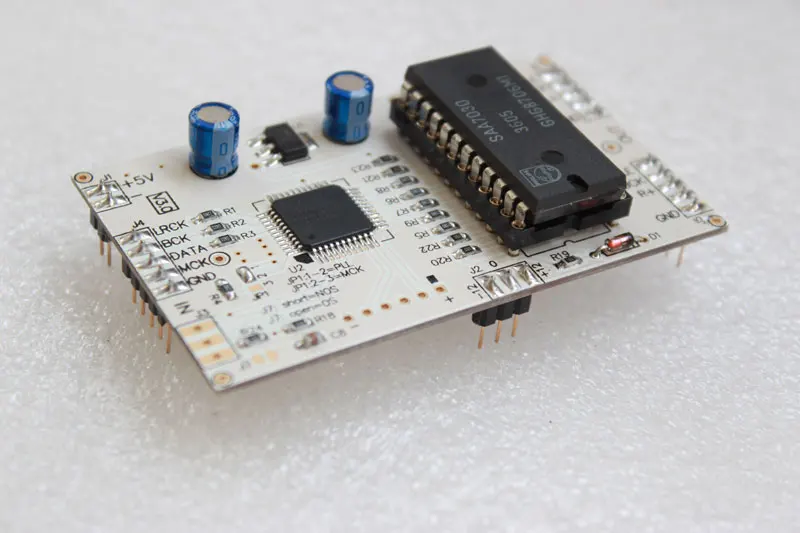

Улучшенная версия модуля драйвера SAA7030. Эта версия интегрирует модуль PLL и не требует MCK. Конечно, вы также можете выбрать внешний вход MCK (384fs) и напрямую поддерживать вход I2S. Последняя версия поддерживает сбалансированный выход

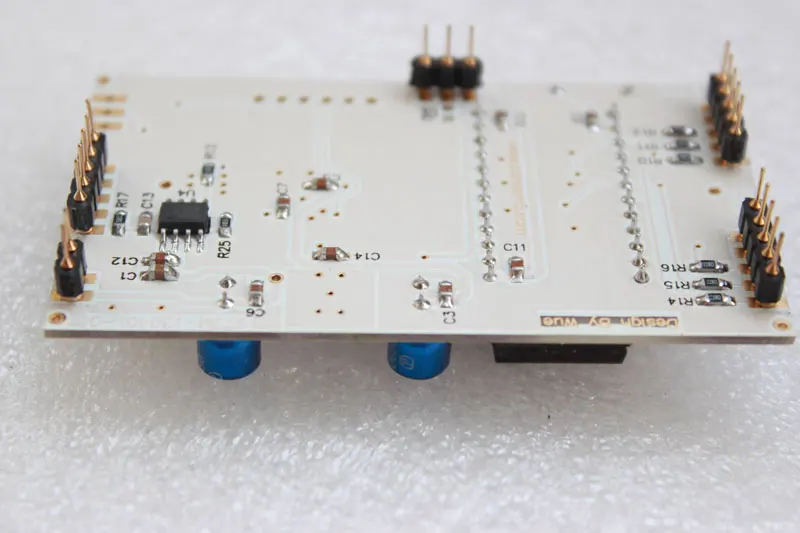

Проводка полностью покрыта золотом, и процесс погружения через отверстие золота Как использовать: (нажмите, чтобы увеличить)

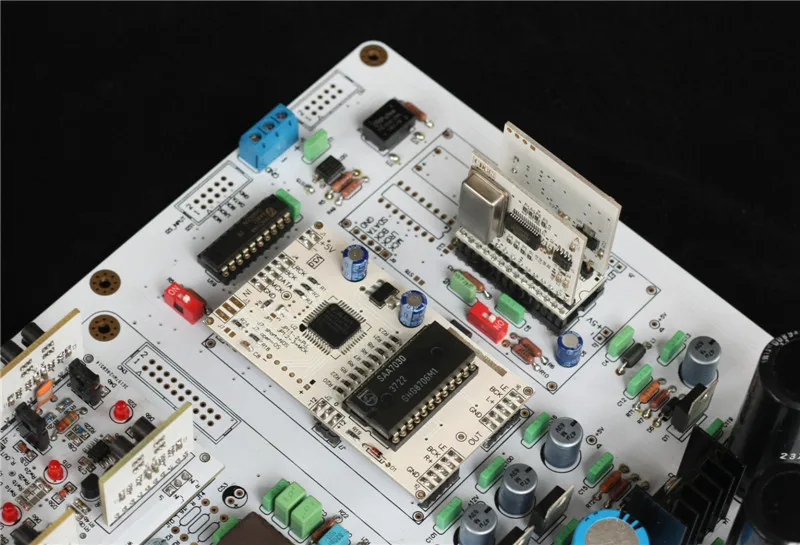

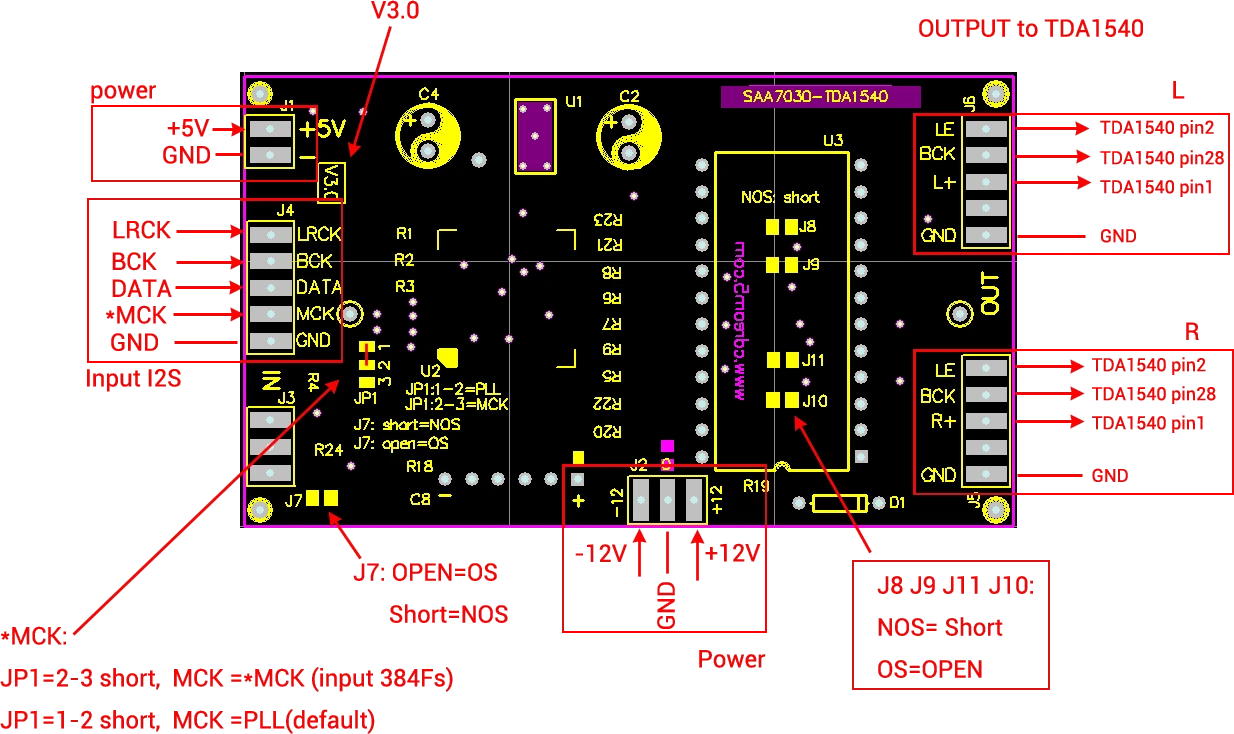

Метод 1. Подключите два необходимых источника питания + 5 В, + 12 В GND -12 В на плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам SAA7030 Метод 2. Подключите два комплекта питания + 5 В, + 12 В GND -12 В, необходимые на этой плате, снимите чип SAA7030 на оригинальной плате, И Подключите выход цифрового сигнала непосредственно к соответствующим контактам чипа 1540 Плата поддерживает Вход I2S 256fs 384fs .. Если плата приемника поддерживает выход 384FS (например, TDA1315H, dir9001), короткое замыкание JP1 2-3 Если плата приемника не поддерживает выход 384FS, например CS8412 и т. д., может быть короткий JP 2-3
