Последнее обновление: 19.05.2022
Для типа 10-999A реле должно соединиться с внешним КТ и установить коэффициент CT

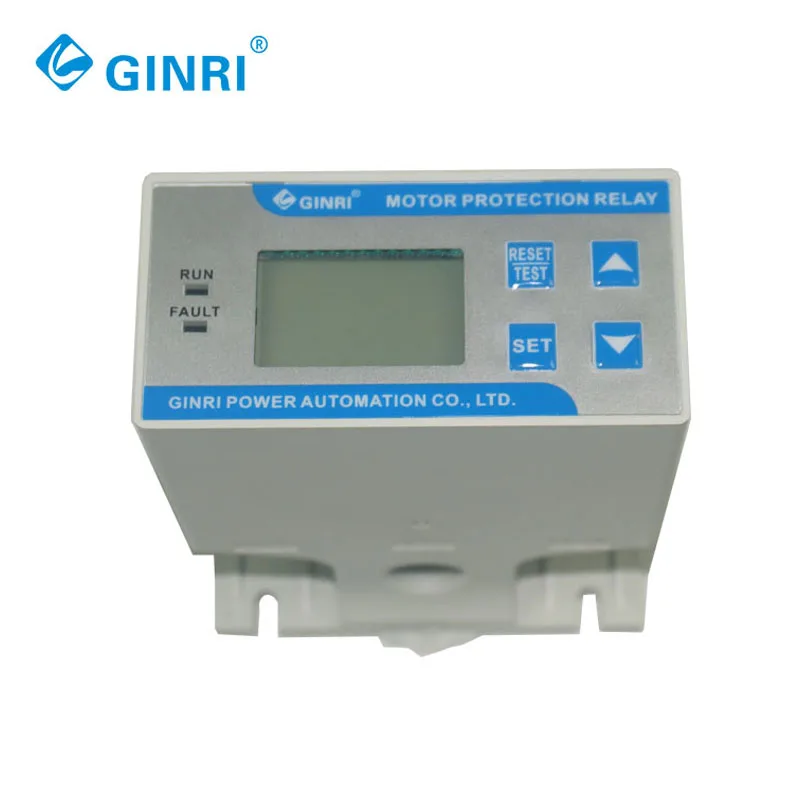

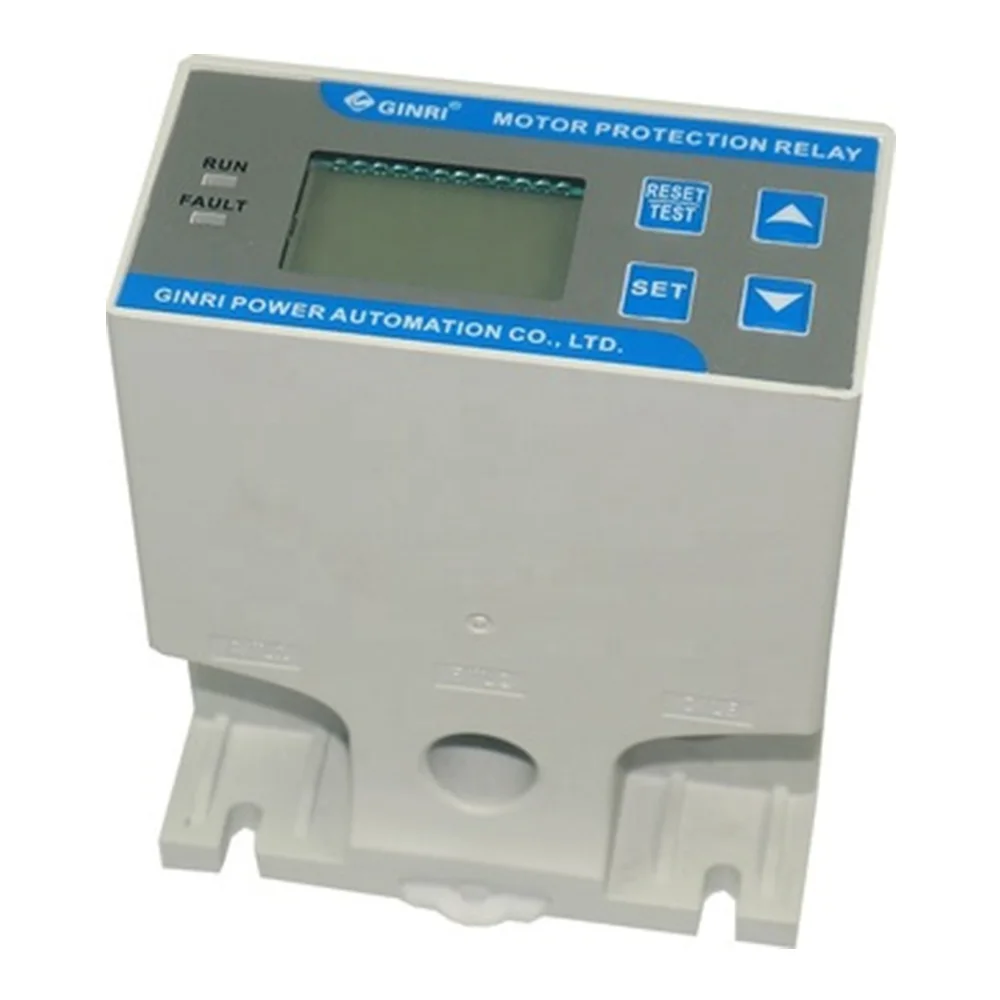

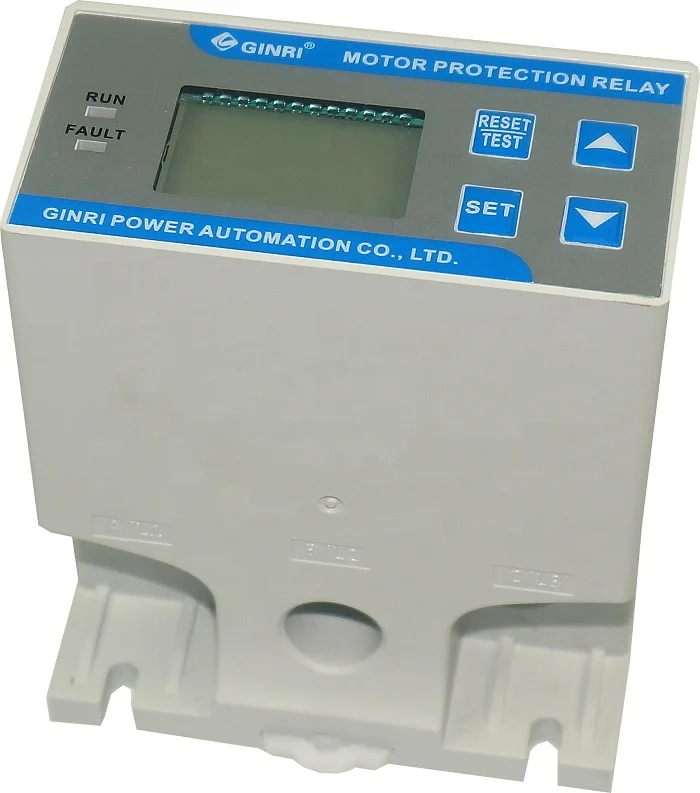

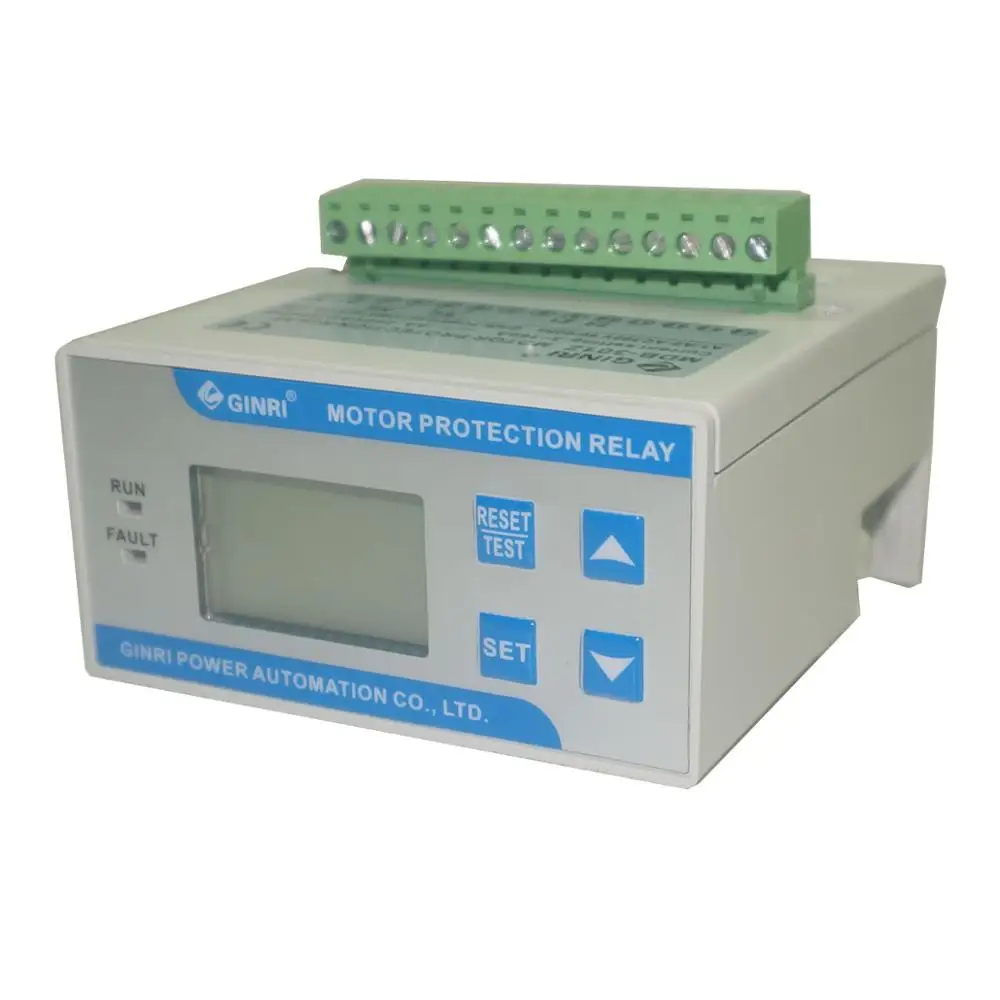

Светодиодный интеллектуальное реле защиты двигателя
MDB-301Z/MDB-301F
♦Особенности
-- Компактный модульный Размер
-Встроенный ЖК-дисплей и клавиатура обеспечивают точную цифровую настройку
-- Погрешность измерений ≤ 1%
-Трехфазный мониторинг короткого замыкания, блокированного ротора, перегрузки по току, подтока, потери фазы, неравновесие тока
-- 1 или 2 фазы мониторинга перенапряжения, низкого напряжения
-- Брак земли (должен быть сопряжен с ZCT)
-- 1NO + 1NC, отдельные выходные контакты
-Индикация состояния ЖК-дисплея
-- Запись неисправностей с последними 3 неисправностями
♦Защитные функции
-- Короткое замыкание -- блокированный-ротор -- перегрузки по току -- подток
-- Потеря фазы -- дисбаланс фазы -- перенапряжение -- понижение напряжения
-- Ошибка при заземлении
♦Типичные приложения
-- Насосы -- вентиляторы -- холодильные установки -- воздуходувки
-- Двигатели -- компрессоры -- подъемники, Лифты
-- Краны -- горнодобывающие экскаваторы и конвейеры
♦Технические данные
Модель

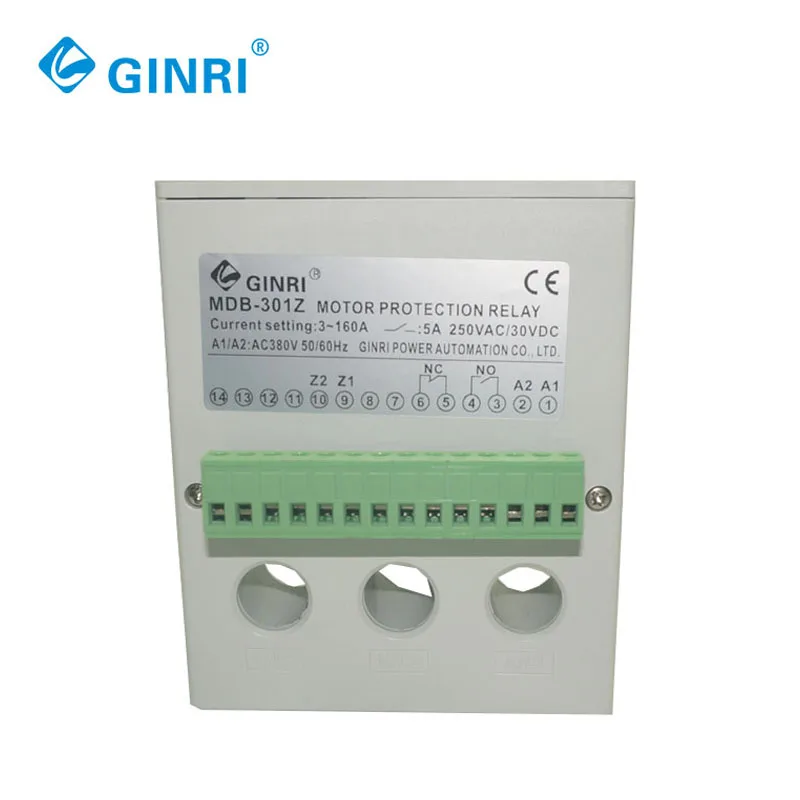

MDB-301Z
MDB-301F
Структура
Интегрированный

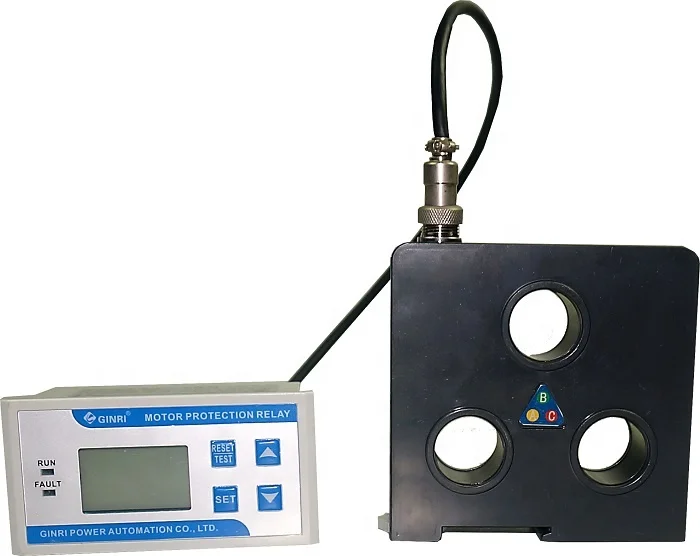

Раздельный
Крепление
Монтажная панель и din-рейка
Крепление для смыва
Источник питания
AC220V,AC380V,50/60Hz
Диапазон тока
0,3-16A,3-160A,100-999A
*** Для 10-999A типа, реле должно соединиться с внешним КТ и установить коэффициент CT ***
Погрешность измерения
1%
Задержка перегрузки по току
Определенное время:0,5-60s;
Обратное время:1-5 класс поездки
Порог нижнего тока
Такой же, как и защита от перегрузки по току и задержка 0,5-а-ля 60ые
Задержка запуска
0-200s
Порог с блокировкой ротора
1,5-8 раз перегрузок по току, задержка 3s
Порог короткого замыкания
3-22 времени перегрузки по току, delay≤ 50 мс
Порог баланса тока
10-50%, задержка 5s
Задержка потери фазы
2s
Порог неисправности земли
30mA-2.5A, задержка 1s
Порог перенапряжения
65-690 В, задержка 5s
Порог низкого напряжения
65-600 В, задержка 5s
Время автоматического сброса
0,1-30 минут
Автоматический счетчик сброса
1-10
Режим сброса
Ручной/автоматический/силовой цикл
Выходные Контакты
1NO + 1NC
Контактная Емкость
5А/220В,3A/AC380V(Резистивный)
Размеры (Д x Ш x Г)
90 × 70 × 106,5 мм
91x47 мм (размер выреза отверстия)
♦Схема проводки
♦Руководство по выбору гинри
