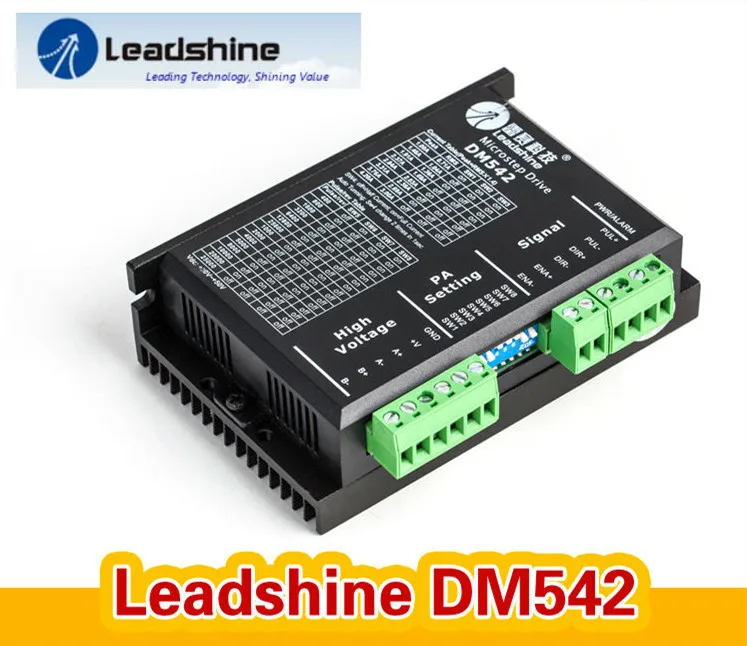

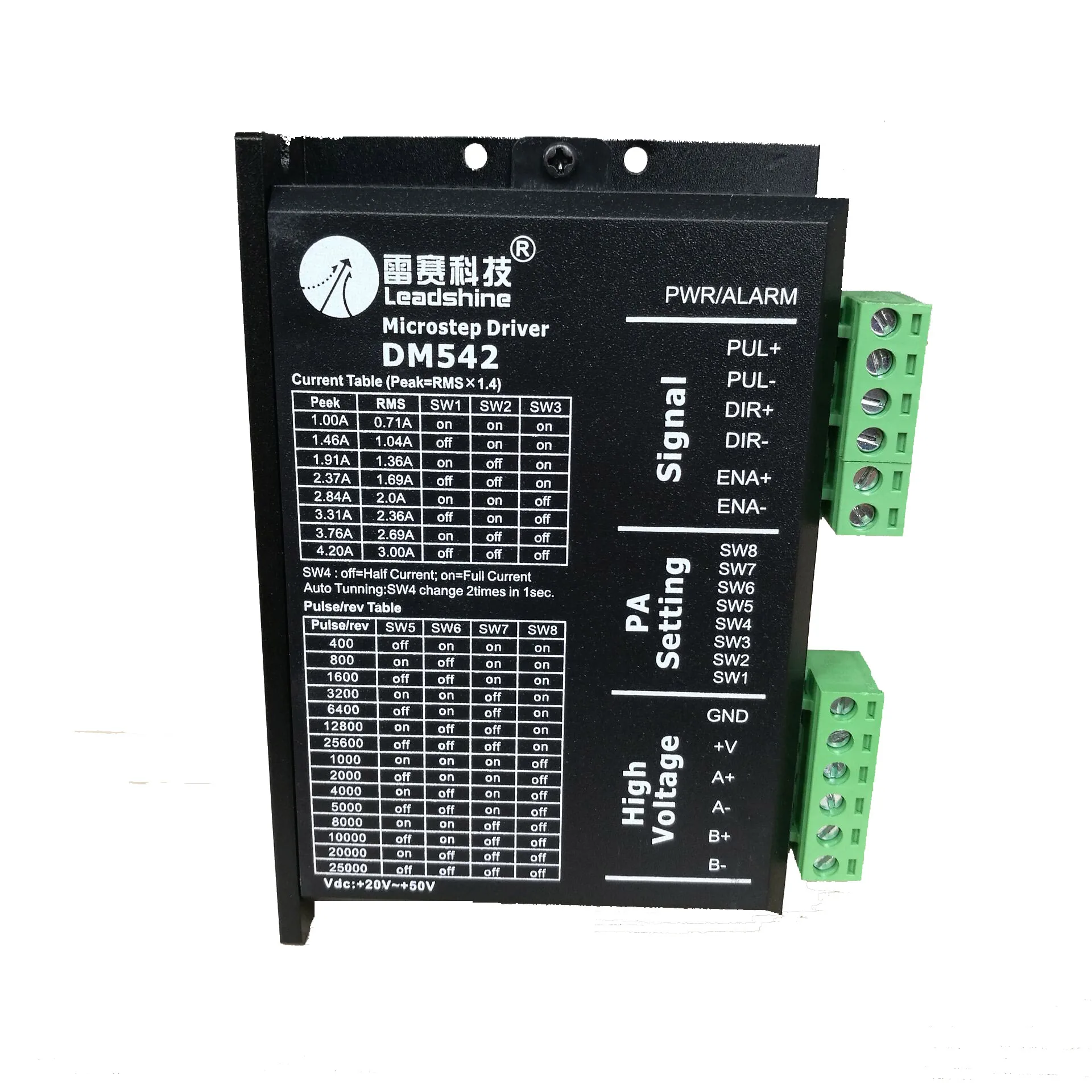

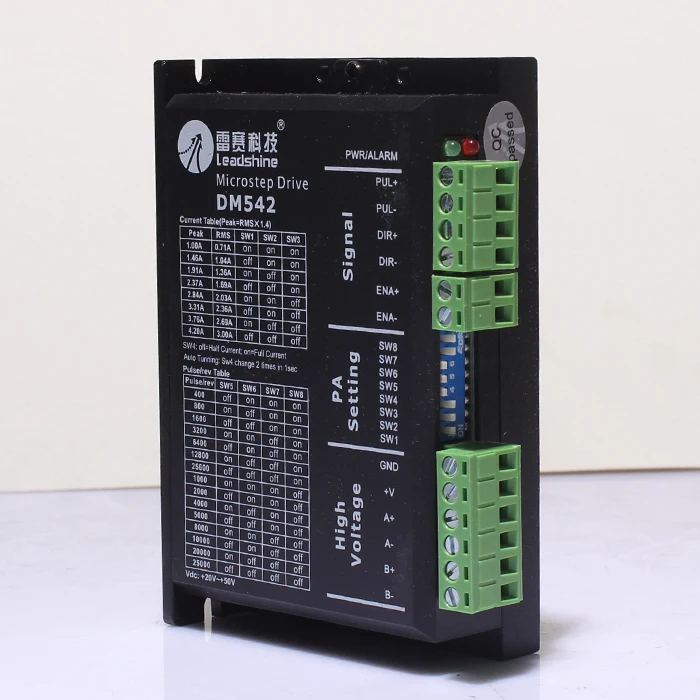

Гуанчжоу Leadshine Microstep водитель 2 фазы шагового драйвер DM542 20-50VAC 1,0-4.2A для фрезерный станок с ЧПУ для NEMA23stepper мотор
Anna Transmission Store - Надежность 98%
Более 373 подписчиков, дата открытия магазина 08.06.2019
- Положительные оценки: 100% (199)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 18.09.2024
1 Отзывов
3 Заказов
0 Отзывов
0 Заказов
0 Отзывов
0 Заказов

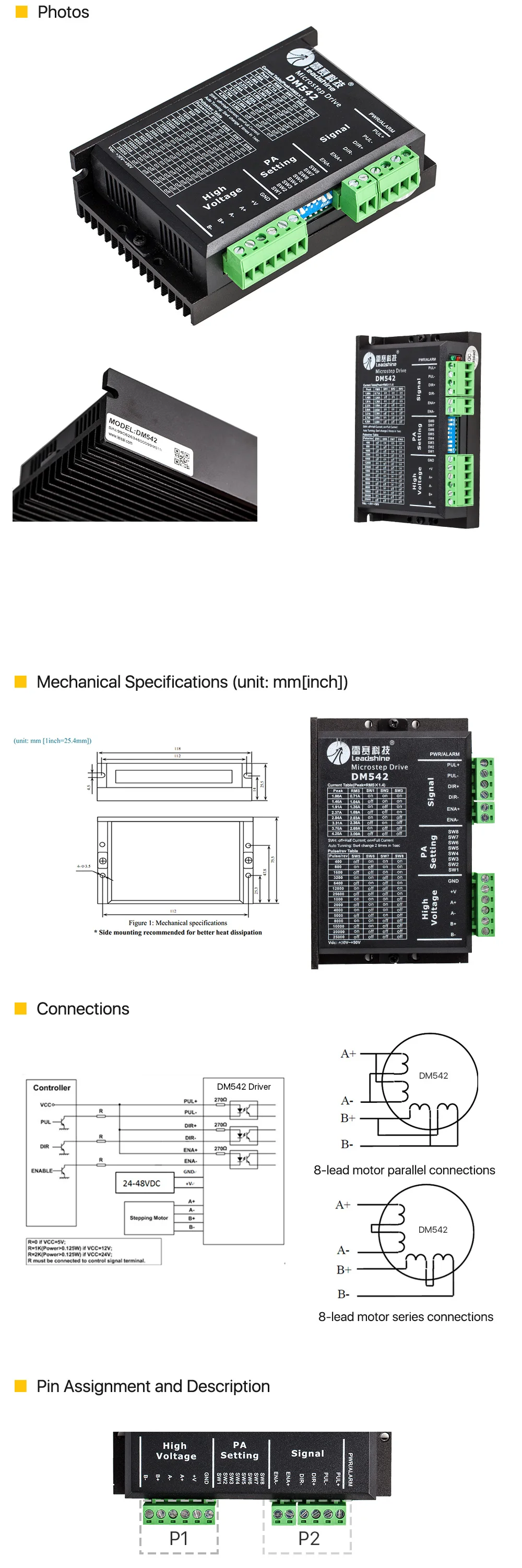

Функция P1
DM542 детали
Пул
Импульсный сигнал: пульс активный на подъеме; 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. Минимальная ширина импульса 2.5мкс. Добавьте резистор для ограничения тока при + 12 В или + 24 В Входное логическое напряжение (1K для + 12 В, 2k для + 24 В). Такие же, как сигналы DIR и ENA.
DIR
Сигнал DIR: этот сигнал имеет низковольтные/высоковольтные уровни, чтобы представить два направления вращения двигателя .. Минимальное время установки направления 5 МКС. Также замена подключения двух проводов катушки (например, g. a + и A-) К ПРИВОДУ обратное направление двигателя.
Эна
Включение сигнала: этот сигнал используется для включения/отключения диска. Высокий уровень + 5 В (сигнал управления NPN) для включения привода и низкого уровня для отключения диска. PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения. По умолчанию он остается неподключенным (включен).
Функция P2
DM542 детали
+ Vdc
Положительное подключение источника питания. Предлагаем 24-48VDC напряжение питания
GND
Мощность заземления.
A +, A-
Фаза двигателя A
B +, B-
Фаза двигателя B
