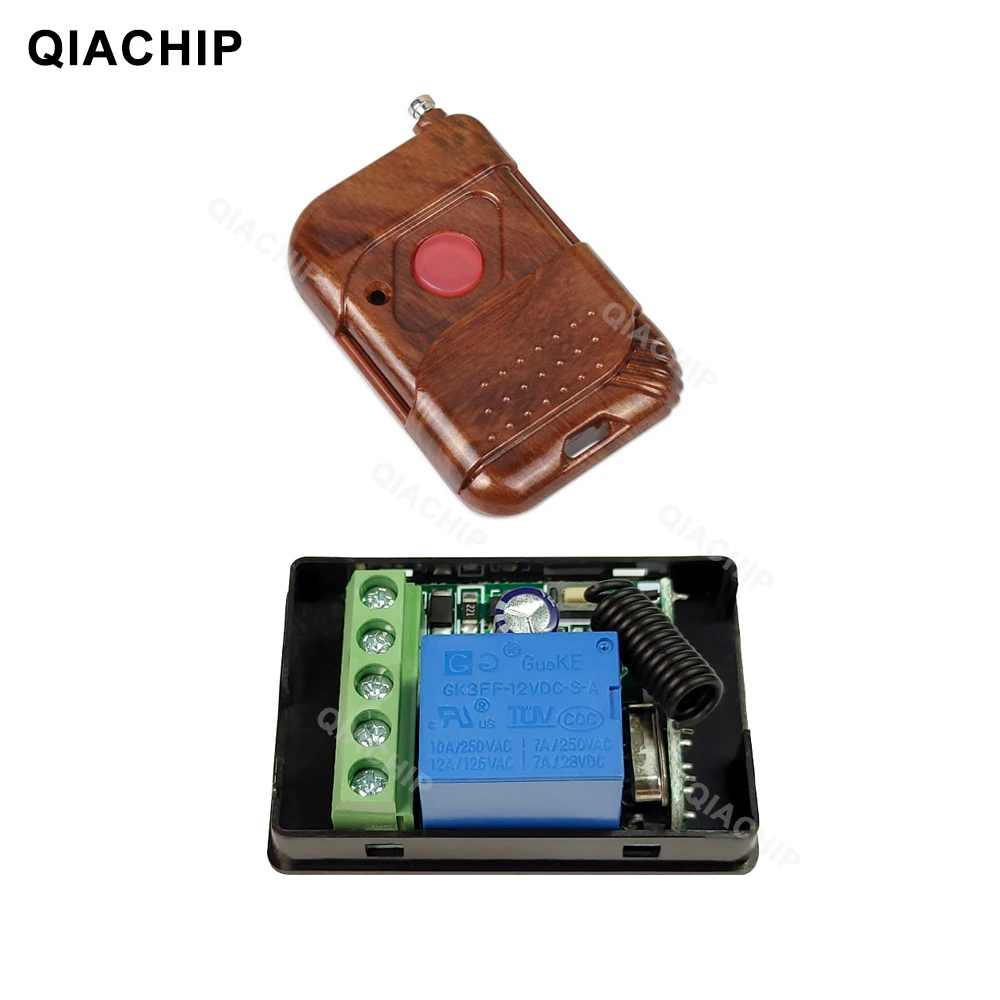

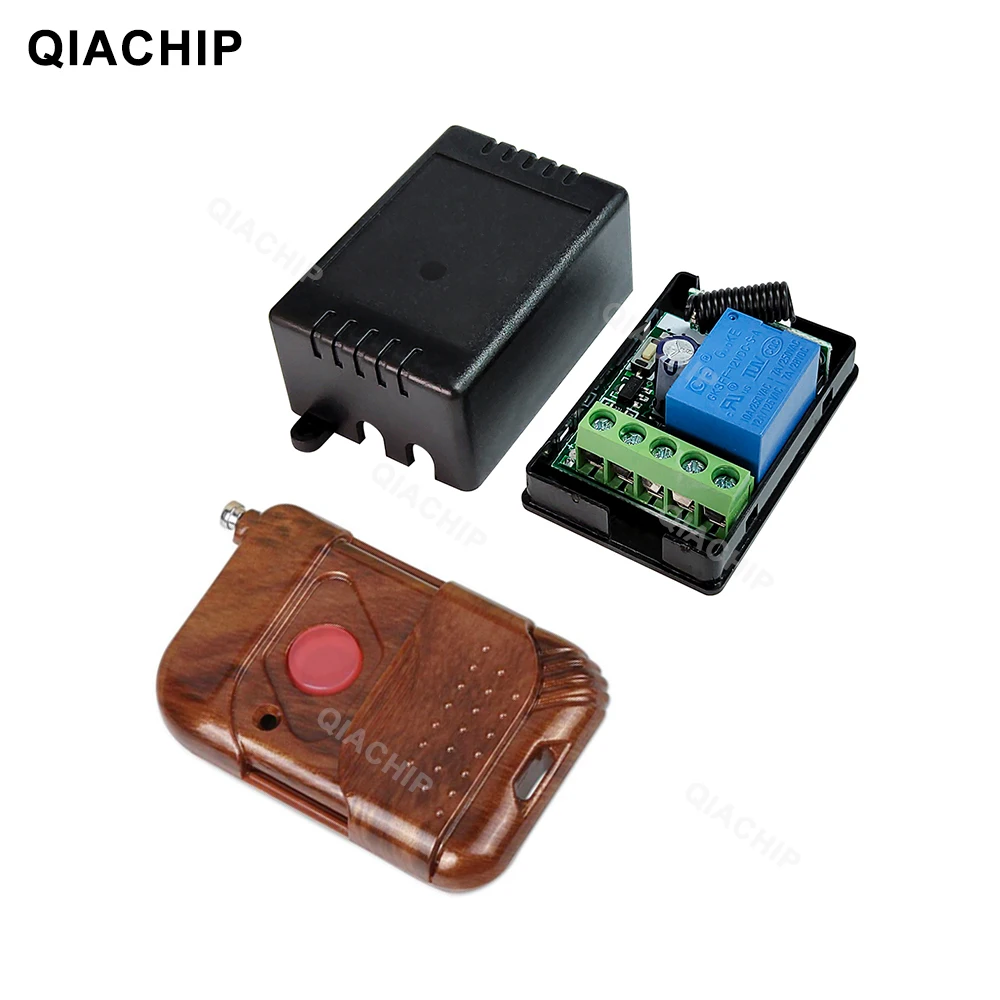

Универсальный беспроводной Радиочастотный пульт дистанционного управления QIACHIP 433 МГц 12 В постоянного тока 10 А 1-канальный релейный модуль приемника и 433,92 МГц пульт дистанционного управления s

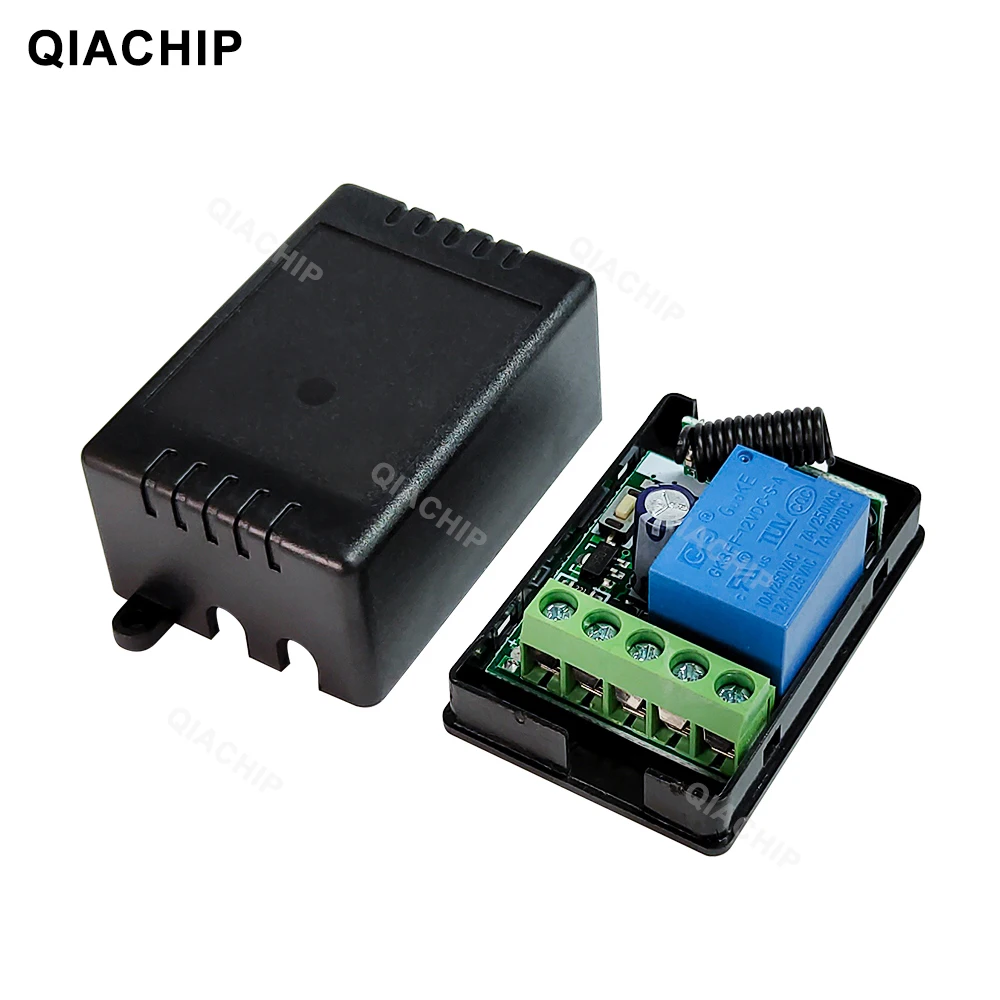

Характеристики приемника:

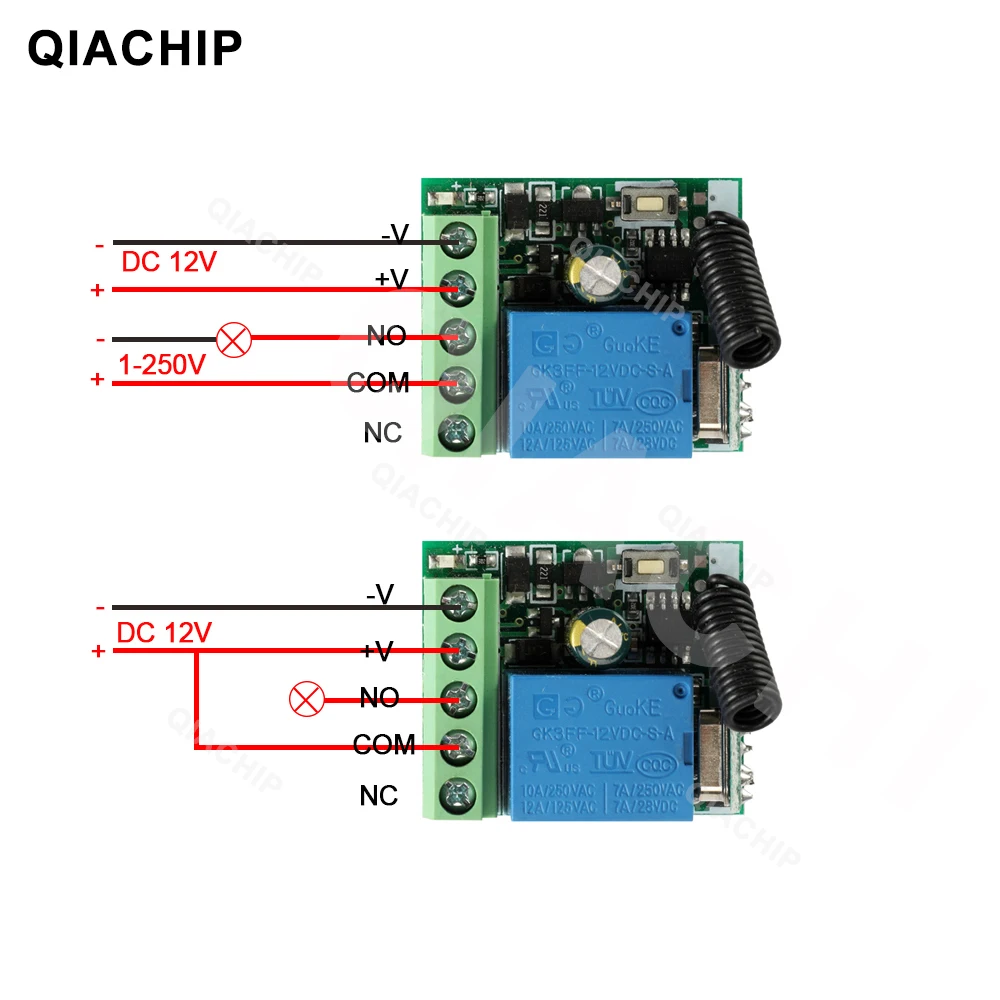

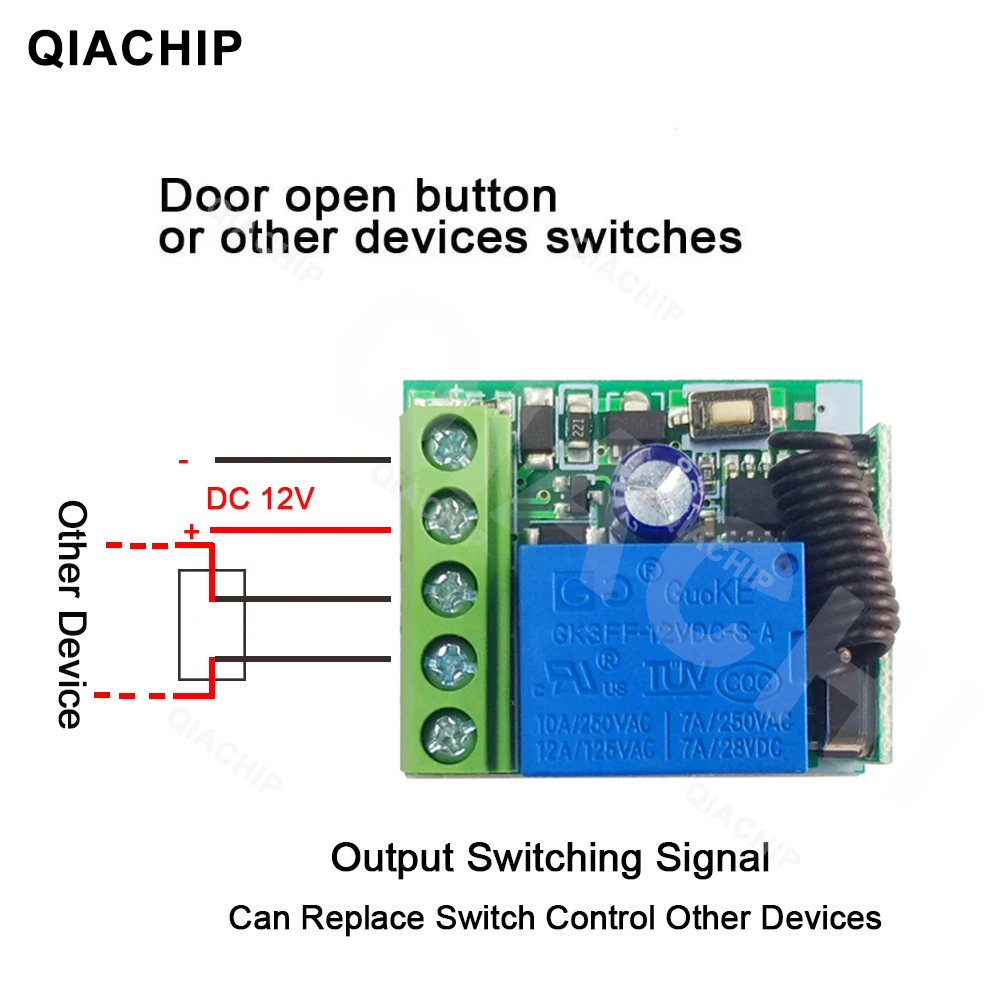

Номер модели: KR1201B-4.Режим модуляции: ASK.Режим работы: Мгновенный, переключающий, блокирующий и время задержки.Входное напряжение: 10 ~ 14 В постоянного тока.Частота RF: 433 МГц.Ток покоя: 5 мА.Чувствительность приема: >97dbm.Диапазон дистанционного управления: >100 м (свободное пространство).Проводной способ подключения: фиксированный столб проводки.Режим декодирования: программное декодирование MCU.Режим работы: Мгновенный, переключаемый, Блокируемый режим задержки времени (5s ,10s ,15s ).Схема проводки 1:+ V: 12V + (вход).-V: 12V - (вход).Нет: Обычный открытый (выход).COM: Common(Output).NC: нормальное закрытие (выход).Цвет: зеленый (печатная плата), черный (внешняя оболочка).Посылка Размеры: 3,9*3,5*2,5 см/1,53*1,18 * 0.98in.Вес посылка: 35 г/1,23 унций.Примечание:Посылка включает в себя различные продукты, потому что вы выбираете различные варианты.

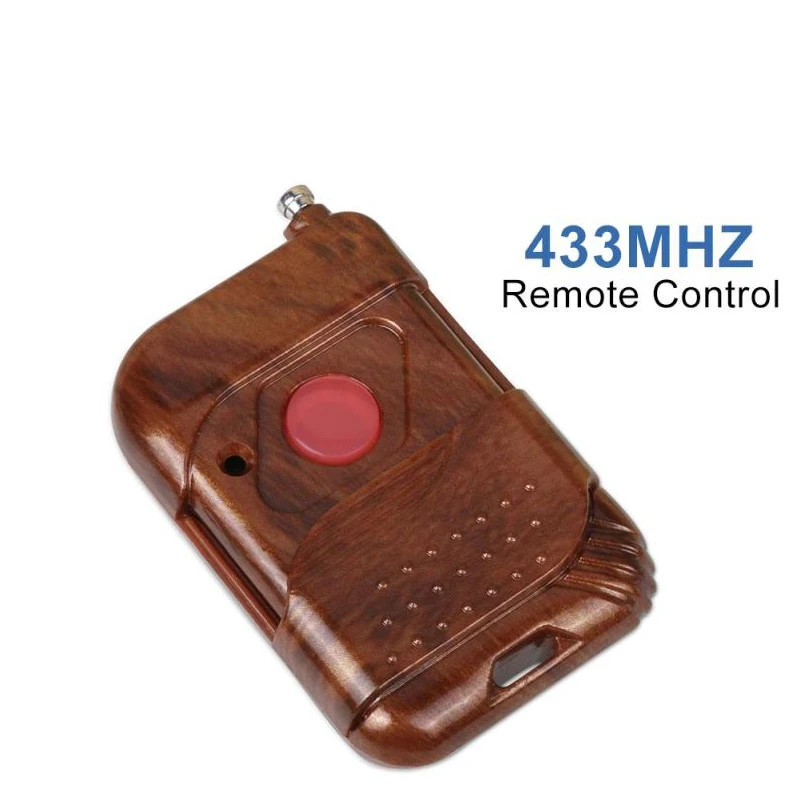

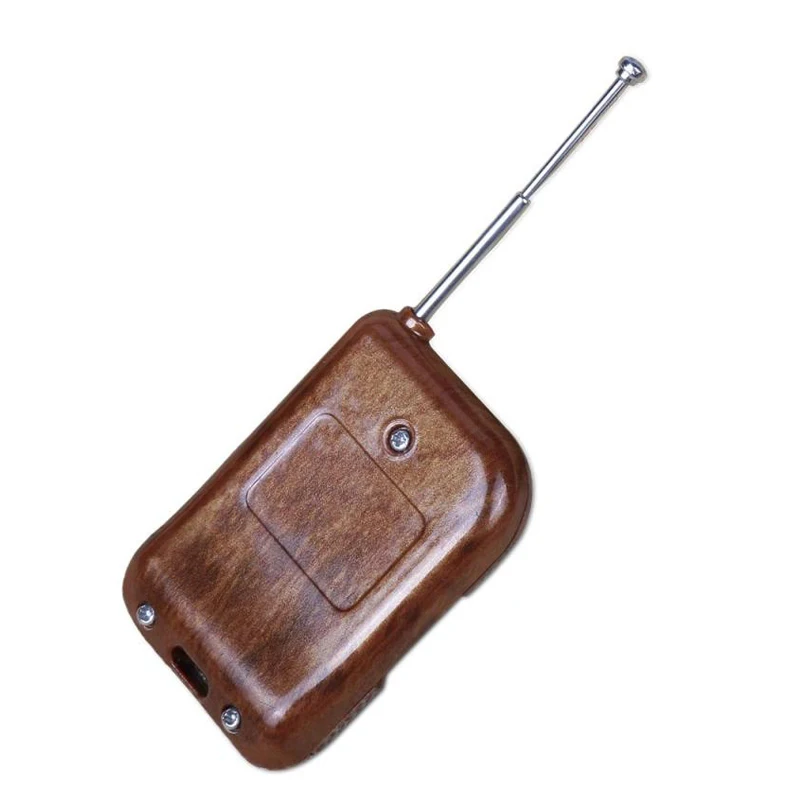

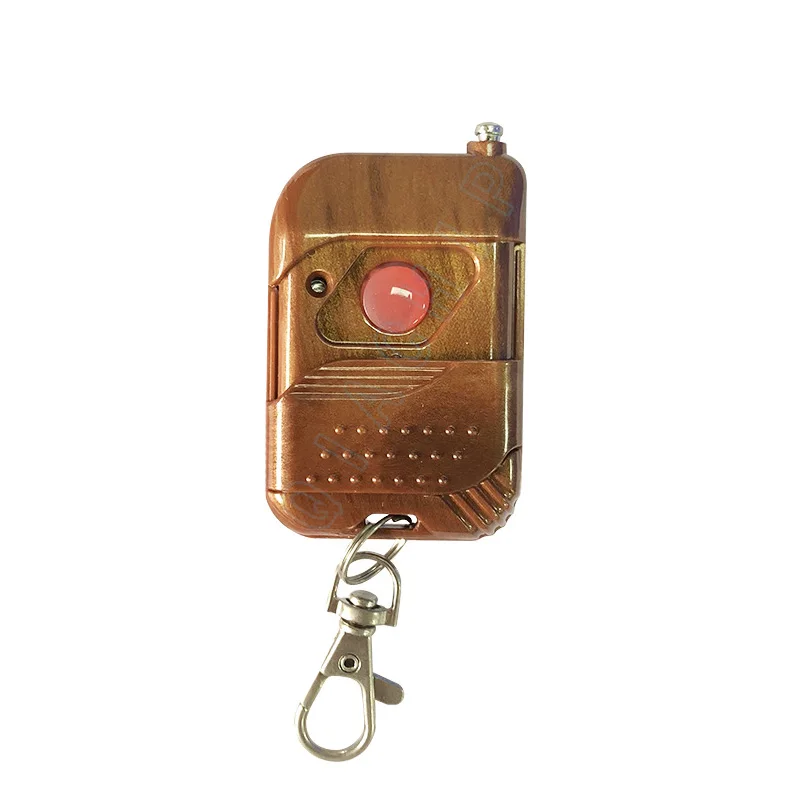

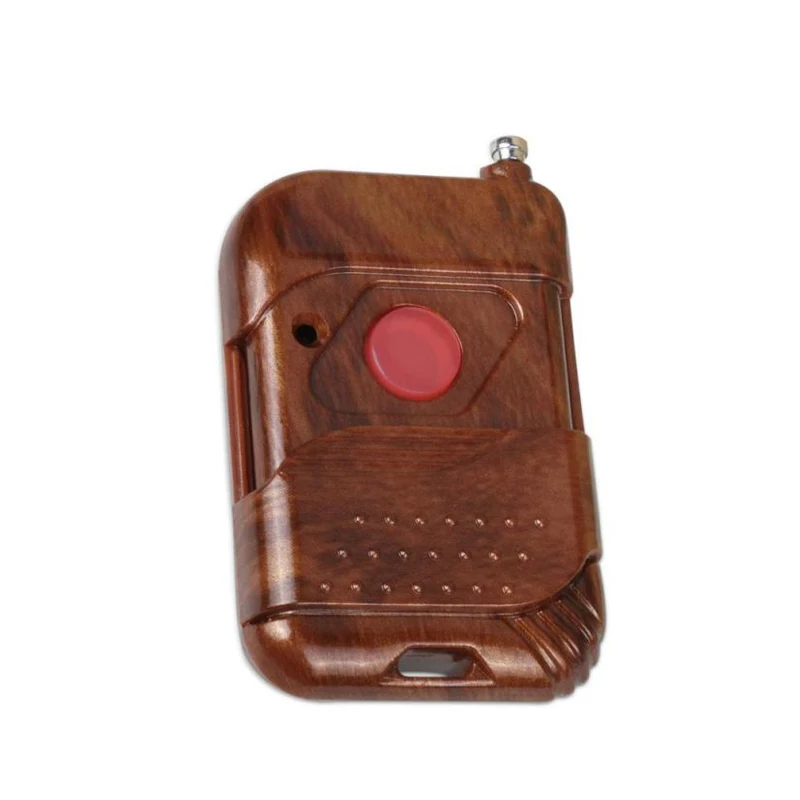

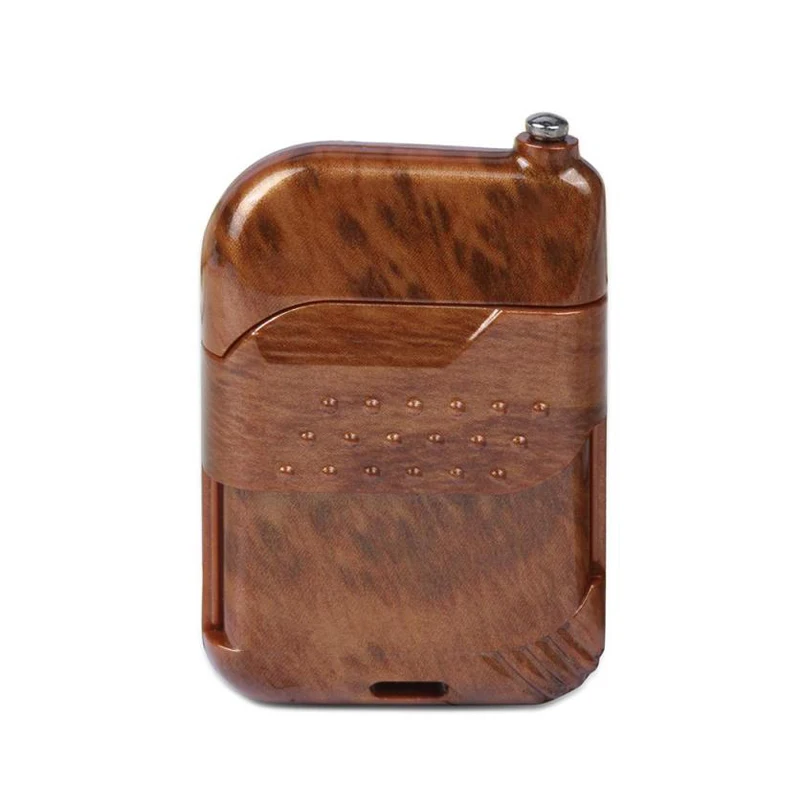

Характеристики передатчика:

Номер модели: KT11-4.Материалы: АБС-пластик.Канал: один канал.Тип кодирования: Обучающий код (1527).Частота F: 433 МГц.Система модуляции: ASK.Способ соответствия: фиксированный код.Рабочее напряжение: 12 В постоянного тока.Рабочий ток: <25 мА.Рабочая частота RF: 433 МГц.Мощность передачи: + 13 дБм.Расстояние дистанционного управления: 50 м (обратите внимание, что расстояние 100 м-идеальное расстояние без каких-либо блоков и помех сигнала. Он будет расти и падать примерно на 10%-50% с блоком и сигнальными помехами).Цвет: коричневый.Посылка Размеры: 6,8*3,5*1,5 см/2,67*1,37 * 0.59in.Посылка Вес: 28 г/1,0 oz. Нажмите на изображение для просмотра в полный размер

Описание операции:

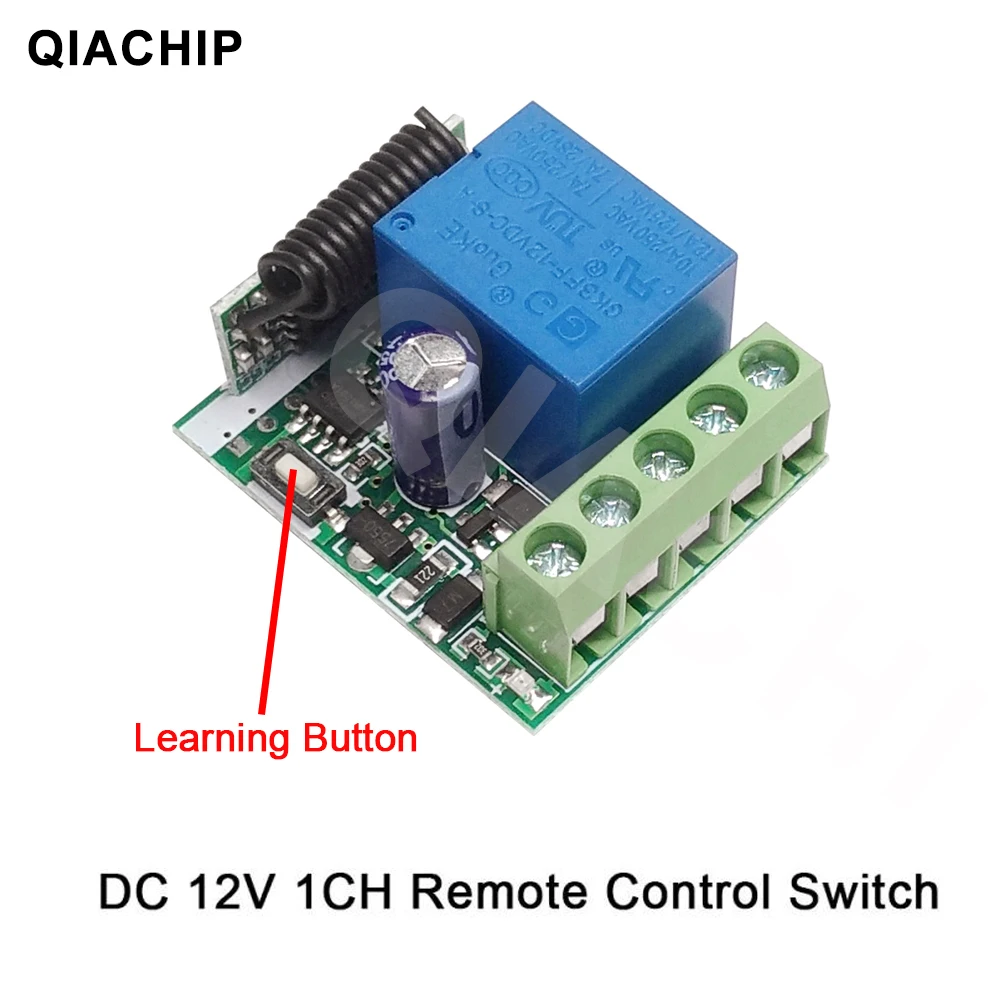

О режиме работы:Изучение кода: (мгновенный)Нажмите кнопку обучения на приемнике один раз, инициируйте мгновенный режим обучения.Просто подождите, пока включится светодиодный индикатор.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать и выключаться.Через 3 секунды обучение успешно.Изучение кода: (переключение)Нажмите клавишу обучения на приемнике дважды, начните переключать режим обучения.Просто подождите, пока включится светодиодный индикатор.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать и выключаться.Через 3 секунды обучение успешно.Изучение кода: (фиксация)Примечание: для режима блокировки, чтобы узнать больше пультов дистанционного управления, вам нужно две разные кнопки, первая кнопка для «ON», вторая кнопка для «OFF».Например: Кнопка A = ON, кнопка B = OFF.Нажимайте клавишу обучения на приемнике 3 раза, запускайте режим блокировки обучения.Просто подождите, пока светодиодный индикатор на плате приемника начнет мигать и включится.Нажмите кнопку дистанционного управления A. Светодиодный индикатор мигает 5 раз.Нажмите кнопку дистанционного управления B. Светодиод мигает 5 раз.Через 3 секунды светодиодный индикатор снова отключается и успешно учится.A = ON , B = OFF.Изучение кода: (режим задержки времени) с помощью описания ниже, чтобы настроить следующий режим.Нажмите кнопку обучения на приемнике 4 раза, настройте на 5 секунд задержки.Нажмите кнопку обучения на приемнике 5 раз, настройте на 10 секунд задержки.Нажмите клавишу обучения на приемнике 6 раз, настройте на 15 секунд задержки.Светодиодный индикатор включается.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.Через 3 секунды обучение успешно.Сброс/очистка кода приемника:Нажмите клавишу обучения на приемнике 8 раз, светодиодный индикатор на приемнике мигает и выключается. Обратите внимание, что после сброса приемника все сопряженные пульты дистанционного управления должны быть повторно сопряжены, чтобы снова управлять приемником.Примечания:1. Пожалуйста, не заряжайте работу, вы должны выключить питание и работать после тестирования и коррекции электричества.2. Пожалуйста, немедленно измените батарею, когда напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближается передача).3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных помех, электромагнитных поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и приемной платой.4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование уменьшит производительность продукта и срок службы, если серьезно это может повредить продукты и даже сделать опасность для вашего сейфа.
