Привет друг, если вы платите по этой ссылке,
Вы получите:

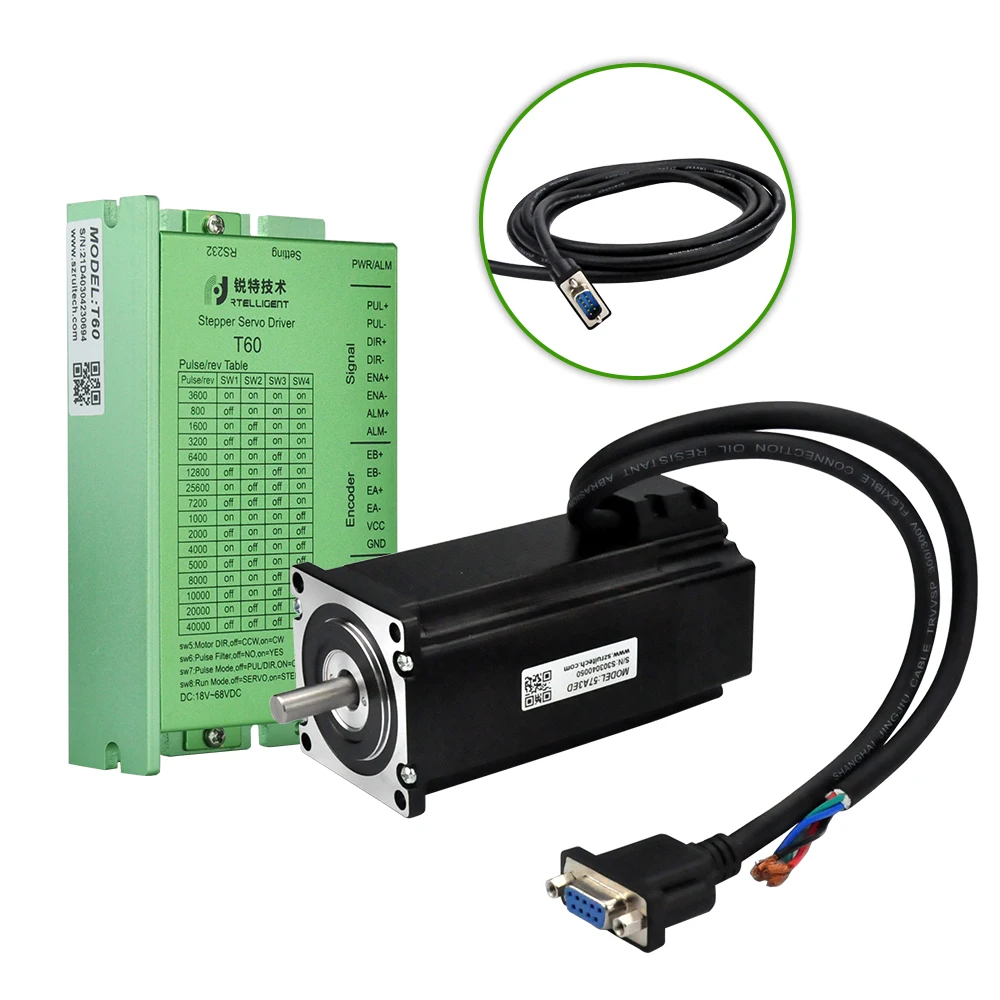

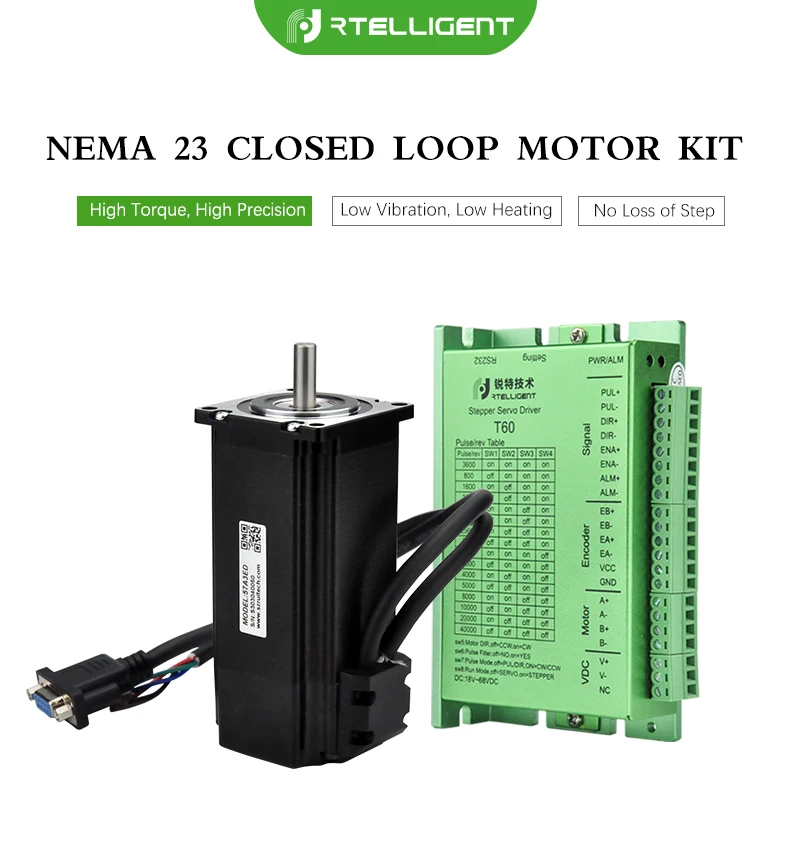

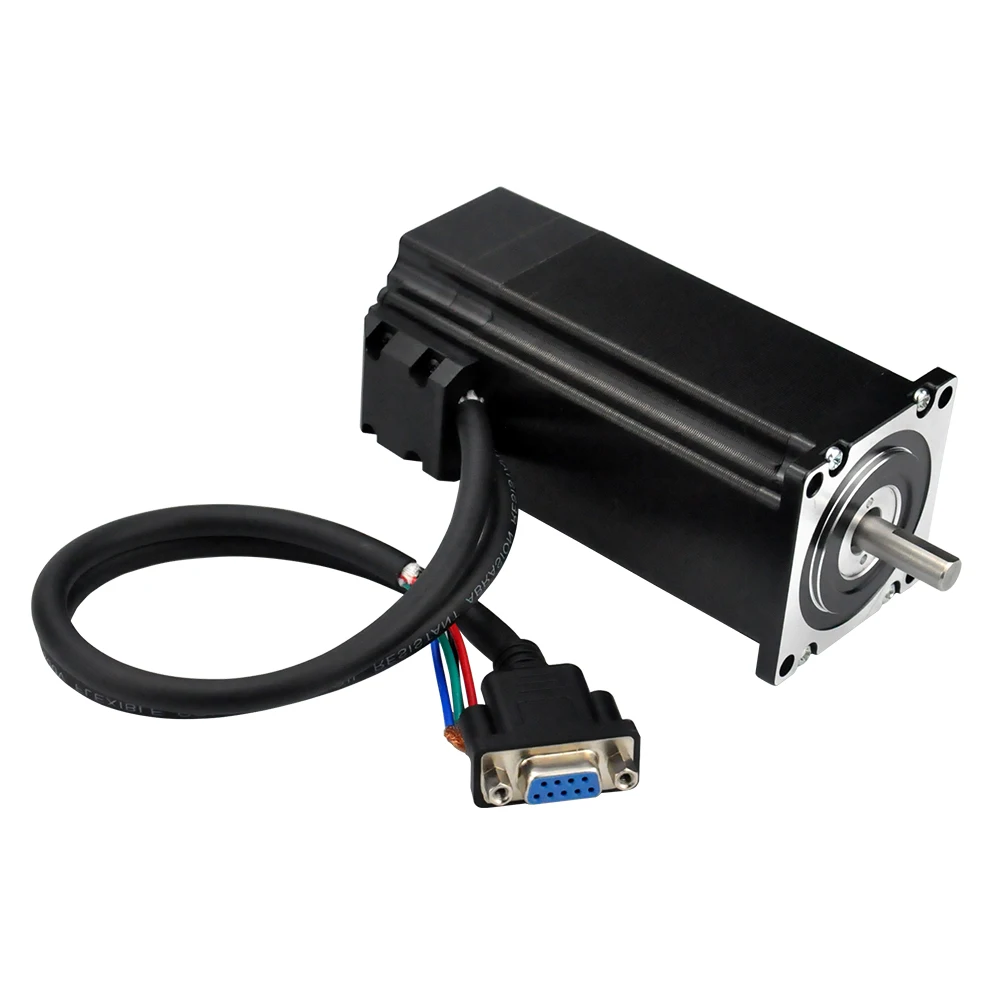

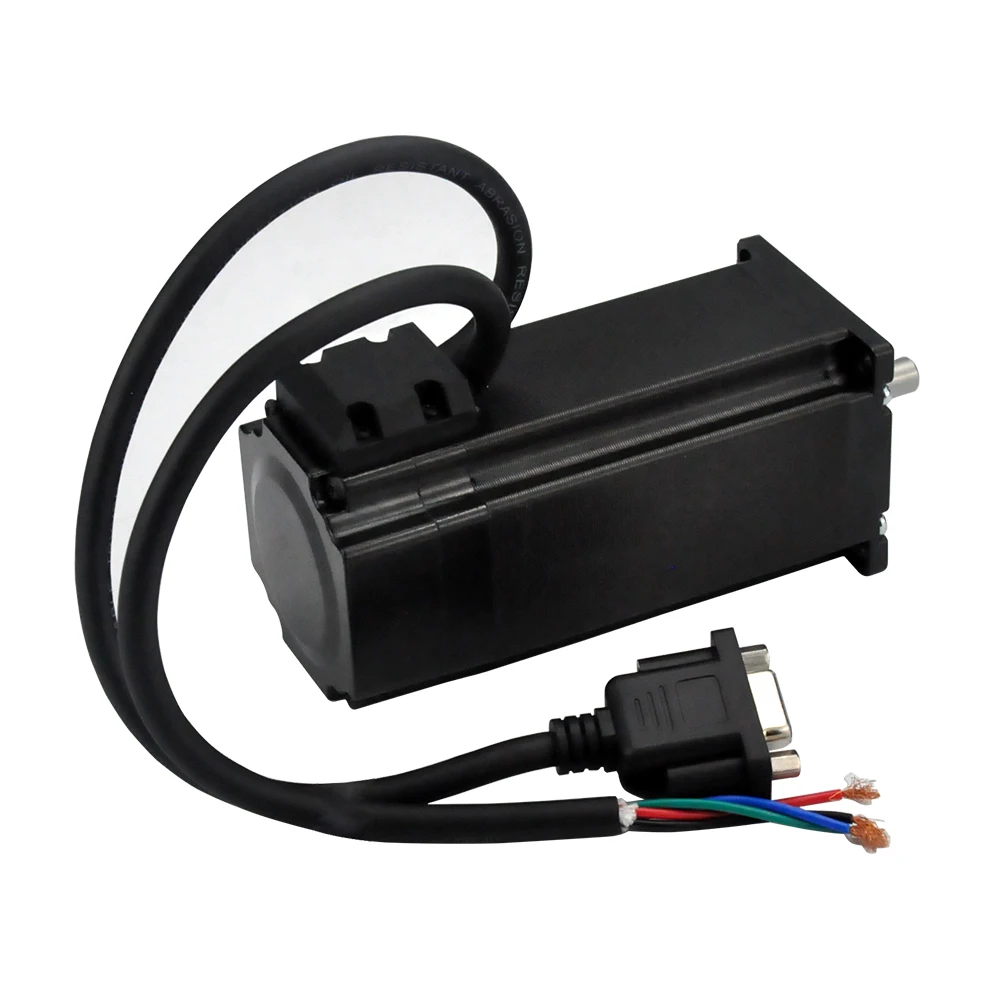

2 шт замкнутый контур 3N.M мотор 57A3ED
6 шт. замкнутый контур драйвер T60
Стоимость доставки DHL в Мехико.

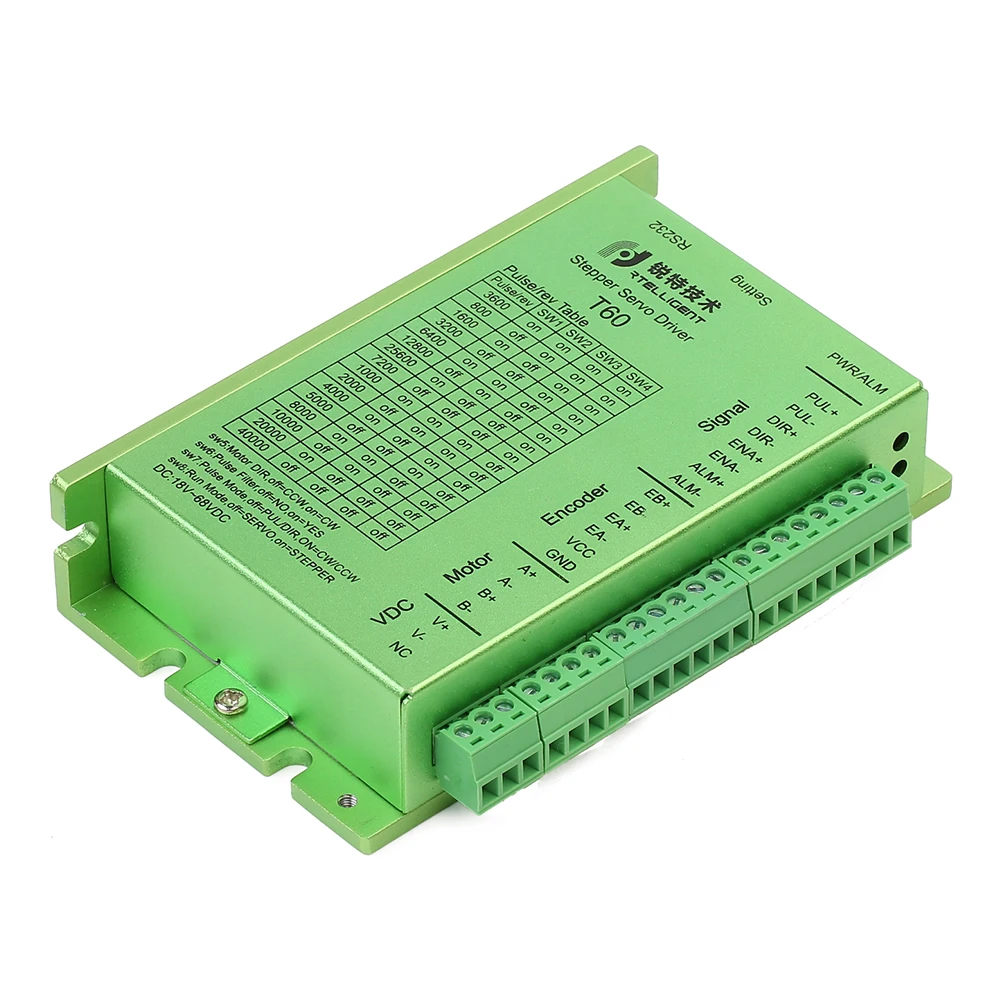

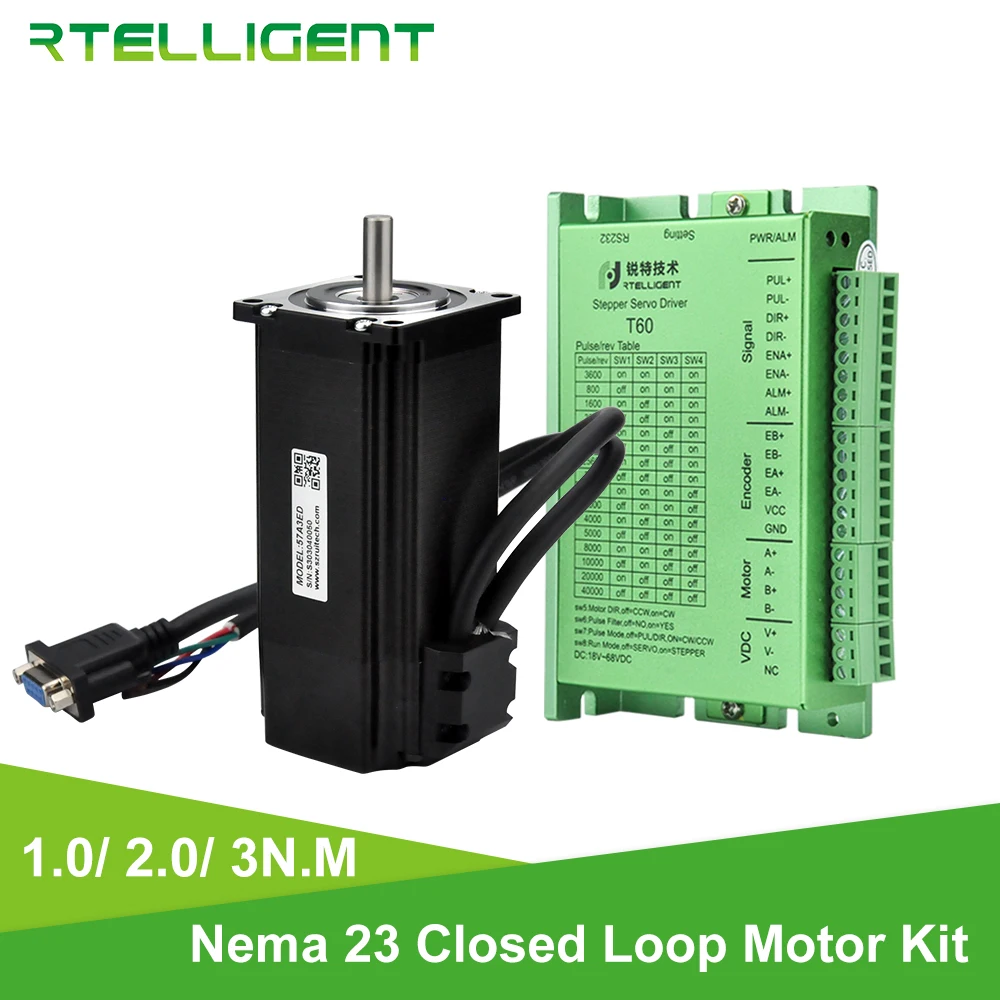

--- Шаговый Драйвер T60 ---
Руководство пользователя:
Https://drive.google.com/open?id=1NnbZRnmONaLUJqLOjFtF07NUz5WuBTq7
Импульсном режиме:
Монопуль/двойной пульс/Ортогональный пульс
Уровень сигнала:
Совместимость 3,3 ~ 24 В; Сопротивление серии не требуется для применения ПЛК
Напряжение питания:
24-50 В постоянного тока и 36 или 48 в рекомендуется
Типичное применение:
Авто-шуруповерт машина, сервораспределитель, машина для зачистки проводов, маркировочная машина, медицинский детектор, электронное сборочное оборудование и т. Д.
Функция
Описание деятельности

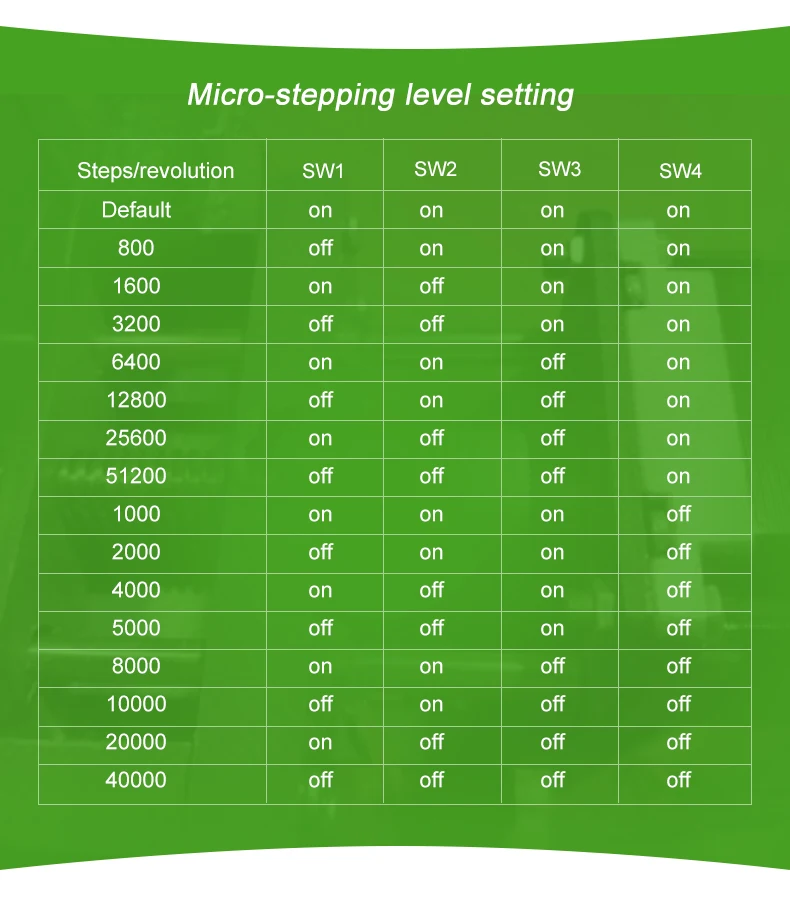

Установка номера микроступенчатого уровня
SW1-SW4, четыре DIP-переключателя, используются для выбора 16 микроступенчатых уровней в общей сложности. Пожалуйста, установите правильные уровни микроступеней в соответствии с описанием панели привода; Другие уровни микроступеней могут быть изменены с помощью программного обеспечения тестирования после включения всех SW1-SW4.

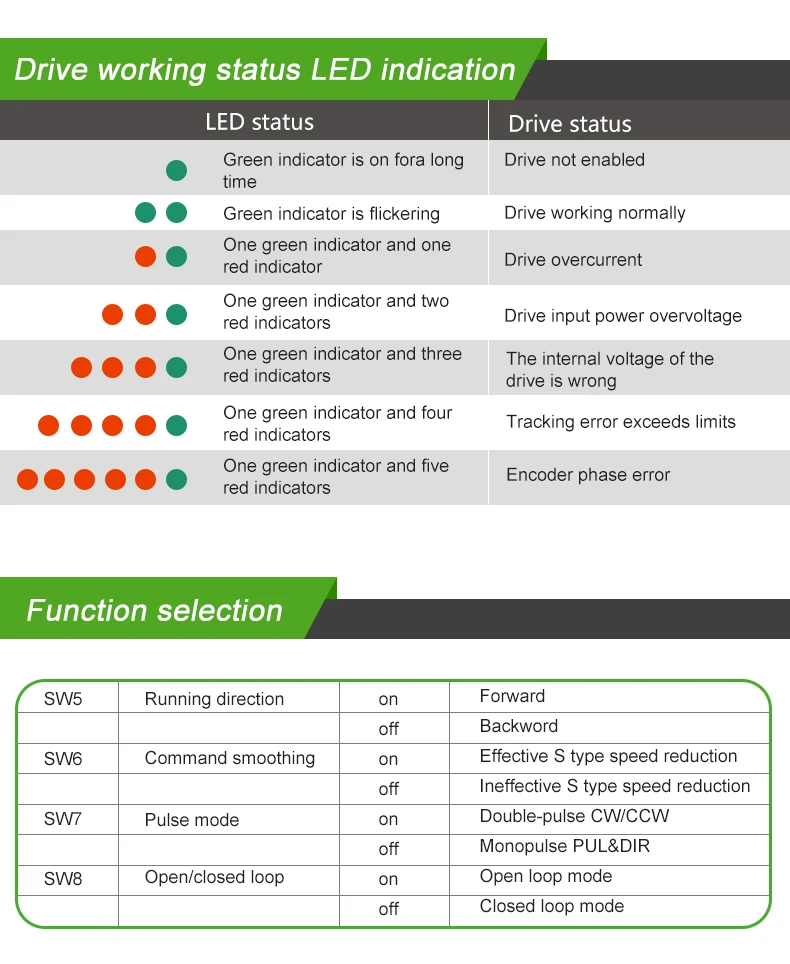

Установка во время бега
Направление
SW5 используется для выбора исходного направления работы двигателя. Установка может стать действительной после выключения и перезапуска накопителя.
Выбор импульсный разглаживания
SW6 используется для выбора включения функции сглаживания внутренней команды типа S. On означает, что функция включена, чтобы сделать Входной импульсный сигнал привода более плавным. Установка может стать действительной после выключения и перезапуска накопителя.
Импульсном режиме выбор
SW7 используется для выбора режима входного импульса, с выключением, относящимся к импульсу и направлению и к двойному импульсу. Он также может быть изменен в виде ортогонального импульсного режима с помощью программного обеспечения для тестирования. Установка может стать действительной после выключения и перезапуска накопителя.
Интерфейс сигнала
PUL + и PUL-положительные и отрицательные клеммы управляющего импульсного сигнала соответственно; DIR + и DIR-положительные и отрицательные клеммы направленного сигнала; ENA + и ENA-положительные и отрицательные клеммы включения сигнала; И ALM + и ALM-положительные и отрицательные клеммы сигнала тревоги.

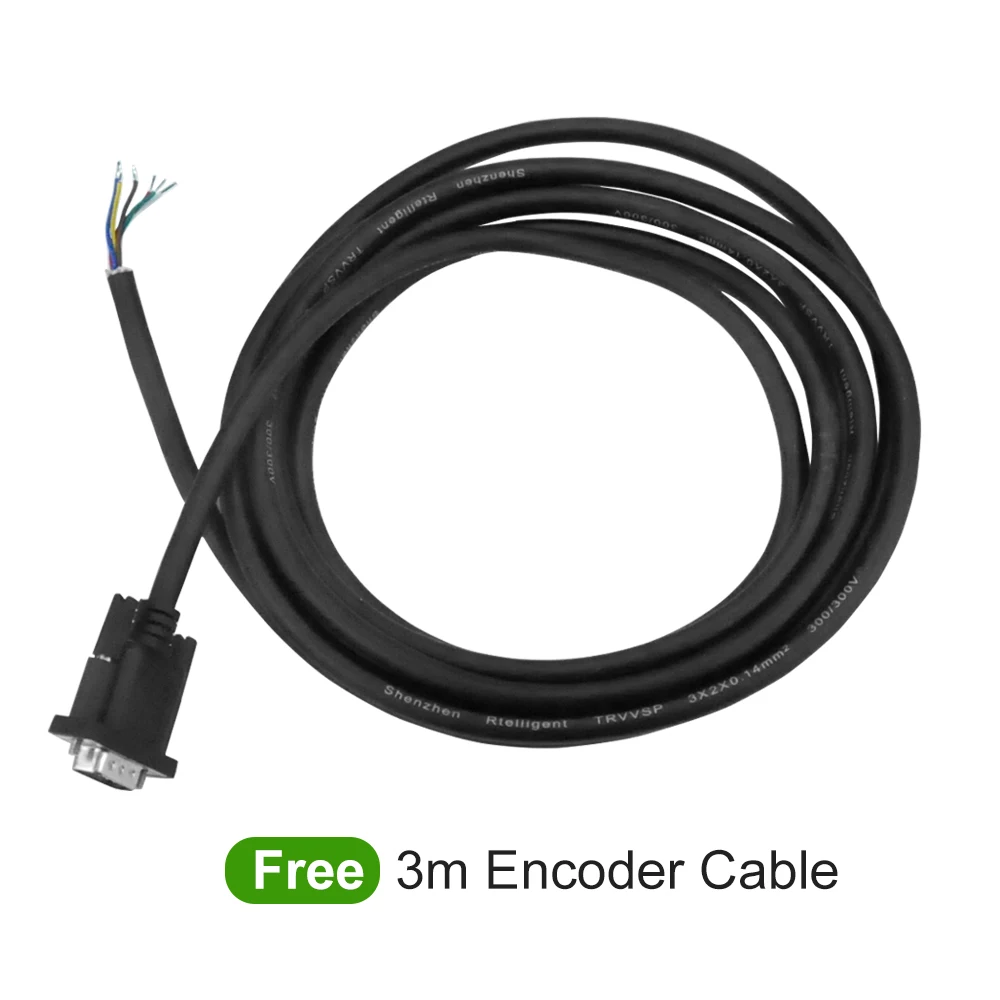

Кодер интерфейс
EB + и EB-это сигнальные интерфейсы в-направления кодировщика, EA + и EA- A-сигнальные интерфейсы направления кодировщика; И VCC и GND силовые интерфейсы кодировщика.
Интерфейс мотора
A +, A-, B + и B-это обмоточные интерфейсы шагового серводвигателя, которые должны быть соединены соответственно в соответствии с идентификационными цветами на двигателе и не могут быть заменены.
Интерфейс питания
V + и V-это положительные и отрицательные клеммы входной мощности постоянного тока соответственно, с NC, указывающим null.T60 работает в диапазоне напряжения 24-50VDC и имеет мощность более 150 Вт.
