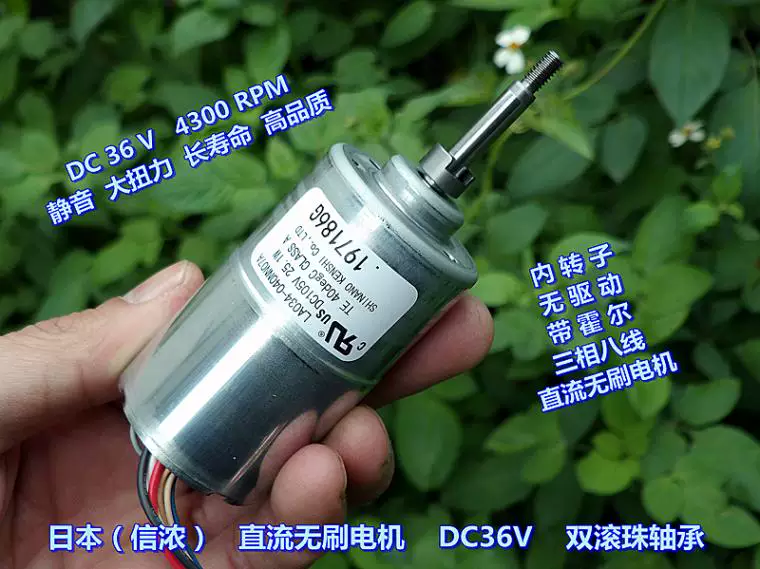

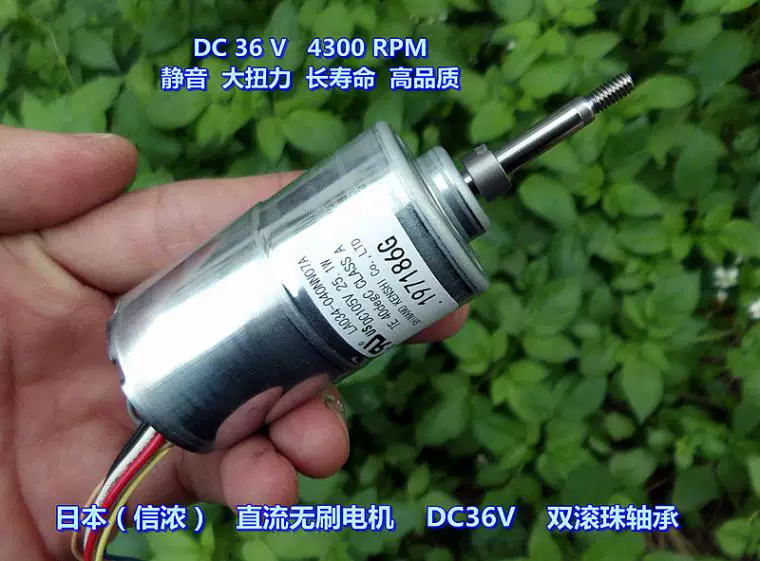

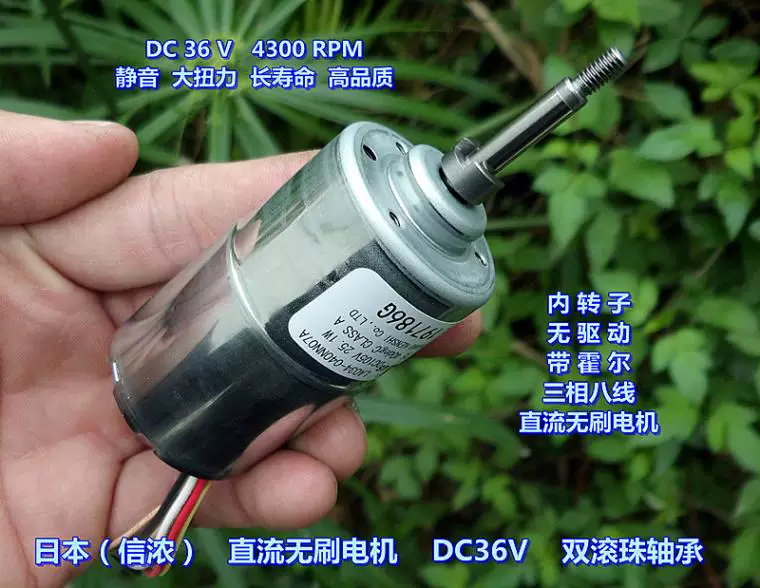

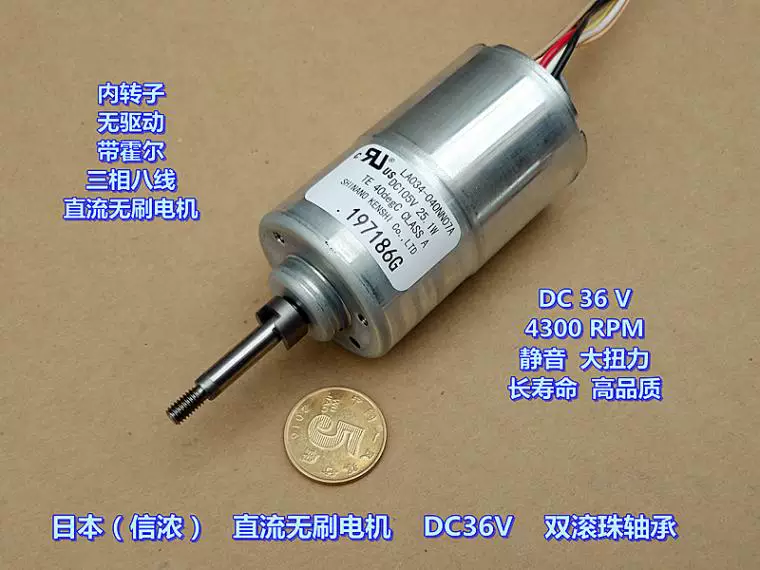

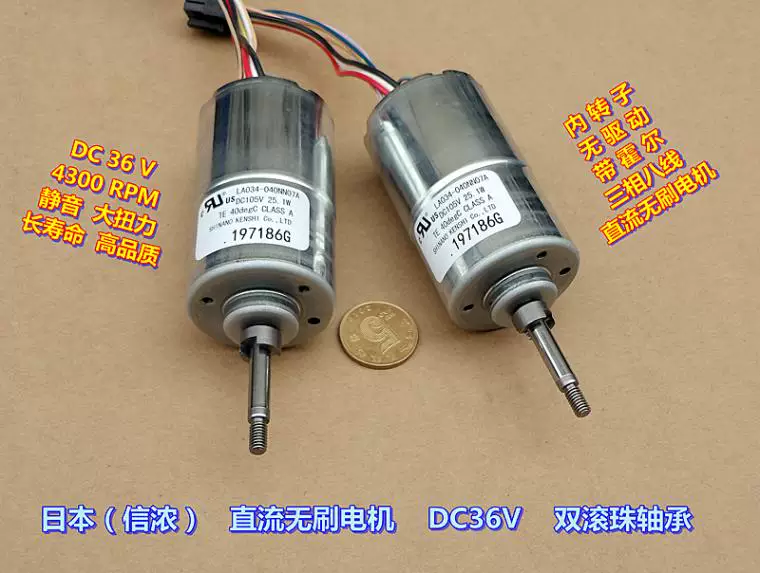

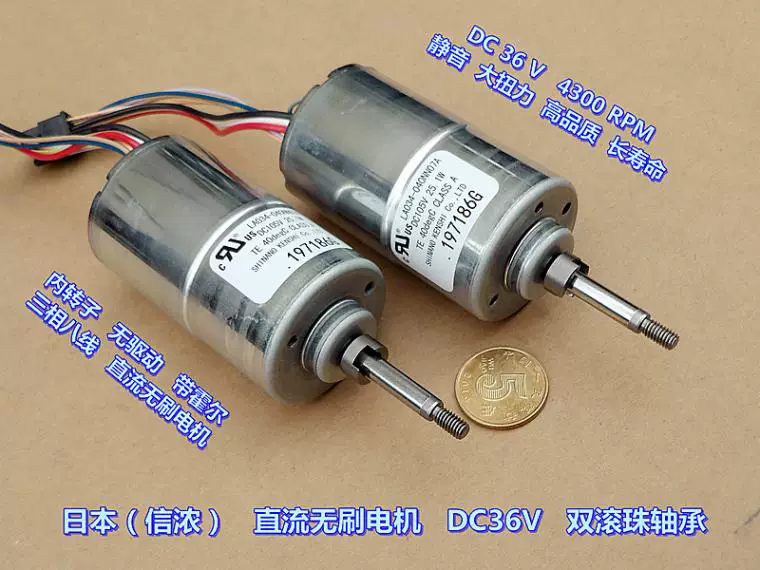

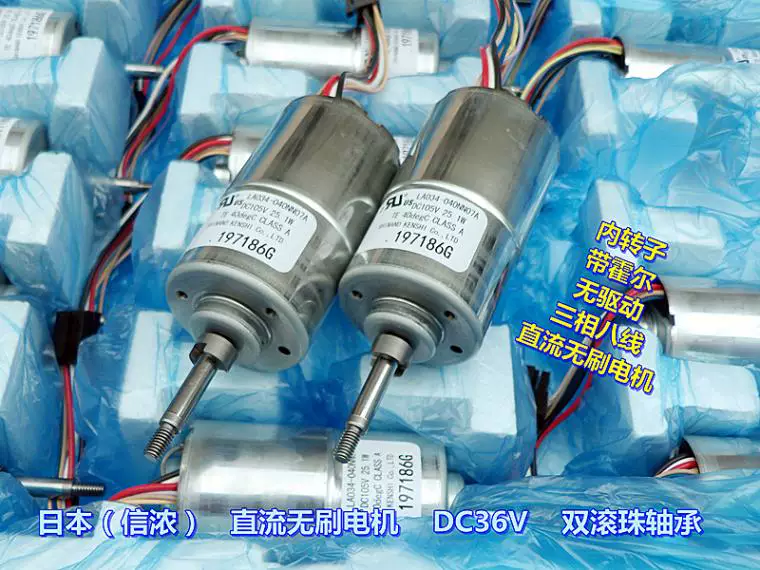

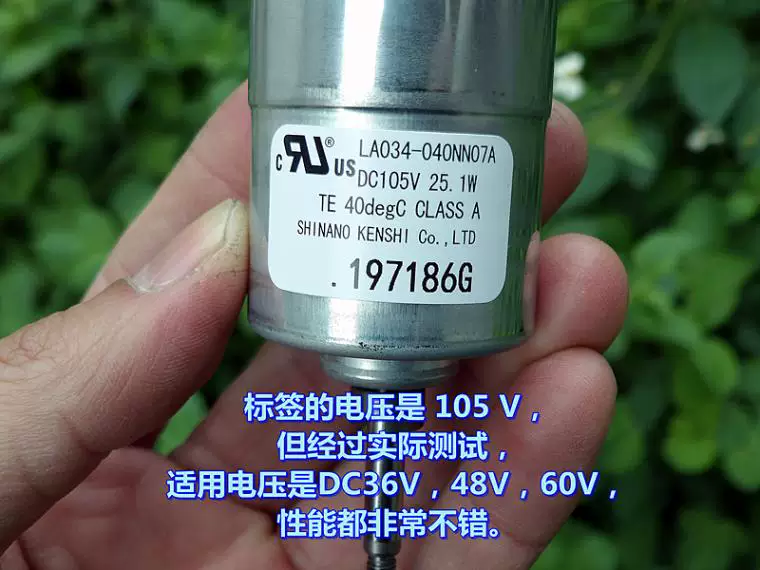

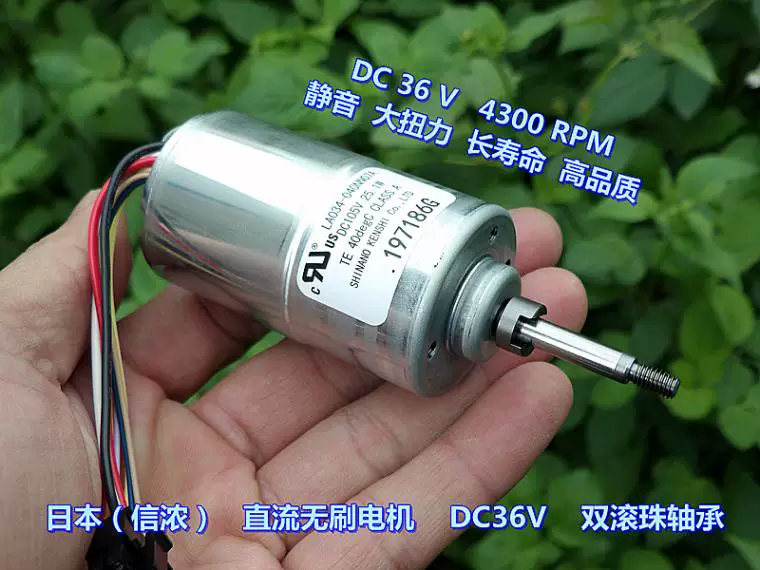

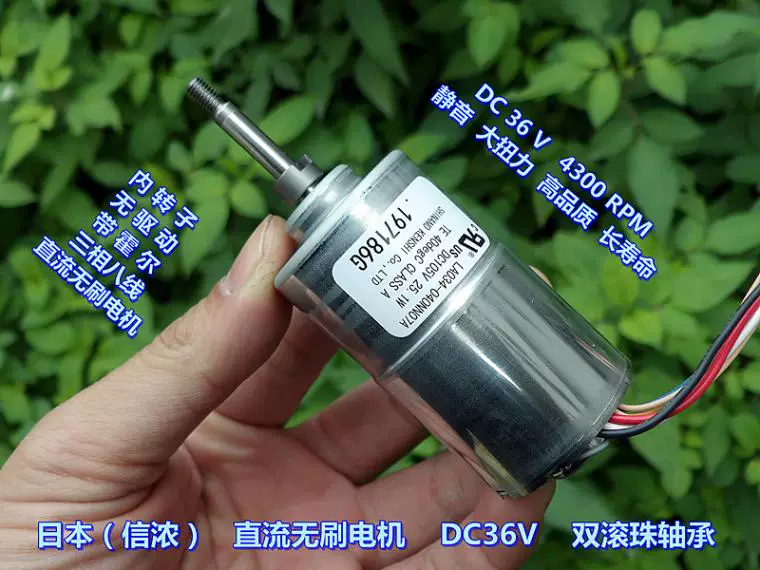

Япония (Shinano) трехфазный восьмипроводной бесщеточный двигатель постоянного тока, постоянный ток 36 В, 48 В, 4300 обмин, внутренний ротор без платы драйвера с Холом

(Коричневая линия в зале положительна, синяя линия отрицательна, а остальные три линии-выходные)

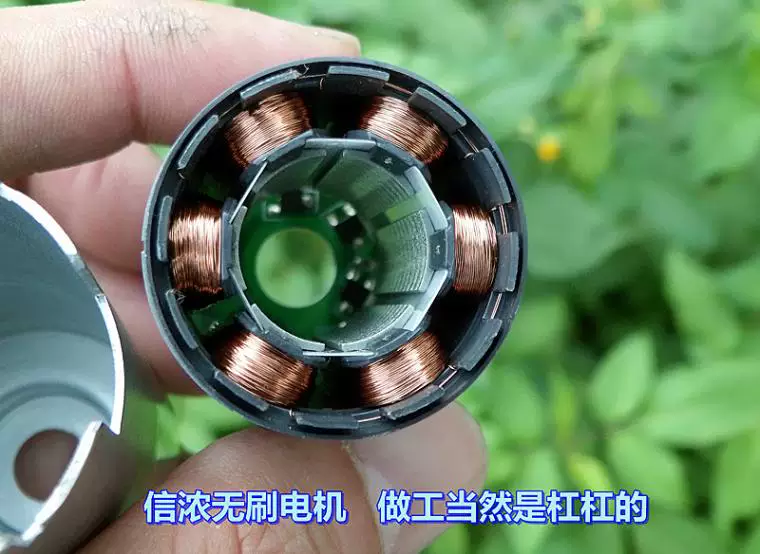

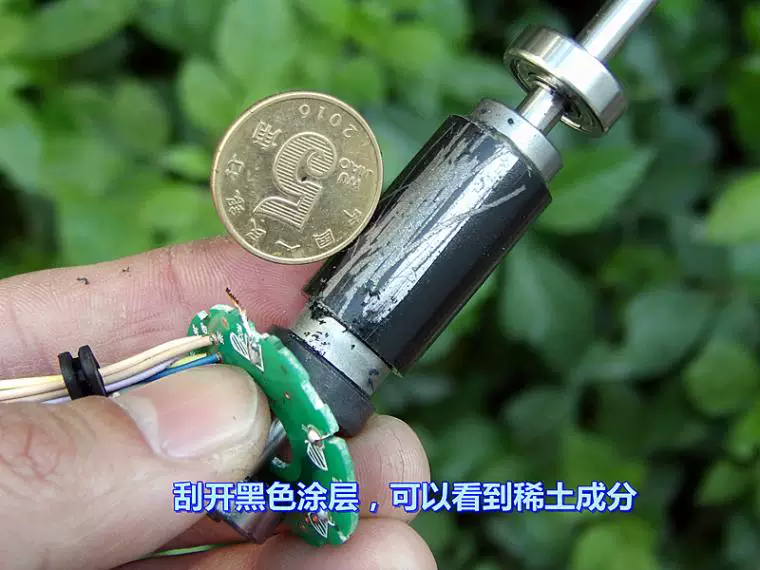

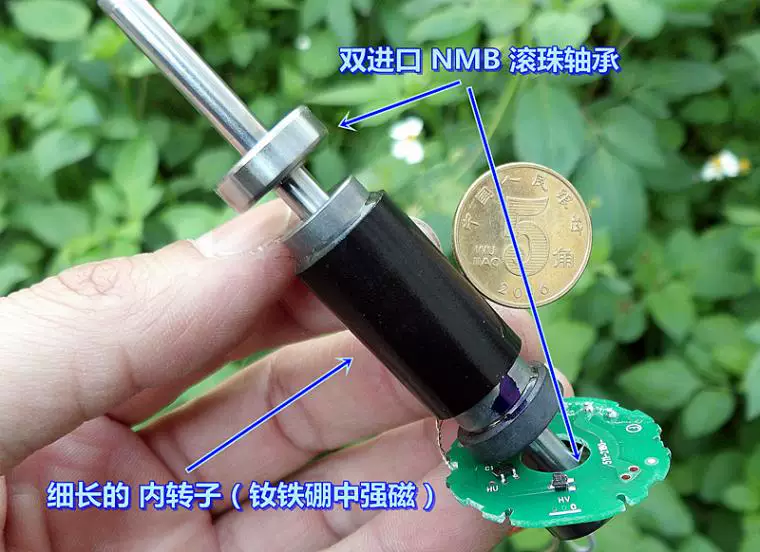

Поверхность ротора окрашена в черный цвет, поверхность соскабливается, хорошо видно состав редкоземельных участков. Хотя это не высокопрочный магнит из неодима-железа-бора, он очень сильный и средне-сильный магнит.

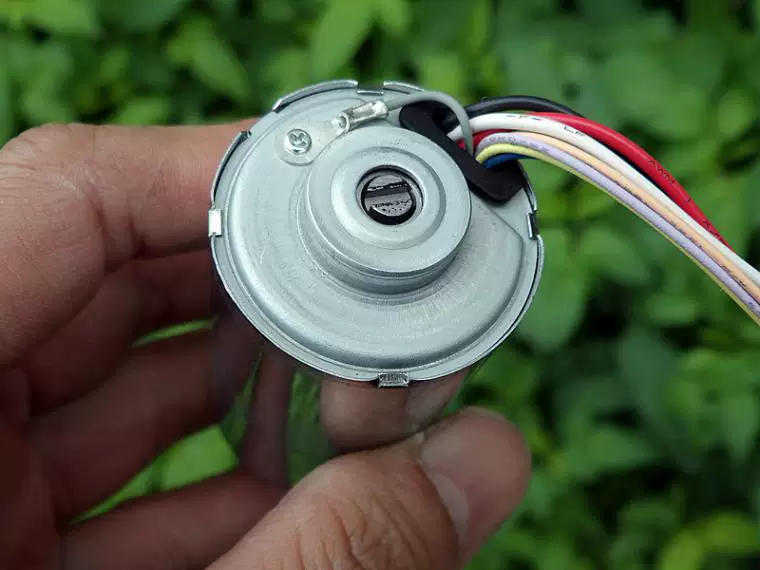

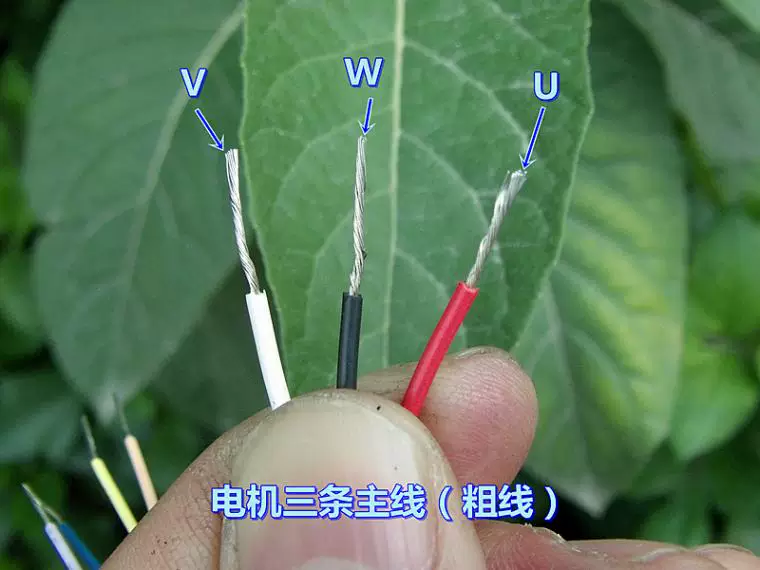

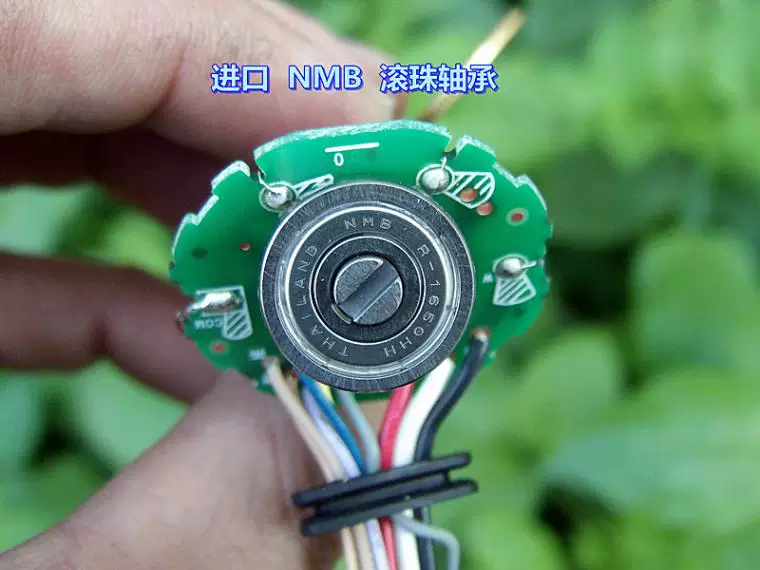

Нормальный срок службы бесщеточного двигателя очень долгий. В двигателе используются высококачественные шарикоподшипники NMB, что делает их более стабильными и безопасными. Ведущий конец представляет собой клемму 8 P, которую можно вырезать непосредственно, если она не используется. Три толстых провода (красный провод, черный провод и белый провод) являются тремя основными проводами двигателя:

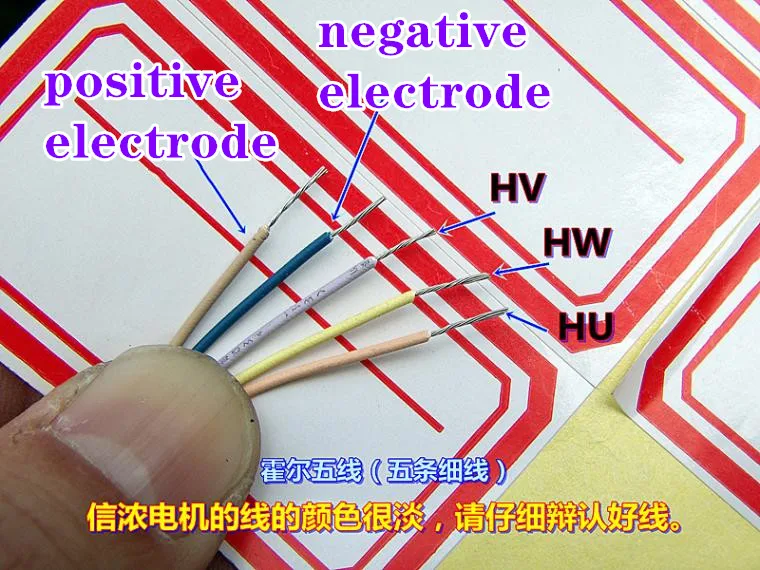

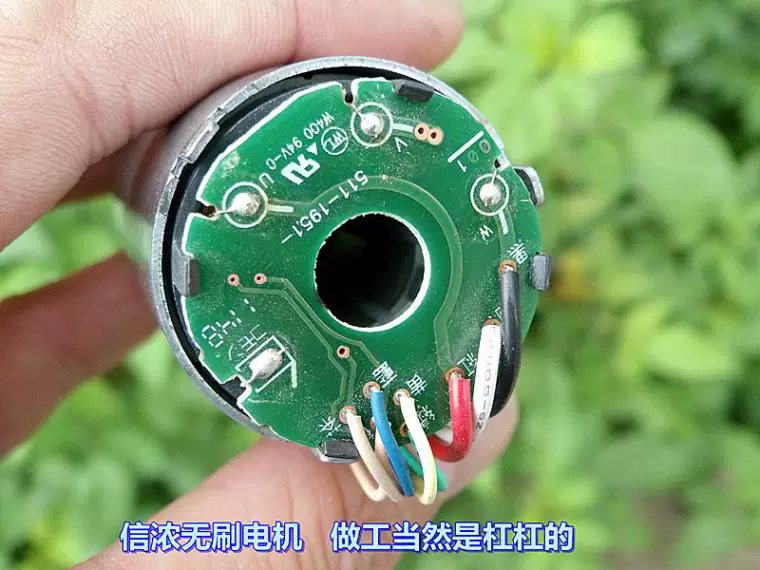

Пять тонких проводов-это пять проводов холла. Среди них цветной провод подключается к положительному полюсу, синий провод подключается к отрицательному полюсу, а остальные три провода-к выходным линиям сигнала. Обратите внимание, что положительный и отрицательный полюса нельзя подключить неправильно. Цвет провода двигателя Shinano относительно светильник, пожалуйста, обратите внимание, чтобы внимательно различать цвет линии.

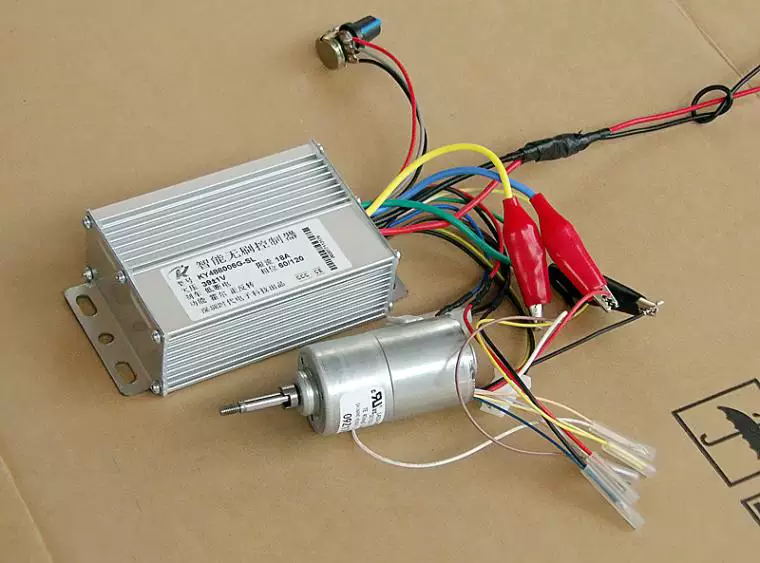

Универсальный привод электромобиля может идеально управлять этим двигателем (вы можете подключить только 3 или 8 проводов), вы также можете регулировать скорость, вы также можете повернуть направление, если вы подключаете только 3 провода, он также может управлять им на 12 В постоянного тока, Но если вы хотите подключить 8 проводов, минимальное напряжение 24 В постоянного тока для управления этим двигателем, считается, что это отношения холла. Однако крутящий момент при использовании DC12V слишком мал, на самом деле это не имеет особого смысла.
