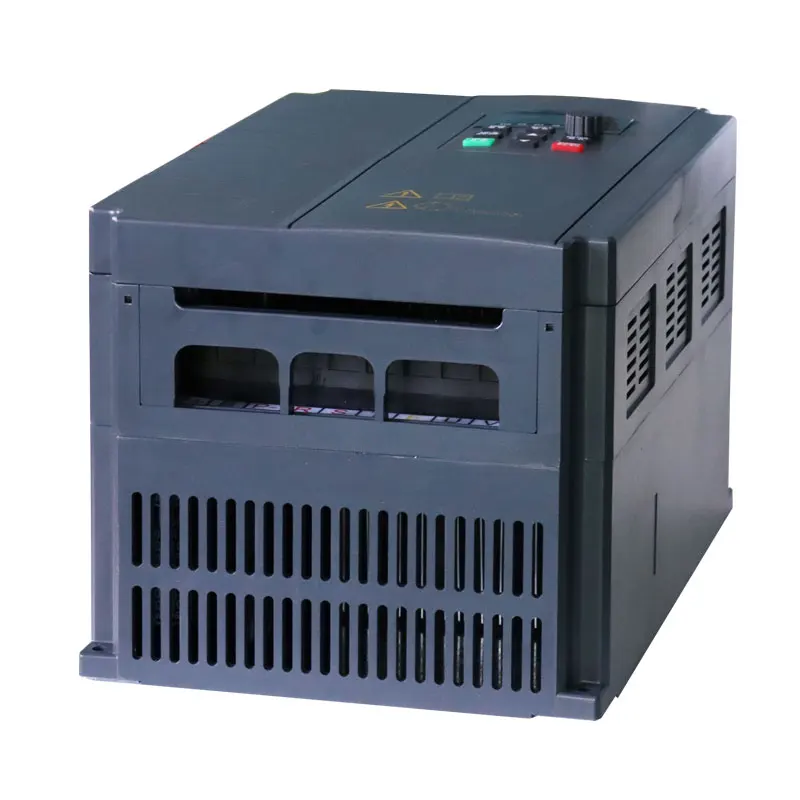

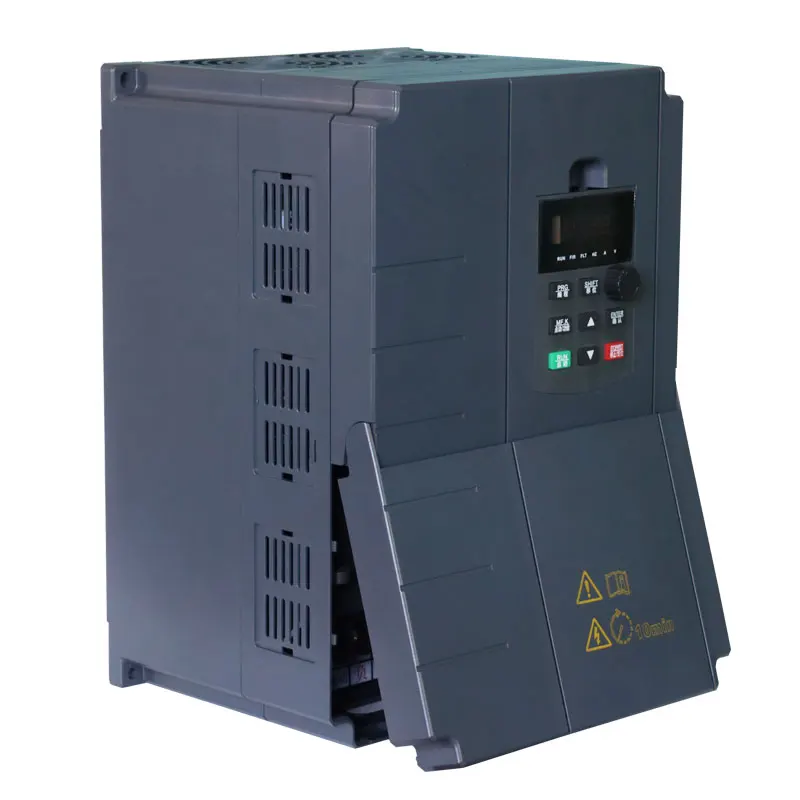

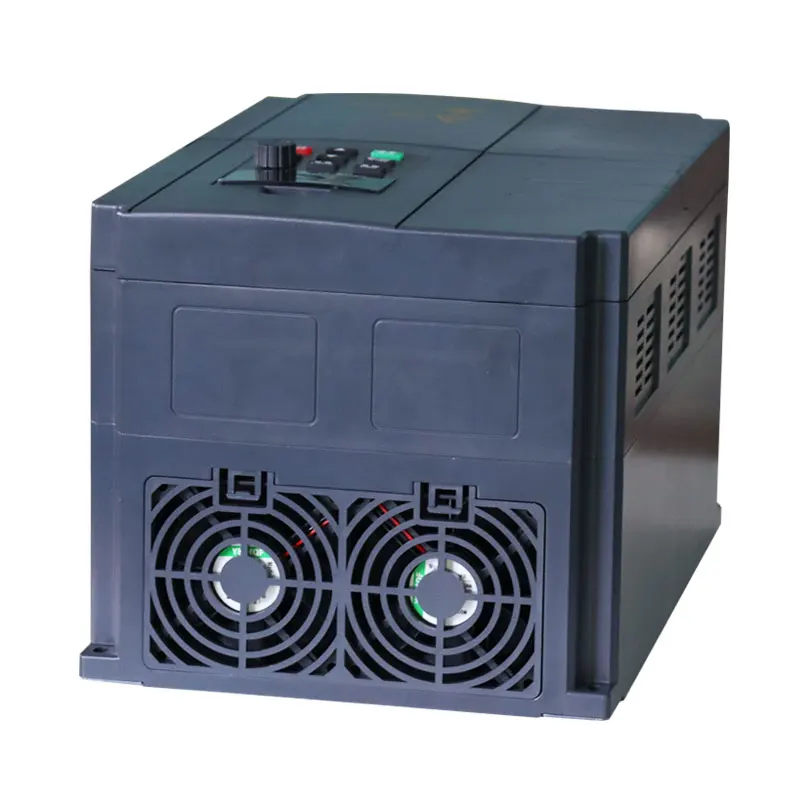

Для ЕС 380 В 15 кВт 22 кВт 30 кВт 3-фазный вход 3-фазный выход универсальный преобразователь частоты VFD

Инструкции по выбору типа:

А. Пожалуйста, внимательно прочитайте инструкции по продукту, выберите тип в соответствии с функциями и мощностью, которые вам нужны, и избегайте повреждений, вызванных неправильной проводкой;

B. Регулирование скорости трехфазных двигателей переменного тока с шестью или более этапами. Пожалуйста, приобретите конвертер с более высокой мощностью, чем двигатель;

C. Если вы не знаете, как выбрать тип, вы также можете связаться с нами, чтобы дать вам несколько предложений.

• Наши продукты используют векторную технологию третьего поколения и обладают отличной производительностью.

А. 0,5 Гц может обеспечить 150% пусковой крутящий момент.

B. Скорость отклика крутящего момента менее 20 мс.

C. Обеспечение ограничения крутящего момента для защиты безопасности оборудования.

• Наши продукты имеют мощные функции.

А.Функция ограничения тока-Избегайте частого перегрузки по току сигнала преобразователя частоты.

B.Мощность dip ездить через-Мгновенный преобразователь времени отключения питания не отключится.

C.Простое программирование ПЛК-Может достигать скорости до 16 сегментов.

D.Множественная защита двигателя-Короткого замыкания, фазового отсутствия, перегрузки по току, перенапряжения, низкого напряжения, перегрева, защиты от перегрузки и т. Д.

• Наши продукты имеют комплексную конфигурацию.

А.Встроенный тормозной блок-Функция тормоза может быть реализована путем соответствия сопротивления тормозов

B.18 функциональных терминалов-Сотни функций могут быть реализованы через различные комбинации

C.Стандартная связь RS485-Он может общаться и контролировать удаленно с ПЛК или ПК.

D.Релейный выход-Более сложные функции управления связью могут быть реализованы.

Схема проводки

Схема электропроводки

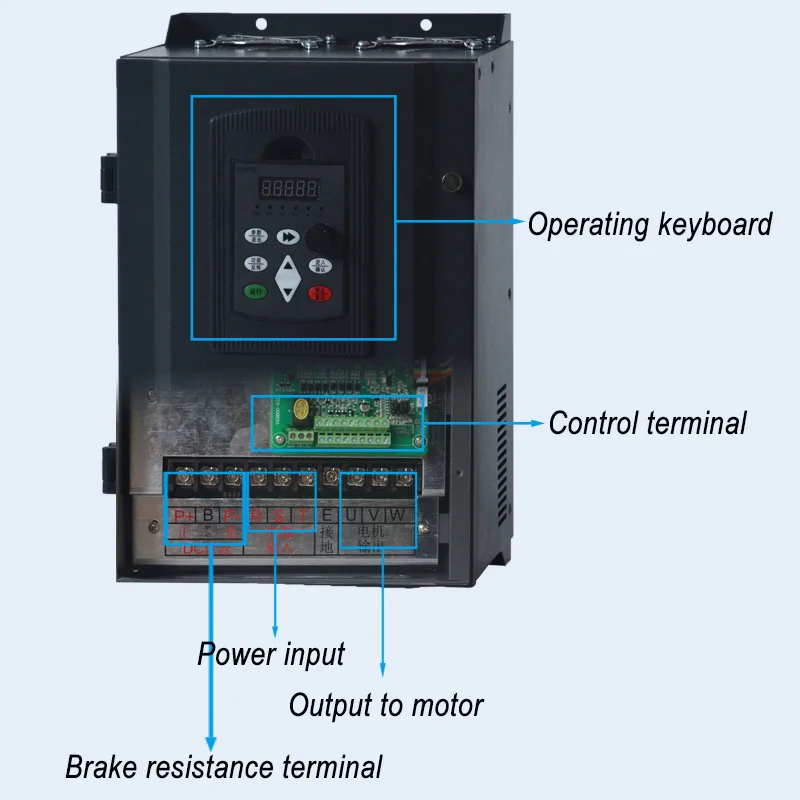

R, S, T являются входными клеммами трехфазного источника питания преобразователя частоты.

U, V, W являются выходными клеммами преобразователя частоты и подключен трехфазный асинхронный двигатель.P и P B-соединительные клеммы тормозного сопротивления. P и P B-соединительные клеммы тормозного сопротивления.

Информация о продукте

• Наша технология продукции

А. Схема проводки терминала нашей продукции

B. Техническая спецификация для наших продуктов

Стандартные функции

Максимальная частота

Векторное управление: 0-500 ГцV/F контроль: 0-500 Гц

Несущая частота

1-16 кГцЧастота несущего устройства автоматически настраивается на основе характеристик нагрузки.

Разрешение входной частоты

Цифровая настройка: 0,01 ГцАналоговая Настройка: Максимальная частота x 0.025%

Режим управления

Бессенсорное векторное управление (SVC)Управление частотой (V/F)

Крутящий момент запуска

0,25 Гц/150% (SVC)

Диапазон скорости

1:200 (SVC)

Точность стабильности скорости

± 0.5% (SVC)

Точность управления крутящим моментом

± 5% для 10 Гц выше (SVC)

Увеличение крутящего момента

Индивидуальные boost 0,1% до 30,0%

Кривая V/F

Прямая Кривая V/F; Многоточечная Кривая V/F; Квадратная Кривая V/F; Полное разделение V/F;Половина V/F разделение

Режим пандуса

Прямой пандус S-curve rampЧетыре отдельных настройки времени ускорения/замедления в диапазоне от 0 С до 6500 с.

Торможение впрыска постоянного тока

DC впрыска торможения частота: 0 Гц до макс. Частота постоянного тока инъекций торможения активного время: 0,0 s до 36,0 s.Текущий уровень торможения впрыска постоянного тока: от 0% до 100%.

Пробежка

Частотный диапазон пробежки Бег: 0,00 до 50,00 ГцУскорение/замедление время пробежки: 0,0 s до 6500,0 s

Встроенные несколько предустановленных скоростей

Система реализует до 16 скоростей с помощью простой функции PLC или с помощью цифровых входных сигналов.

Бортовой PID

Система реализует функцию пропорциональной алегрально-производной (PID) в замкнутом цикле управления.

Автоматическое регулирование напряжения (AVR)

Система поддерживает постоянное выходное напряжение автоматически, когда напряжение сетки изменяется через допустимый диапазон.

Контроль перенапряжения и перегрузки по току

Система автоматически ограничивает выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки. Система автоматически ограничивает выходной ток и напряжение во время работы, чтобы предотвратить частые или чрезмерные поездки.

Ограничение и контроль крутящего момента

Система автоматически ограничивает крутящий момент, чтобы предотвратить частые перегрузки по току во время работы.

Индивидуальные функции

Питание погружение-через

Отзывы о нагрузке энергия компенсирует Любое снижение напряжения, позволяя приводу продолжать работать в течение короткого времени во время отключения питания.

Быстрая профилактика перегрузки по току

Функция помогает избежать частых перегрузки по току.

Виртуальный ввод/вывод

Пять групп виртуального цифрового ввода/выходов (X /DO) поддерживают простое логическое управление.

Контроль времени

Диапазон времени: 0,0 до 6500,0 минут

Двухмоторный переключатель

Привод имеет две группы параметров двигателя и может управлять до двух двигателей.

Несколько полевых автобусов

Привод поддерживает четыре полевых автобуса:Modbus-RTU; PROFIBUS-DP; CANlink; CANopen

Запуск

Источник команд

Позволяет использовать различные методы переключения между командными источниками:Операционная панель (клавиатура и дисплей) терминал ввода/вывода управленияСерийное общение

Основной канал настройки частоты

Поддерживает до 10 каналов настройки частоты и позволяет различные методы переключения между каналами настройки частоты:Цифровая настройкаАналоговое напряжение аналоговый ток справочная информация импульсная связь ссылка

Вспомогательный канал настройки частоты

Поддерживает до 10 вспомогательных источников частоты и позволяет точно настроить вспомогательную частоту и основной и вспомогательный расчет.

Входные клеммы

Стандарт:Шесть цифровых входных (X) терминалов, один из которых поддерживает высокоскоростные импульсные входы до 100 кГц.Два аналоговых входа (AI), один из которых поддерживает только вход 0 to10 V, а другой поддерживает ток от 0 до 10 V и от 4 до 20 mA.

Выходные клеммы

Стандарт:Одиночный Высокоскоростной импульсный выходной терминал (открытый коллектор) для выхода сигнала квадратной волны в частотном диапазоне от 0 до 100 кГцОдиночный цифровой выход (DO) терминал Одно реле выходной терминалОдин аналоговый выходной (AM) терминал, который поддерживает либо ток на выходе в диапазоне от 4 до 20 мА или напряжение на выходе в диапазоне от 0 до 10 В.

Блокировка ключей и выбор функций

Ключи на панели управления могут быть заблокированы или частично заблокированы электронным способом для предотвращения случайной работы.Диапазон некоторых функций может быть ограничен допустимым диапазоном, чтобы предотвратить неправильные настройки.

Защита

Защита от потери фазы

Защита от потери входной фазыЗащита от потери выходной фазы

Мгновенная защита от перегрузки по току

Стоп, когда превышен 200% номинального выходного тока

Защита от перенапряжения

Остановка при напряжении шины постоянного тока выше 800 в

Защита от пониженного напряжения

Остановка, когда напряжение шины постоянного тока ниже 350 в

Защита от перегрева

Защита срабатывает, когда мост привода переменного тока перегревается.

Защита от перегрузки

Остановка после работы при 150% номинального тока в течение 60 секунд

Защита от избыточной силы тока

Остановки в тех случаях, когда 2,0 раз номинального тока привод переменного тока превышено.

Защита торможения

Защита от перегрузки Тормозного БлокаЗащита от короткого замыкания резистора торможения

Защита от короткого замыкания

Выходная фазовая защита от короткого замыканияЗащита от короткого замыкания от фазы выхода к земле

Защита окружающей среды

Место установки

Установите привод переменного тока там, где он находится в помещении и защищен от прямых солнечных лучей, пыли, коррозионных или горючих газов, масляного дыма, пара, попадания воды или любой другой жидкости и соли.

Высота

Ниже 1000 мЕсли высота превышает 1000 м, снимите скорость привода в соответствии с разделом 1,5 de-rating.Макс. 3000 м для LVD требования к директиве.

Рабочая температура

-10 ℃ до + 50 ℃Если температура окружающей среды не находится в этом диапазоне, снимите скорость привода в соответствии с разделом 1,5 de-rating.

Температура хранения

-20 ℃ до + 60 ℃

Влажность

Менее 95% относительной влажности без конденсации.

Вибрация

Меньше, чем 5,9 m/s2 (0,6 г).

Степень загрязнения

PD2

Категория перенапряжения

OVC III
