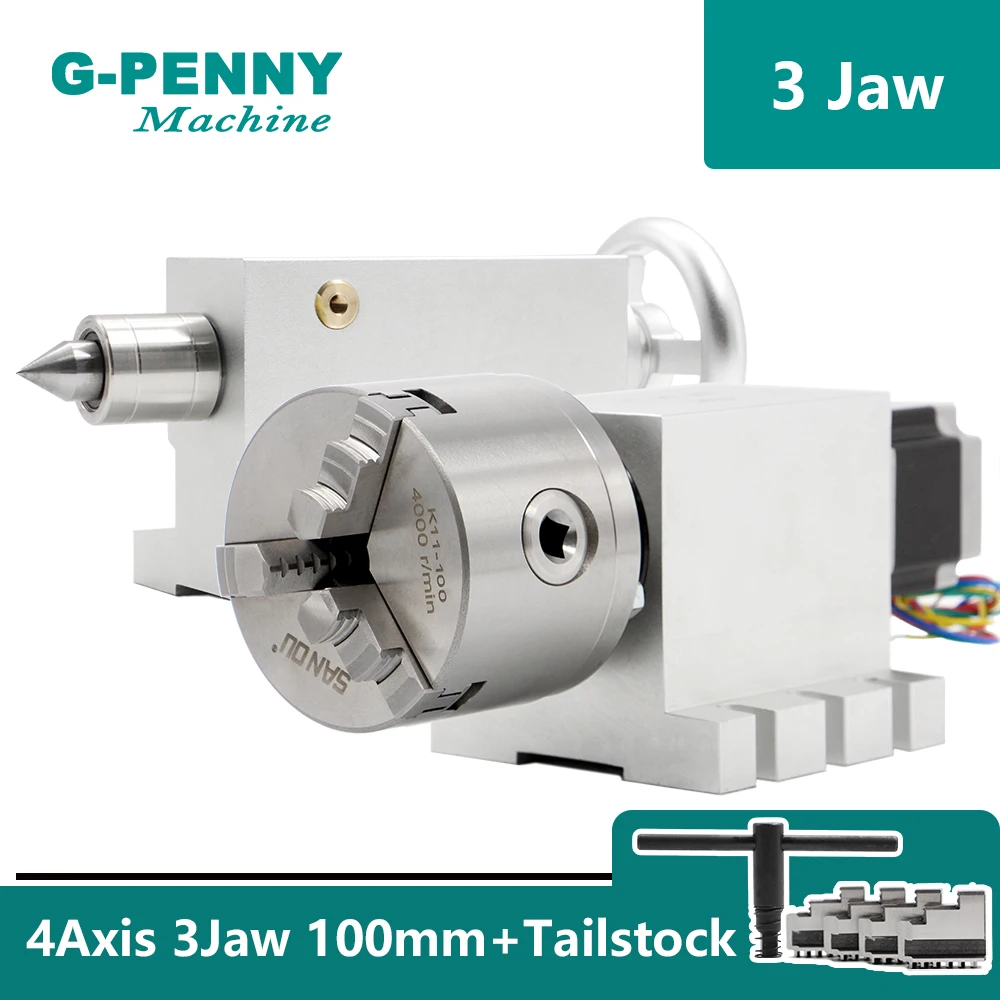

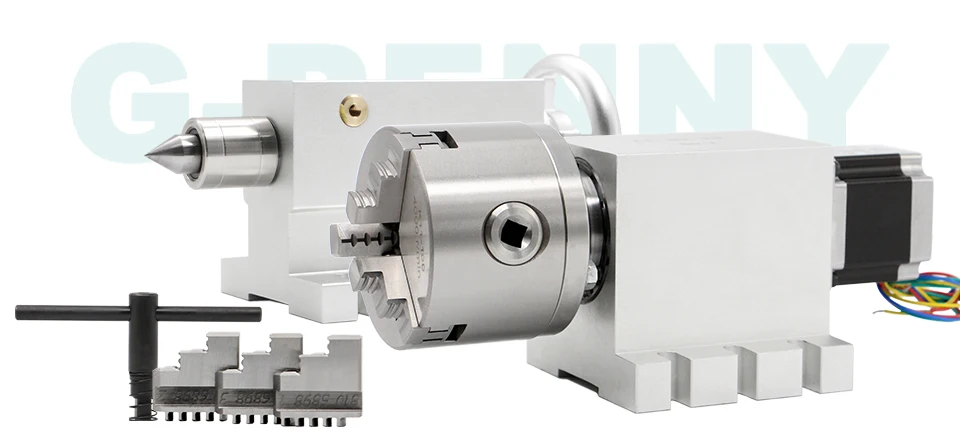

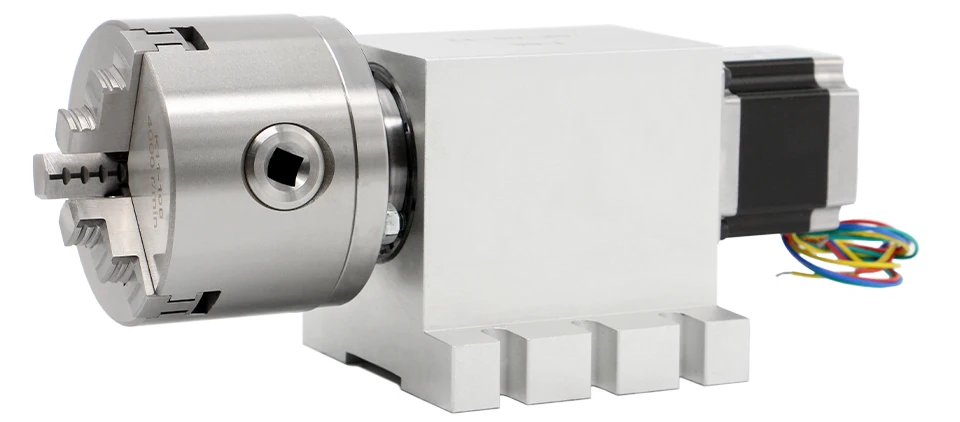

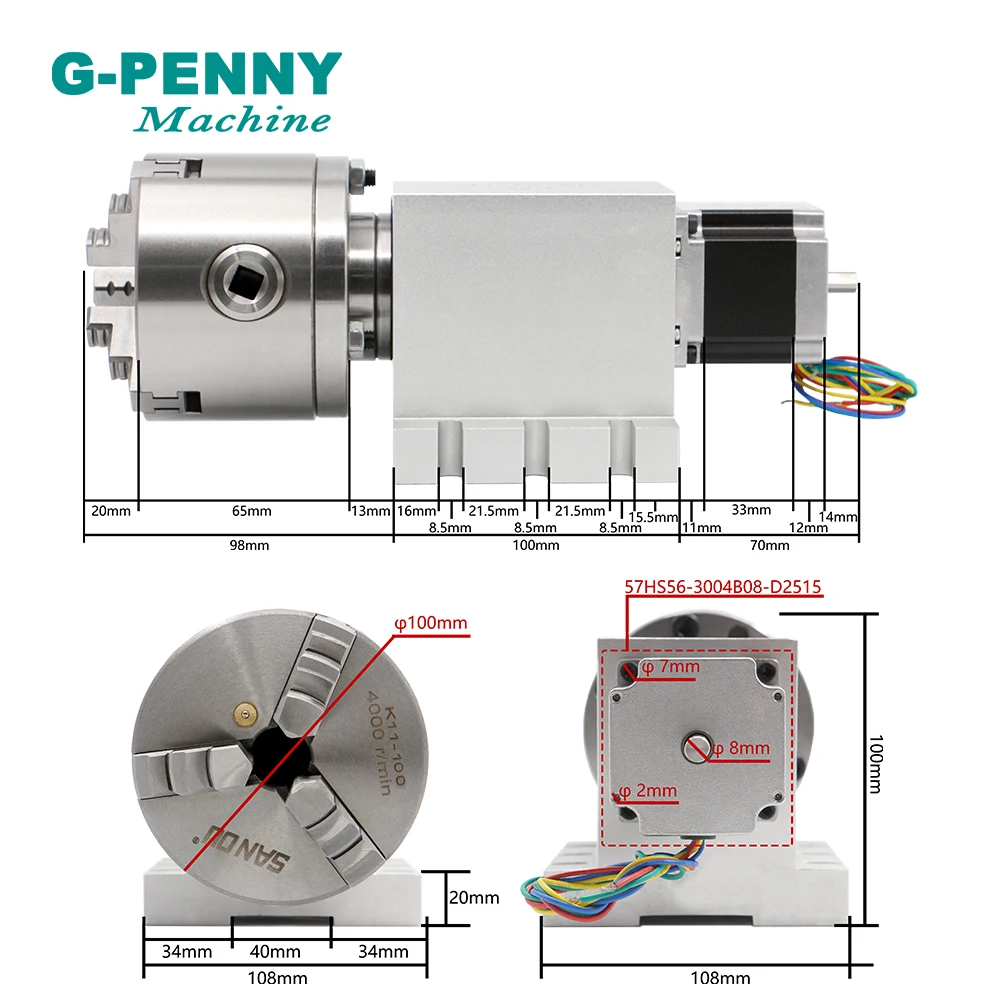

3-кулачковый 100 мм блок 4-й оси гармонический редуктор делительная головка вращения оси CNC Nema23 шаговый двигатель с задней частью

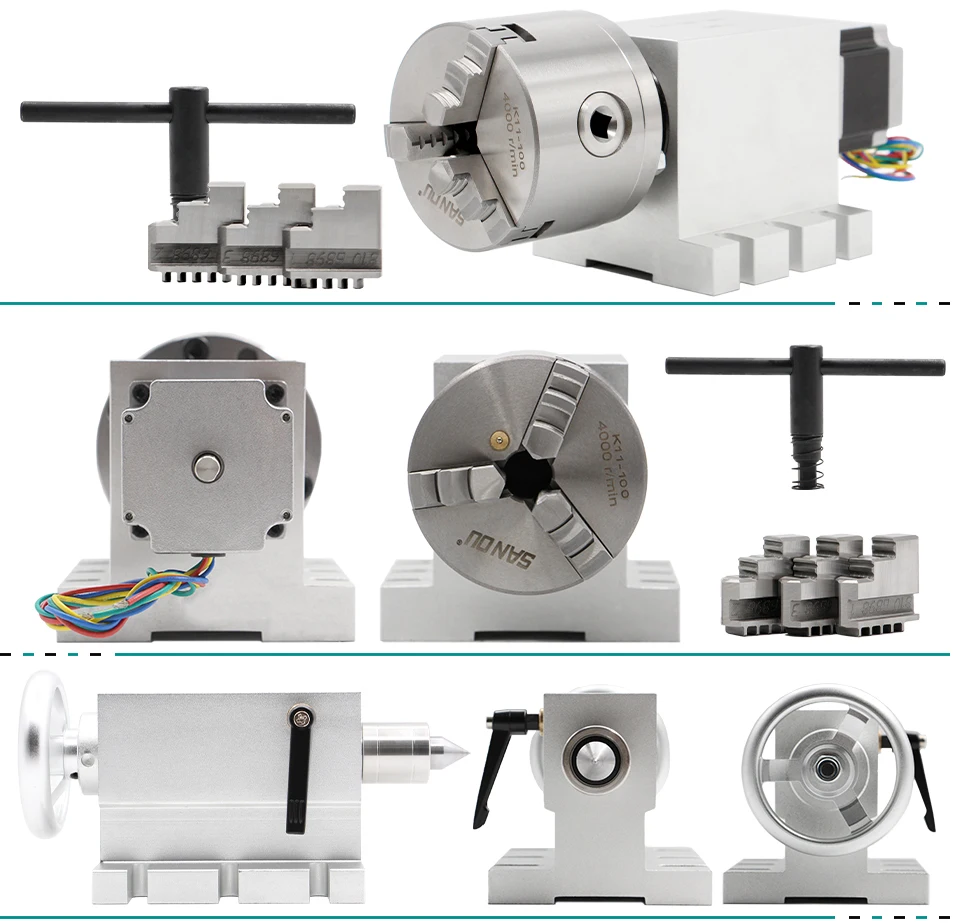

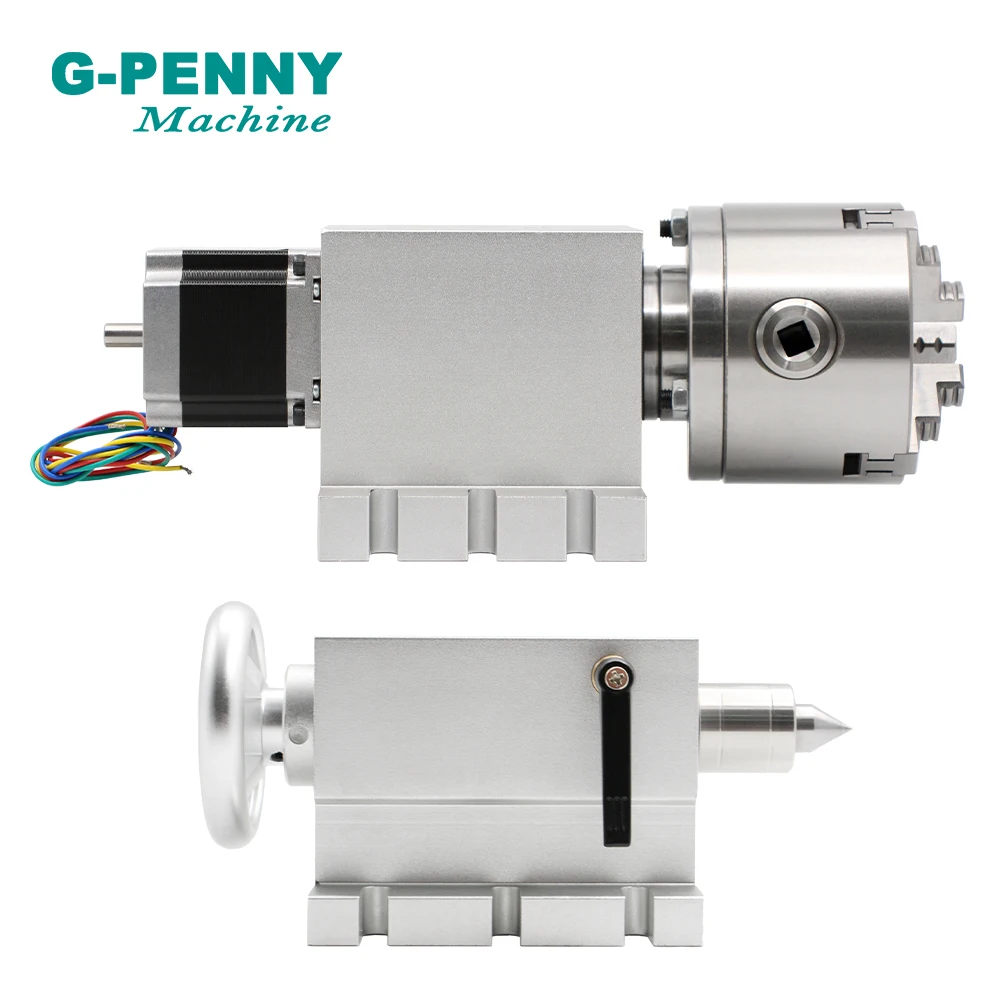

1 шт. --3 челюсти 100 мм4-я ось с гармоническим редуктором

1 шт.-задняя крышка





100 мм трехкулачковый Самоцентрирующийся патрон

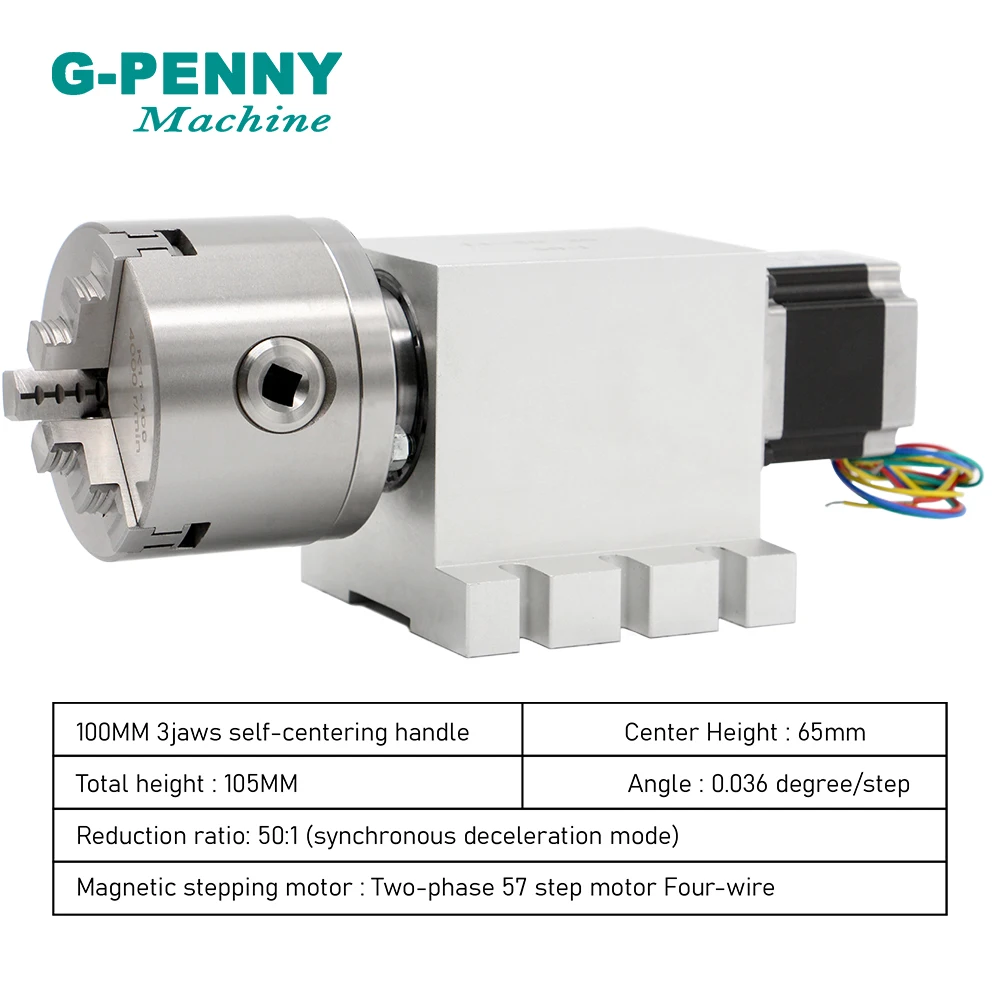

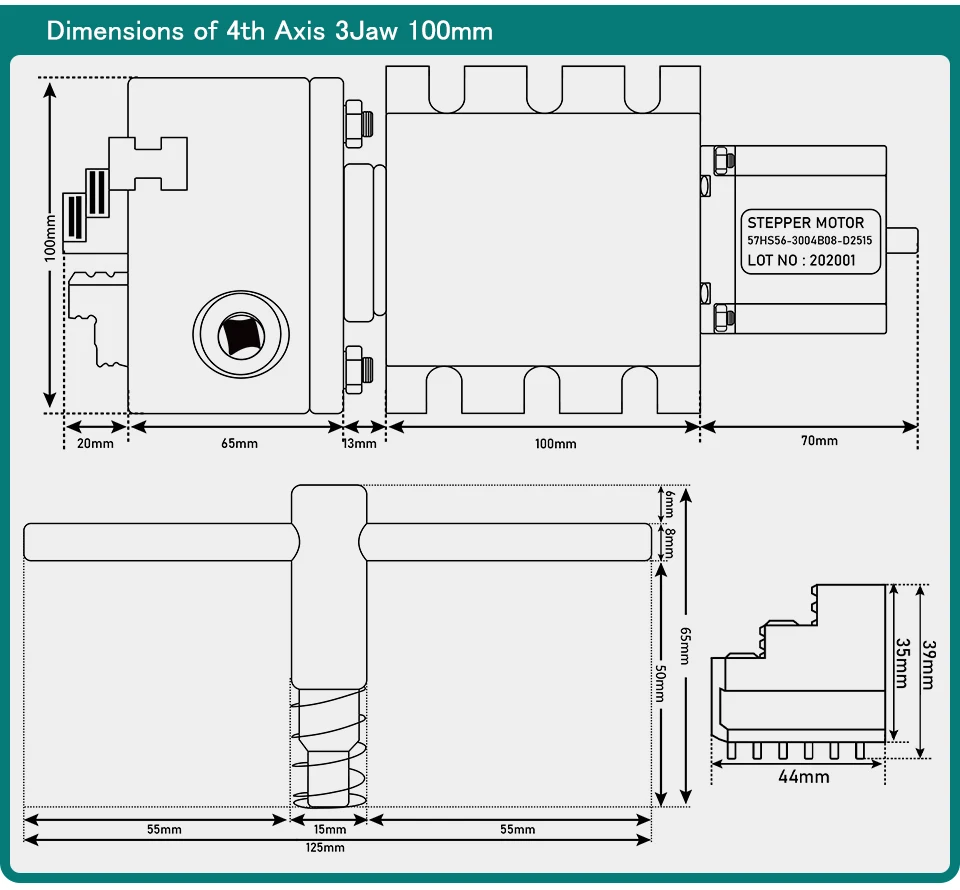

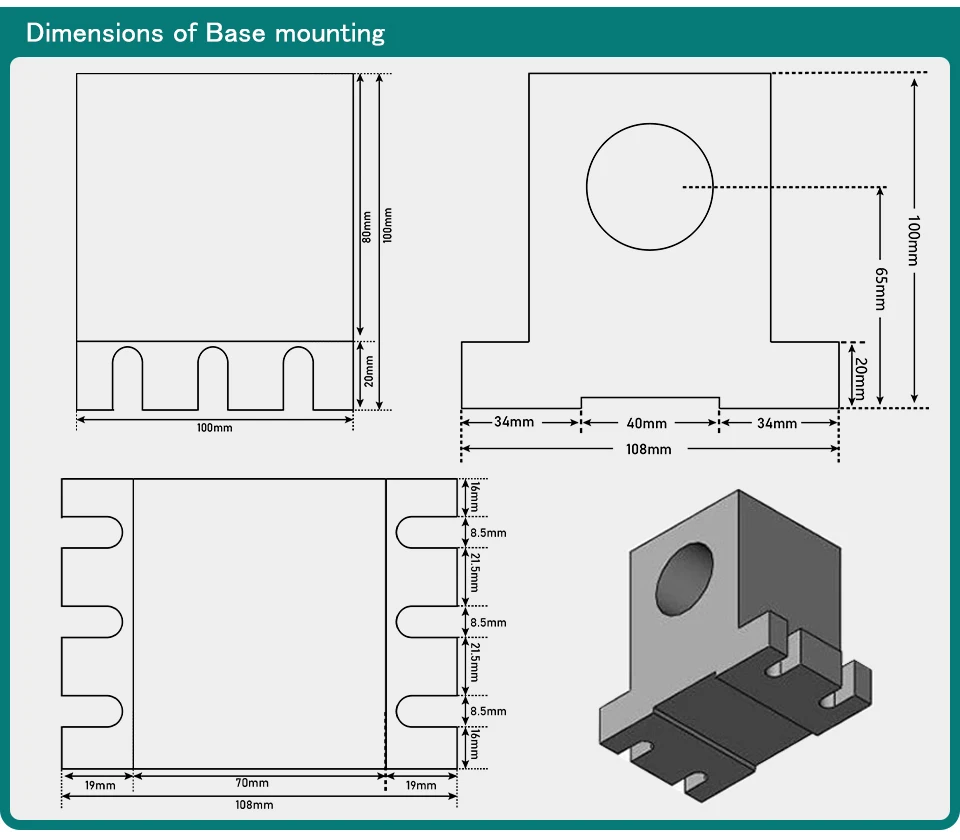

Высота центра 65 мм

Общая высота, 105 мм

Угол, 0,036 градусов/шаг

Коэффициент уменьшения: 50: 1/100: 1 (синхронный режим замедления)

Магнитный шаговый двигатель: двухфазный 57 шаговый двигатель четырехпроводный



Настройки системы Mach3: импульсы для 1 необходимого:

(Двигатель 1 круг импульсного числа × привод подделочного числа × коэффициент уменьшения) ÷ 360 градусов

 Например, двухфазный двигатель 57, ubdivision номер 16, снижение raTio 50:1

(200 × 16 × 50) ÷ 360 = 444,44444444)



Настройки системы Ncstudio: угол импульсной ходьбы:

 360 ÷ (1 круг импульсного числа × привод деления числа × Передаточное отношение)

 Например: двухфазный двигатель 57, пробой числа 16, коэффициент уменьшения 50:1

360 ÷ (200 × 16 × 50) = 0,00225



Оси X или Y вместо алгоритма:

 Окружность ÷ (1 круг импульсного числа × привод деления числа × Передаточное отношение)

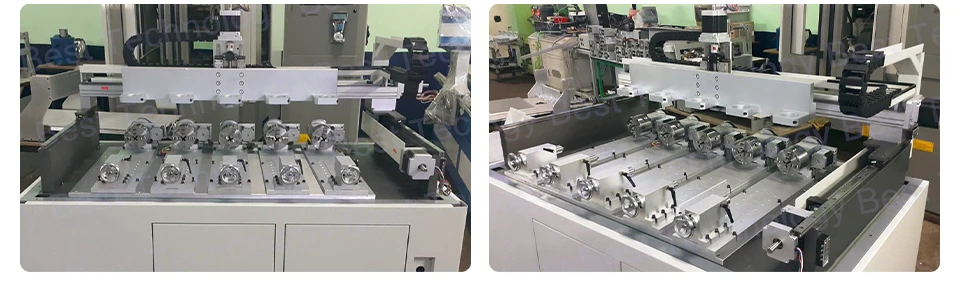

 Гравировка различных размеров круглых Стержней, эквивалент должен быть установлен

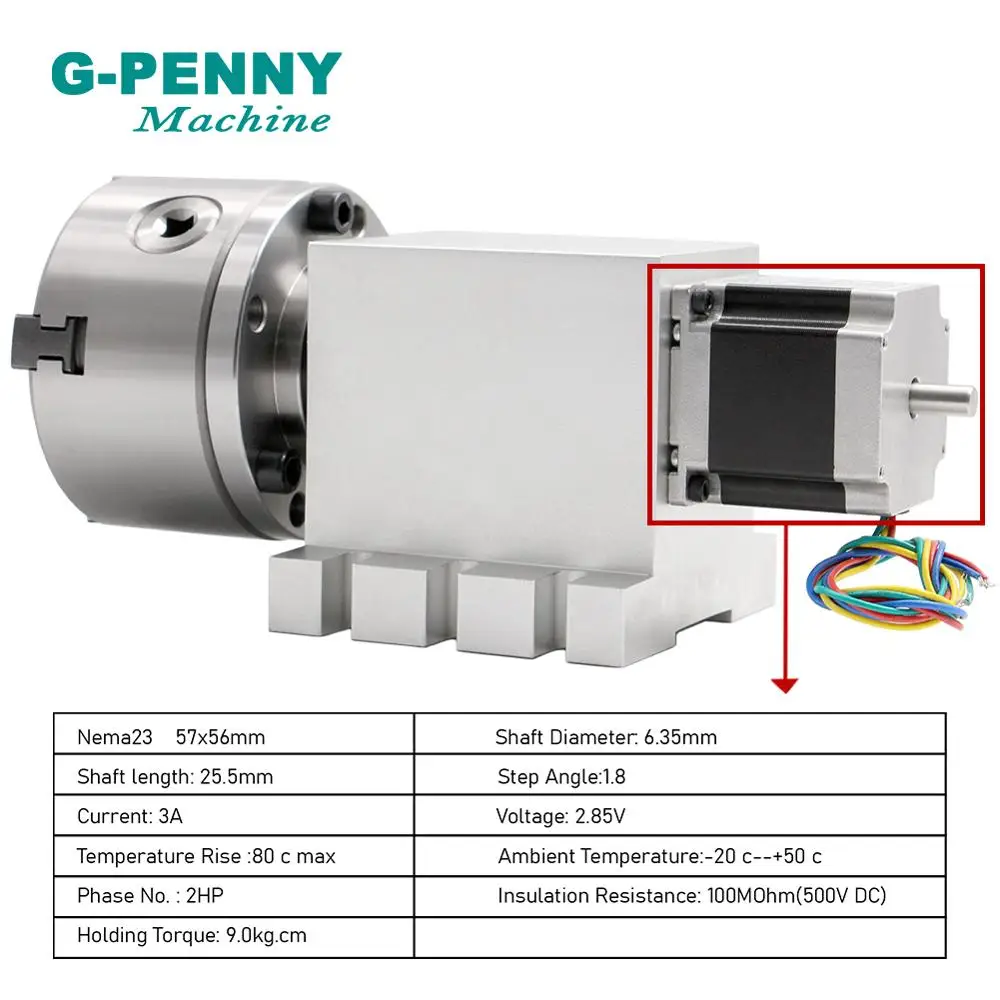

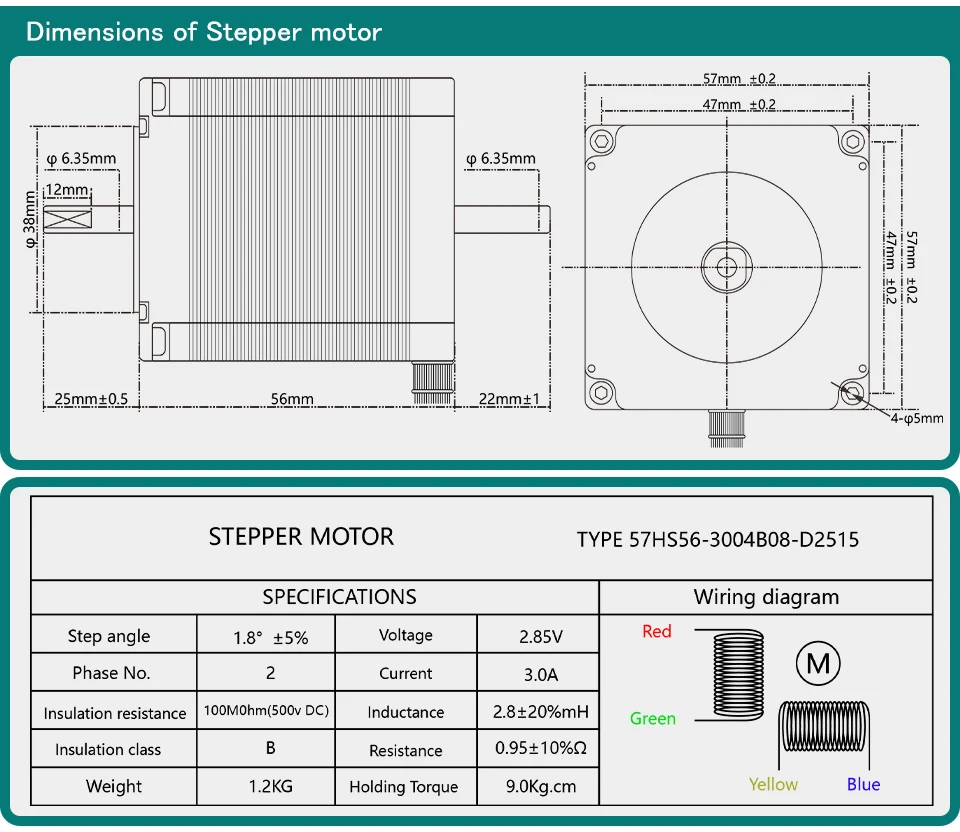

Nema 23 57x56мм

Диаметр вала: 6,35 мм

Длина вала: 25,5 мм

Угол шага: 1,8

Ток: 3A

Напряжение: 2,85 в

Повышение температуры: 80 c max

Температура окружающей среды:-20 c -- + 50 c

Фаза №: 2HP

Сопротивление изоляции: 100 МОм (500 В постоянного тока)

Удерживающий крутящий момент: 9,0 кг. См

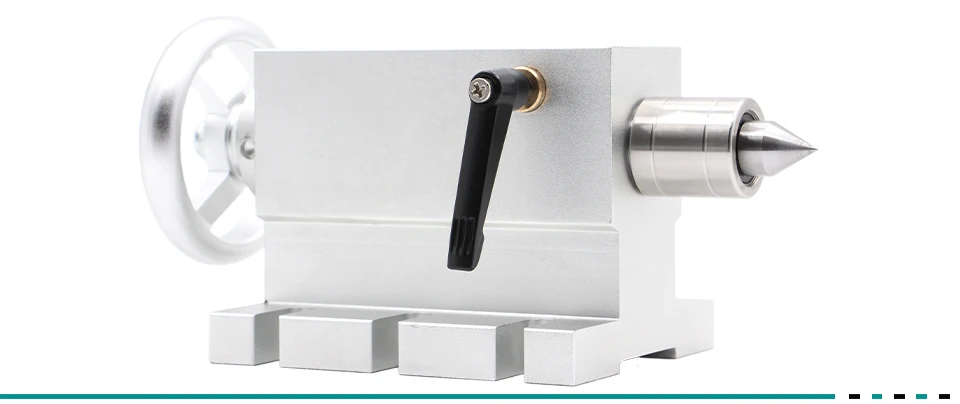

Задняя часть-это наш новый знак, который имеет три головки. Эти головки можно перемещать и заменять. Вы можете изменить голову в соответствии с вашим требованием.

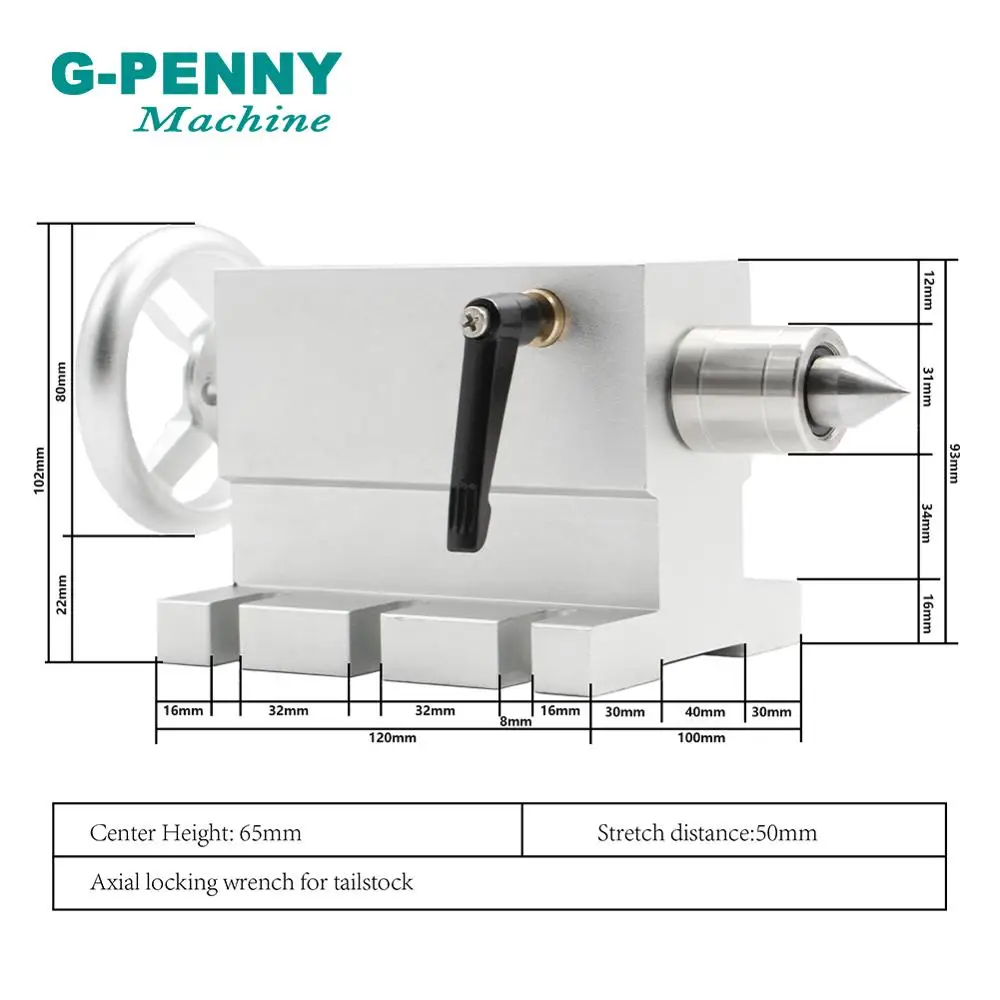

Задний склад имеет ключ с осевой блокировкой, он будет фиксировать задний запас, и поможет ему работать хорошо.

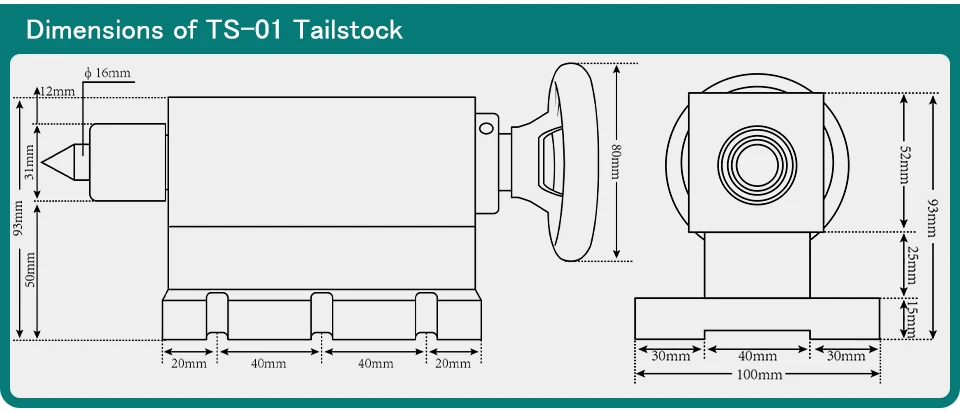

Высота центра: 65 мм

Растягивающееся расстояние: 50 мм

Осевой запорный ключ для задней крышки
