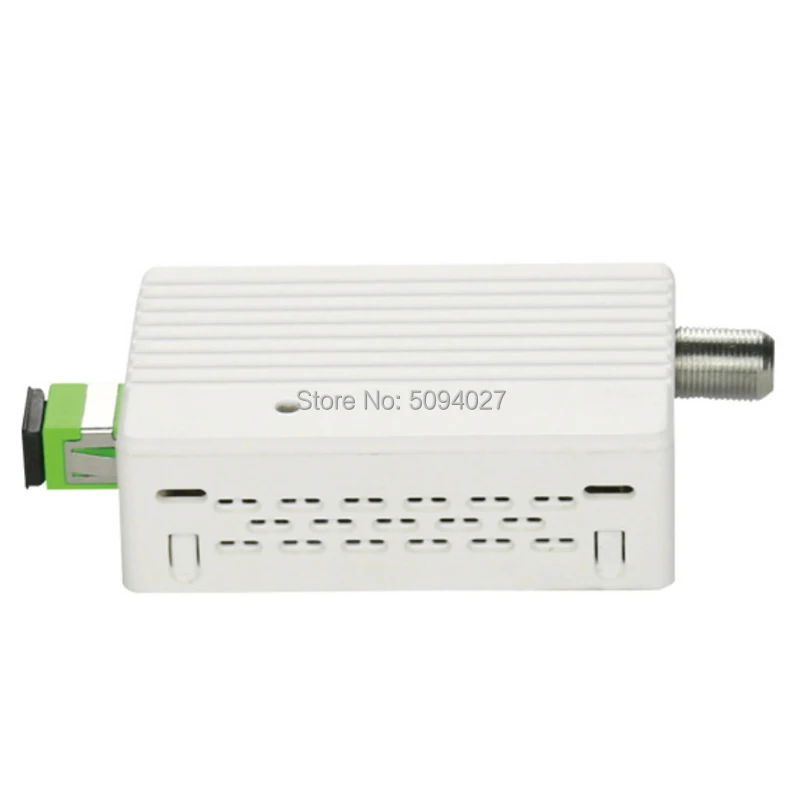

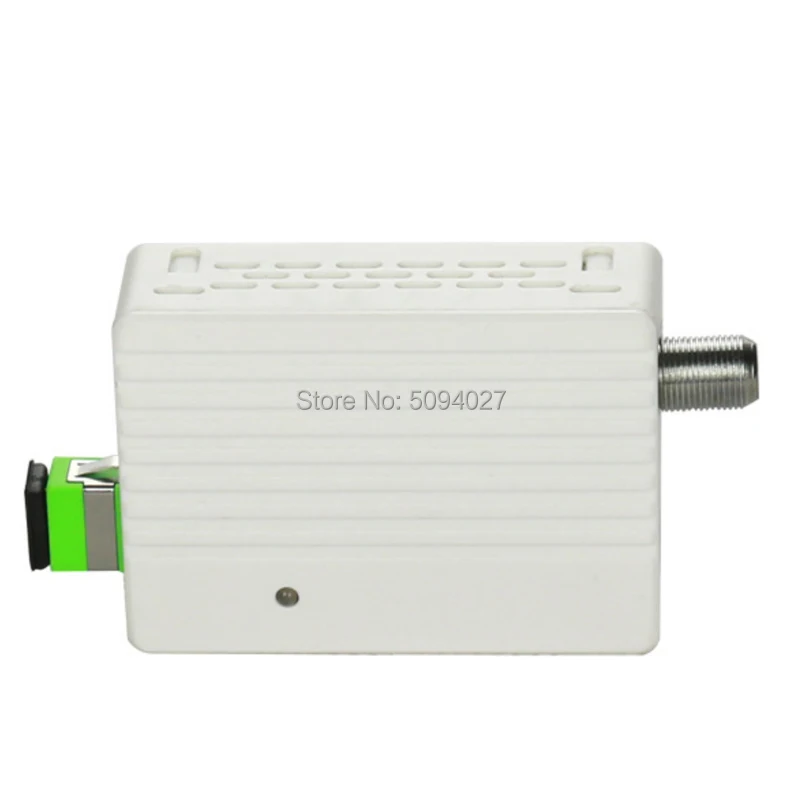

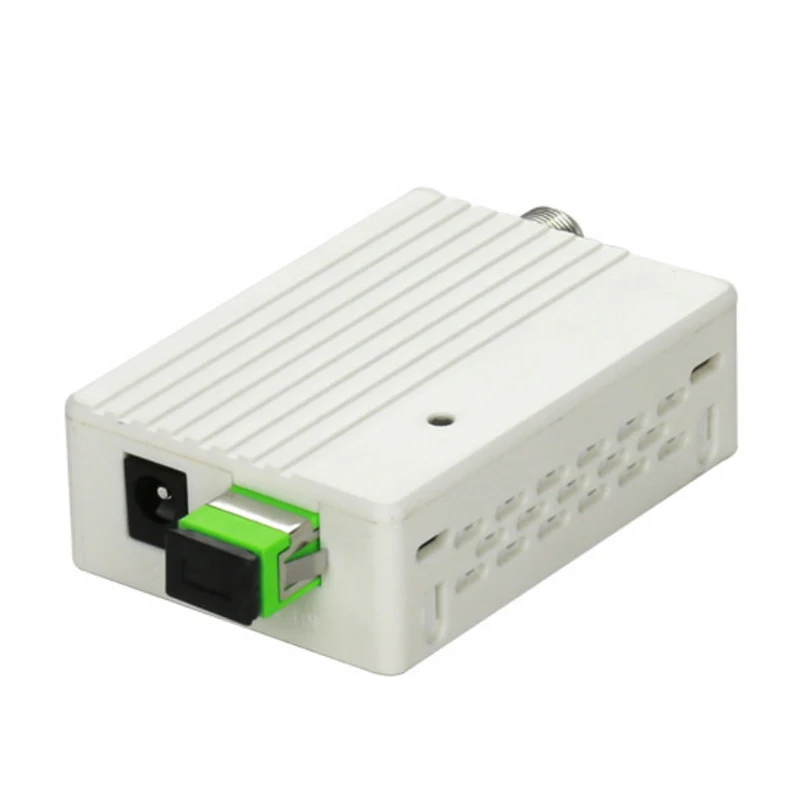

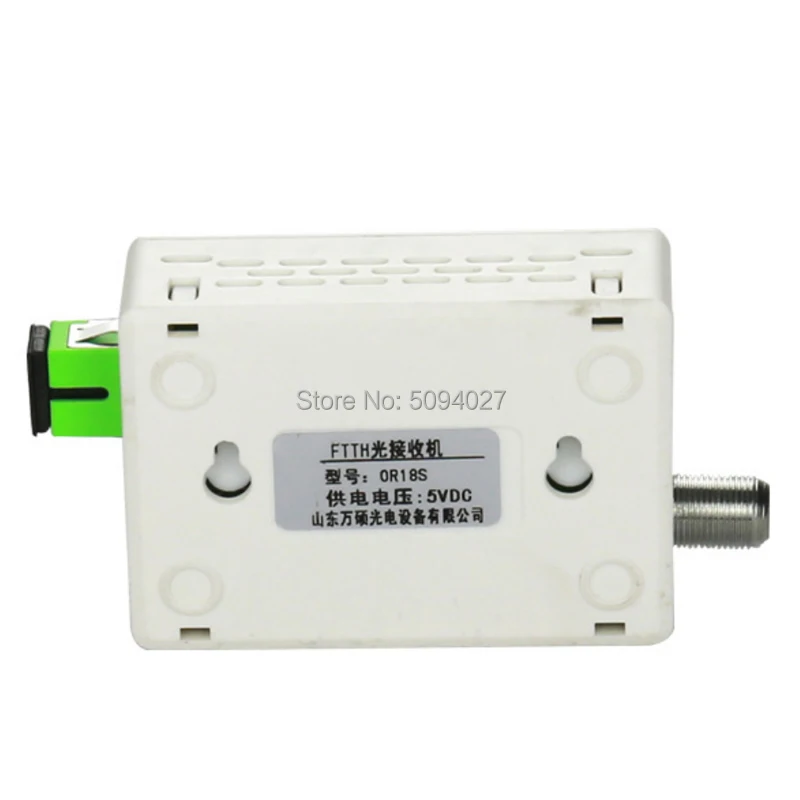

1550 нм мини-узел Ca tv оптический приемник OR18 SC APC Волоконно-Частотный преобразователь AGC FTTH кабель ТВ оптический приемник Волоконно-Оптический ftth

OR18 Series Optical receiver-это домашний оптический приемник для FTTH (волокно для дома), сетевой оптический Волоконно-оптический терминал доступа для достижения аналогового или цифрового сигнала. Машина использует маломощные Оптические детекторы, GaAs и AGC технологии для удовлетворения потребностей FTTH CATV приема. Различные функциональные продукты в приложении, немного отличаются.

♦Высококачественный пластиковый корпус, дизайн сквозного отверстия с обеих сторон, хорошая теплоотдача;♦RF channel full GaAs усилитель с низким уровнем шума. Минимальный цифровой сигнал для удовлетворения-приемник 18 дБм, минимальный аналоговый сигнал для удовлетворения-приемник 10 дБм;♦Функция AGC (диапазон AGC может быть изменен);♦Анти-высокочастотное устройство защиты от перенапряжения GaAs усилитель трубки;♦Маломощный дизайн, Использование высокоэффективного импульсного источника питания для обеспечения высокой надежности и высокой стабильности. Общая потребляемая мощность составляет всего 2 Вт, с оптической схемой обнаружения;♦SC / APC & SC / PC & FC / APC & FC / PC опции оптического разъема, мужской или женский RF интерфейс;♦Многоуровневое устройство защиты от молнии (tv-диод подавления переходных сигналов), система защиты от молнии, для обеспечения безопасной работы оборудования

Модель

OR18A

OR18B

OR18C

OR18D

Длина волны

1100 ~ 1600нм и 1550нм

Входная оптическая мощность

0dBm ~-10dBm (аналоговый) и 0dBm ~-15dBm (цифровой)

0dBm ~-10dBm (аналоговый) и 0dBm ~-18dBm (цифровой)

Потеря возврата

> 45 дБ

Оптический разъем

FC/APC & SC/APC & FC/PC & SC/PC

Полоса пропускания RF

40 ~ 1006 МГц

Плоскость

± 1 дБ при 40 ~ 1006 МГц

Потеря выхода RF

≥ 16 дБ при 40 ~ 550 мгц ≥ 14 дБ при 550 ~ 1006 МГц

Выходной уровень (один порт) Pin @-15dBm

(70 ± 1)dBuV

(67 ± 1)dBuV

(61 ± 1)dBuV

(82 ± 1)dBuV

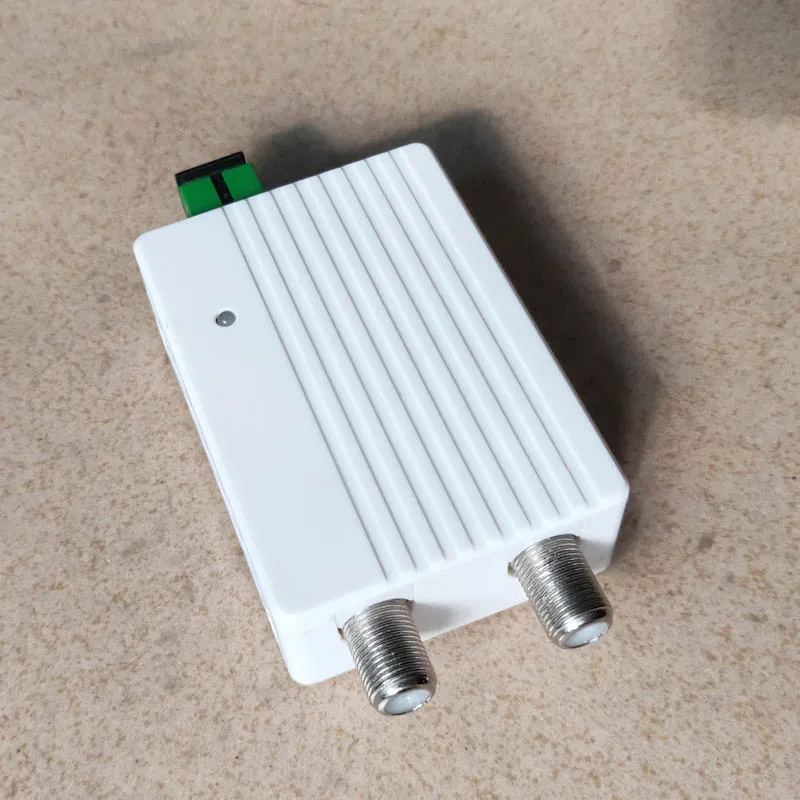

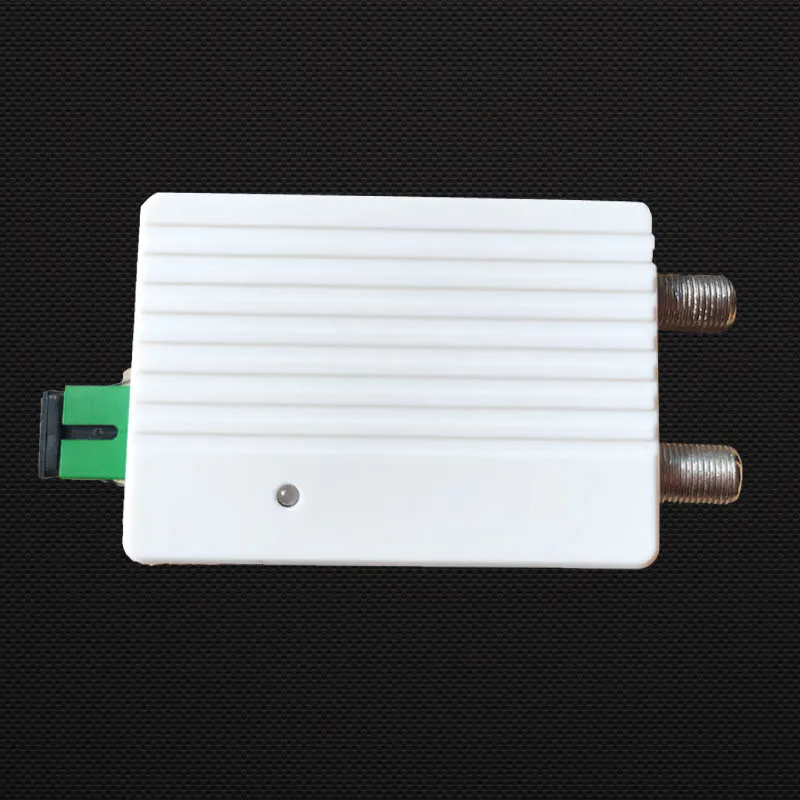

Выходной порт

1 и 2 (на заказ)

Выходное сопротивление

75 Ом

Диапазон AGC

0dBm ~-9dBm &-3dBm ~-12dBm (Настройка) &-6dBm ~-15dBm (настройка)

C/N (примечание 1)

≥ 51 дБ

CTB (примечание 1)

≥ 65 дБ

CSO (примечание 1)

≥ 62 дБ

Напряжение оборудования

DC5V ± 0,5

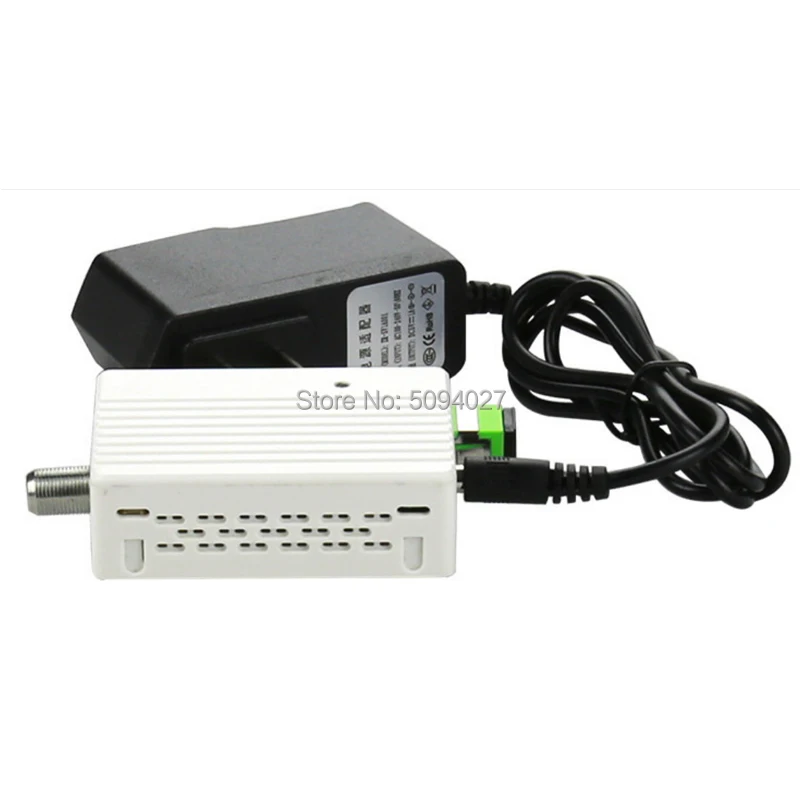

Напряжение адаптера

AC220V

Внутренние отзывы Volatage

DC5V ± 0,5

Рабочая температура

-25 ℃ ~ + 45 ℃

Потребление

<2 Вт

Размер

91 × 79 × 24 мм

Вес брутто коробки

1,20 кг (10 шт.)
