Sabvoton 72150 V2 SVMC серии PAS Доступные комплекты контроллеров двигателя с H6 TFT дисплеем и bluetooth адаптером
Контроллер Sabvoton до сих пор проектирует только контроллер синусоидального типа, это бесщеточный контроллер постоянного тока, фазовый угол 120 градусов. Как правило, мы хорошо сочетаем его с двигателем QS, если вы хотите сочетать его с двигателем нового бренда, некоторые параметры должны быть протестированы самостоятельно.
Для H6 это новейший TFT-Спидометр с различными функциями, который подходит для контроллера Sabvoton, который общается через UART, например, отображение температуры двигателя, потребление энергии (кВт/ч), регенерации Ач.
P.S. Если вы не уверены в стоимости доставки, пожалуйста, свяжитесь с нами.
Также можно разместить заказ, но не оплатить сначала, затем мы сможем скорректировать цену.

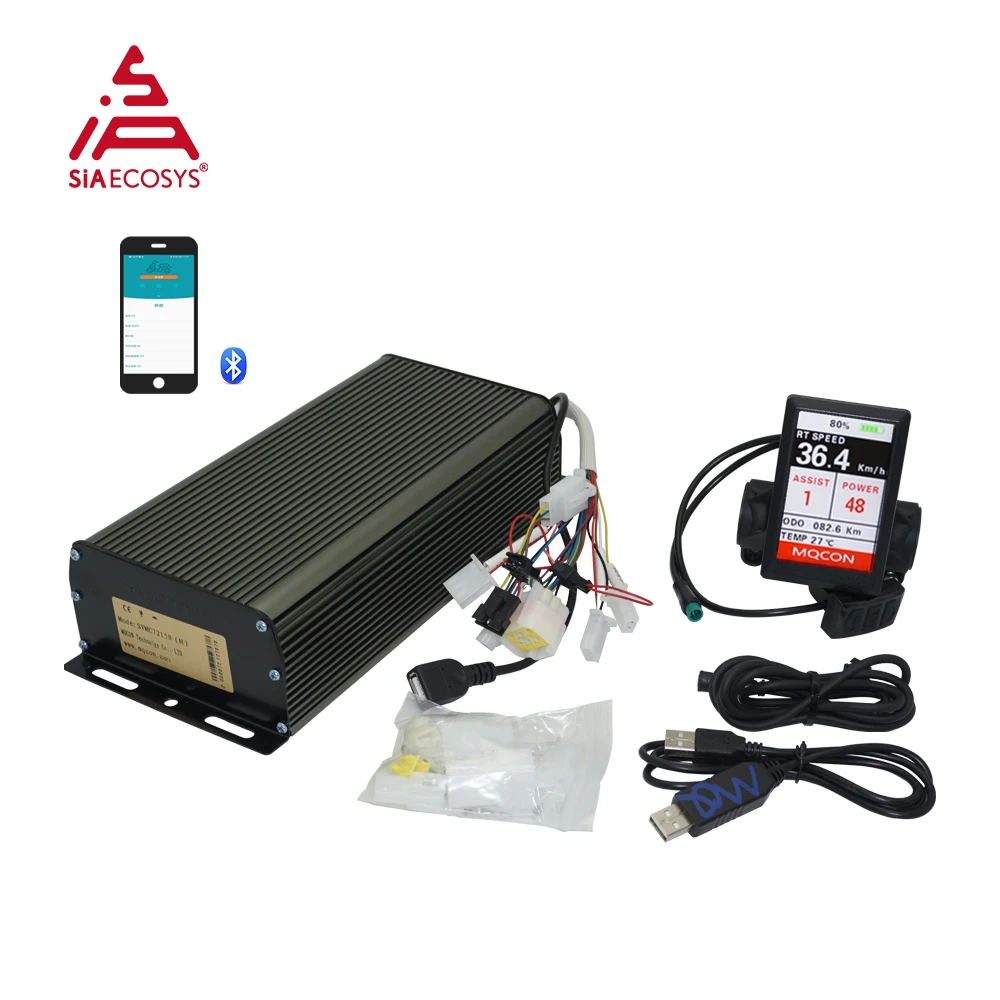

Один комплект включает комплекты ниже
1,1 шт. XSVMC72150 V2sine wave контроллер двигателя
2,1 шт. XSVMC Bluetooth адаптер
Цветной дисплей спидометра XTFT H6, 3,1 шт.
4,1 pcsX датчик PAS
Кабель XUSB 5,1 шт.
Ключевые особенности
1). Дешевая стоимость
2). Подходит для большинства бесщеточных двигателей постоянного тока
3). Программируемый
4). Синусоидальная волна без шума
Описание товара
А. Параметры

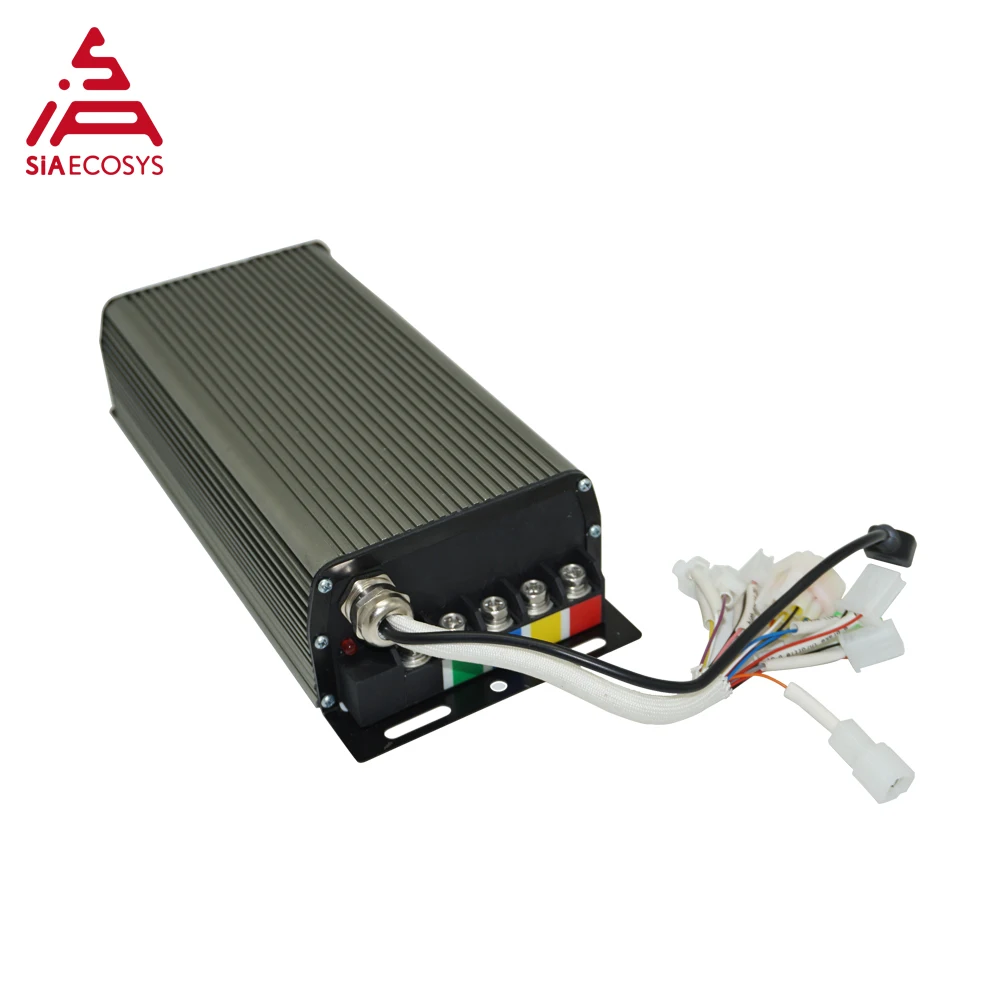

1.Контроллер двигателя SVMC72150 V2sine wave
Обратите внимание:
1). Мы обновили функцию электронного тормоза 0-5 В.
Старый: необходимо нажать на тормозной переключатель, чтобы достичь функции электронного тормоза 0-5 В.
Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия переключателя тормоза.
2). Для контроллера без блокировки (более высокие амперы) гарантийное обслуживание не предусмотрено. Как мы можем предложить вам наши предложения.
3). Функция CA больше не поддерживается. Вы можете настроить контроллер в соответствии с предоставленным нами чертежом.
4). Пожалуйста, перед включением питания убедитесь, что все соединение правильно.
Б. Схема подключения серии SVMC
Кабель SVMCUSB
Также контроллер может общаться с приложением для телефона.
Кроме того, для получения руководства «Как использовать Bluetooth для настройки параметров телефона», пожалуйста, обратитесь к продавцу.
C. Чертеж контроллера Sabvoton SVMC
Контроллер двигателя SVMC72150 V2sine wave
D. Интерфейс SabvotonAPP

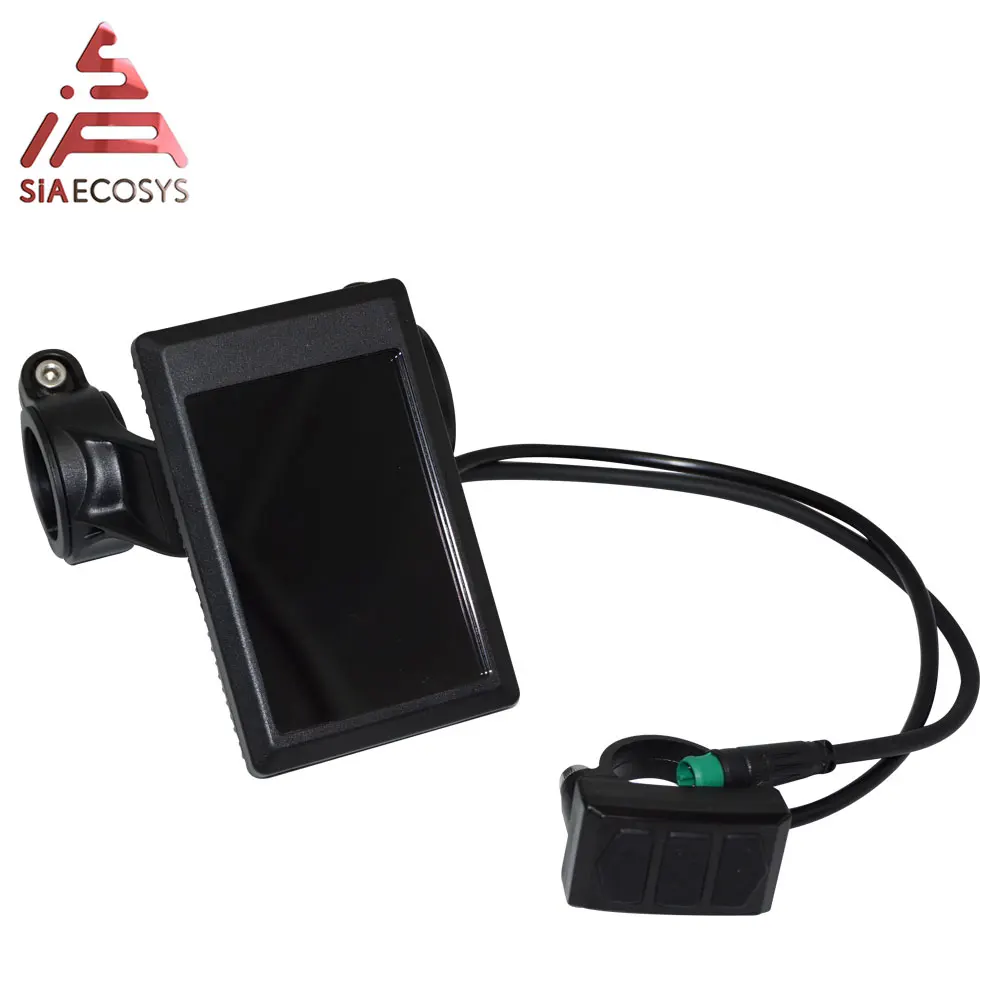

D. Цветной дисплей спидометра TFT H6
Функция
1. Отображение батареи: 5 сегментов индикации мощности, значение напряжения каждого сегмента можно установить в соответствии с требованиями заказчика;
2. Режим скорости: скорость RT в реальном времени, максимальная скорость, средняя скорость AVG;
3. Отображение скорости: Диапазон отображения 00,0. ~ 99,9, единица км/ч в час, миль/ч в час;
4. Вспомогательное положение шестерни: 0 ~ 9 файлов, из которых 0 передач нейтральны и не повышают, 1 ~ 9 соответствует передаче повышения, а P отображается в режиме нажатия 6 км.
5. Дисплей фары: отображается, когда фары включены;
6. Температура двигателя: Контролируйте температуру двигателя в режиме реального времени;
7. Режим пробега: накопительный пробег ODO, одиночный пробег
8. WH.KM: Потребляемая мощность контроллера, wh/km
9. Температура двигателя.
10. Регенерации Ач: накопительный Ач, пока контроллер в режиме регенерации.
11. Часы: встроенная батарея, пользовательская Настройка;
12. Часы: встроенная батарея, пользователь устанавливает год, месяц, день, час, минуту и секунду.

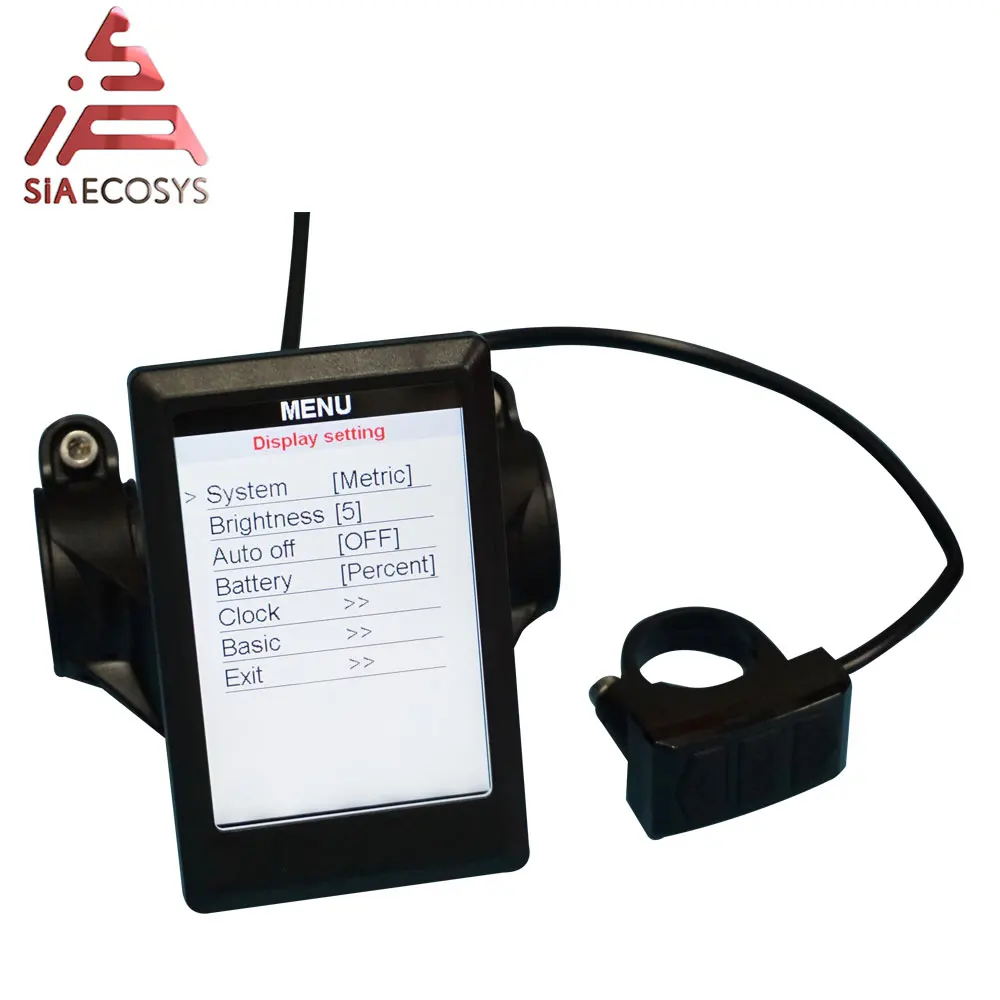

Инструкции по ЖК-дисплею
Размерный рисунок
Переходное кольцо для кронштейна Дополнительные характеристики: Φ22,2 мм

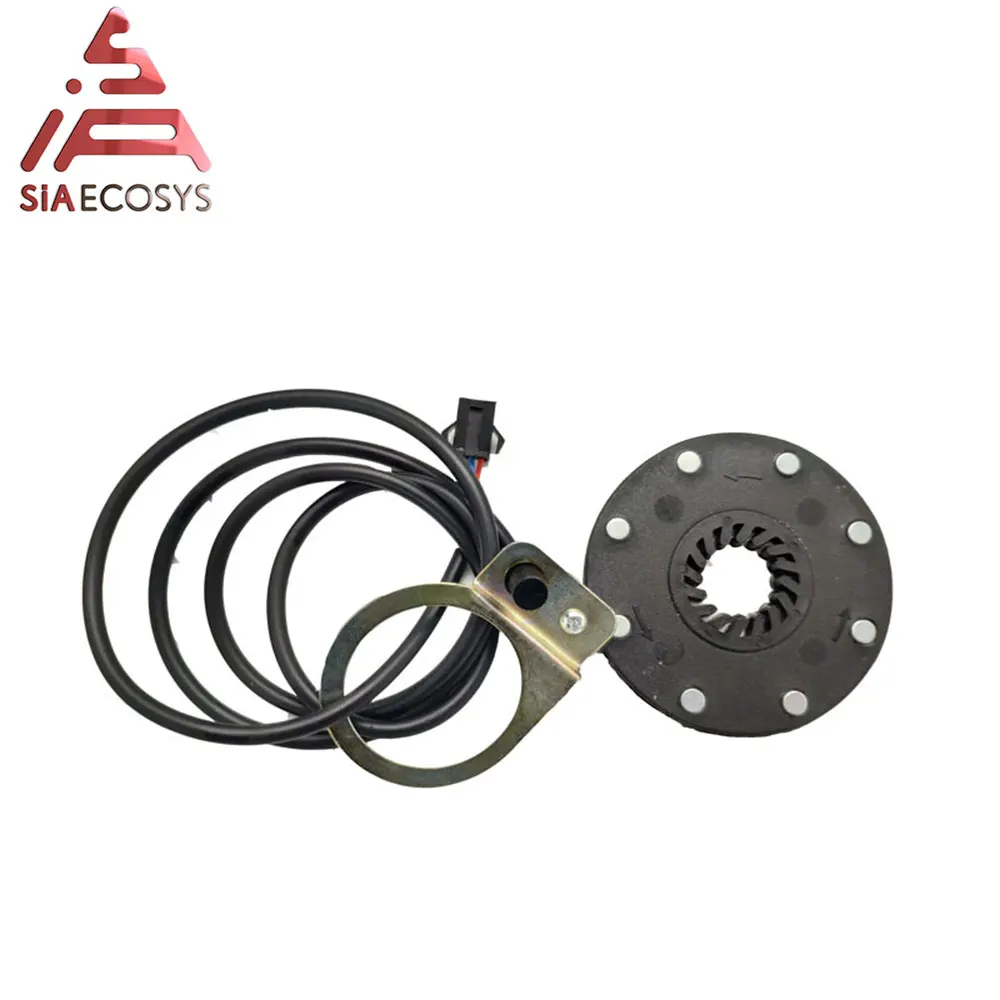

E. Датчик PAS
Изготовлен из стального материала, прочный и надежный.
Крепление на педаль электрического велосипеда, простая установка
1:1 усилитель мощности, делает езду на велосипеде проще и веселее.
Подходит для большинства электровелосипедов.
Ф. Дополнительные Примечания:
1. Все контакты RTN подключены внутри.
2. Функция измерителя заключается в копировании любого из датчиков Холла.
3. Выше определение контакта предназначено для контроллера классического типа.
Пожалуйста. Свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.
Программируемое программное обеспечение и руководство пользователя (до получения контроллера)
Пожалуйста. Свяжитесь с отделом продаж, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.
