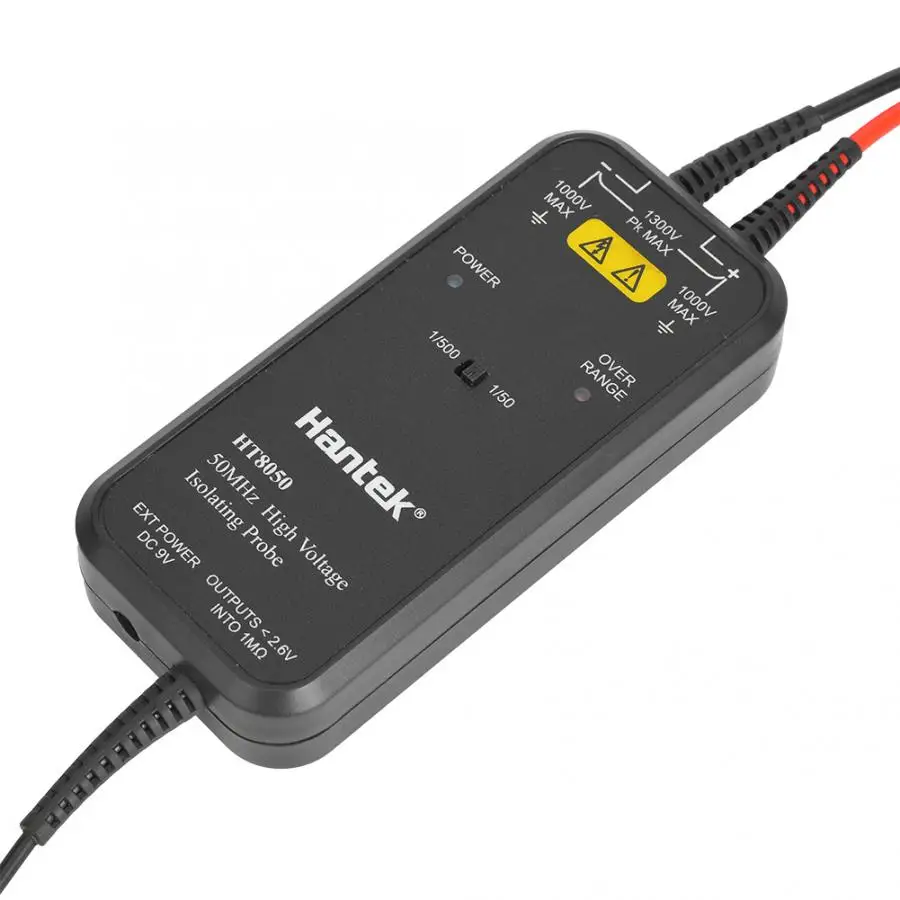

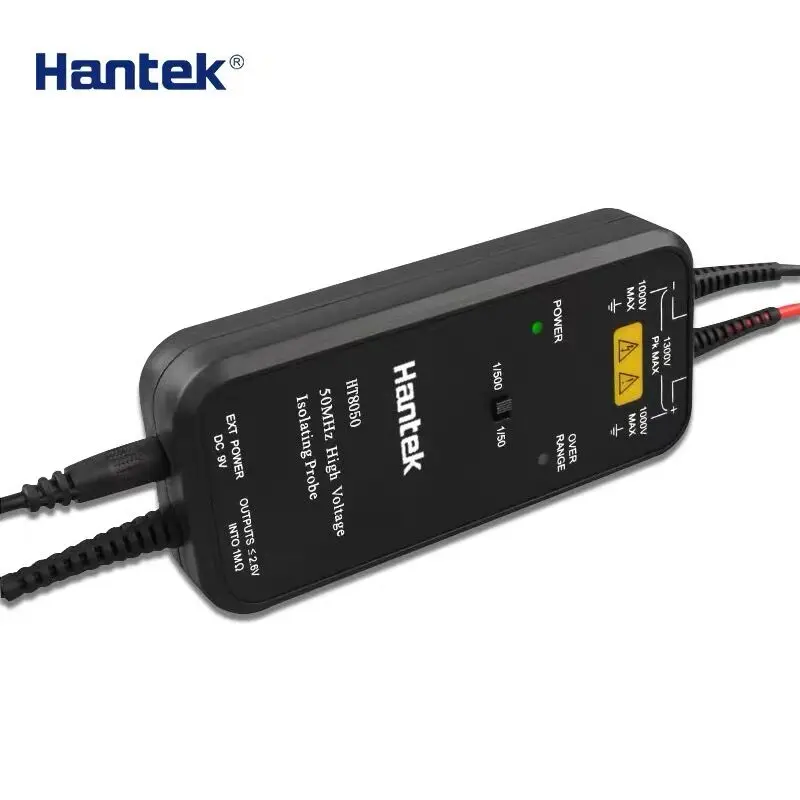

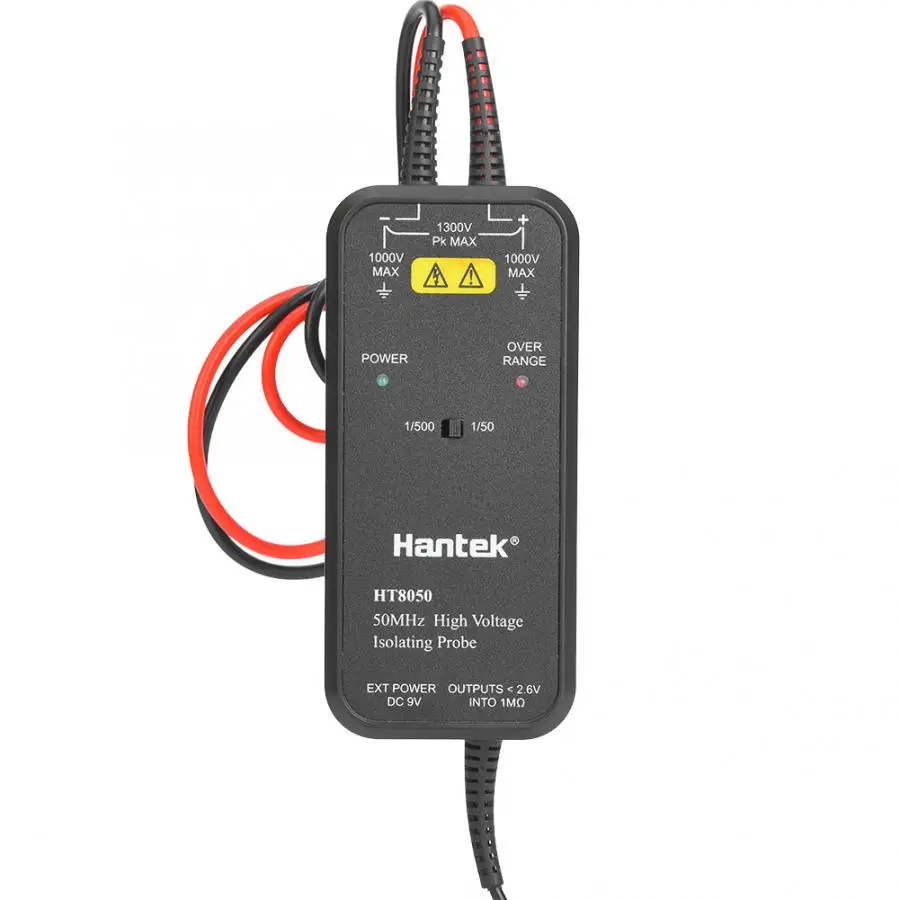

Датчик осциллографа Hantek, Высоковольтный изолированный дифференциальный датчик 50 МГц-100 МГц полоса пропускания 150 1500 двухступенчатое затухание

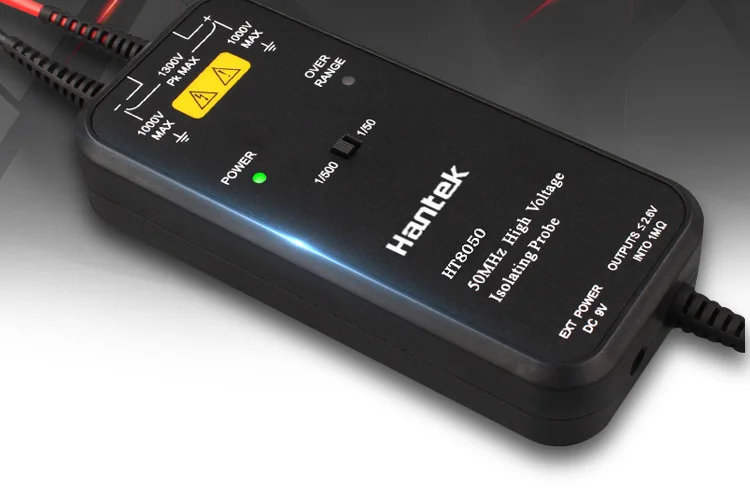

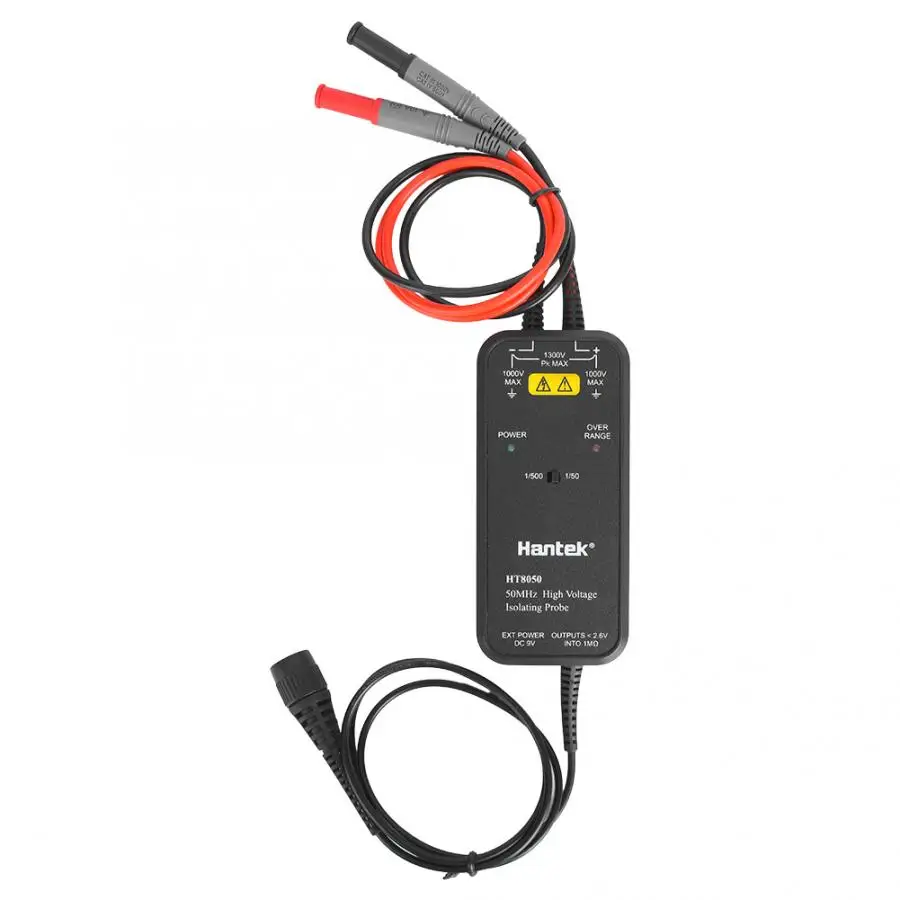

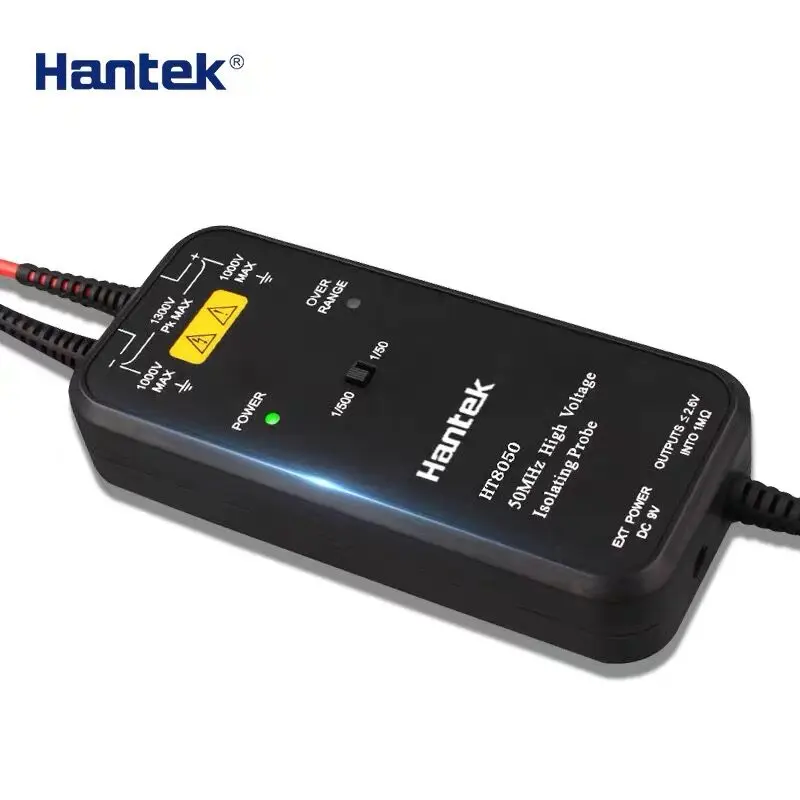

Hantek HT8050/8100 осциллограф высокого напряжения изолированный дифференциальный зонд 50 МГц-100 МГц полоса пропускания 1/50 1/500 двухступенчатое затухание

Характеристика:

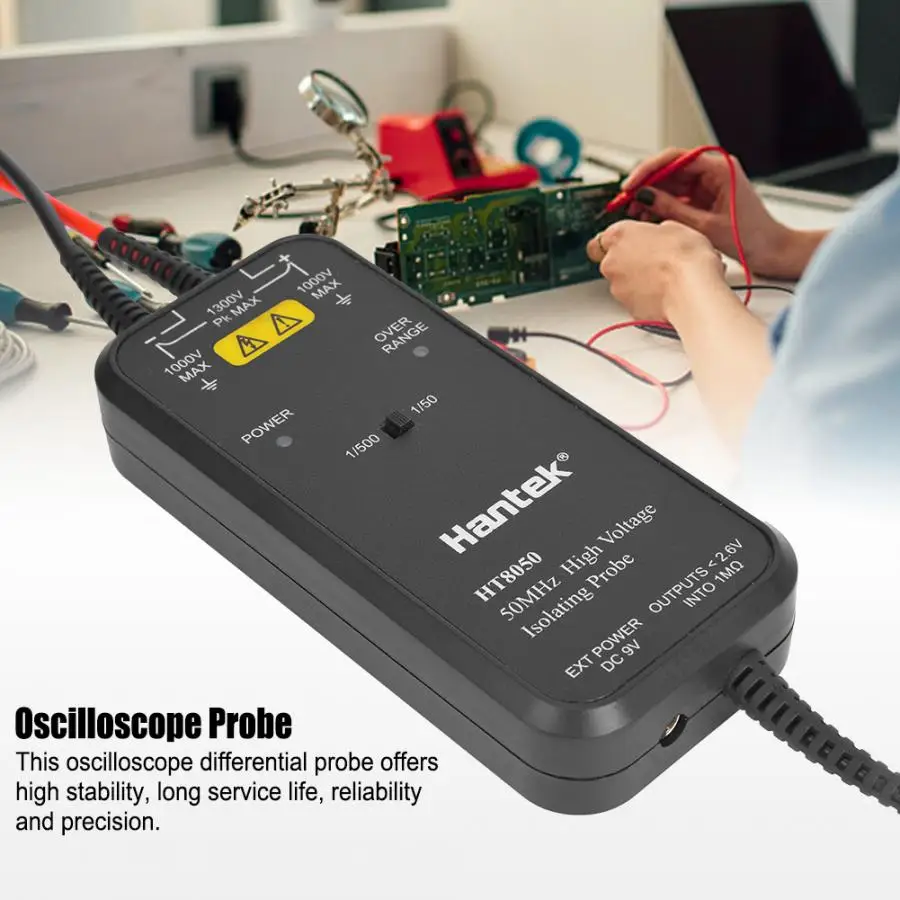

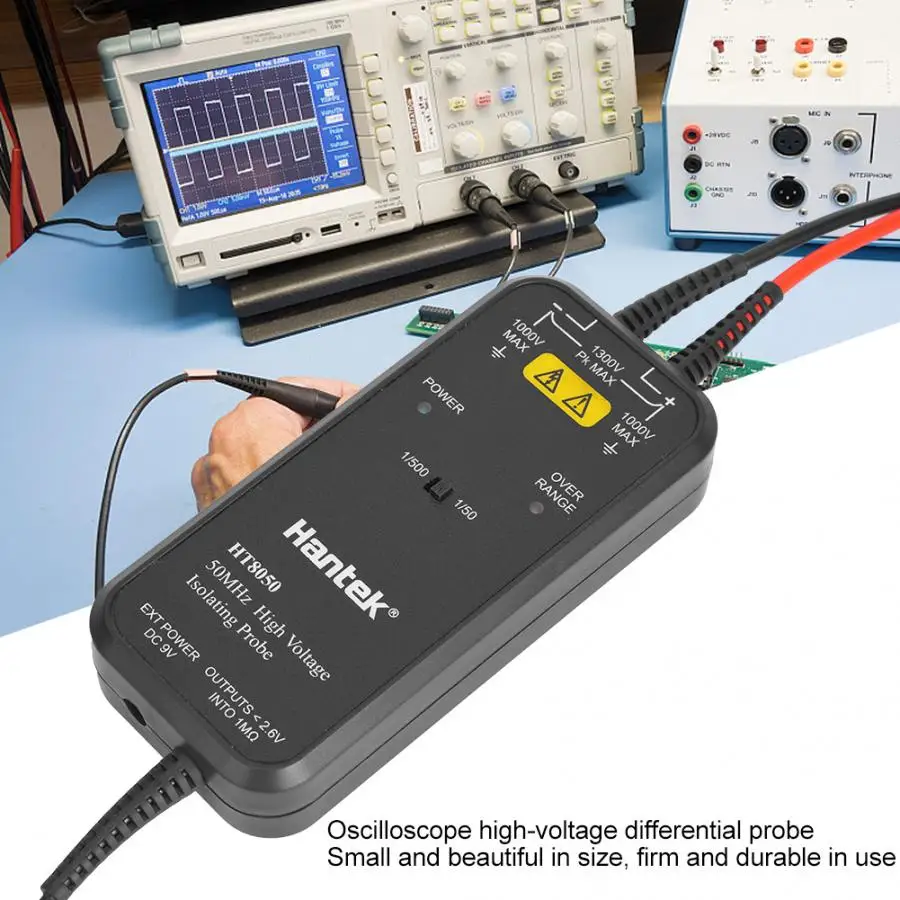

1. Высоковольтный изоляционный зонд имеет функцию сигнализации с большим диапазоном и показан красный светодиодный индикатор для более удобного использования.2. Высоковольтный изоляционный зонд небольшой по размеру, красивый по форме, прочный по конструкции, прочный в использовании.3. Этот дифференциальный зонд осциллографа обеспечивает высокую стабильность, длительный срок службы, надежность и точность.4. Высоковольтный изоляционный зонд использует дифференциальный входной режим и в основном используется в местах, где требуются высоковольтные плавающие измерения.5. С 1/50 и 1/500 затуханием, дифференциальный диапазон измерения режима составляет 130 в (DC + peakAC) и 1300 в (DC + peakAC).

Спецификация:

Электрические характеристики

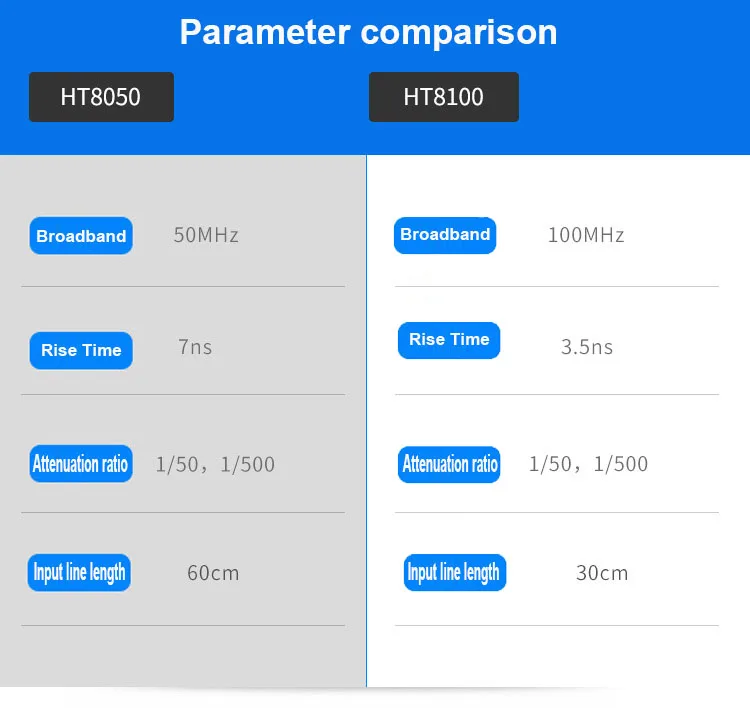

Партномер

HT8050

HT8100

Полоса пропускания (-3 дБ)

50 МГц

100 МГц

Время подъема

7ns

3.5ns

Точность

± 2%

Коэффициент ослабления

1/50,1/500

Импут импеданс

Одноконтурный на землю: 4MΩМежду двумя концами импута: 8MΩ

Емкость импута

Одноконтурный на землю: 7pFМежду двумя концами импута: 3,5 ПФ

Максимальная разница измерения напряжения

1/50:130 в (DC + peakAC)1/500:1300 в (DC + peakAC)

Максимальное входное напряжение в обычном режиме

1000Vrms,CATII600Vrms,CATIII

Шум

1/50:≤ 1,5 mVrms1/500:≤ 1mVrms

Линейность

± 1%

Время задержки

20ns ± 1ns

CMRR

DC:≥ 80 дБ100 Гц: ≥ 60 дБ1 МГц: ≥ 50 дБ

За пределы диапазона ПредупреждениеПороговое напряжение

1/50:140 В ± 4 в (DC + peakAC)1/500:1400 В ± 40 В (DC + peakAC)

Адаптер питанияВыходная мощность

DC9V,1000mA

Адаптер питанияВходная мощность

AC100-240V,50-60 Гц

Технические характеристики оборудования

Длина входного кабеля

Около 60 см

Около 30 см

Длина выходного кабеля

Около 90 см

Зажим аллигатор

Около 85*40*13 (мм)

Штырь для пальцев

Около 160*45*13 (мм)

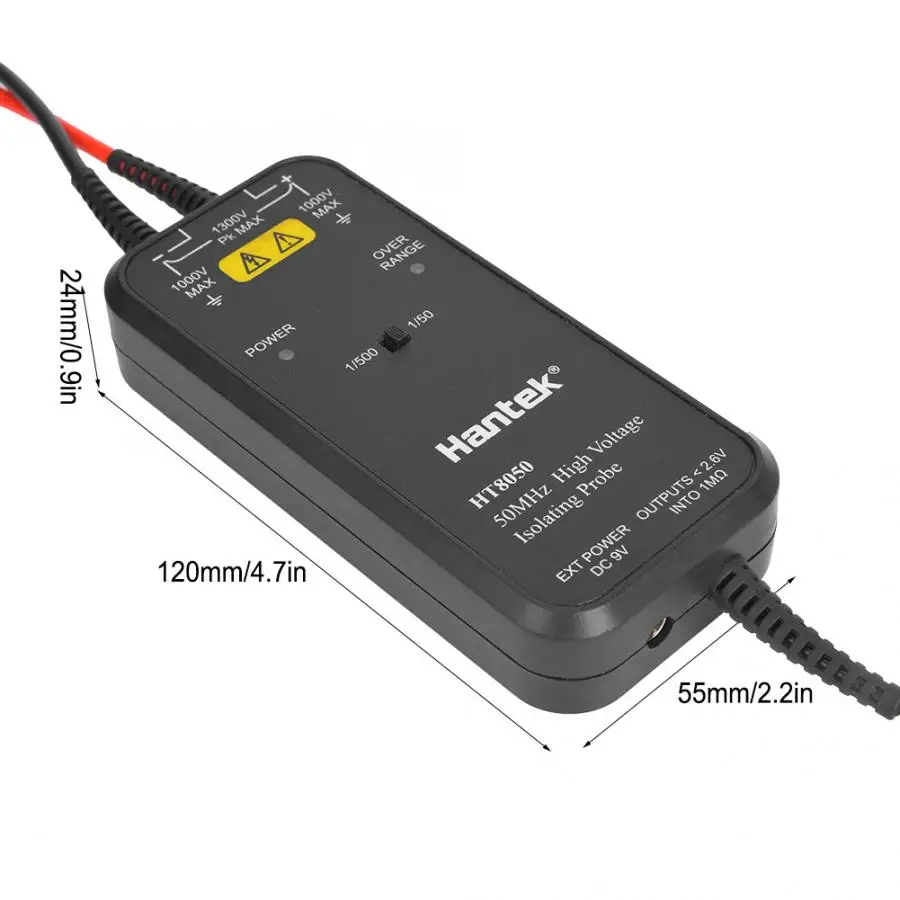

Корпус зонда

120*55*24 (мм)

Вес

160 г

Экологические характеристики

Рабочая температура

0-40 ℃

Температура хранения

-10-45 ℃

Рабочая влажность

85% RH

Влажность хранения

90% RH

Рабочая высота

3000 м

Высота хранения

12000 м

Посылка:

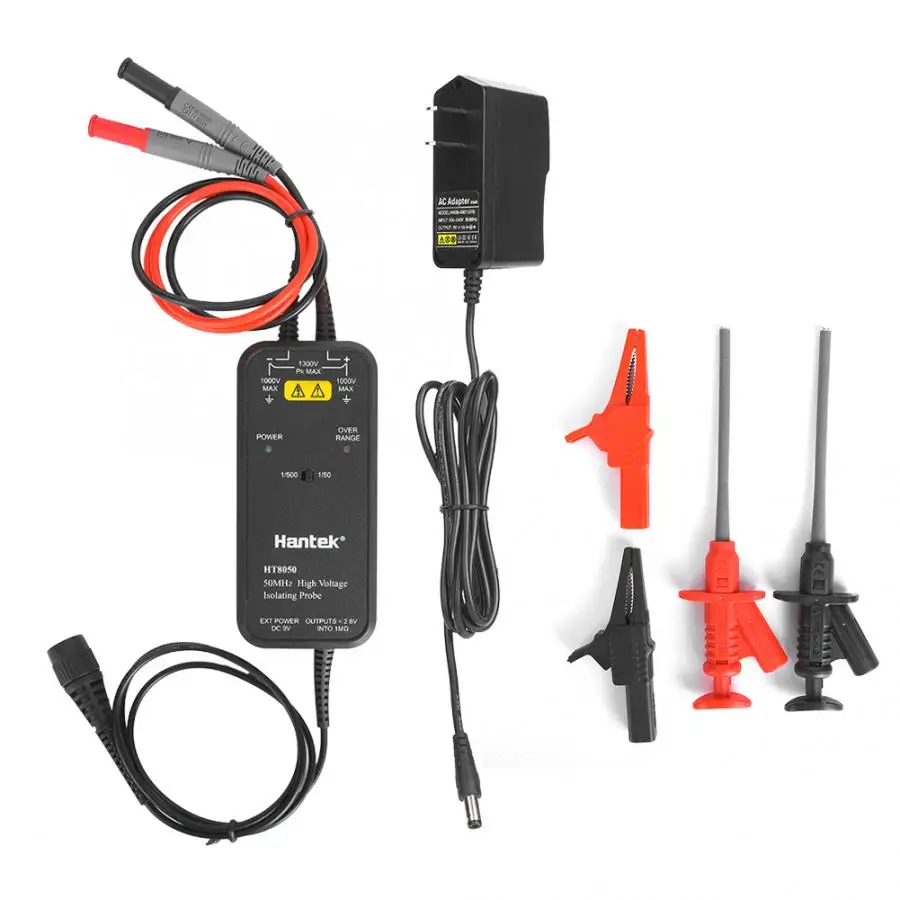

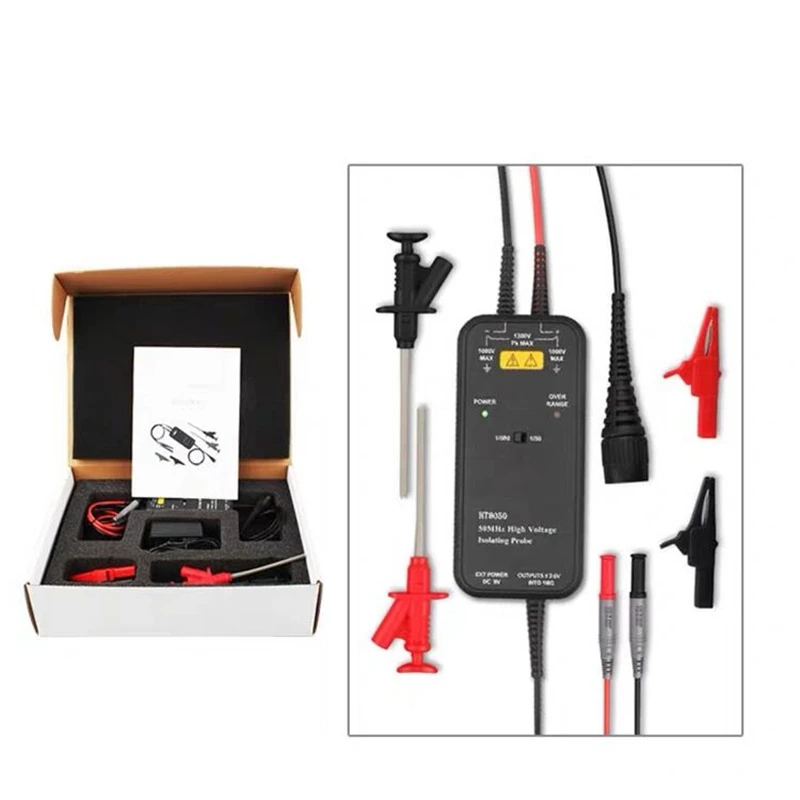

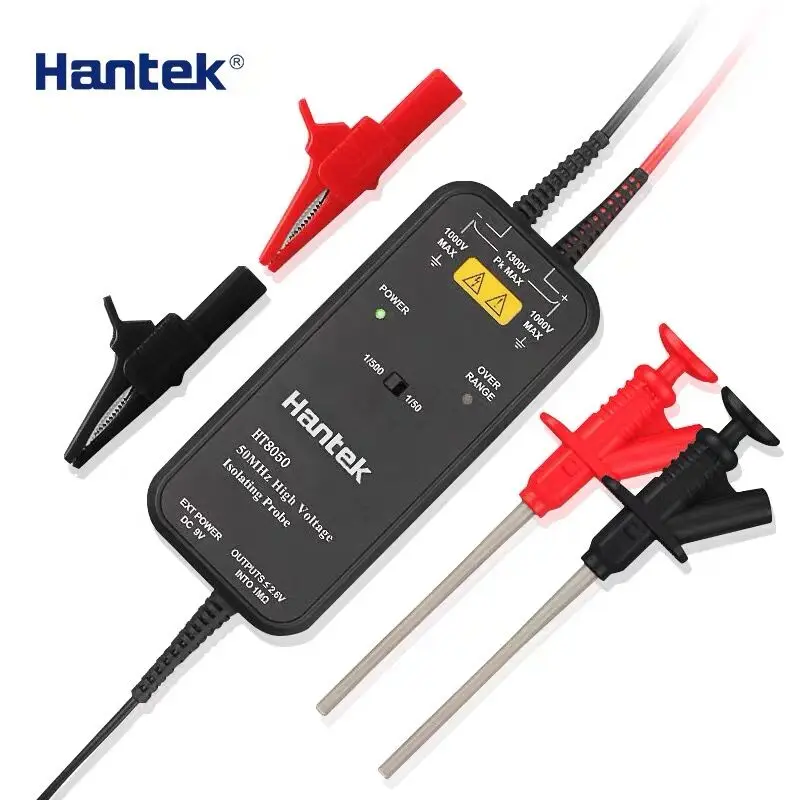

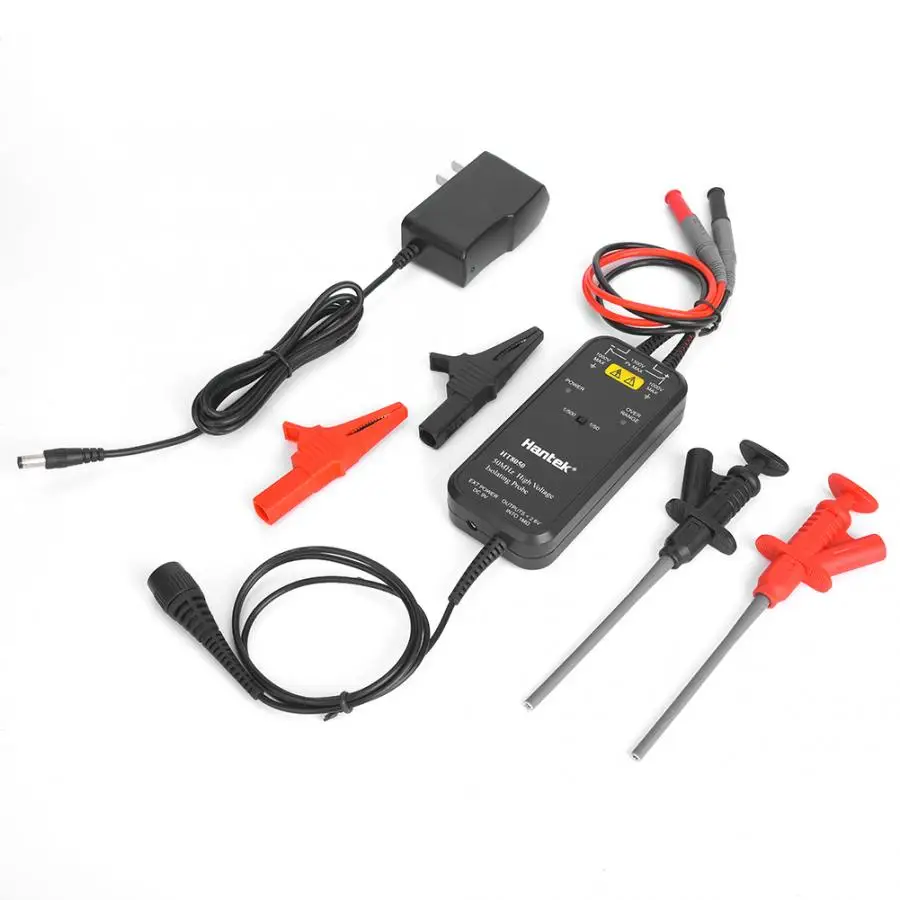

Зонд-1 шт.2 x зажим2 крючка зонда1 х адаптерРуководство пользователя на английском языке-1 шт.
