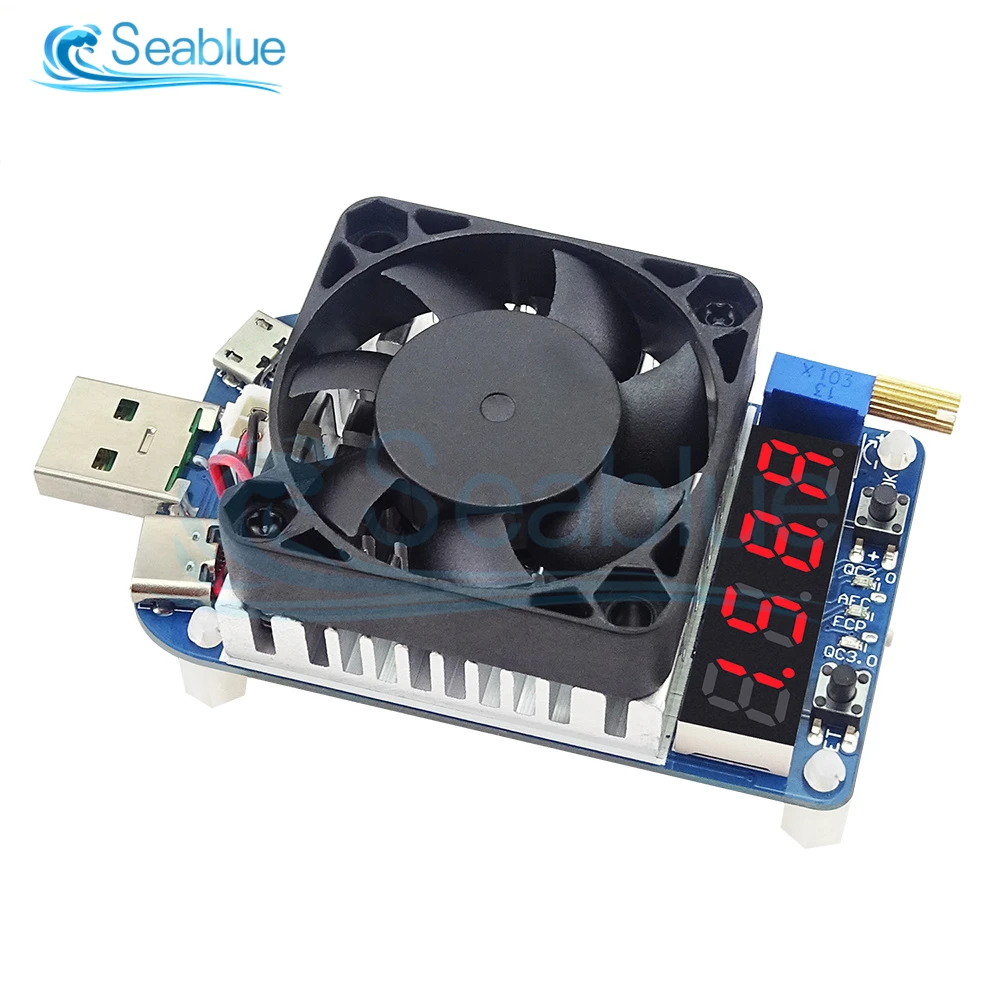

HD25 HD35 триггер QC2.0 QC3.0 Электронный USB нагрузочный резистор разрядка батарея тест регулируемое напряжение тока 4A 5A 25W 35W

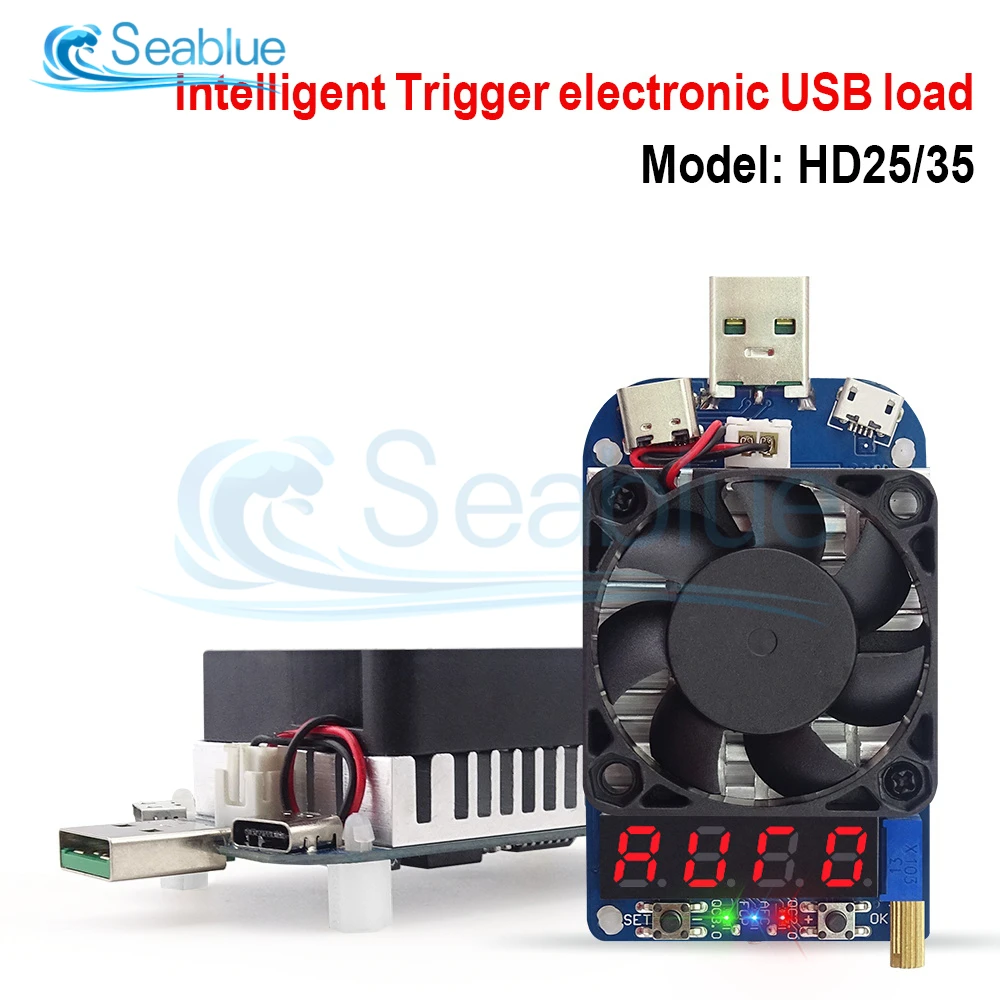

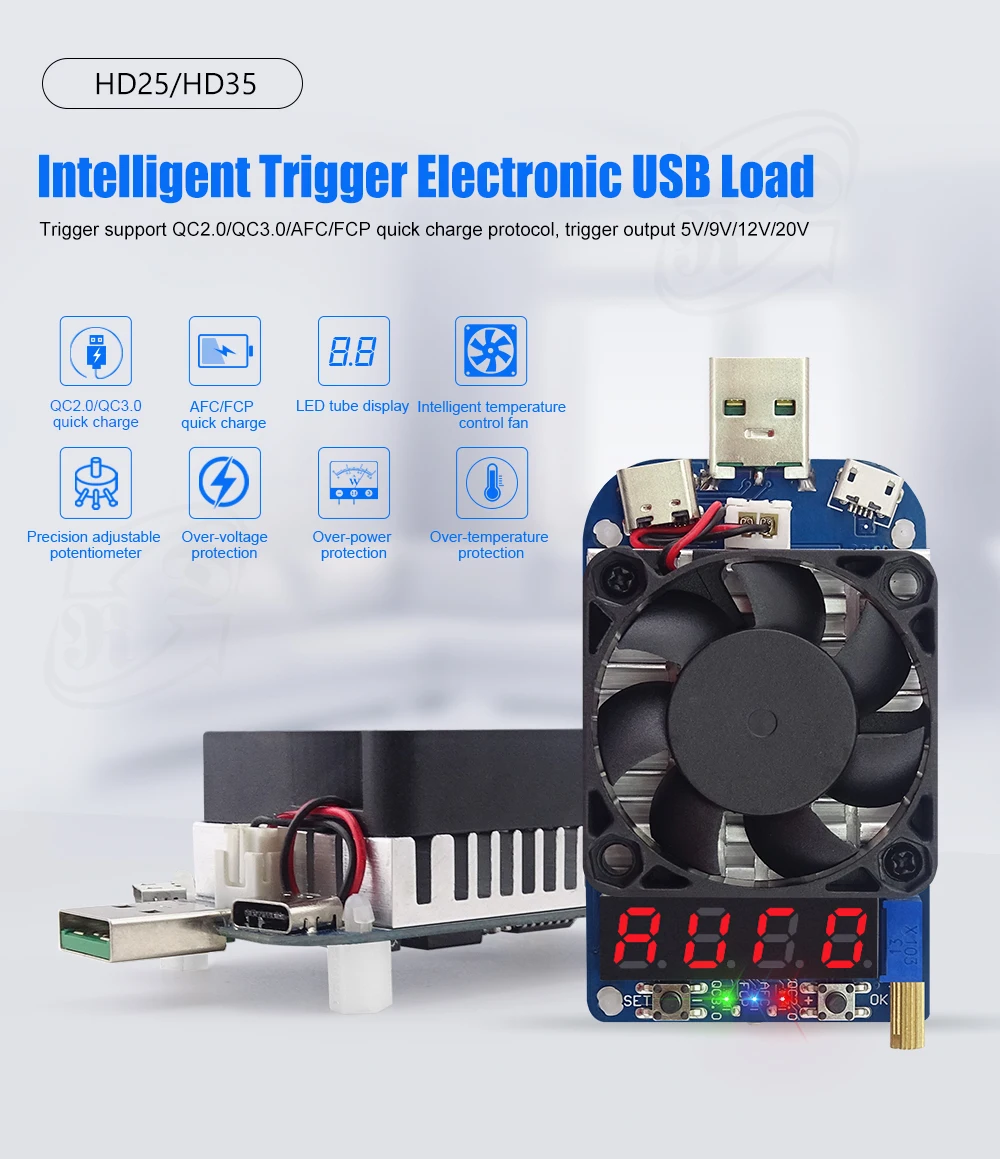

Инструкции для интеллектуального триггера USB электронной нагрузки

-Модель: HD25/HD35

Примечание:

Этот продукт не имеет защиты обратного соединения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован

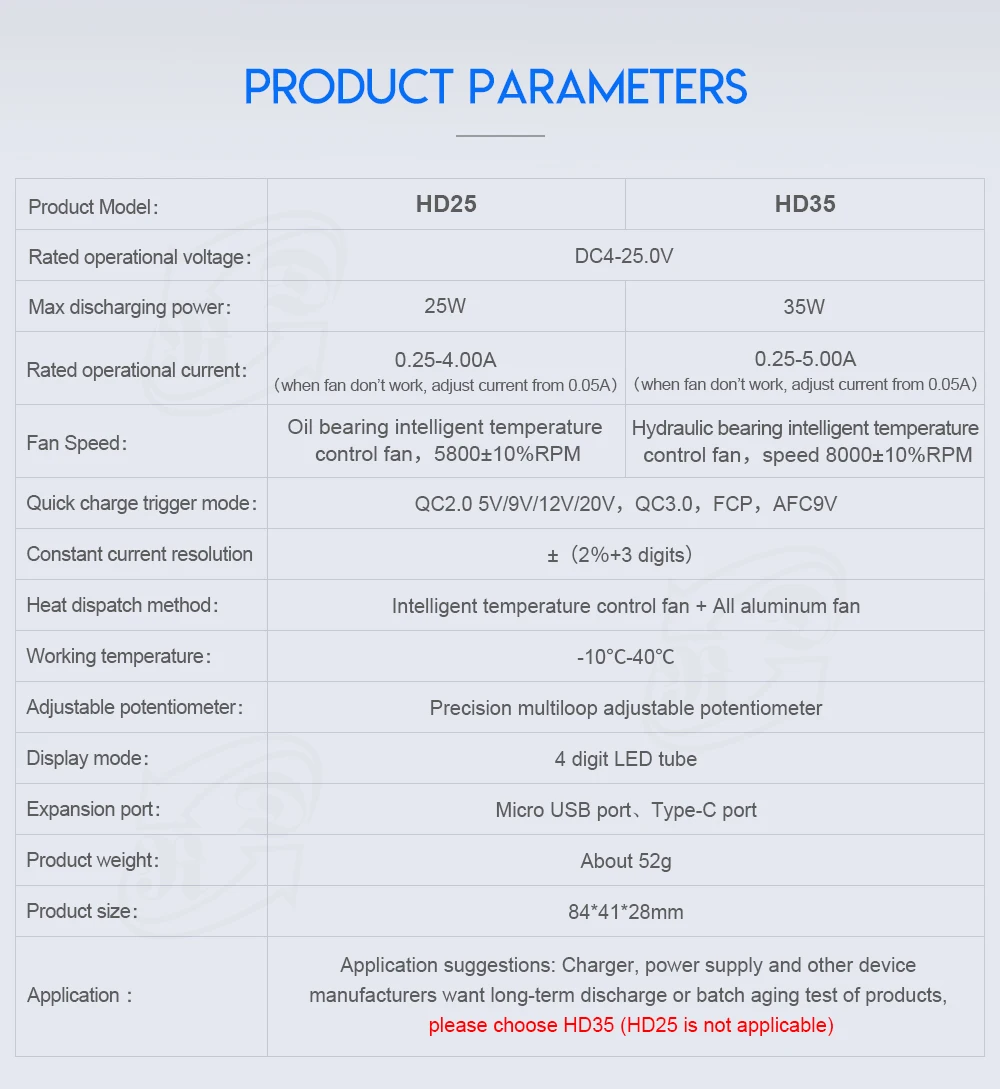

Технические параметры:

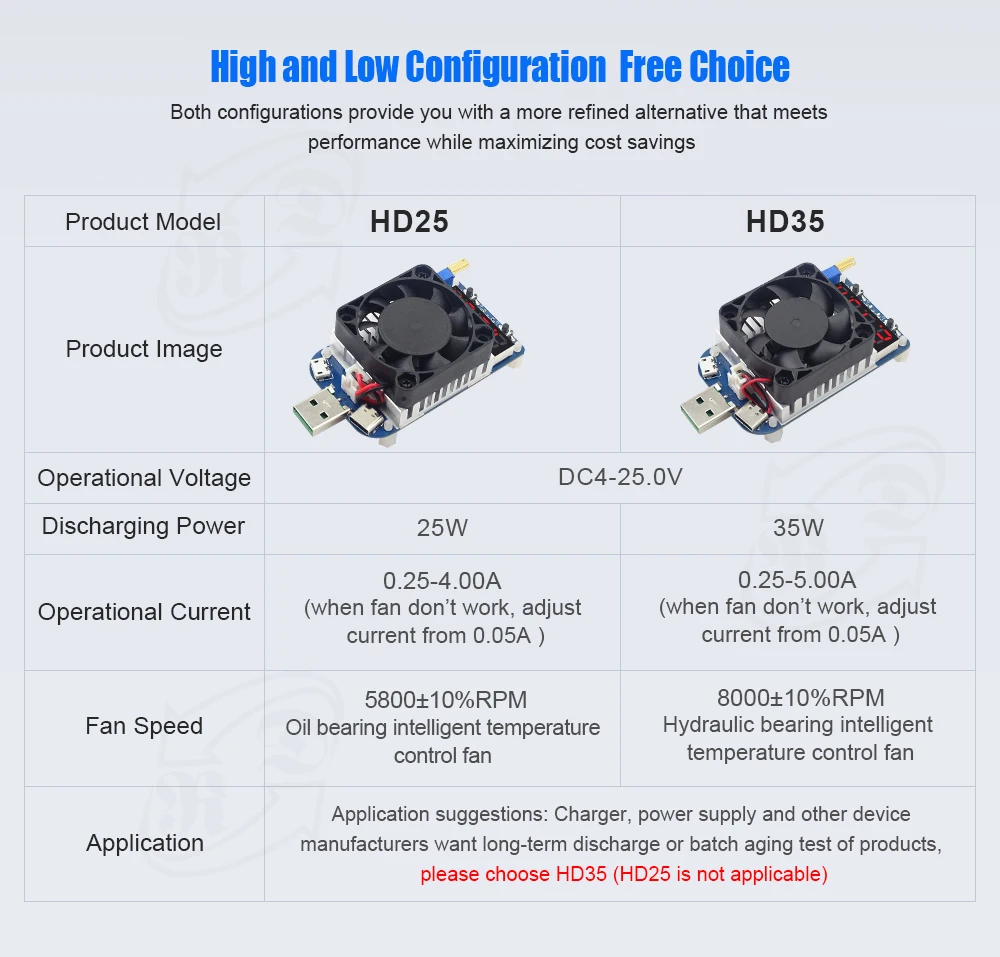

Модель продукта

HD25

HD35

Номинальное рабочее напряжение

DC4-25.0V

Максимальная мощность разрядки

25 Вт

35 Вт

Номинальный рабочий ток

0,25-4.00A (если вентилятор не работает, Отрегулируйте ток от 0.05A)

0,25-5.00A (если вентилятор не работает, Отрегулируйте ток от 0.05A)

Скорость вентилятора

Масляный подшипник Интеллектуальный вентилятор контроля температуры, скорость 5800 ± 10% об/мин

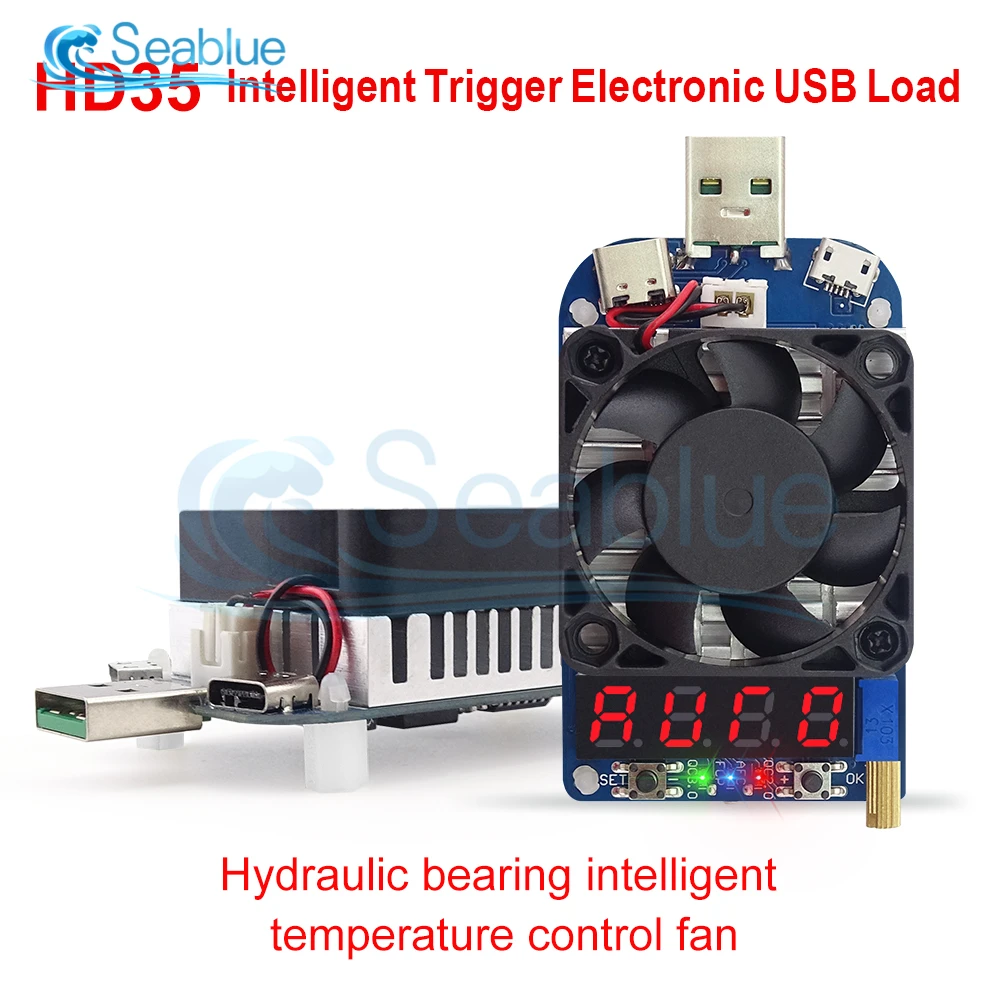

Гидравлический подшипник Умный вентилятор контроля температуры, скорость 8000 ± 10% об/мин

Режим запуска быстрой зарядки

QC2.0 5 В, 9 В, 12 В, 20 в, QC3.0,FCP,AFC9V

Точность постоянного тока

±(2% + 3 цифры)

Точность постоянного напряжения

±(2% + 3 цифры)

Способ отправки тепла

Умный вентилятор контроля температуры + алюминиевый вентилятор

Рабочая температура

-10 ℃-40 ℃

Регулируемый потенциометр

Прецизионный мультициклический регулируемый потенциометр

Режим отображения

4 цифры светодиодный трубки

Расширительный порт

Порт Micro USB, порт Type-C

Вес продукта

Около 52 г

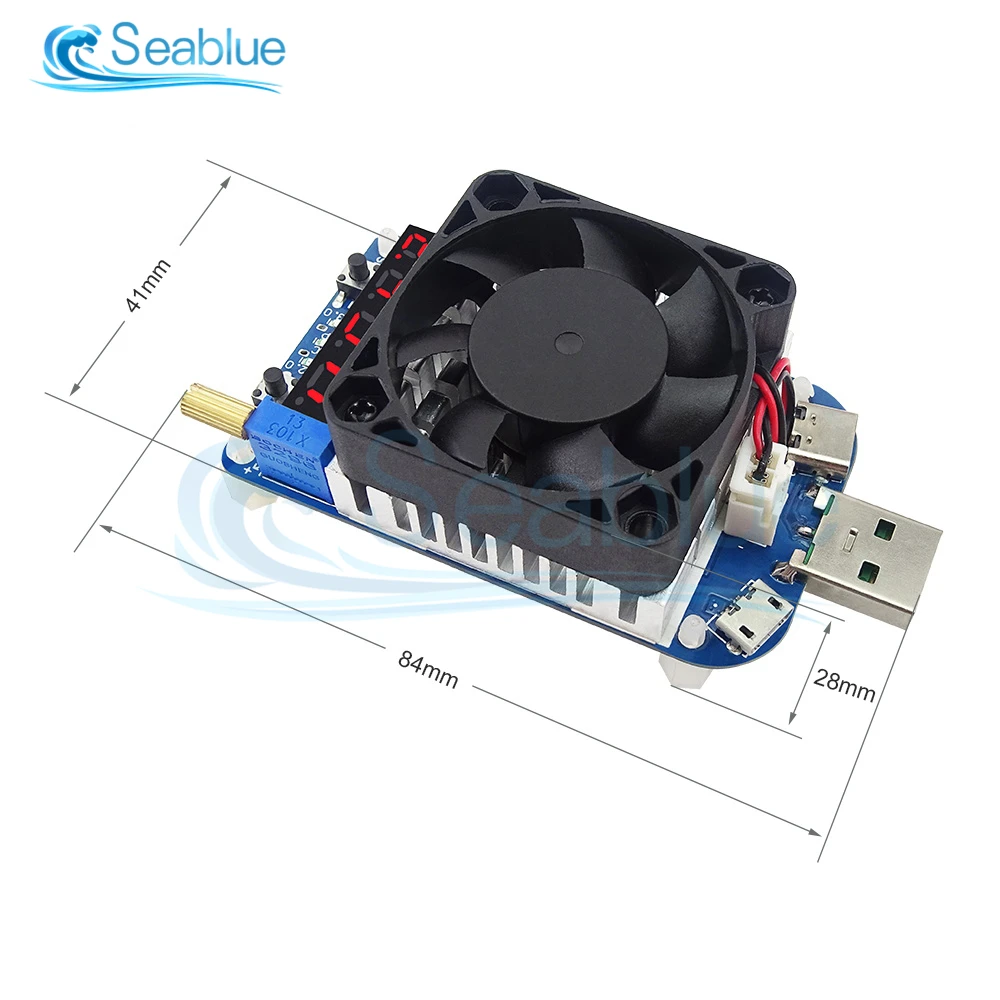

Размер изделия

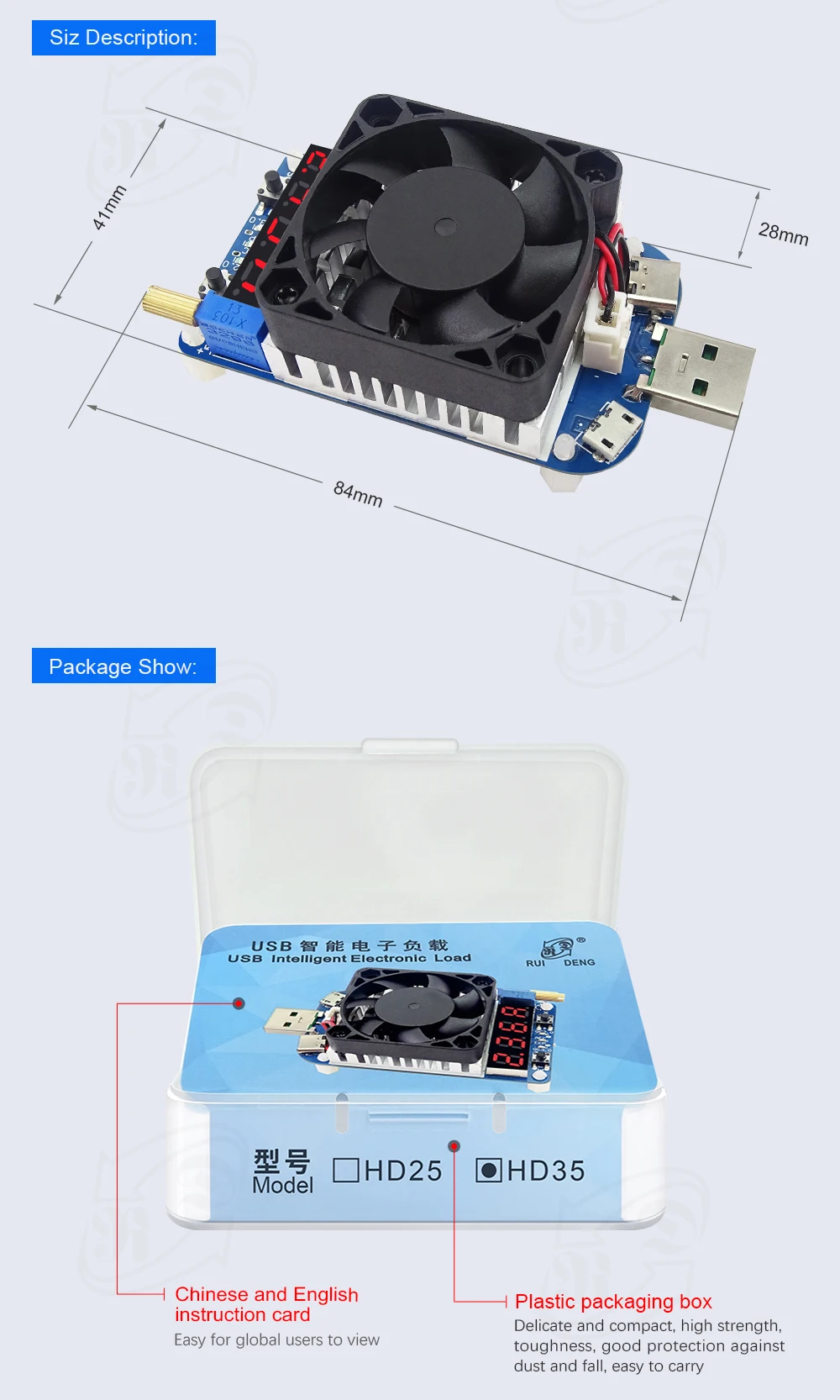

84x41x28мм

Применение

Рекомендации по применению: зарядное устройство, источник питания и другие производители устройств хотят долгосрочные разрядки или пакетный тест старения продуктов, пожалуйста, выберите HD35 (HD25 не применимо)

Примечание:

1, поддержка Triigger QC2.0 (QC2.0 5 В, 9 В, 12 В и 20V), QC3.0, Huawei FCP, Samsung AFC 9V, не PD triigger

Информация:

1, HD25/HD35 руководство пользователя страница загрузки: http://www.mediafire.com/folder/2nlrq1yvpfs7q/HD35

2. Видео на Youtube: https://www.youtube.com/watch?v=GH1HRG8QRCE&t=19s

3. Отзывы клиентов https://www.youtube.com/watch?v=RO7Xa68qVa4&t=0s&list=PLNcr2Rj_07PGRzeQrKLtN_DV5lnq0MeZo&index=55

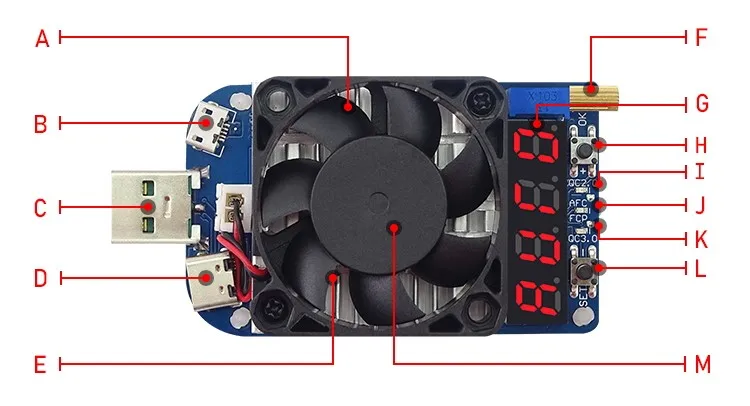

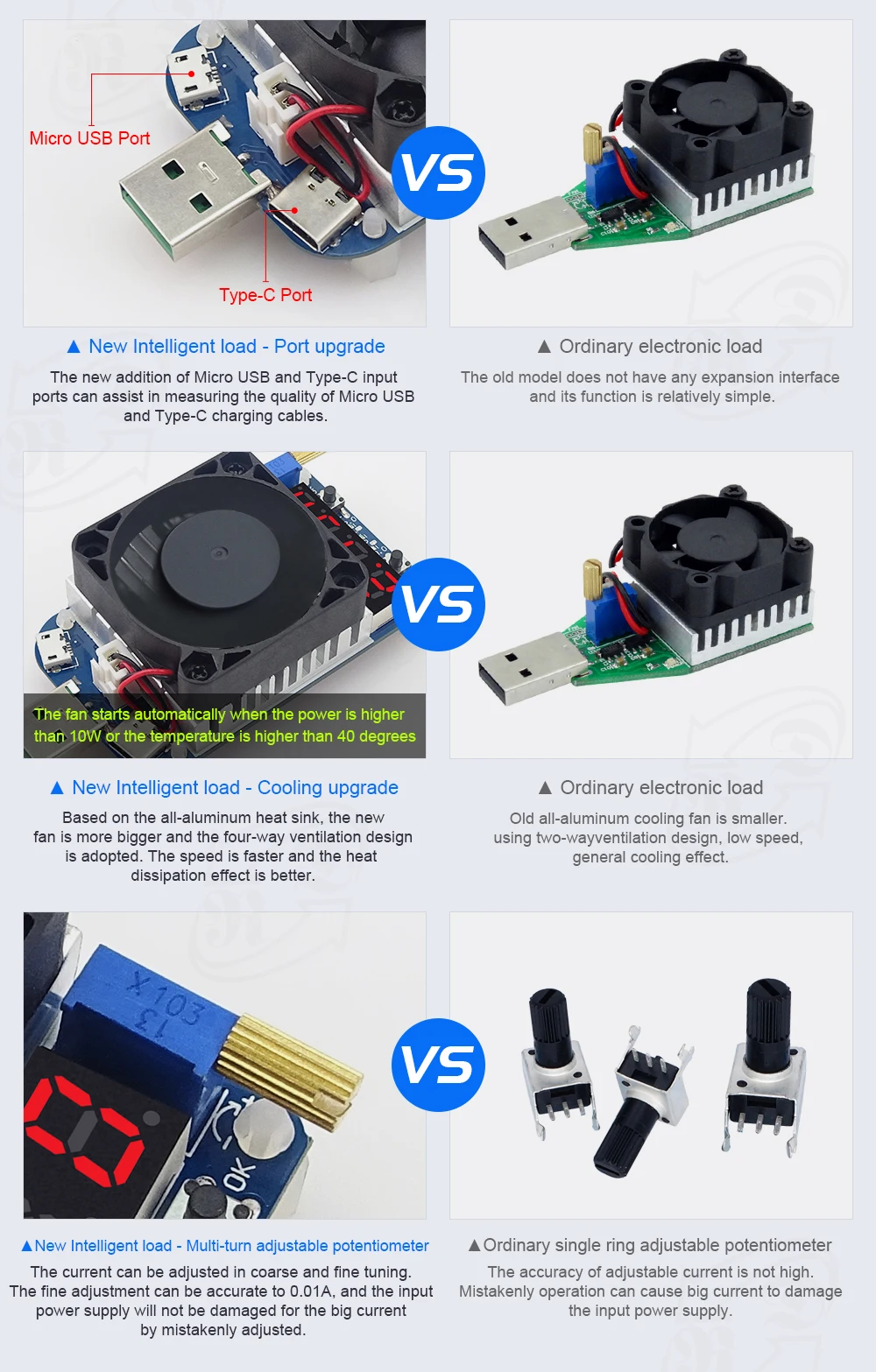

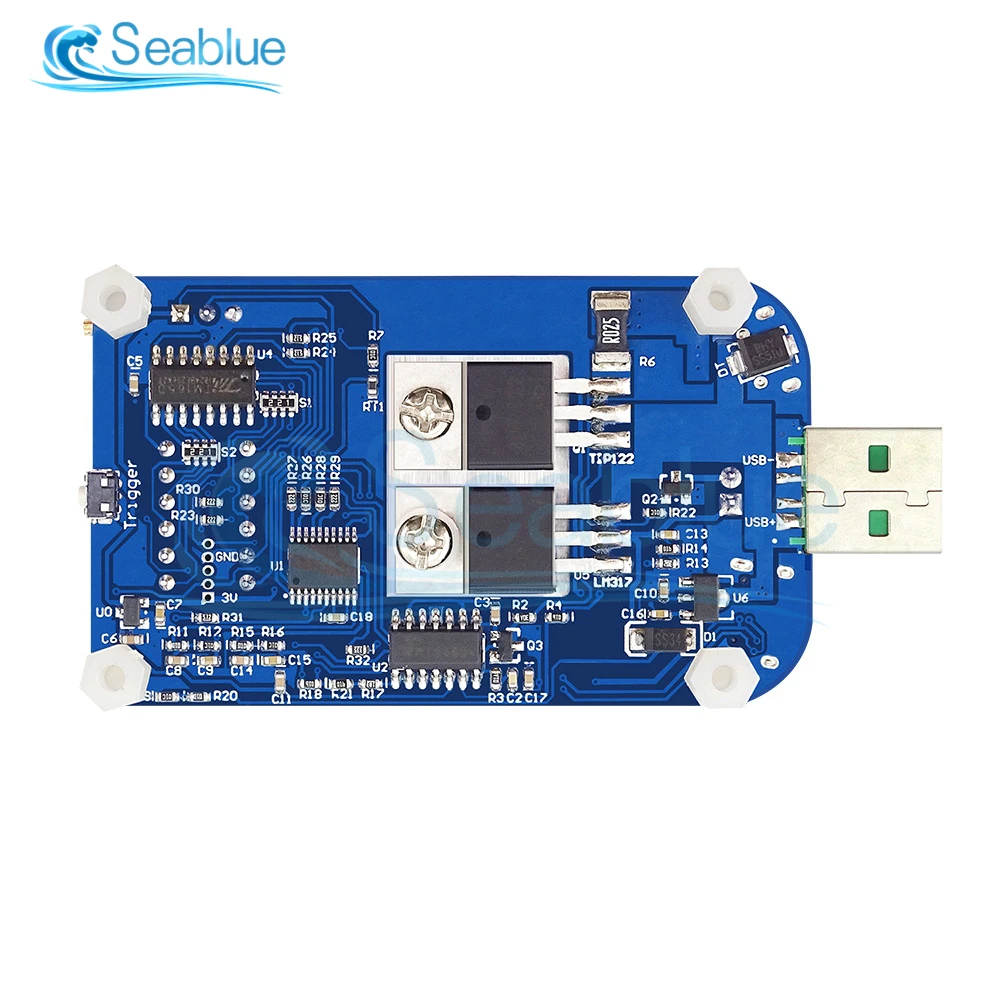

Структура продукта

Все алюминиевый теплоотвод

Порт Micro USB: максимальный ток 2A, не может вызвать быструю зарядку

Usb-порт: максимальный ток 5А, может вызвать быструю зарядку

Порт Type-C: максимальный ток 5A, может вызвать быструю зарядку (Этот продукт не поддерживает PD триггер)

Интеллектуальный вентилятор контроля температуры

Прецизионный мультициклический регулируемый потенциометр

Светодиодный дисплей

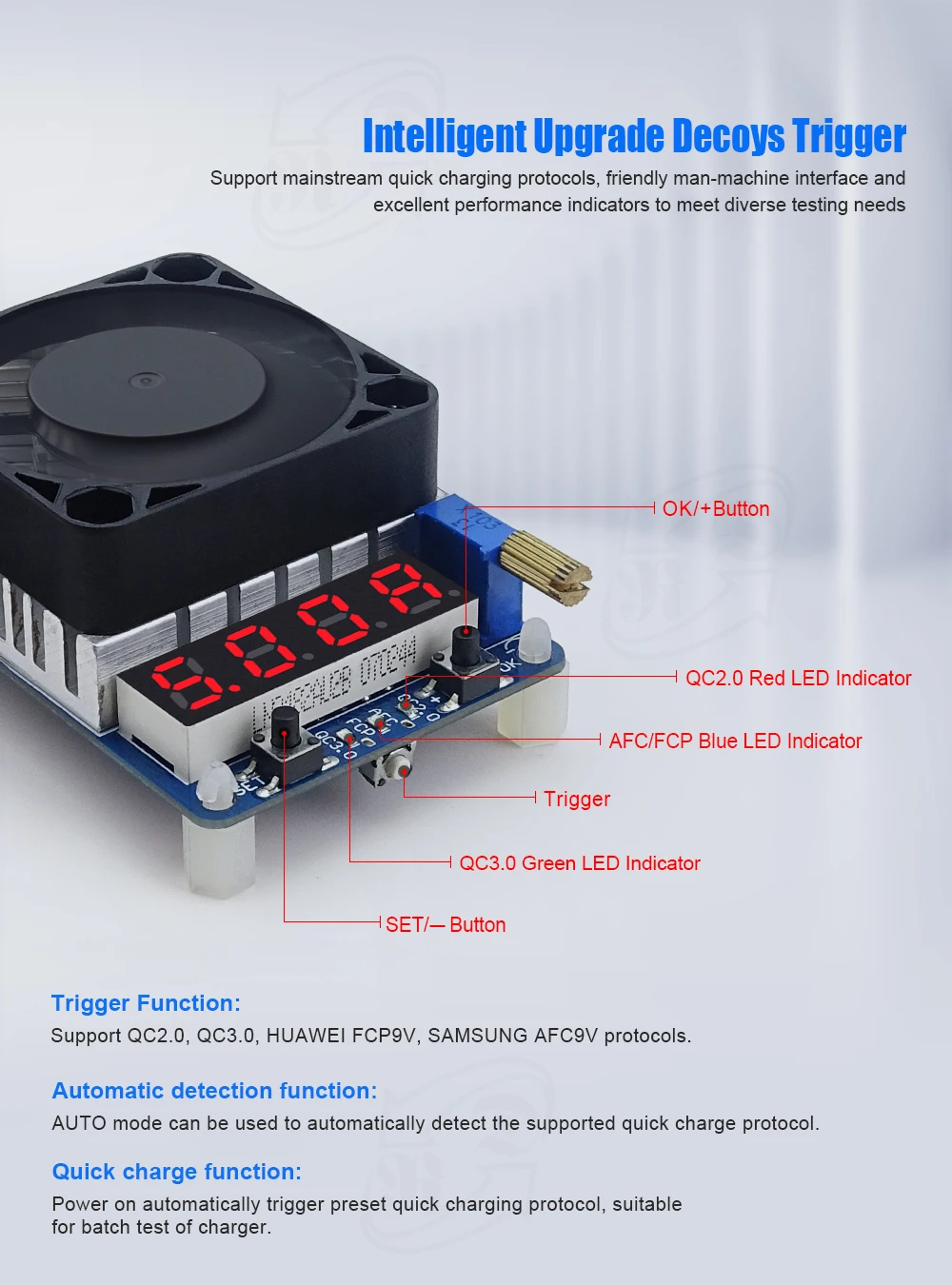

Кнопка OK/+ (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в разных режимах)

Красный светодиодный индикатор QC2.0

Синий светодиодный индикатор FCP/AFC

Зеленый светодиодный индикатор QC3.0

Набор/кнопка (два способа работы, длительное нажатие и короткое нажатие, разные функции в разных режимах)

Двумерный код, сканирование кода, чтобы проверить последний manua

Кнопка запуска на задней части продукта (два способа работы, длительное нажатие и короткое нажатие, имеют различные функции в различном режиме

Введение функции:

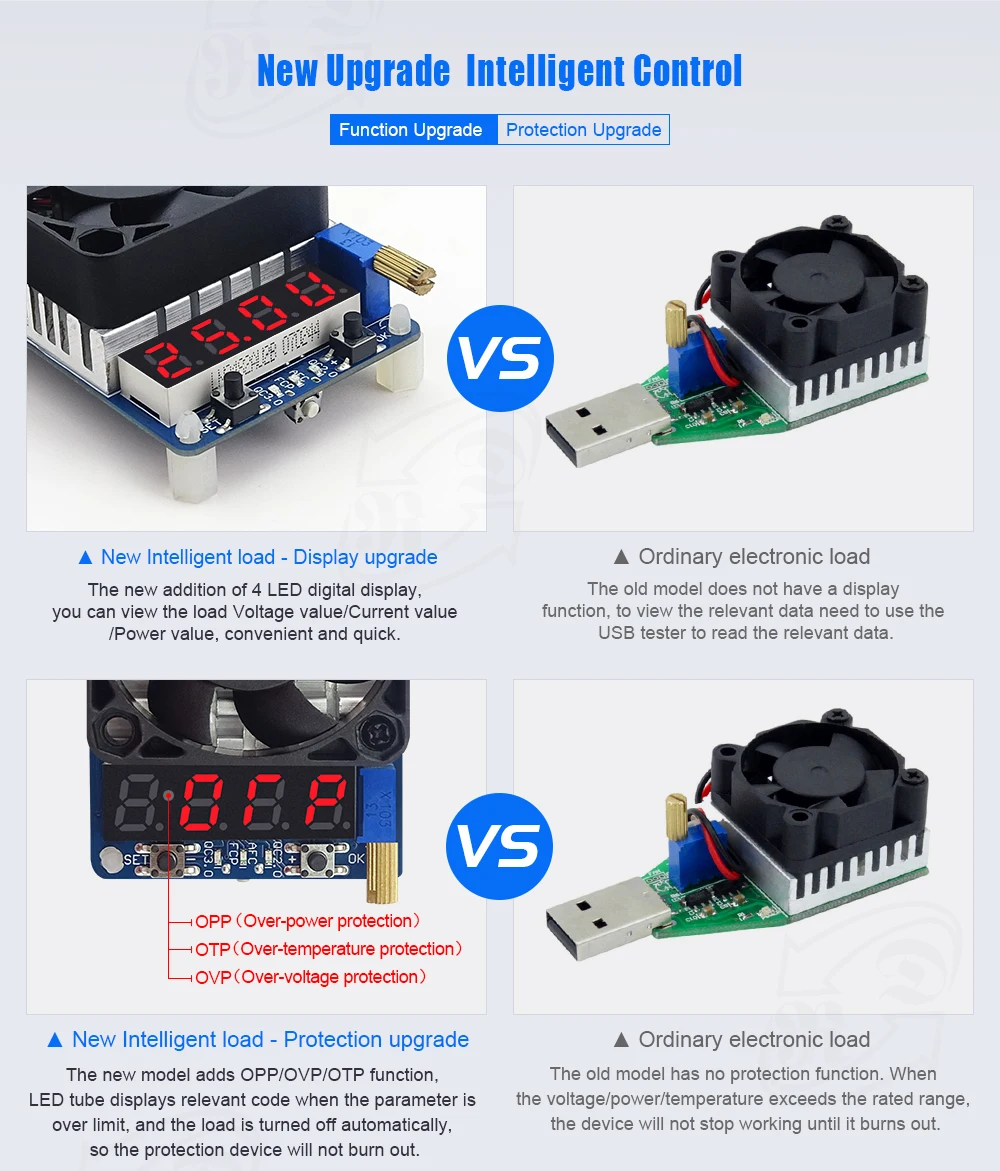

A. Функция защиты:

OVP (защита от перенапряжения): есть OVP при 25-30 в; Он будет поврежден постоянно более 30 в. На OVP, светодиодный показ OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки выше 80 ℃, светодиодный OTP, как показано на рисунке 2.

OPP (защита от превышения мощности): мощность составляет более 80 ℃, светодиодный дисплей OPP, как показано на рисунке 3.

B. Набор выходных данныхВосстановлениеРежимПосле ввода нагрузки статус защиты, ручной или автоматический

C. Просмотреть значение напряжения, значение тока и значение мощности нагрузки.

D. Интеллектуальный вентилятор контроля температуры. Когда ток превышает 2 А или температура превышает 40 ℃, вентилятор начнет работать.

E. Прецизионный мультициклический регулируемый потенциометр: вы можете точно настроить ток, до 0,01a. Поэтому вам не нужно регулировать большой ток ошибочно, чтобы повредить источник питания. Поэтому источник питания не будет поврежден из-за ошибочной регулировки

F. Вы можете установить статус загрузки по умолчанию, открыть или закрыть.

Триггер/DecoyFunction:1. Функция запуска:Зарядное устройство может использоваться для QC2.0, QC3.0, Huawei FCP, Samsung AFC 9V и нескольких режимов быстрой зарядки для запуска.2. Функция быстрой зарядки:Используйте автоматический режим, чтобы обнаружить, что зарядное устройство может поддерживать режим быстрой зарядки или нет.3. Функция автоматического включения:После включения питания, автоматически запускайте быструю зарядку и автоматически включайте нагрузку, которая подходит для пакетного тестирования на старение зарядных устройств.

Инструкция по эксплуатации

Нагрузка работает в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), светодиодный индикатор будет мигать, чтобы напомнить значение настройки тока, ожидая выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход, чтобы начать работу.

1. Отрегулируйте значение выходного тока.

Поворотное Управление по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации потенциометр может осуществлять крупную регулировку или точную регулировку. Точная регулировка может быть точной до 0,01a.

2. Настраиваемый светодиодный дисплей

Нажмите «SET», чтобы настроить светодиодный статус дисплея, значение выходного тока по умолчанию. Нажмите кнопку «SET» для отображения *.** A, **.* P, **.* V с последующим переработкой.

3. Открыть или закрыть выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4. Установите статус загрузки по умолчанию (состояние открытия или закрытия, заводское состояние закрытия по умолчанию)

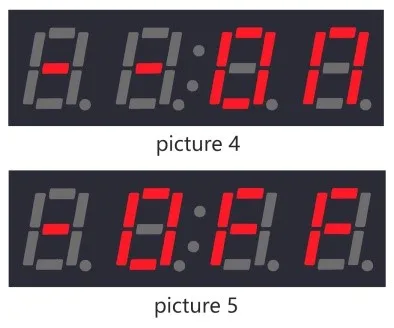

Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы установить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный индикатор будет отображаться «-- ON», как показано на рисунке 4, нагрузка откроет выход при включении питания в следующий раз; если светодиодный дисплей «-OFF», как показано на рисунке 5, светодиодный индикатор будет отображать текущее значение, мигание при последующем выключении при включении в следующий раз, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.

5, установите выход нагрузкиВосстановлениеРежимПосле удаления защиты.

Нажмите и удерживайте кнопку «SET», чтобы установить выходВосстановлениеРежимПосле удаления защиты. Нажмите и удерживайте кнопку «SET», если светодиодный индикатор будет отображаться «-- ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была удалена, светодиодный индикатор все еще показывает статус защиты, затем нажмите кнопку «Вкл/Выкл», На дисплее будет отображаться Настройка мигающего тока, затем нажмите кнопку «Вкл/Выкл» снова, нагрузка восстановится для работы.

Примечание:Пожалуйста, внимательно проверьте выходной ток внешнего аккумулятора. Ток общего блока питания обычно небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

Введение функции триггера:

Функция триггера/Декорации-это функция отправки сигналов на D + D-для быстрой зарядки зарядного устройства. В этом режиме нагрузка не может быть включена и выключена. Но ток нагрузки все еще может быть отрегулирован потенциометром. (За исключением автоматического режима, другие режимы только посылают инструкции триггера и не судят, является ли триггер успешным или нет)

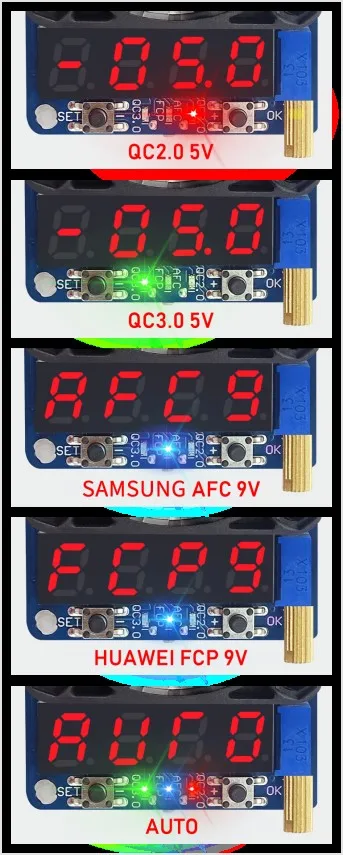

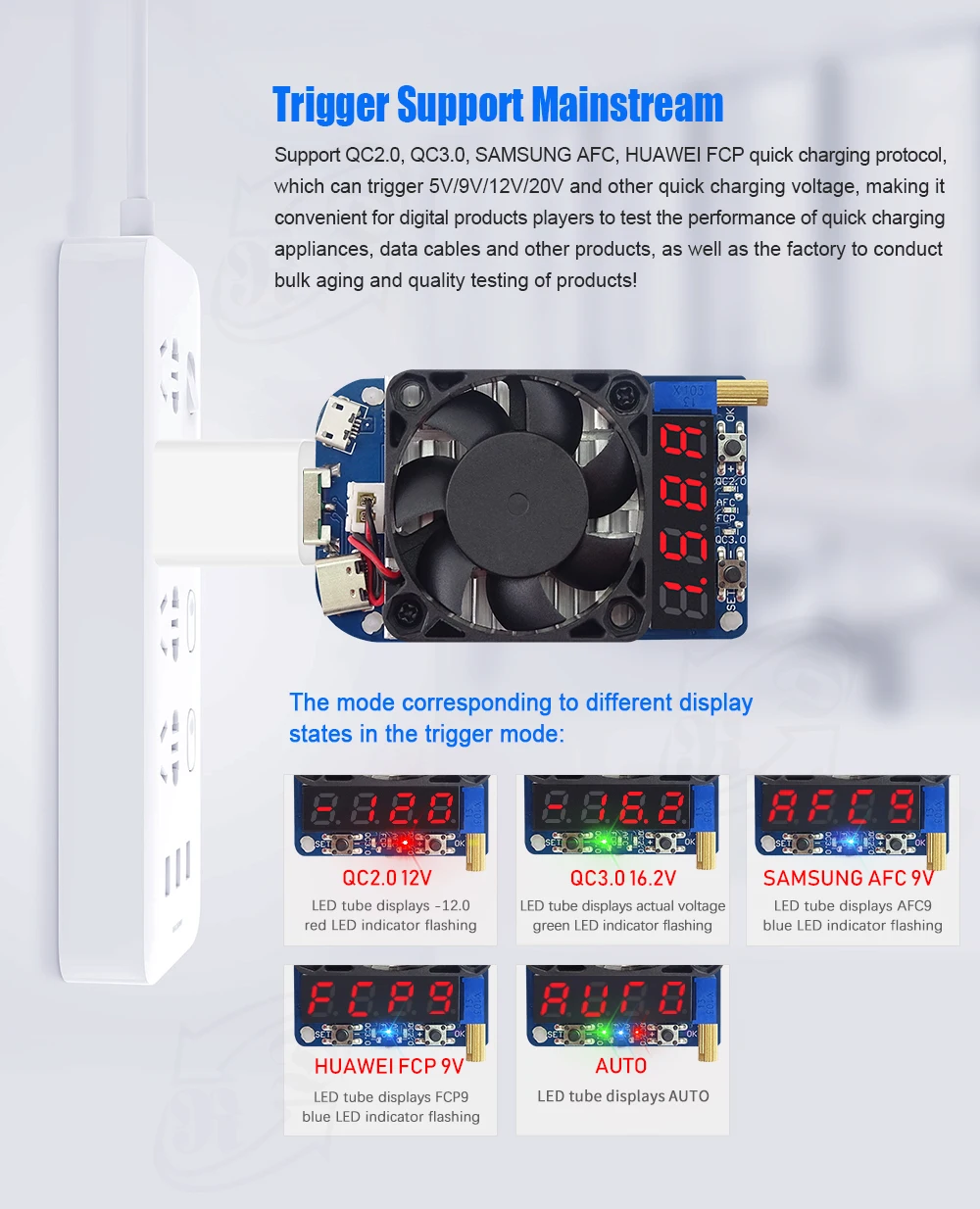

Режим, соответствующий различным состояниям отображения в режиме триггера:

QC2.0 5 В: светодиодный дисплей-05,0, красный светодиодный мигающий индикатор

QC3.0: светодиодный индикатор отображает фактическое напряжение, зеленый светодиодный мигающий индикатор

Samsung AFC9V: светодиодные трубки отображает AFC9, синий светодиодный индикатор мигает

Huawei FCP: светодиодные трубки отображает FCP9, синий светодиодный индикатор мигает

Авто: светодиодный дисплей

Функция кнопки при функции запуска:

Набор/кнопка:

Короткое нажатие: начало запуска или переключение напряжения тока в режиме быстрой зарядки

Длительное нажатие: запись состояния быстрой зарядки и открытие или закрытие функции автоматического запуска

Кнопка ОК/+:

Короткое нажатие: начало запуска или переключение напряжения тока в режиме быстрой зарядки

Кнопка запуска:

Короткое нажатие: режим переключения

Длительное нажатие: Переключение в режим нагрузки

1. Режим запуска входа/выхода

Нажмите кнопку триггера, чтобы переключиться между режимом триггера и режимом нагрузки, когда Режим триггера входит в режим нагрузки, состояние триггера остается.

2. Переключатель режима:

Короткое нажатие кнопки триггера для переключения между 4 режимами, QC2.0, QC3.0, FCP/AFC и AUTO, в то же время светодиодный индикатор будет светильник. Когда вы переключаете режим, последний режим запуска будет закрыт.

3, QC2.0 триггер:

В режиме QC2.0 нажмите кнопку OK, после 2s соответствующий светодиодный индикатор мигнет, чтобы напомнить о завершении запуска, нажмите + или-кнопку для переключения между QC2.0 5V, 9V, 12 В и 20 в, длительное нажатие, чтобы применить режим контроля качества.

4, триггер QC3.0:

В режиме QC3.0 триггер работает так же, как и выше. Светодиодный дисплей с реальным напряжением, нажмите + или-кнопка для увеличения или уменьшения значения напряжения, длительное нажатие, чтобы применить режим контроля качества

5, FCP/AFC триггер:

В режиме FCP/AFC триггер работает так же, как и выше. Нажмите + или-кнопка для переключения между FCP и APC, нажмите и удерживайте, чтобы применить режим QC

.

6, Автоматический триггер:

Автоматический режим используется для обнаружения поддержки зарядного устройства для протокола быстрой зарядки. Короткое нажатие кнопки «ок» в автоматическом режиме для автоматического обнаружения нагрузки и терпеливо подождите около 25 секунд, светодиодный индикатор указывает на протокол быстрой зарядки, поддерживаемый зарядным устройством

7. Включение автоматического триггера:

Питание на автоматическом триггере используется для пакетных зарядных устройств, автоматически запускает заданный режим после загрузки.

Установите ток нагрузки и загрузку автоматически выводит нагрузку, Настройте режим быстрой зарядки, а затем нажмите кнопку Set, установка выполнена. Нажмите и удерживайте кнопку SET снова, чтобы выключить Автоматический триггер (QC3.0 может запоминать только значение положительного смещения).

Q & A

В: мое зарядное устройство с номинальной максимальной поддержкой QC2.0 12V2A, как я могу проверить, поддерживается ли зарядное устройство?

A: вставьте нагрузку, нажмите кнопку триггера, затем нажмите кнопку «ОК», после того как красный светильник мигнет, затем нажмите дважды, чтобы переключиться в режим QC2.0 12 v. Нажмите кнопку триггера, чтобы войти в режим нагрузки, и нажмите клавишу SET, чтобы проверить, находится ли напряжение тока около 12 В. Включите нагрузку и медленно Настройте ток на 2 А. Проверьте напряжение, чтобы увидеть, если есть существенное падение (> 0,5 v), а затем пусть работы нагрузки на некоторое время и сделать замеры, а затем нагрев головка зарядного устройства. Если нагрузка перезапущена или напряжение значительно падает, или зарядная головка имеет острый нагрев, зарядка не может быть полностью загружена и должна использоваться с уменьшенной нагрузкой.

Вопрос: поддерживается ли мое зарядное устройство PD2.0?

О: нагрузка может привести к старению зарядного устройства PD, но не вызывает зарядное устройство PD. Линия с двойной головкой типа c соединена с зарядным устройством PD и нагрузкой, а Выход зарядного устройства PD 5 В по умолчанию. Если зарядное устройство PD поддерживает QC2.0 одновременно, старение высокого напряжения может быть достигнуто триггером QC2.0.

В: Как я могу выйти из системы быстрой зарядки?

A: в режиме триггера, нажмите кнопку триггера, чтобы переключить режим для выхода; При режиме нагрузки, нажмите кнопку триггера, чтобы войти в режим триггера и выйти автоматически.

Применение

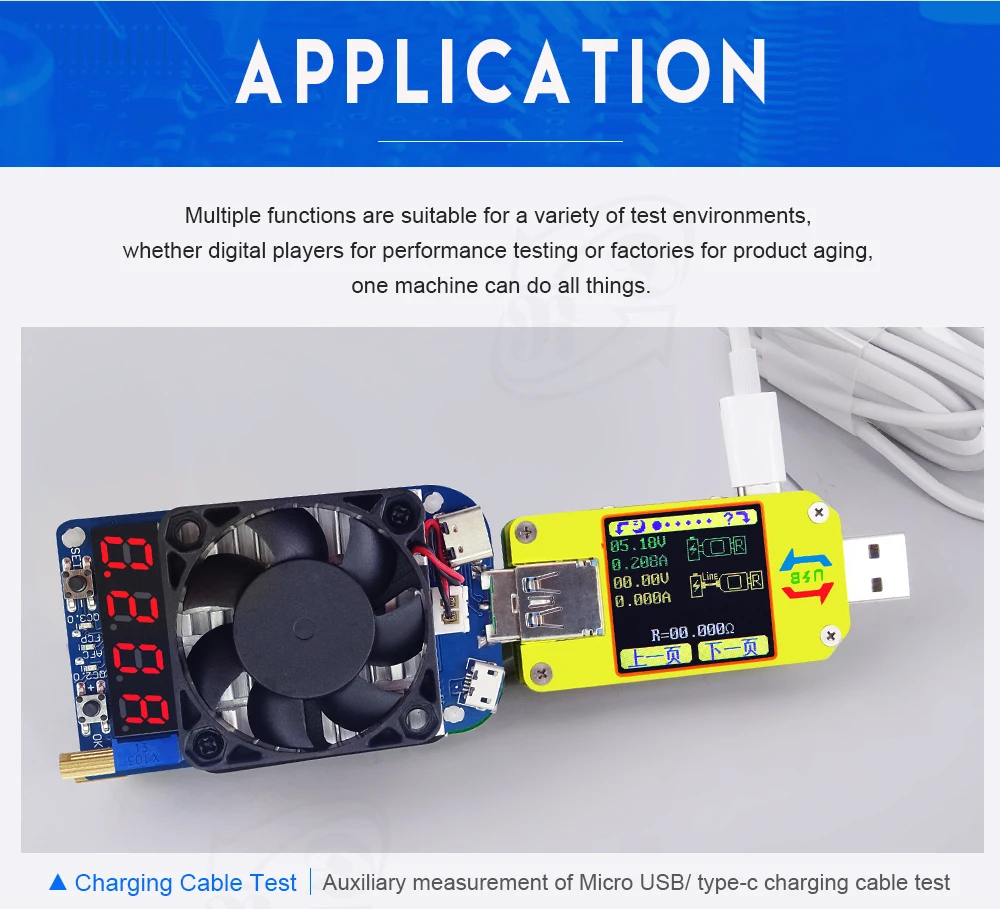

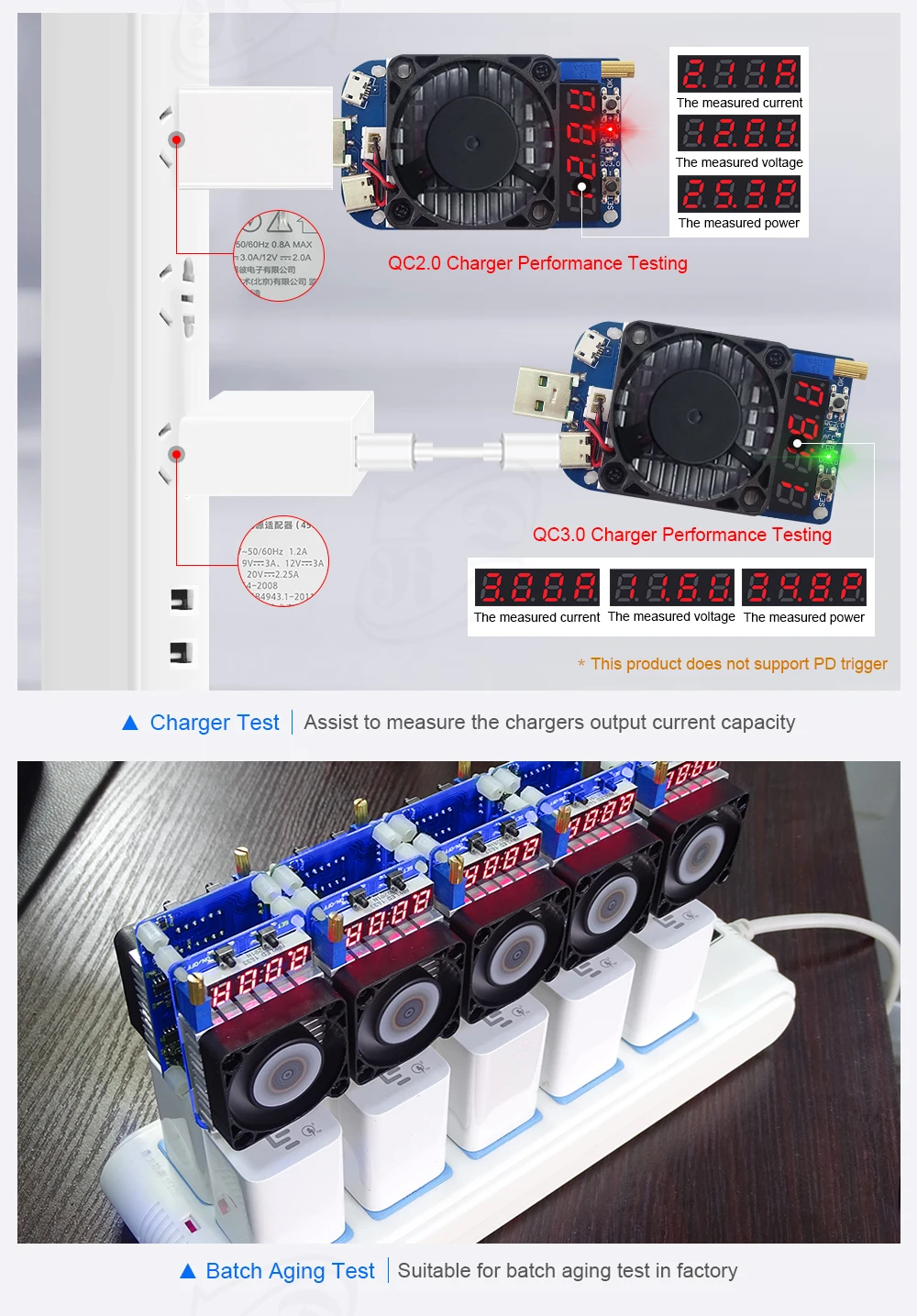

Помогает измерить кабель Micro USB хорошо или нет

Помогает измерить кабель типа C хорошо или нет

Помогает измерить выходную мощность зарядного устройства хорошо или нет

Использование больших партий испытаний на старение на зарядном заводе
