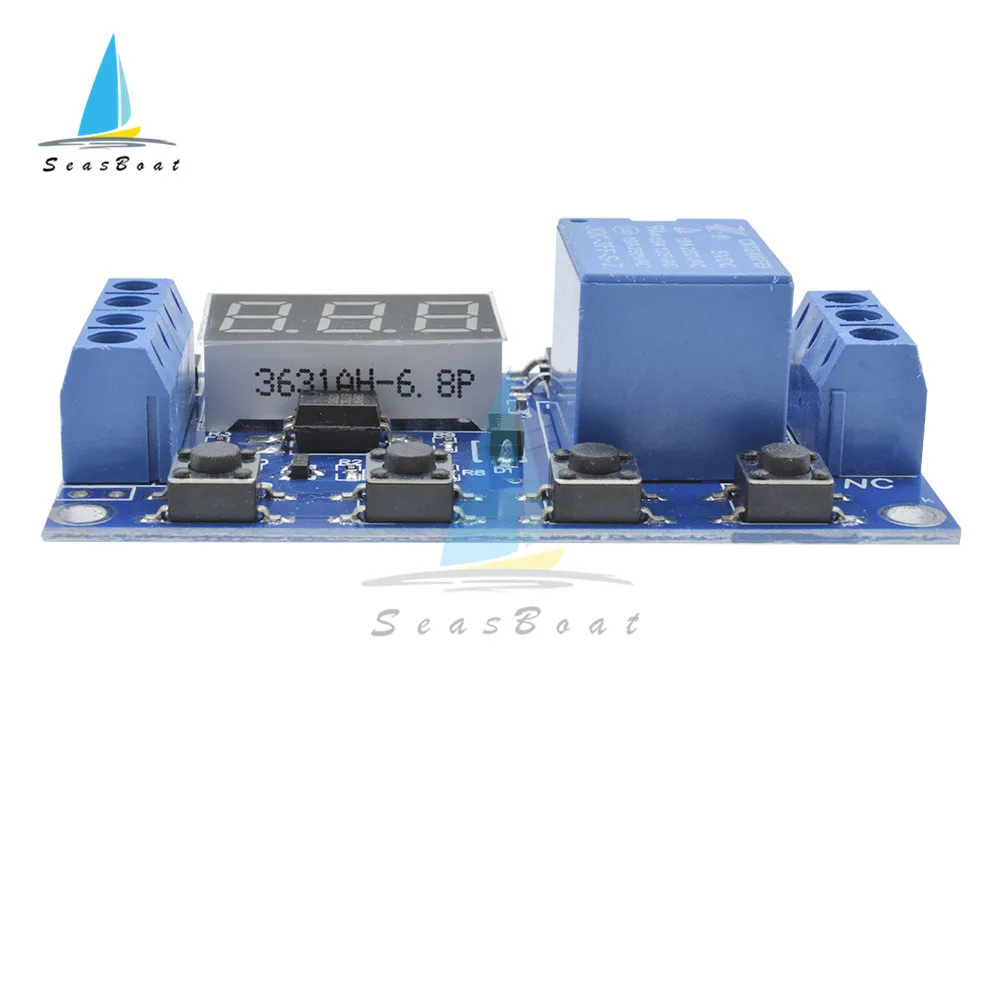

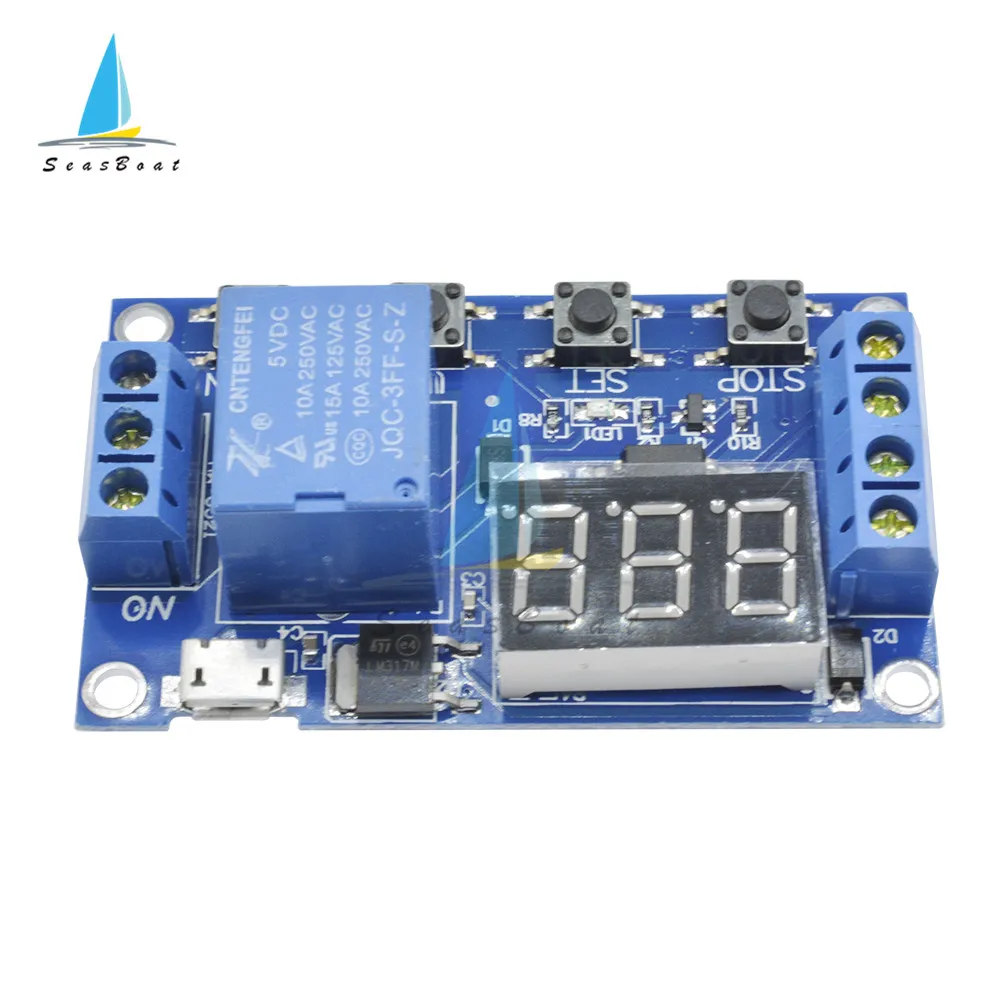

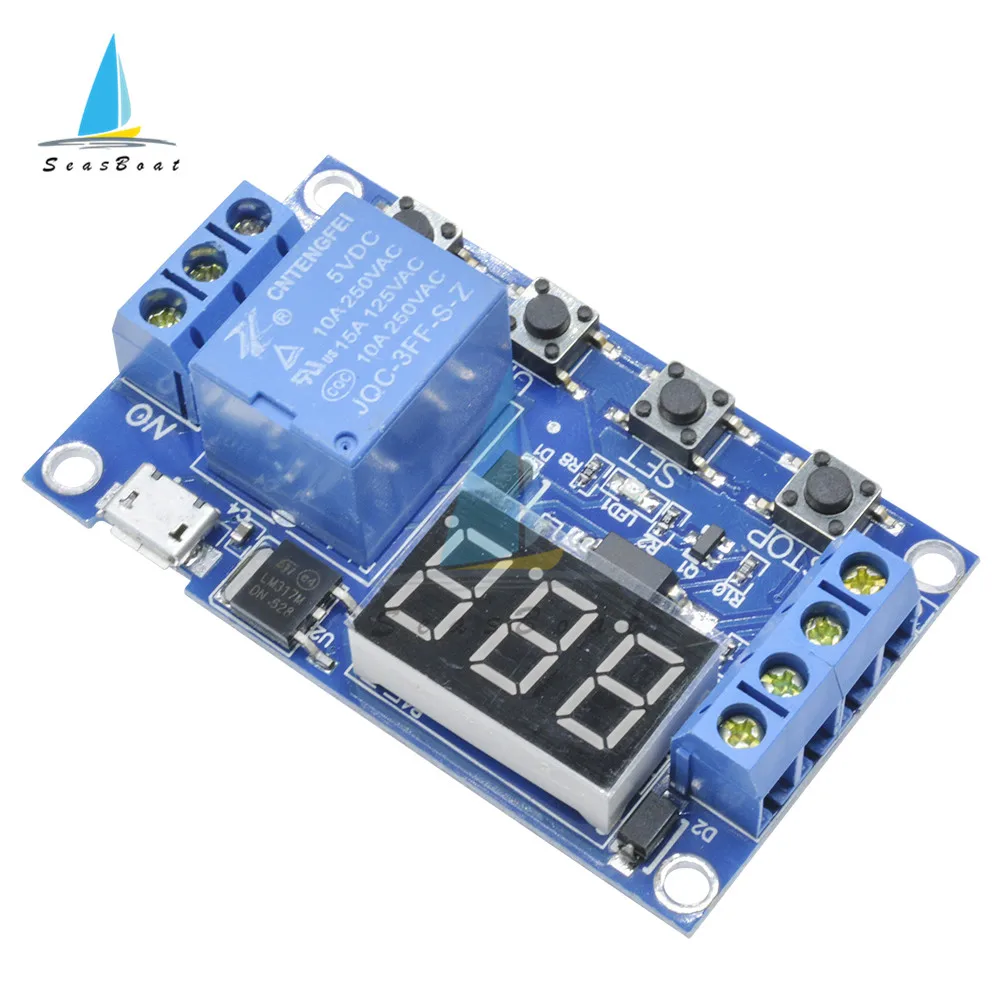

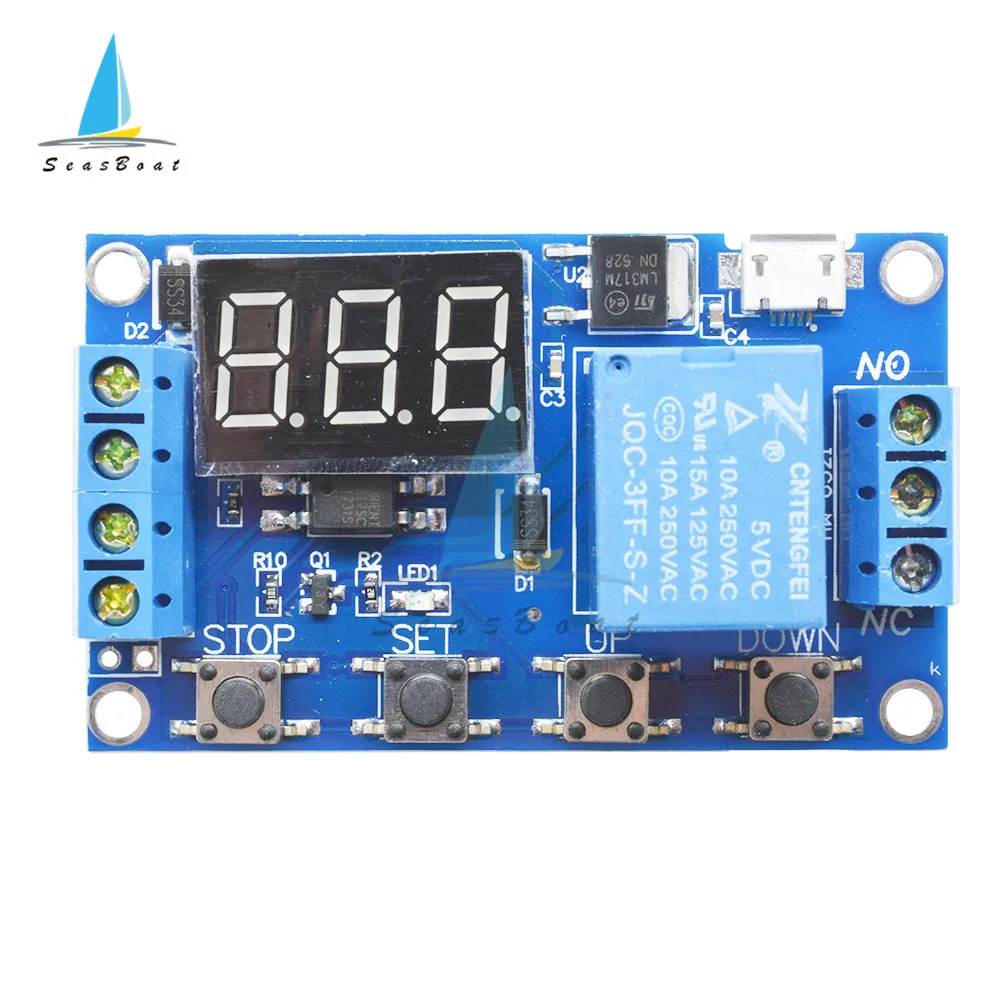

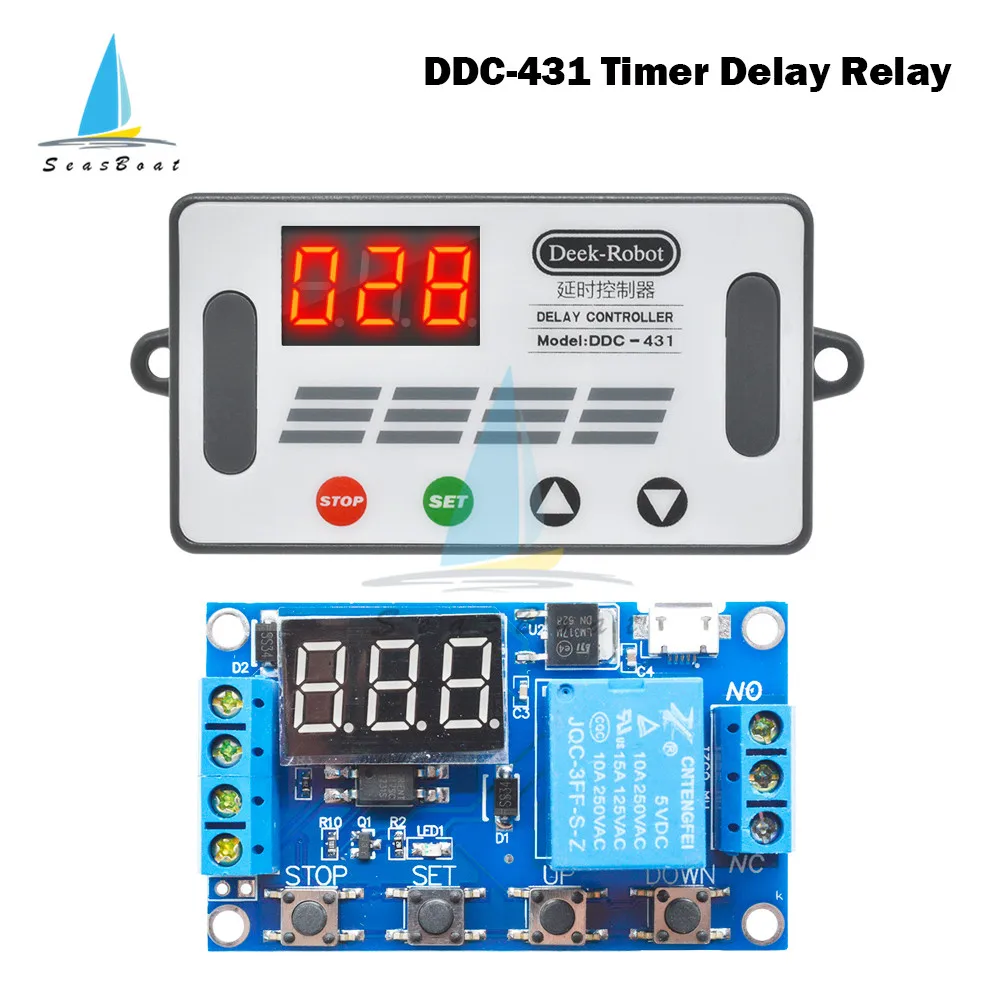

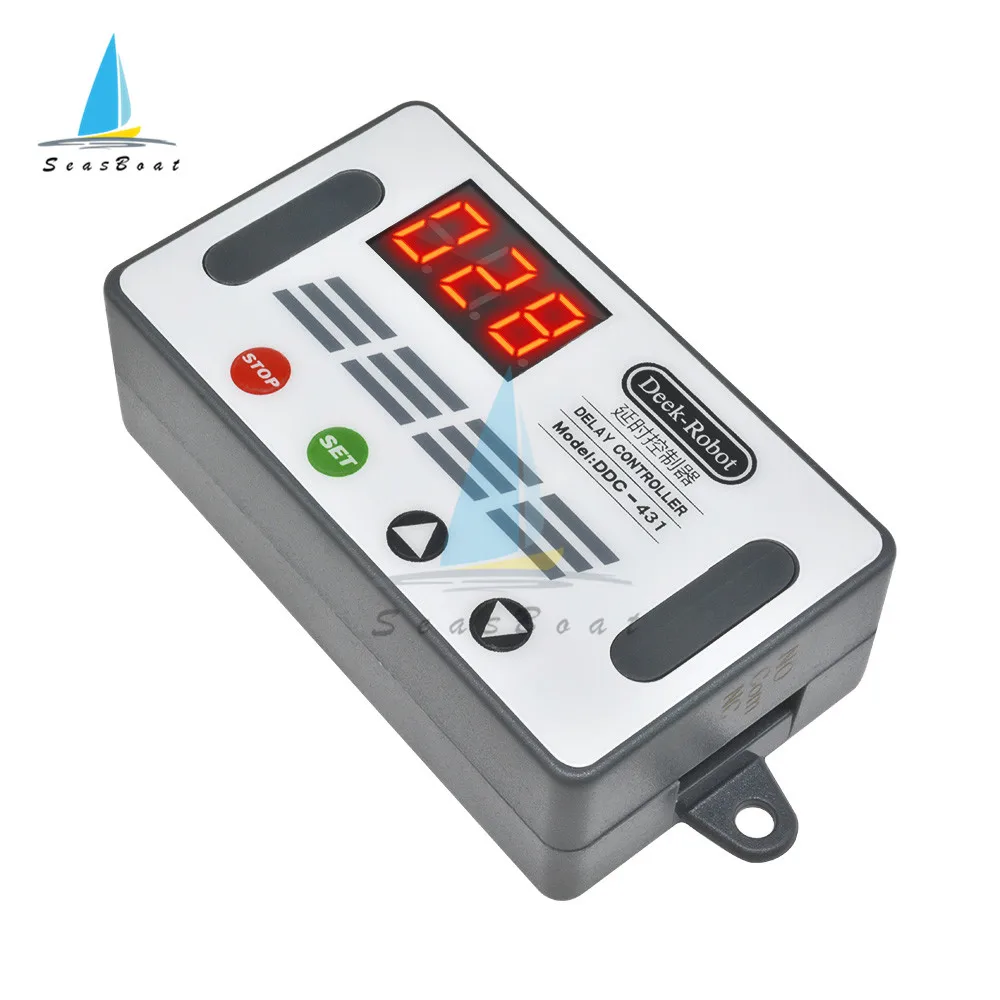

DC 12V DDC-431 реле задержки таймера цифровой светодиодный дисплей Контроллер задержки цикл запуска таймер переключатель задержки DC 5V 12V 24V
230,85₽
В наличии!
Последнее обновление: 15.09.2024
DC 12V DDC-431 реле задержки таймера переключатель цифровой светодиодный дисплей Контроллер задержки цикл запуска таймер переключатель задержки DC 5V 12V 24V
Описание:
Мощный Интерфейс понятный и простой, мощный, с функцией аварийной остановки одной кнопкой (кнопка стоп), с защитой от обратного соединения, обратное соединение без горения, память отключения питания. Повышенный спящий режим. После включения в течение 5 минут не происходит операции, дисплей автоматически выключается, и любая Кнопка просыпается! Можно установить различные параметры OP, CL, LOP. Эти параметры независимы друг от друга, и сохраняют параметры настройки для автоматического сохранения мощности и сохранения функций и т. Д.
Руководство по эксплуатации:

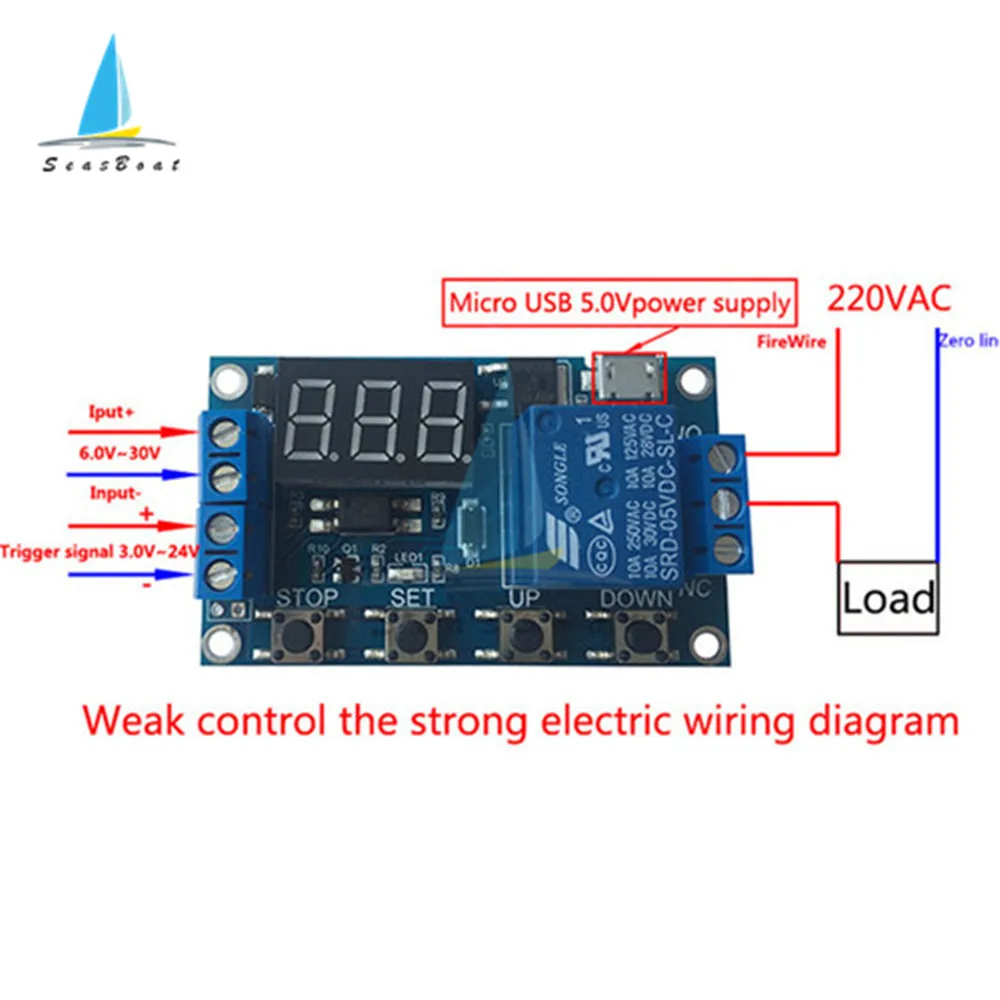

Рабочее напряжение: DC6V-DC30V (широкая защита от подключения по напряжению)
Источник триггерного сигнала: высокоуровневый триггер постоянного тока 3,0-24 В, Заземление сигнала и система заземления для улучшения помехоустойчивости системы, также может короткое замыкание земли
Выходная мощность: управляемое оборудование постоянного тока 30 В/10 А или 250 В переменного тока/10 А
Размер изделия: 64 мм * 35 мм * 19,3 мм
Монтажное отверстие: диаметр 3 мм
Рабочая температура: -40 ° C ~ 85 ° C
Режим работы:
Режим P1: после срабатывания сигнала реле включается время OP, затем выключается; В время OP следующая операция
P1.1: сигнал снова срабатывает.
P1.2: повторное синхронизация срабатывания сигнала
P1.3: сигнал снова запускает сброс, реле отключено и время остановлено.
P-2: Подайте триггерный сигнал, после выключения реле времени CL реле включается время OP. После окончания срока реле выключается.
P3.1: дайте триггерный сигнал, после включения реле времени OP, реле выключает время CL, затем осуществляет вышеуказанное действие, сигнал снова подается в цикле, реле отключено, таймер остановлен; Количество циклов (LOP) можно установить
P3.2: после включения не требуется триггерный сигнал, реле включается время OP, реле выключается время CL, а указанные выше действия циклируются; Количество циклов (LOP) можно установить
P-4: Функция удержания сигнала при наличии триггерного сигнала синхронизация очищена, реле остается включенным; При пропадании сигнала реле отключается после синхронизации ОП; во время синхронизации появляется сигнал, и синхронизация очищена.
Режим реле:
ON: реле допускается проводить во время проводимости OP.
Выкл.: реле запрещено включать и всегда выключено.
Коротко нажмите кнопку STOP на главном интерфейсе для переключения между включением и выключением. Текущее состояние начнет мигать, а затем вернется к основному интерфейсу. Эта функция-функция аварийной остановки, одна кнопка для открытия и закрытия реле.
Спящий режим (нажмите и удерживайте кнопку stop для просмотра текущего режима)
C-P спящий режим: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически отключает дисплей, программа работает в нормальном режиме.
Нормальный режим O-d: цифровая трубка всегда на дисплее
Нажмите и удерживайте кнопку STOP в течение 2 секунд, а затем отпустите, чтобы переключить состояния C-P и O-d. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу.
Временной диапазон:
Как выбрать временной диапазон
После установки значения параметра в интерфейсе выбора режима нажмите кнопку STOP, чтобы выбрать диапазон синхронизации.
XXX. Десятичная точка находится в одном месте, диапазон времени: от 1 секунды до 999 секунд
X X.X Десятичная точка за десять, диапазон времени: от 0,1 до 99,9 секунд
X. Десятичная точка полностью подсвечивается, диапазон времени от 1 минуты до 999 минут.
Например, если вы хотите установить OP на 3,2 секунды, переместите десятичную цифру на десять цифр, и цифровая трубка отобразит 03,2.
Описание параметров: время оп, время выключения, число циклов LOP 1-999 раз, "---" означает бесконечность цикла
Эти параметры независимы друг от друга, но каждый режим делится этими параметрами. Например, когда в P1.1 установлено значение on-time OP на 5 секунд, пользователь хочет переключиться в режим P1.2, затем при вводе в P1.2 настройки соответствующих параметров, операция также займет 5 секунд
Отображение ing 000 на главном интерфейсе и нажатие кнопки SET отобразит OPL, LOP и соответствующее время XXX
Если только ОП в режиме, например в режиме P1.1, P1.2, P1.3 время, то короткое нажатие кнопки SET отобразит только ОП и соответствующее время
Если режим имеет OP, CL, LOP, такие как mode P3.1, P3.2 короткое нажатие кнопки SET отобразит OP и соответствующее время, CL и соответствующее время, LOP и соответствующее время
После установки режима очень удобно просматривать установленные в текущем режиме параметры нажатием кнопки set на главном интерфейсе.
Как задать параметры:
Сначала Определите Рабочий режим реле
В соответствии с рабочим режимом реле, в основном интерфейсе (при включении модуля, он будет мигать текущим рабочим режимом (по умолчанию режим P1.1), затем введите основной интерфейс "нажмите и удерживайте кнопку SET 2 секунды, а затем отпустите", чтобы войти в выбор режима. Интерфейс, выберите режим для установки P1.1 ~ P-4 коротким нажатием кнопки вверх и вниз.
После выбора режима для установки (например, P3.2) нажмите кнопку «установить», чтобы задать соответствующий параметр. В это время параметр, который будет установлен, будет мигать OP вовремя, CL OFF время, LOP цикл Номер “---” означает неограниченный. Вторичный цикл, через вверх, вниз для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение 1 единица); после установки значения параметра выберите положение десятичной запятой коротким нажатием кнопки STOP, выберите диапазон синхронизации (Соответствующее время от 0,1 секунд до 999 минут); Коротко нажмите кнопку SET, чтобы установить следующий параметр текущего режима, процесс такой же, как и выше.
После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы отпустить, текущий режим set начнет мигать, затем вернитесь к основному интерфейсу и задайте параметры успешно.
Основной интерфейс: «000» (без знака после запятой) отображается, когда реле не работает, и значок после запятой четкий, когда реле работает.
Интерфейс выбора режима: Нажмите и удерживайте кнопку «установить», чтобы войти, после завершения настройки нажмите и удерживайте кнопку «установить», чтобы выйти, вернитесь к основному интерфейсу
Посылка входит:
1 x DDC-431 контроллер задержки светодиодсветильник вое реле задержки времени
Отзывы покупателей
N***s

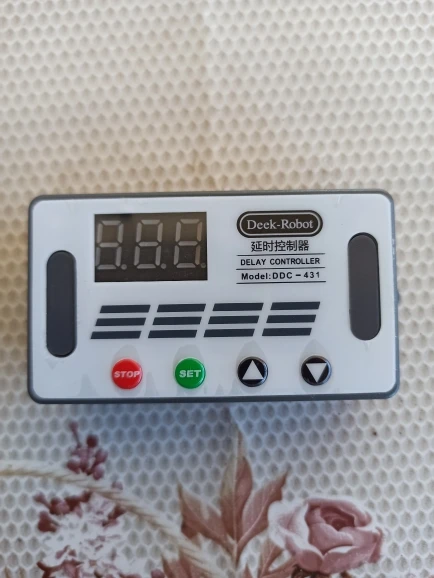

Страна: GR Size: Relay with Case Доставка: Cainiao Super Economy Global 08.02.2021
