Тип 1: заднее сиденье для сварочного автобуса
Тип 2: передняя сварка с двумя рядами штифтов

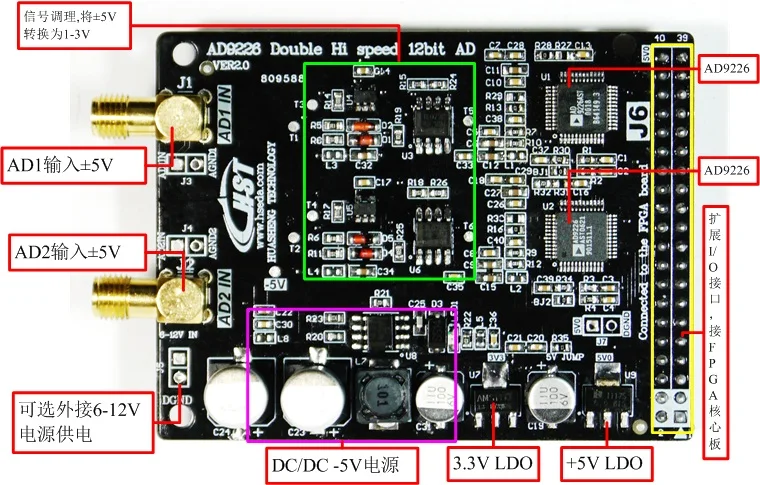

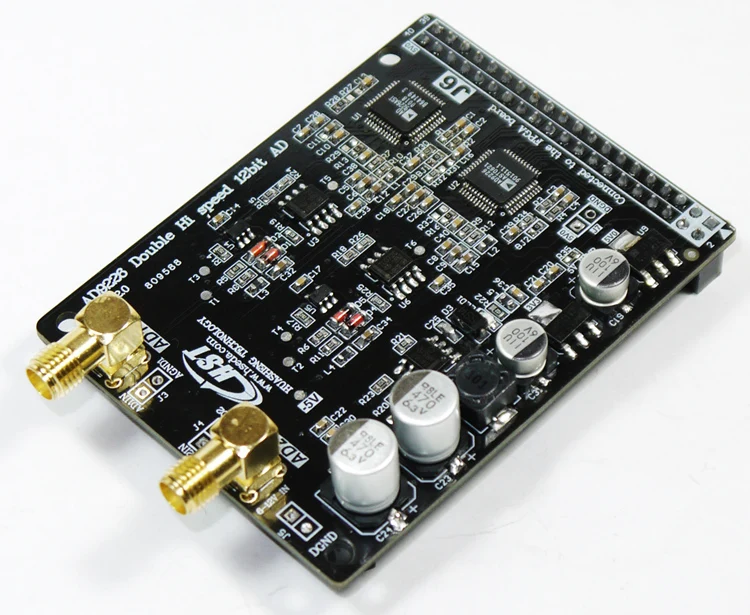

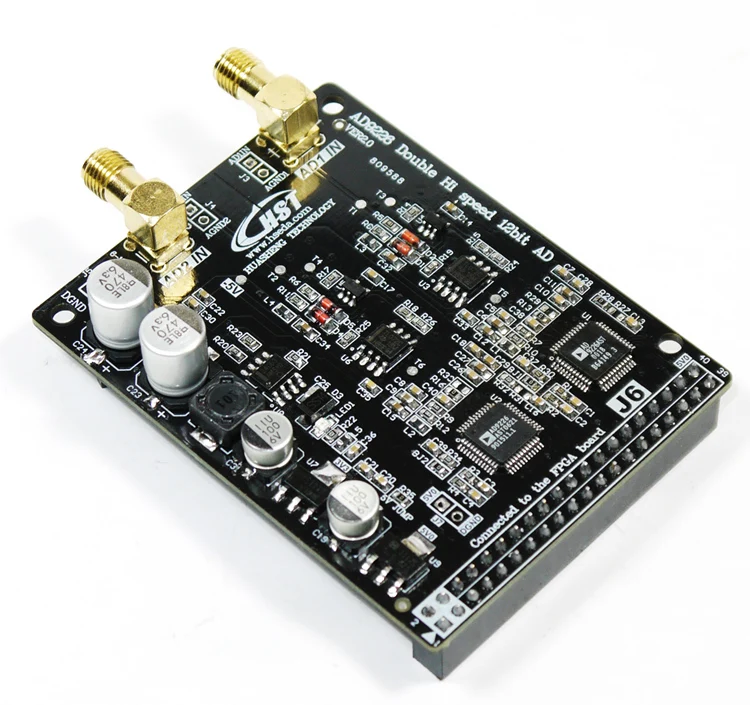

Теперь модуль был обновлен до модуля VER2.0, был использован интерфейс SMA с более высокой скоростью, И был добавлен чип 5 в LDO (таким образом, может использоваться внешний источник питания 6-12 В J5). Стандартный интерфейс (J3, J4) с 2,54 мм Шаг добавляется для того чтобы оптимизировать дизайн весь модуль Рабочая температура-40 ℃-80 ℃, для соответствия требованиям промышленного класса производительность более Стабильная и надежная. Интерфейс и программа на 100% совместимы с предыдущей версией VER1.X, поэтому программа может быть непосредственно обновлена до VER2.0 без каких-либо изменений.

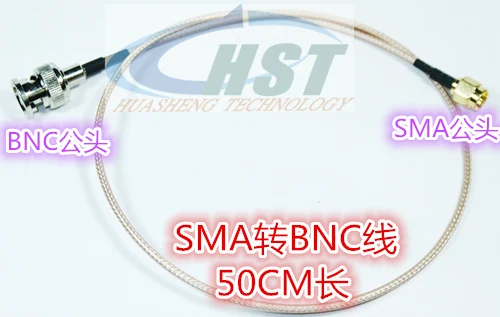

SMA-BNC сигнальный кабель

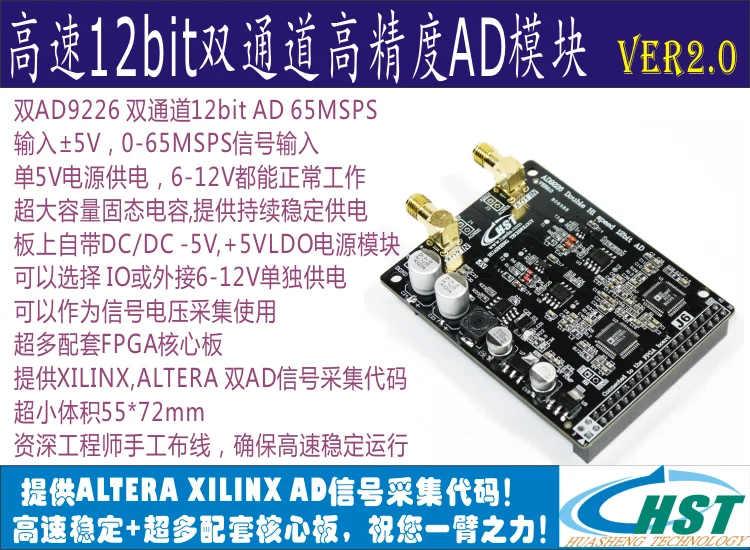

Наша компания разработала этот модуль на основе AD9226 двойной высокоскоростной 12bit двойной AD Модуль (65MSPS) в соответствии с высокоточными требованиями к приобретению аналогового сигнала и направлениями применения. Этот модуль может быть напрямую подключен к основной плате Huasheng FPGA или CPLD для формирования многоканальной высокоскоростной системы сбора сигналов и обработки данных.

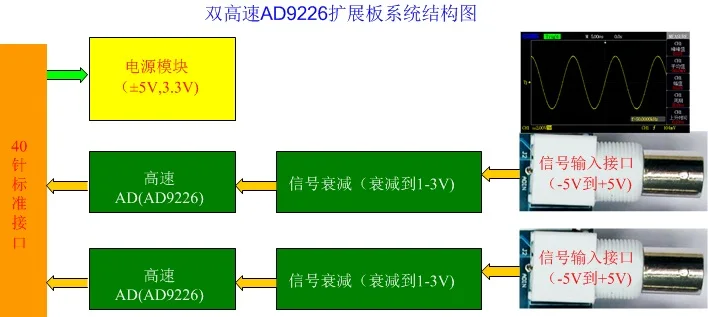

Плата расширения использует независимый интерфейс IO для подключения к основной плате FPGA, и 2 канала работают независимо. Чтобы быть в состоянии легко адаптироваться к обнаружению сигнала с нулевым пересечением, схема переднего конца должна быть обработана соответствующим образом. Высокоскоростной AD8065 используется для высокоточного преобразования, (от-5 В до + 5 В) преобразуется в значение напряжения (1-3 В) в диапазоне, И затем вход в AD9226 для высокой точности 12 бит аналого-цифровой преобразования, плата расширения DC/DC схема используется для генерирования-5 в мощности. Таким образом, может быть выполнено Обнаружение ноль-Кросса. Диапазон измерения сигнала (± 5 В). Нет входного сигнала, чтобы адаптироваться к входному сигналу ± 5 в из-за преобразования предыдущего уровня. То есть, когда вход составляет 0 В, напряжение на входном терминале AD составляет 2 В, 1 в при-5 В и 3 в при + 5 В. Поэтому некоторые пользователи поймите, что 12-разрядный сигнал не полон постоянного тока. Если пользователю необходимо измерить диапазон сигнала других диапазонов, диапазон может быть легко изменен путем изменения сопротивления op amp. Наш экспериментальный путеводитель дает подробное описание и соответствующие методы расчета.
Плата разработки использует один блок питания 5 В, или может быть внешне подключен к источнику питания 6-12 В через J5, так что вы можете получить независимый блок питания 5 В с лучшей производительностью, И избегайте воздействия общего источника питания с основной платой на аналоговую часть. Или через штыревой разъем 2*20pin интерфейса IO (женское сиденье). Он также может быть приведен в действие нашим резервным интерфейсом питания 5V J7.
Плата расширения разработана старшими инженерами в соответствии с принципом высокоскоростной цифровой аналоговой проводки. Цифровая и аналоговая мощность и земля полностью изолированы и фильтруются, и все операции стабильны. Колебание сигнала очень малое, подходит для высокоточного сбора и анализа сигнала.

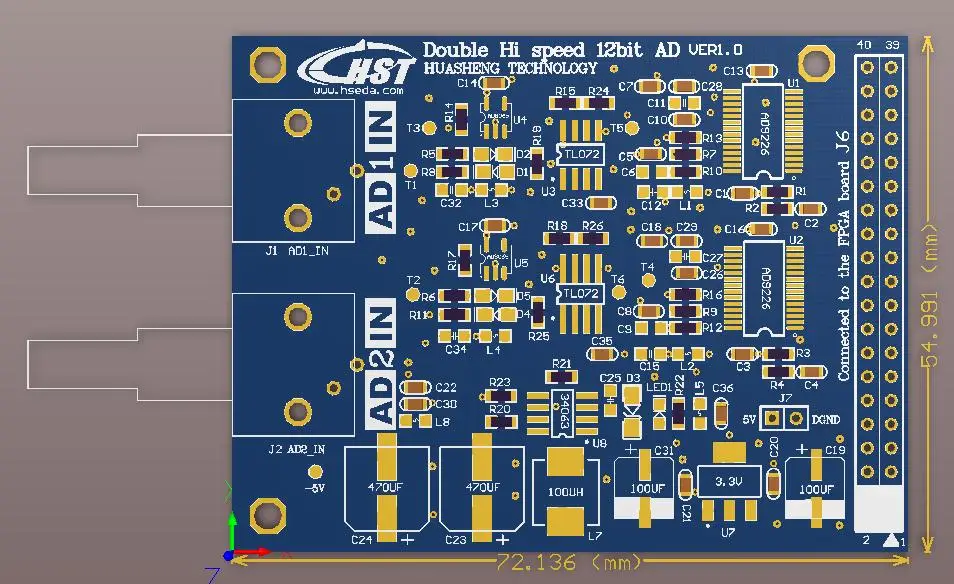

Размер рекламного модуля (72,136*54,991 мм)

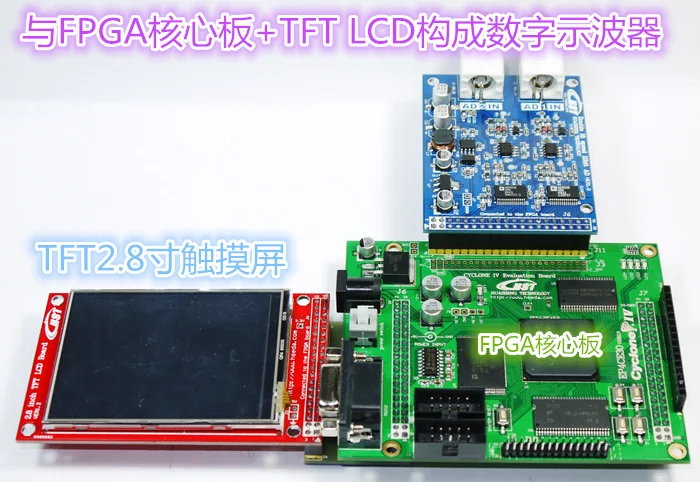

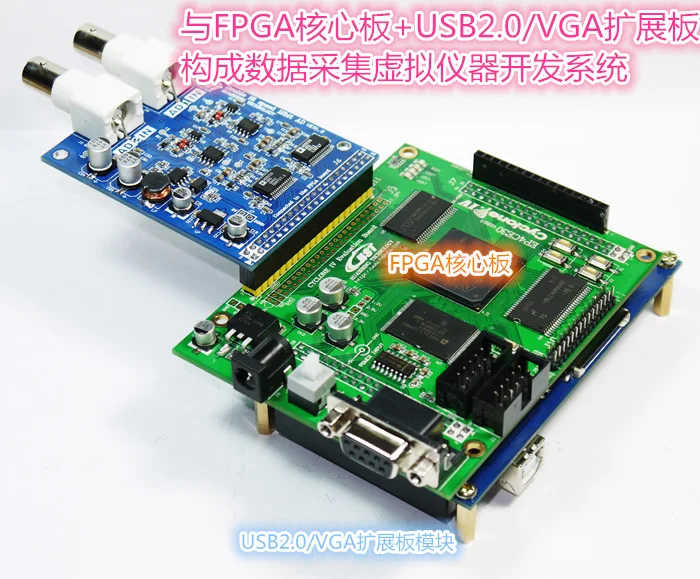

Различные комбинации FPGA core board

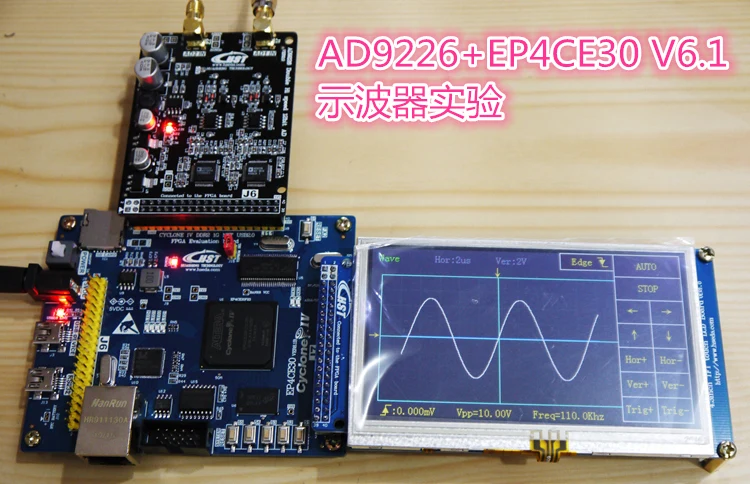

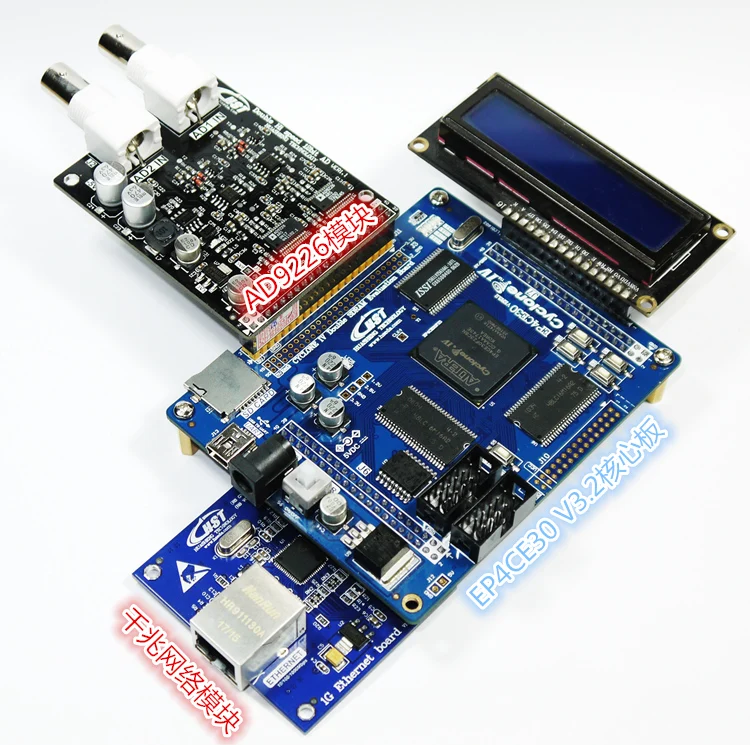

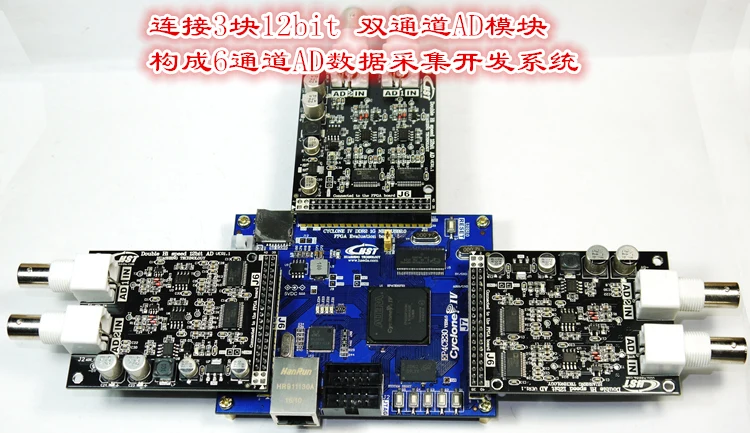

С нашим EP4CE30 VER6.1 FPGA основной плате представляют собой 6-канальная система сбора

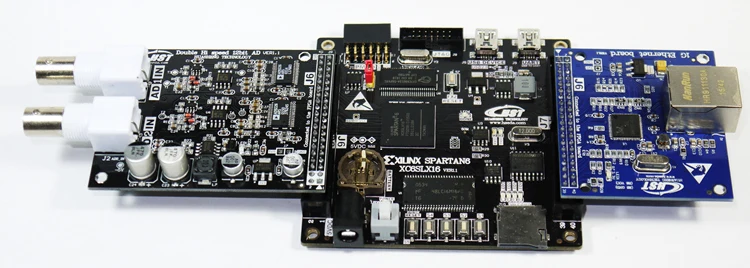

XILINX высокоскоростная система сбора данных AD в сочетании с нашей основной платой XILINX XC6SLX16 FPGA

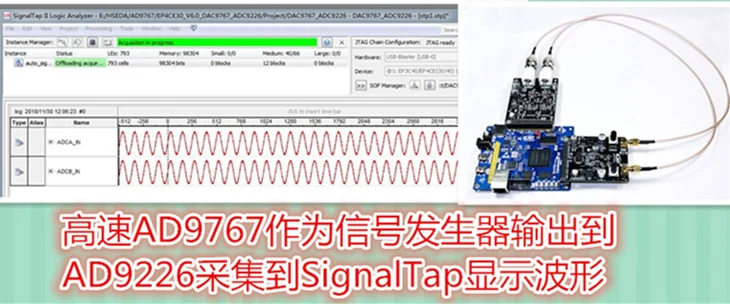

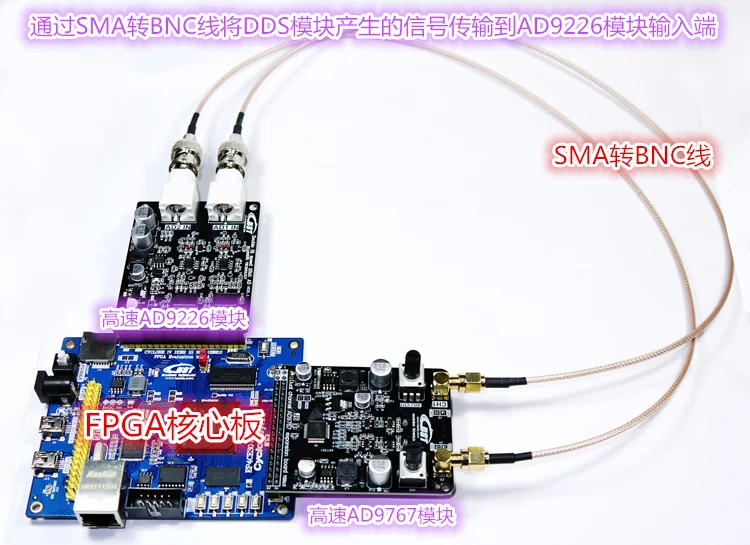

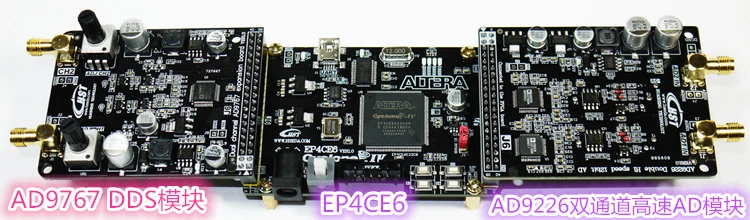

Поддерживающий двухканальный модуль AD9767 DDS генератор сигналов и комбинация AD9226

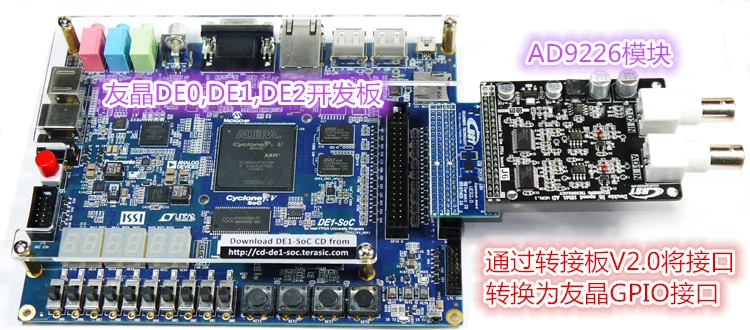

Преобразование Интерфейса v2.0-piece AD9226 в YOUjing GPIO или другое определение интерфейса FPGA
Введение в AD9226
Двухканальный 12bit AD Модуль сбора, используя два AD9226 из ADI, этот чип-один-чип, 12-разрядный, 65 Мбит/с аналого-цифрового преобразователя (АЦП), питание от одного источника питания, Встроенный высокопроизводительный образец и удерживающий усилитель чипа и исходный источник напряжения. Он использует многоступенчатую дифференциальную архитектуру трубопровода со скоростью передачи данных 65 MSPS и гарантирует отсутствие отсутствующих кодов во всем диапазоне рабочих температур.
ADC использует высокоскоростной, недорогой процесс CMOS и новую архитектуру. Разрешение и скорость могут достигать уровня существующей биполярной схемы, но стоимость энергопотребления намного ниже.
Вход AD9226 может быть легко соединен с системами визуализации, ультразвука и связи. С истинной дифференциальной входной структурой пользователи могут выбирать различные диапазоны входов и смещения, включая одноразовые приложения. Динамическая производительность отличная.
Усилители образца и удержания подходят не только для мультиплексных систем, которые переключают полномасштабные уровни в непрерывных каналах, но и для выборки одноканальных входов с наивысшим уровнем Nyquist и более высокими частотами.

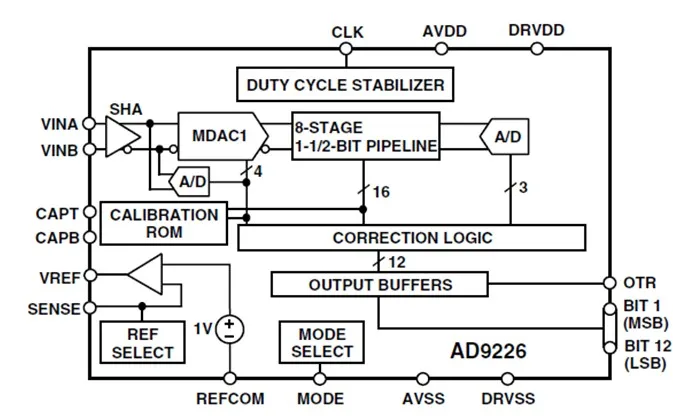

AD9226 функциональный блок-схема

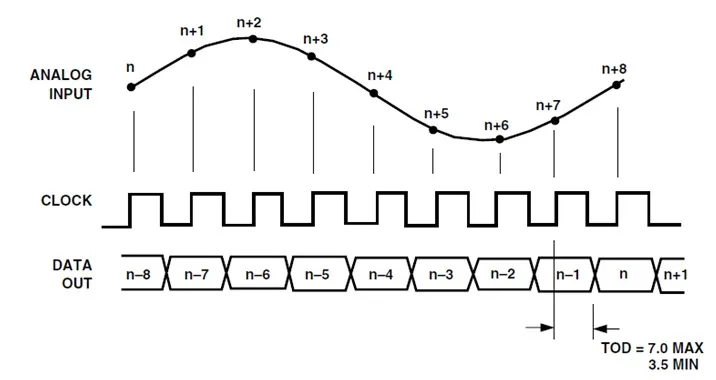

AD9226 схему последовательности
В настоящее время мы видим, что нет необходимости в настройке AD chip, только мы должны предоставить часы, чип может непосредственно осуществлять сбор данных, операция очень простая.

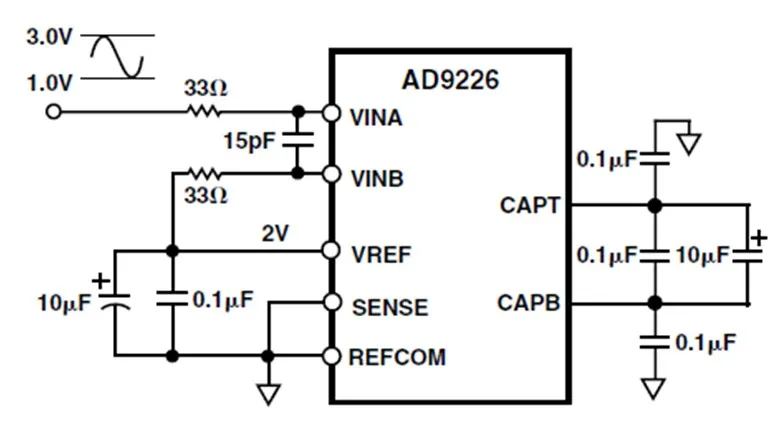

AD9226 Схема конфигурации

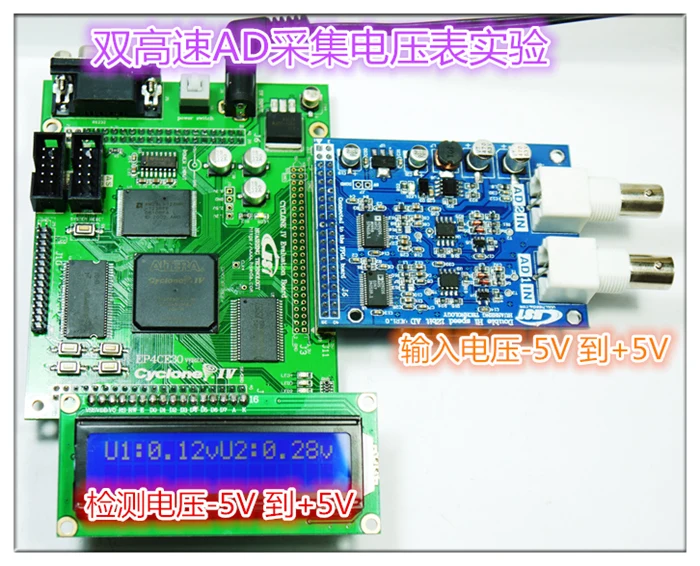

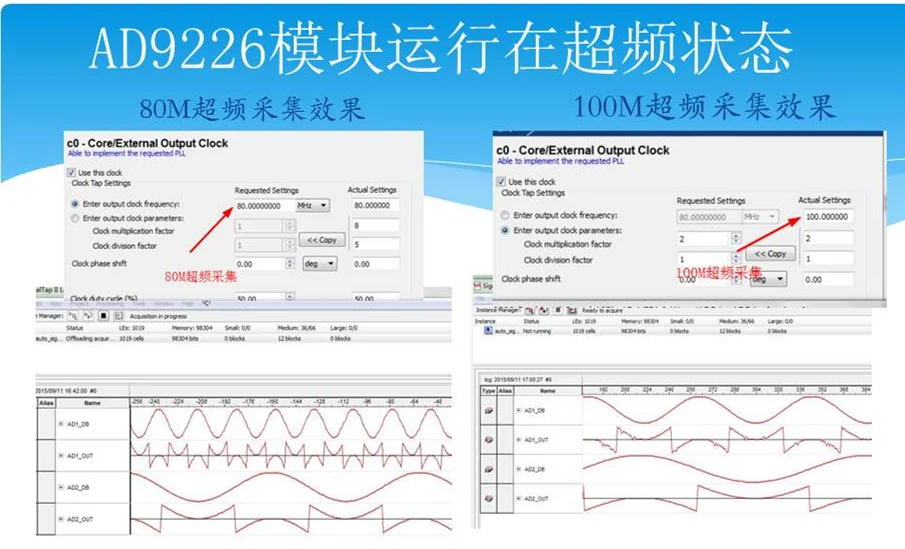

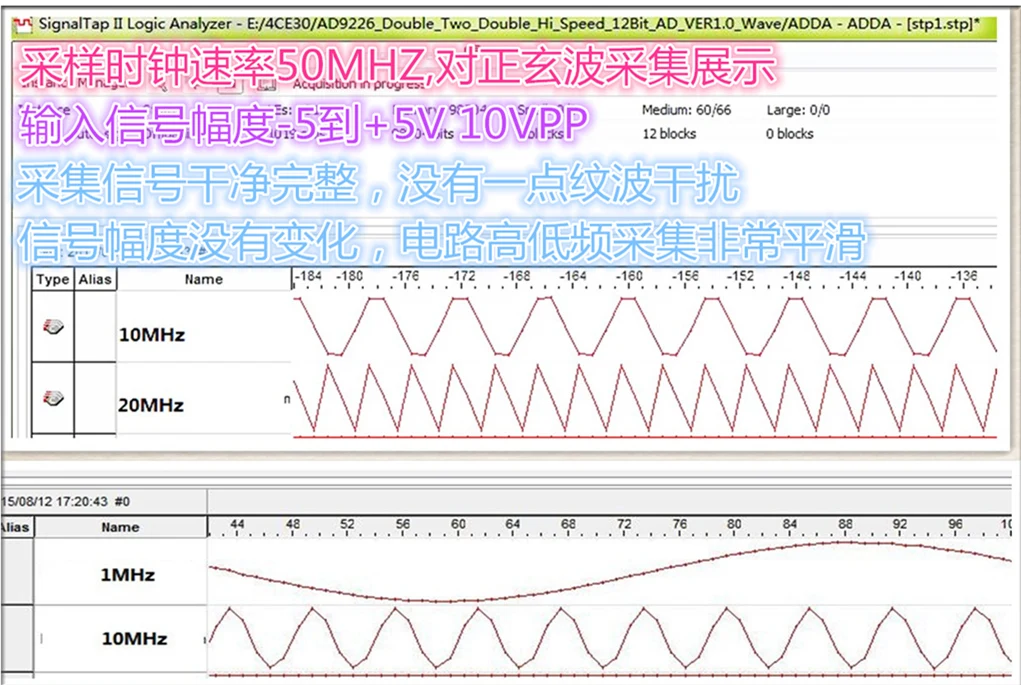

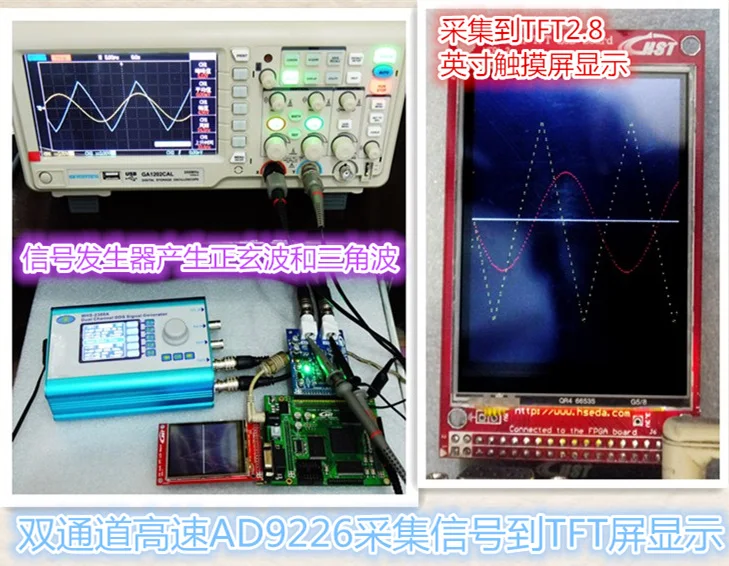

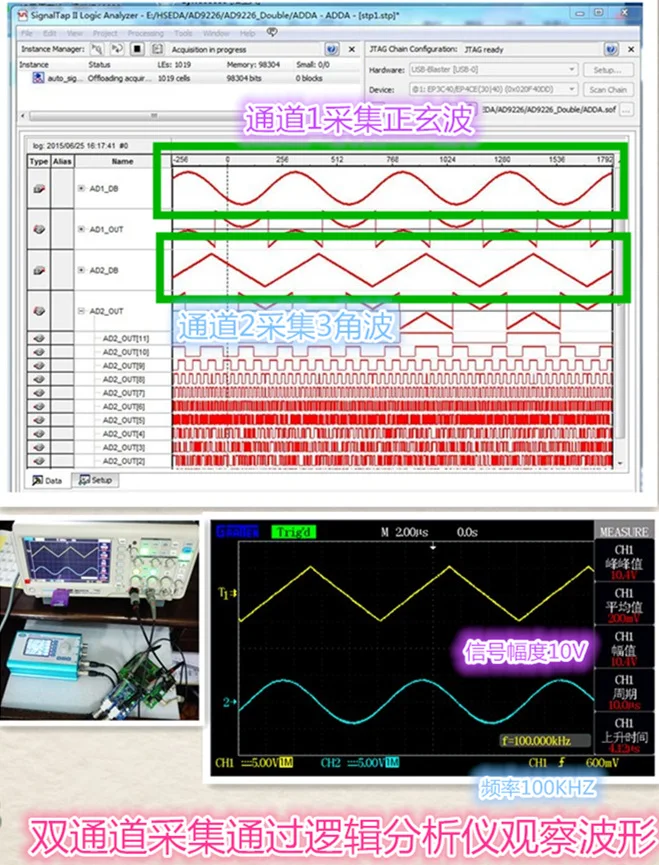

Эксперимент показывает

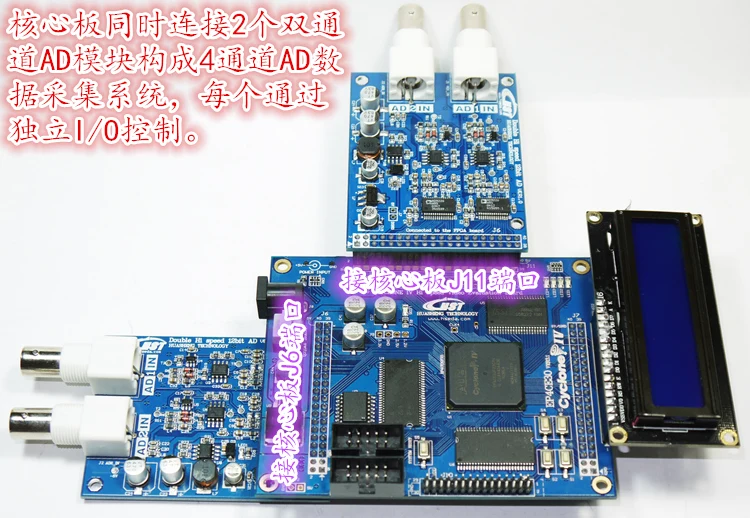

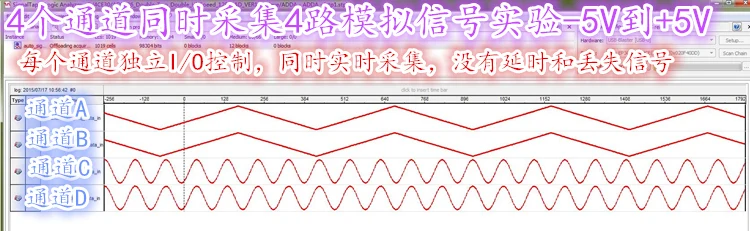

Если для одновременного приобретения необходимы 4 канала, можно выбрать 2 двухканальных высокоскоростных AD-модулей.
