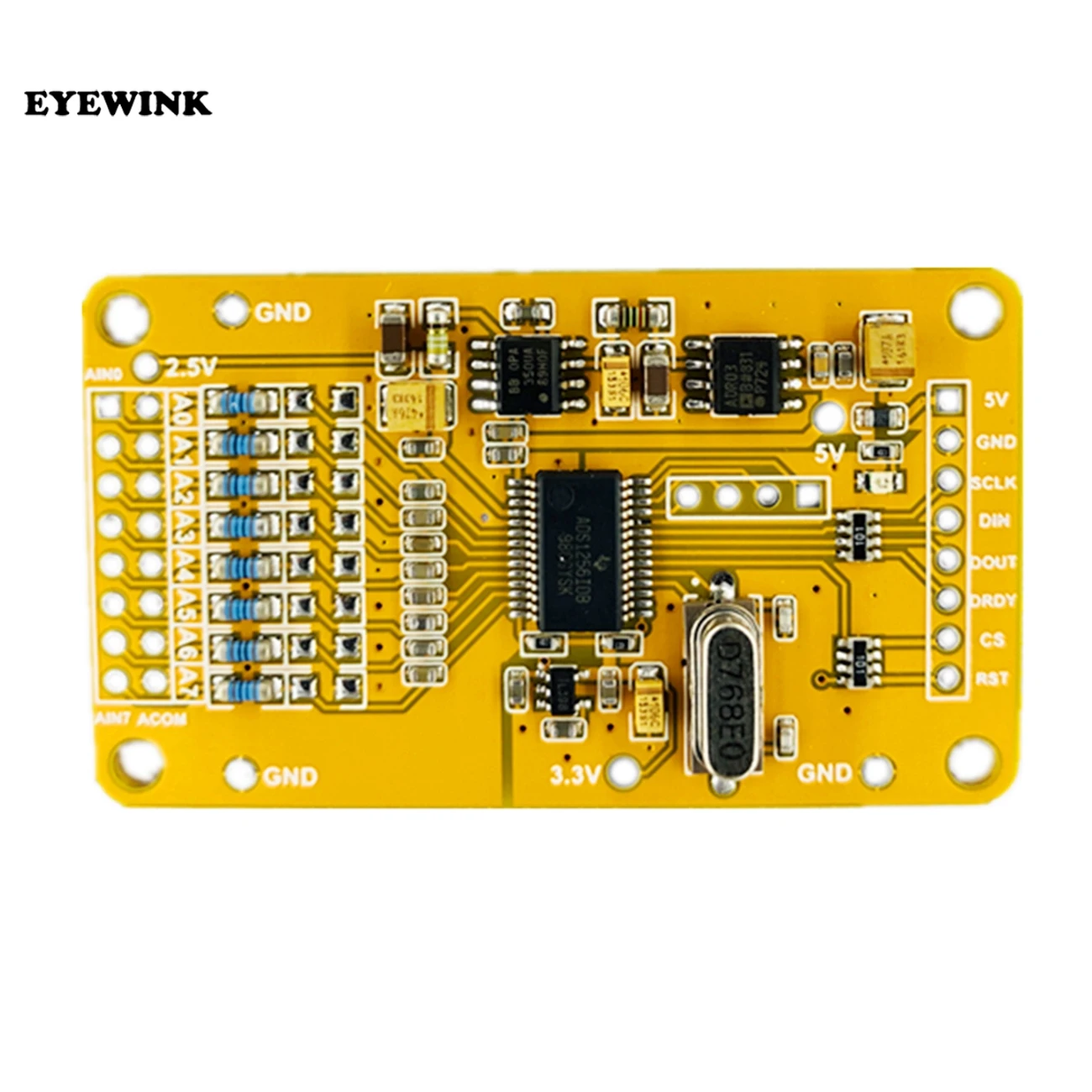

Модуль сбора данных ADS1256 24 ADC8 road AD -precision ADC

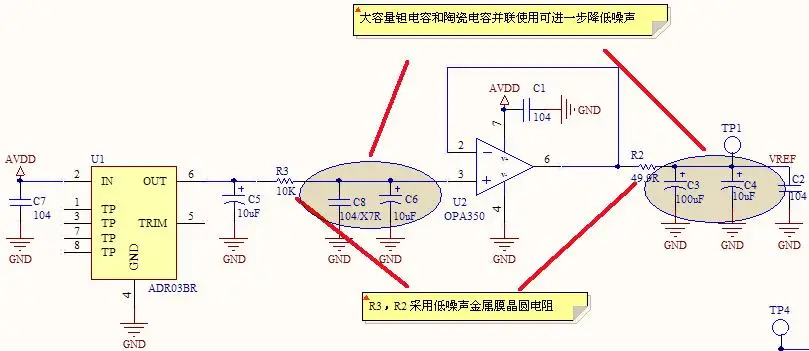

1. Меньше, чем 3ppm/° c температурный коэффициент, которая определяет, эффектом изменения температуры на АЦП сбора данных, 3ppm/то есть один степень изменения могут вызвать источника опорного напряжения три из 10000 изменения, так что ссылка на высокое качество напряжения очень важна!2. Погрешность при инициализации менее ± 0.1%-это выходное напряжение и исходное значение, оно определяет ряд консистенции продукта.3. Шум менее 10uVp-p шум источника опорного напряжения выходом будет также непосредственно влияет на точность АЦП, шум в пределах 0,1 Гц до 10 Гц, файла 0,1-10 Гц после того, как с фильтром нижних частот эффективно уменьшает низкочастотный шум, на следующем рисунке:

Особенности продукта:

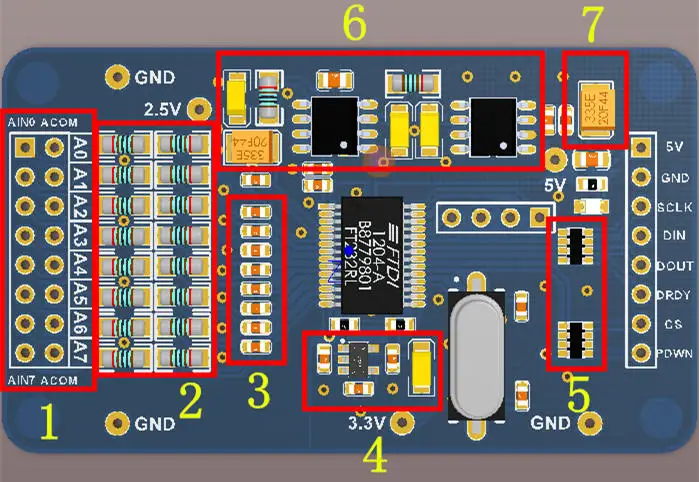

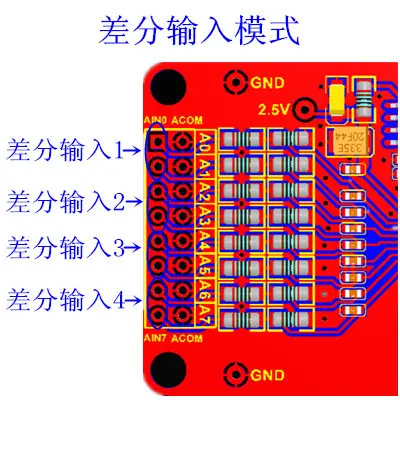

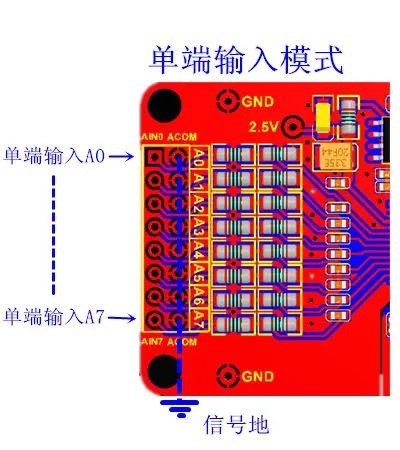

1. A0-A7 ADC, 8 входных каналов могут быть легко настроены для дифференциальных и односторонних входов.2. Низкая температура и низкий уровень шума Vishay вафельные Металлические пленочные резисторы.3. Входной фильтр конденсатора (104), один на канал.4. Высокая скорость LDO с низким уровнем шума, высоким psr, низким тихим током.5. Высокочастотный цифровой сигнал, сопротивление распаду, изоляция внешнего высокочастотного шума.6. Характеристика напряжения ADR03 2,5 V, OPA350 0,1Hz ~ 10Hz фильтрующая схема низкого пропуска состоит из кэш-памяти, а Танталовые Конденсаторы большой емкости и керамический конденсатор параллельно с вафлями и резистором с малошумной металлической пленкой, эффективно подавляет низкочастотный шум.7. Танталовый конденсатор 100 мкФ Массовая фильтрация, и состоит из индукторов LC фильтрующей цепи, что делает мощность более чистой.8. Аналоговый сигнал и проводка цифрового сигнала отдельно.9. Добавлены GND, 2,5 В, 3,3 В, тестовые точки и облегчают отлаживание цепи.

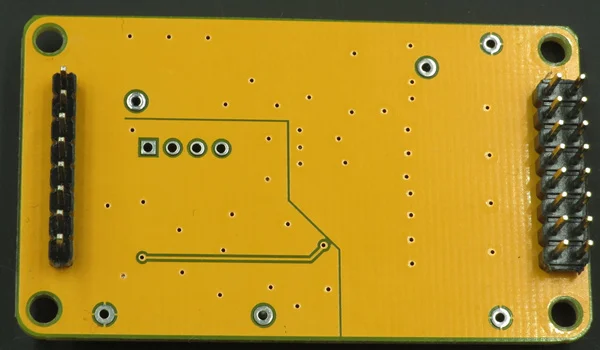

Изображение:

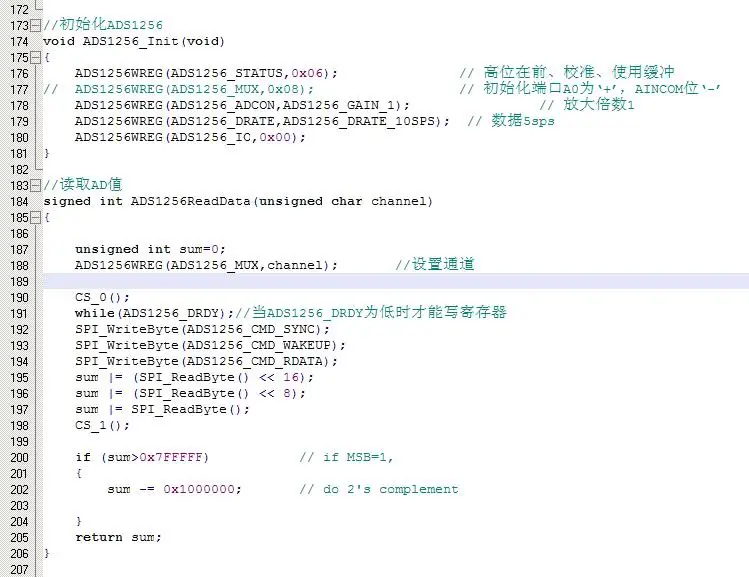

Части программного кода:

Предоставленные схемы и соответствующая информация, STM32, STM8,C51 скорректировали процедуру программы просто и просто, и может сэкономить вам много времени на разработку.

Результаты измерений

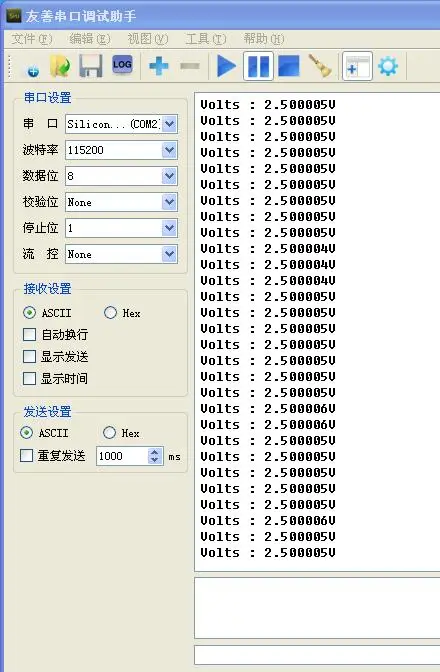

Ниже измеряется контрольный модуль напряжения AD584L, серийный вывод результатов и удар не более, чем плюс или минус 2uV почти полметра и 1/6 PK.

Режим подключения

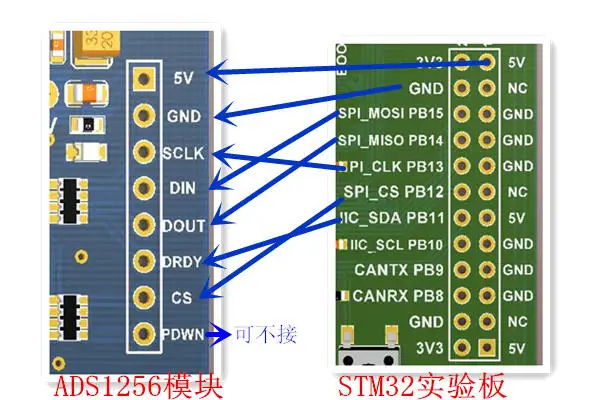

И соединения STM32 MCU

На фото выше представлено аппаратное соединение SPI или программное обеспечение аналогового SPI, так что линия является повседневной, одно-на-одном соединения.

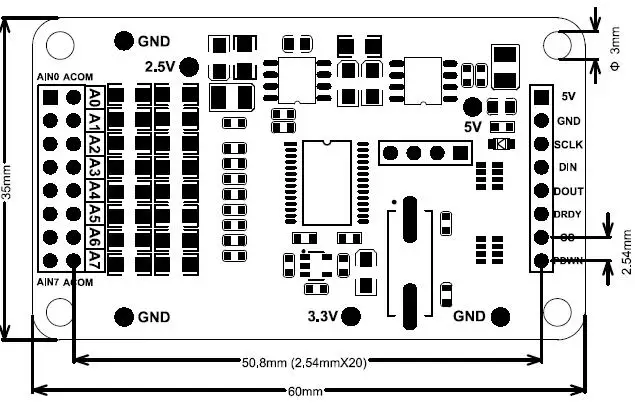

Размеры
