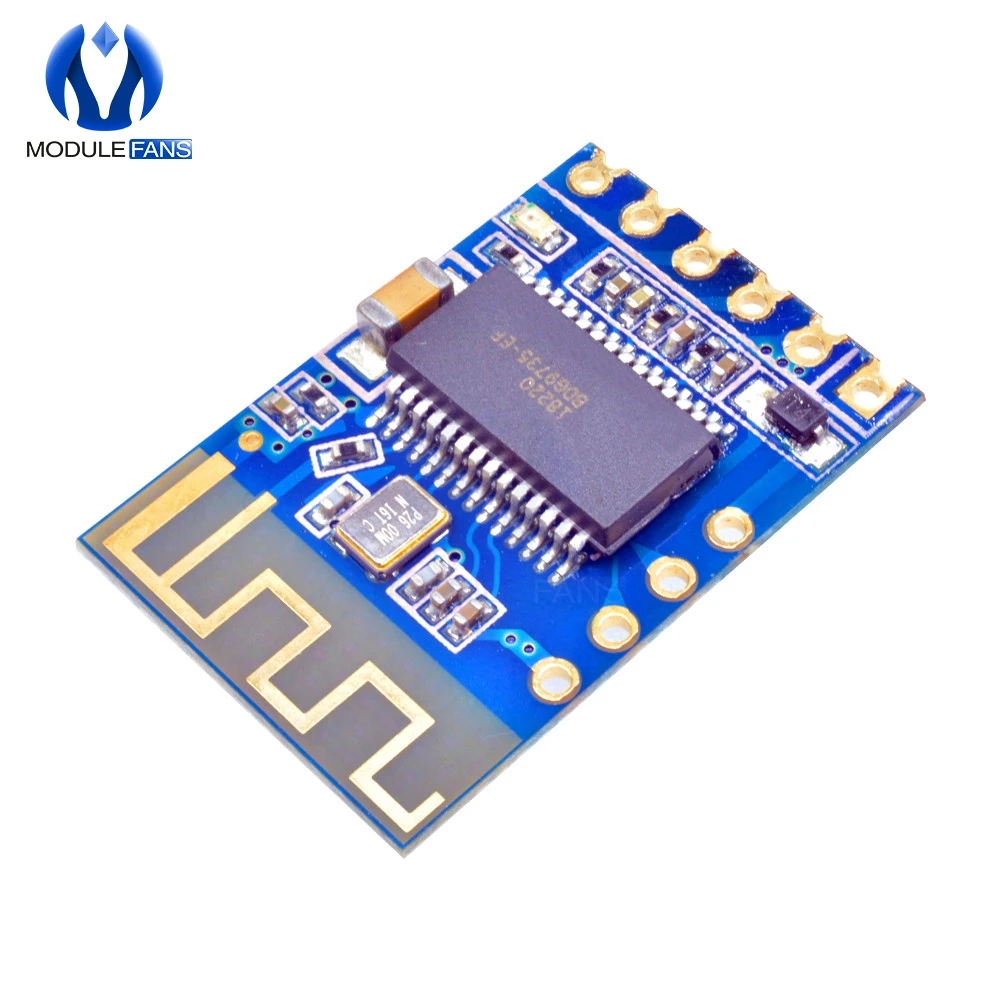

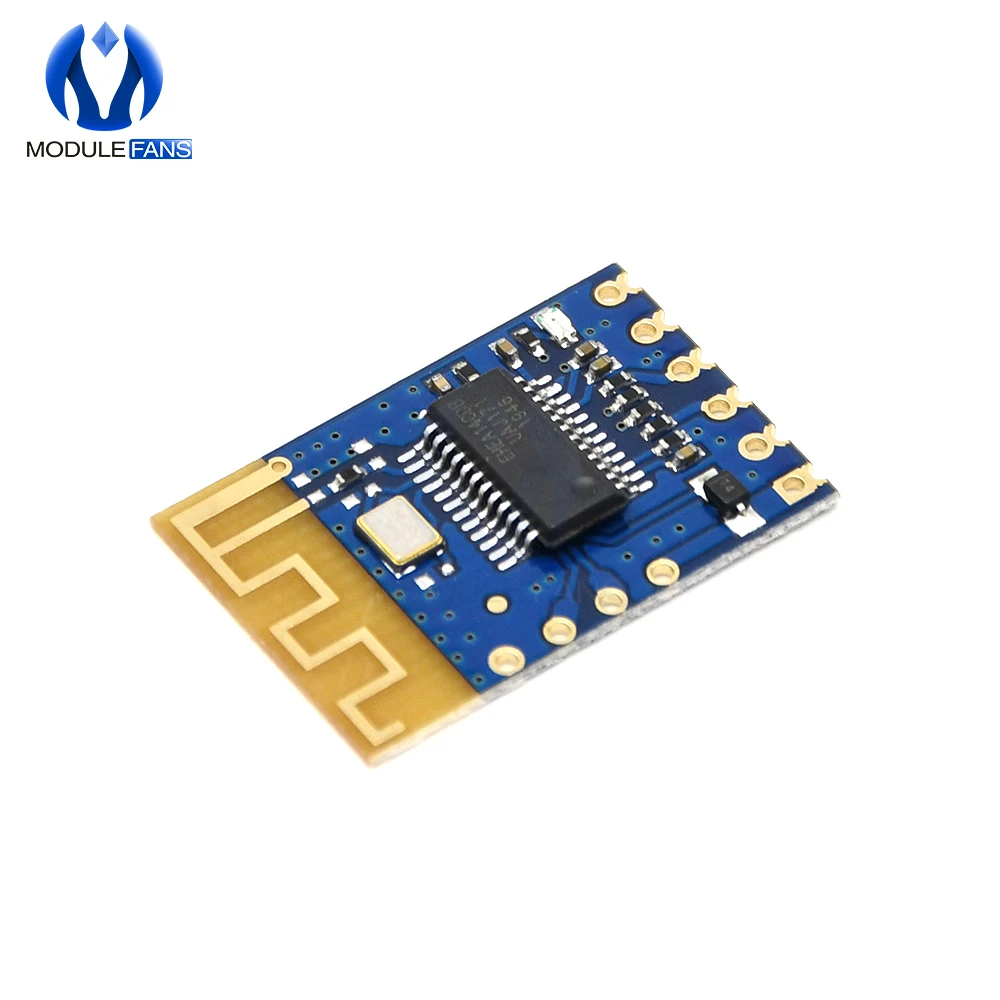

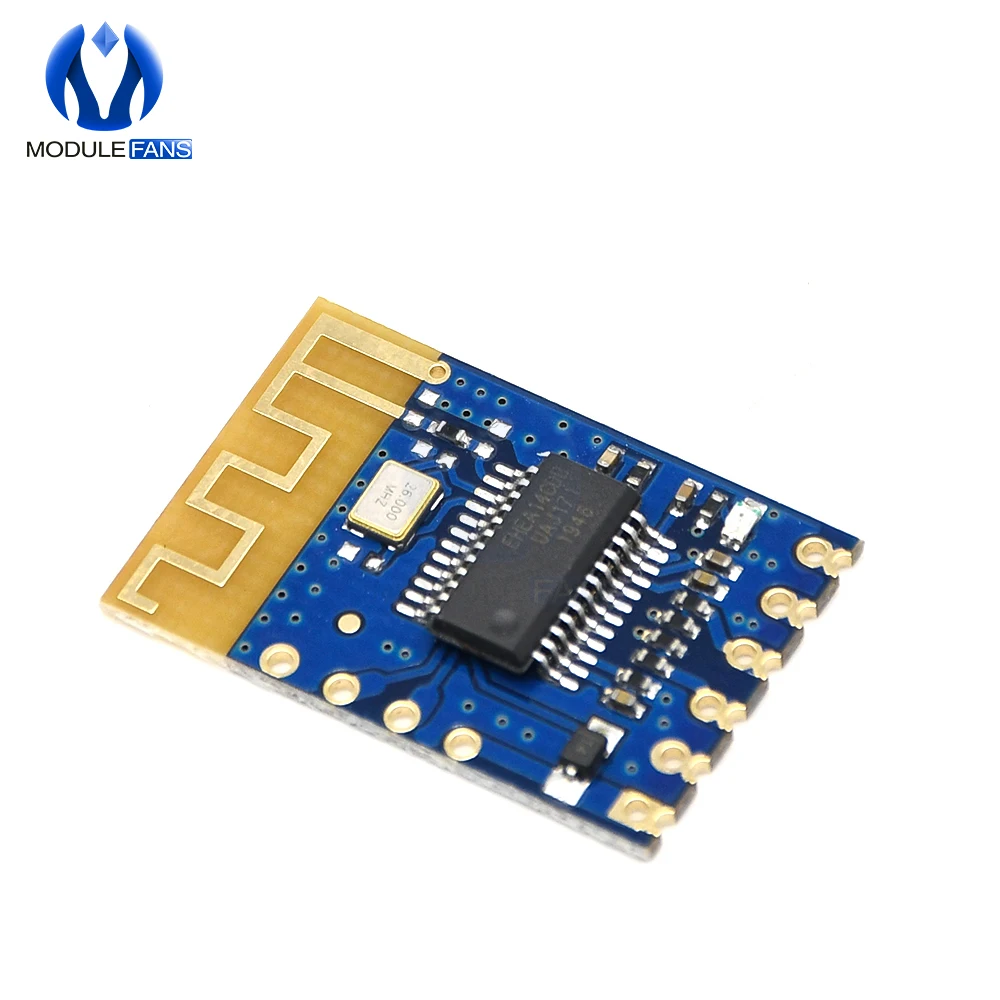

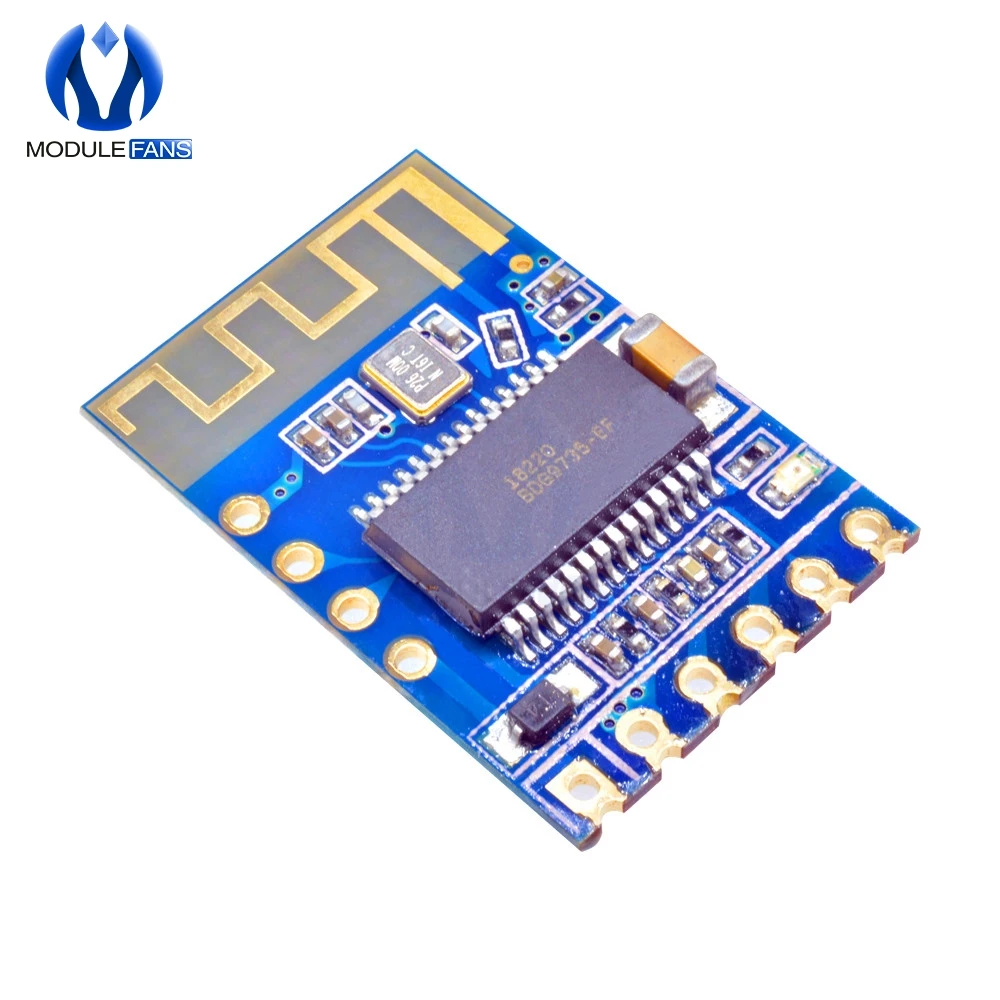

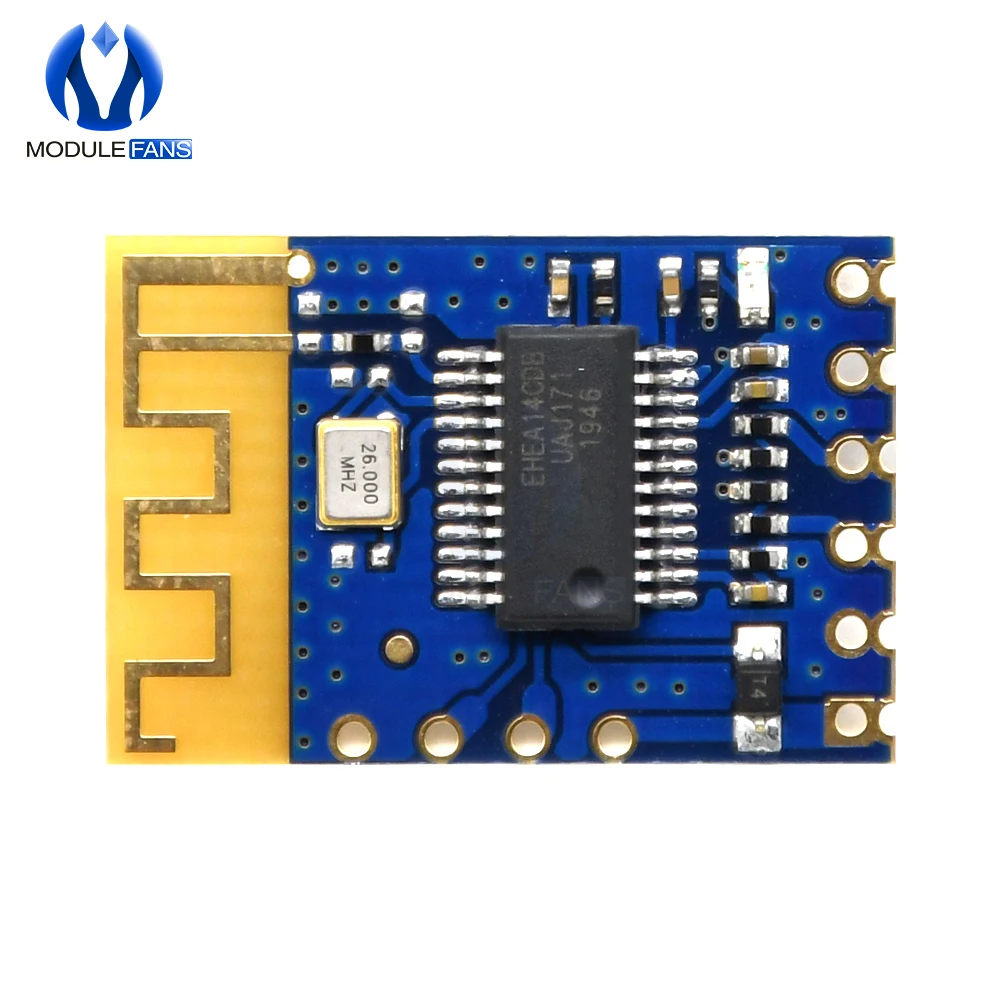

Мини-Антенна BLE Bluetooth JDY-62, двухканальная плата высокого и низкого уровня, модуль для Arduino, для IOS, автоматический режим сна

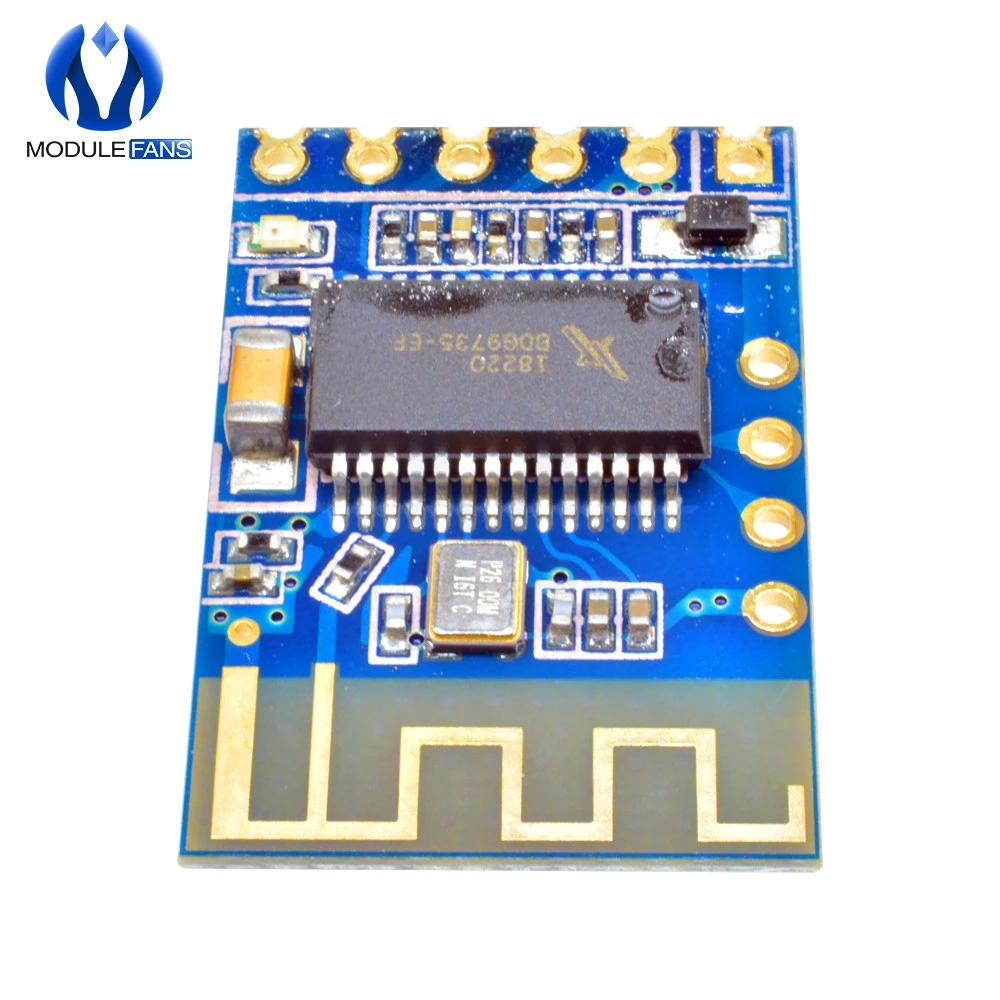

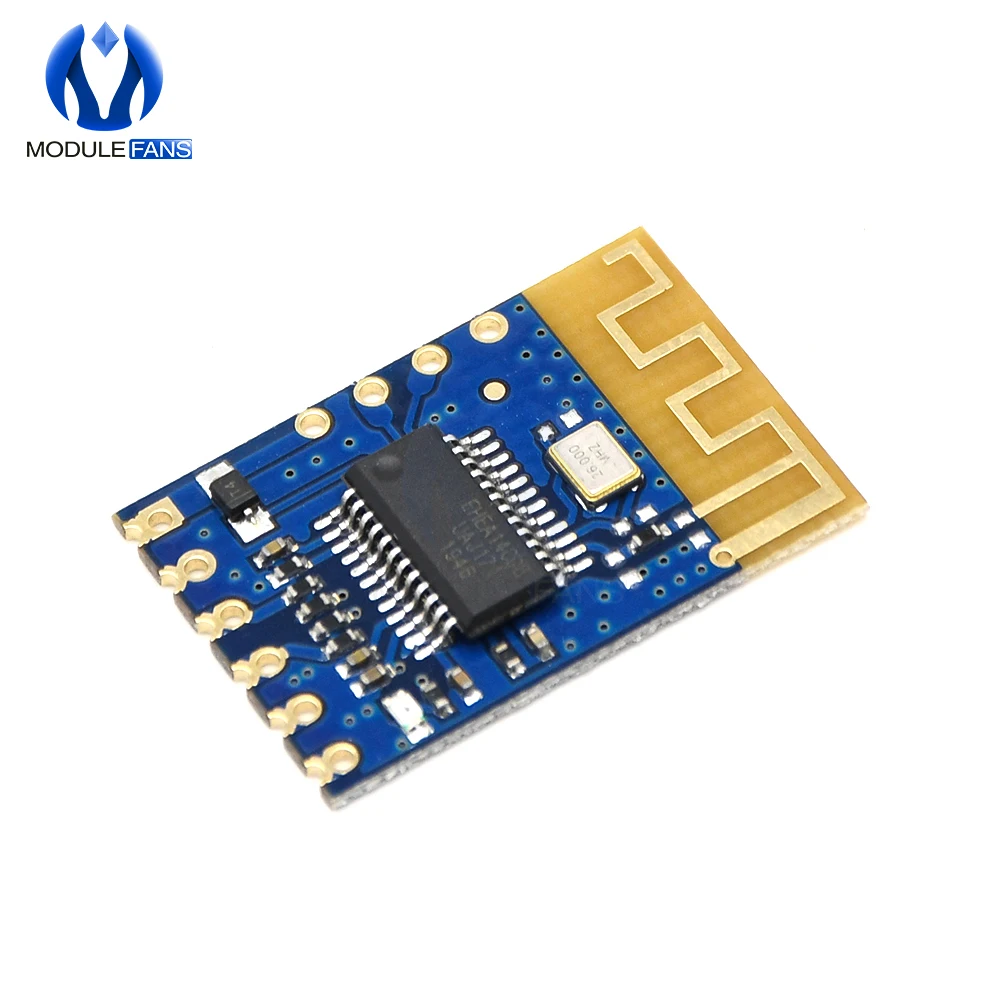

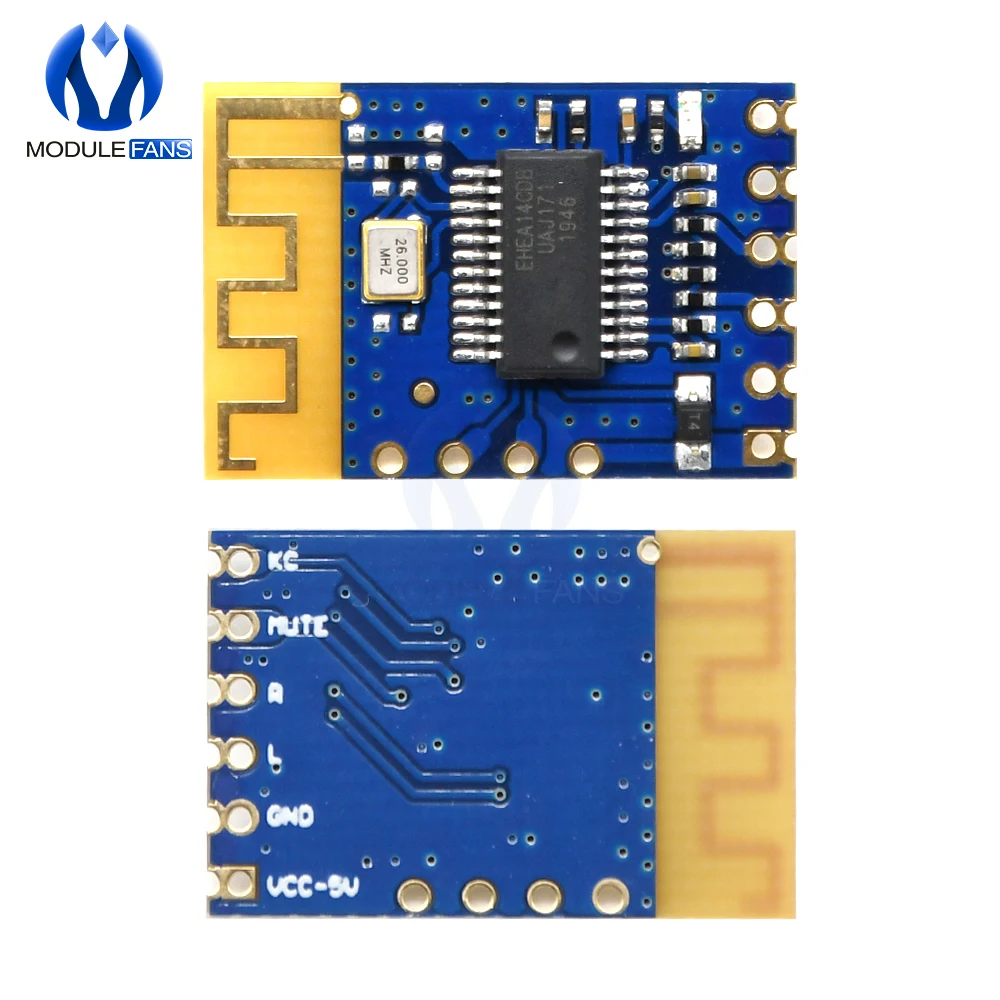

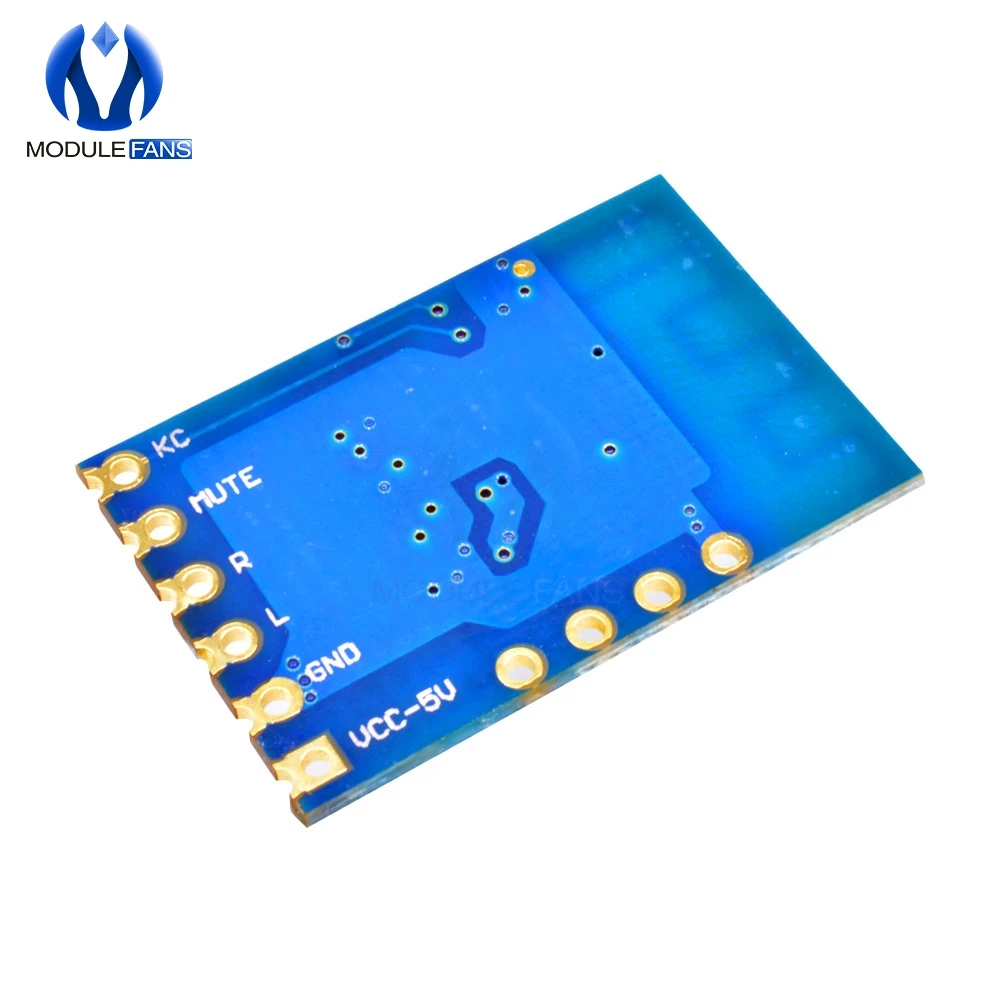

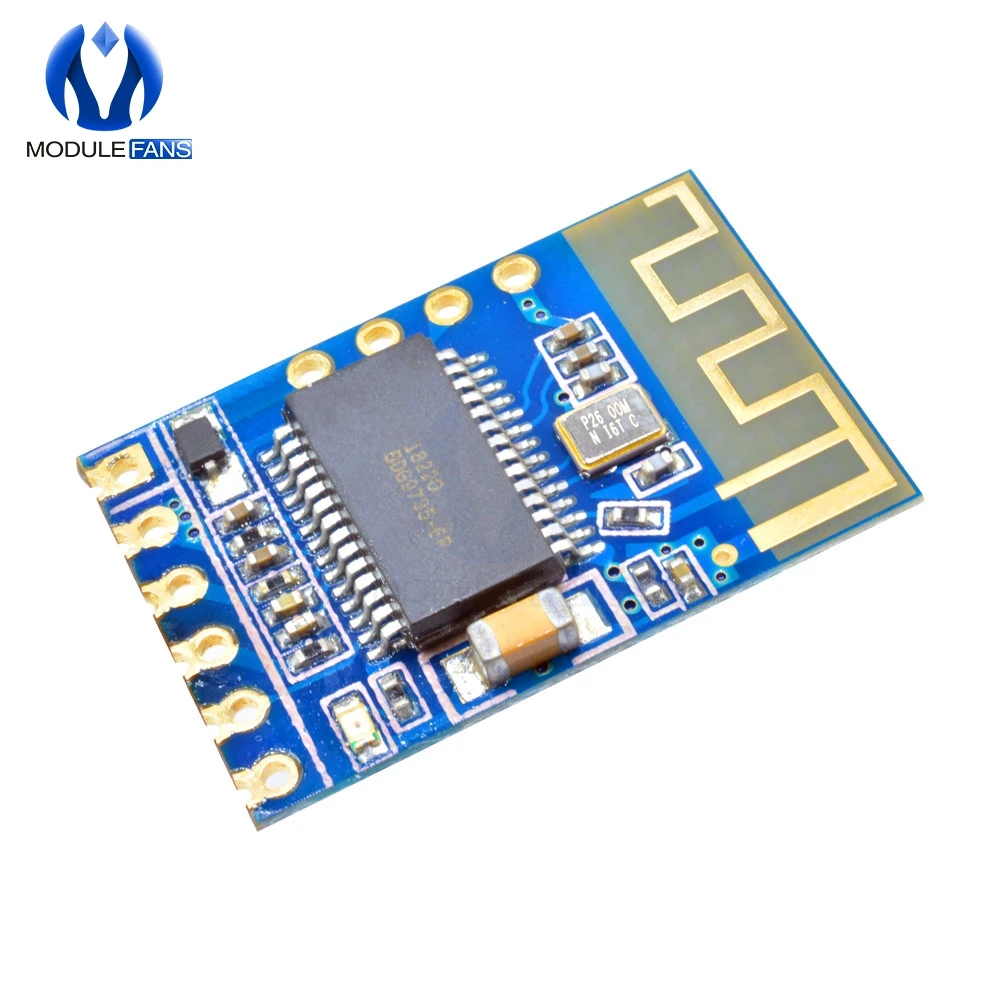

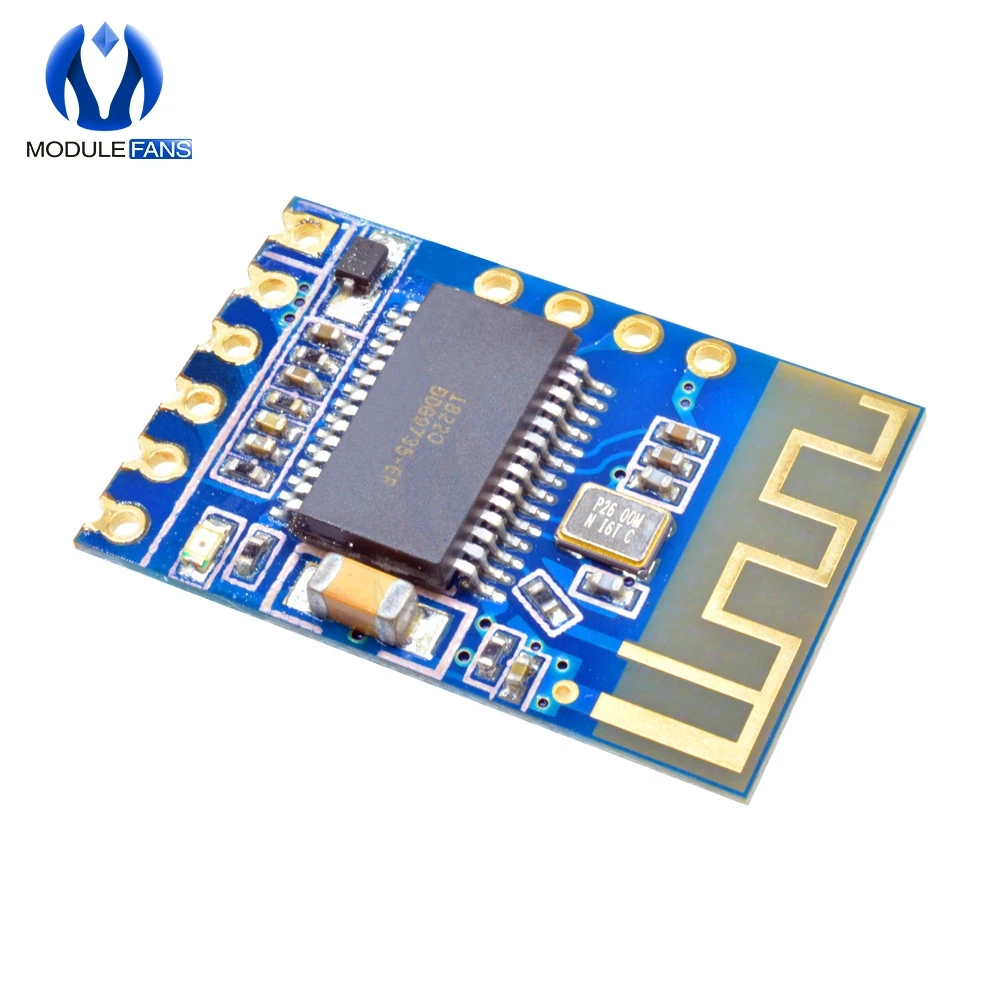

JDY-62

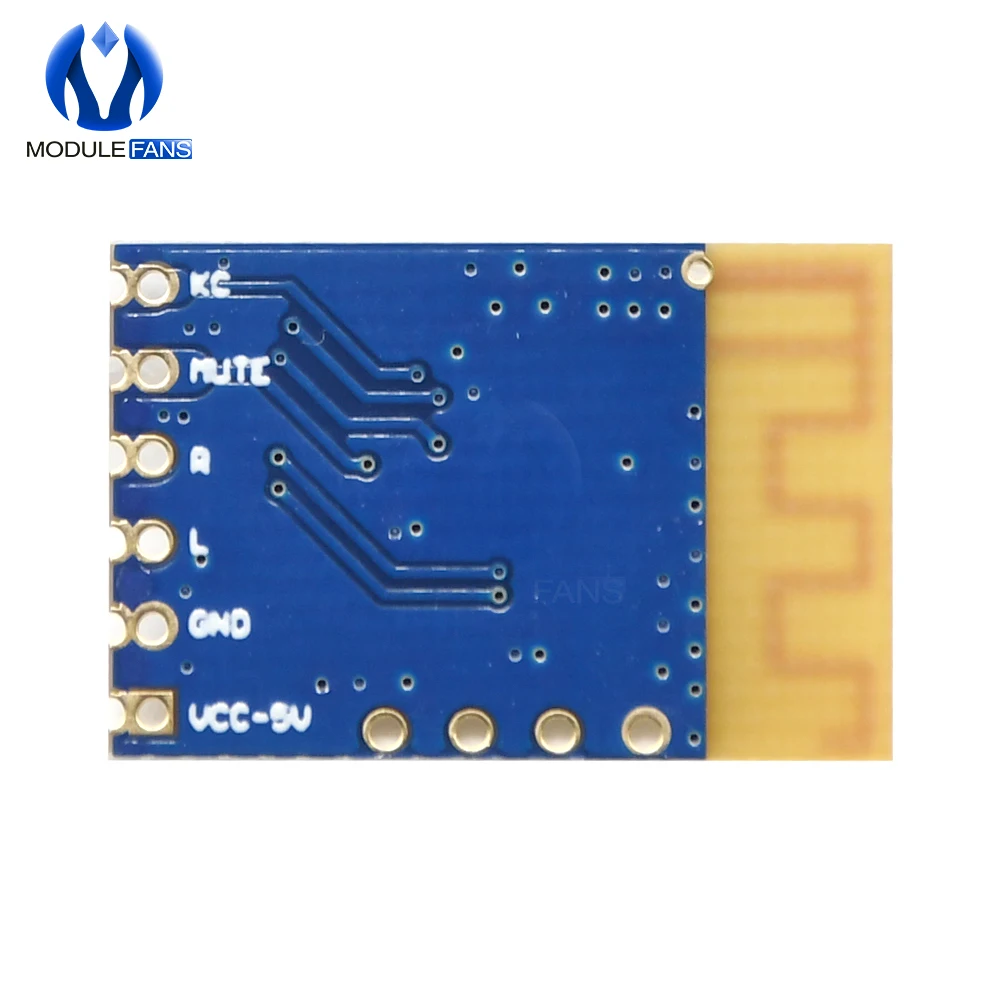

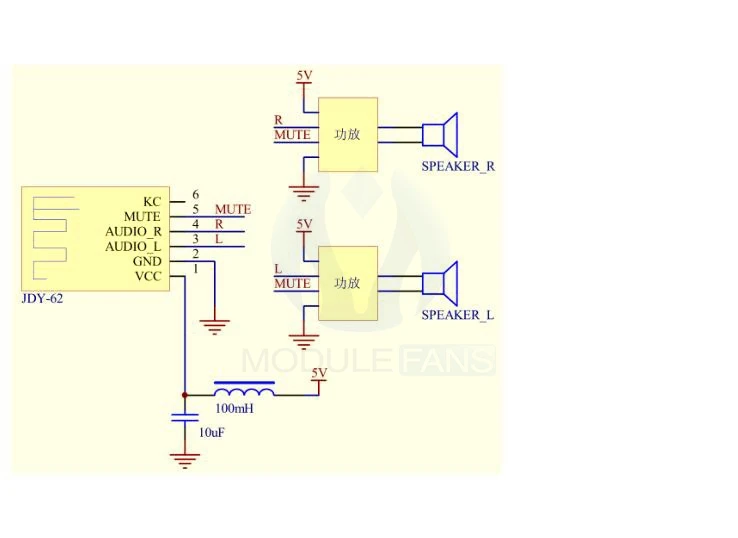

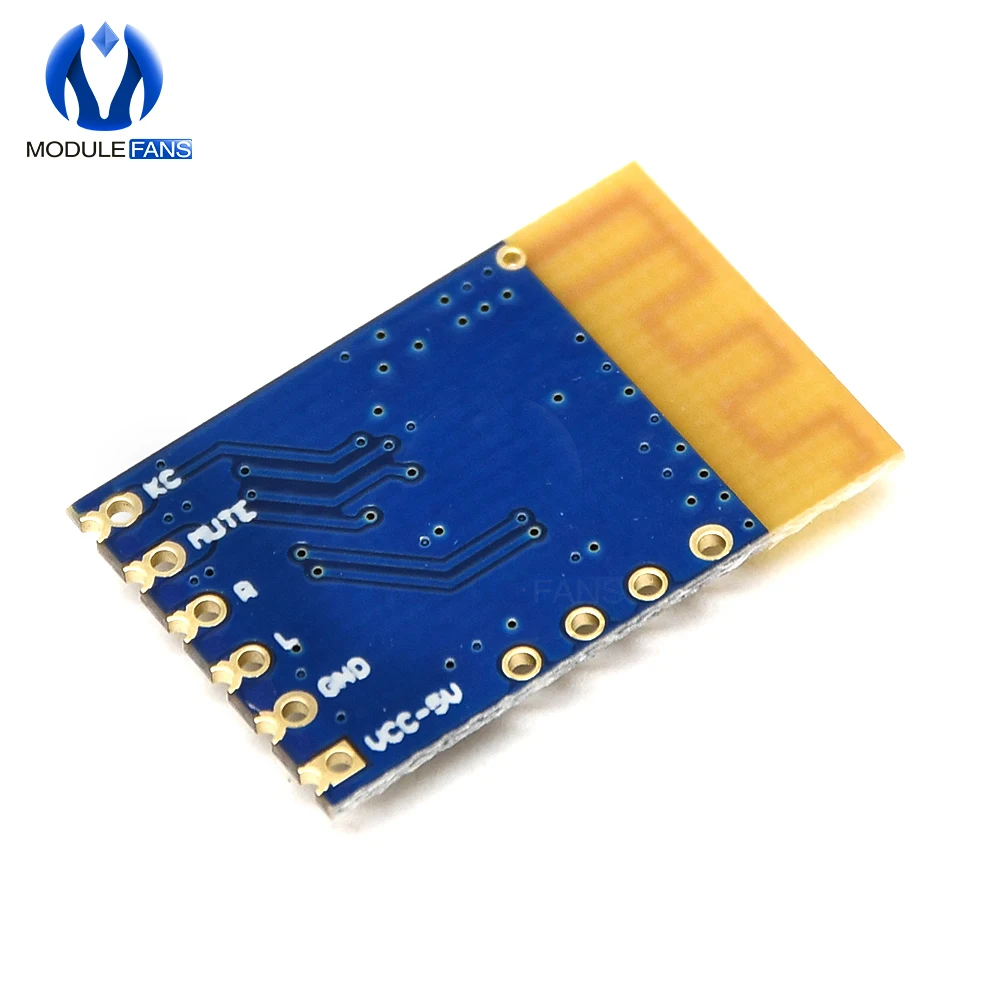

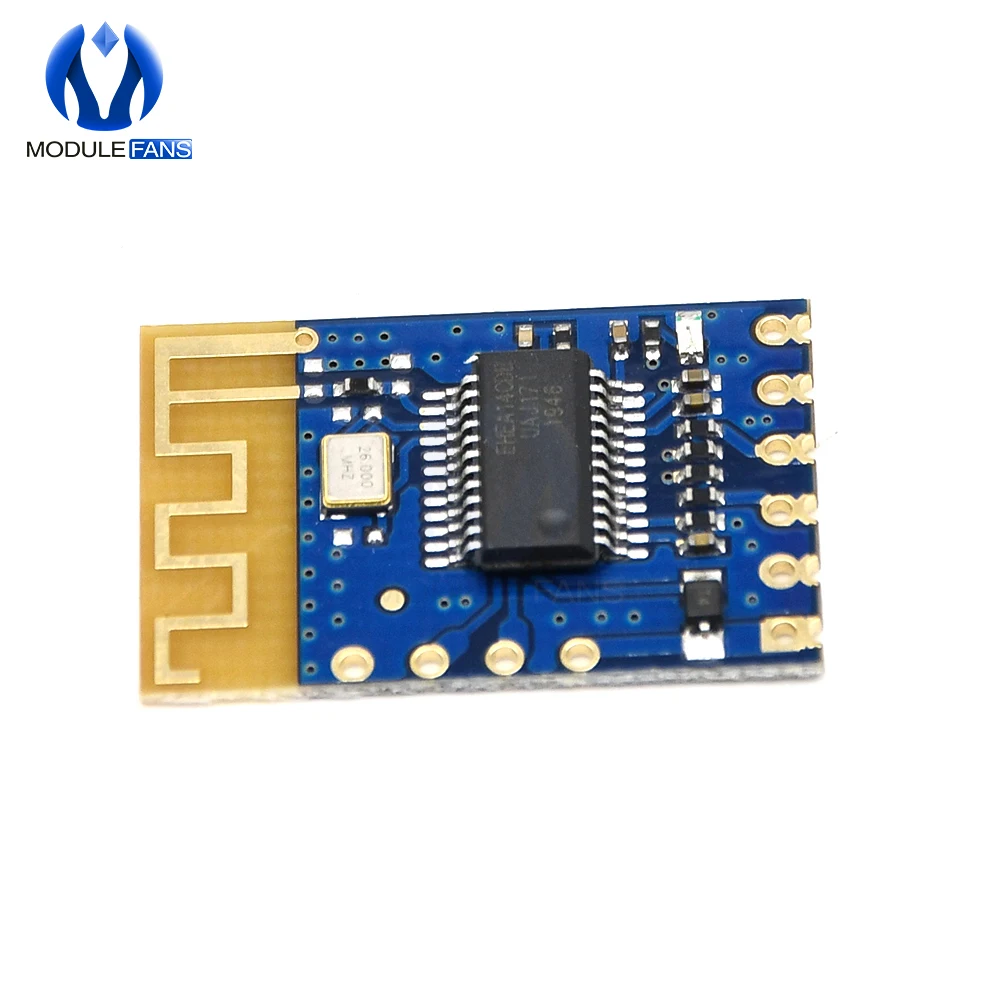

VCC: диапазон напряжения от 4,2 в до 5 В, в частности, не может превышать источник питания 5 В GND: мощность L: Левый выход канала R: выход правого канала Отключение звука: высокий уровень отключения звука, обычно низкий KC: пустой штифт Аудиомодуль Bluetooth требует очень высокой мощности, иначе это повлияет на качество звука. Блок питания должен быть предоставлен, если схема фильтра LC, особенно импульсный источник питания. Размер модуля Печатная плата: 25*15,5*2,4 мм Шаг штифта: 2,54 мм Распространенная проблема: 1. Поиск менее синего: Обычно из-за помех питания линия питания должна быть соединена с цепью фильтра LC. 2. Поддерживает ли источник питания 3,7 в: Модуль по умолчанию питается от 5 В. Вы можете заменить диод в модуле JDY-62 на 0805 или сопротивление, или использовать провод для короткого замыкания, чтобы вы могли использовать литиевую батарею 3, сигнал Bluetooth слишком слабый Не направляйте и не накрывайте медь под антенну модуля Bluetooth. Вокруг антенны не должно быть металлического экранирования. 4. Текущий звук слишком громкий Обычно из-за помех интерфейса источника питания рекомендуется не слишком длинная проводка усилителя мощности, порт Bluetooth и порт питания разделены

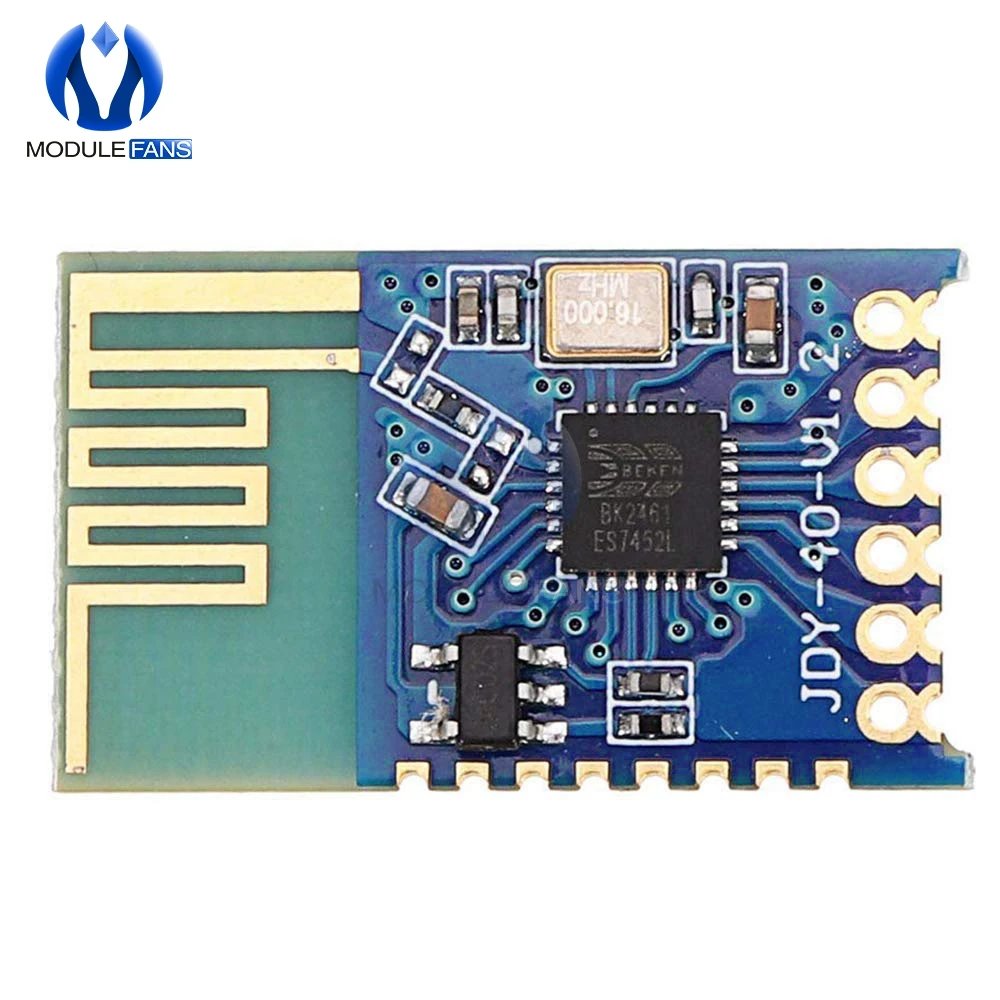

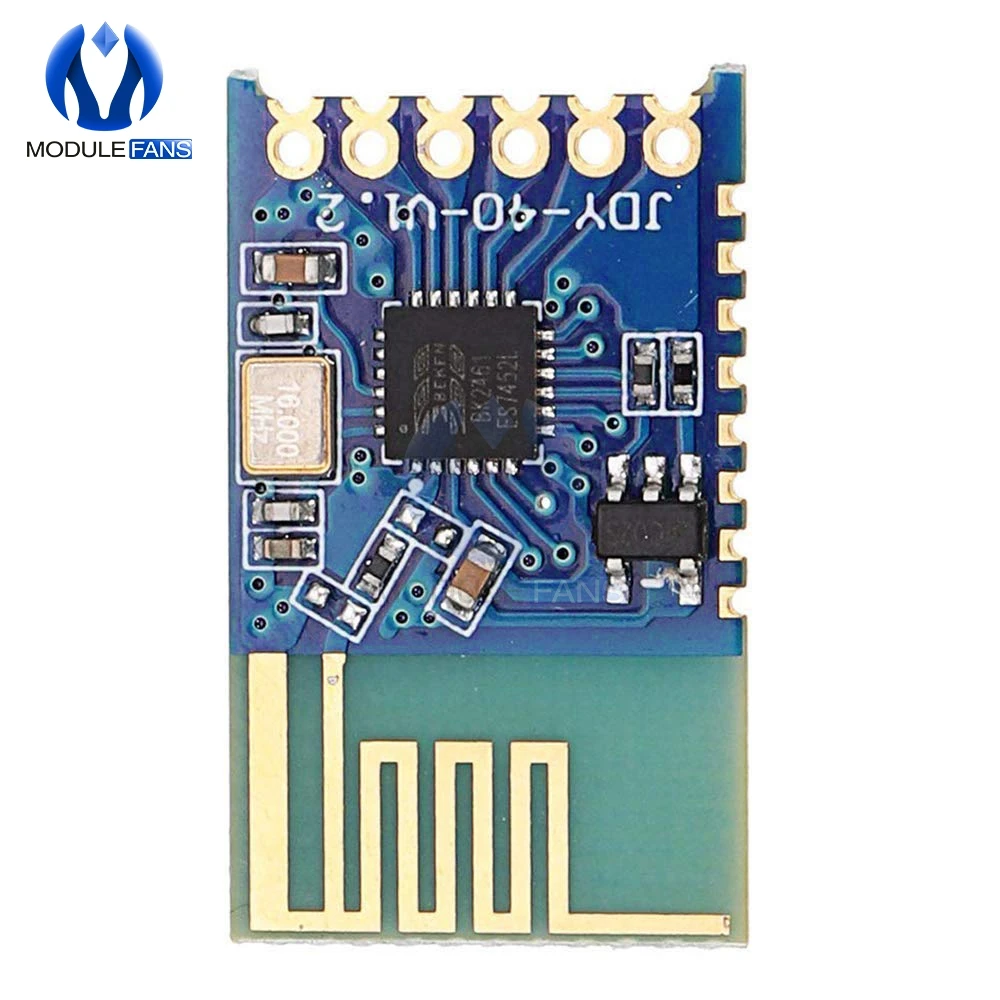

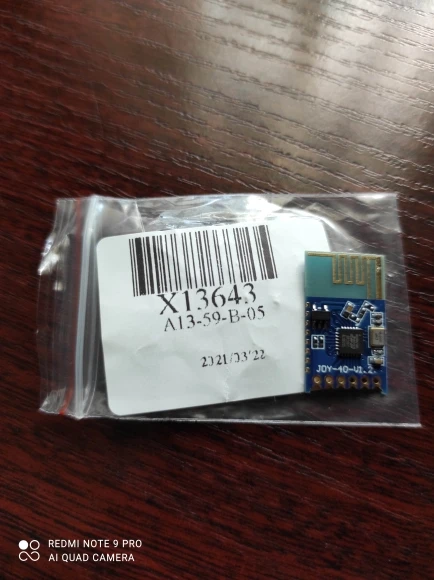

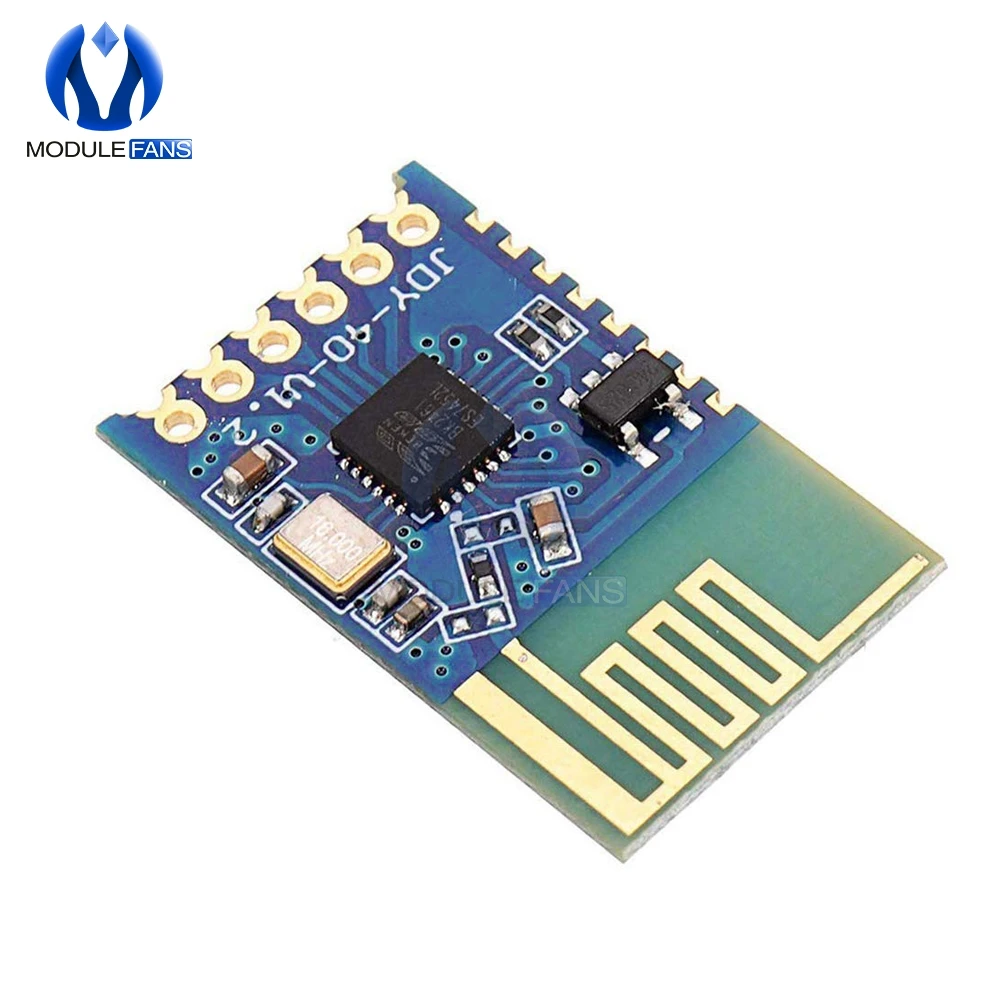

JDY-40

Сцена приложения

Панельный переключатель 2,4G

Пульт дистанционного управления 2,4G

Прозрачная передача 2,4G

Мобильный телефон Контроль один к многим

Контроль Переключения IO

2,4 Gtoys

Применение управление умным домом

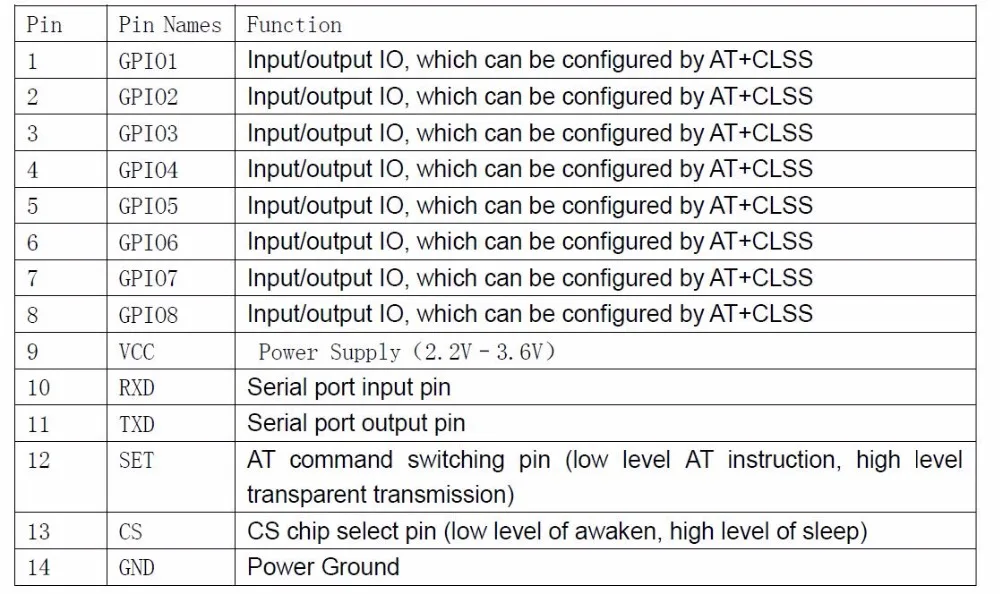

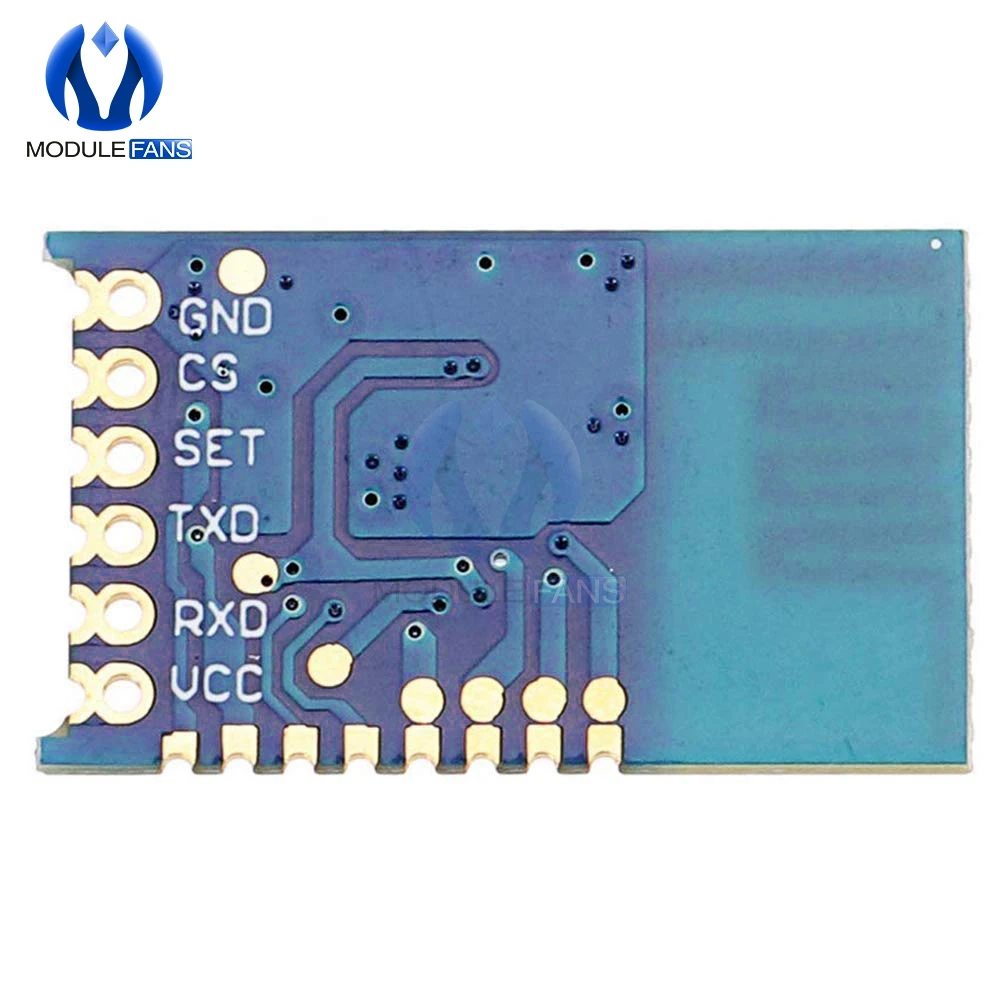

Разрешение JDY-40 Pin

Размерный рисунок

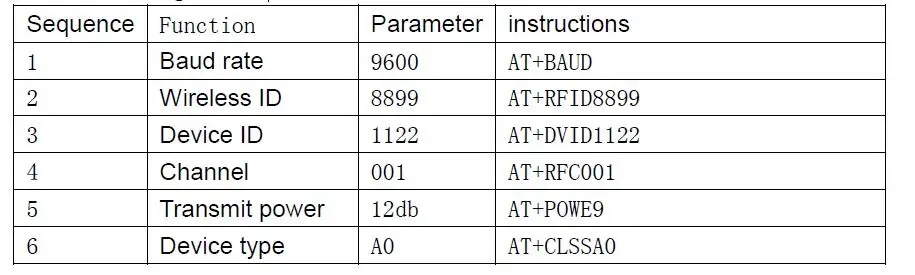

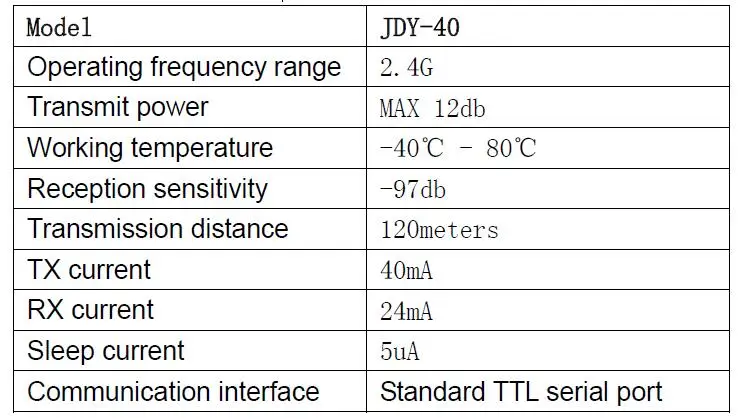

Конфигурация по умолчанию

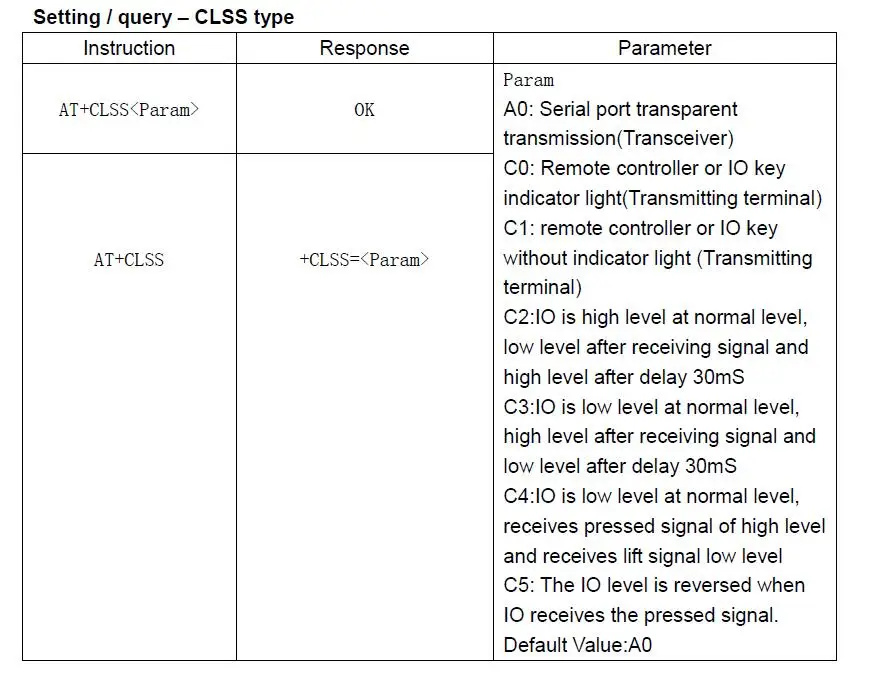

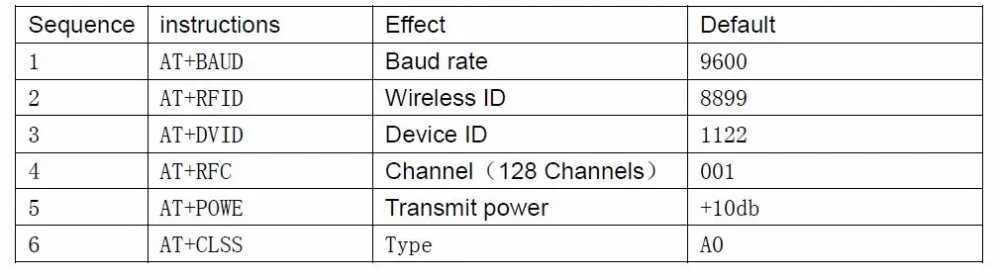

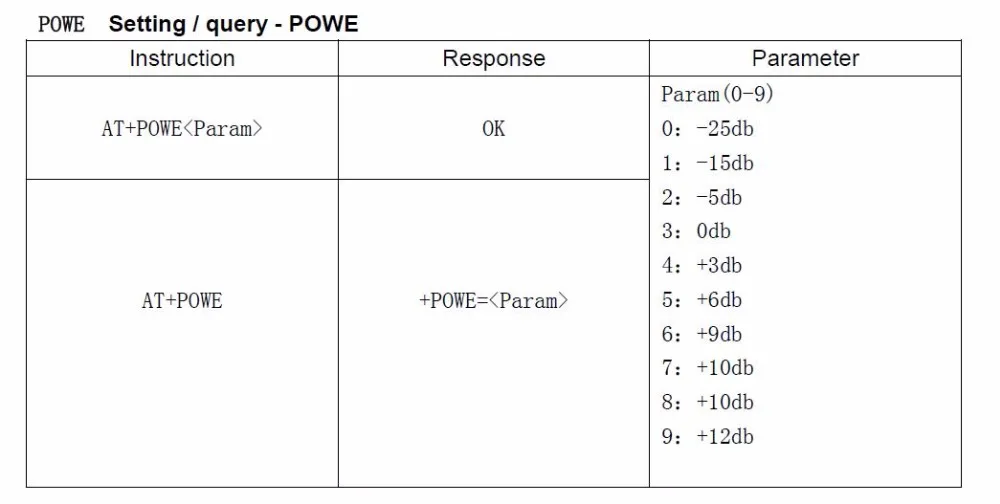

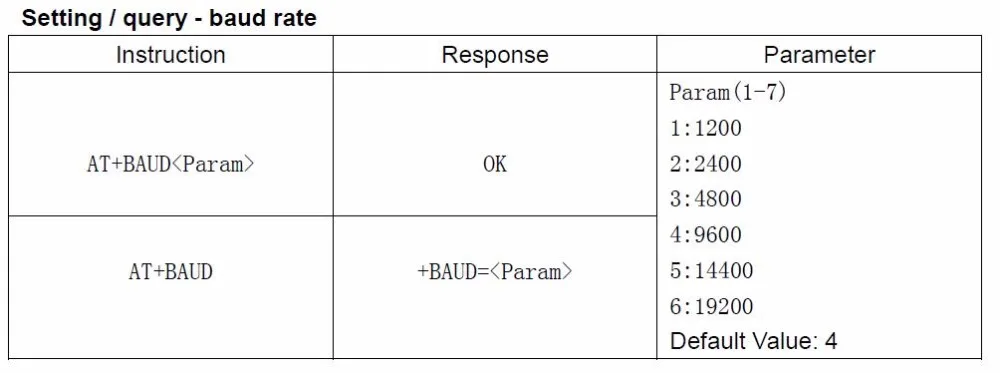

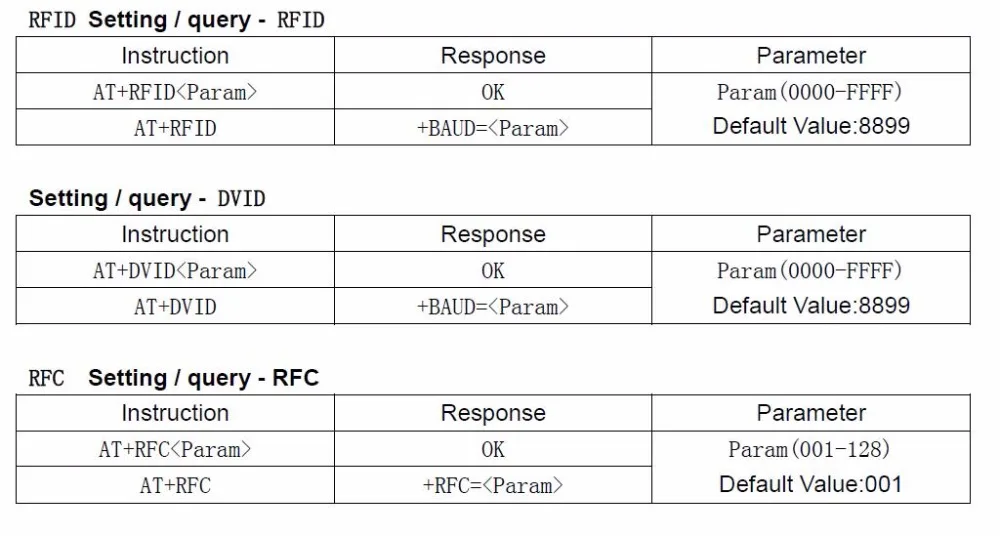

Набор инструкций

Инструкции по эксплуатации

В частности, модуль JDY-40 отправляет инструкцию AT, чтобы завершить символ

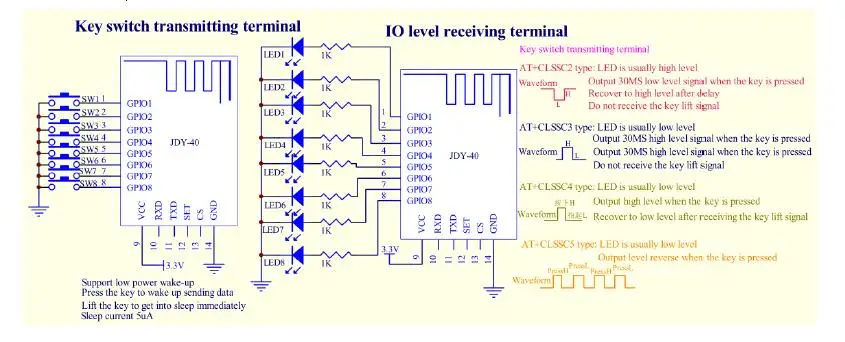

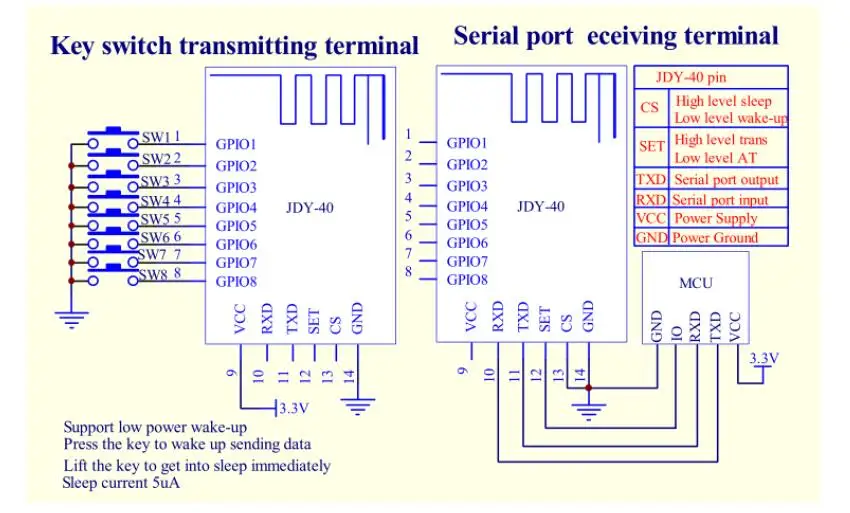

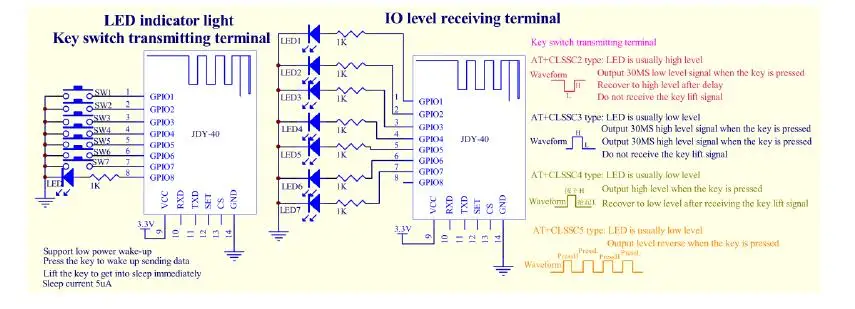

JDY-40 схема подключения

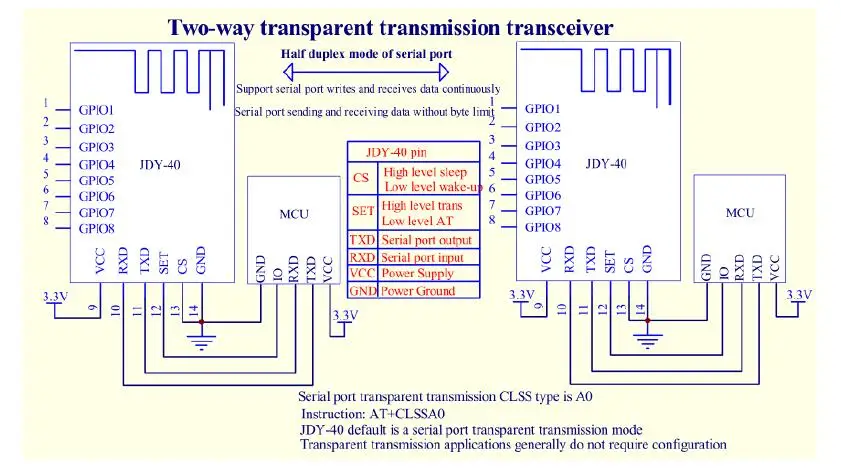

Схема схемы применения прозрачной передачи последовательного порта

Может применяться для прозрачной передачи беспроводного последовательного порта MCU и MCU, инструментов и электронных игрушек.

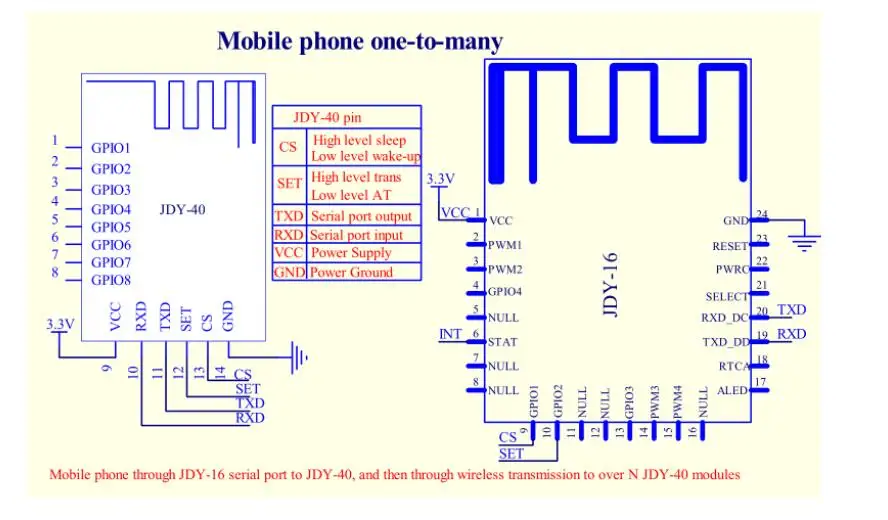

Мобильный телефон Контроль один к многим

Может применяться для Мобильный телефон управления один к многим, мобильный телефон прозрачной передачи один к многим, мобильный телефон применения интеллектуального управления мебелью один к многим.
