Описание продукта:
Особенности:
1. Конструкция печатной платы учитывает большие текущие характеристики платы питания и использует медную проводку, чтобы сделать плату более разумной, надежной и красивой! В то же время, выход двойной выход, что более удобно для любителей DIY, избавляя от проблем проводки и более аккуратно и красиво!
2. Рабочее напряжение платы составляет 10А (максимальный ток, который проходит большинство фильтрующих конденсаторов,-10А). Конструкция платы с использованием плоского моста 25А значительно соответствует своим требованиям и не требует установки радиатора. (Если выпрямительный мост превышает 10 А, он станет горячим и горячим)

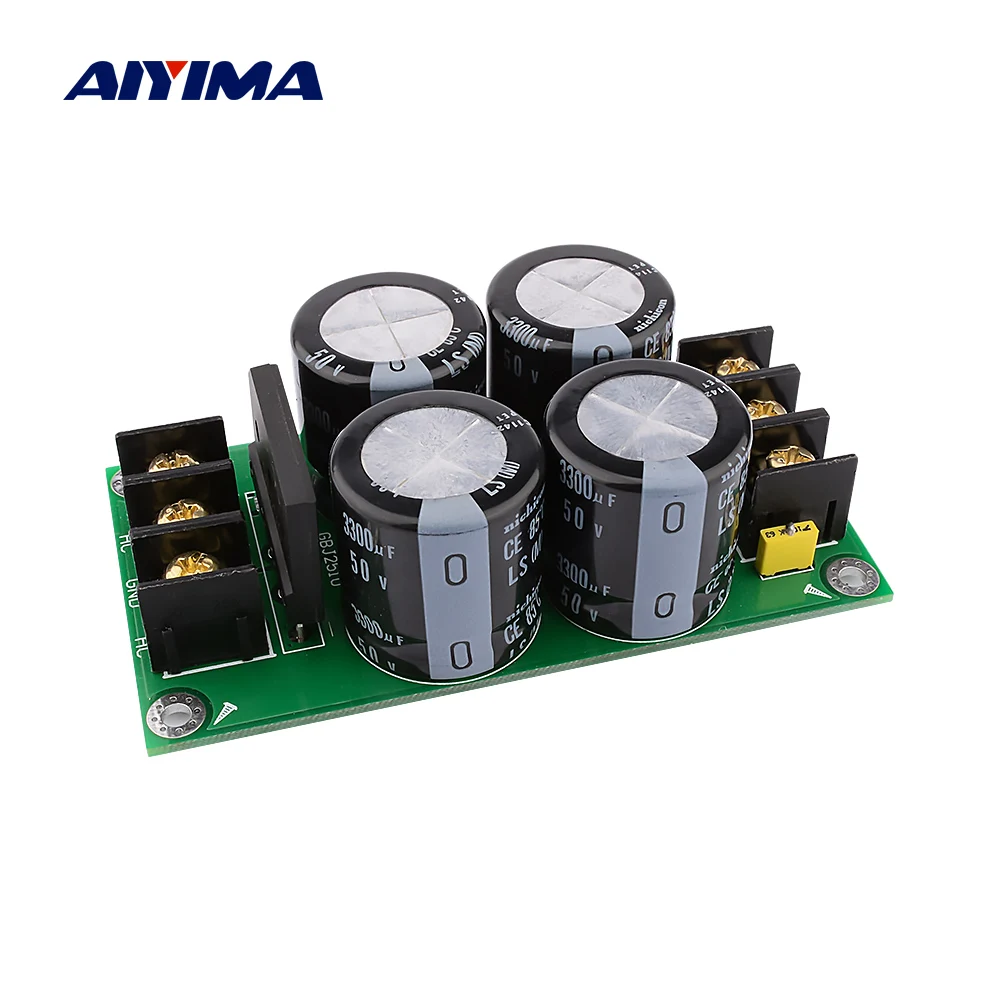

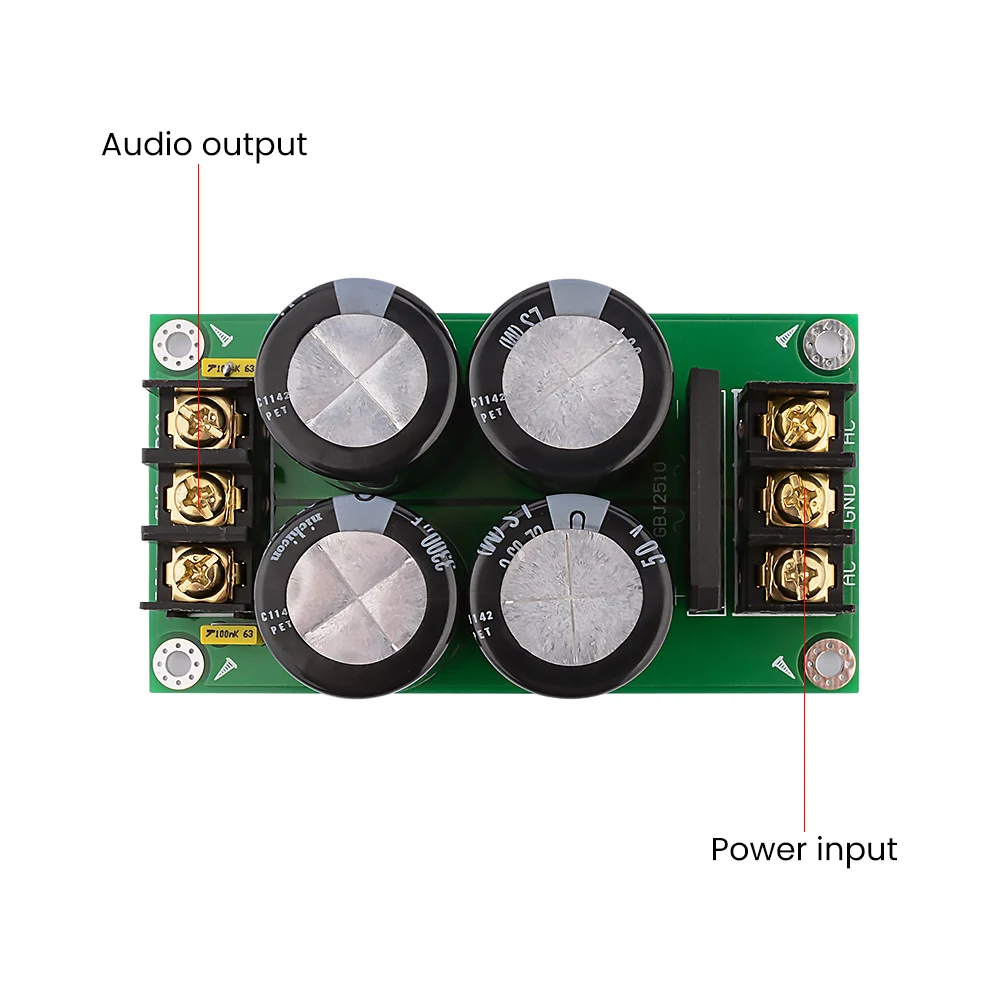

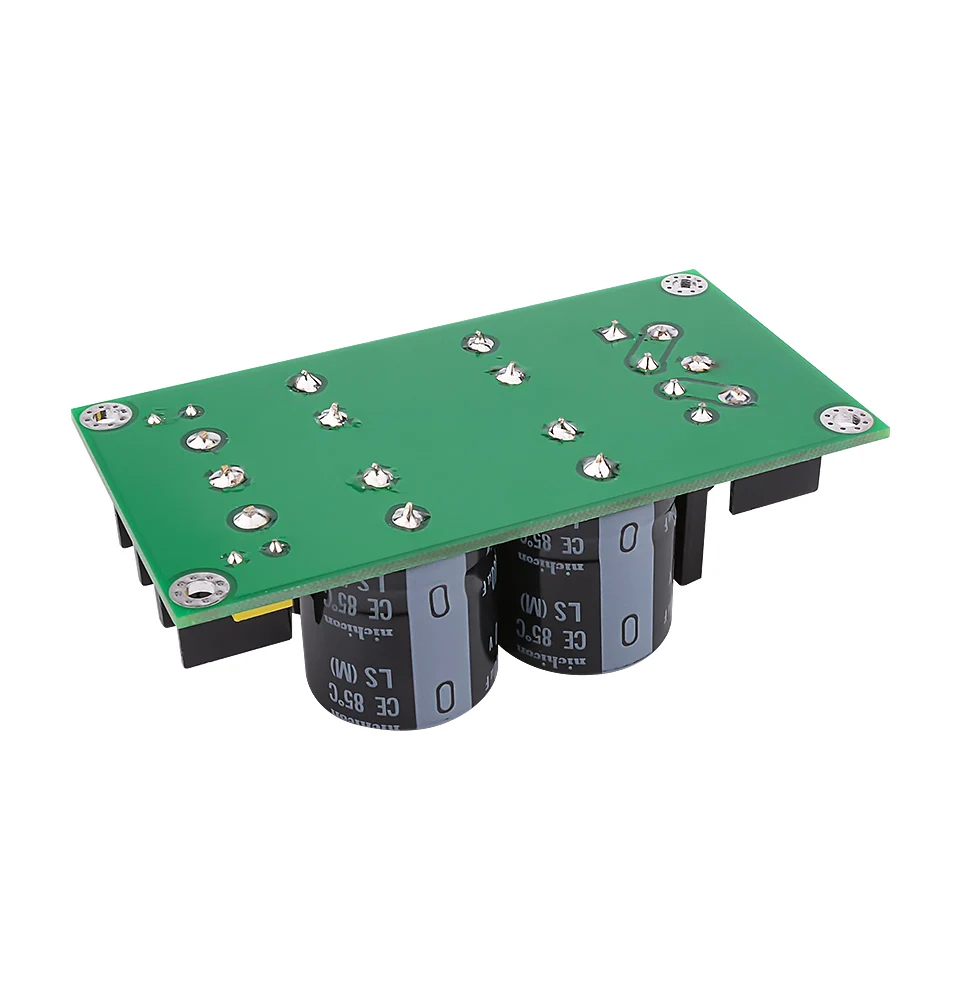

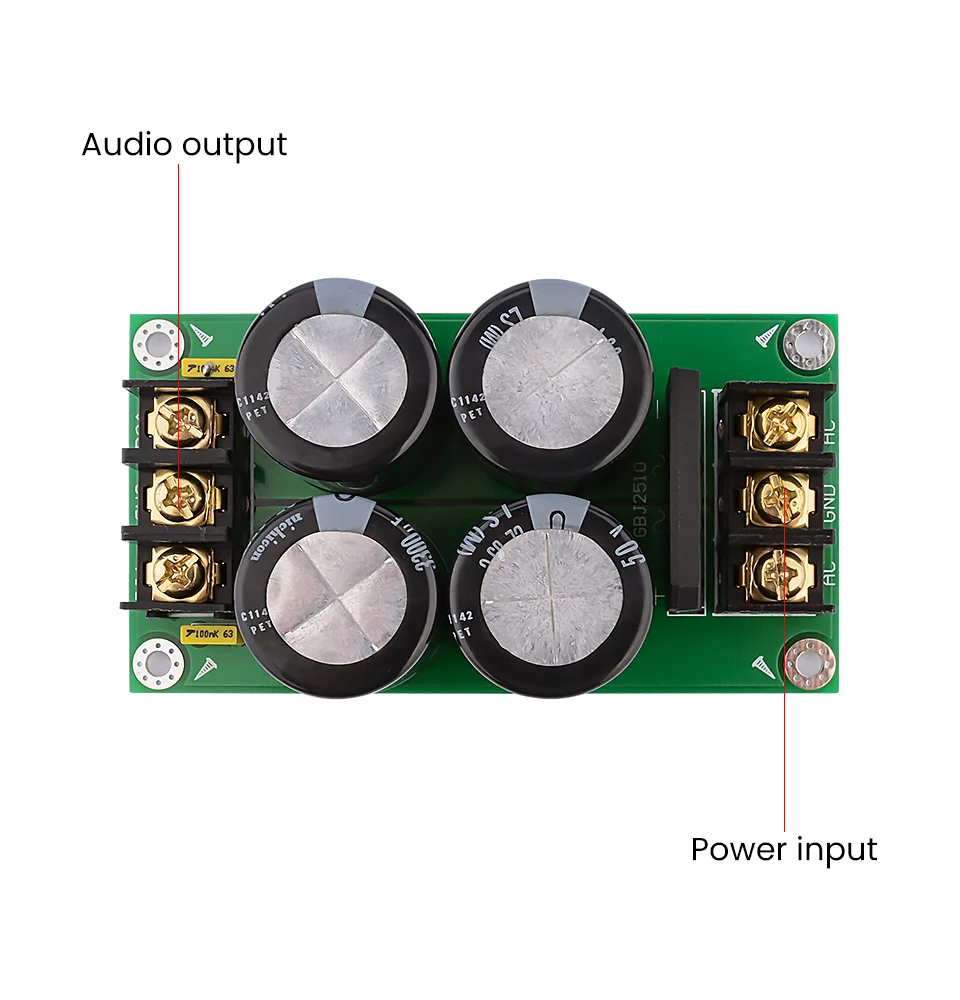

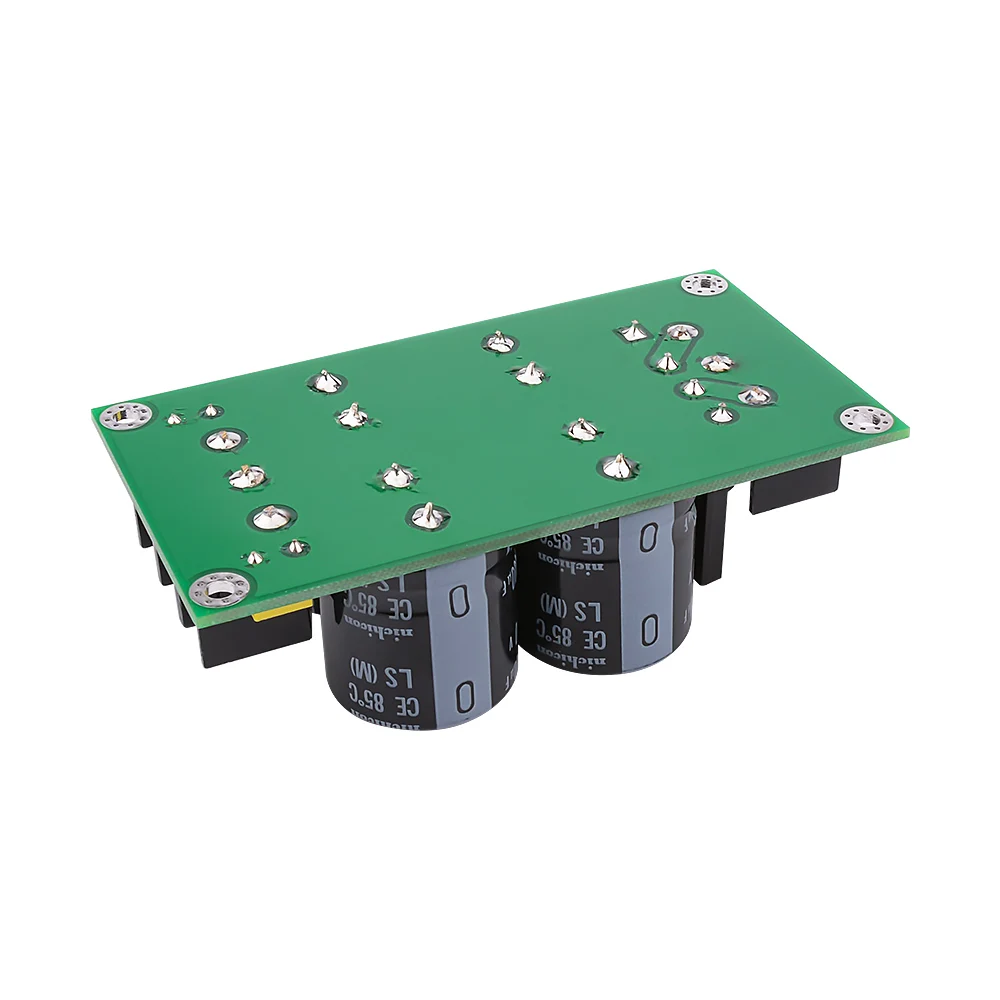

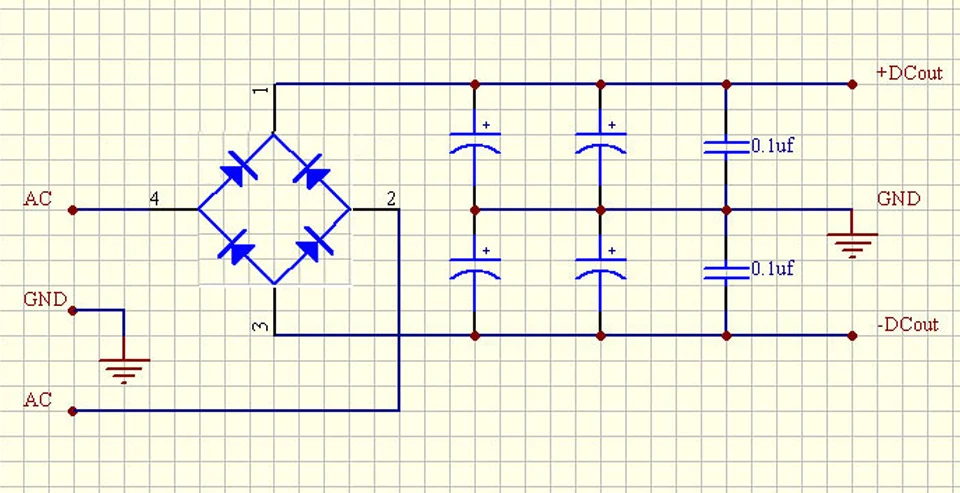

Описание интерфейса:

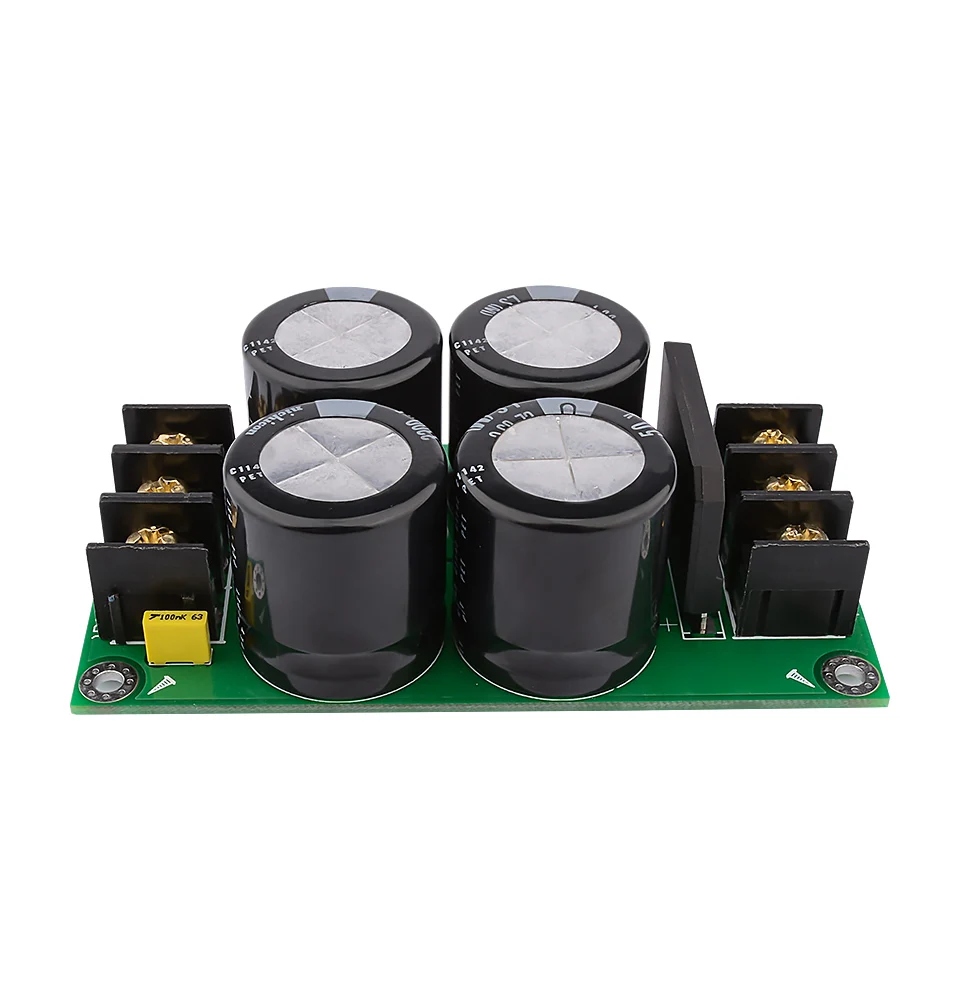

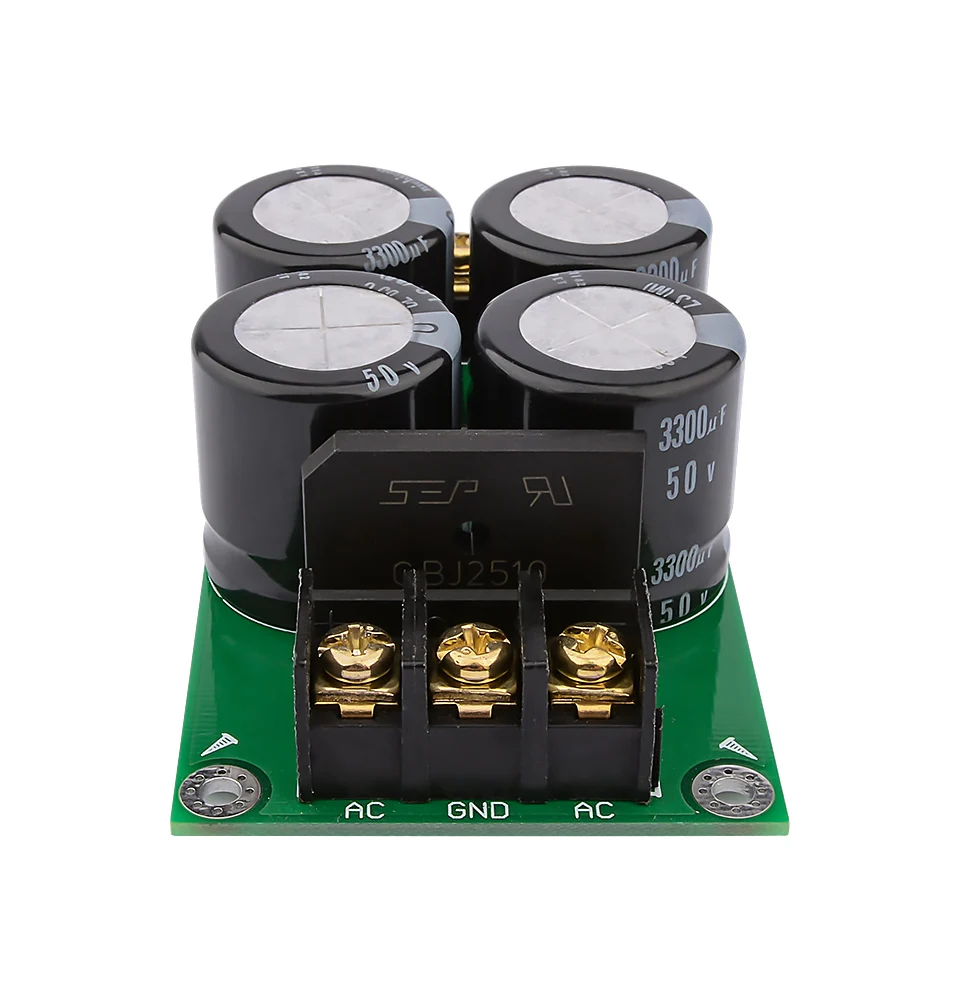

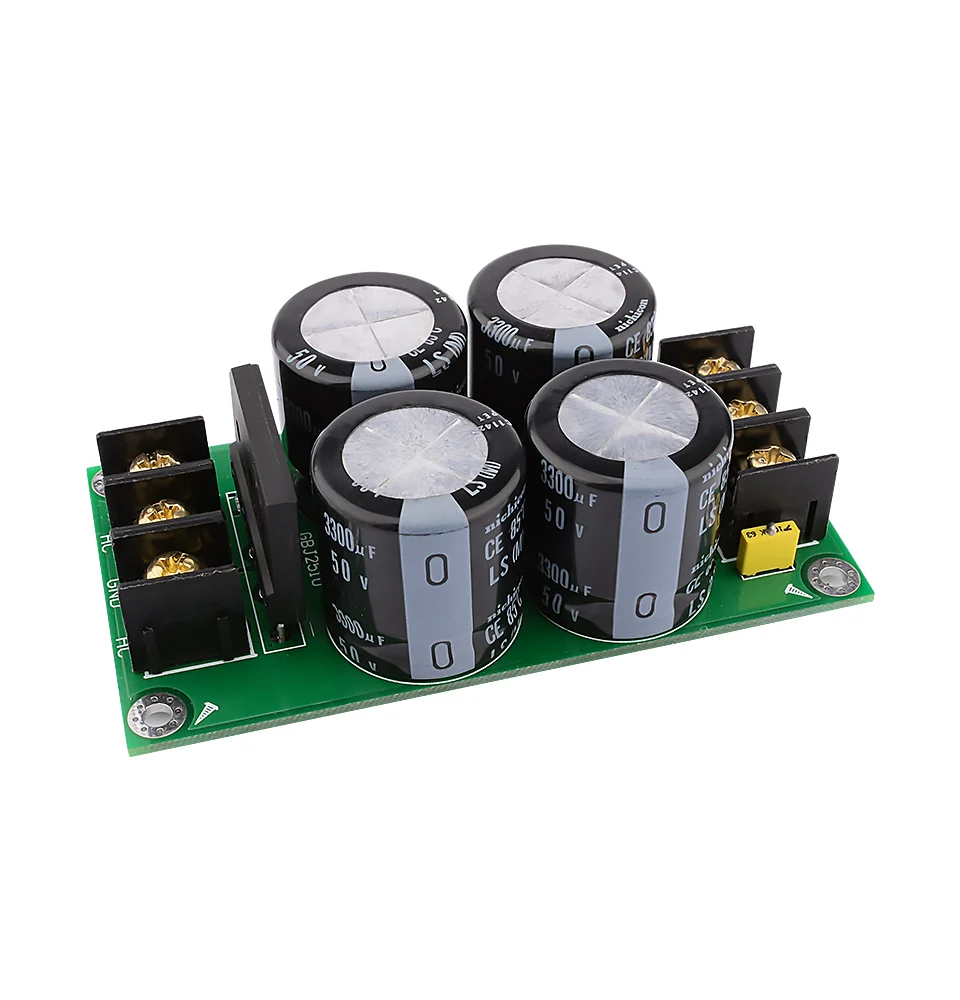

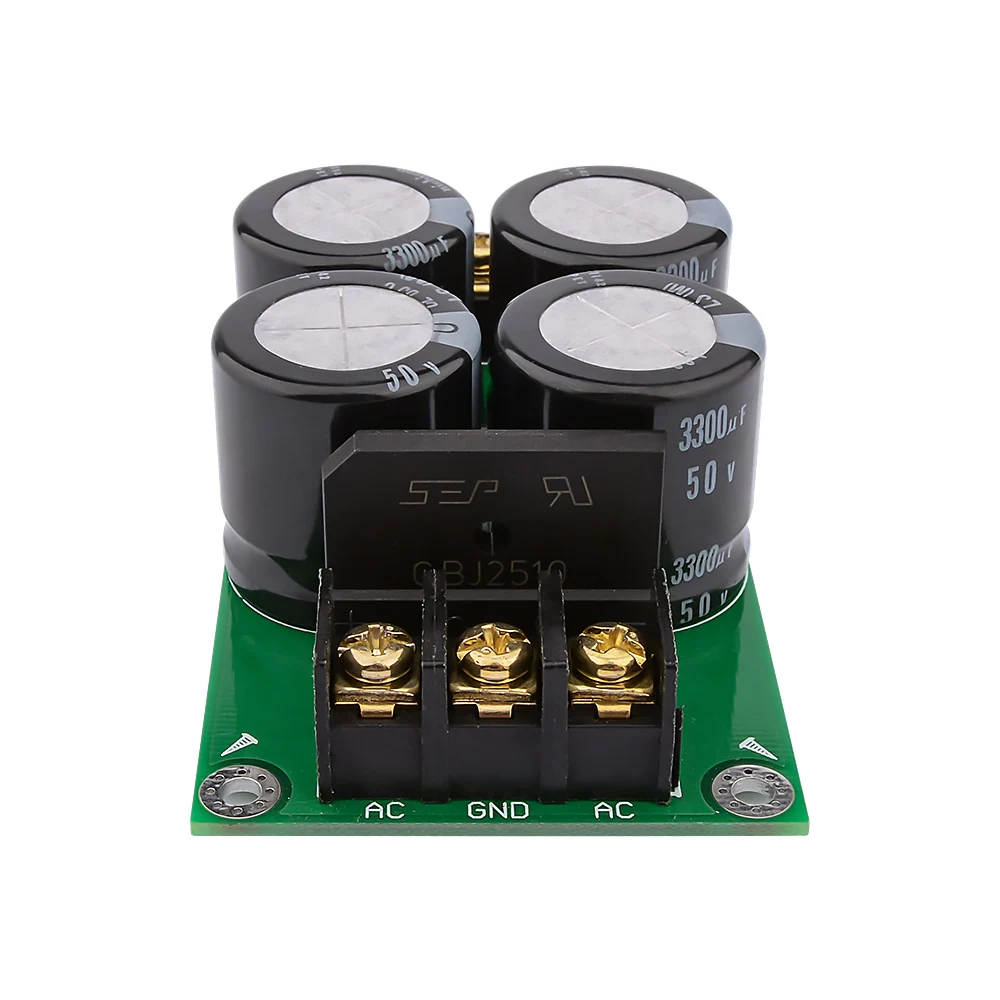

Входной интерфейс переменного тока (требуется трехпроводный выходной трансформатор)
Переменный ток * 2: Подключите линию переменного тока трансформатора
GND: подключение к заземлению трансформатора
Выходной интерфейс постоянного тока
-Выход: Отрицательный выход напряжения
GND: земля
+ Выход: Положительное выходное напряжение
Теоретическая формула преобразования энергии:
Переменное напряжение × 1,41 раз = постоянное напряжение
На самом деле, учитывая различные факторы потери цепи, личный опыт должен быть 1,3 раз.
Параметры:
Рабочее напряжение: трехпроводный переменный ток <44 в
Рабочий ток: 10А (максимум 20А)
Емкость конденсатора: 4 3300 мкФ/50V Japan N-ikon конденсаторы (диаметр 25 мм)
Выпрямительный плоский мост: Поддержка GBJ2510

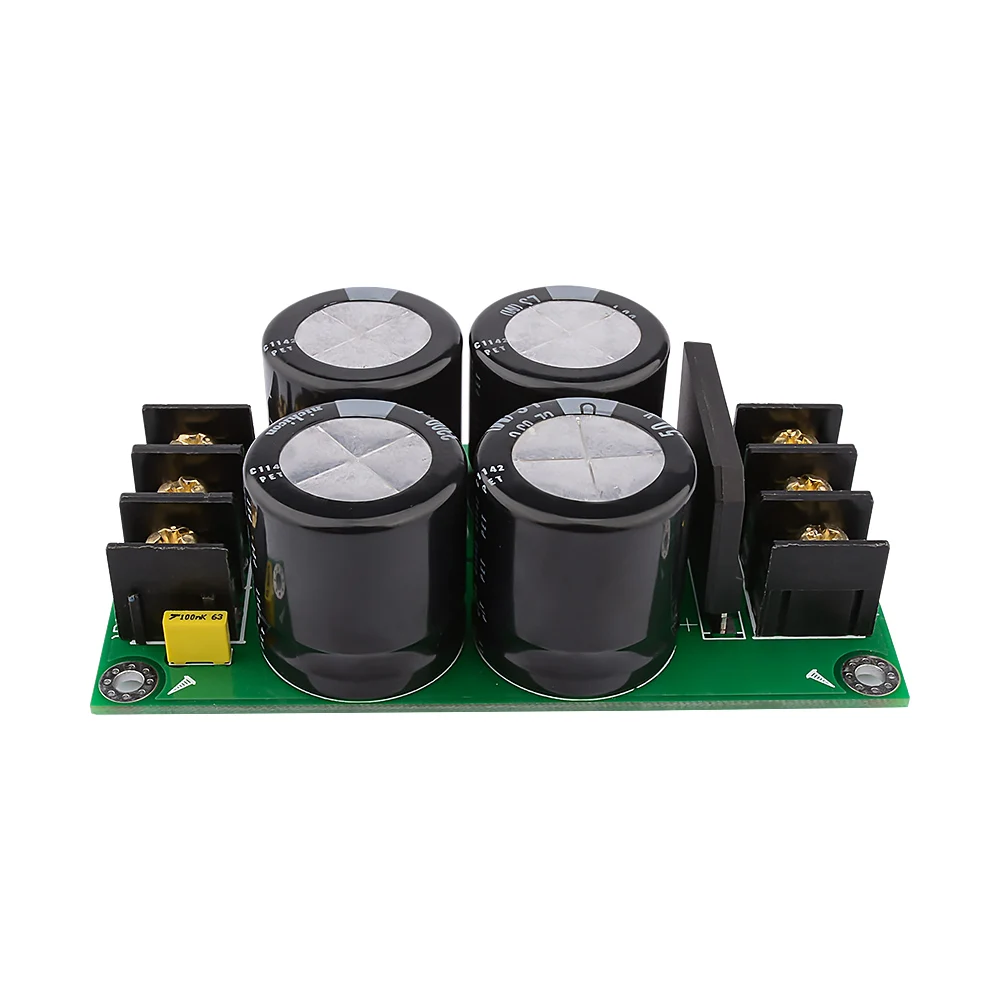

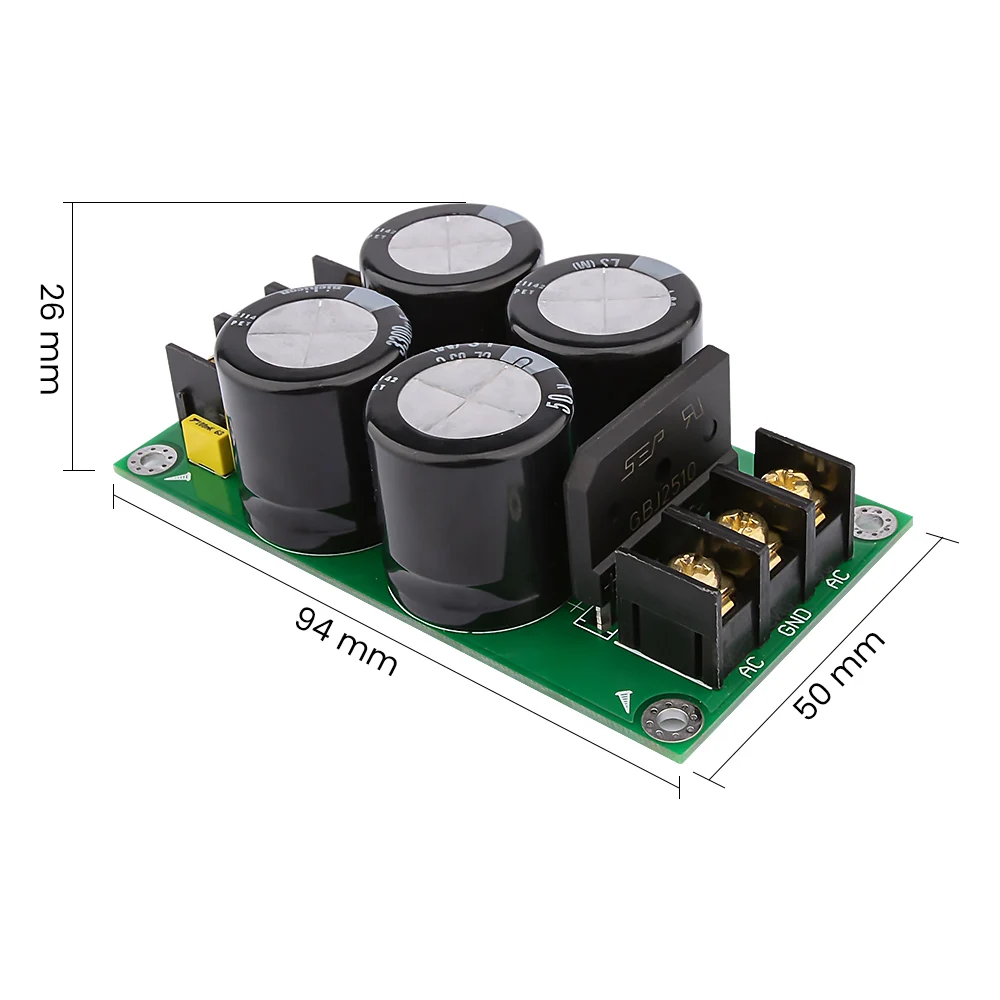

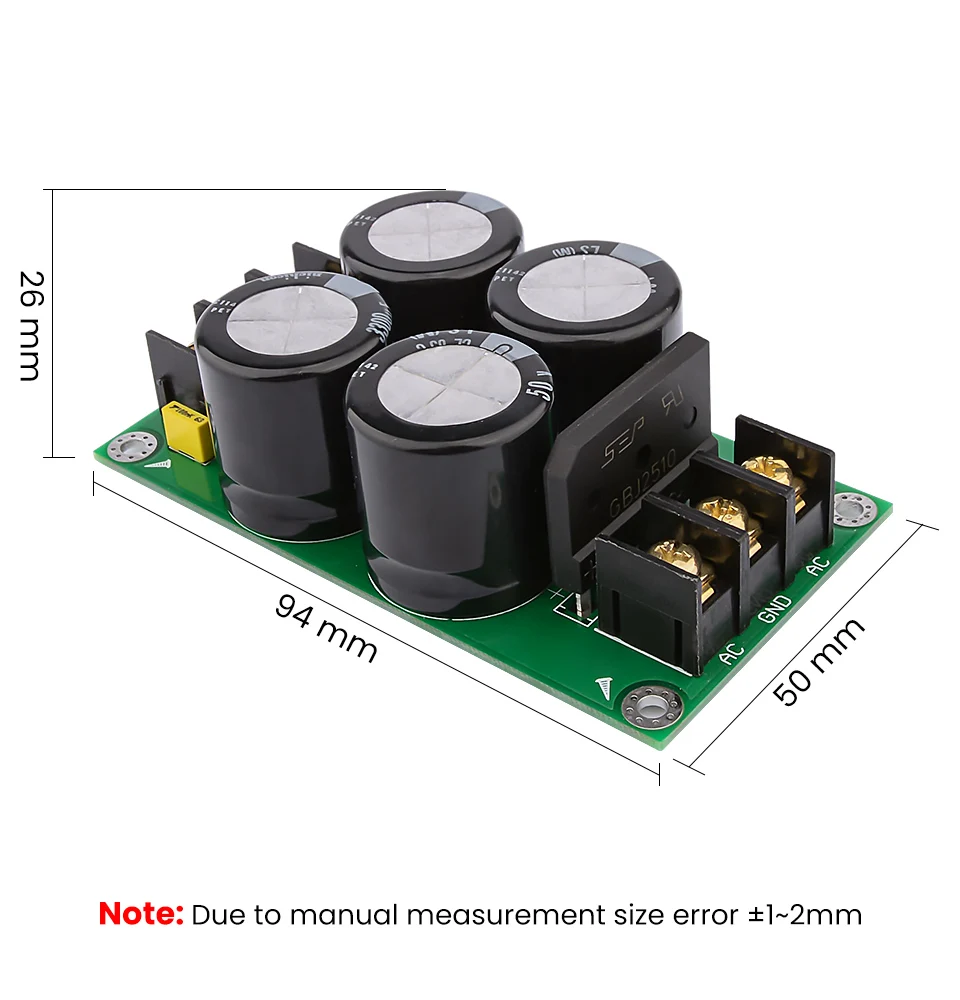

Размер платы: 96 мм * 56 мм (на печатной плате используется лист FR4 толщиной 1,6 мм)
Примечание:
1. Эта плата питания должна иметь определенную электронную основу для покупателя. Покупатели, которые не понимают электронную основу, совершат ошибочные покупки, что, с большой вероятностью, вызовет такие проблемы, как ущерб компонентам или Личная безопасность.
2. Данная плата питания должна использоваться совместно с трансформатором и не может напрямую использоваться для питания от сети 220 В и источника питания постоянного тока с импульсным источником питания.
3. Когда Плата усилителя мощности имеет свою собственную Схему фильтра выпрямителя, ее нельзя установить или использовать, или ее схему необходимо сначала удалить
Посылка входит:
1 шт.
