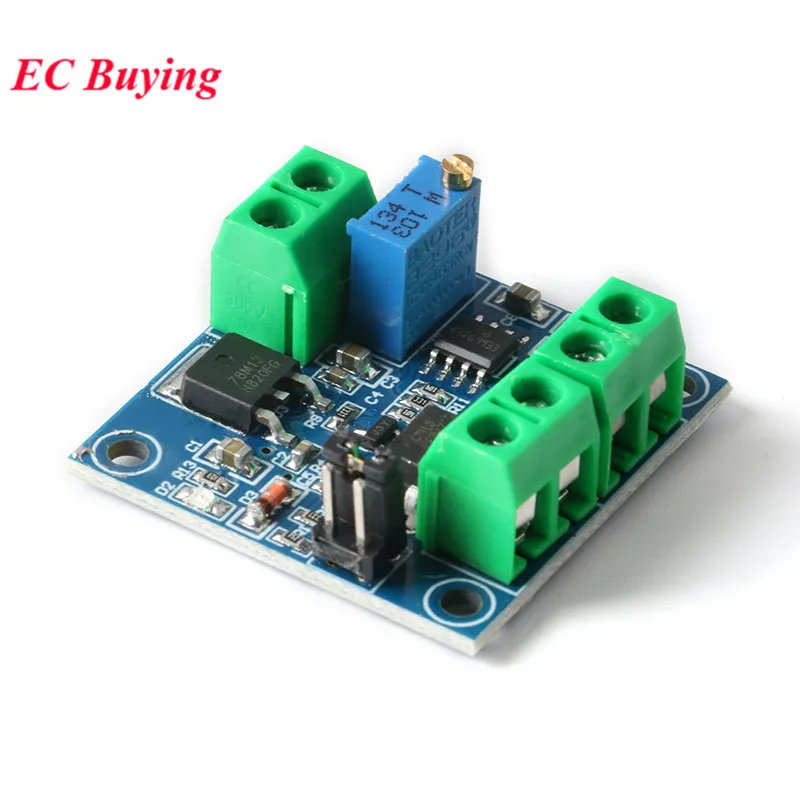

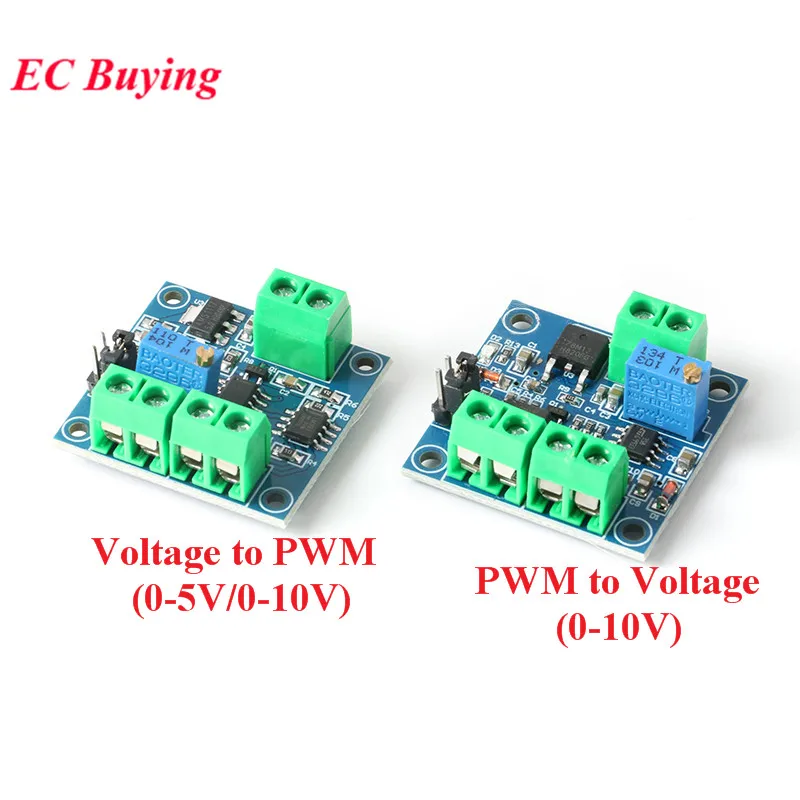

Введение продукта:

Этот модуль является модулем, способным преобразовывать напряжение и шим. Цифровой сигнал PWM преобразуется в аналоговый сигнал 0-1OV. Выходное напряжение регулируется циклом работы всего ШИМ. V-PWM может преобразовывать напряжение 0-5 в-10 В на выход 0%-100% ШИМ и регулировать рабочий цикл ШИМ, регулируя напряжение.

Параметры продукта:

ШИМ-Напряжение:

Рабочее напряжение модуля: 12 В-30 В постоянного тока: (потребляемая мощность: более 100 мА)

Частотный диапазон приема сигнала PWM: 1 кГц-3 кГц:

Диапазон входного уровня сигнала PWM:

Пик 4,5 V до 10V уровня, джемпер булавки для шарика вставляются в подставку 5V. Этот тип сигнала уровня в основном нацелен на обычную промышленную карту управления (например, плату MACH3) и интерфейс CPU 5 В;

Пиковый уровень от 12 до 24 В, перемычка вставляется в 24 В. Этот тип сигнала уровня в основном нацелен на обычный интерфейс PLC.

Диапазон преобразования: 0%-1 00% ШИМ преобразование в напряжение 0-10 в

Допуск: 5%.

Напряжение до ШИМ:

Рабочее напряжение модуля: 5 В-12 В постоянного тока

Выходная частота ШИМ: около 50 кГц

Амплитуда ШИМ: 5 В

Диапазон преобразования: 0-5 В/0-10 в

Преобразование напряжения: 0%-100% 6 ШИМ

Допуск: 1%-3%

Описание штифта:

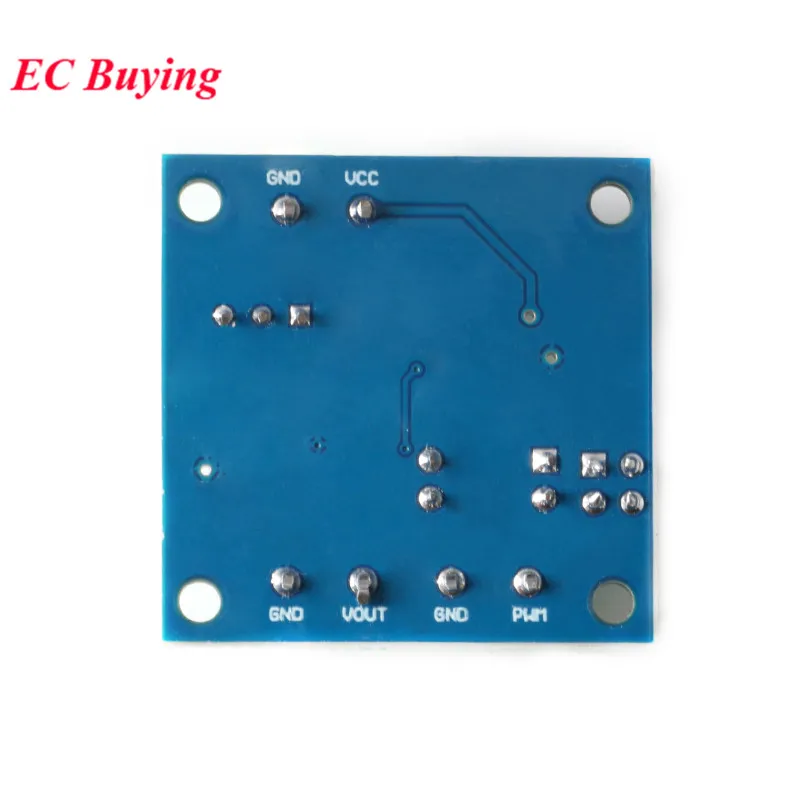

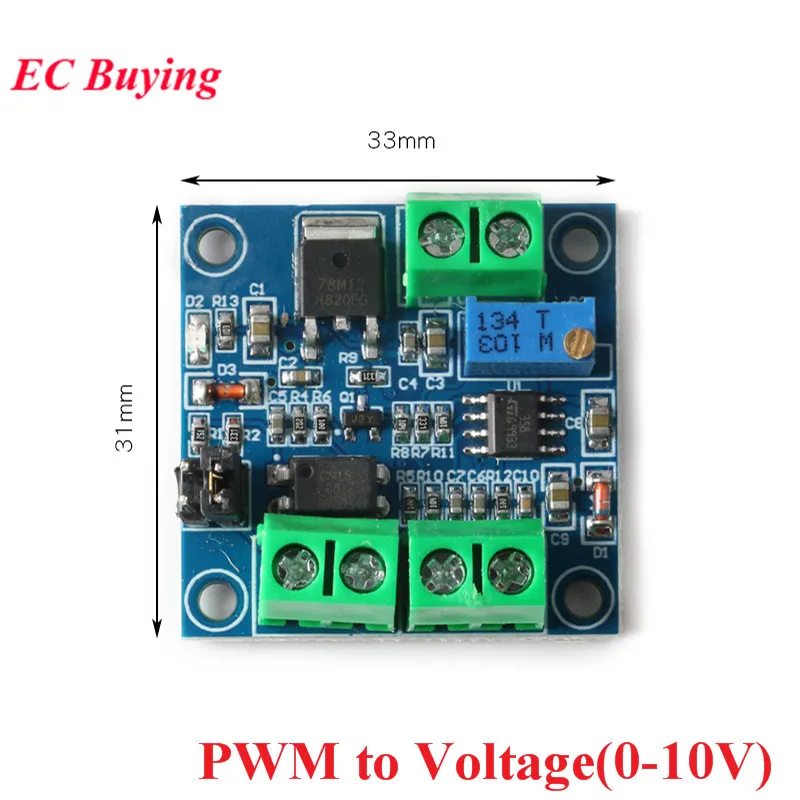

ШИМ-Напряжение:

VCC: Рабочая источника питания 12V-30V.

GND: Рабочая мощность заземления.

ШИМ: Введите положительный терминал PWM сигнала.

GND: входной сигнал отрицательного терминала.

Выход: Выходное напряжение 0-10 в

GND: выходное напряжение заземления.

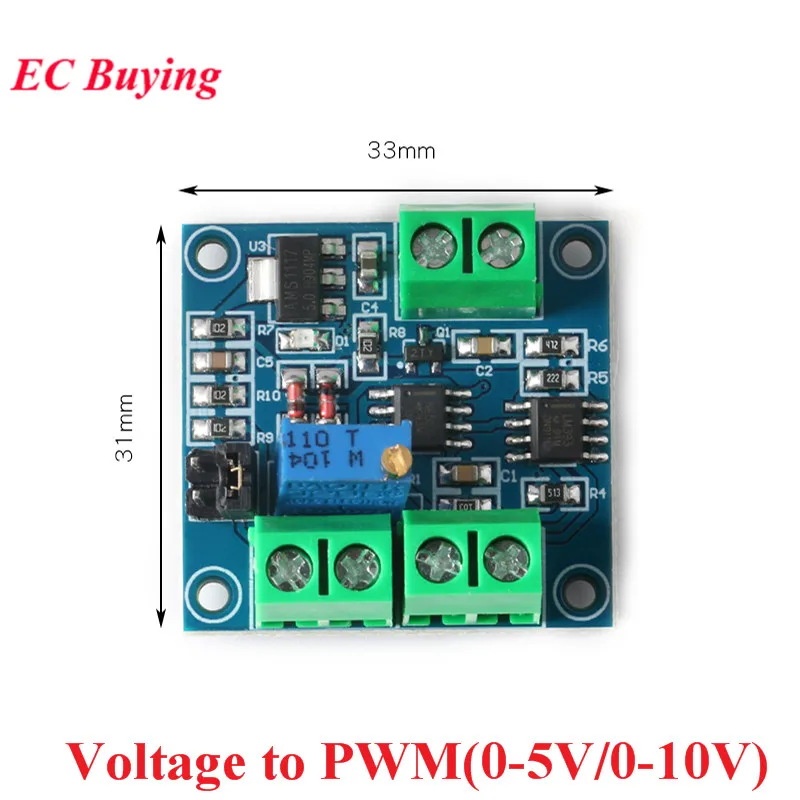

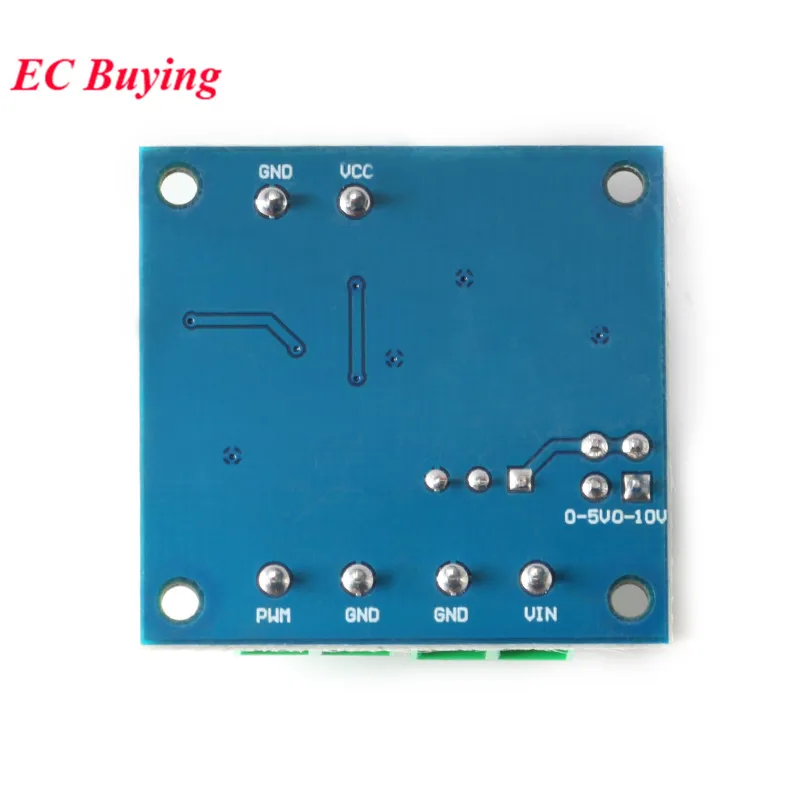

Напряжение до ШИМ:

VCC: Рабочая источника питания 5V-12V.

GND: Рабочая мощность заземления

Вин: входное напряжение 0-10 в

GND: входной сигнал отрицательного терминала.

GND: Выход PWM земли.

ШИМ: выход ШИМ

Инструкции по использованию:

ШИМ-Напряжение:

После включения питания, когда нет входного сигнала, выход равен 0 В, и выход есть только при входном сигнале. При включении в первый раз, лучше всего сделать калибровку и отладку: найти 50% сигнал рабочего цикла, подключенный к PWM, GND, амплитуда соответствует относительной перемычке. Частота составляет от 1 кГц до 3 кГц. Используйте мультиметр для измерения двух портов VOUT и GND. В это время счетчик отображается около 5 В. Настройте потенциометр на плате так, чтобы мультиметр был отображен на 5,00 в. Это откалибрует ваше соответствие импульсного сигнала с этим модулем. Когда частота изменяется, соответствующие отношения могут быть смещены и должны быть восстановлены.

Выходное напряжение может регулироваться путем регулировки рабочего цикла.

Точность может контролироваться путем регулировки потенциометра.

Напряжение до ШИМ:

Подключите рабочее напряжение к VCC и GND. Не подключайте их в обратном направлении, чтобы избежать повреждения платы и устройств. Подключите управляемое напряжение к терминалу VIN. Диапазон напряжения делится на два типа: 0-5 В и 0-1 0 В в соответствии с выбранным режимом. PWM выход PWM. Рабочий цикл может регулироваться путем регулировки напряжения. Точность может контролироваться путем регулировки потенциометра

Вопросы еще не задавались...

Отзывы покупателей

Y***n

Страна: RU Color: Voltage to PWM Доставка: Saver Shipping 09.09.2021

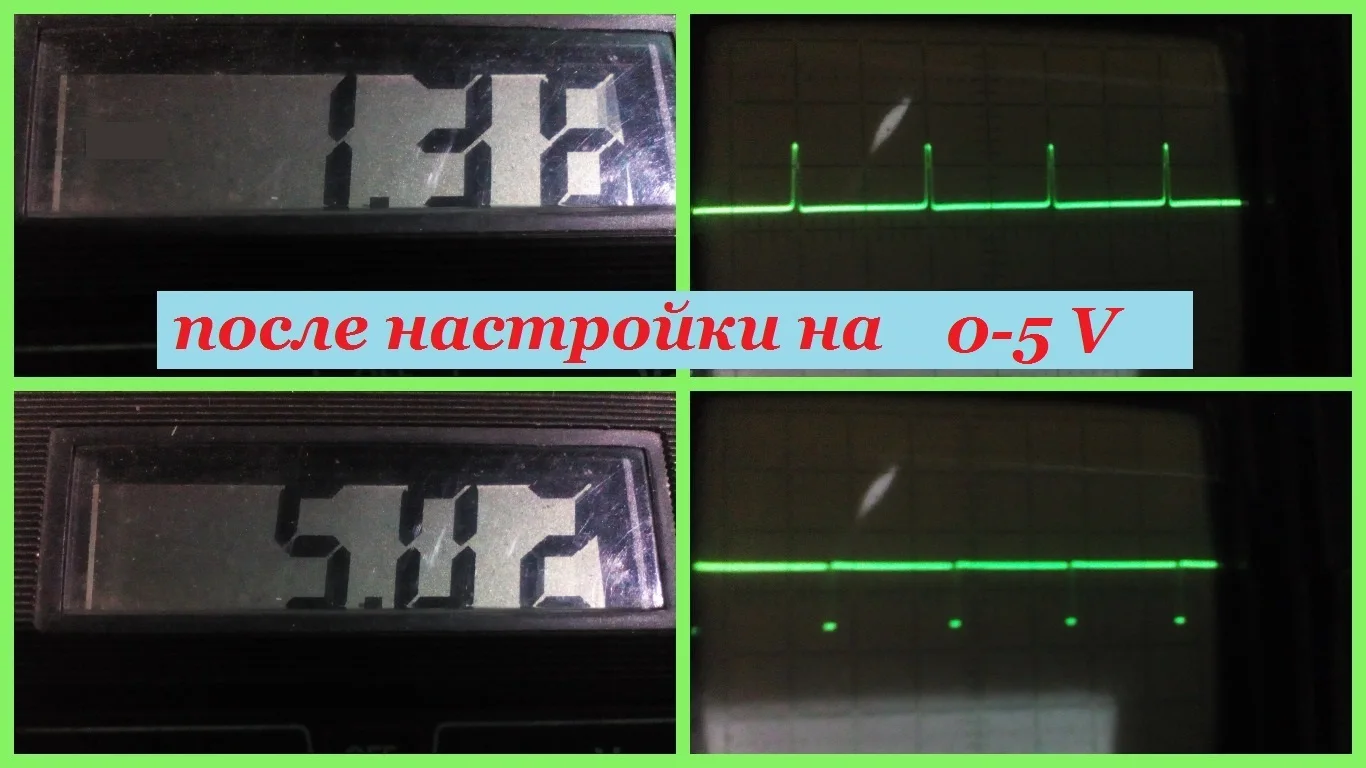

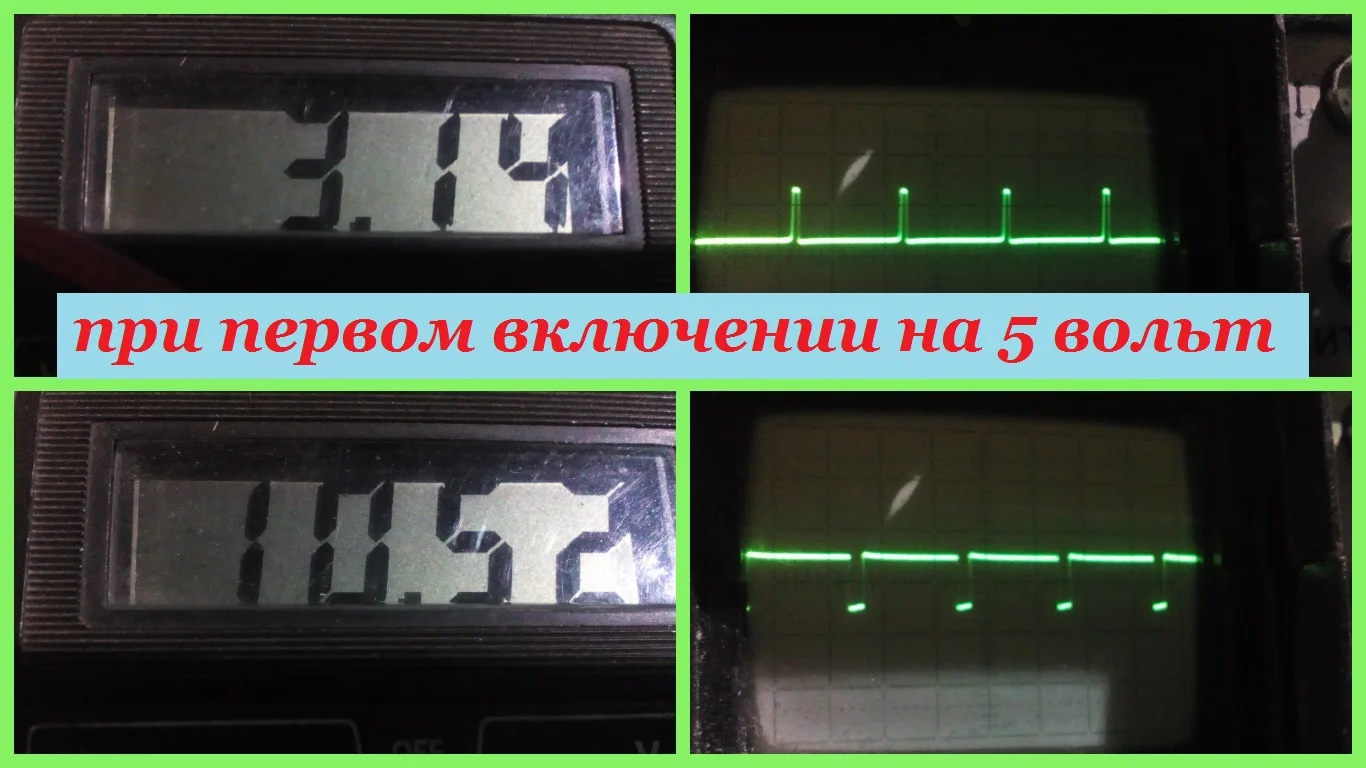

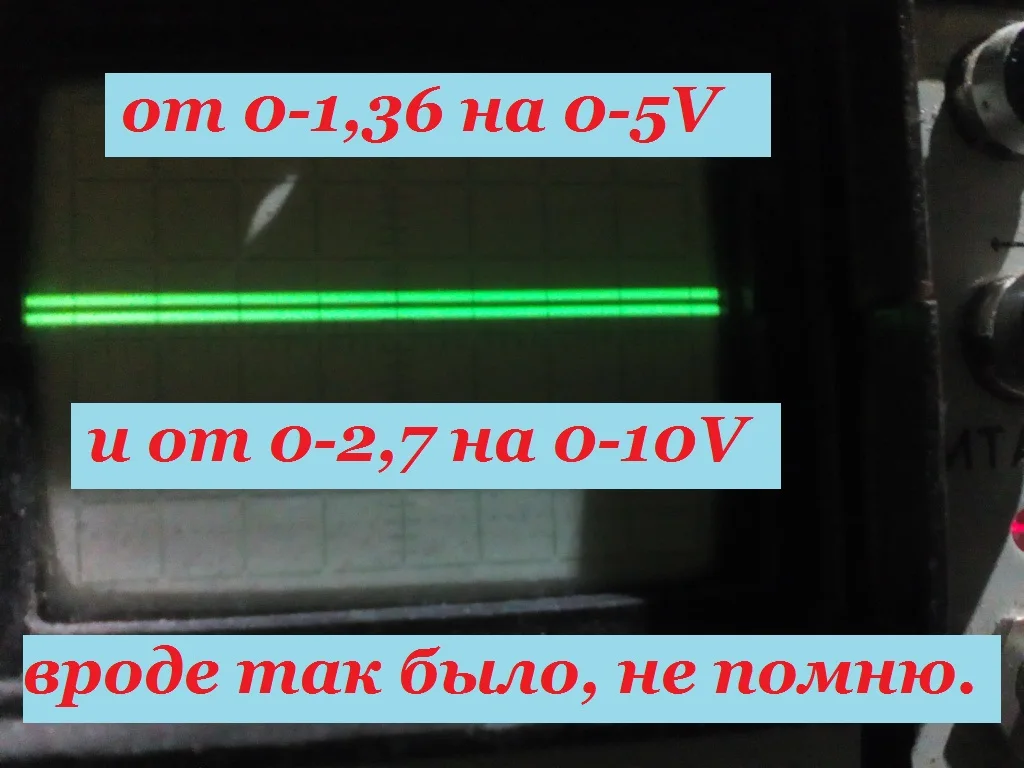

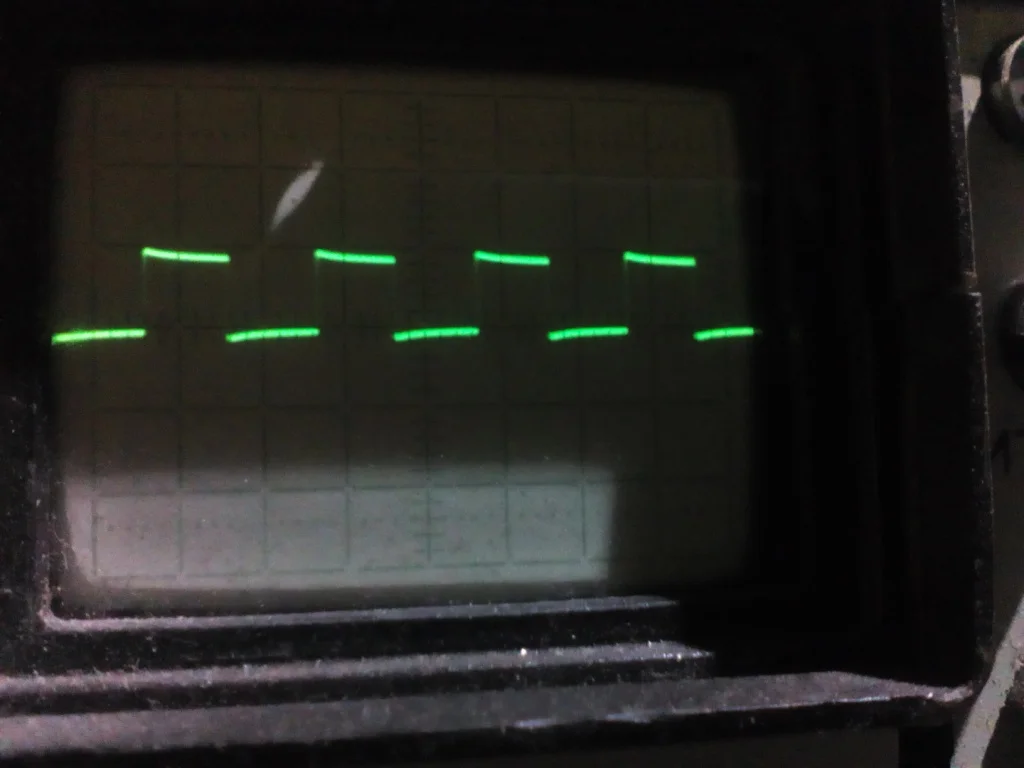

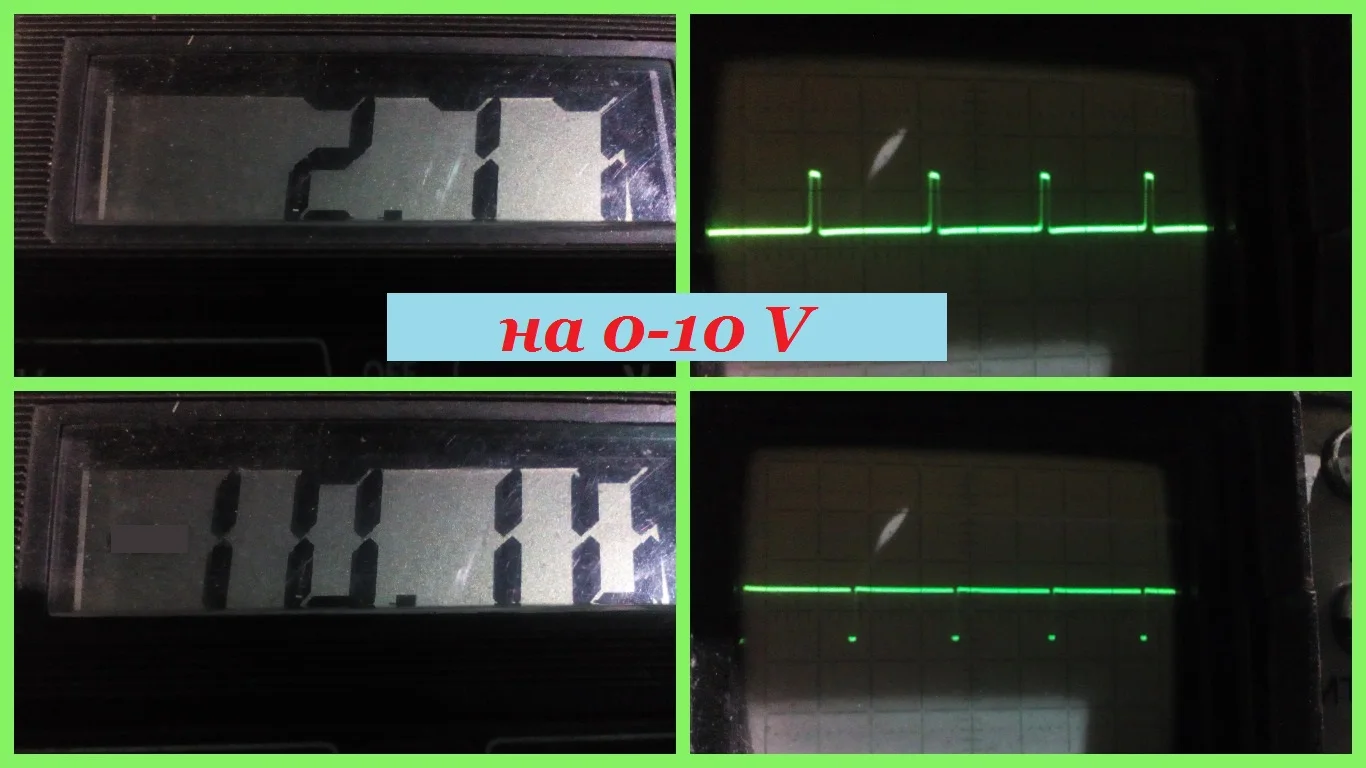

При первом включении не работала должным образом. Настроил построечным резистором, всё заработало. Немного не совсем от 0 вольт. Месяц назад испытывал, точно не помню, ближе к нолю вроде срывается генерация. Частота точно 50 кгц. Всё на фото.

V***y

Страна: RU Color: PWM to Voltage Доставка: Saver Shipping 08.11.2021

Все отлично работает. Использовал для подключения шпинделя к станку. Более подробно можно посмотреть в обзоре youtu.be aSCy9NBBTmQ

Покупатель

Страна: RU Color: PWM to Voltage Доставка: Standard Shipping 28.10.2021

отлично, заказывал 10 шт для преобразования ШИМ выходов контроллера в аналоговые выходы 0-10в еще не подключал, но схема простая, должно работать

Покупатель

Страна: RU Color: PWM to Voltage Доставка: Saver Shipping 09.08.2021

Качество хорошее!

J***y

Страна: FR Color: PWM to Voltage Доставка: Cainiao Super Economy Global 16.08.2021

Merci

A***v

Страна: RU Color: PWM to Voltage Доставка: Saver Shipping 03.09.2021

Дошел быстро. Спасибо.

B***r

Страна: NL Color: Voltage to PWM Доставка: Standard Shipping 23.08.2021

Продукт, к сожалению, не такой, как ожидалось, не работает.

Покупатель

Страна: US Color: Voltage to PWM Доставка: Saver Shipping 12.11.2021

Не получил, и спор был отклонен

A***s

Страна: LV Color: PWM to Voltage Доставка: Saver Shipping 19.01.2022

Все работает отлично. Качество хорошее. Продавцу спасибо! Рекомендую!

B***n

Страна: RU Color: Voltage to PWM Доставка: Cainiao Super Economy 11.01.2022

Спасибо

G***v

Страна: BG Color: Voltage to PWM Доставка: Saver Shipping 30.12.2021

Все в порядке

N***r

Страна: NL Color: Voltage to PWM Доставка: Cainiao Super Economy Global 08.12.2021

Хороший товар, быстрая доставка и дружелюбный продавец
