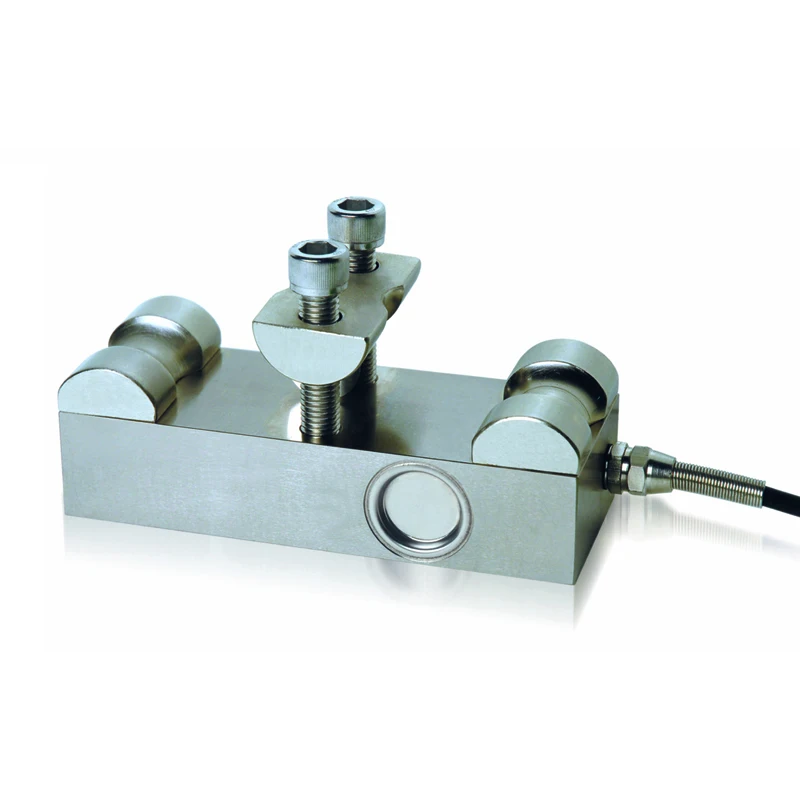

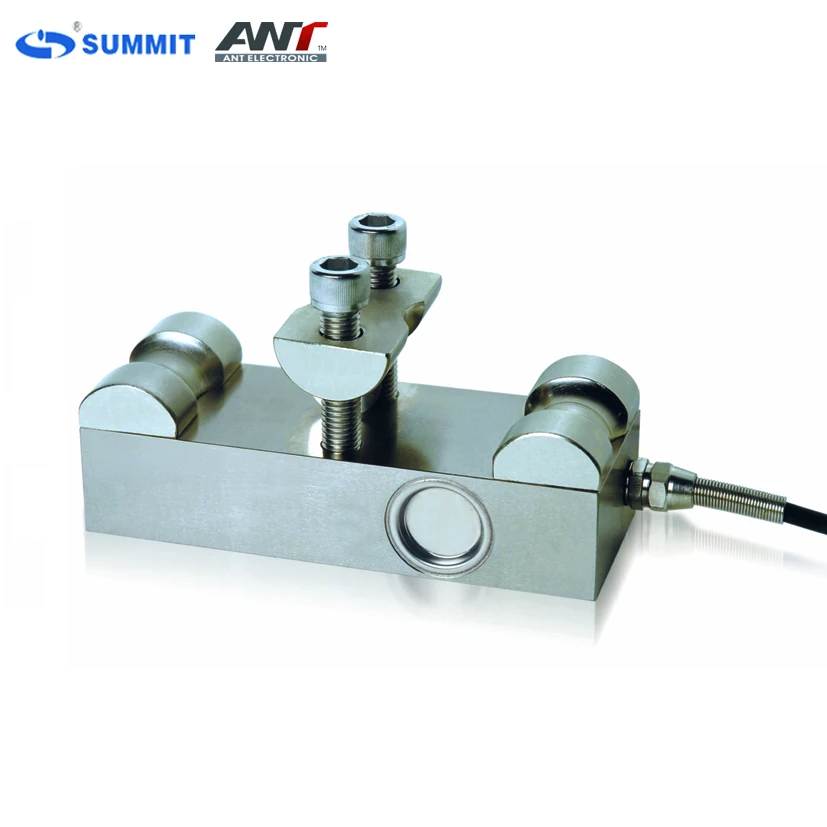

RH-BC номинальная нагрузка 100000 кг трос 20-36 мм силовое натяжение измерительный датчик нагрузки Взвешивание ячеек для системы защиты от перегрузки крана
Описание:
Защелкивающаяся на проволочной веревке ячейка нагрузки RH-BC серии является низкозатратной нагрузочной ячейкой, специально разработанной для измерения силы натяжения на подъемной веревке. Простая установка не требует демонтажа или изменения лебедки, И RH-BC серия датчик нагрузки кабеля охватывает большой диапазон кабелей от 8 до 36 мм в диаметре и нагрузки от 5000 кг до 10000 кг (при условии roping:1 :), В зависимости от сброса веревки. Вместе с контроллером взвешивания (OMS-370C,SUMT-QZX(B) И цифровой дисплей M =, этот кабель зажат датчики нагрузки составляют полную измерительную систему для визуализации и непрерывного мониторинга нагрузок и обнаружения перегрузок
Применение:
Датчик нагрузки троса рекомендуется для измерения нагрузки и перегрузки для обеспечения безопасности промышленных подъемных установок, мостовых кранов, лебедок и лебедок. Он идеально подходит для реализации на существующих подъемных системах, чтобы обновить в соответствии с фактическими стандартами безопасности без тяжелой модификации. Рекомендуется использовать с кондиционерами нагрузки (OMS-370C, SUMT-QZX(B) легко соединяется с цифровым дисплеем с 9 цифрами (красный цвет)
Примечание: Из-за непрерывного развития продукта SUMIT оставляет за собой право изменять спецификации без предварительного предупреждения.
Датчик натяжения троса: RH-BC
Номинальная нагрузка
5T/10T
Максимальная перегрузка
200% Ф. С
Диаметр троса
12-26 мм/18-36 мм
Общая погрешность
± 0.5% Ф. С.
Чувствительность
2,0 ± 0.02% мВ/V
Материал
Сплав Стел
Напряжение возбуждения
5-12VDC
Длина кабеля
8/9 м
Импичмент на входе
760 ± 10 Ом
Ошибка ползучести
± 0.02% Ф. С.
Выходное сопротивление
700 ± 2 Ω
TC SPAN
± 0.02% Ф. С/10 ℃
Сопротивление изоляции
≥ 5000MΩ
Рабочая температура
-30 ℃ ~ + 70 ℃
Безопасный коэффициент перегрузки
150% Ф. С
Класс защиты
IP67/IP68

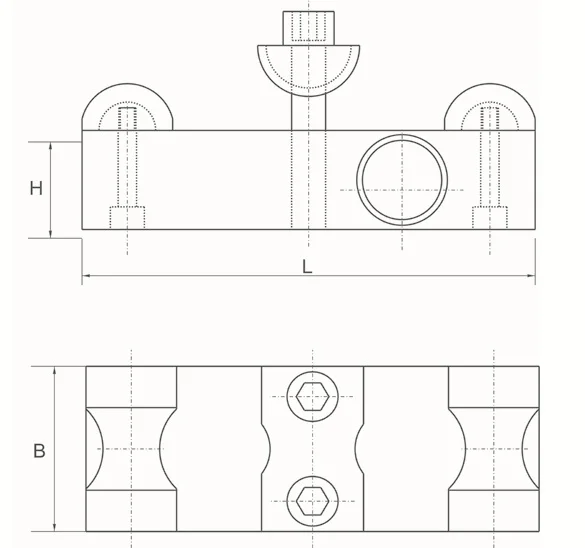

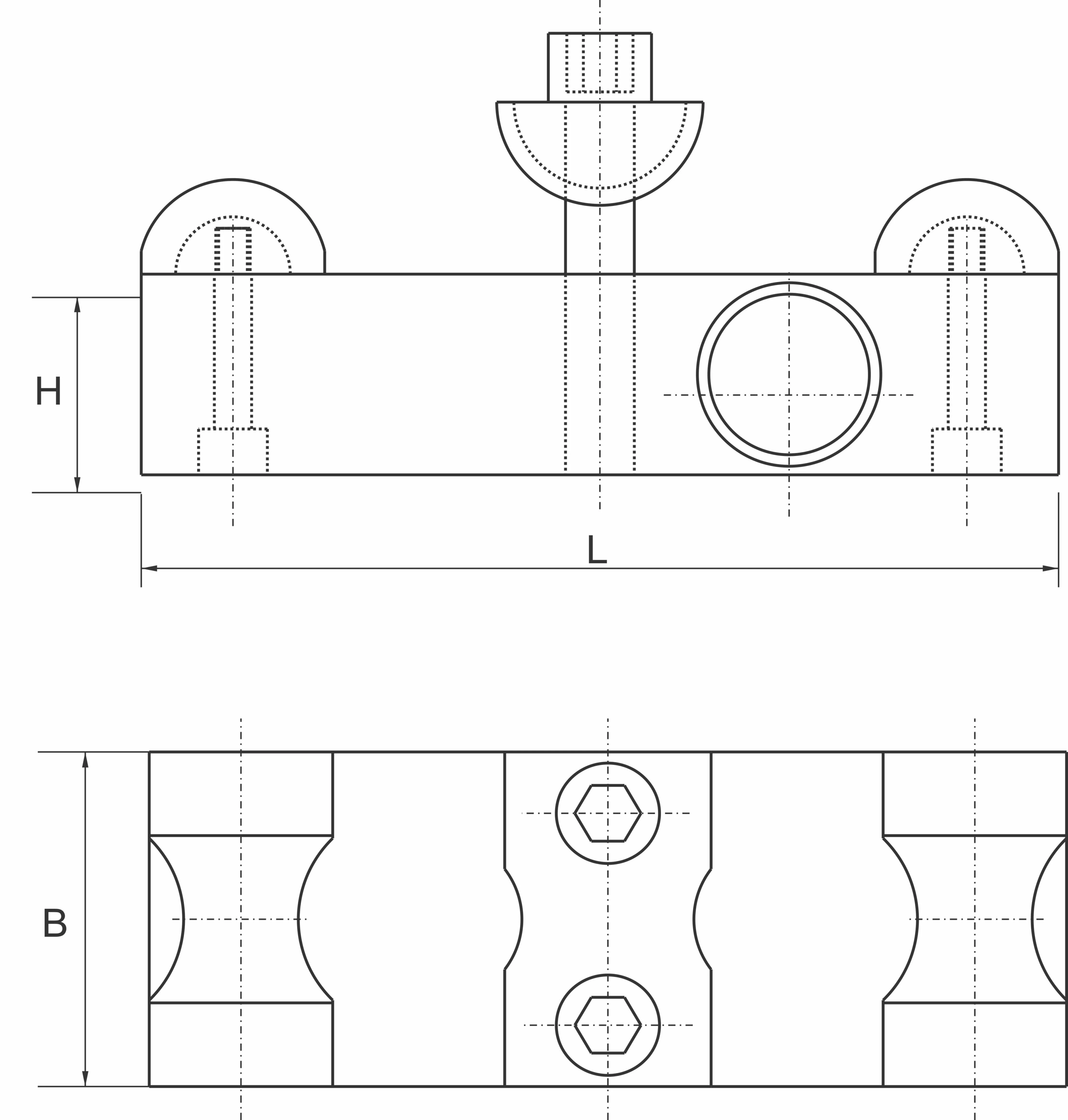

Проволочный Канатный датчик RH-BC Размер:
МОDel
Подходящий веревочный диаметр
Ёмкость
Номинальная нагрузка каждого троса
L (см)
H (см)
B (см)
RH-BC-5T
Втулка 12 ~ 26 мм
5000 кг
10000 кг
160
35
60
RH-BC-10T
Втулка 24 ~ 36 мм
10000 кг
20000 кг
180
32
70
