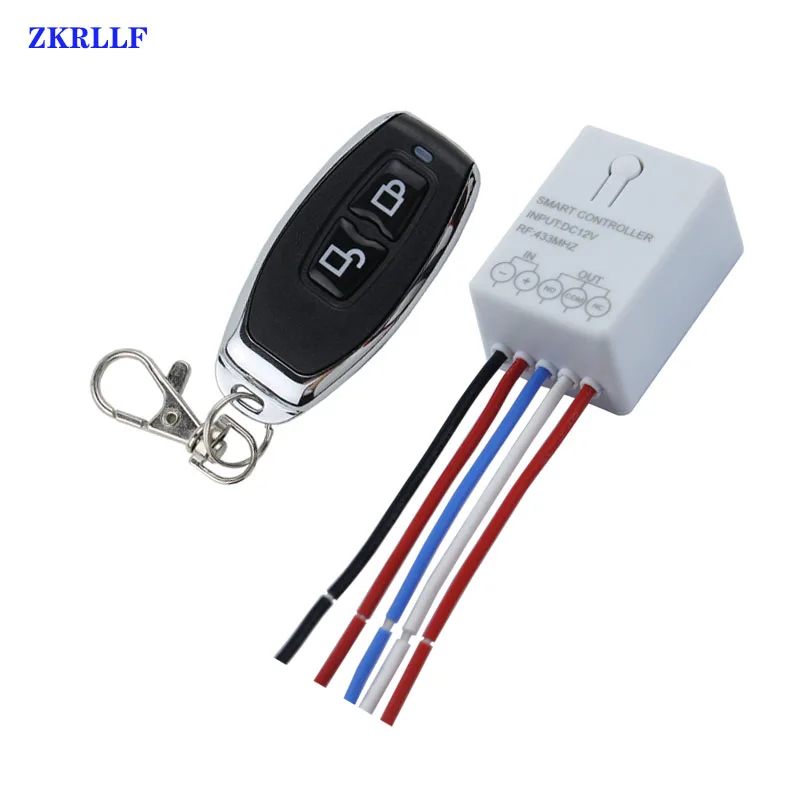

Релейный выключатель дистанционного управления для автомобиля, 433 МГц, 12 В постоянного тока, 1 канал

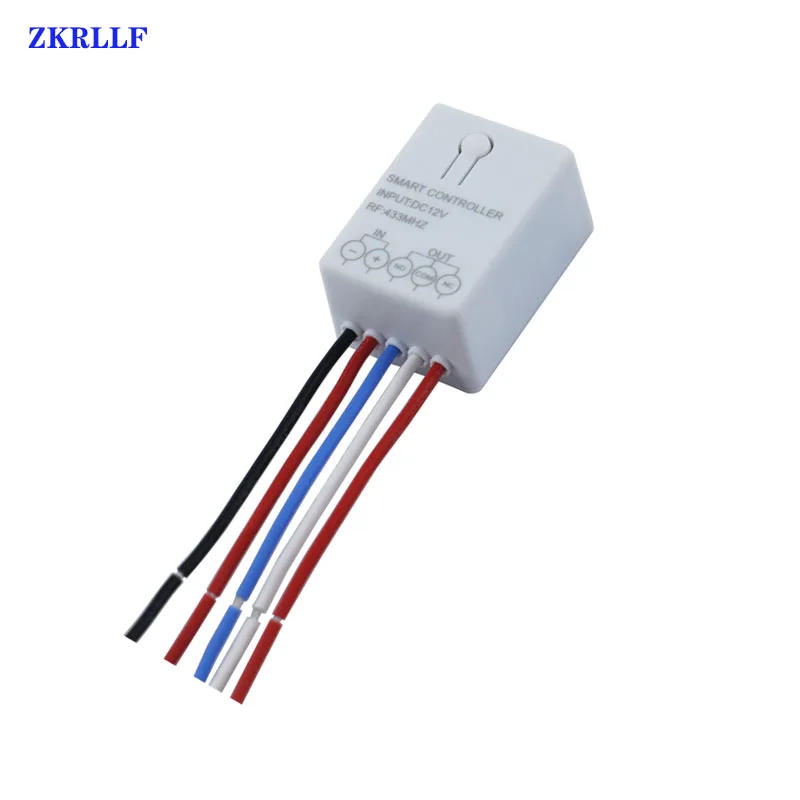

Технические данные приемника:

Входная мощность: DC10V-14V

Ток в режиме ожидания:<5 мА

Частота RF: 433 м

Режим работы RF: супергетеродинный

Чувствительность приема: <-108dbm

Расстояние передачи:>50 м (открытое пространство)

Режим декодирования: Программное обеспечение MCU декодирование

Удаленное Хранение: 20 шт.

Поддержка удаленного типа: код обучения EV1527, фиксированный код

Режим работы: Мгновенный, тумблер, задержка времени блокировки (5s ,10s ,15s,20s ), автоматическое включение при включении

Тип проводки: стационарный терминал

Выход Te тип проводки rminal :NO , NC , COM

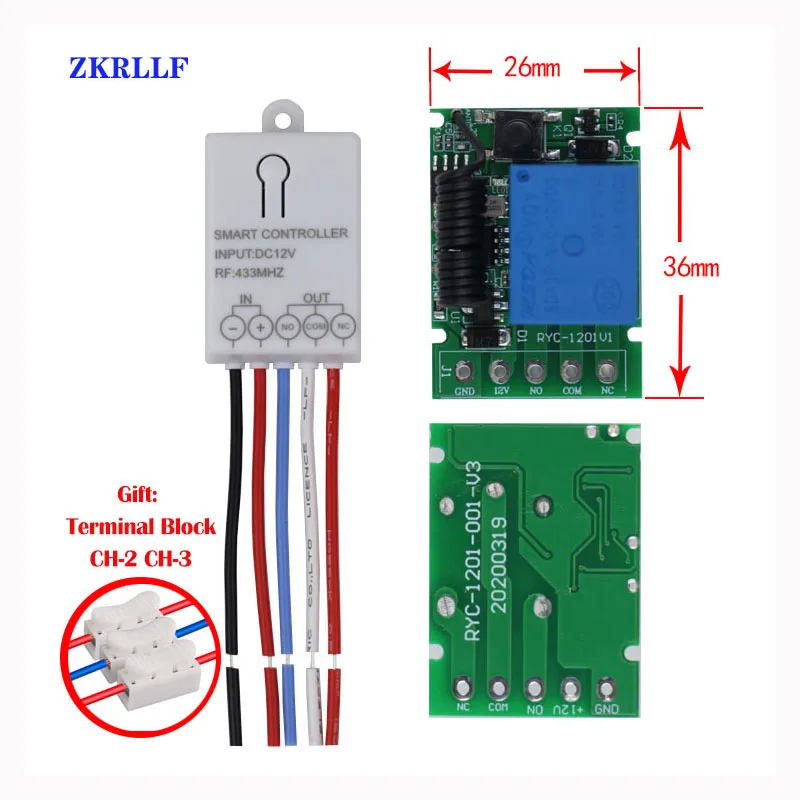

Размер печатной платы: 36*26*17 мм (Д, Ш, в)

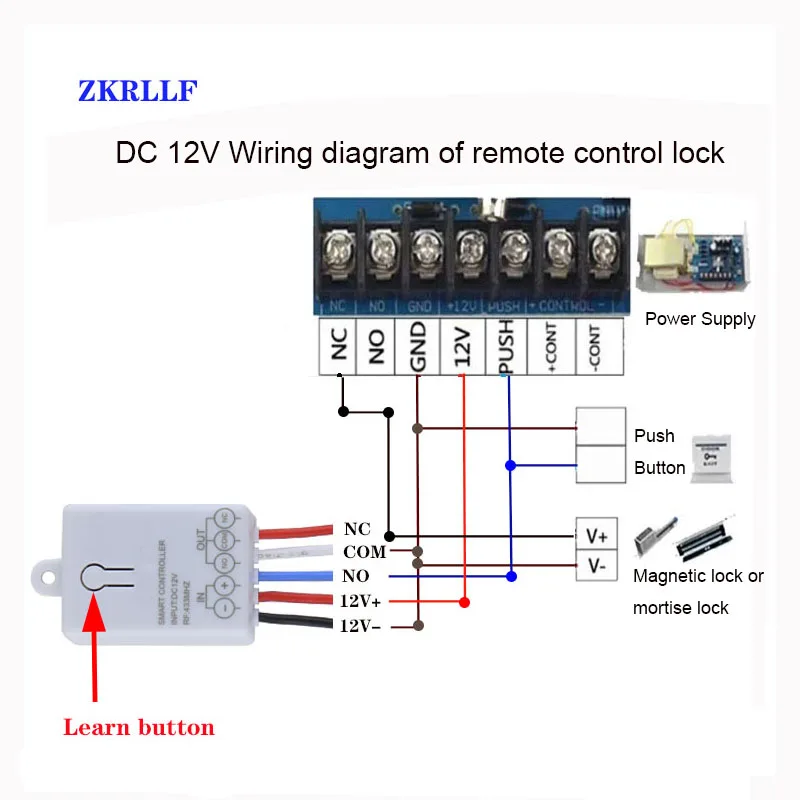

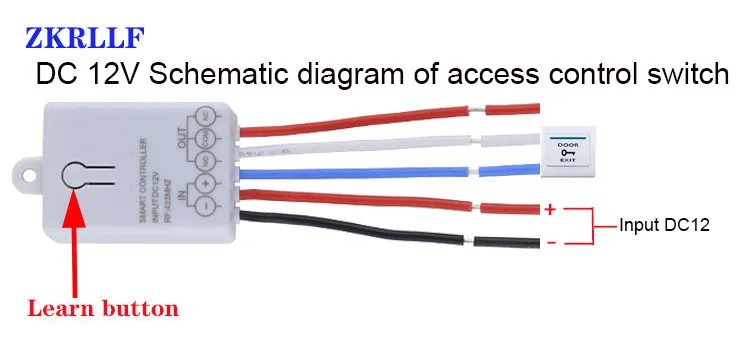

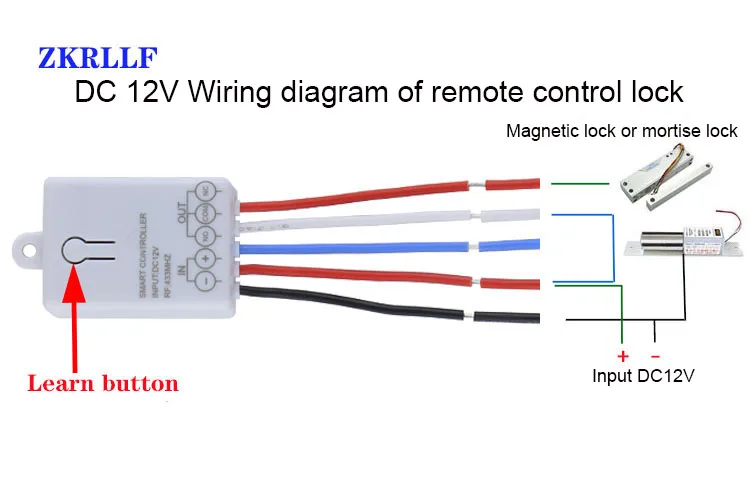

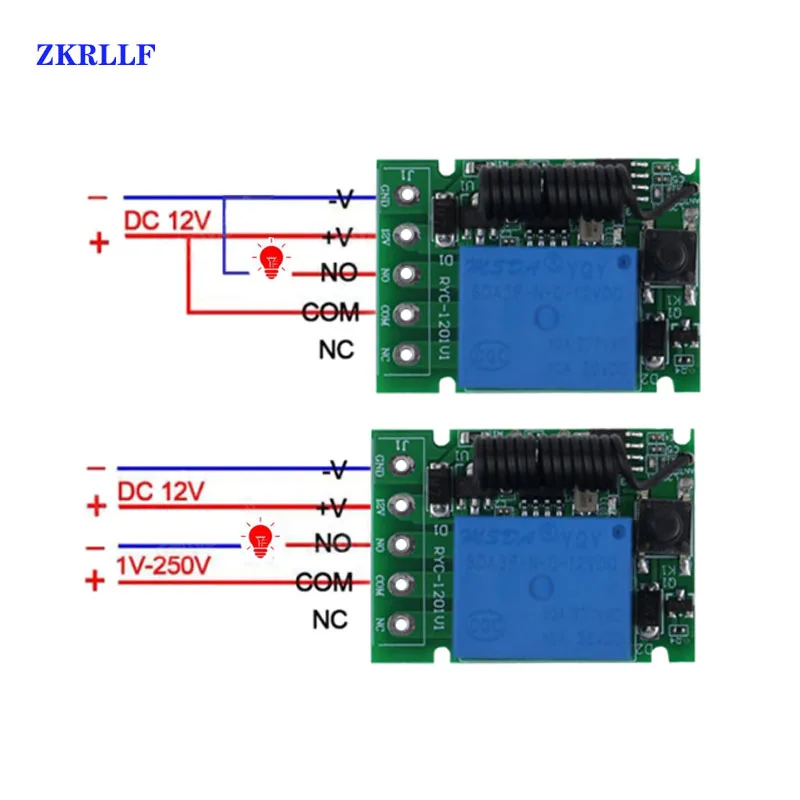

Схема проводки 1:

+ : 12 В + вход;

- : GND-вход;

НЕТ: выход, нормально открытый;

COM: выход, общий;

NC: выход, нормальное закрытие.

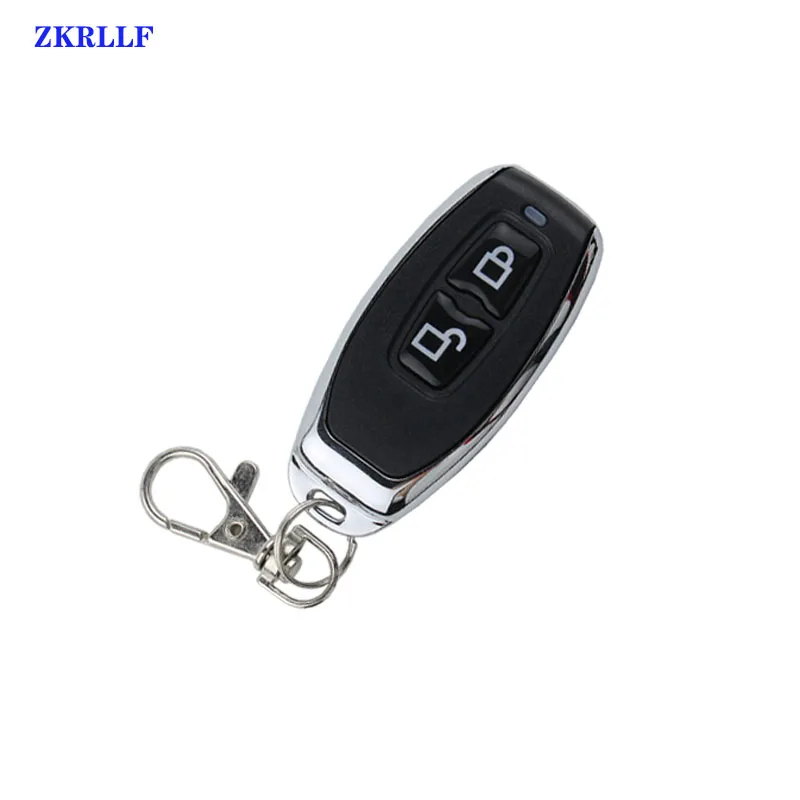

Характеристики пульта дистанционного управления:

Рабочая частота: 433,92 МГц

Питание от аккумулятора на 3 в(Батарея входит в комплект),

Материал: ПВХ.

Кнопка: 2 кнопки

Размер: 59 мм x 28 мм x 8 мм;

Рабочее напряжение: 3 В;

Рабочий ток: 12 мА

Мощность передачи: 10 мВт

Режим модуляции: ASK (AM).

Тип кодирования: обучение.

Расстояние передачи: 50 м (открытое пространство)

Примечание:

Различные варианты включают различные упаковки:

Посылка 1 В комплекте: только 1 обучающий код EV1527Пульт дистанционного управления* 1 шт.;

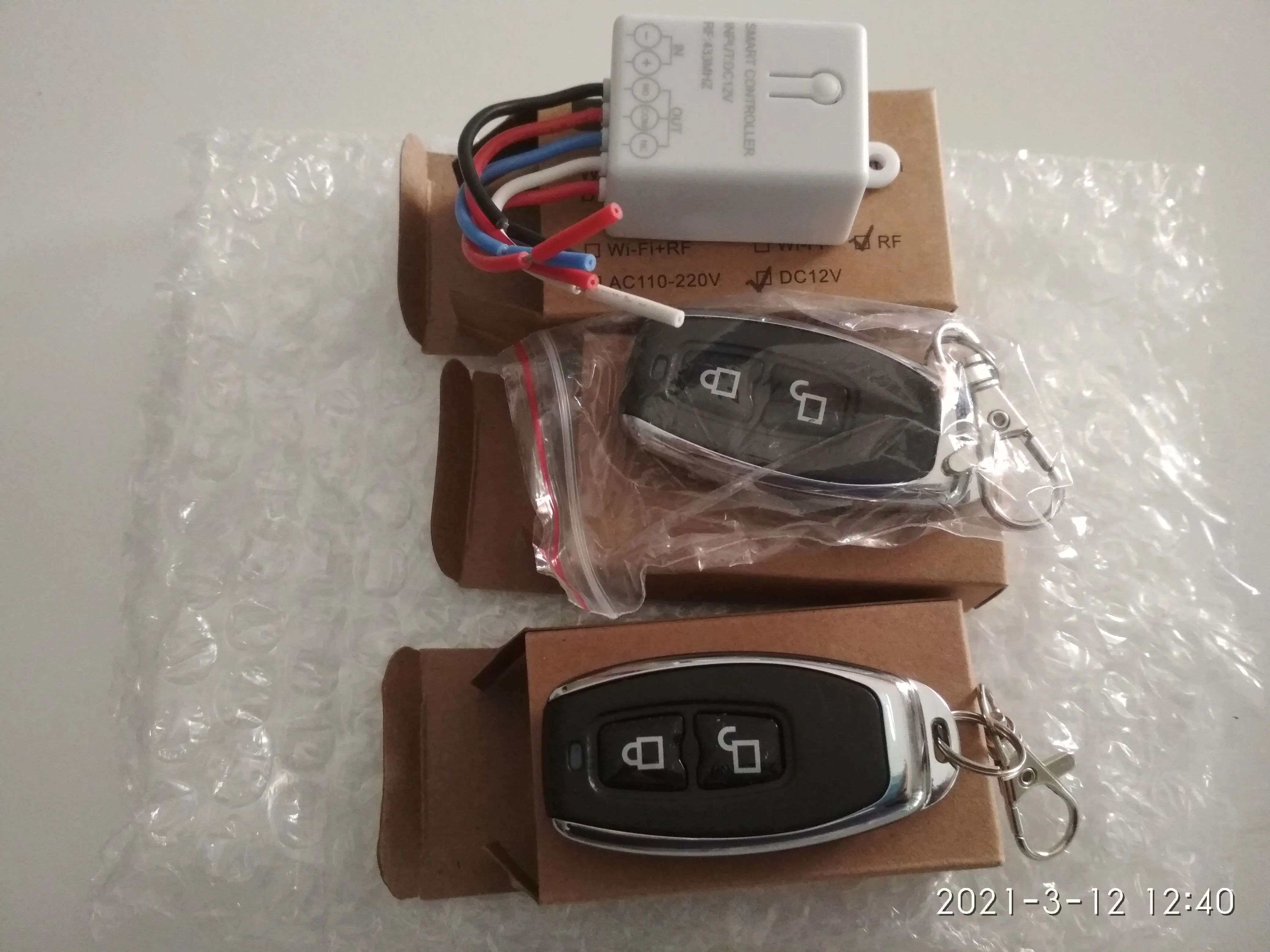

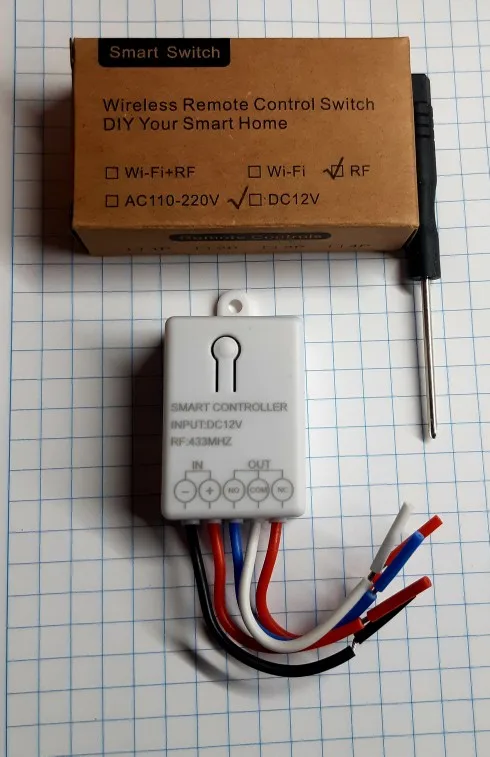

Посылка 2 в комплекте: 1 шт. *Модуль приемника (RYC-1201-02)(Включая корпус),

Посылка 3 В комплекте: 1 шт. *Модуль приемника (RYC-1201-02)(Включая корпус),

1 шт. *Пульт дистанционного управления(Включая аккумулятор);

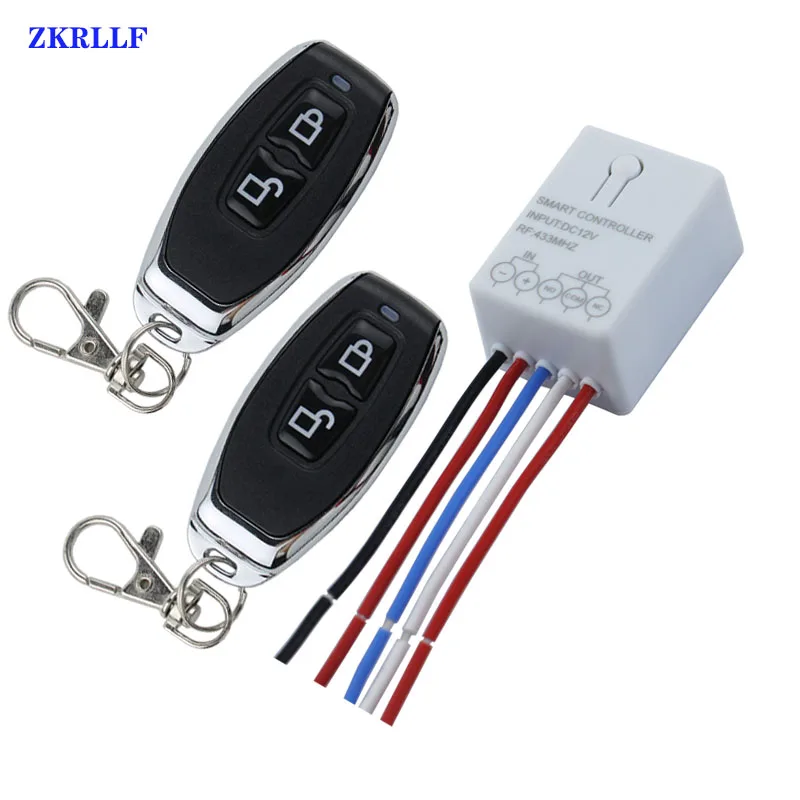

Посылка 4 в комплекте: 1 шт. *Модуль приемника (RYC-1201-02)(Включая корпус),

2 шт. *Пульт дистанционного управления(Включая аккумулятор);

О режиме работы:Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, релейное соединение.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите дважды кнопку дистанционного управления, реле соприкосновения.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, реле соприкосновения.Режим задержки Tiem: Нажмите кнопку дистанционного управления, реле подключается, от когда отпустите кнопку дистанционного управления, после 5s или 10s или 15s или 20s, реле отключается автоматически.Автоматическое включение при включении питания: когда источник питания, реле подключается.Очистка кода:После нажатия кнопки обучения приемника 9 раз приемник очищает все данные дистанционного управления в своей памяти.В тех случаях, когда светодиодный вспышки для 5 несколько раз, это означает, что четкое функциональное будет завершен.(После очистки кода в приемнике, все пульты дистанционного управления должны снова учиться у приемника, чтобы перезапустить.)Настройки режима работы приемника1. Изучение кода: (мгновенный)Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения. Нажмите кнопку дистанционного управления,Светодиодный индикатор на плате приемника будет мигать 3 раза, а затем выключаться, успешно обучаясь.2. Изучение кода: (переключение)Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключения настройки ждатьВ данный момент светодиодный индикатор включается, он приходит в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикаторНа плате приемника будет мигать 3 раза, а затем выключаться, успешно обучаясь.3. Изучение кода: (фиксация)Примечание: Когда вы выбираете режим блокировки, чтобы узнать больше дистанционного управления, вам нужноИзучите две разные кнопки, первый раз выучен для «ON», второй раз выучен для «OFF».Например: Кнопка A = ON, кнопка B = OFF, тройное нажатие кнопки обучения на приемнике,Он переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате thereceiver будет включен,Нажмите кнопку дистанционного управления A, светодиодный фонарик 3 раза. Нажмите кнопку дистанционного управления B. Светодиодный индикатор вспышки для 3Время и затем выключаются, обучение успешно.4. Изучение кода: (режим задержки времени)Нажмите кнопку обучения на приемнике вперед время, время в течение 5 секунд.Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 10 секунд.Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 15 секунд.Нажмите кнопку обучения на приемнике семь раз, время задержки в течение 20 секунд.Светодиодный индикатор будет выключен.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается, обучение успешно.5. Изучение кода: (автоматическое включение при включении питания)Нажмите кнопку обучения на приемнике восемь раз, он приходит в режим настройки Подождите немного,Светодиодный индикатор включается, он приходит в состояние обучения. Нажмите кнопку дистанционного управления, светодиодный индикатор наПлата приемника мигает 3 раза, а затем выключается, обучаясь успешно.Примечание: система может хранить 20 шт. пультов дистанционного управления, если пульт получит более 20 шт., исходный пульт дистанционного управления будет потерян.
