Примечание по установке:
Источник питания: 24 В переменного тока или 24 В постоянного тока
Пожалуйста, предложите достаточное количество блока питания: обычно мотор мощностью 25 Вт, ток не может быть Менее 3а, трансформатор переменного тока 24 В не может быть менее 50 Вт. Источник питания = 2 * мощность двигателя + 10 Вт
GND должен следовать инструкции THC, GND-резистор ≤ 4 Ом.
Вверх/вниз на THC должен быть таким же, как подъемник оси Z
Чтобы избежать помех, следуйте кабелям, используйте кабель shield (соединение между ЧПУ контроллер и THC, к двигателю, к делителю напряжения, к карте IHS), особенно Кабель от THC до делителя напряжения, используйте защитный кабель витой пары и защитная сетка-подключен со стороны THC.
Необработанная дуга плазмы не может подключаться к THC напрямую, должна подключаться к Делитель напряжения правильно
Название и модель товара

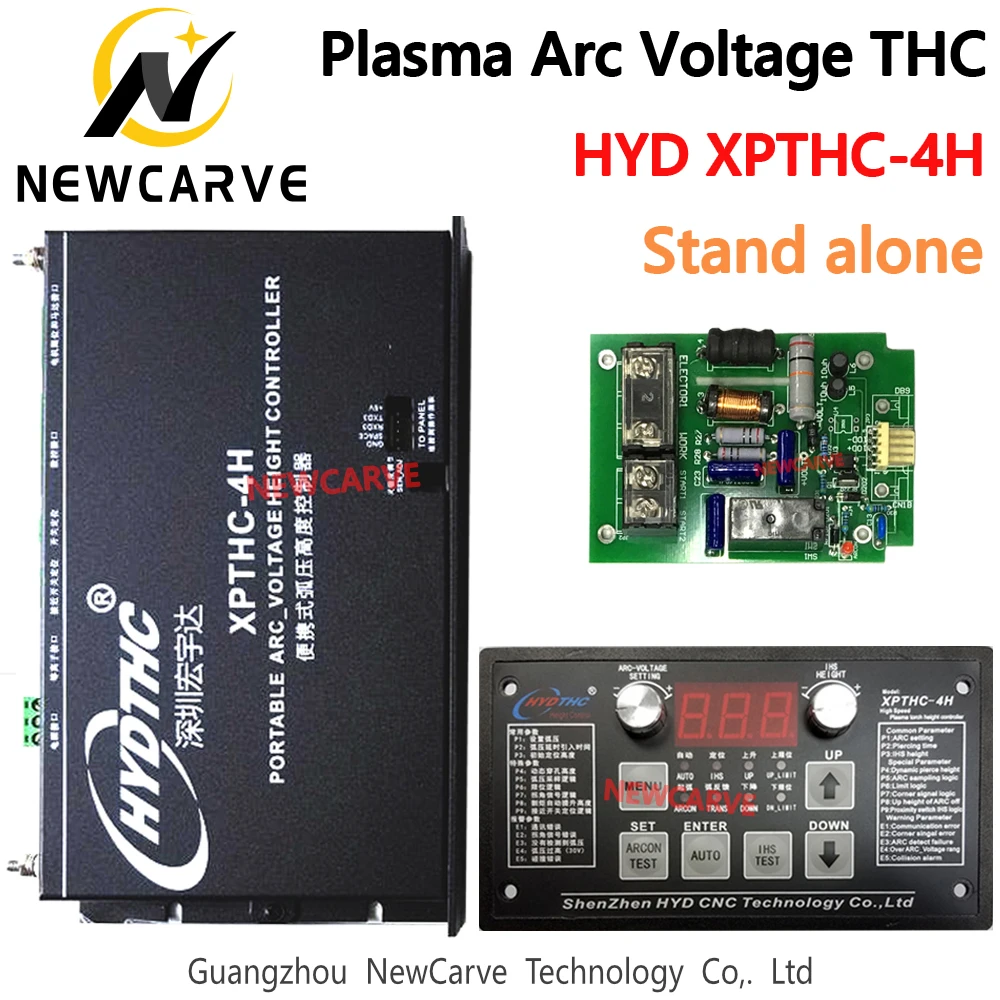

Регулятор высоты гофонарь дугового напряжения (THC)
Модель: XPTHC-4
Применение
XPTHC-4 поддерживает практически все Плазменные резцы на рынке, такие как Hypertherm, Тепловая Динамика... И он поддерживает все контроллеры резки с ЧПУ на рынке, такие как Hypertherm, Burny промышленные контроллеры уровня Или Mach3, такие самодельные контроллеры, потому что XPTHC-4 может запустить автоматический контроль высоты с или без автомобиля Включить сигнал от ЧПУ. Но с автоматическим включением/отключением сигнала от ЧПУ THC будет работать лучше.
Основные параметры и характеристики
Входная мощность: AC24V + 10%,50Hz/60Hz или DC24V ± 20%;
Двигатель: DC 24В двигатель;
Привод двигателя: ШИМ;
Выходной ток: 0.1A-1.8A;
Грузоподъемность: Max 20 Вт;
Рабочая температура:-10 ∽ 60 ℃;
IHS: переключатель IHS & Бесконтактный переключатель IHS; Не поддерживают удерживающий колпачок HIS
Способ работы: Проверьте выход с включением дуги, 200 мА оптический соединитель OC дверной выход
Коэффициент делителя напряжения: 50:1 без изоляции на делителе напряжения; 1:1 изоляция внутри THC
Точность управления: ± 1V ∽ ± 3V, зависит от мотора и подъемника пользователя.
Скорость подъема: 1000 мм/мин ∽ 3000 мм/мин (свяжитесь с поставщиком, если он превышает диапазон Скорости);
Диапазон напряжения дуги: 50 в ∽ 250 В, Over protection: регулировка ШИМ, Отзывы;
Испытание на максимальную скорость: 12000 мм/мин (связано с настройкой скорости подъемника и Пусковое напряжение и чувствительность двигателя)
Особенность:
1. Установка: пользователь может установить панель управления THC на рабочий интерфейс или установить В удобном месте эксплуатации. Установите основной корпус на подходящую станцию.
2. Регулятор высоты: можно изменить высоту автоматического реза в любое время
3, два режима настройки arc volt: A, настройка режима arc volt: Установите настройку arc volt на панели управления, позвольте THC Работа над настройкой состояния arc volt. Это традиционный способ работы. B, напряжение дуги выборки является установочным напряжением дуги: когда THC контролирует фонарь закончить его И плазменный запуск, и контроллер CNC открывает автоматический сигнал к THC, и THC будет проверять значение дуги в качестве установочной дуги, когда в начале автосостояния. Подходит для маленьких Плазма.
4, высокая чувствительность: регулировка чувствительности THC, может реализовать изменение напряжения дуги 1 в, Выходное напряжение дуги изменится на 1,5-4 в и не возникает вибрации. Итак, старт подъемника Напряжение закрыто, что связано с чувствительностью THC, Начальное напряжение нашего подъемника составляет 1,5 В ~ 2 в.
5, хорошая стабилизация: XPTHC-4 имеет 5 наборов изоляционной мощности внутри для реализации изоляции ввода-вывода; Изоляция напряжения дуги выборки; Изоляция привода; И изоляция управления.
XPTHC-4 с полной функцией автономного регулятора высоты дуговой гофонарь. Но Поскольку он имеет небольшой корпус, двигатель подъемника должен быть менее 20 Вт на портативном ЧПУ Режущий станок светильник портальный станок и небольшой станок настольного типа и т. д.

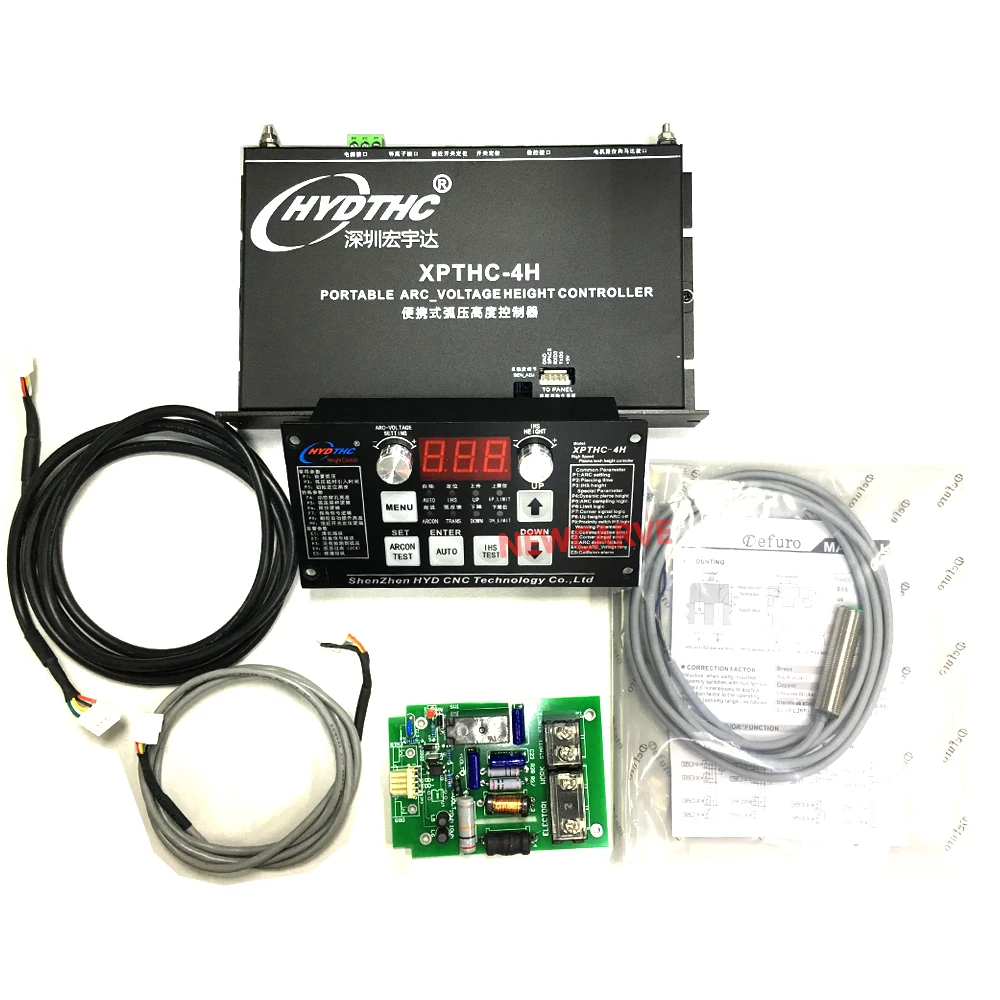

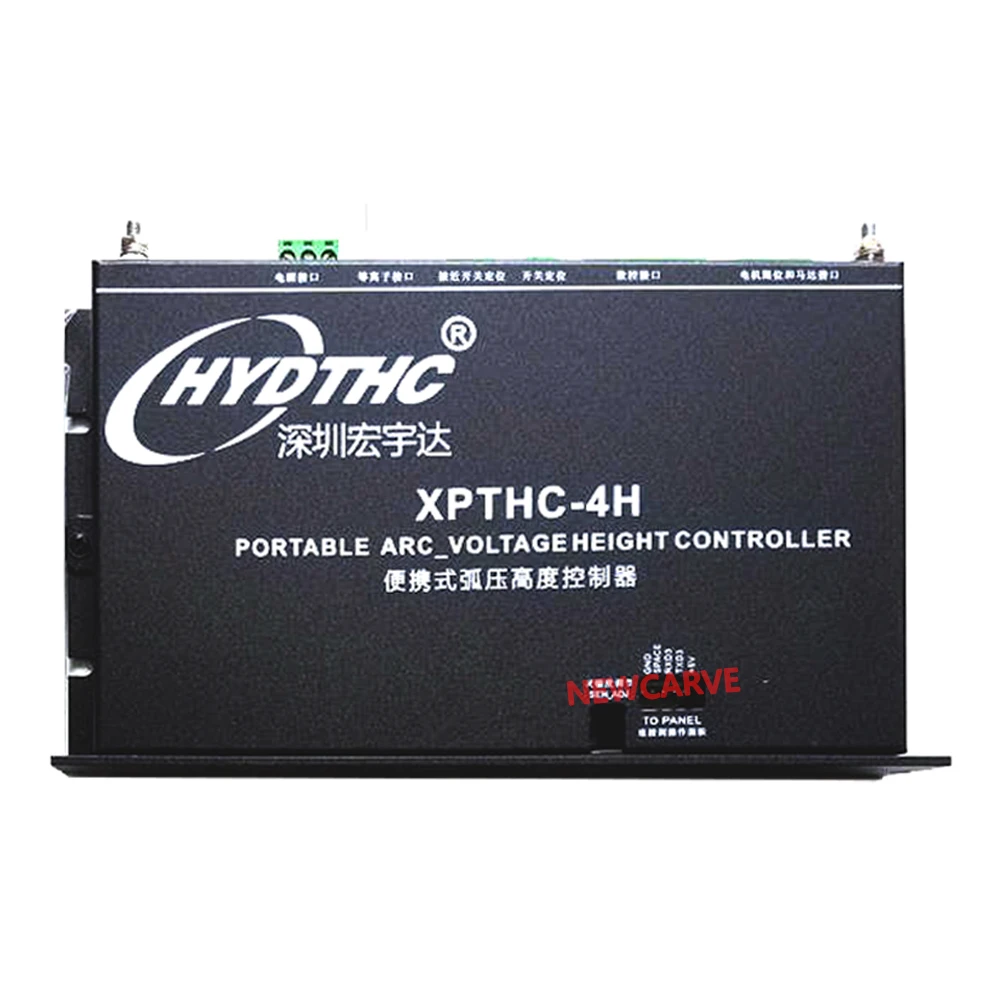

A. Модуль управления XPTHC-4

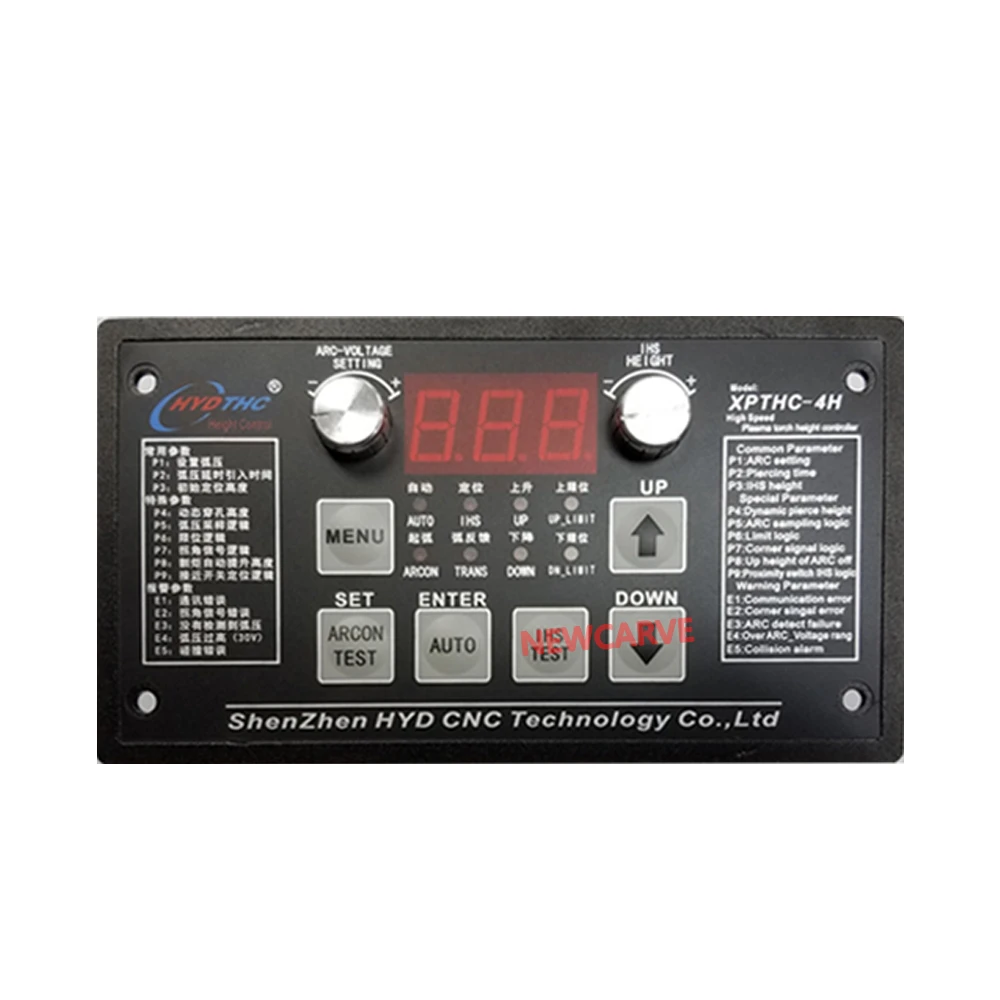

B. Панель управления

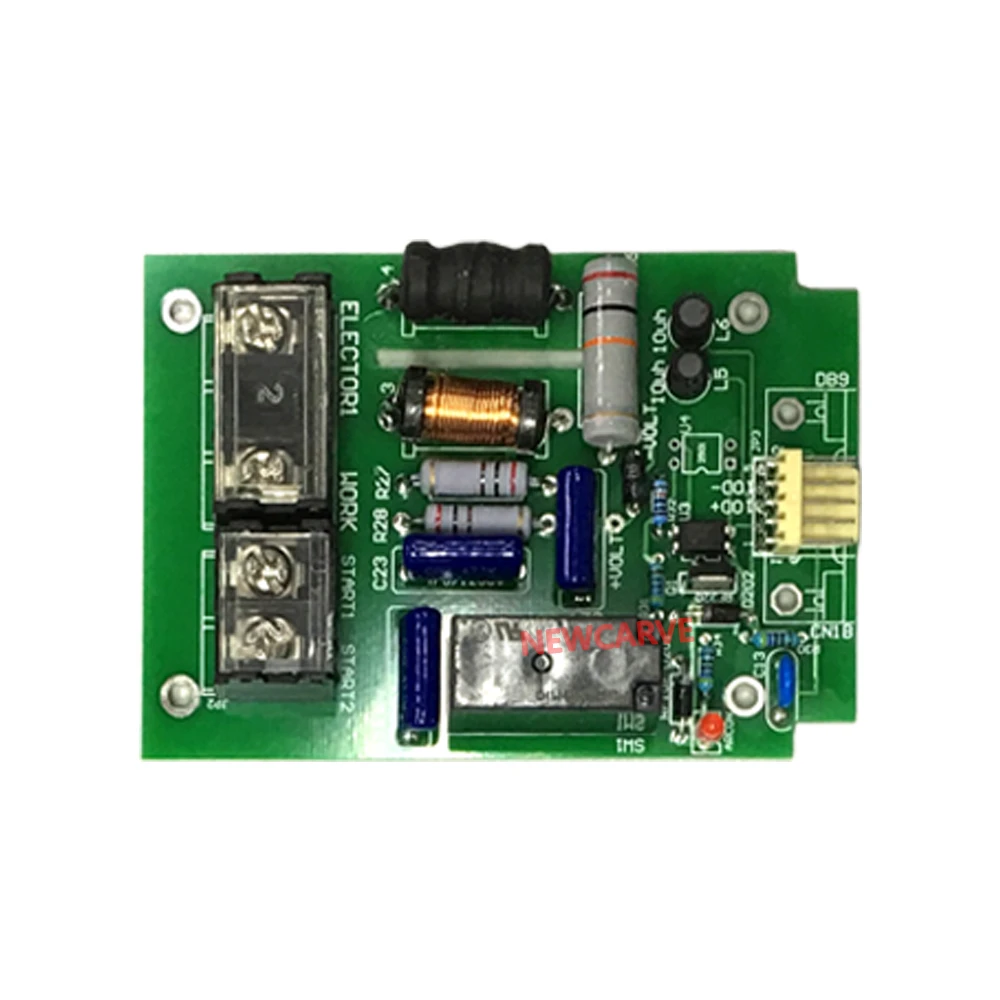

C. Делитель напряжения
D. Кабель (панель управления для модуля управления)
E. Бесконтактный переключатель (DC12-24V, эффективный Номер модели NPN, тестовое расстояние 2 мм).
F. Кабели для разделения дуги и пуска дуги, 2 шт.
