KW_543602 модуль Доставка список
Модуль + послепродажная техническая поддержка + Электростатическая упаковка сумки + Противоударная пена
Советы:
(1) интерфейс модуля нашего магазина ясен, и производительность стабильна. Пожалуйста, объедините данные, предоставленные нашим магазином для выполнения функциональной проверки в соответствующих экспериментальных условиях.
(2) Этот продукт является простым функциональным модулем, схема не предоставлена, и основные параметры находятся на странице деталей. Пожалуйста, будьте внимательны к покупателю, если у вас есть какие-либо проблемы с операцией, пожалуйста, обратитесь в службу поддержки клиентов.
(3) покупатели, перед использованием модуля, пожалуйста, прочтите подробную страницу этого модуля, чтобы понять ограничения питания и использования, чтобы избежать повреждения модуля из-за неправильной работы.
(4) Наши модули гарантированно обеспечивают реальные параметры модуля, функции и изображения, и все модули будут отправлены после обнаружения.
Параметры модуля
Модель модуля: KW_543602
Тип модуля: импульсный источник питания; Понижающий Тип
Входное напряжение: 7-40 В; Из-за конверсии отрицательного давления, абсолютное значение разницы входного и выходного давления стороны отрицательного напряжения питания составляет менее 60 в, например: выход отрицательного давления-15 в, затем входное напряжение не должно быть выше 45 В; Для того, чтобы адаптироваться к отрицательному давлению индикатора, максимальное входное безопасное напряжение модуля рекомендуется быть менее 40 в
Выходное напряжение: четыре типа; Доступно четыре характеристики: ± 5 В, ± 9 В, ± 12 В, ± 15 в
Выходной ток: 3.5A (положительное давление) 2.4A (отрицательное давление); Максимальный выходной ток асимметричный, пожалуйста, обратите внимание на ограничение тока при использовании
Эффективность преобразования: Положительное давление до 91%; Отрицательное давление лучше, чем 77%
Минимальная разница в давлении на входе и выходе: около 2 в
Статическая Потребляемая мощность: 5 мА; Только для справки
Скорость регулировки нагрузки: ± 0.5%; Только для справки
Регулировка напряжения: ± 1%; Только для справки
Частота переключения: 600 кГц
Выходная пульсация: лучше 40мв (+ 5V@3.5A); Лучше 40мв (-5V@2.4A)
Включение модуля: пользователь может настроить защиту от низкого напряжения на входе
Защита модуля: чип поставляется с защитой от перегрева, перенапряжения и частоты
Характеристики модуля: несколько; Низкий уровень шума, низкая пульсация; С индикатором выходной мощности
Применение модуля: несколько; Промышленные, автомобильные и коммуникационные системы питания

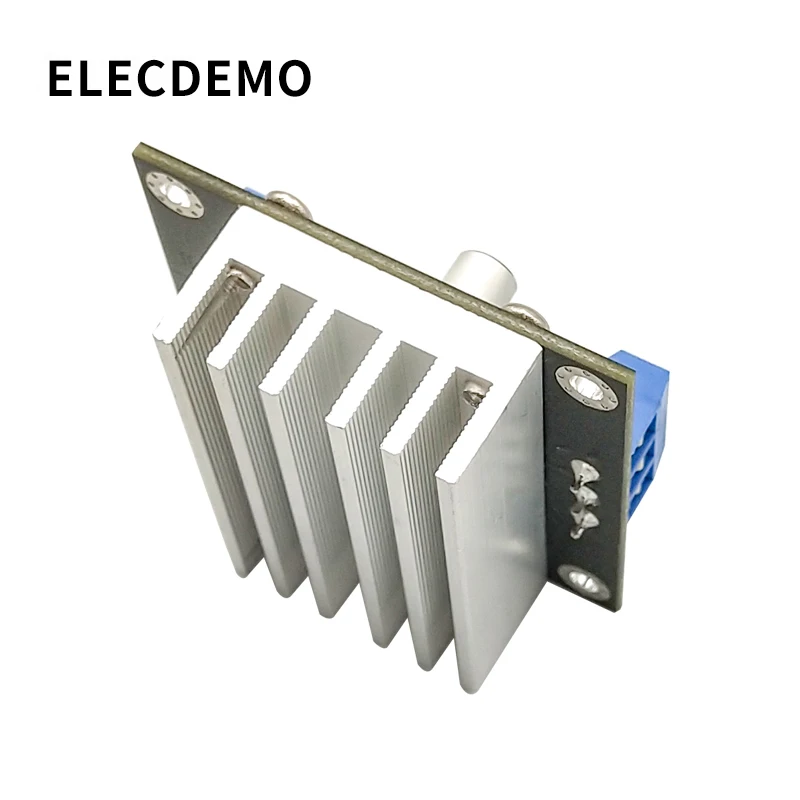

Вес модуля: 55 г; С радиатором

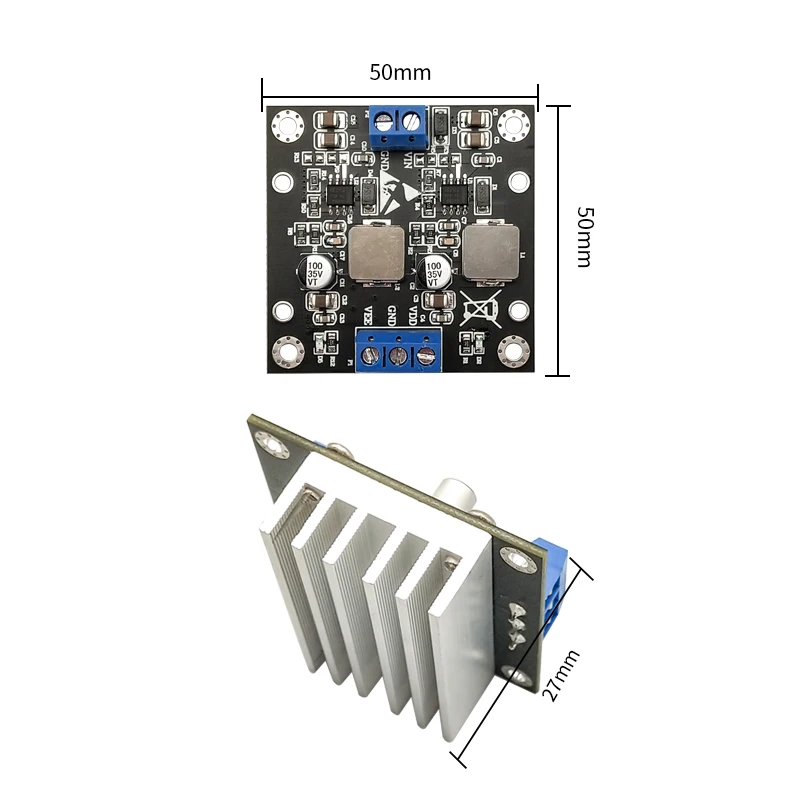

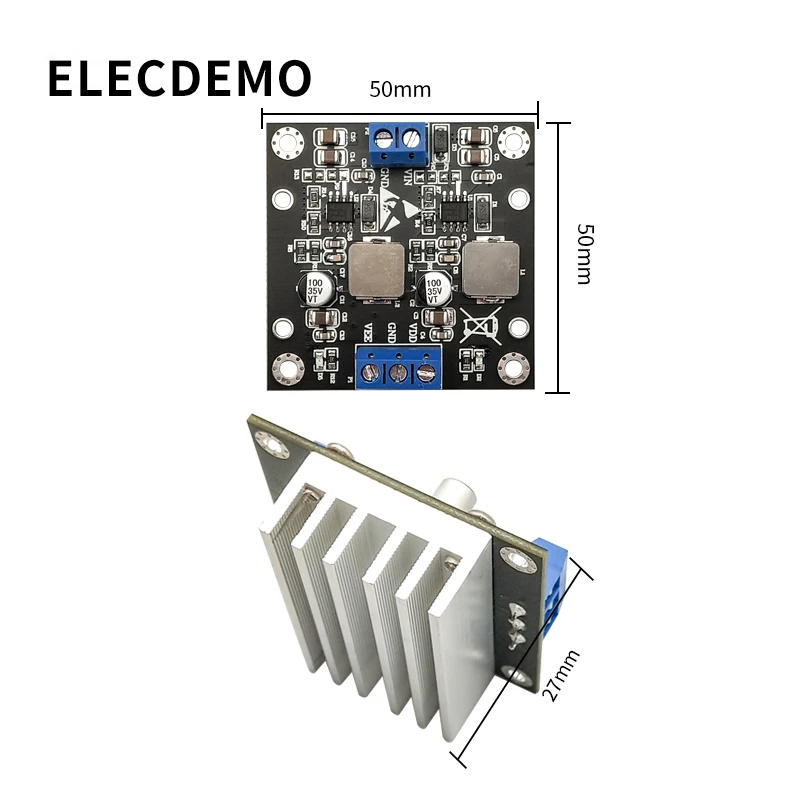

Размер модуля: 50 × 50 × 27 длина × ширина × высота (мм)
Нагрев модуля: чем больше нагрузка, тем больше нагревание
Рабочая температура: 0-70 ℃

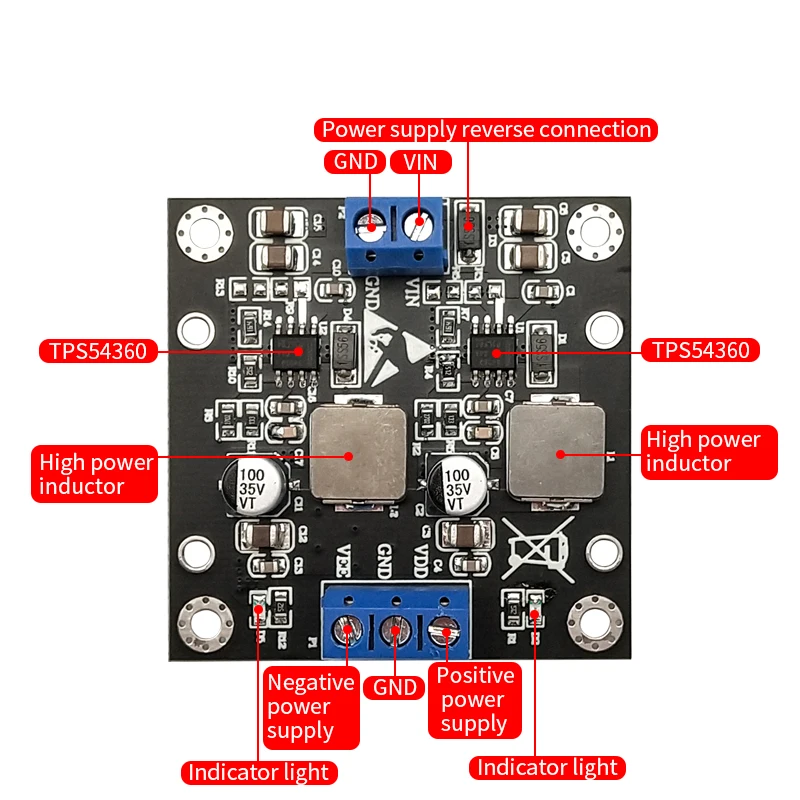

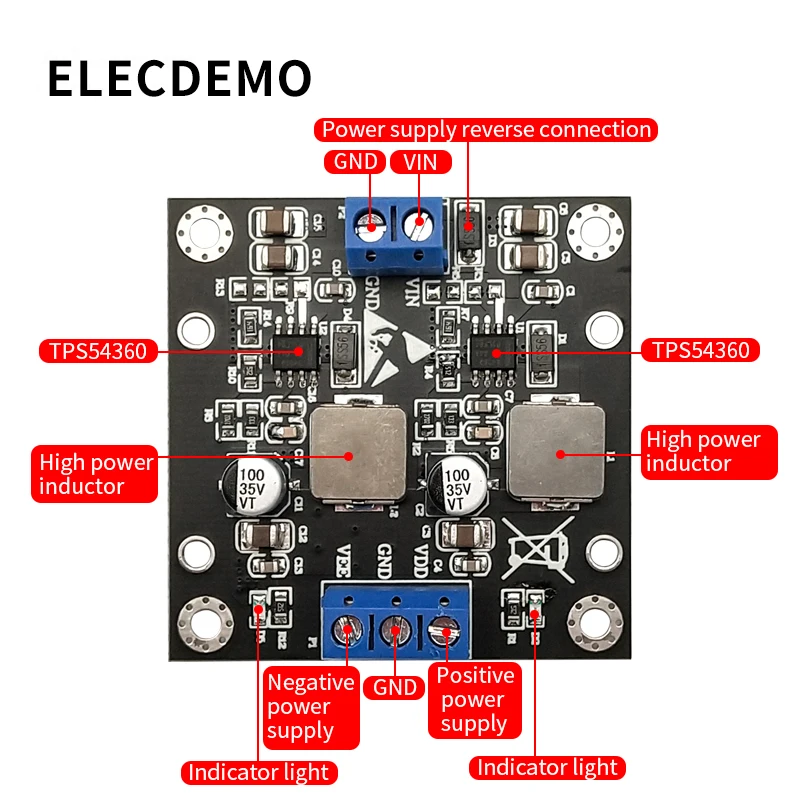

Интерфейс модуля: 5,08 терминала; Вход: 5,08-2P, выход: 5,08-3P

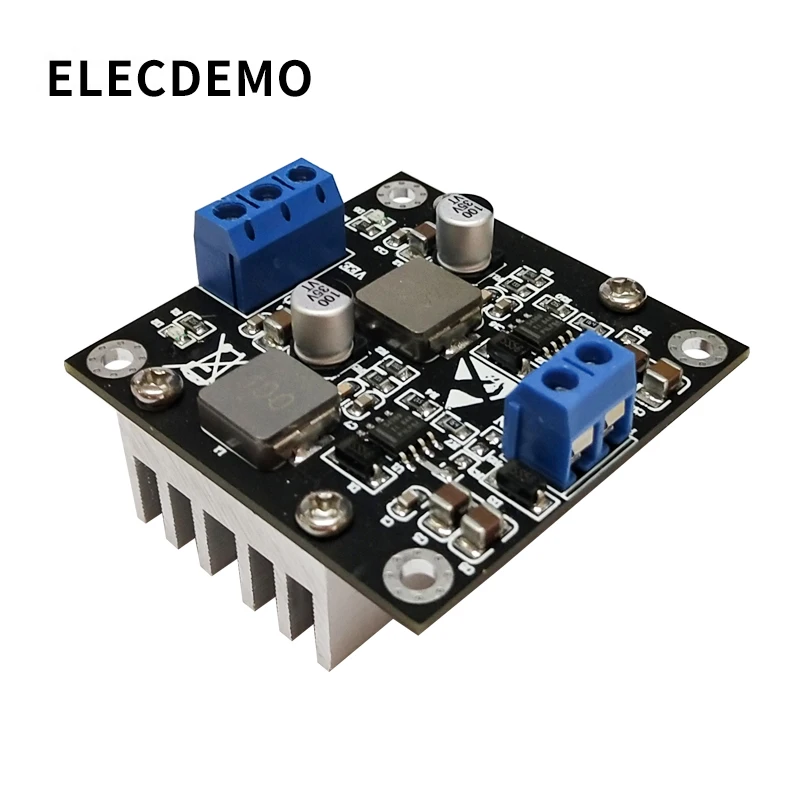

Описание модуля

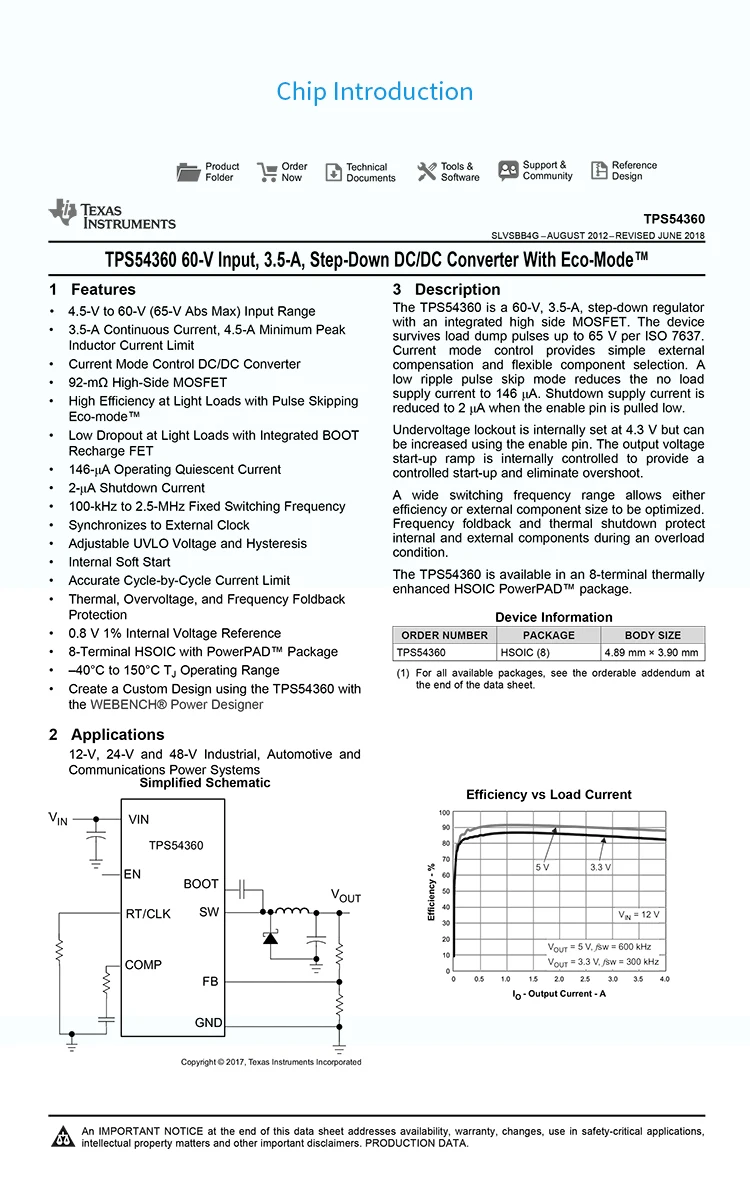

Этот модуль использует чип TPS54360, максимальный ток нагрузки положительного давления может достигать 3,5a, а теоретическая эффективность преобразования может достигать 91%. Чип имеет защиту от перегрева, перенапряжения и частоты. При использовании в течение длительного времени при высокой мощности, пожалуйста, обратите внимание на тепло модуля (чип, индуктор, Диод), чтобы избежать перегрева защиты чипа. Модуль относится к официальной спецификации конструкции для компоновки и проводки, щедрые материалы, небольшая пульсация, удобная и практичная. Подходит для использования в студенческих соревнованиях и развития личных проектов.
Меры предосторожности при использовании модуля
(1) так как рабочее напряжение EN pin чипа составляет-0,3 В-8,4 В (чип включен, когда он больше 1,2 В) И чип имеет внутренний источник натяжного тока 1.2μA, чип также может работать, когда терминал EN остается плавающим; Для совместимости широкий диапазон входного сигнала модуль включенного делителя напряжения не сварен. Если вам нужно изменить защиту от пониженного напряжения, настройте R3, R6 и R9, R13. Например: R3 = 300K, R6 = 47K; Когда вин составляет менее 9 В, частичное напряжение составляет менее 1,2 В, положительное напряжение не работает, отрицательное напряжение такое же, и защита от пониженного напряжения реализована; Пожалуйста, обратитесь к Руководству по чипу для получения более подробной информации.
(2) Когда модуль используется, 100 мкФ или более крупные электролитические конденсаторы могут быть добавлены к входным и выходным клеммам для улучшения пульсации.
(3) нет защиты обратного подключения для этого модуля, пожалуйста, покупатели тщательно проверяют и сравнивают источник питания, а затем включите, в противном случае это повредит модуль.
(4) нагрев источника питания в основном определяется разницей в входном и выходном напряжении и нагрузочным током, пожалуйста, выберите и используйте модуль питания разумно, как правило, нужно оставить 30% от излишка.
(5) модуль является понижающим модулем. Входное напряжение должно быть больше, чем выходное напряжение около 2 в для стабилизации выхода.
Часто задаваемые вопросы
В: почему Максимальная выходная мощность модуля не достигает номинального значения при его использовании?
О: для достижения высокой выходной мощности Входная мощность модуля должна быть больше выходной мощности.
В: почему я не могу проверить номинальные параметры пульсации?
О: Прежде всего, необходимо иметь правильный метод измерения, который может быть использован для измерения пульсации источника питания Baidu. Во-вторых, разница в входном и выходном напряжении и нагрузочный ток оказывают определенное влияние на выходную пульсацию.
