Без водителя зала
Описание:
Особенности:
Тип приводной пластины: jyqd⏰ 3e1
Диапазон напряжения: 12V-36V
Пиковый ток: 20А
Мощность привода: ≤ 500 Вт (соответствующее рабочее напряжение)
Размер: 63x43x17 мм
Функция управления скоростью: регулирование скорости напряжения или Одиночная микросхема
Управление микрокомпьютером ШИМ регулирование скорости
Подключение клемм управления:
1, GND
2, способ подключения порта управления скоростью VR можно контролировать с помощью регулятора напряжения или ШИМ-регулятора скорости может быть отрегулирован регулируемым сопротивлением (20K 3 pin bit VR-порт со стороны порта 5V-порт для подключения к GND-порту посредством регулирования контроля напряжения)
3, способ подключения порта ZF положительный Реверс для подключения 5 в a направлении к GND
4, выходной порт импульса с одной скоростью для круга импульсов = Номер моторного полюса x 3
5, 5 в контрольный терминал 5 в выходной порт напряжения
Концевое подключение питания:
1, положительный входной порт питания VCC (12 В-36 В)
2, входной порт питания GND
3, MC бесщеточный двигатель постоянного тока без чувствительности/без хользерного двигателя с тремя линиями
4, MB бесщеточный двигатель постоянного тока без чувствительности/без хользерного двигателя три линии V
5, ма бесщеточный двигатель постоянного тока без чувствительности/без хользерного двигателя три линии U

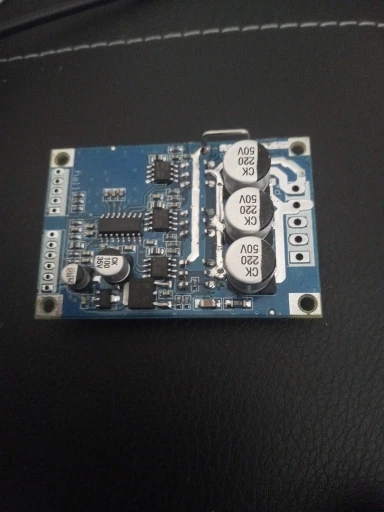

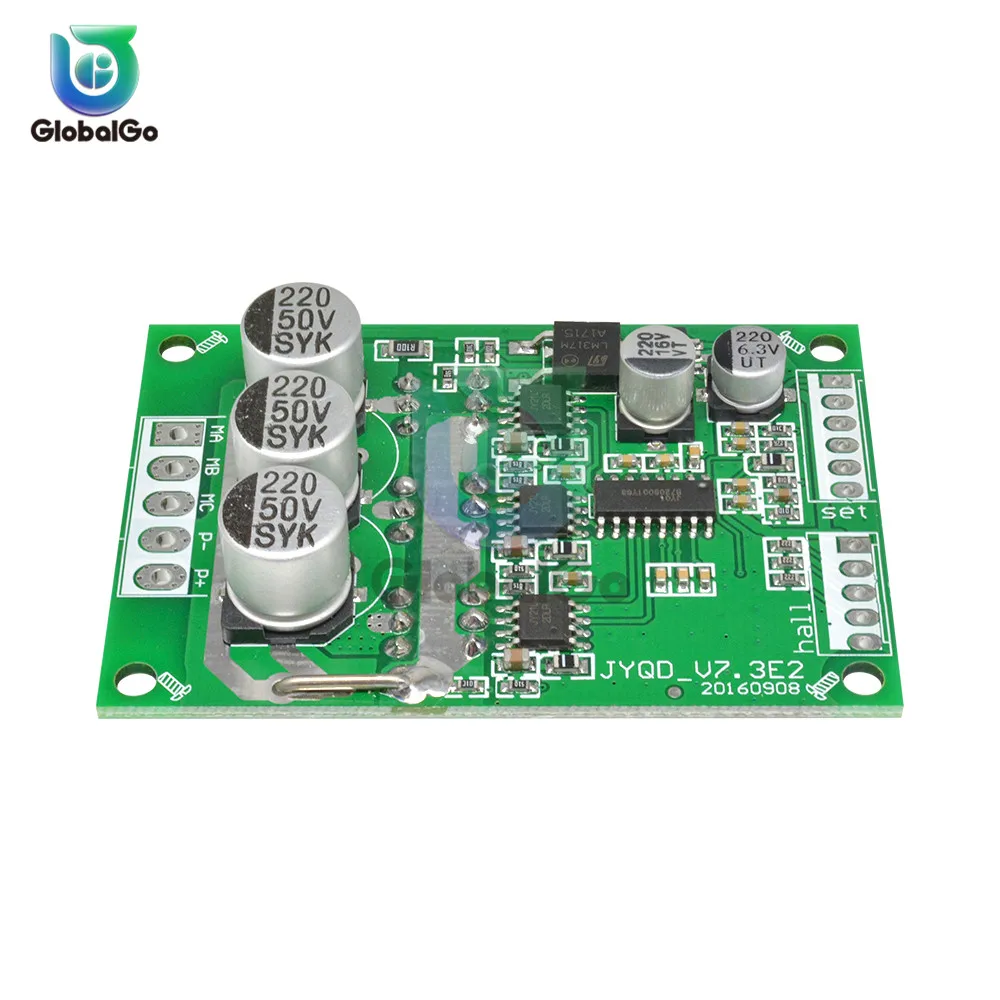

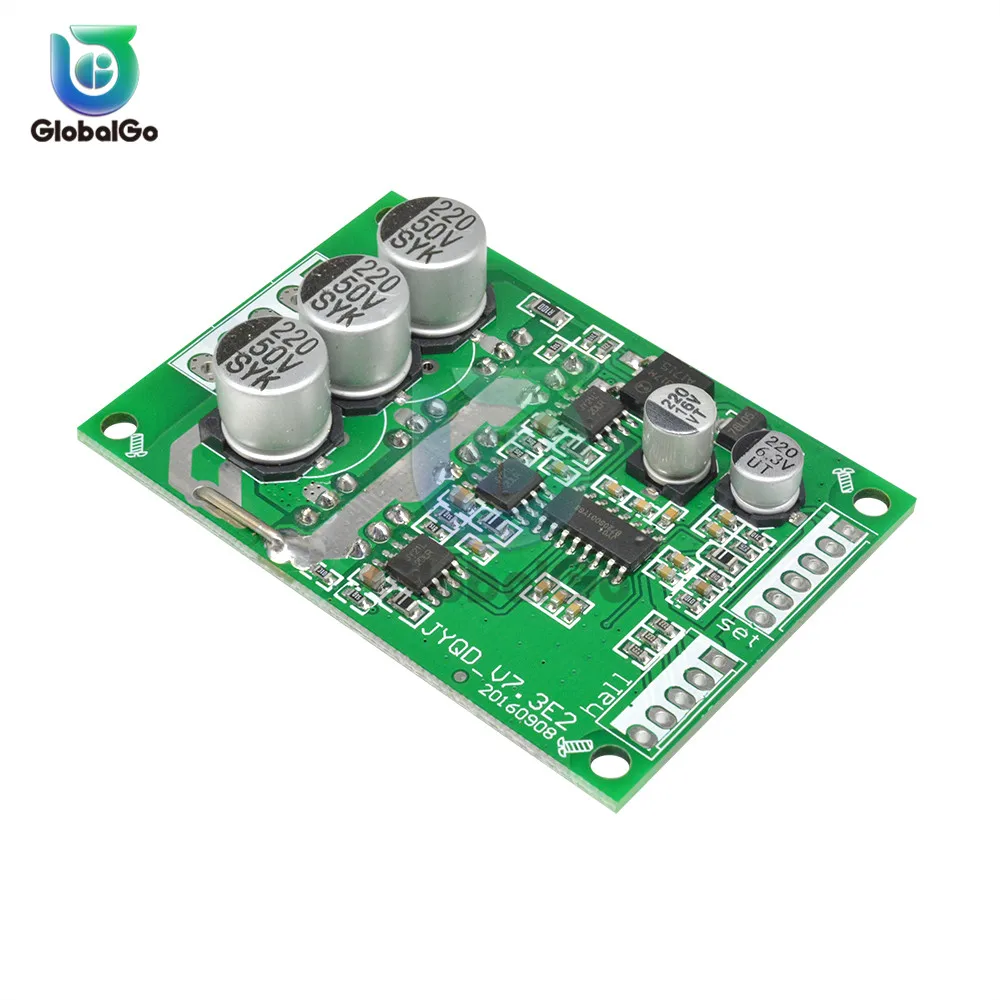

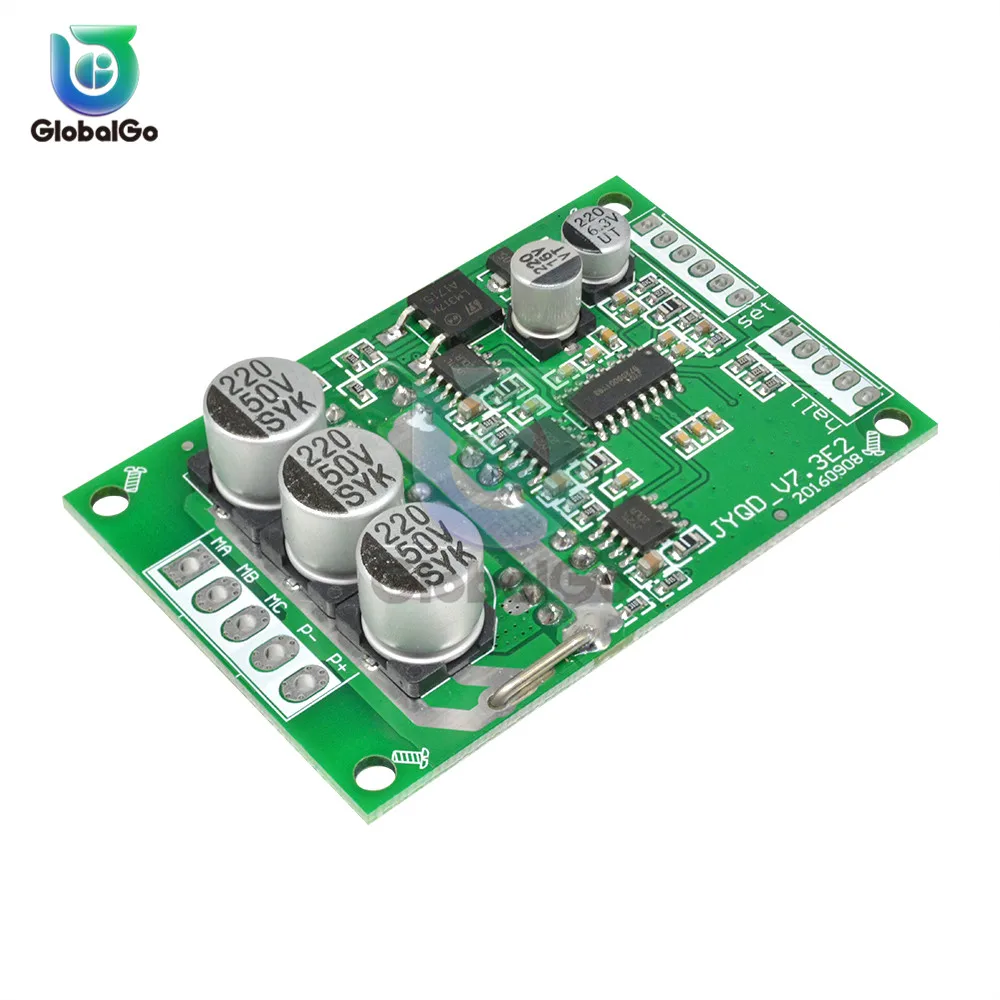

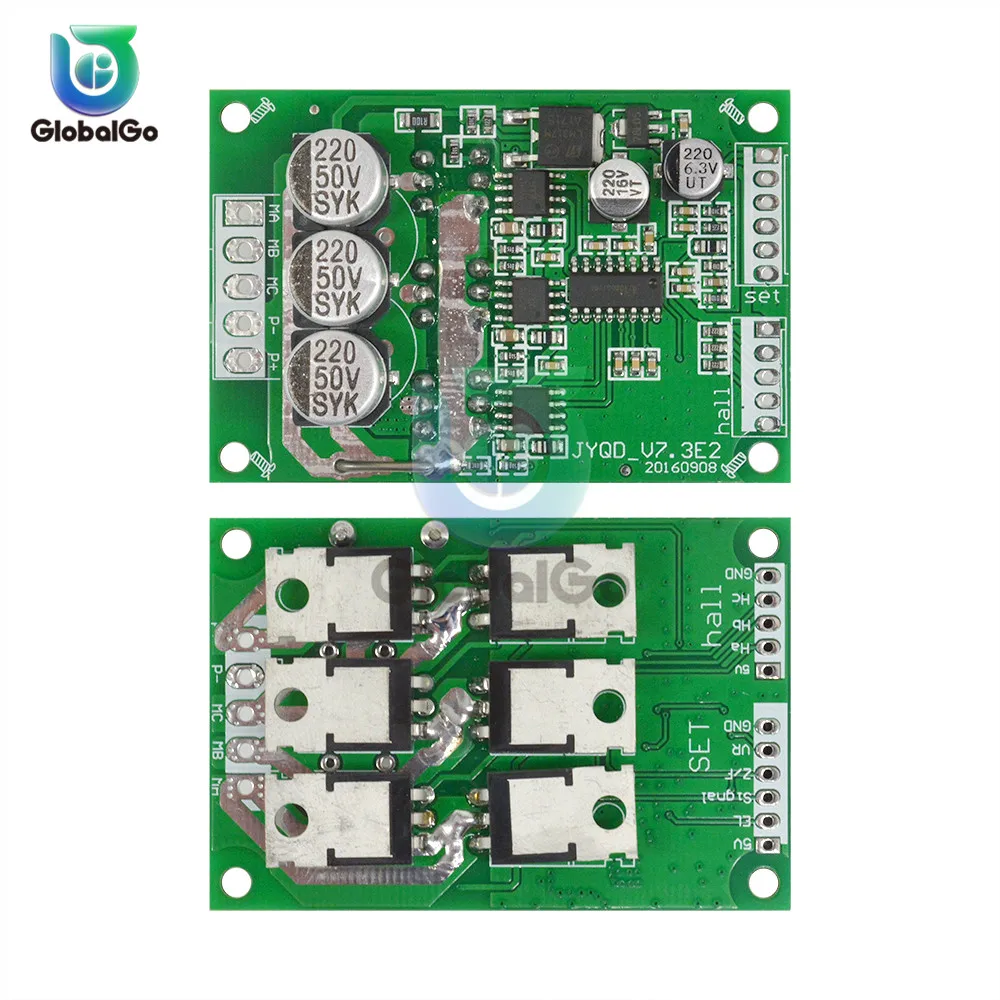

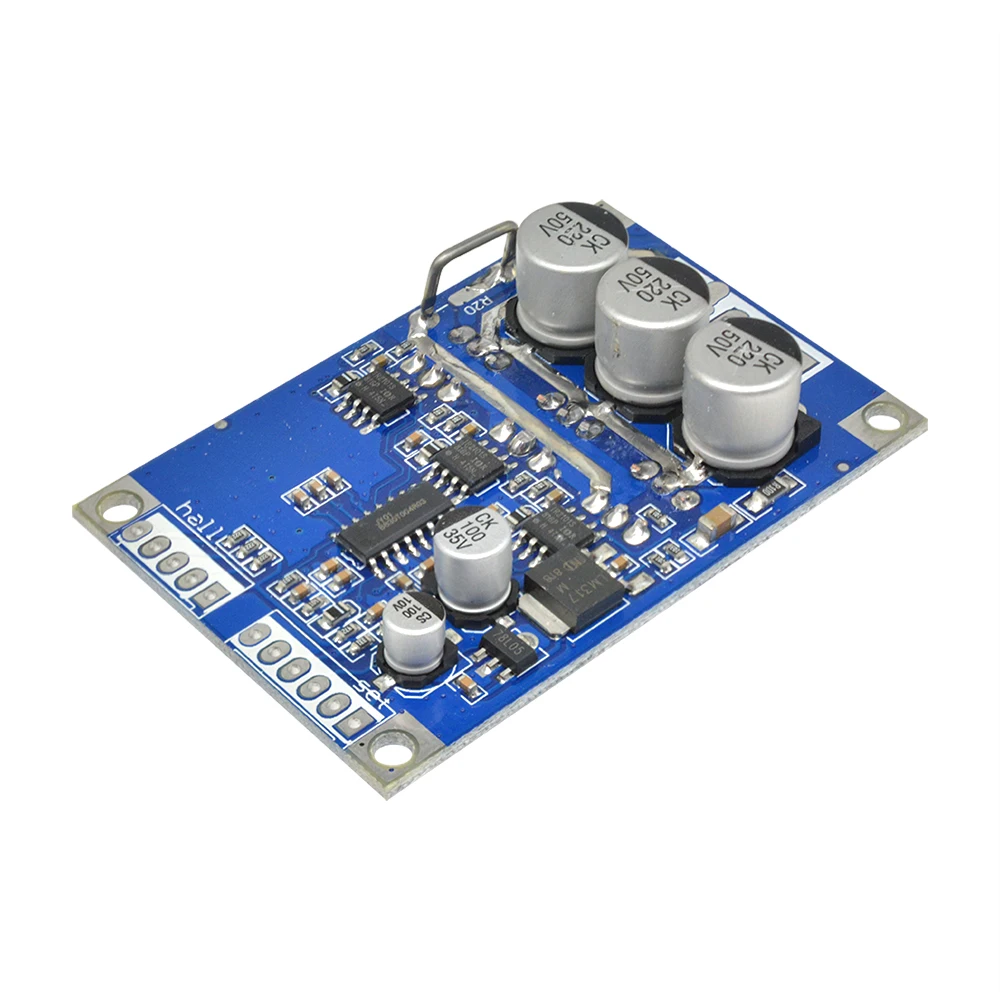

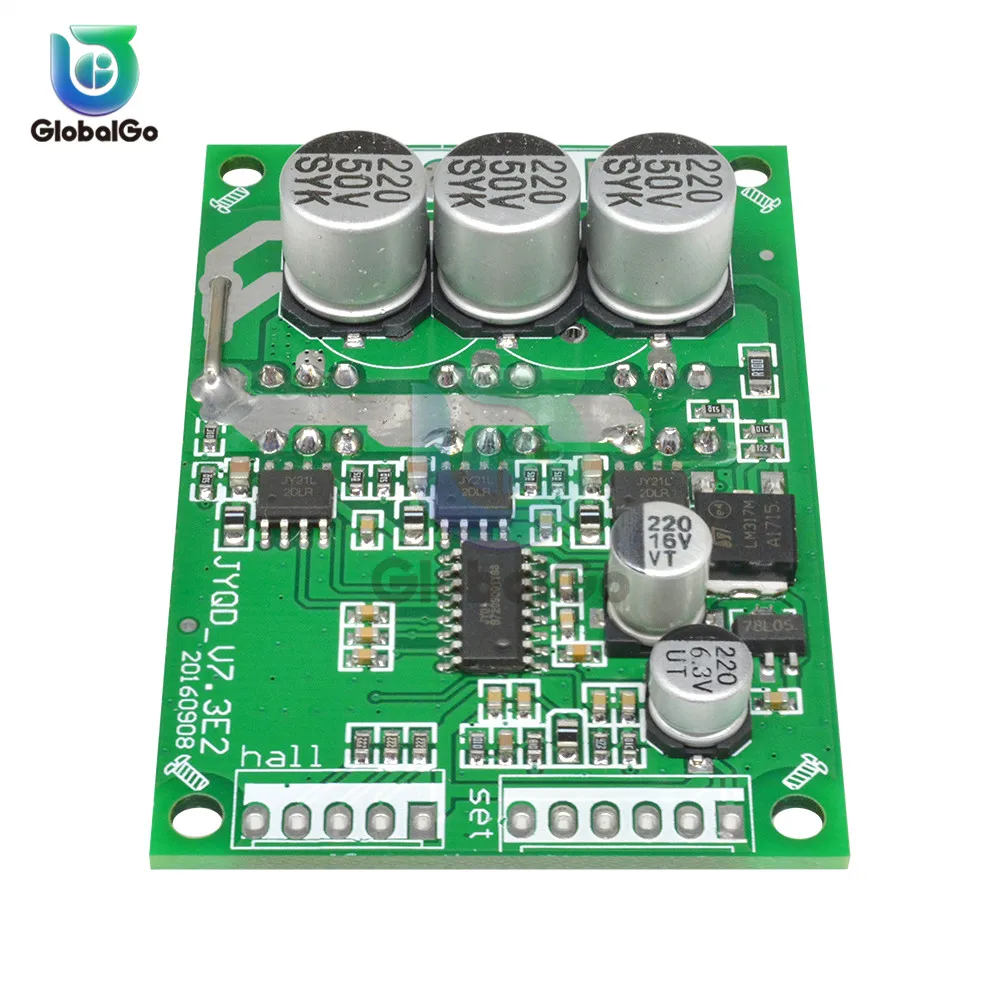

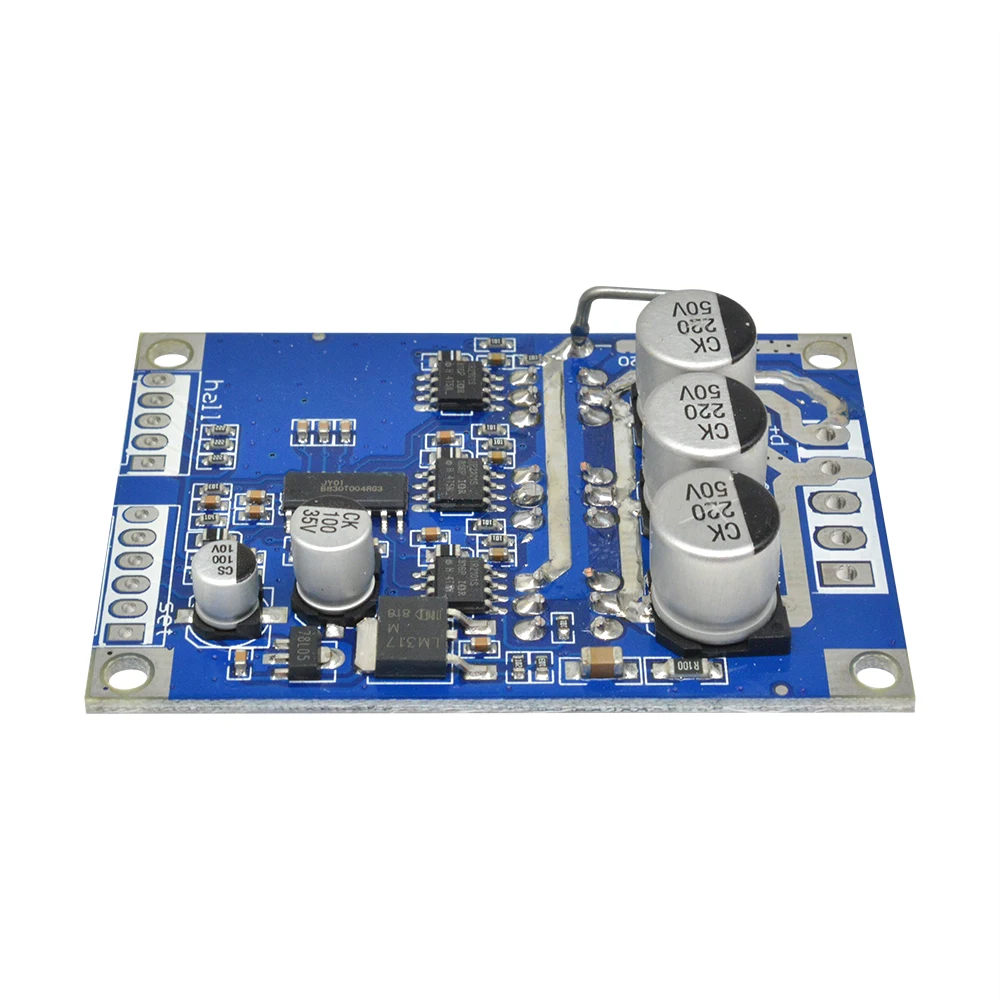

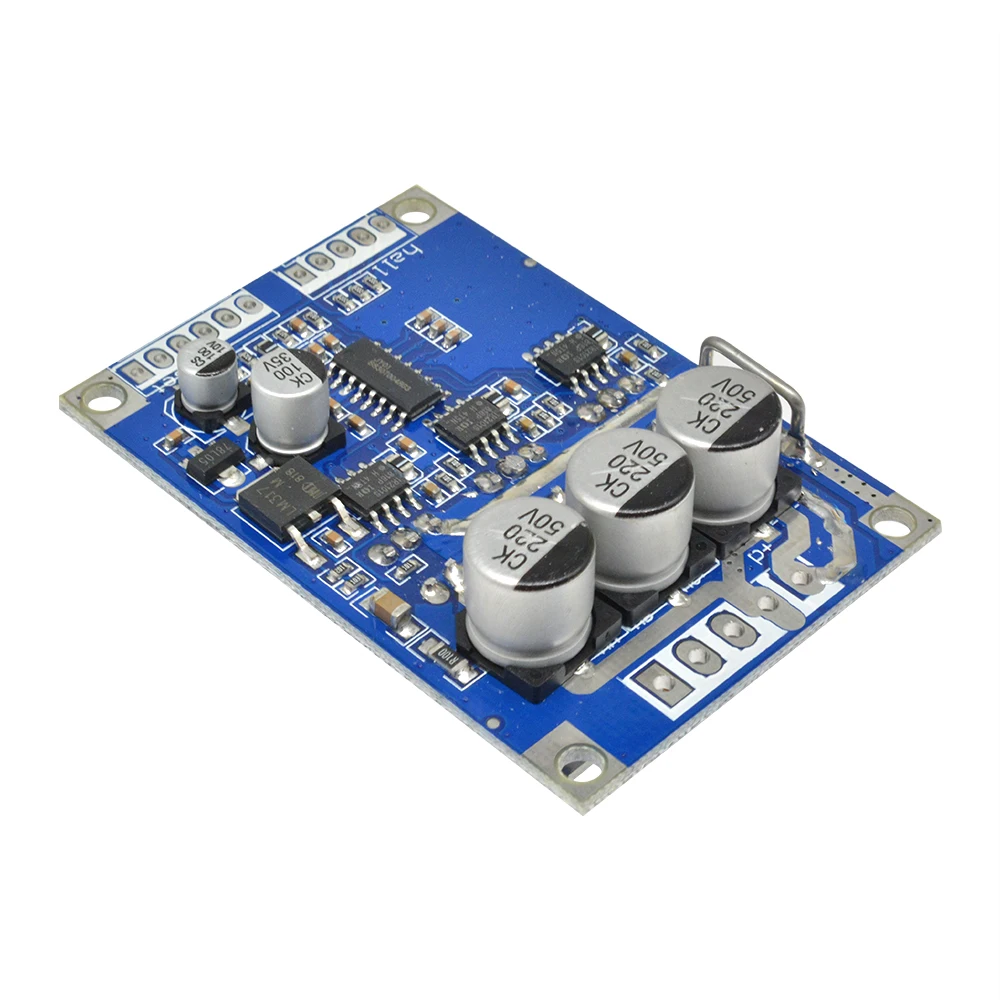

С драйвером Холла
Описание:
Рабочее напряжение: DC 12V-36V
Рабочий ток: <= 15а
Мощность драйвера: <= 500 Вт
Скоростное напряжение: 0,1 в-5 В
Рабочая температура:-40-85с
Влажность: 90% RH
Защита стойла: Да
Включить управление: Да
Защита от перегрузки по току: Да
Управление рулевым управлением: есть
Сигнал контроля скорости: Да

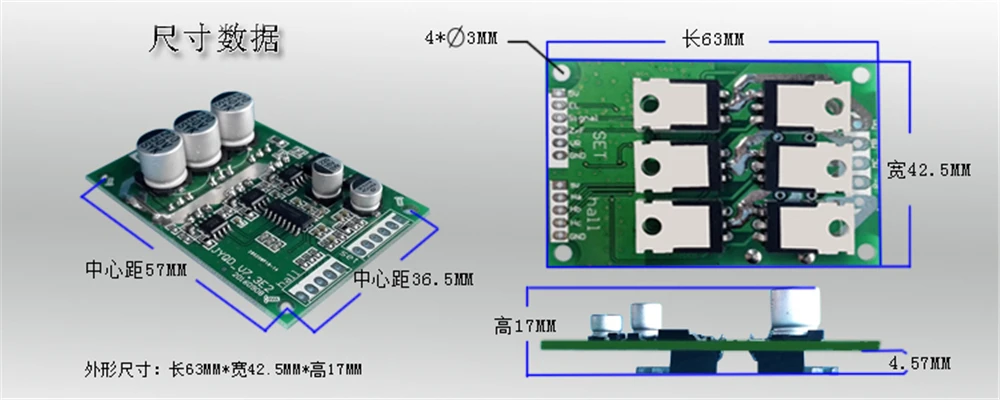

Размер: 63*42*17 мм (Д * Ш * В); Размер щупа 3 мм, Длина: фиксирующее Отверстие межосевое расстояние 57 мм; Ширина: фиксируемое Отверстие межосевое расстояние 36,5 мм
Выход питания:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
MB (фазы двигателя V)
МА (Фаза двигателя U)

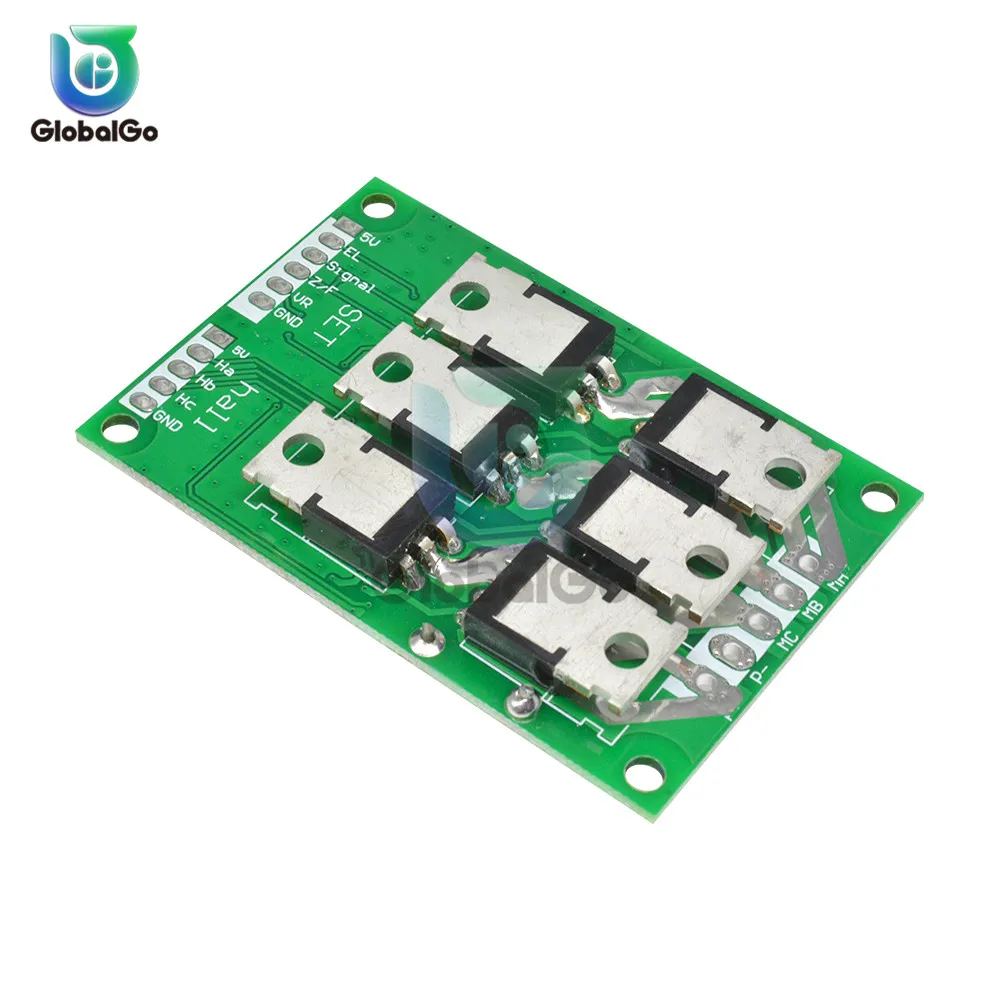

Комплект для контрольной стороны:
GND контрольная Клемма заземления
VR наконечник регулятора 0-5 в (соответствует 10% частоты вращения двигателя-100%)
Управление задним ходом ZF (подключение к 5 В или заземление может заряжать двигатель направление вращения)
M Тахометр импульсный выход (в зависимости от количества моторных полюсов, соответствующего количеству импульсов за оборот выходного числа)
EL включаемый контрольный терминал (подключается к 5V ot заземление работает затем 5V, Заземление двигателя остановки)
Контрольный терминал 5 в 5 В
Зал для терминалов зала:
5 В, положительная мощность Холла
Ha, сигнал Холла
Hb, сигнал Холла
Hc, сигнал Холла
GND, холл отрицательный

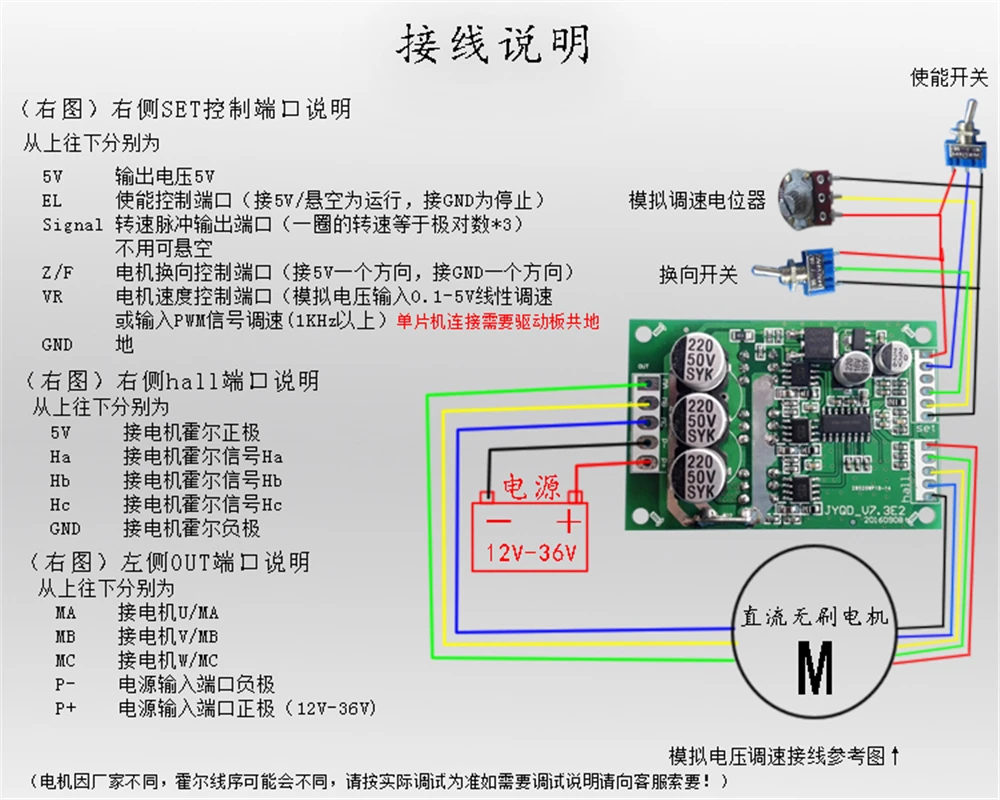

Проводка:
Контрольный терминал для набора:
1. Методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключается к порту скорости VR, потенциометр подключен к обоим концам напряжения 5 В и клеммы GND более высокая скорость
2. Способы проводки управления рулевым управлением двигателя: вы можете переключить управление, также можно подключить к контроллеру MCU, к GND в одном направлении, затем в одном направлении 5 В
3. Сигнал скорости импульса: высокая и низкая выходная мощность. ИС не может понять информацию по запросу клиента
Сигнальные входы зала для зала:
Схема подключения показана, одна соответствует HA, HB,HC и на двигателе, источник питания 5 В, подключенный к моторному сигналу hal, источник питания GND отрицательный сигнал для моторного Холла
Примечание: Из-за того, что разные производители двигателей делают заказ Холла не обязательно следует линии на доске в соответствии с последовательностью, нужно скорректировать, пожалуйста, обратите внимание родителей! Если последовательность линий неправильная, не загружается должным образом, током, или Запуск других явлений не открывается, вынужденный использовать приводную пластину сгорит!
Плата драйвера двигателя 12-36 В постоянного тока, VCC положительный источник питания, GND источник питания отрицательный
Методы электропроводки: бесщеточный двигатель постоянного тока для трех линий, соответствующий мА/у, МБ/в, MC/W

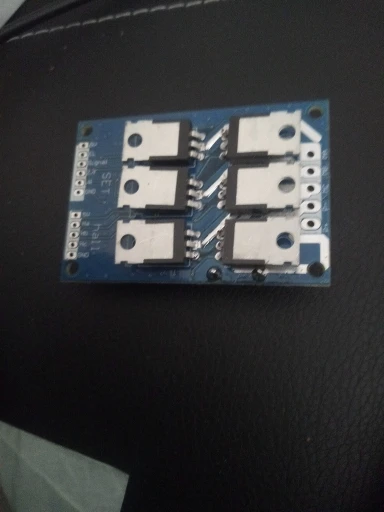

Советы: Если вы используете менее 60 Вт, без дополнительного радиатора, обязательно добавьте более 60 Вт плавников радиатора, эффективность привода без снижения слишком высокой температуры, приведет к постоянным повреждениям! Размер радиатора может быть плохой работой, основанной на окружающей среде (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! При установке радиатора необходимо обратить внимание на заднюю часть модуля 6 MOS изоляция труб, без изоляции, она будет приклеена к приводной пластине навсегда поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс термопаста!
