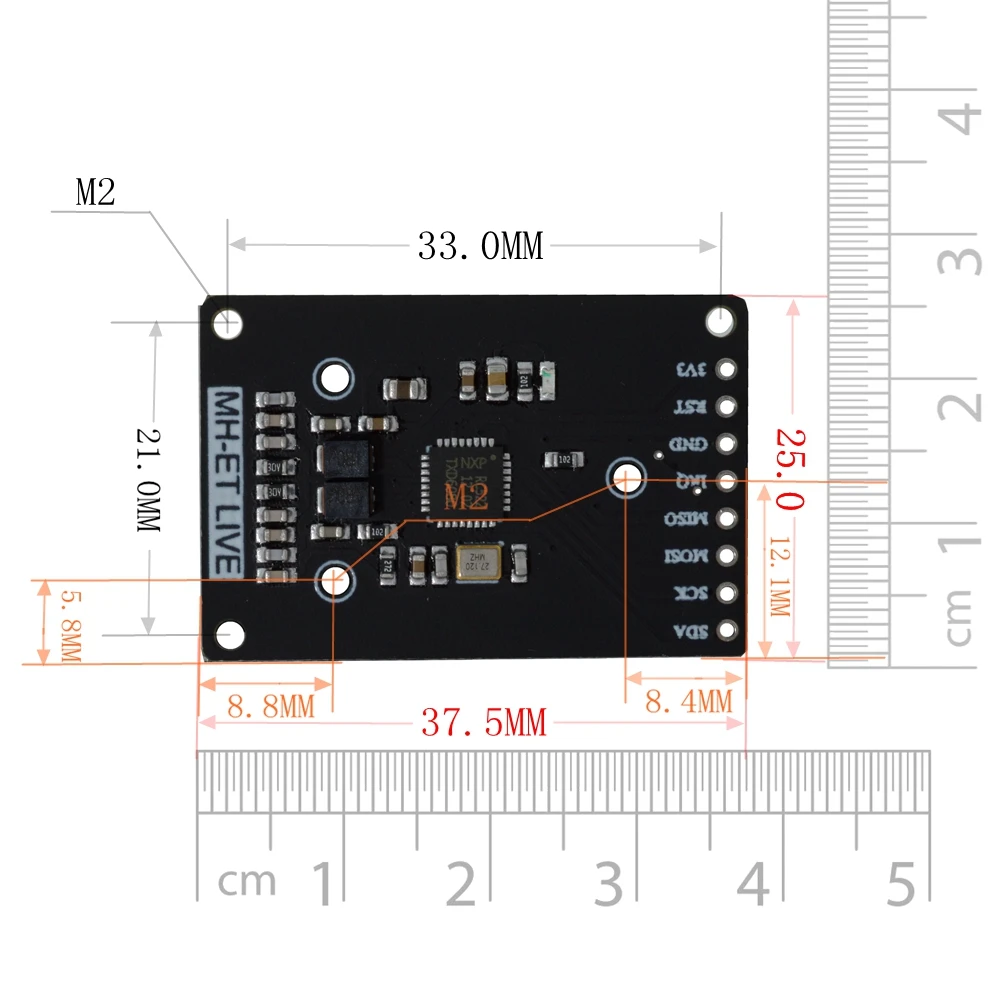

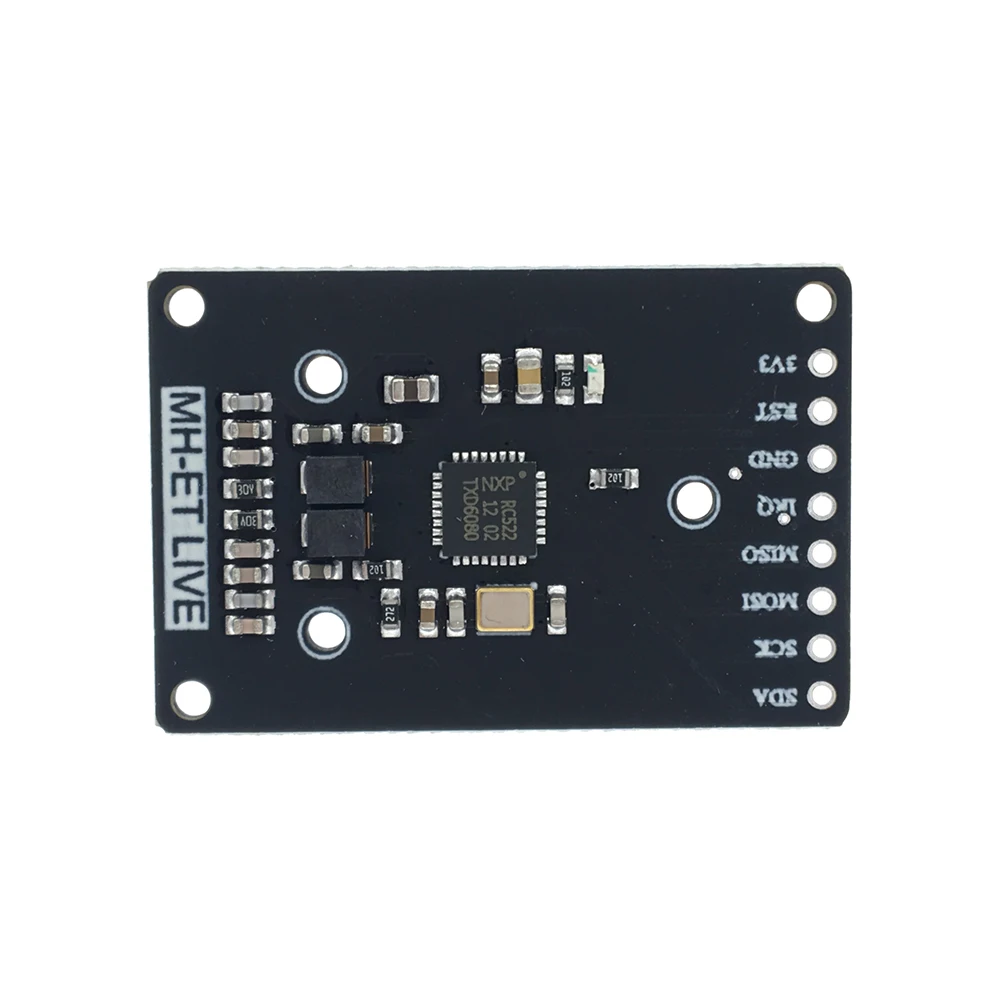

【 RC522 Мини Размеры 】
[Введение в электрические параметры]
Рабочий ток: 13-26mA/DC 3,3 V Ток холостого хода: 10-13mA / DC 3,3 V ток в спящем режиме: <80uA Максимальный ток: <30mA Рабочая частота: 13,56 МГц Поддерживаемые типы карт: mifare1 S50, mifare1 S70, торговая марка mifare UltraLight, торговая марка mifare Pro, торговая марка mifare Desfire продукт физические характеристики: Размеры: 37,5 мм × 33 мм окружающую среду Рабочая температура: -20-80 градусов Цельсия Температура хранения окружающей среды: -40-85 градусов Цельсия Относительная влажность: 5%-95% относительная влажность

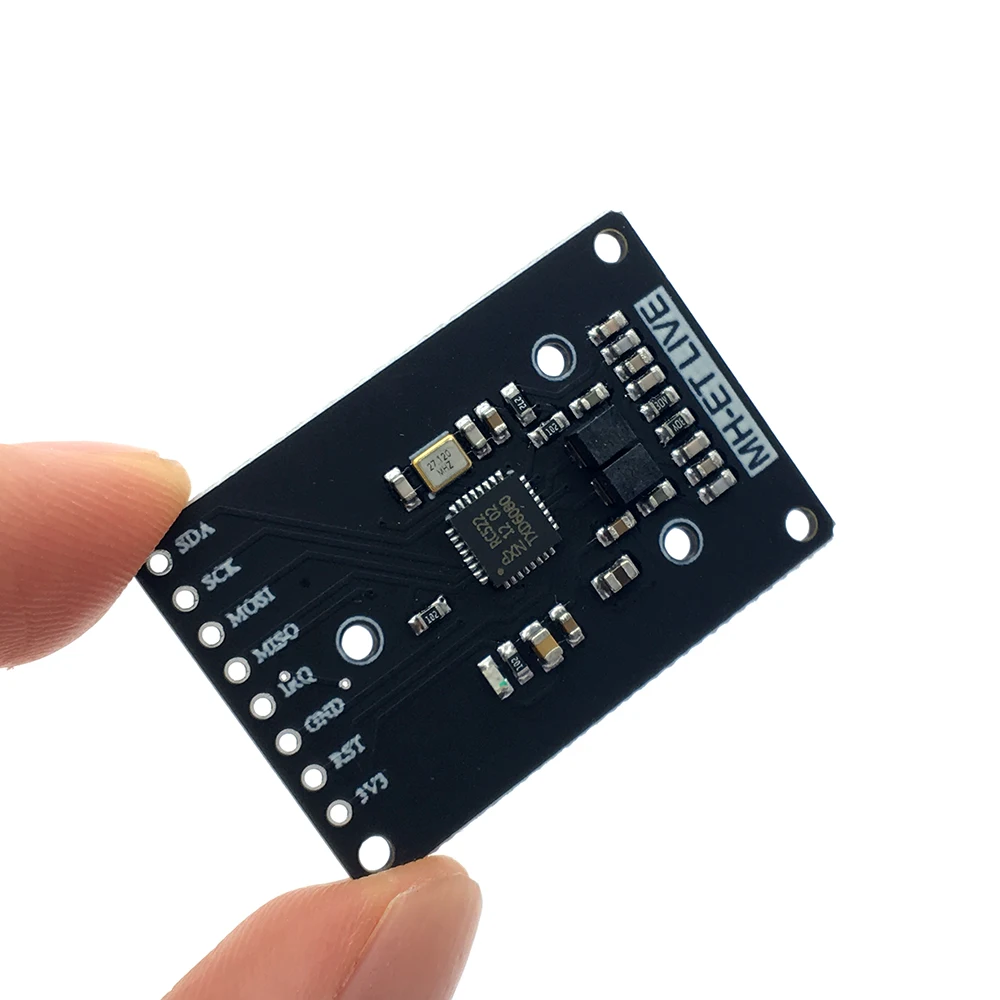

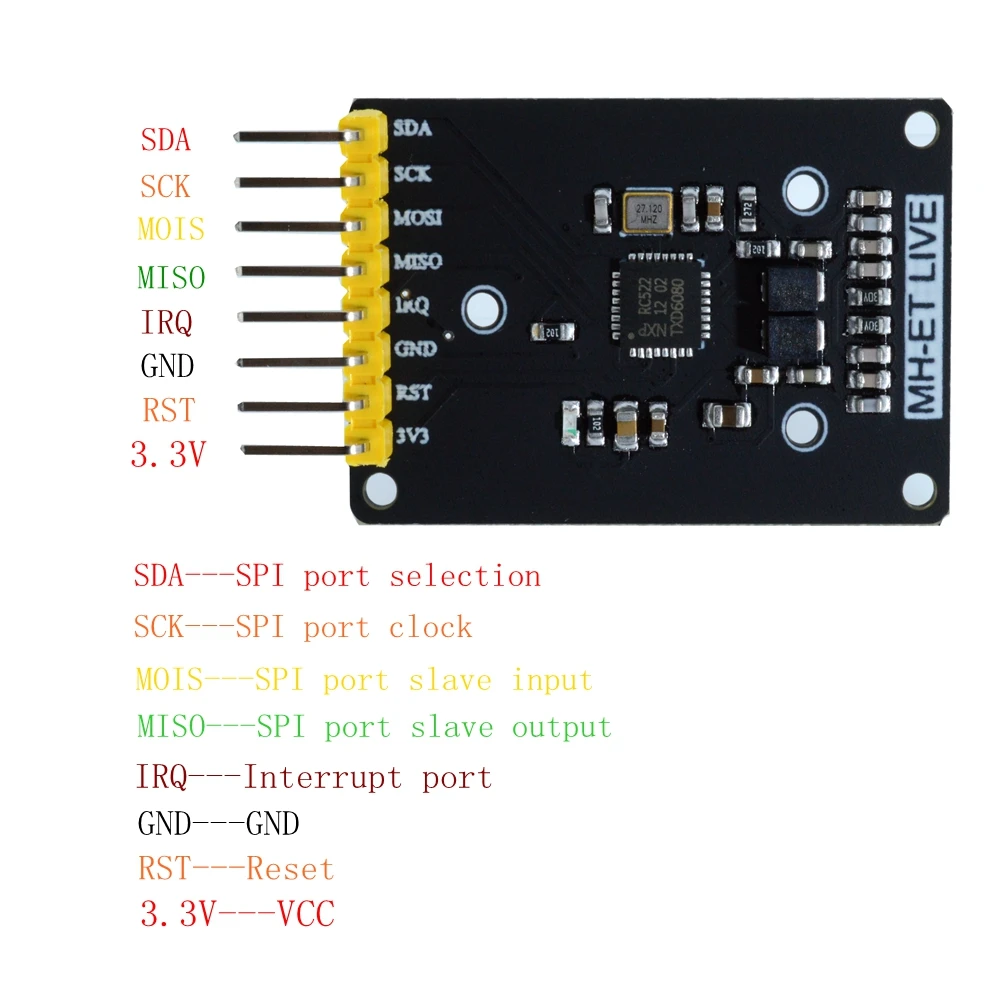

【 RC522 Мини-интерфейс
Опишите детали пункта продажи выше, привлекая и предоставляя доверие вашим потенциальным пользователям.

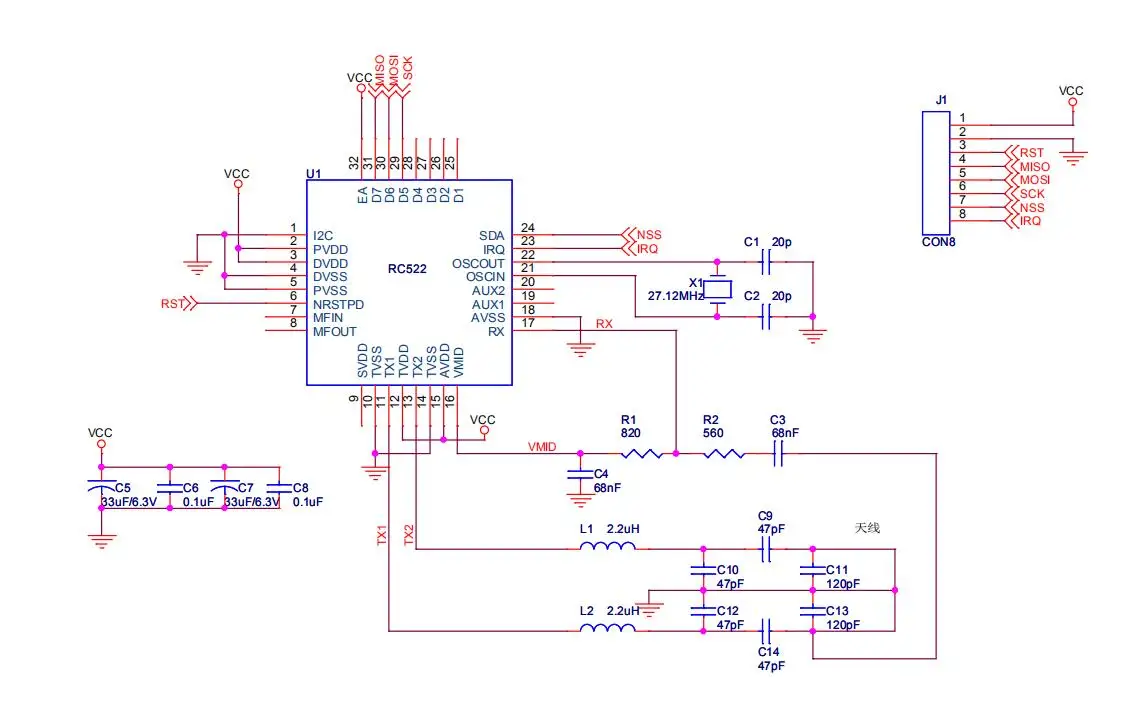

【 RC522 мини схема 】
[Введение в чип RC522]
MF RC522-это интеграционный чип чтения/записи, используемый в бесконтактной связи 13,56 МГц. Это низковольтный, недорогой, маленький Бесконтактный чип для чтения карт, введенный NXP для приложений «трех столов». Это хороший выбор для разработки смарт-метров и портативных устройств. MF RC522 использует передовые концепции модуляции и демодуляции и полностью интегрирует все типы пассивных бесконтактных методов связи и протоколов на частоте 13,56 МГц. Поддержка 14443A совместимых сигналов транспондера. Цифровая деталь обрабатывает раму ISO14443A и обнаруживает ошибки. Кроме того, он поддерживает быстрый алгоритм шифрования CRYPTO1 и проверяет серию продуктов MIFARE. MFRC522 поддерживает MIFARE серии более высокой скорости бесконтактной связи с двунаправленными скоростями передачи данных до 424 кбит/с. Как новый член семьи карт чтения и записи 13,56 МГц, MF RC522 имеет много сходств с MF RC500 и MF RC530, а также множество функций и различий. Он использует SPI режим для связи с хостом, который помогает уменьшить проводку, уменьшить размер платы PCB и снизить стоимость.
[Введение в Модуль RFID]
Модуль MF522-MINI использует оригинальный чип RC522 для проектирования схемы считывания карт. Модуль работает на частоте 13,56 МГц и соответствует стандарту ISO14443A. Он может поддерживать Mifare1 S50, Mifare1 S70, светильник Mifare, светильник Mifare Ultra и Mifare Pro. Подходит для пользователей продвинутых приложений, таких как разработка устройств и кард-ридер, а также для пользователей, которым необходимо спроектировать/произвести терминалы РЧ-карт. Этот модуль может быть непосредственно загружен в различные формы для чтения. Модуль принимает напряжение 3,3 V, и вы можете напрямую подключаться к любому Процессор доска пользователя через несколько простых линий SPI интерфейс, что обеспечивает стабильную и надежную работу модуля и дальнее расстояние чтения; Модуль прост в использовании, очень надежный и маленький по размеру. Функции, такие как Помощь клиентам легко и быстро применять бесконтактные карты к системе.
