Основная информация
Серия товаров
EZD
Тип продукта
Выключатель
Короткое название продукта

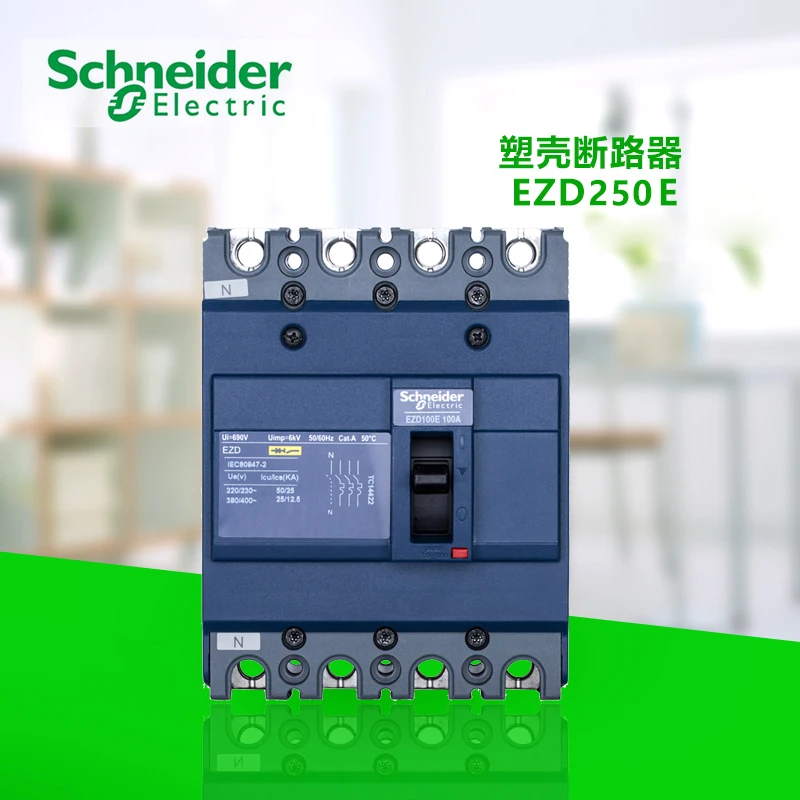

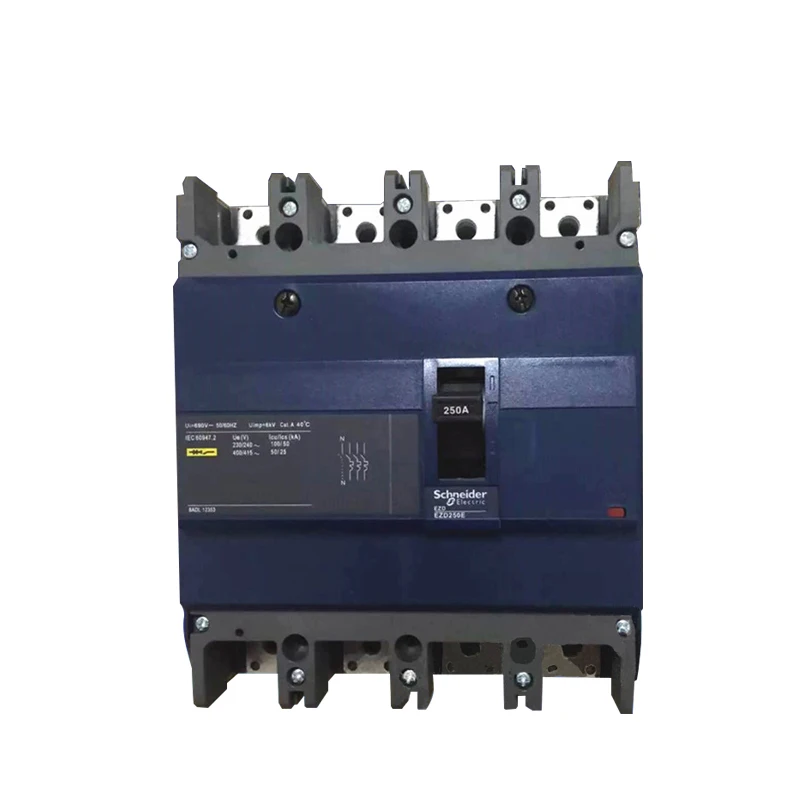

EZD250E
Применение выключателя
Защита распределения
Количество полюсов
4P
Описание защитного полюса
3d
Дополнительная информация
Защита от утечки тока
Нет защиты от утечки
Номинальный ток [In]
225 A на 40 °C
Модель выключателя
E
Тип сети
Переменный ток
Частота сети
50/60 Гц
Тип управления
Ручка
Тип установки
Штепсельная Вилка
Метод установки
Установка базовой пластины
Метод подключения-верхний конец
Переднее соединение
Метод подключения-нижний конец
Переднее соединение
Номинальное напряжение изоляции [Ui]
690 В соответствует EN/IEC 60947-2
Номинальное импульсное выдерживаемое напряжение [Uimp]
6 кв в соответствии с EN/IEC 60947-2
Номинальное рабочее напряжение [Ue]
500 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
Разрывная способность
50 ка Icu на 220/230 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
25 ка Icu на 380/400 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
25 ка Icu на... 415 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
20 ка Icu 440 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
8 ка Icu 500 В переменного тока 50/60 Гц в соответствии с EN/ IEC 60947-2
Категория использования
Класс переменного тока
Используйте способность к разрыву [Ics]
25 ка на 220/230 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
13 ка на 380/400 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
13 ка на 415 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
10 ка на 440 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
4 ка на 500 В переменного тока 50/60 Гц в соответствии с EN/IEC 60947-2
Механический срок службы
10000 раз
Электрический срок службы
5000 раз 440 В в соответствии с EN/IEC 60947-2
Фазовый интервал
35 мм
Название единицы поездки
TM-D
Тип устройства для поездки
Термальный Магнитный
Рейтинг единицы поездки
225 A на 40 °C
Тип защиты
Защита от перегрузки (термозащита)
Защита от короткого замыкания (магнитная защита)
Тип настройки тока с длительной задержкой
Фиксированный
Длительная задержка значение настройки тока [Ir]
1 в
Тип настройки мгновенной защиты тока
Фиксированный
Защита от короткого замыкания
2250 ка
Высота
165 мм
Ширина
140 мм
Глубина
68 мм
Вес продукта
2,1 кг
Модель
EZD250
Окружение
Стандарты соответствуют
IEC 60947-2
EN 60947-2
Уровень загрязнения
3 в соответствии с IEC 60947-1
Рабочая температура
-25...70 °C
Хранение температуры окружающей среды
-50...85 °C
