Параметры шагового набора с замкнутым циклом
Модель
Размер двигателя
Удерживающий крутящий момент
Ток
Напряжение
Кодировщик
Магазин сейчас
(Мм)
(Н. М)
(A)
(VDC)
(CPR)
1-CL57T-S12
57*57*81
1,2
4
36 - 48
1000
Нажмите
1-CL57T-S20
57*57*76
2
5
24 - 50
1000
Нажмите
1-CL57T-S30
60*60*86
3
5
24 - 50
1000
Нажмите
1-CL57T-S40
60*60*100
4
5
24 - 50
1000
Нажмите
1-CL86T-S90
86*86*117
9
6
48 - 80
1000
Нажмите
1-CL86T-S120
86*86*176
12
6
24 - 80
1000
Нажмите

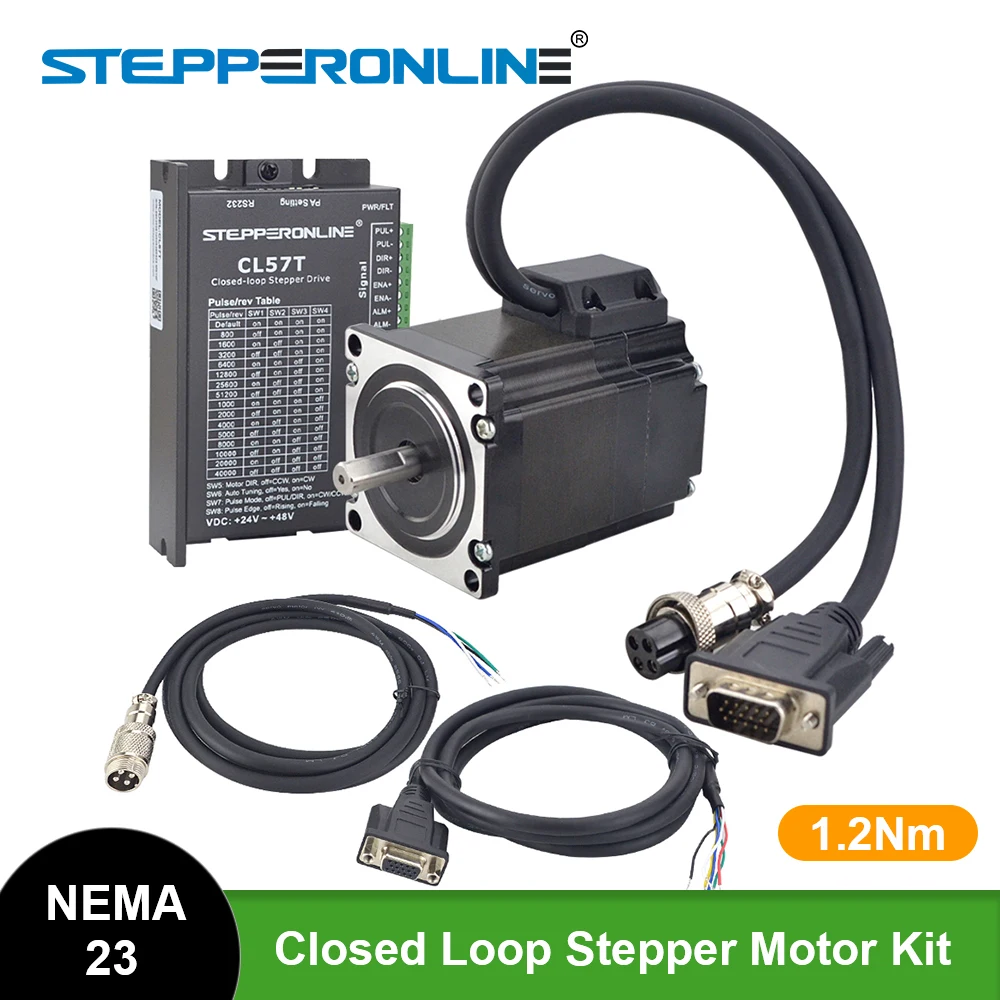

1 x шаговый драйвер с замкнутым циклом 0-8.0A 24-48VDC для Nema 17, 23, 24 шагового двигателя

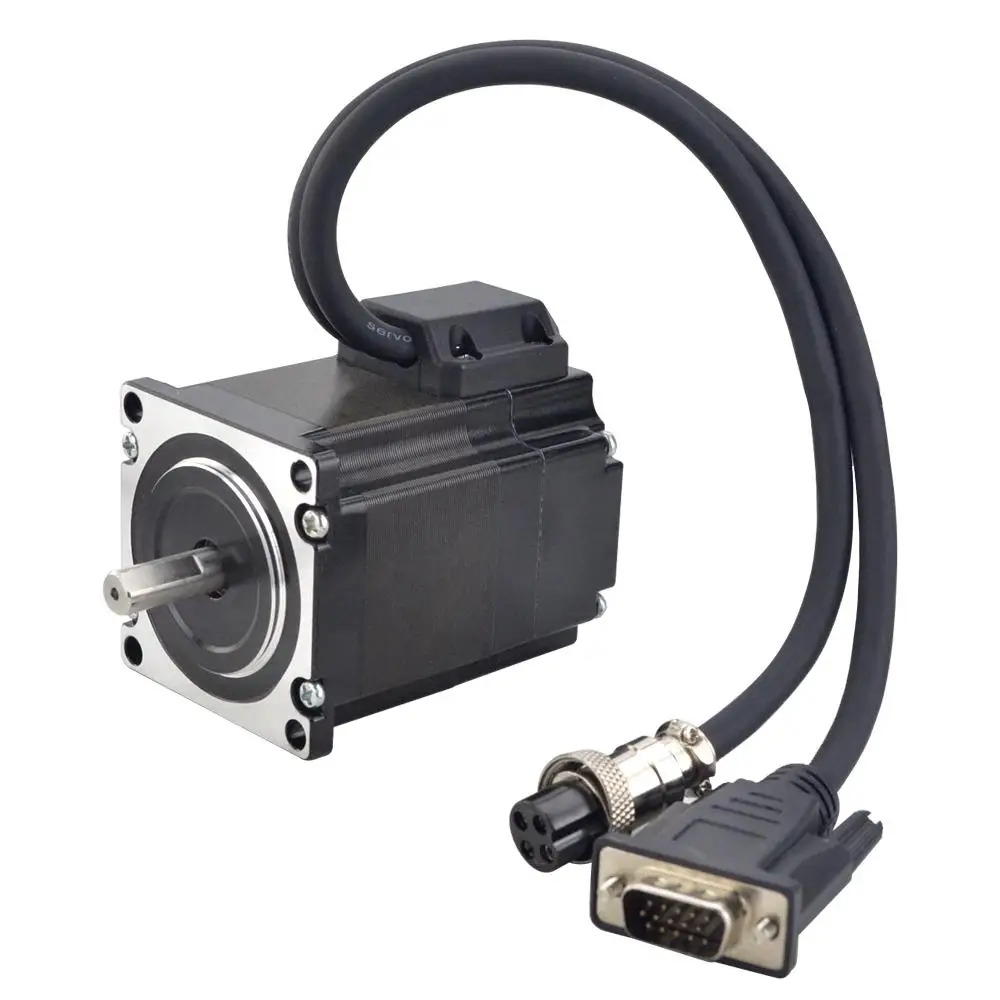

1 x Nema 23 замкнутый цикл шаговый двигатель 1,2 нм/170 унций. В кодировщик 1000PPR

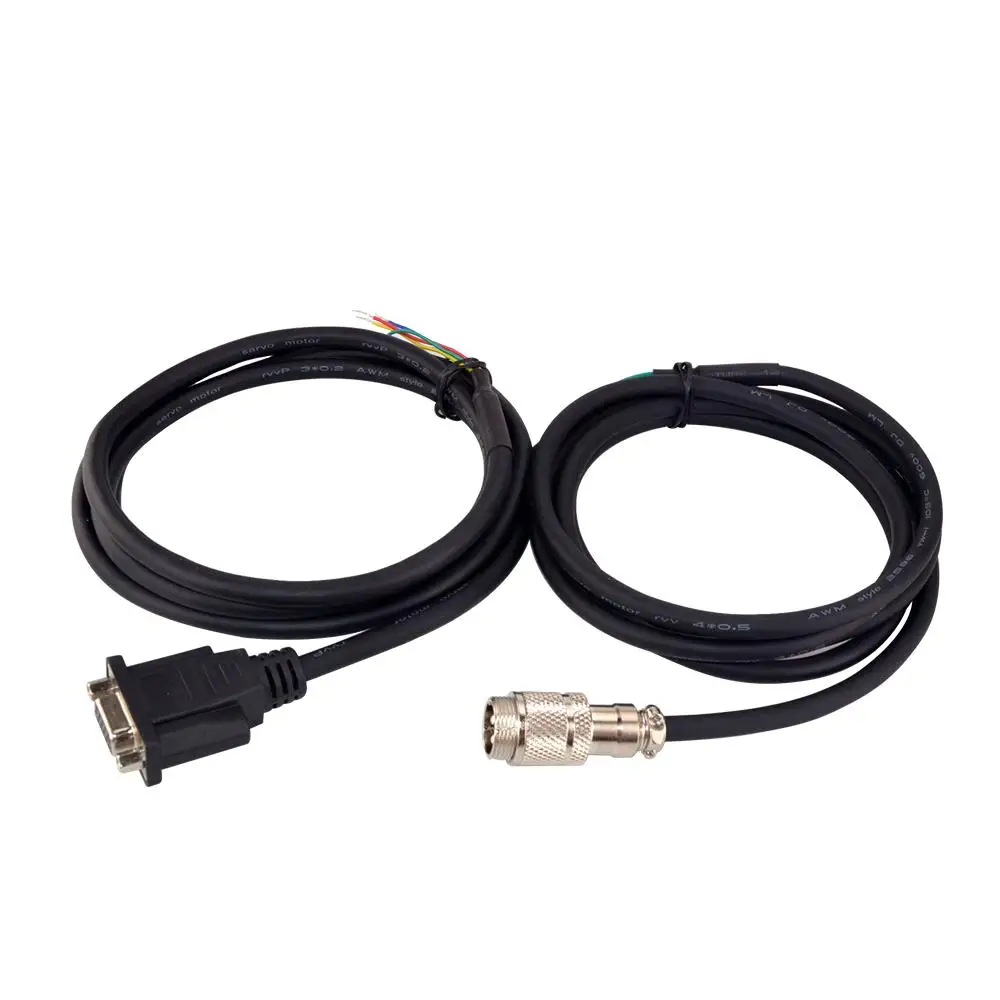

1x1,7 м (67 ") Удлиненный Удлинительный кабель энкодера для шагового драйвера замкнутой петли
1 x RV-4 AWG20 1,7 м (67 ") длинный удлинитель двигателя с авиационным штекером GX16
Номер детали: 23HS22-4004D-E1000
Количество фаз: 2
Держательный крутящий момент: 1,2 нм (170oz. Нажмите на изображение для просмотра в полный размер дюйма)
Номинальный ток/фаза: 4,0 A
Фазовое сопротивление: 0,45 Ом ± 10%
Индуктивности: 1,3 mH ± 20%(1 кГц)

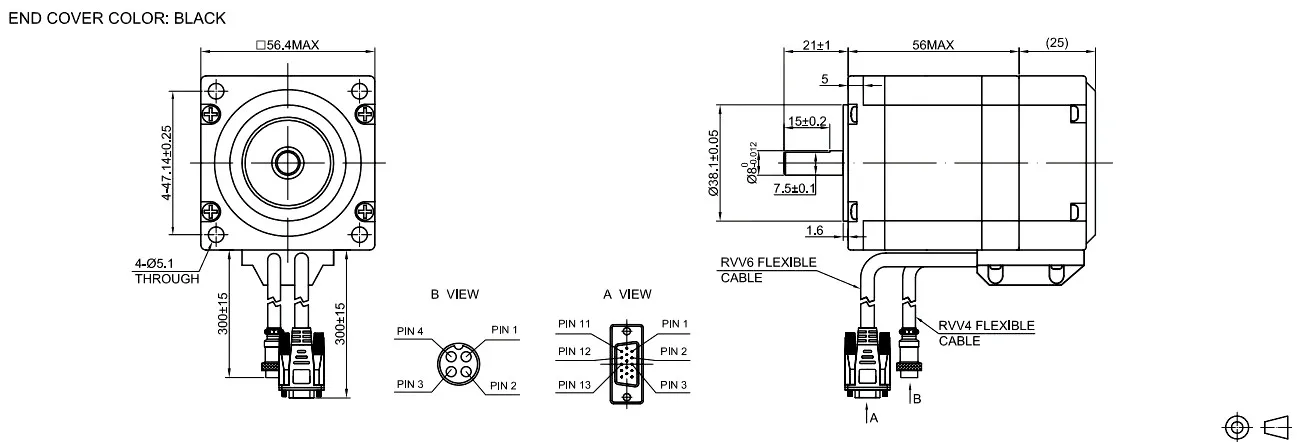

Размер оправы: 57x57 мм
Длина корпуса: 81 мм
Диаметр вала: Φ8 мм
Длина вала: 21 мм
D-CUT Длина вала: 15 мм
Длина свинца: 300 мм

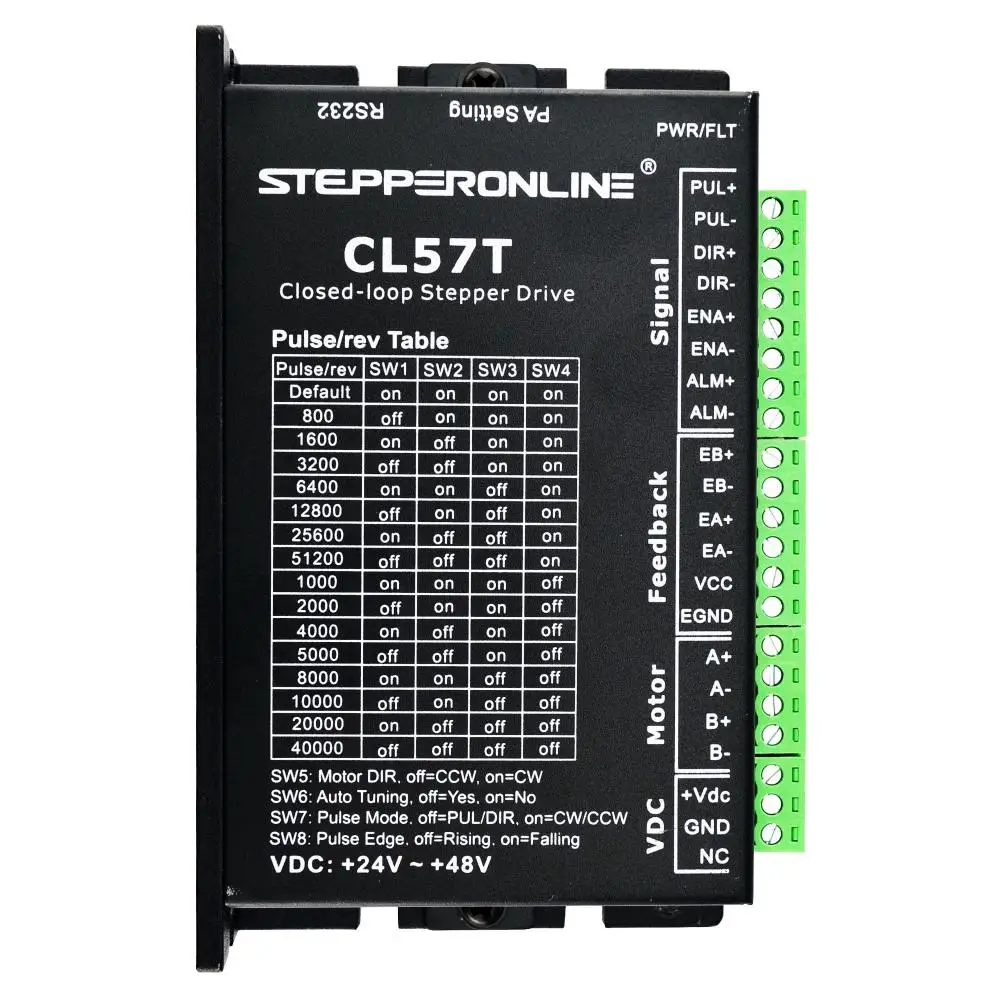

Номер детали: CL57T
Выходной пиковый ток: 0 ~ 8A
Входное напряжение: + 24 ~ 48 В постоянного тока (Типичный 36 В постоянного тока)
Ток логического сигнала: 7 ~ 16 мА (Типичный 10 мА)
Частота импульсного ввода: 0 ~ 200 кГц
Ширина импульса: 2,5 мкс
Более широкий диапазон рабочей скорости
Снижение нагрева двигателя и более эффективное
Плавное движение и супер-низкий уровень шума двигателя
Защита от перенапряжения, перегрузки по току и положения после ошибки
