Спецификация:

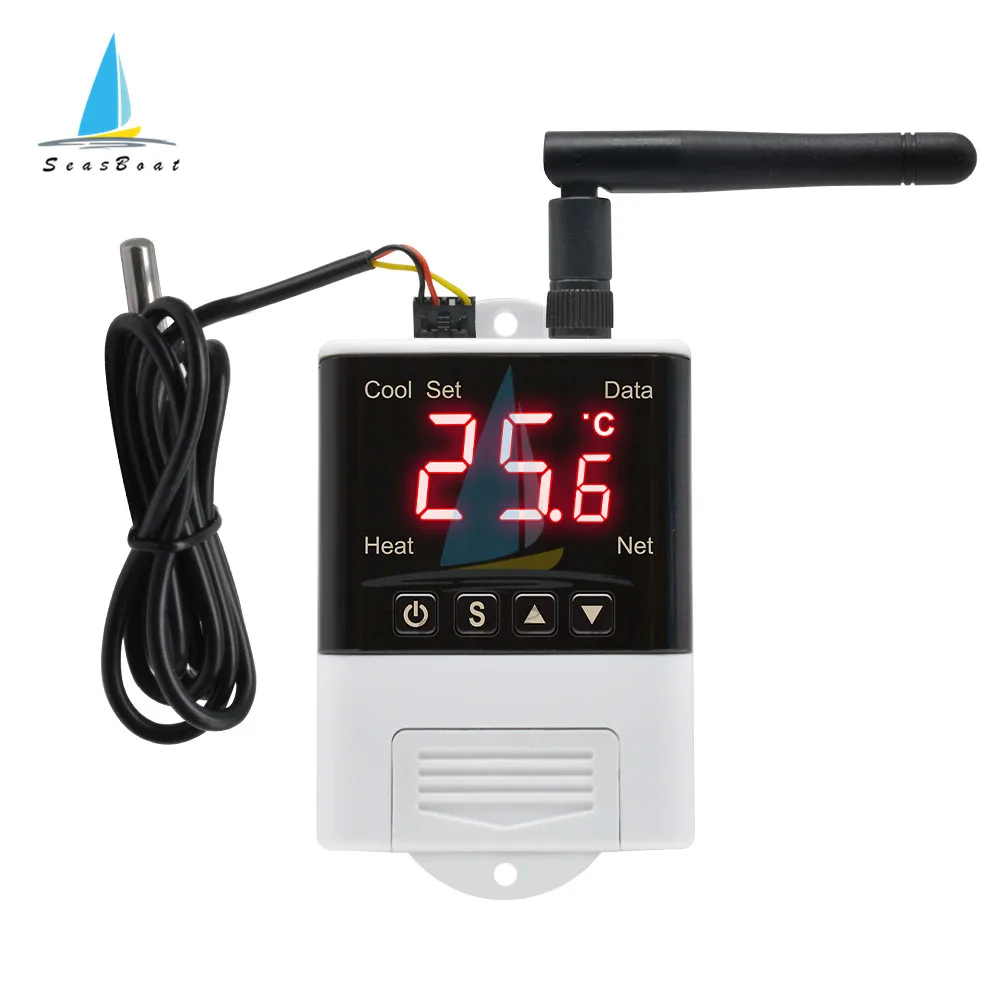

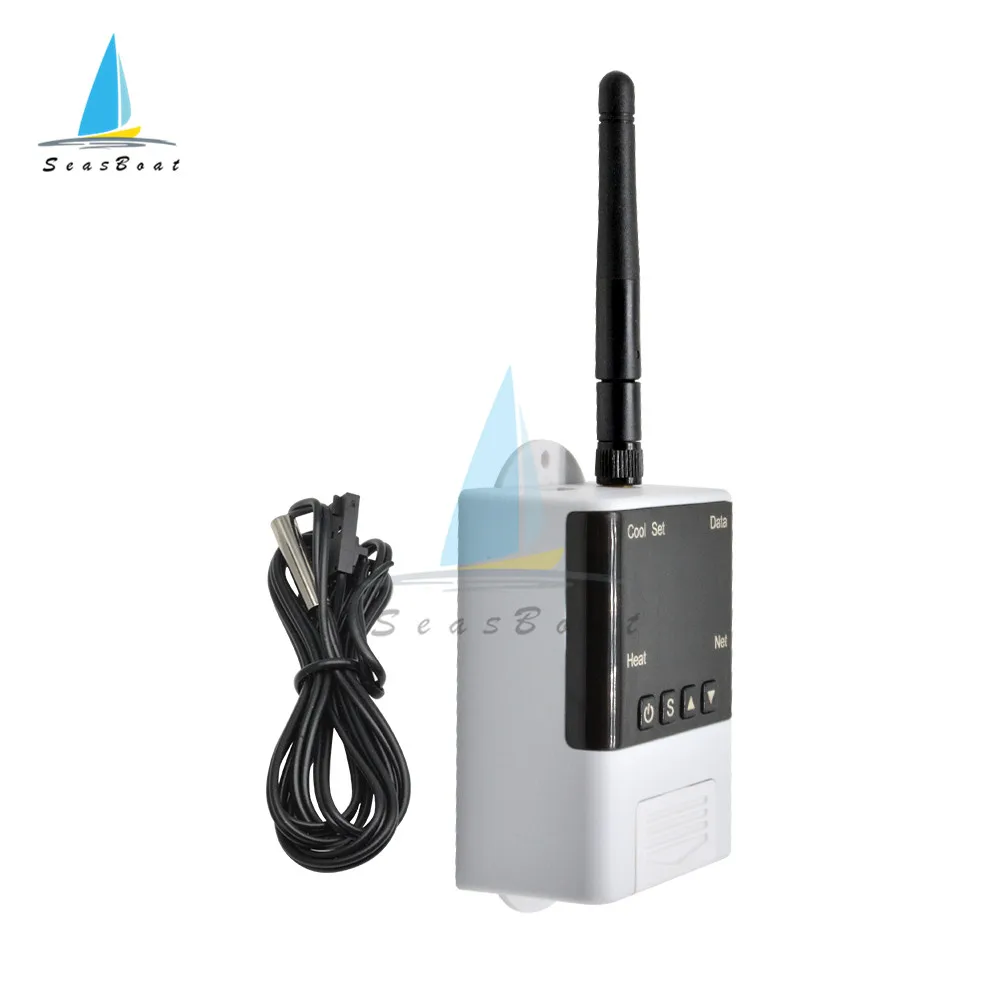

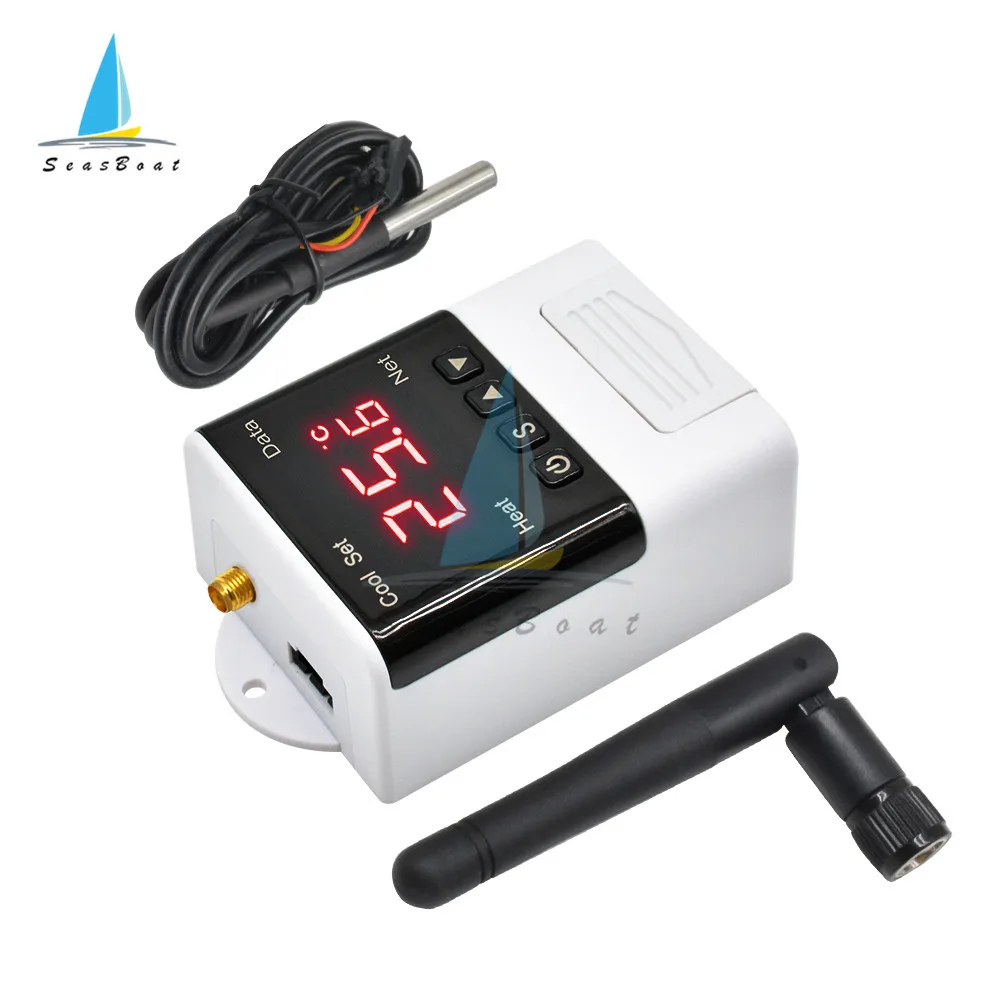

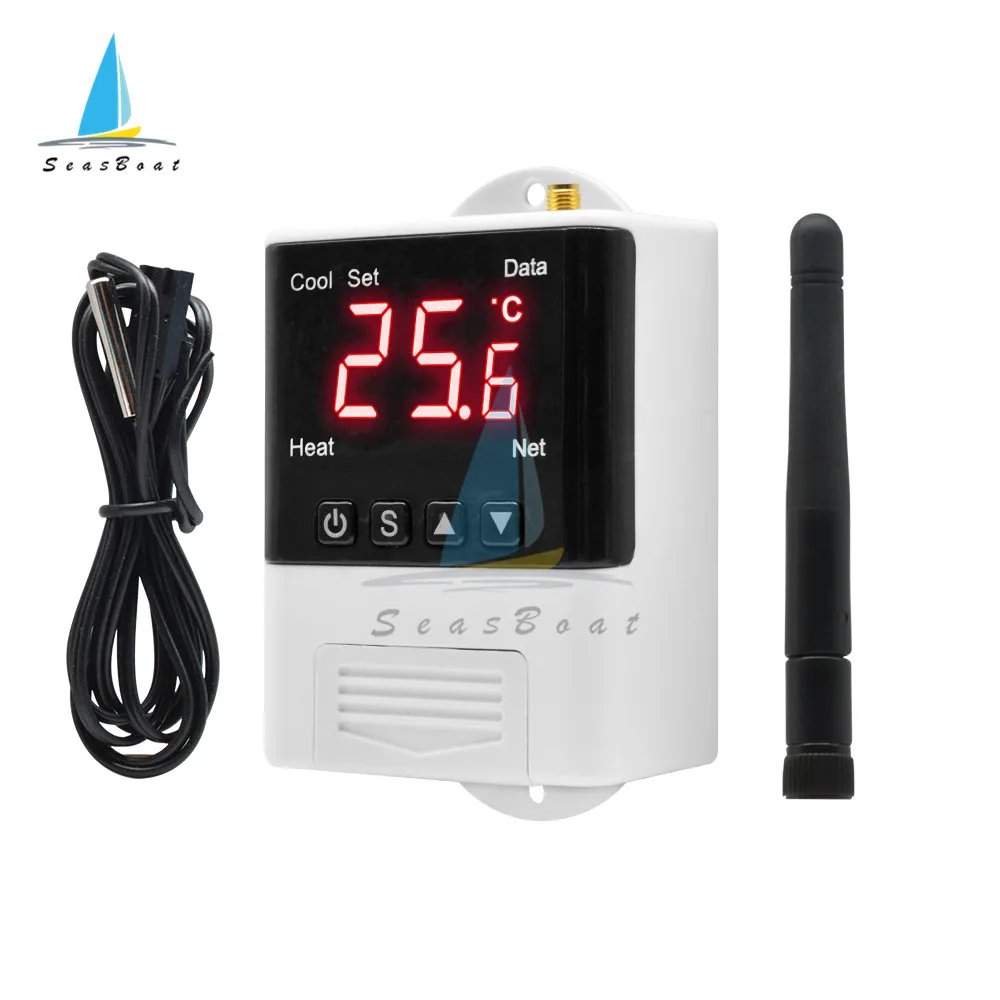

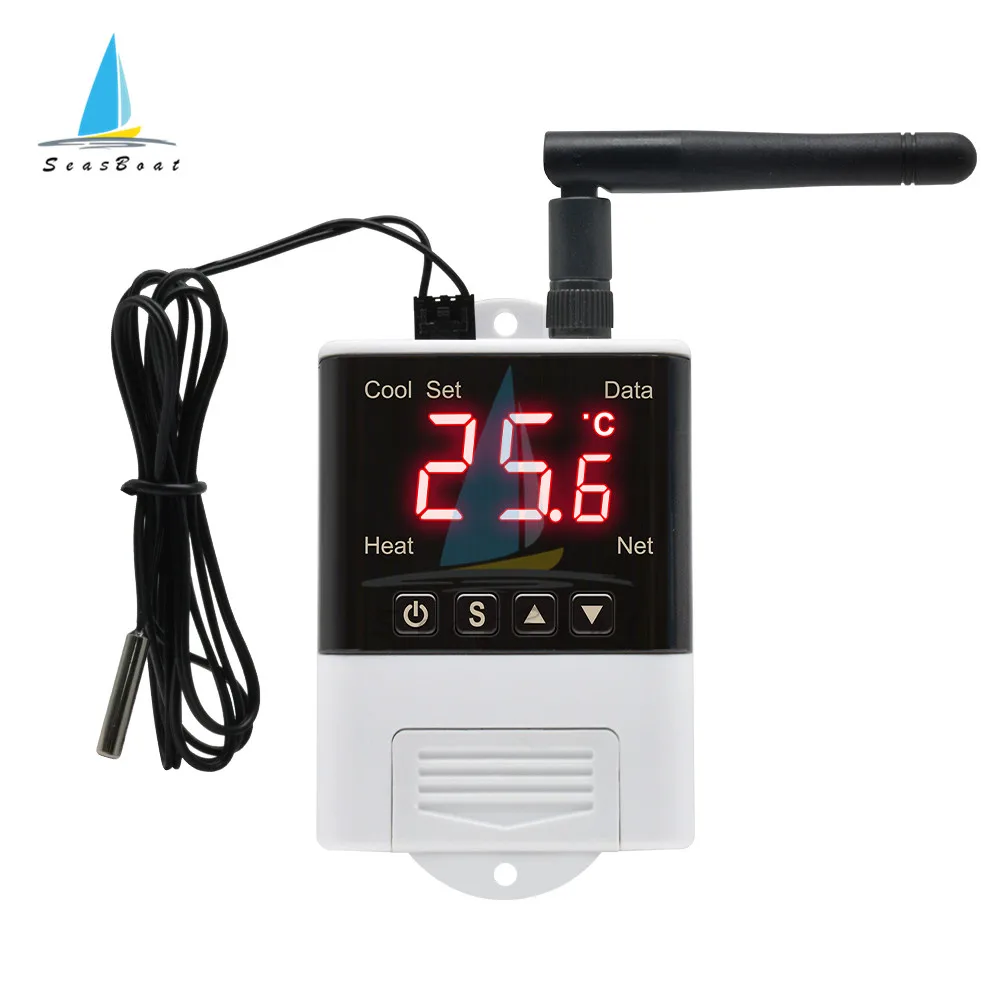

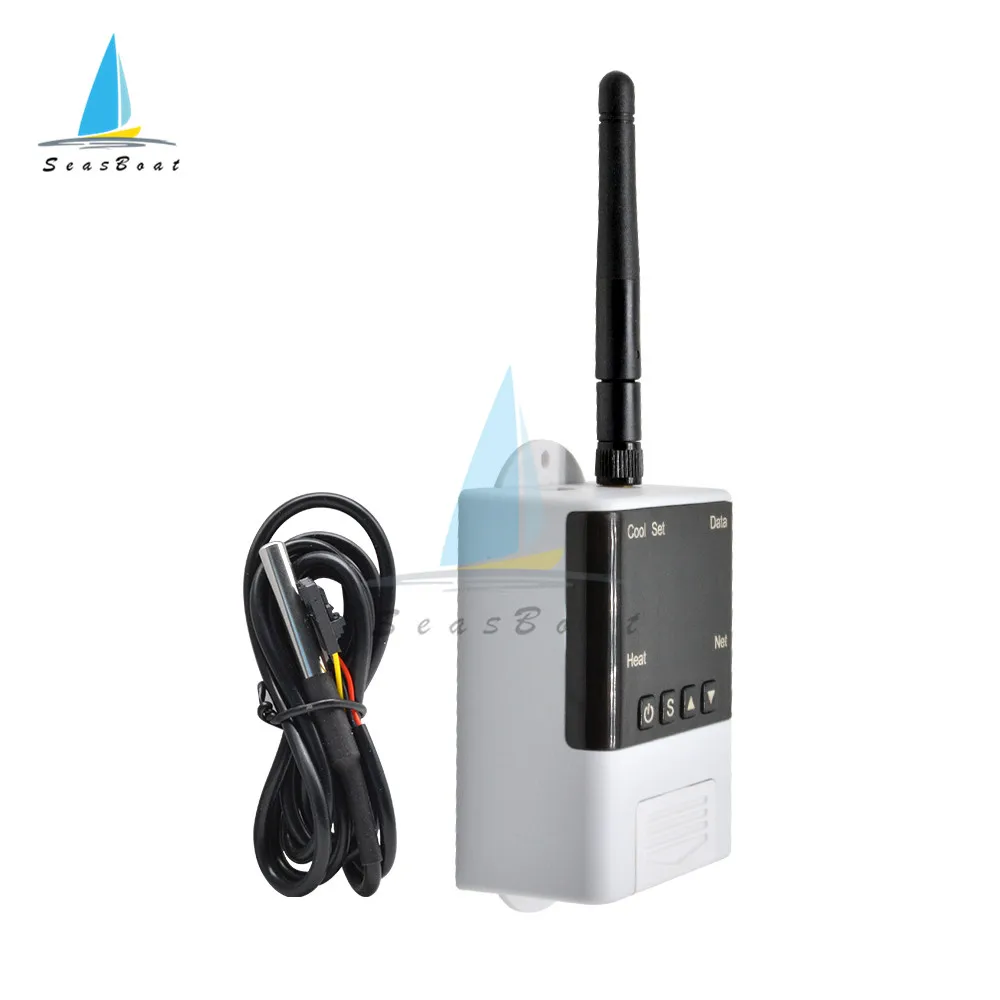

Название продукта: термостат
Модель товара: DTC1201 / DTC2201
Напряжение питания: переменный ток 110 -230 В
Диапазон температур: -40 ℃ -99 ℃
Точность измерения температуры: ± 1 ℃ (-40 ℃ -70 ℃)
Длина кабеля датчика: 100 см
Тип кабеля датчика: NTC / DS18B20 (опционально)
Размер: 93 мм * 56 мм * 34 мм
Выходная мощность: охлаждение (10A/250VAC) нагрев (10A/250VAC)
Настройка параметров:
Когда термостат работает в нормальном режиме, нажмите и удерживайте клавишу «нажмите» более 3 секунд, чтобы войти в режим изменения параметров, индикатор «Настройки» включен, цифровой тубус отображает код первого элемента меню m'f1', нажмите клавишу «и» или «или», код элемента меню можно настроить вверх или вниз, Нажмите клавишу «удерживайте клавишу», чтобы отобразить параметры текущего меню, удерживайте клавишу «удерживайте», а затем Коротко нажмите «и» или «или» 'Клавиша для увеличения или уменьшения и отображения текущего значения настройки параметров меню; Нажмите и удерживайте клавишу «S», Нажмите и удерживайте клавишу «и» или «или», чтобы быстро увеличить или уменьшить и отобразить значение настройки параметров текущего меню.
Одновременно нажмите и удерживайте клавиши «и» и «или», затем включите питание, и параметры будут восстановлены в заводские настройки.
Инструкции по эксплуатации:
Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы включить термостат.
Когда термостат работает в нормальном режиме, цифровая трубка Отображает текущее значение измерения температуры и выполняет автоматическое распознавание и Преобразование режима охлаждения и нагрева.
Когда измеряемая температура ≥ заданное значение температуры + заданное значение разницы температуры, введите состояние охлаждения, индикатор охлаждения загорается, реле охлаждения нормально открытый контакт закрыт; Индикатор охлаждения мигает, указав, что холодильное оборудование находится в состоянии задержки защиты пресса; При измерении температуры ≤ значения настройки температуры индикатор охлаждения выключен, и нормально открытый контакт реле охлаждения отключен.
Когда измеряемая температура ≤ заданное значение температуры-заданное значение разницы температур переходит в состояние нагрева, Индикатор нагрева загорается, реле для нагрева нормально открытый контакт закрывается; Когда замеряемая температура ≥ заданное значение температуры, индикатор тепла отключается, реле для нагрева нормально разомкнуто Контактное отсоединение.
Состояние Индикатора:
Индикатор охлаждения (Индикаторы охлаждения и тепла нельзя включать одновременно):
ВКЛ: охлаждение
ВЫКЛ: охлаждение
Мигание: задержка нажатия
Индикатор нагрева:
ВКЛ: нагревательные работы
Выкл.: Выкл. Нагрева
Индикатор установки:
On: состояние настройки параметров
Индикатор данных (желтый светильник: индикатор распределительной сети):
Данные указатель передачи
Индикатор сети (указывающий, успешно ли подключено приложение к устройству):
On: онлайн
Мигание: в автономном режиме
Функция меню:
1. Настройка температуры (требуемая пользователем температура окружающей среды): пользователь может настроить ее на термостате или приложении, диапазон регулировки от-40 до 99,9 градусов Цельсия
2. Настройка разницы температур: Установите разницу между нагревом и целевой температурой охлаждения при работе при постоянной температуре; Например, целевая температура 40 градусов, разница температур установлена до 2 градусов, остановите нагрев после нагрева до 40 градусов, и введите режим постоянной температуры, Когда температура падает до 38 градусов, повторно Войдите в режим нагрева, это значение отличается на 2 градуса, это значение может быть настроено хостом или приложением, диапазон регулировки от 0 до 10 градусов Цельсия
3. Задержка компрессора: Эта функция обычно используется для охлаждения компрессора. Если регулятор температуры используется для морозильной камеры холодильника, это значение необходимо установить. Общее значение настройки 3-6 минут в зависимости от обратного давления компрессора. Приложение для настройки, диапазон регулировки от 0 до 10 минут
4. Коррекция температуры: используется для коррекции значения температуры, в настоящее время обнаруживаемого термостатом, диапазон коррекции от 0 до 10 градусов Цельсия
Инструкции по распространению:

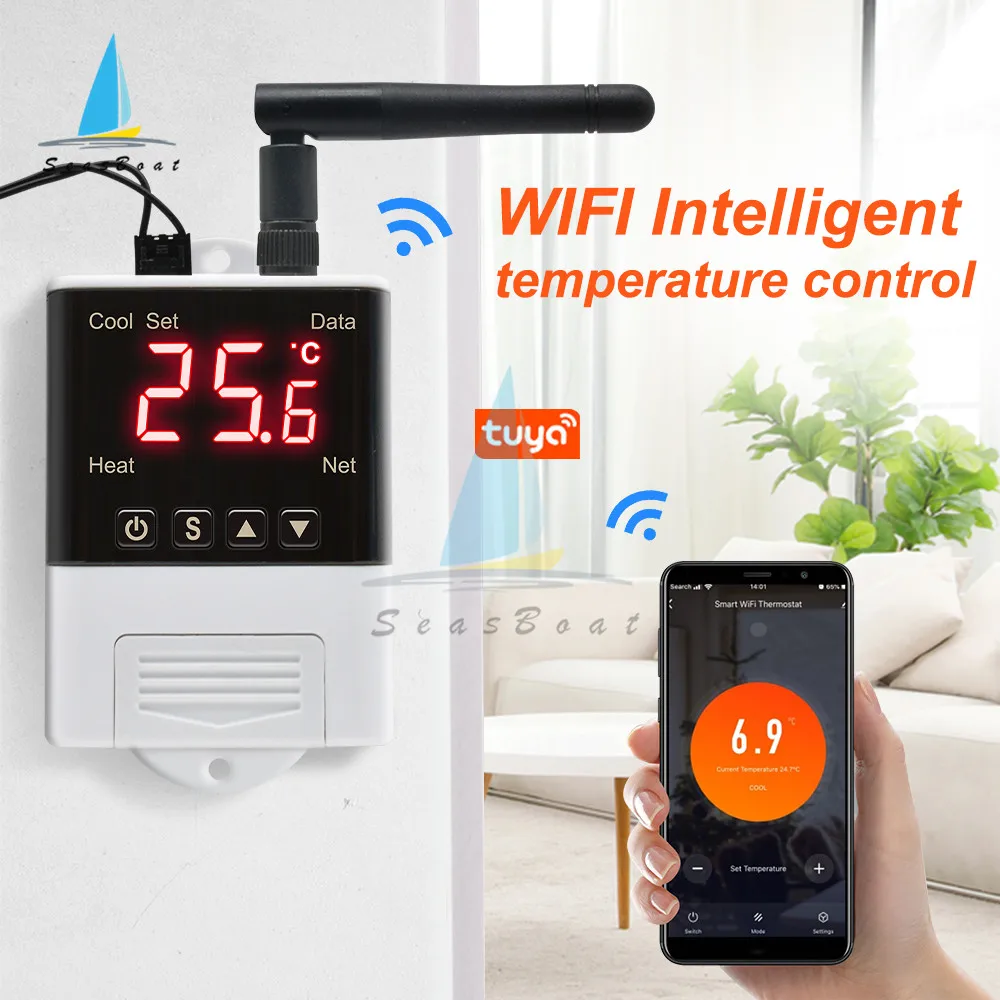

1. Загрузите приложение «Tuya Smart» в магазине приложений и зарегистрируйтесь для входа.
2. Нажмите «Добавить устройство».
3. Включите устройство сначала, затем выключите через 10 секунд, а затем включите.
4. Длительное нажатие и одновременно через 5 секунд индикатор конфигурации мигает один раз в 2 секунды, затем нажмите на мобильное приложение для подтверждения конфигурации.
5. Дождитесь успешной конфигурации сети
Данные системы ремонта
После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». В это время нажатие любой кнопки восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.
Код системы, причина и действие
Сигнал сбоя датчика: когда температура цепь зонда имеет короткое замыкание или сбой открытого замыкания, термостат запускает режим тревоги сбоя зонда, закрывает все состояния выполнения, цифровая трубка отображает ''EE'', после удаления сбоя нажмите любую клавишу, чтобы вернуться в обычный рабочий режим.
Предупреждение о превышении температуры: когда измерение температуры превышает Диапазон измерения температуры, термостат Активирует режим предупреждения о превышении температуры, закрывает все состояния исполнения, цифровая трубка отображает "HH", когда температура вернется к нормальному диапазону измерений, нажмите любую клавишу, чтобы вернуться в нормальный рабочий режим. (DS18B20)
Предостережение:
Этот термостат запрещается использовать в воде или чрезмерно влажной среде. Запрещается использовать при высокой температуре, сильных электромагнитных помех и сильной агрессивной среде.
Примечание:
Напряжение питания должно соответствовать напряжению, обозначенному термостатом, и обеспечивать стабильность напряжения питания
Во избежание возможных помех рекомендуется, чтобы провод датчика и линия питания сохраняли соответствующее расстояние

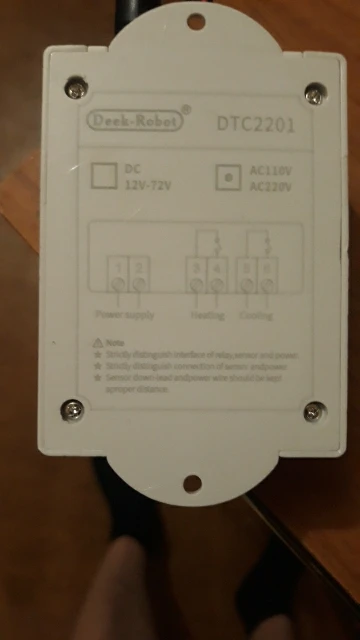

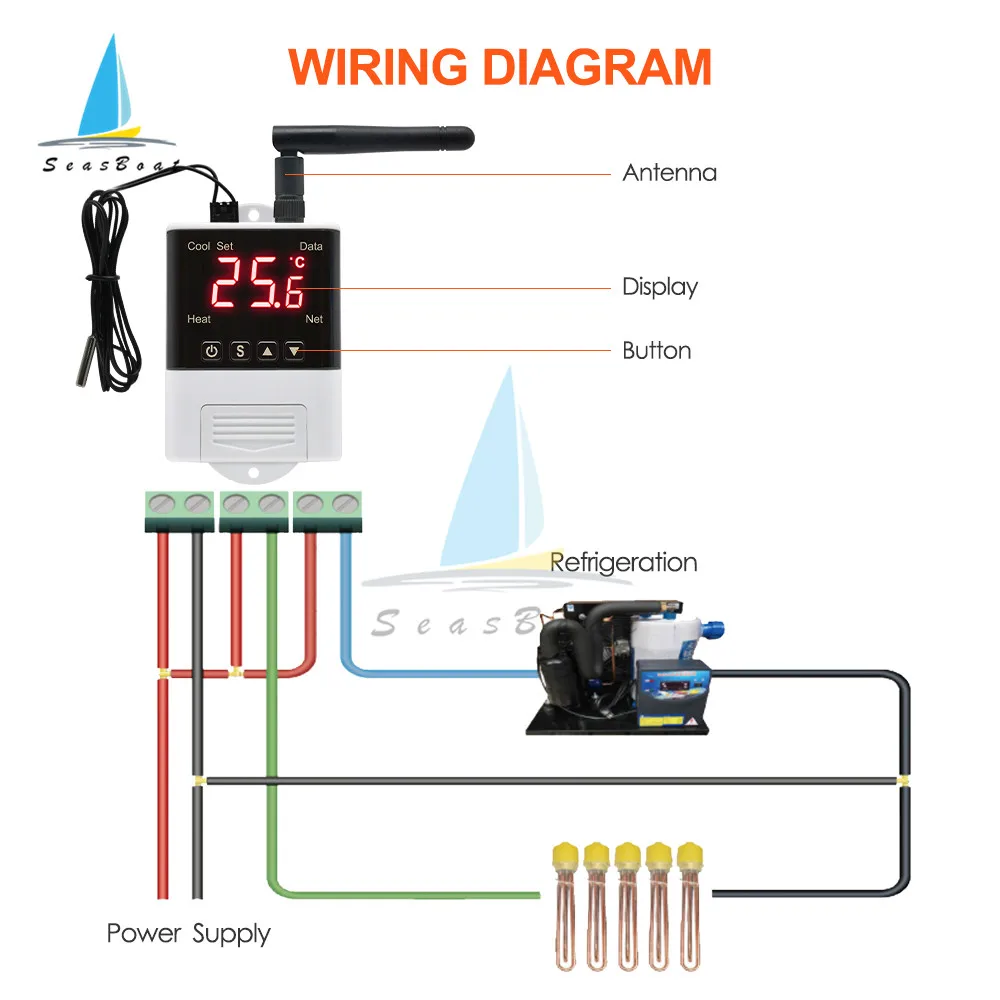

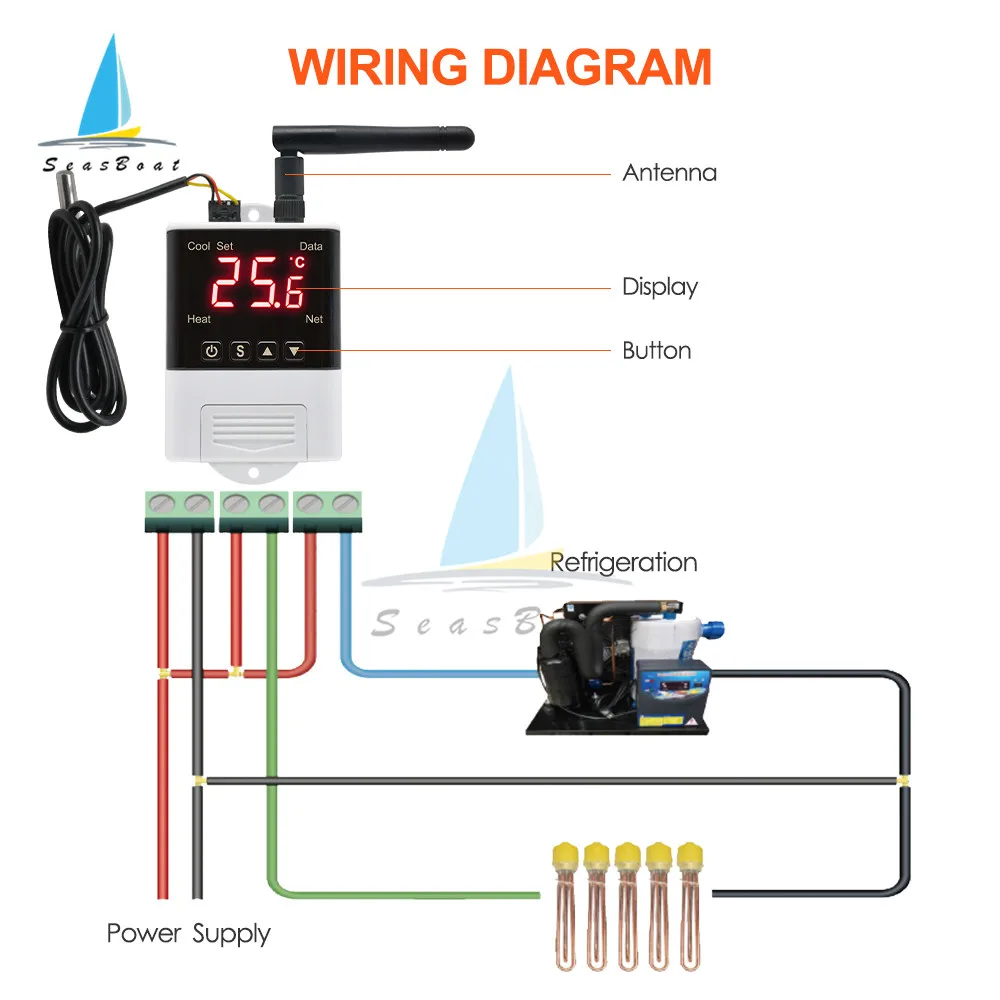

Строго различать провод датчика, шнур питания и интерфейс выходного реле, не может быть подключен неправильно, реле не должно быть перегружено
Все изменения проводки должны быть выполнены при отключении питания

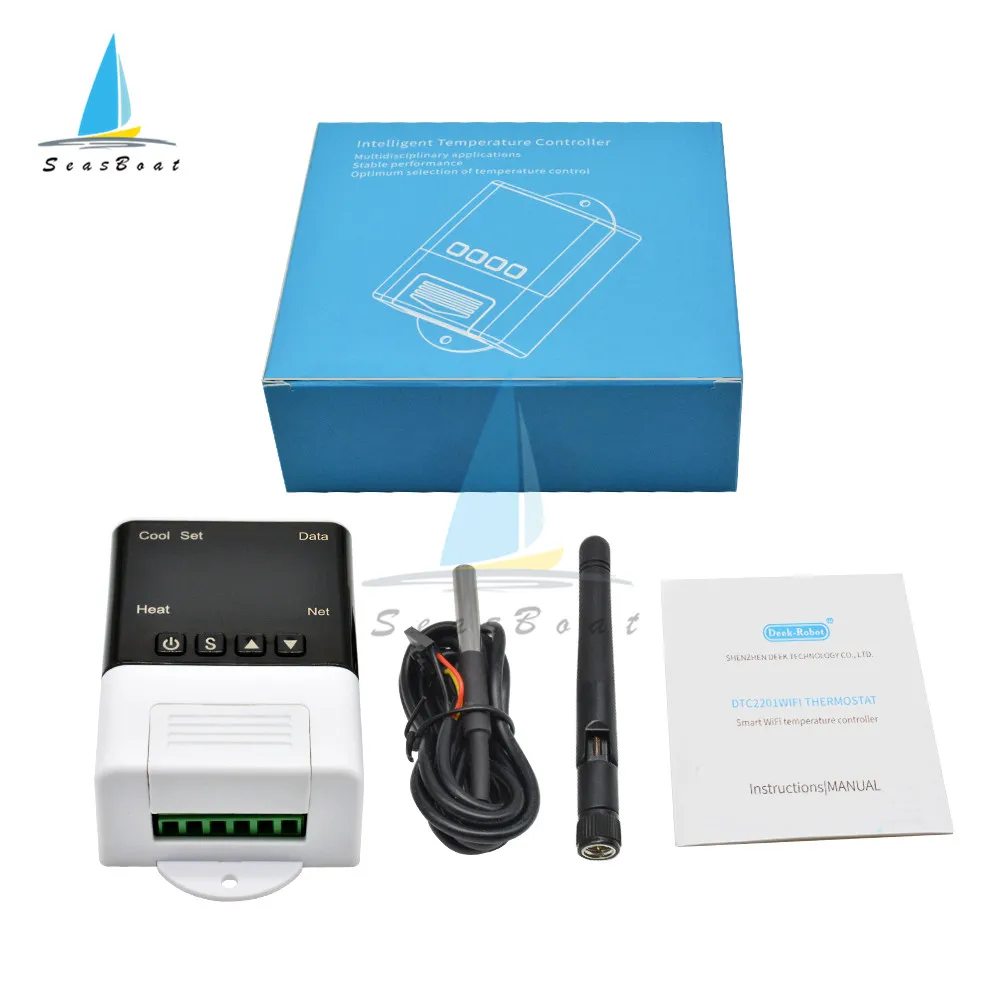

Посылка входит:

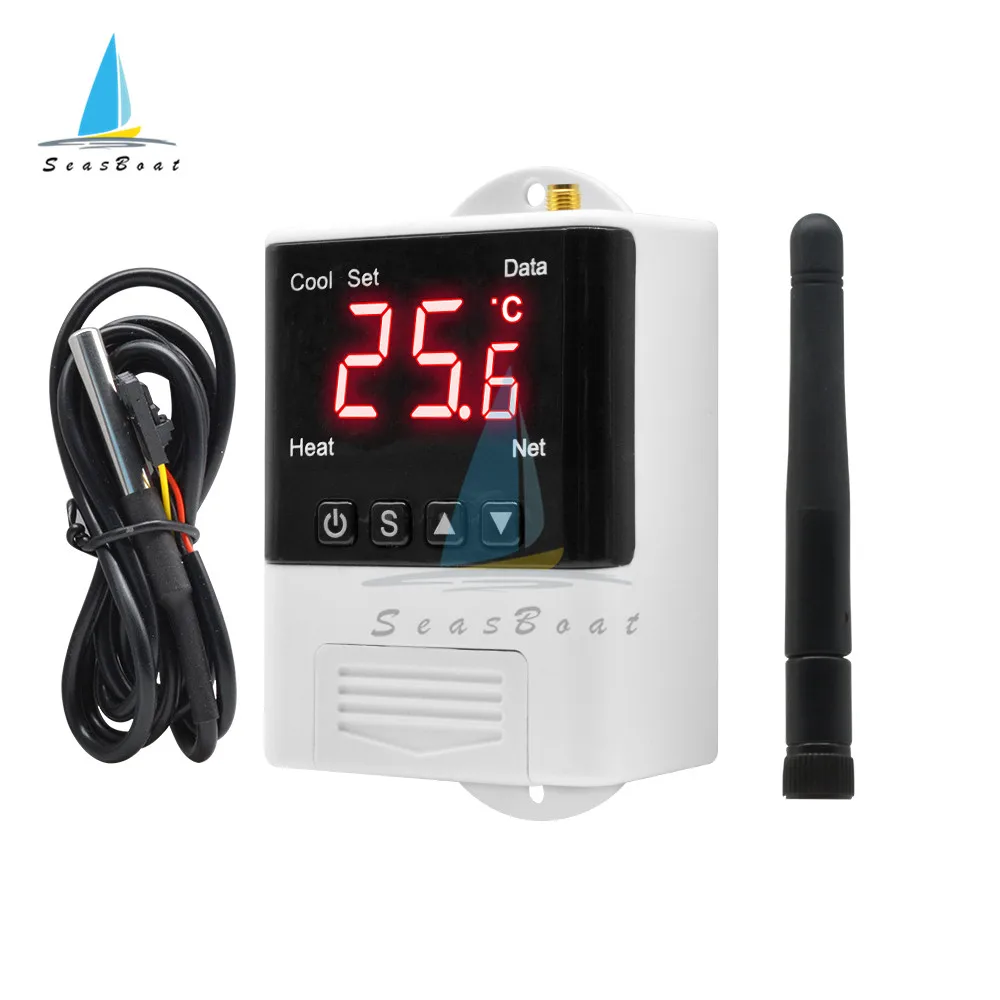

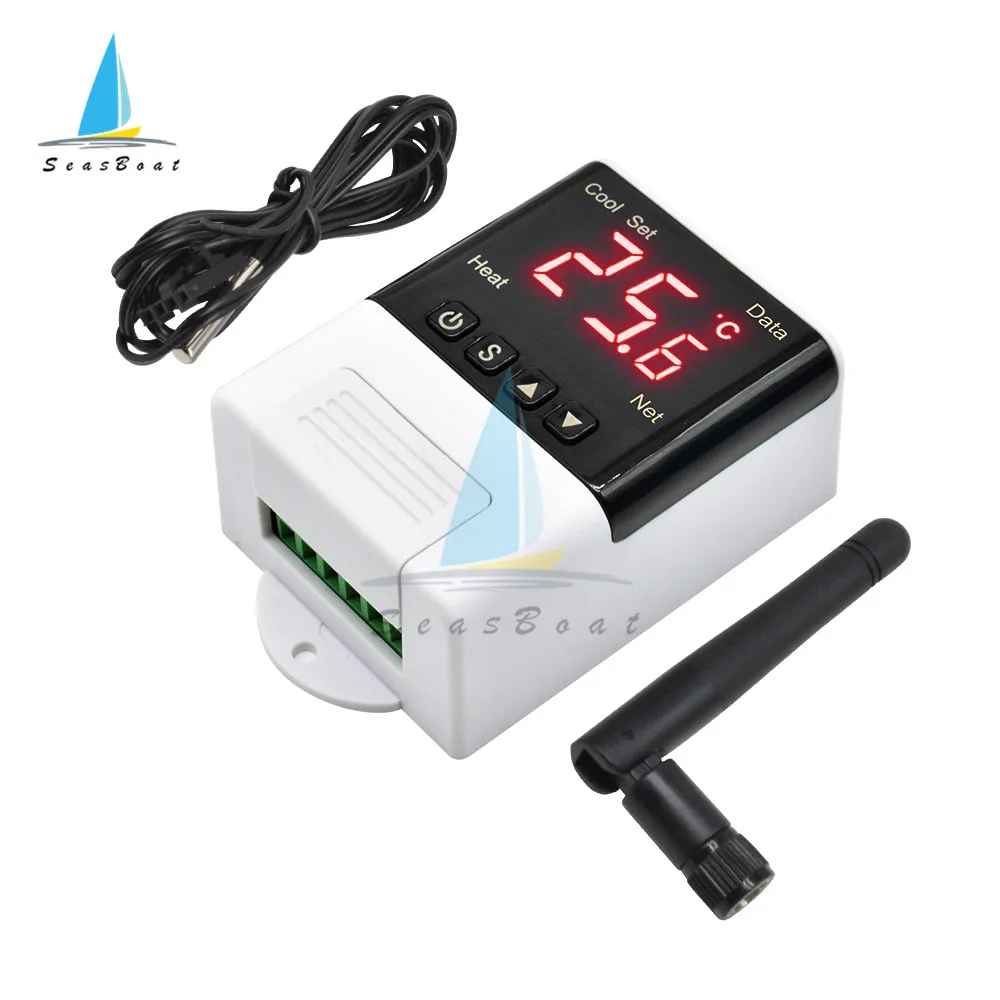

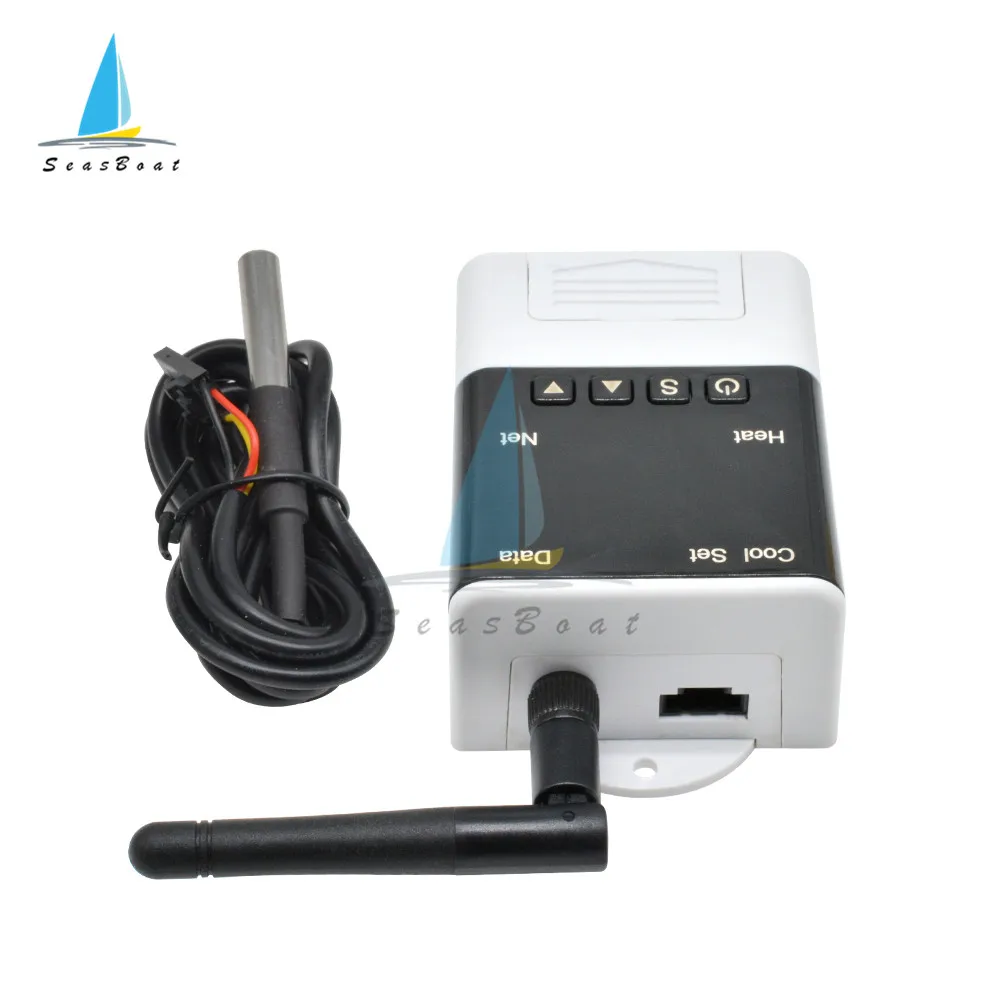

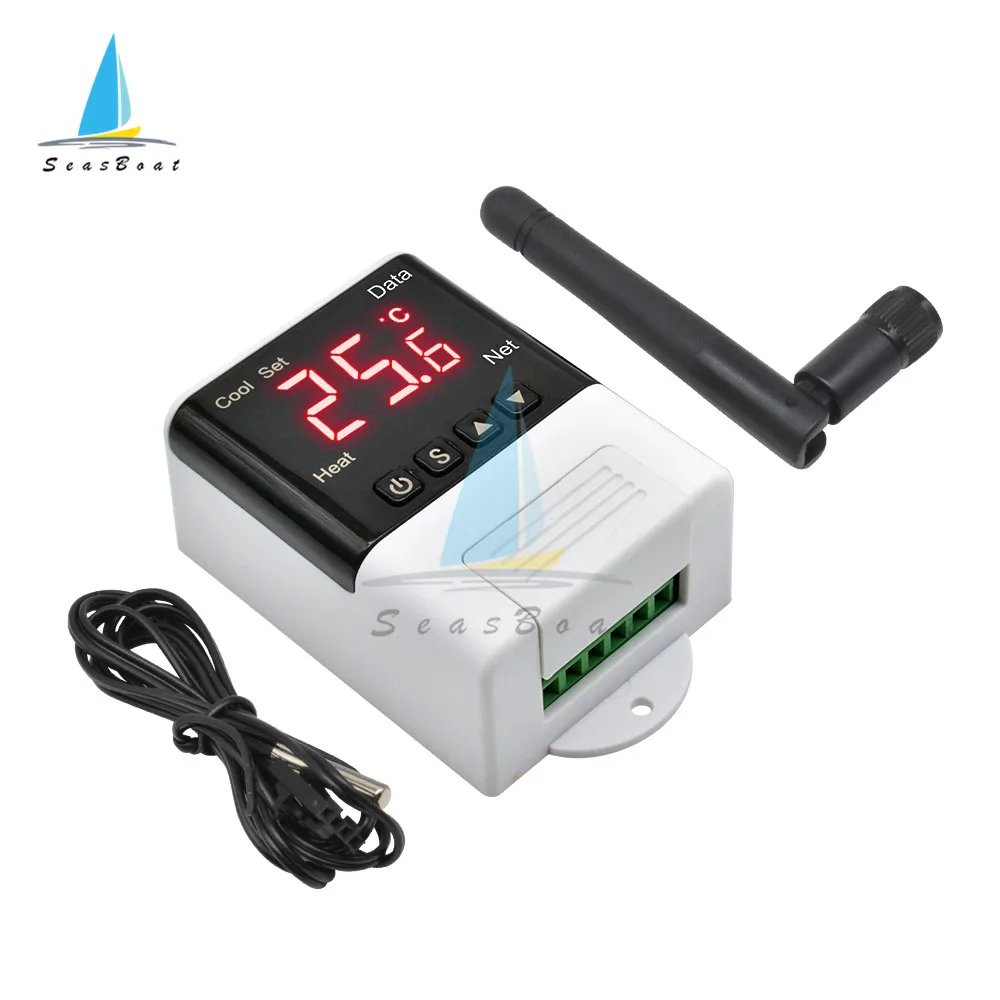

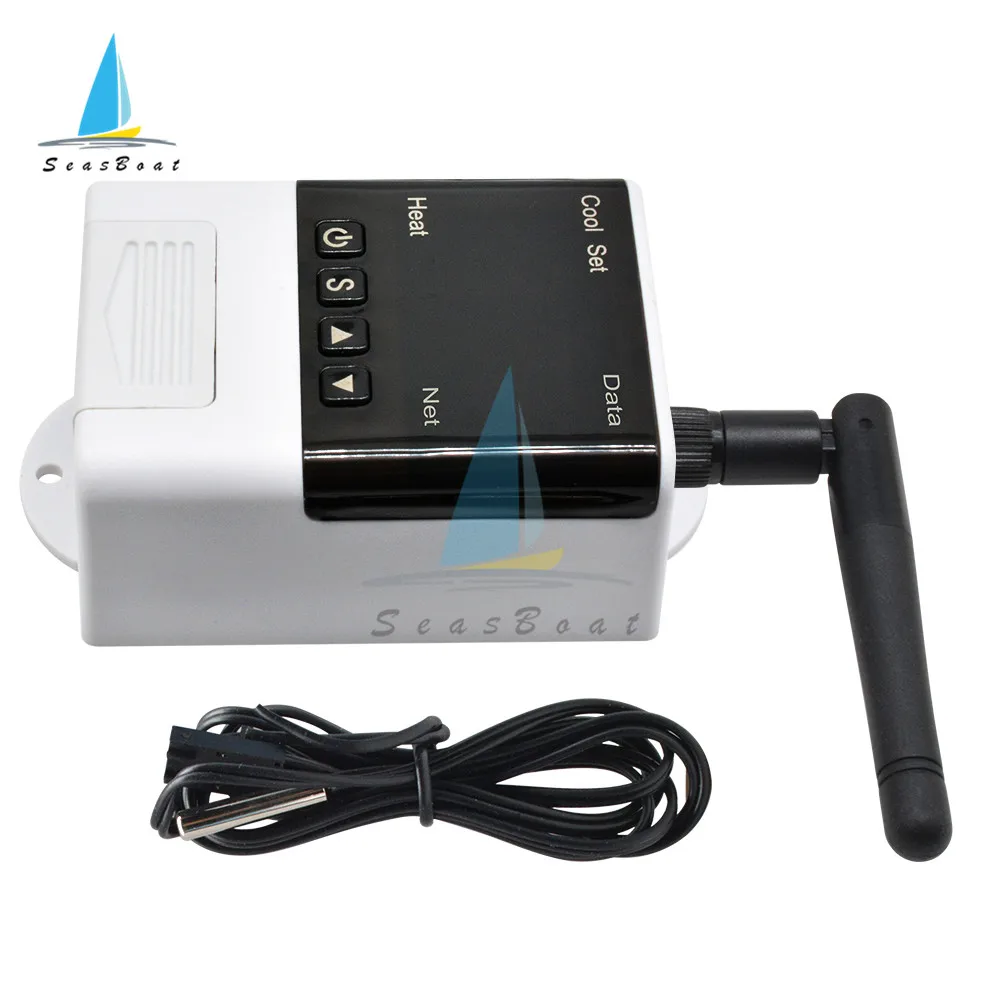

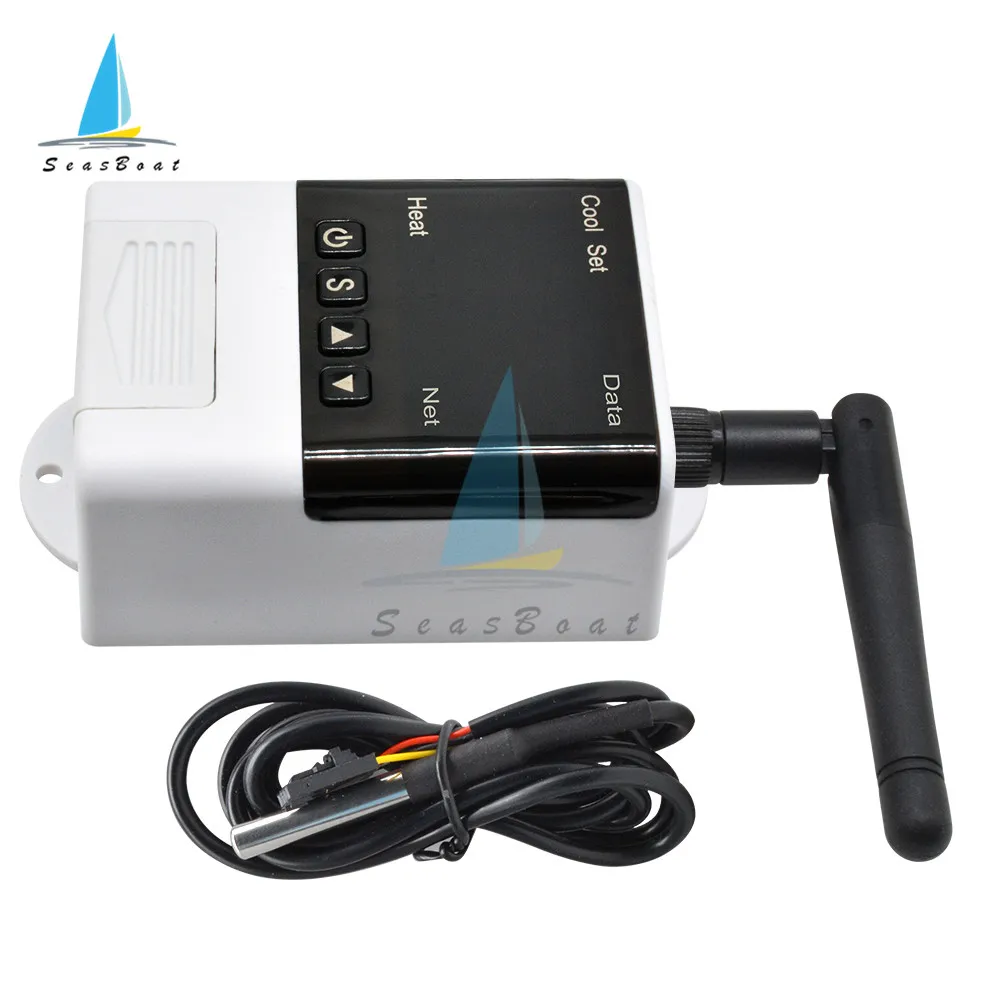

1 x беспроводной цифровой регулятор температуры
1 x кабель датчика температуры
