Спецификация:
Название продукта: термостат
Модель продукта: DTC1201 / DTC2201
Напряжение источника питания: 110 -230 В переменного тока
Диапазон температур: -40 ℃ -99 ℃
Точность измерения температуры: ± 1 ℃ (-40 ℃ -70 ℃)
Длина сенсорного кабеля: 100 см
Тип кабеля датчика: NTC / DS18B20 (опционально)

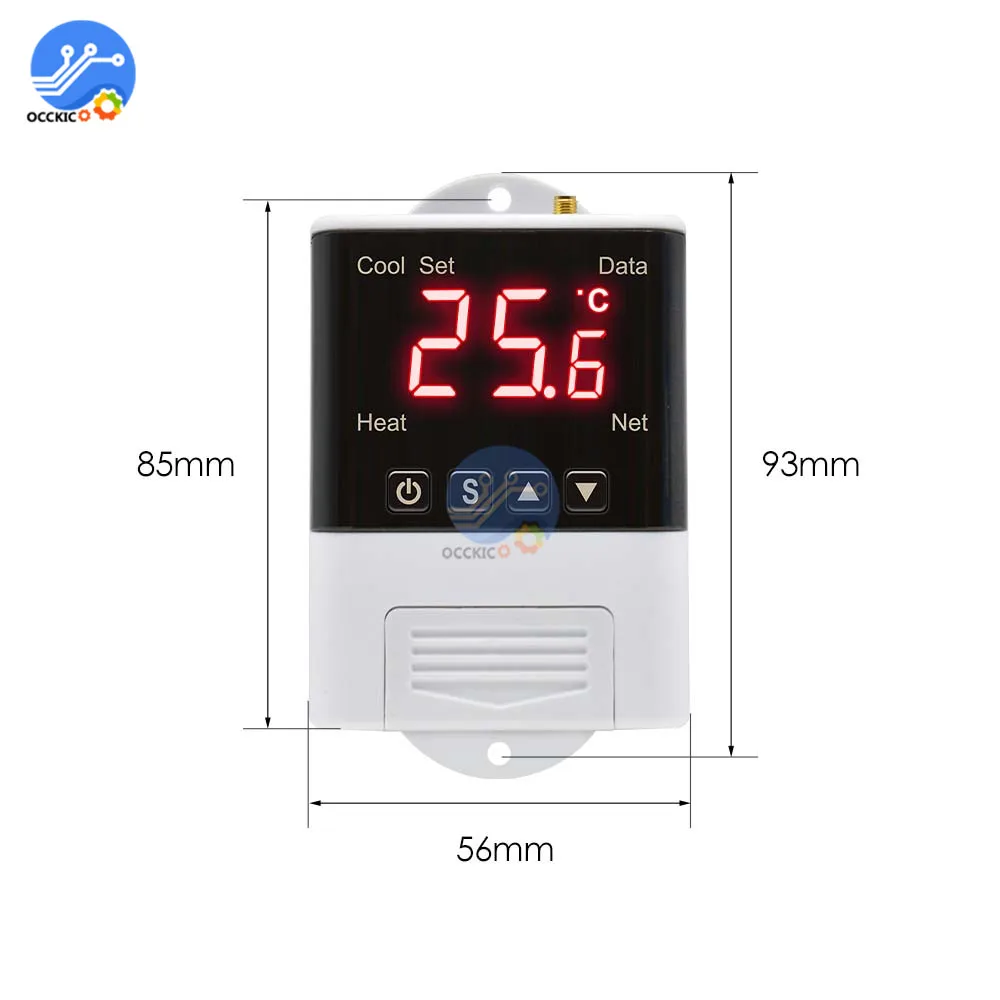

Размер: 93 мм * 56 мм * 34 мм
Выходная мощность: охлаждение (10A/250VAC) Нагревание (10A/250VAC)
Параметры настройки:
Когда термостат работает нормально, нажмите и удерживайте кнопку «S» более 3 секунд, чтобы войти в режим модификации параметров, включен индикатор «SET», цифровая трубка отображает код первого меню, нажмите кнопку «∧» или «∨», код пункта меню можно отрегулировать вверх или вниз, Нажмите кнопку «», чтобы отобразить настройки параметров текущего меню, удерживайте клавишу «», затем нажмите кнопку «short» или «key», чтобы увеличить или уменьшить и отобразить значение параметров текущего меню; Нажмите и удерживайте кнопку «S», И нажмите кнопку 'long' or' ∨ ', чтобы быстро увеличить или уменьшить и отобразить значение параметра текущего меню.
Одновременно нажмите и удерживайте кнопки «∧» и «∨», затем включите, и параметры будут восстановлены до заводских настроек.
Инструкции по эксплуатации:
Когда термостат работает нормально, нажмите и удерживайте кнопку питания более 3 секунд, чтобы выключить термостат. Когда термостат выключен, нажмите и удерживайте кнопку питания более 3 секунд, чтобы включить термостат.
Когда термостат работает нормально, цифровая трубка Отображает текущее значение измерения температуры и выполняет автоматическое распознавание и Преобразование режима охлаждения и нагрева.
Когда измеренная температура ≥ заданное значение температуры + заданное значение перепада температур, введите охлаждающее состояние, индикатор охлаждения загорается, реле охлаждения, как правило, открывается контакт; Индикатор охлаждения мигает, указывает, что холодильное оборудование находится в состоянии задержки защиты пресса; Когда температура измеряется ≤ значение настройки температуры, индикатор охлаждения выключен, и нормально открытый контакт реле охлаждения отключен.
Когда измеренная температура ≤ заданное значение температуры-заданное значение температуры входит в состояние нагрева, индикатор тепла загорается, реле для нагрева, как правило, открытый контакт закрыт; Когда измеренная температура ≥ заданное значение температуры, индикатор нагрева выключается, реле для нагрева, как правило, открывают контакт.
Состояние Индикатора:
Крутой индикатор (Индикаторы охлаждения и тепла не могут быть включены одновременно):
ВКЛ: охлаждающая работа
Выключение: охлаждение
Мигание: задержка нажатия
Индикатор тепла:
ВКЛ: нагревательная работа
Выключение: нагрев
Набор индикаторов:
On: статус настройки параметров
Индикатор данных (желтый светильник: сетевой индикатор распределения):
Указатель передачи данных
Чистый индикатор (показывающий, успешно ли приложение подключено к устройству):
On: online
Мигание: офлайн
Функция меню:
1. Настройка температуры (температура окружающей среды, требуемая пользователем): пользователь может настроить его на термостате или приложении, диапазон регулировки от-40 до 99,9 градусов Цельсия
2. Настройка разности температур: Установите разницу между температурой нагрева и охлаждения при работе при постоянной температуре; Например, целевая температура составляет 40 градусов, разница температур устанавливается до 2 градусов, прекратите нагревание после нагревания до 40 градусов и введите режим постоянной температуры, Когда температура опускается до 38 градусов, повторно Войдите в режим нагрева, это значение отличается на 2 градуса, это значение может быть скорректировано хостом или приложением, диапазон регулировки от 0 до 10 градусов Цельсия
3. Задержка компрессора: Эта функция обычно используется для охлаждения компрессора. Если регулятор температуры используется для холодильной камеры, это значение должно быть установлено. Общее значение установки составляет 3-6 минут в зависимости от обратного давления компрессора. Приложение для регулировки, диапазон регулировки от 0 до 10 минут
4. Коррекция температуры: используется для корректировки значения температуры, обнаруженного в настоящее время термостатом, диапазон коррекции от 0 до 10 градусов Цельсия

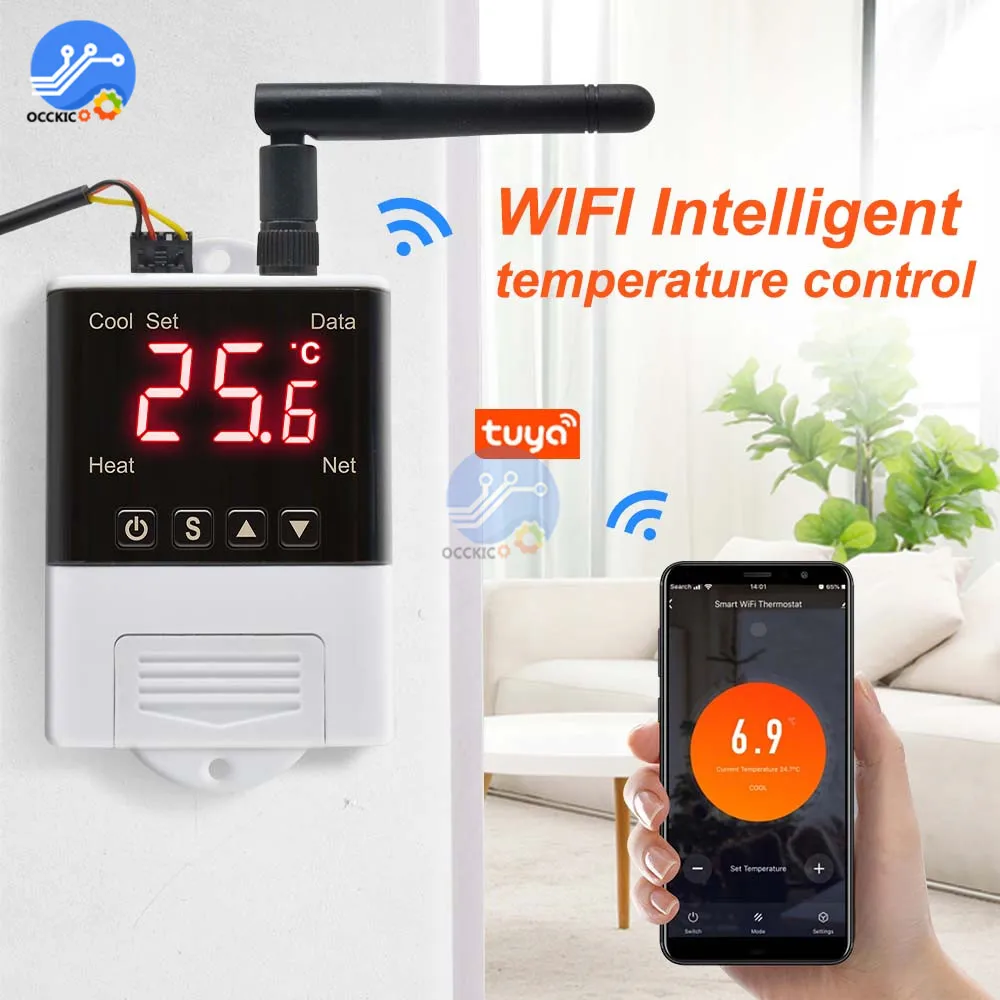

Инструкции по распределению
1. Пожалуйста, загрузите приложение «Tuya Smart» в магазине приложений и зарегистрируйтесь для входа в систему.
2. Нажмите Добавить устройство.
3. Сначала Включите устройство, затем выключите через 10 секунд, а затем включите.
4. Длительное нажатие и в то же время, через 5 секунд индикатор конфигурации мигает раз в 2 секунды, затем нажмите мобильное приложение для подтверждения конфигурации.
5. Дождитесь успешной конфигурации сети
Данные системы ремонта
После включения термостата сначала проверьте правильность настроек параметров. При обнаружении ошибки отображается «Er». В это время нажатие любой кнопки восстановит настройки параметров по умолчанию и будет работать нормально. В это время рекомендуется сбросить параметры.
Системный код, причина и действие
Датчик аварийной сигнализации: когда цепь зонда температуры имеет короткое замыкание или разомкнутое замыкание цепи, термостат начинает режим аварийной сигнализации о неисправности зонда, закрывает все состояния выполнения, цифровая трубка отображает «ee'', после удаления неисправности нажмите любую клавишу, чтобы вернуться в обычный рабочий режим.
Предельный сигнал о превышении температуры: когда измерение температуры превышает Диапазон измерения температуры, термостат активирует Режим предельного напряжения при превышении температуры, закрывает все состояния выполнения, цифровая трубка отображает «HH», когда температура вернется к нормальному диапазону измерения, нажмите любую клавишу нажатия, чтобы вернуться в обычный режим работы. (DS18B20)
Предостережение:
Этот термостат запрещено использовать в воде или чрезмерно влажной среде. Запрещено использовать при высокой температуре, сильных электромагнитных помех и сильной коррозионной среде.
Примечание:
Напряжение источника питания должно соответствовать напряжению, отмеченному термостатом, и обеспечить стабильность напряжения источника питания
Для того чтобы избежать возможных помех, рекомендуется, чтобы датчик и линия электропередачи сохраняли соответствующее расстояние

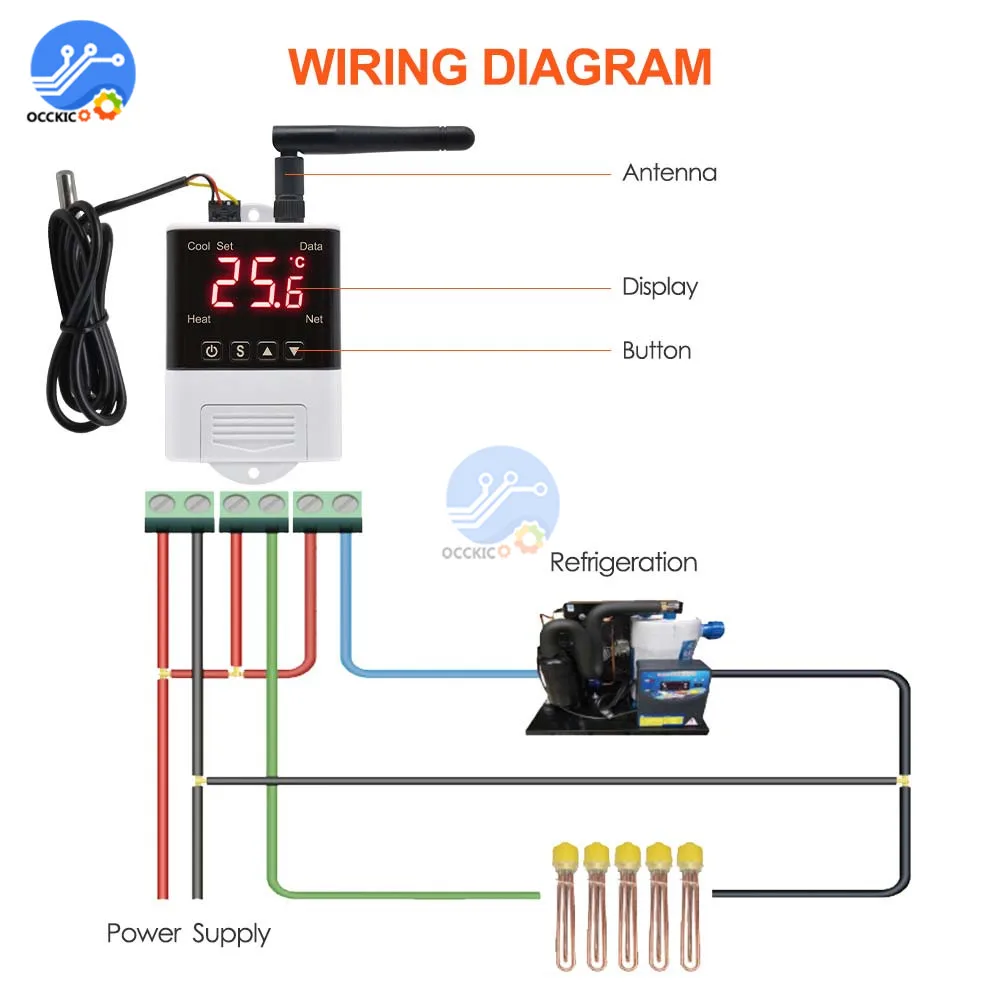

Строго различать свинец датчика, шнур питания и выходной релейный интерфейс, не может быть подключен неправильно, реле не должно быть перегружено
Все изменения проводки должны быть сделаны с отключением питания

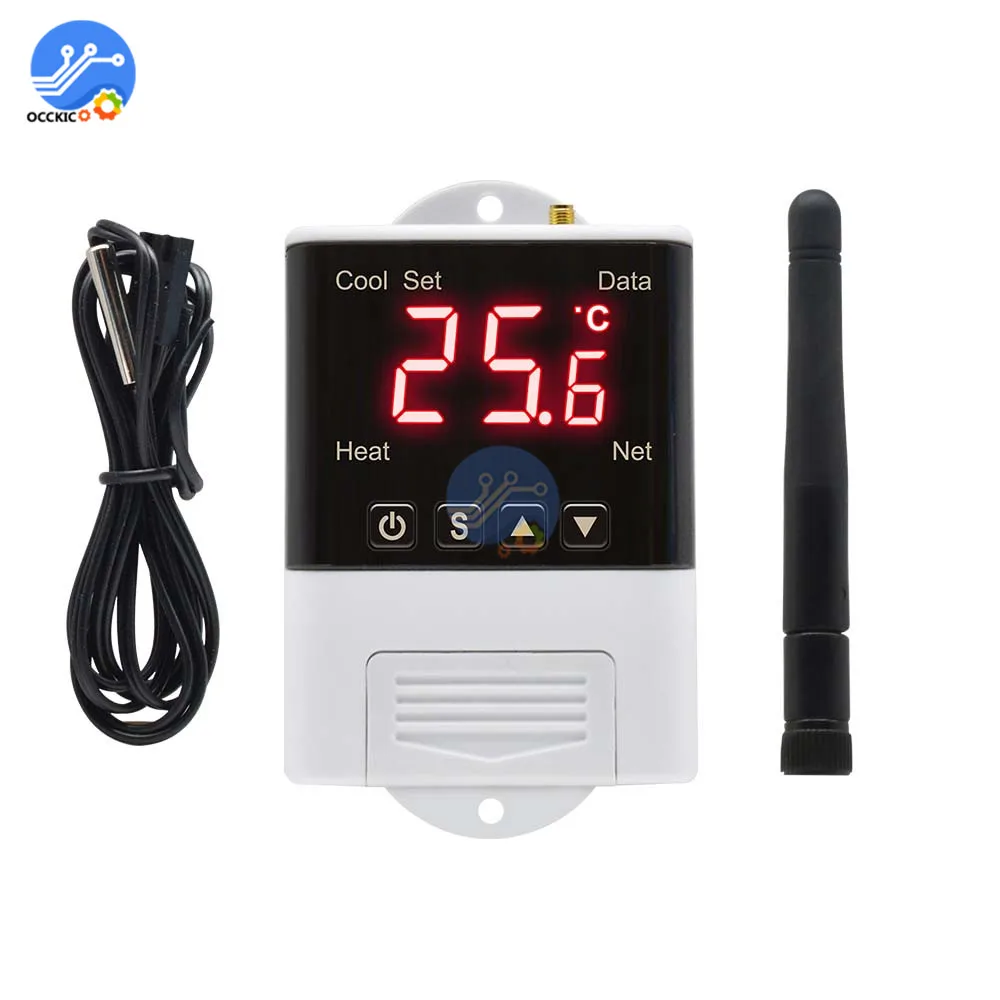

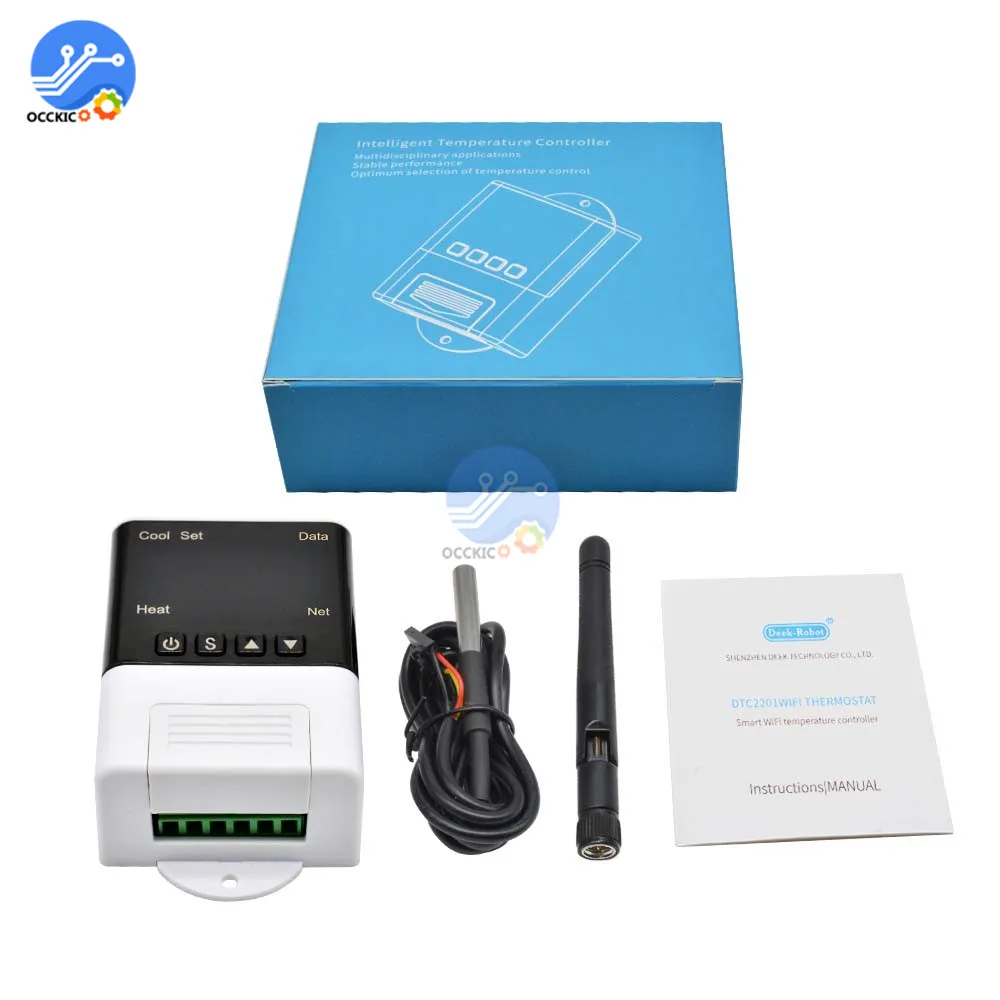

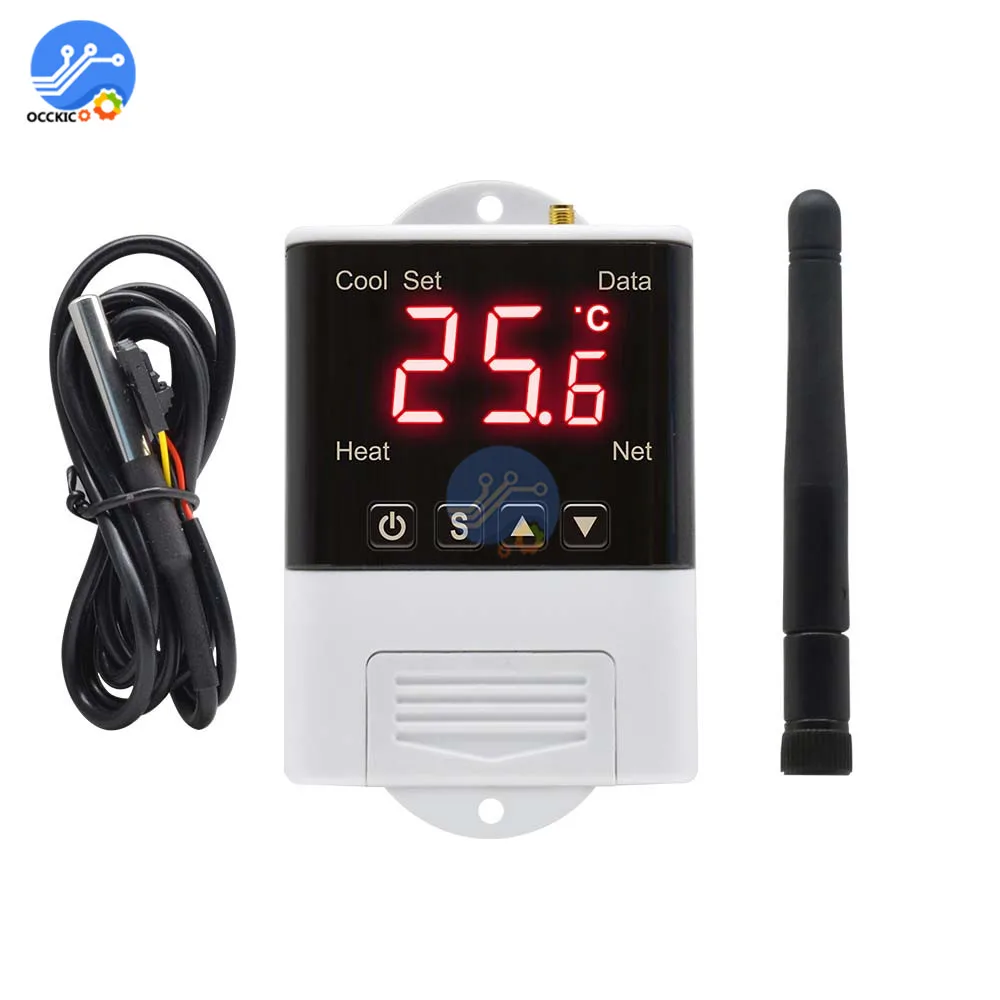

Посылка включает в себя:
1 * беспроводной цифровой контроллер температуры
1 * кабель датчика температуры
