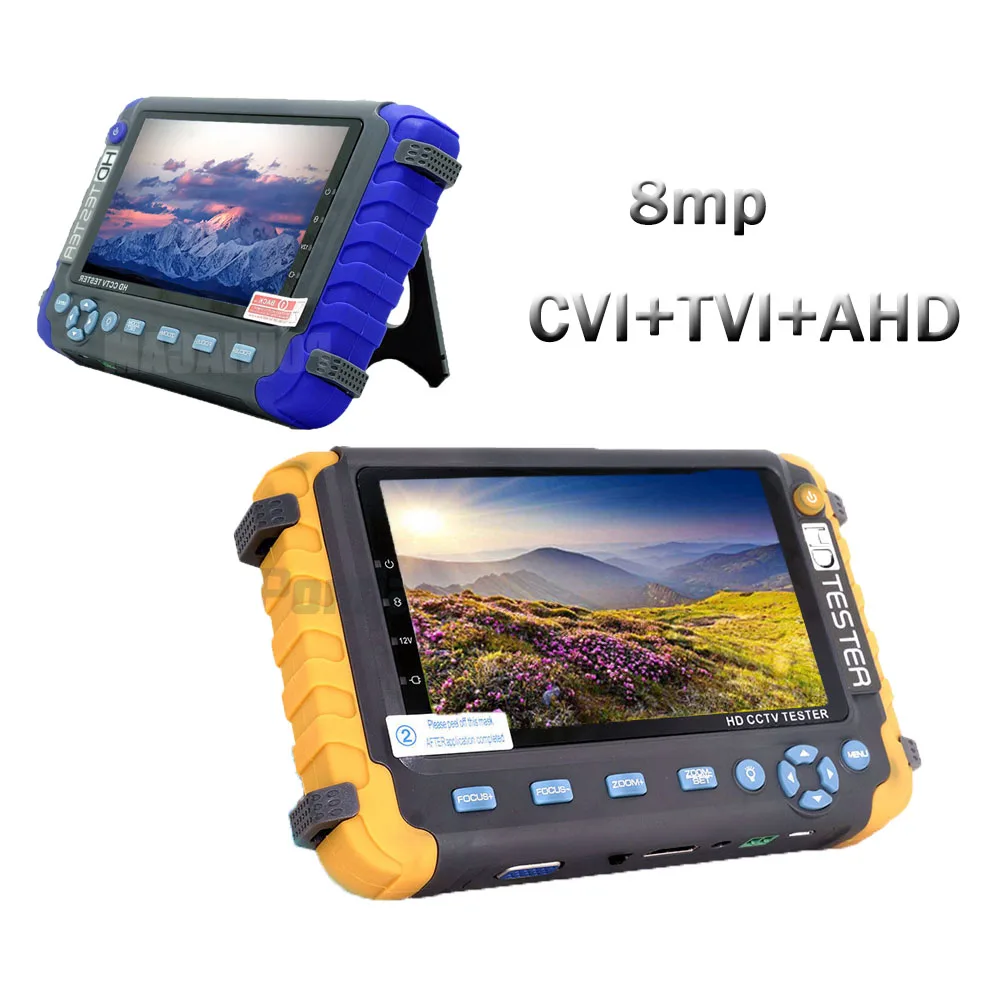

4 в 1 Cvbs Ahd Tvi Cvi 8mp Cctv Test er Ahd монитор IV8W видеомонитор тестирование Кабеля UTP CCTV тестер монитор Cctv для камеры

Обзор продукта

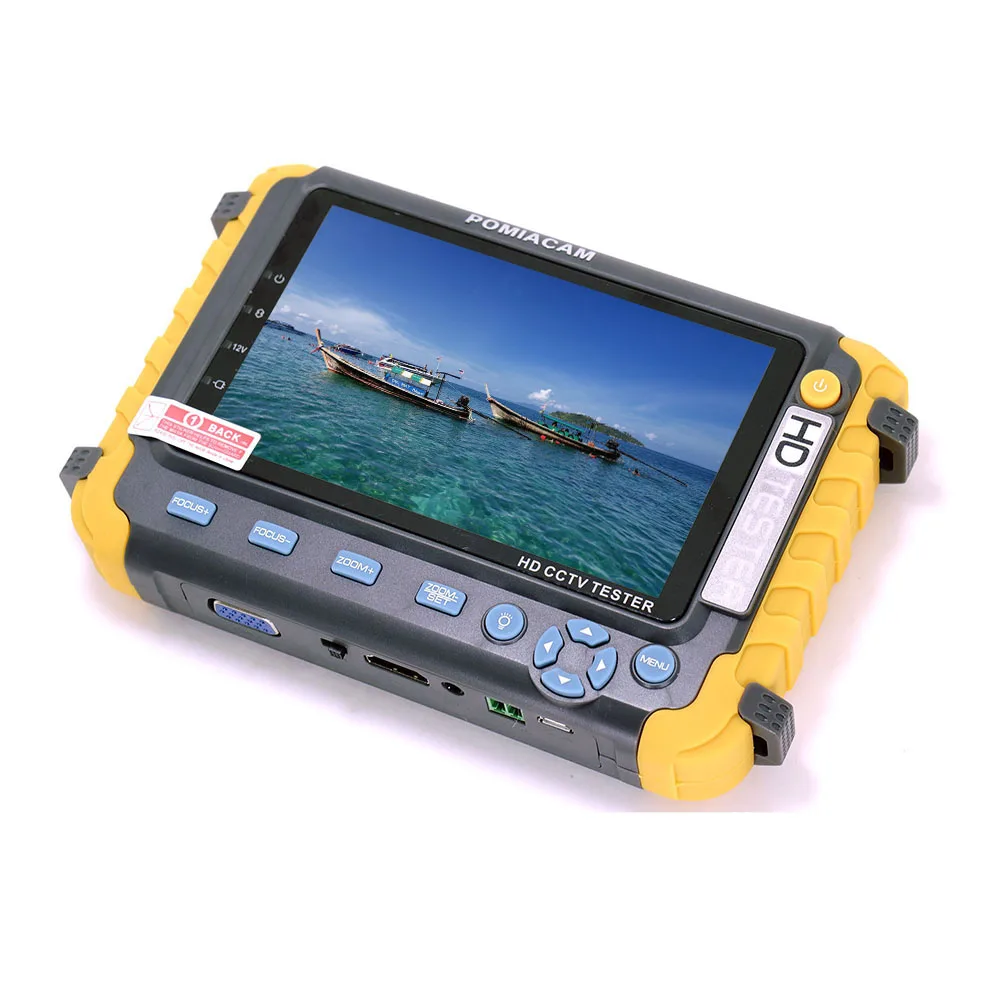

Новый HD коаксиальный тестер разработан для установки на месте и обслуживания HD коаксиальной камеры, имея TVI, AHD,CVI. Он также предоставляет множество полезных функций, таких как видеодисплей, Управление PTZ, выходная мощность DC12V, аудио тест, генератор изображений, вход видеосигнала VGA, вход сигнала HDMI1.0, поиск данных RS485, тестирование кабеля, светодиодный светильник и т. Д.

Характеристики:

Модель

IV8W

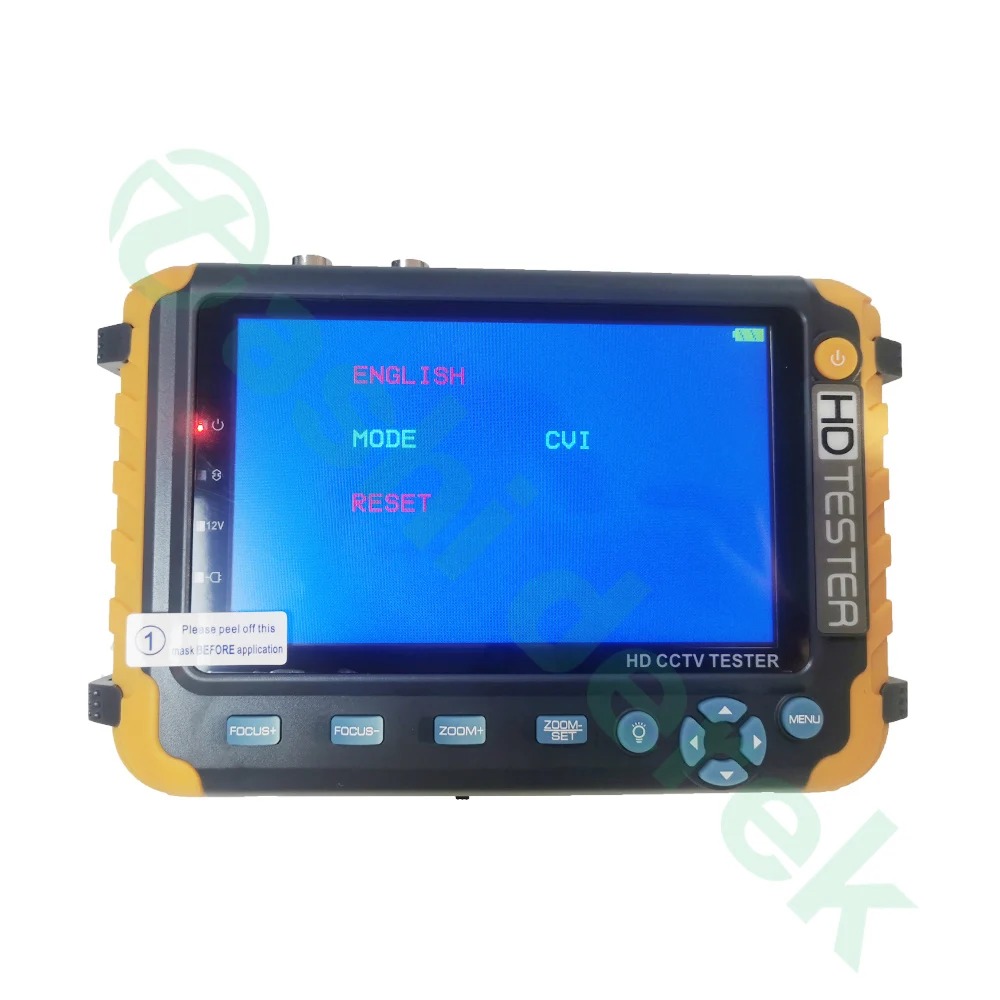

ЖК-экран

5,0 дюймов TFT-LCD, 800(RGB)x 480 Разрешение

Видео тест

NTSC/PAL (автоматическая адаптация)

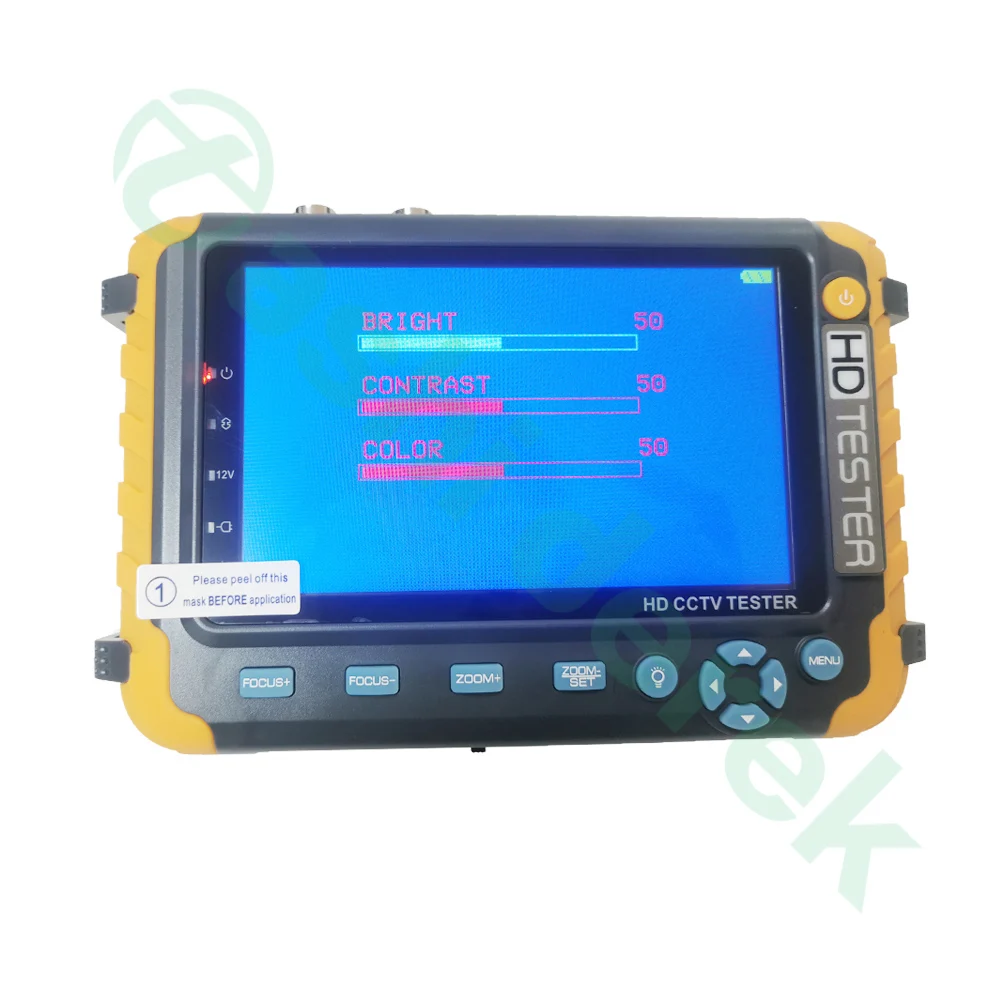

Регулировка ЖК-дисплея

Яркость, контрастность, насыщенность регулируется

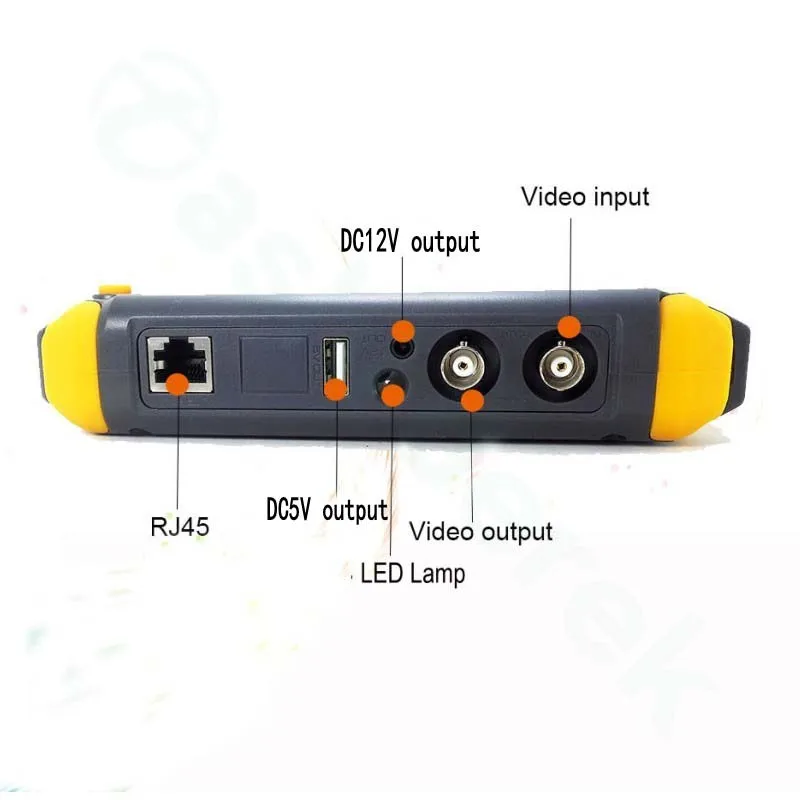

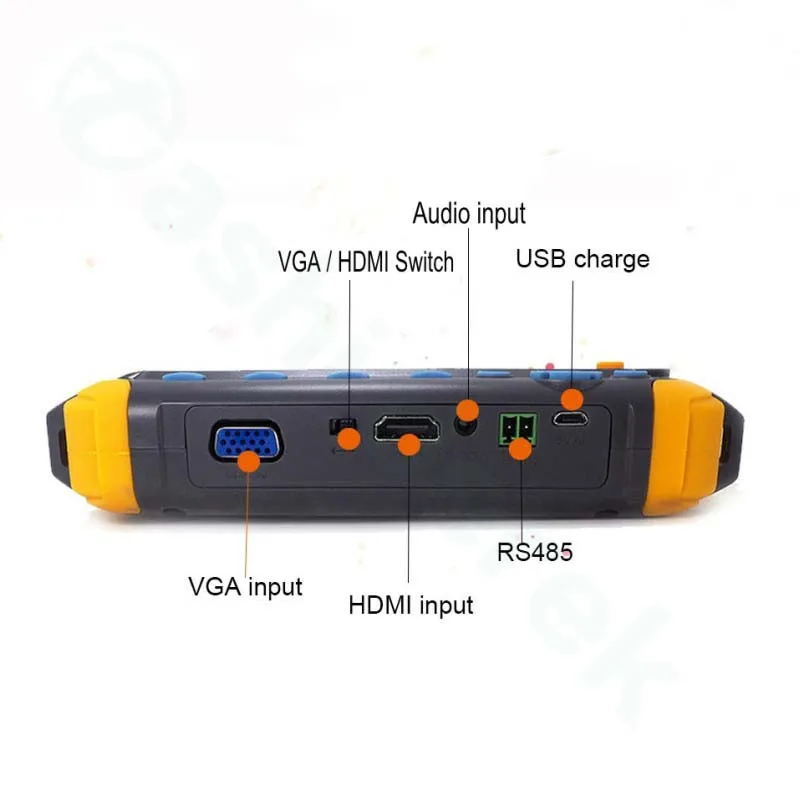

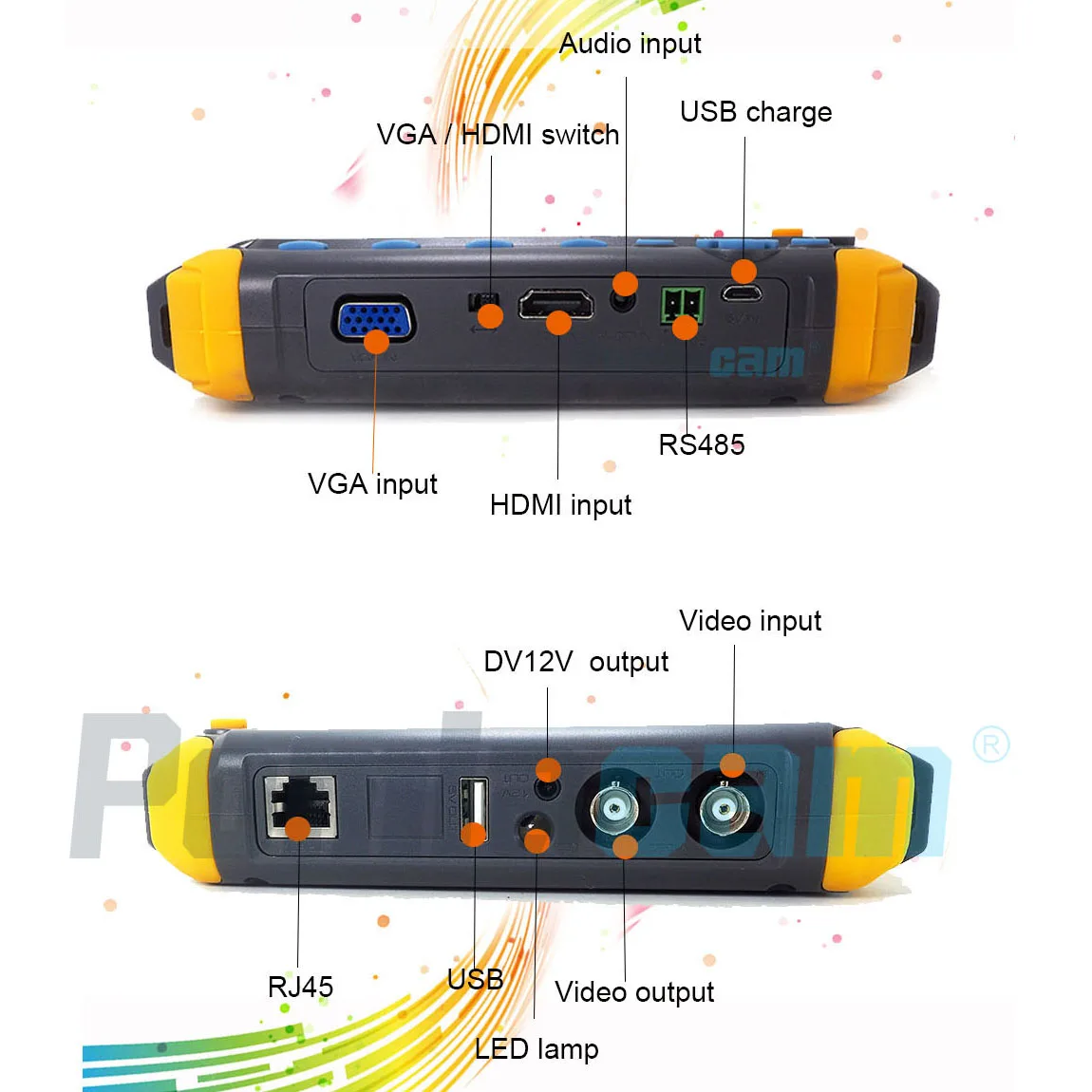

Видео вход/выход

1 канал BNC вход и 1 канал BNC выход

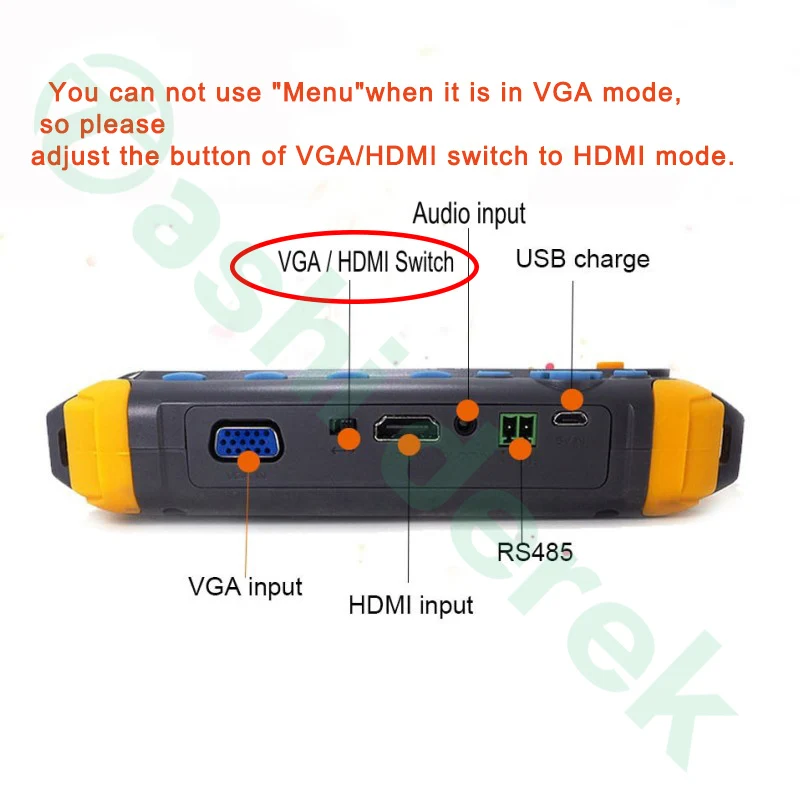

Вход VGA/HDMI

Максимальная поддержка видеовхода 1920X1080

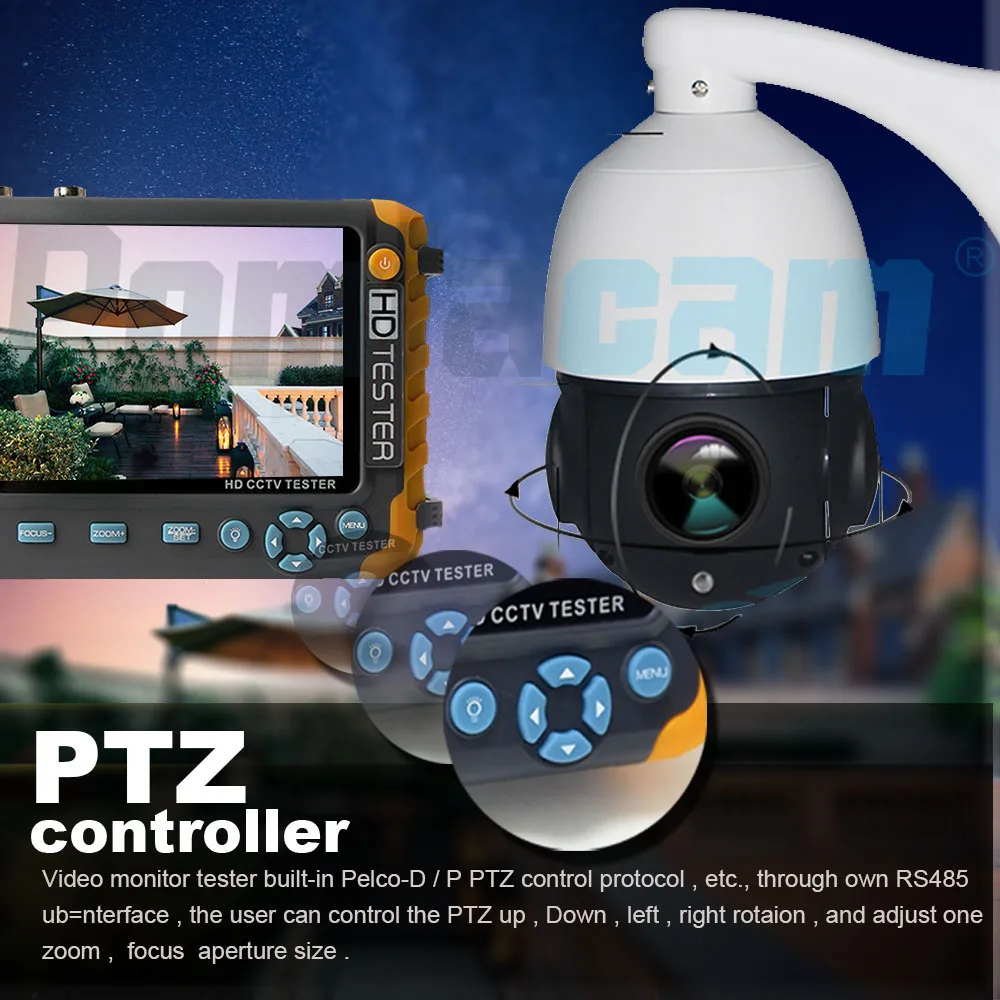

Контроллер PTZ

Поддержка RS485

Протокол PTZ

Совместимость с протоколами PELCO-D/P,

Скорость передачи данных

Скорость передачи данных: 600,1200, 2400, 4800, 9600, 14400bps

Генератор цветных стержней

Поддержка стандартного цветного индикатора формата PAL / NTSC

(Красный, зеленый, синий, белый, черный, серый) и тестирование вывода изображения

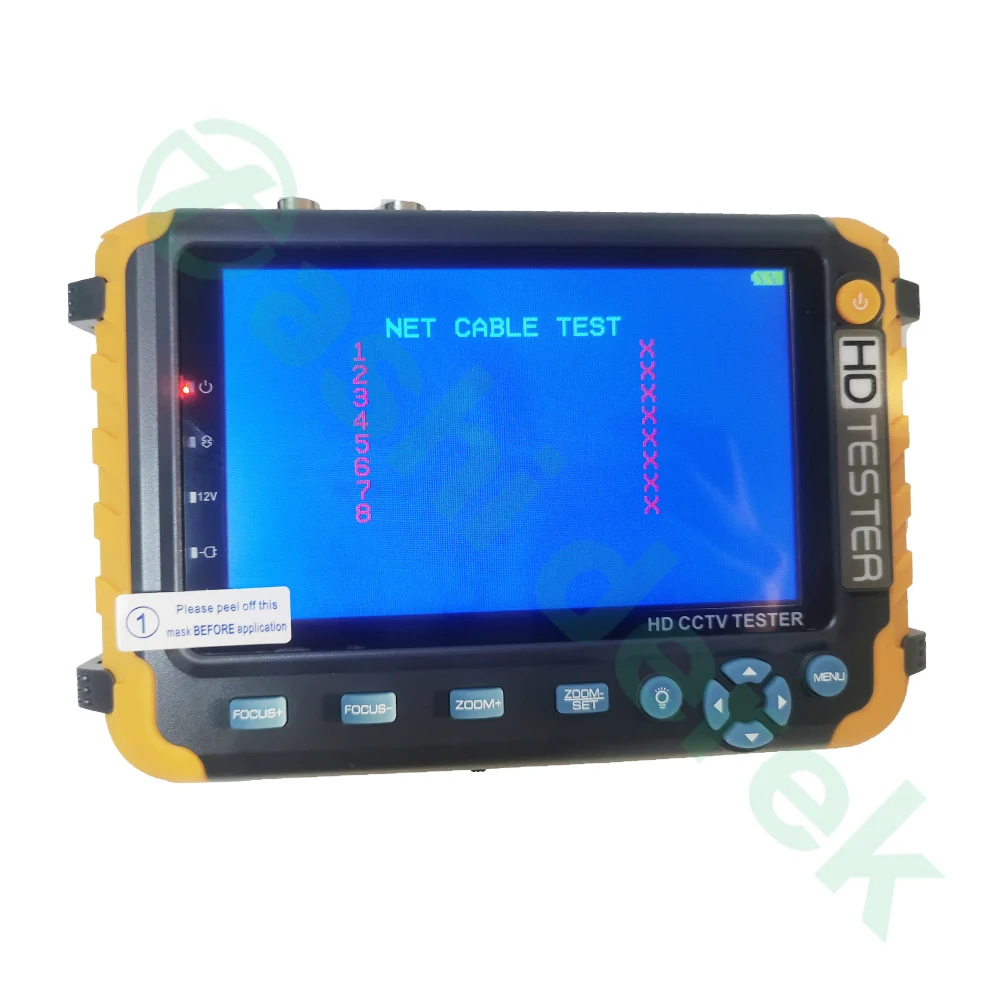

Тест кабеля UTP

Отображение состояния подключения кабеля UTP, типа кабеля и

Порядок проводов, а также считывание номера тестового блока.

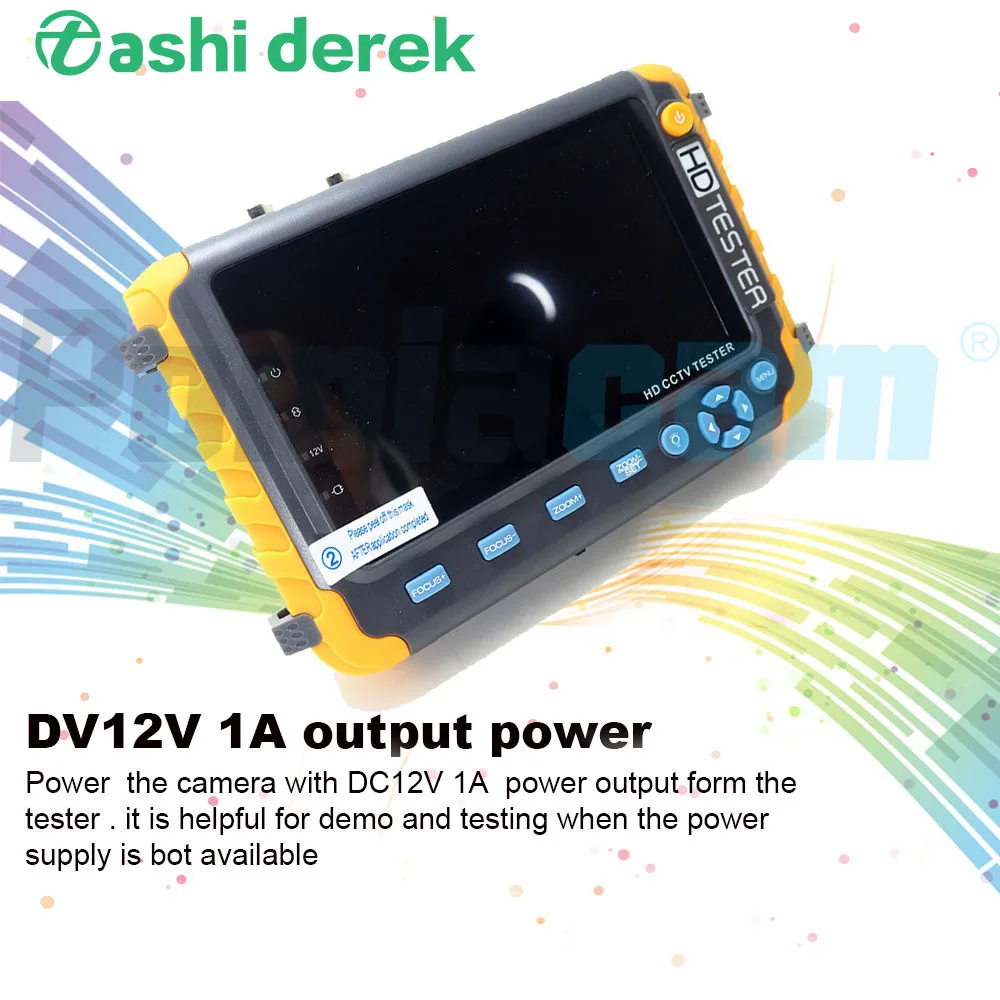

Выходная мощность DC12V

Выход DC12V1A мощность для камеры

Тест на аудиовход

1-канальный аудио сигнала

Коаксиальный тест HD

TVI тест

1 канал TVI вход (BNC интерфейс),

Поддержка 8 МП

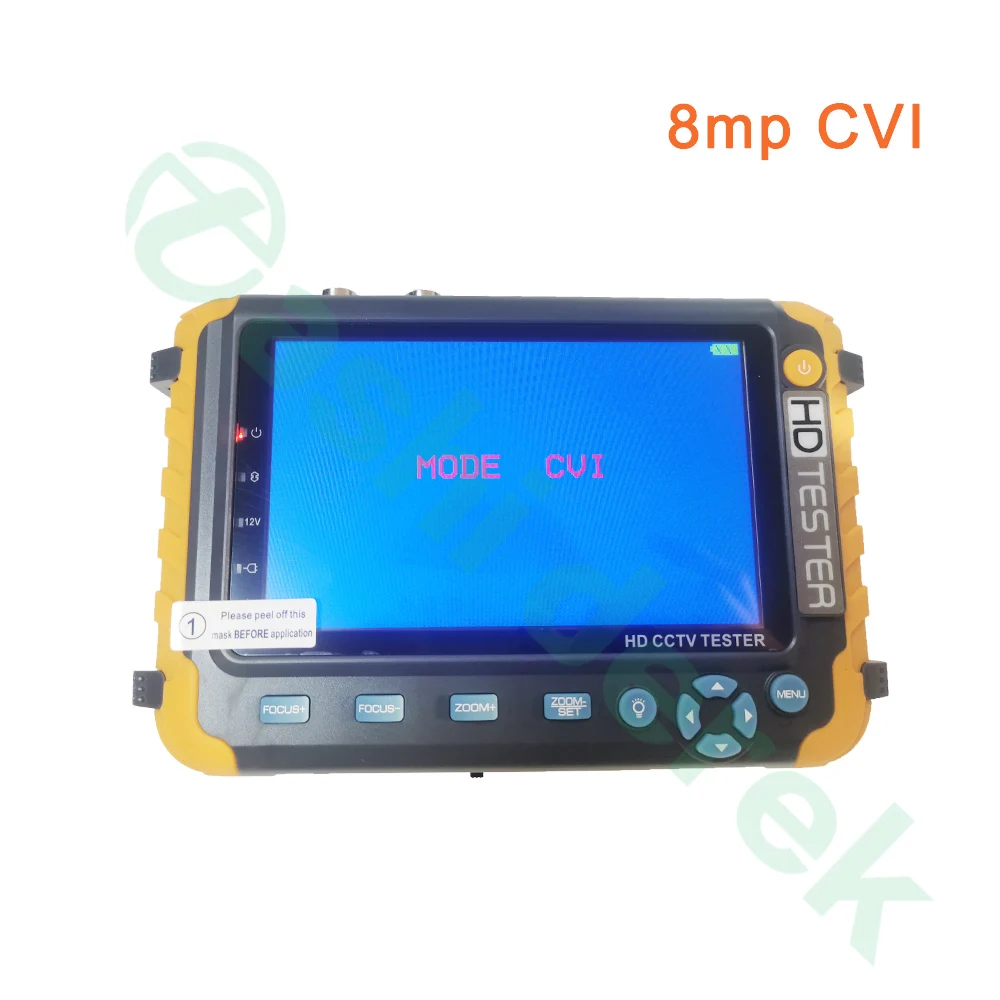

Тест CVI

1 канал TVI вход (BNC интерфейс),

Поддержка 8 МП

Тест AHD

1 канал AHD вход (BNC интерфейс),

Поддержка AHD 2,0 версии, 8 МП

Мощность

Адаптер питания

DC 5 В (1.5A)

Аккумулятор

Встроенный аккумулятор 18650 2600mA X 2,

После зарядки 3-4 часа, рабочее время длится 11 часов

Общий

Язык

Английский и китайский на выбор

Рабочая влажность

30%-90%

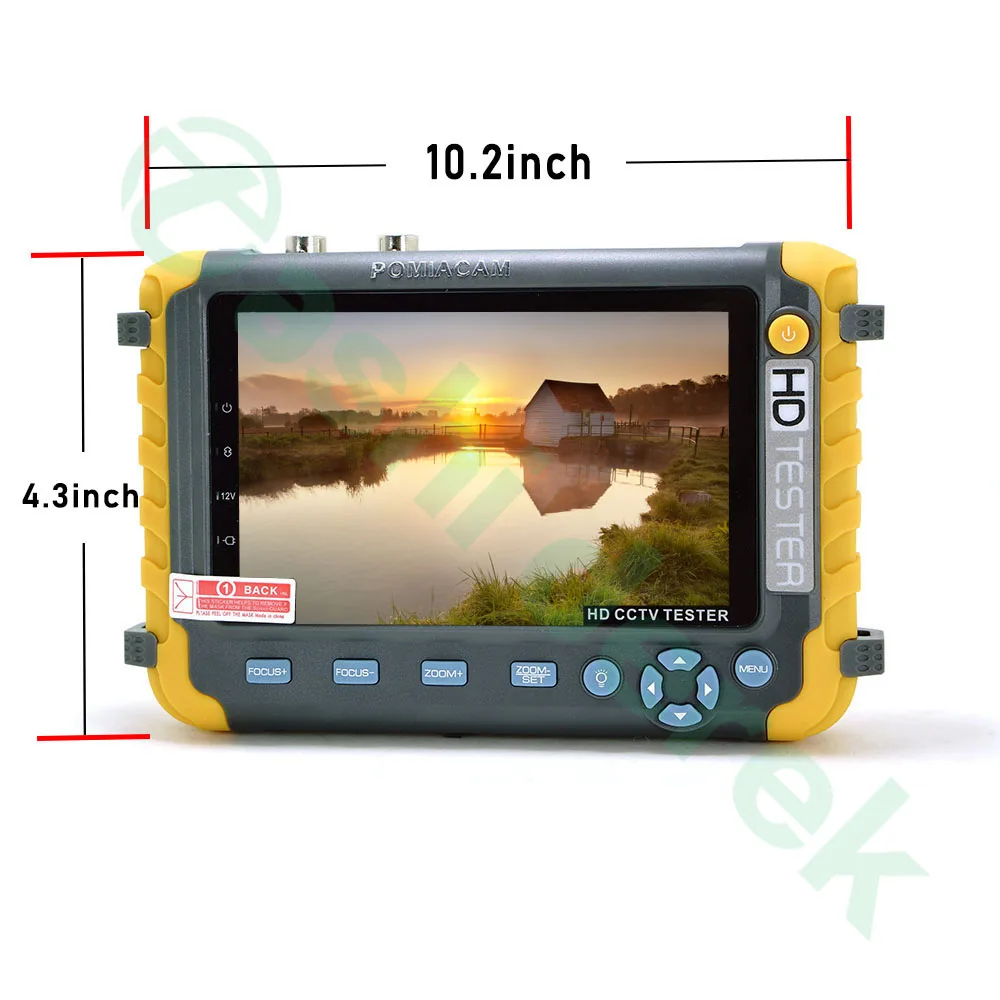

Размеры

194 мм x 112 мм x 48 мм/540 г

Funtions продукта

Тестирование видеосигнала Vedio монитор тестер, высокое разрешение 5,0 дюймов 800 (RGB) x480 широкий угол обзора дисплей, угол обзора больше, более интуитивно понятный и легко отображать качество изображения камеры. Контроллер PTZ Тестер для видеомонитора встроенный протокол управления Pelco-D / P PTZ и т. д., через свой собственный интерфейс RS485, пользователь может управлять PTZ вверх, вниз, влево, вправо, И отрегулируйте один машинный зум, фокус, размер диафрагмы. Генератор изображений Мультиформатный генератор изображений с выходом видео, отправка различных стандартных (например, g. PAL, NTSC) цветных графических секций Выходная мощность DC12V 1A (штепсельная Вилка US AU EU UK опционально) Питание камеры с выходом питания DC12V (1A) от тестера. Это полезно для демонстрации и тестирования, когда источник питания недоступен Тестирование звука Проверьте аудиовход с устройств пикап. Подключите тестер и устройство захвата с помощью аудиокабеля. Улучшенное тестирование сетевого кабеля При помощи тестового порта кабеля UTP на измерителе вы можете проверить подключение сетевого кабеля. Вход VGA/HDMI Поддержка VGA/HDMI 1,0 видео вход, после подключения VGA/HDMI видео, пожалуйста, переключатель для выбора режима HDMI или VGA. Максимальное разрешение-1920x1440(IV8W ) / 1920X1080 (IV8S) TVI Тест камеры Тестирование видеонаблюдения HD TVI, поддержка 8MP (IV8W ) / 720p 25, 30, 50,60fps/ 1080p 25,30fps (IV8S). При входном сигнале TVI тестер отобразит Изображение камеры HD TVI. Тест камеры AHD Тестирование видеонаблюдения HD, Поддержка версии AHD 2,0, 8MP (IV8W ) / 720p 25,30fps/ 1080p 25,30fps (IV8S) . При входном сигнале AHD тестер отобразит Изображение камеры AHD. Тест Камеры CVI Тестирование видеонаблюдения HD CVI, поддержка 8MP (IV8W ) / 720p 25, 30, 50,60fps/ 1080p 25,30fps (IV8S). При входном сигнале TVI тестер отобразит Изображение камеры HD TVI. Светодиодный светильник Это полезно для инженера для установки и обслуживания системы безопасности в ночное время. Светодиодный кнопка включения/выключения, простота в эксплуатации. Графический дисплей батареи Тестер имеет передовую схему контроля мощности и защиты, энергосберегающую низкую мощность, от 4 до 5 часов на одной зарядке, может использоваться обычно в течение 12 часов.

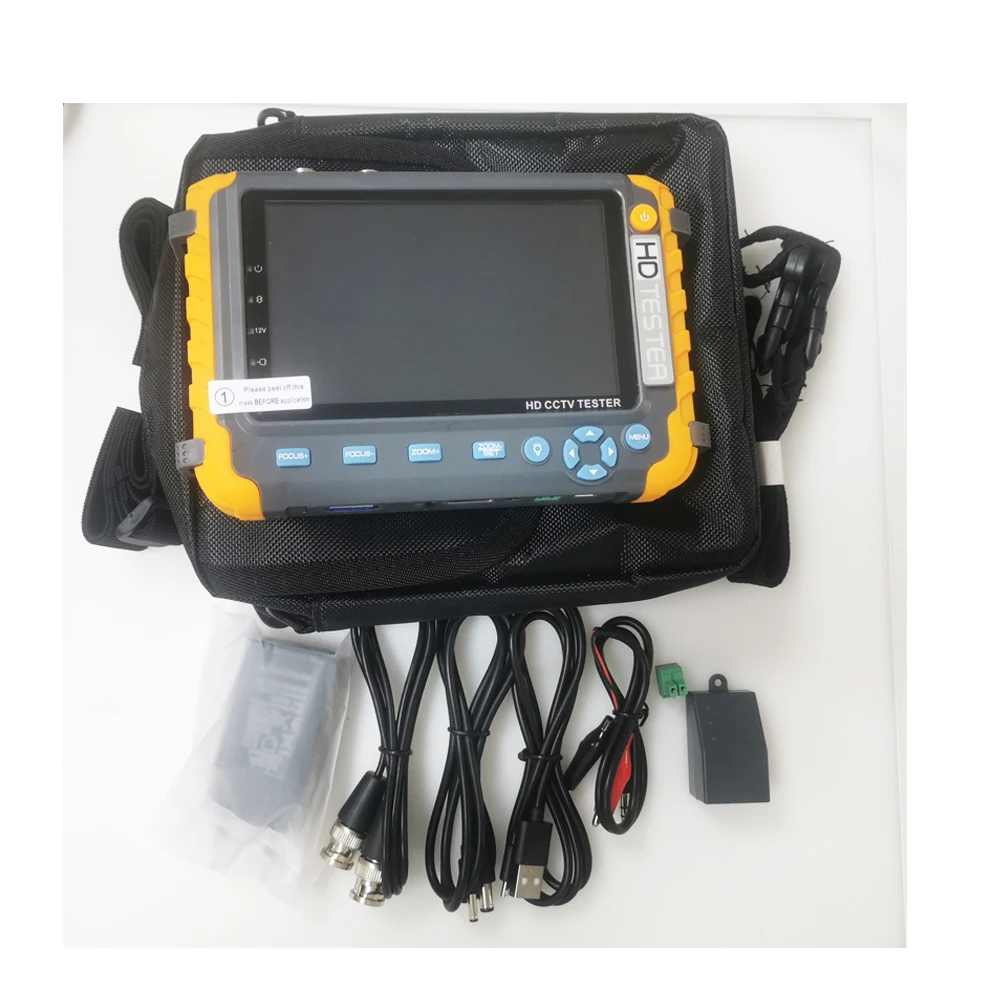

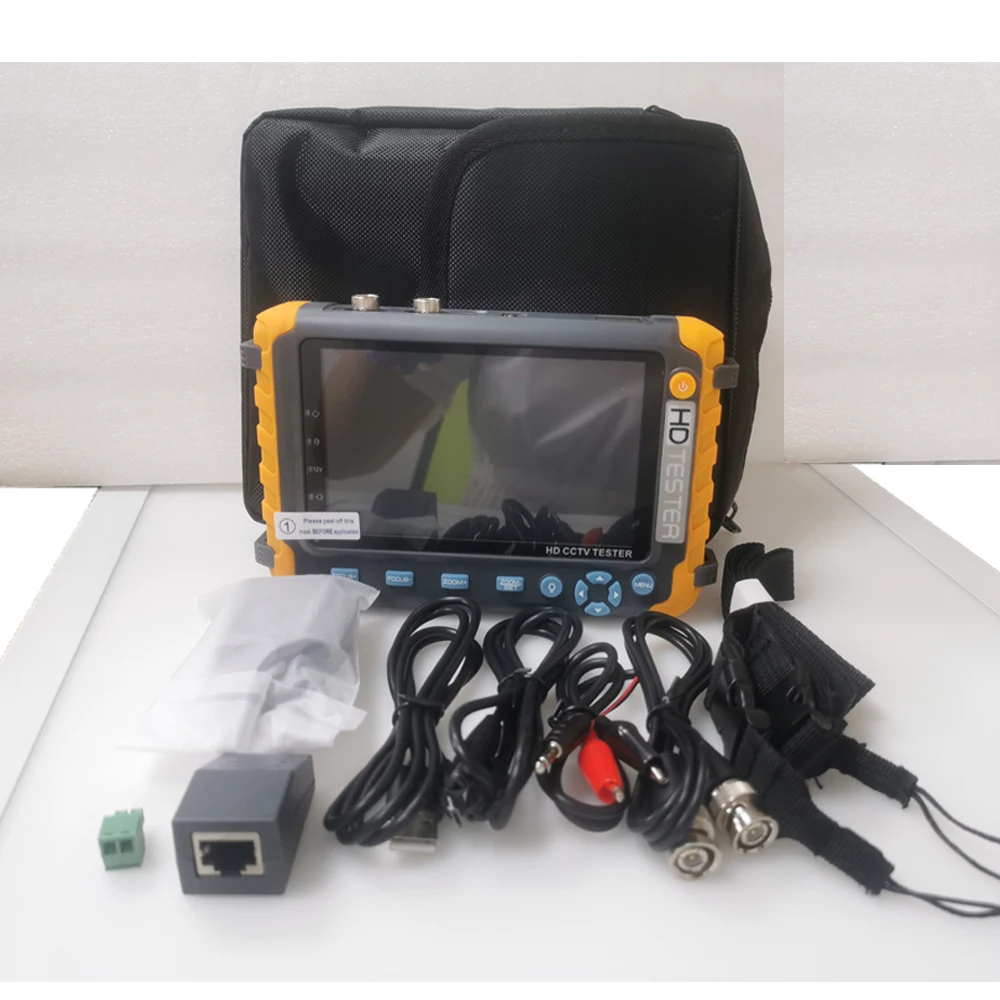

Упаковочный лист

1 * HD коаксиальный тестер (встроенный аккумулятор) 1 * Адаптер DC5V 1A (с usb-кабелем) 1 * кабель BNC 1 * Разъем RS485 1 * кабель преобразования выходной мощности 1 * аудио кабель 1 * ремешок 1 * сумка для инструментов 1 * Руководство по эксплуатации
