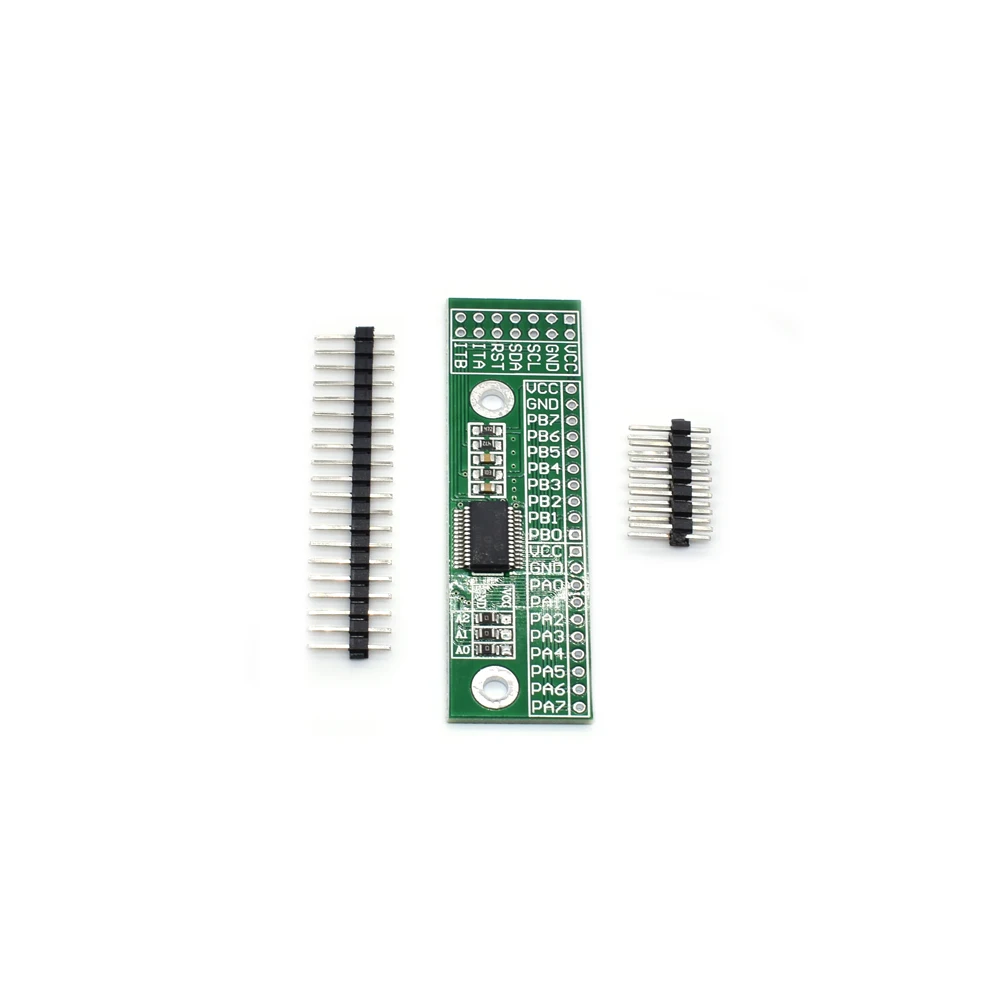

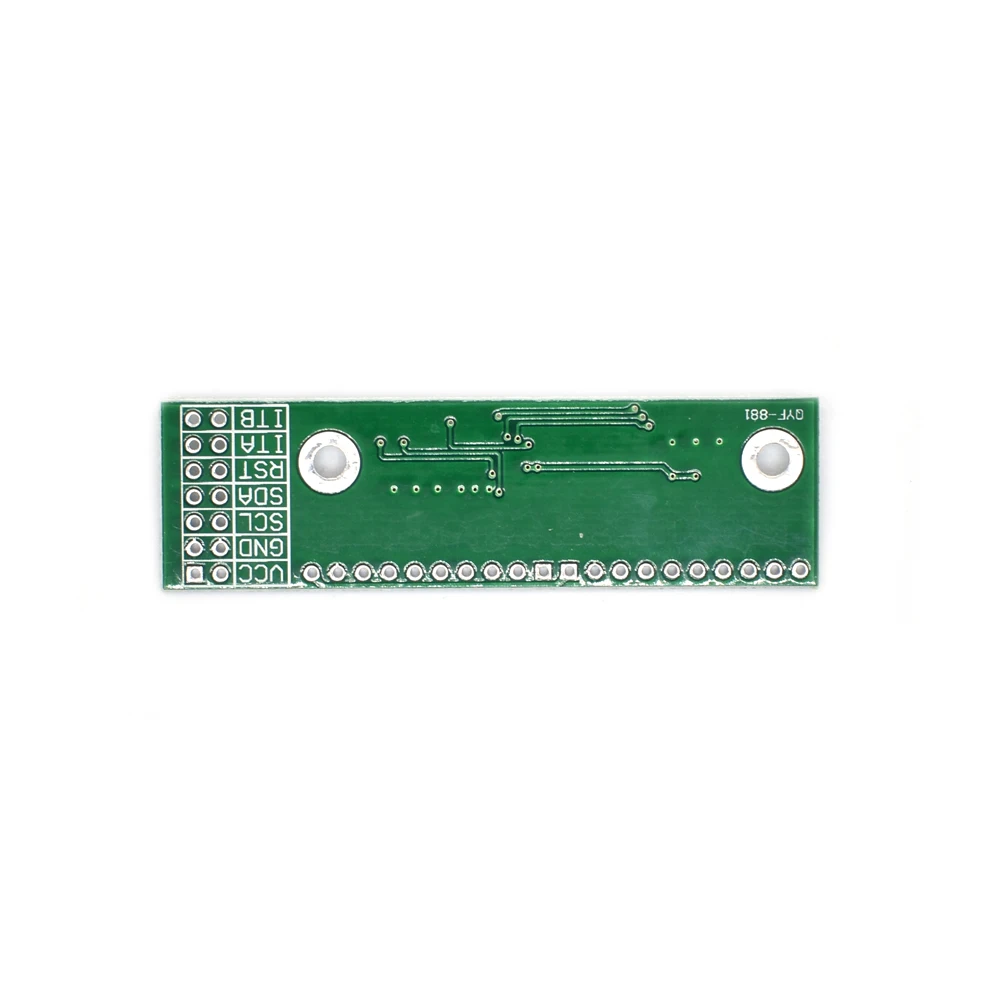

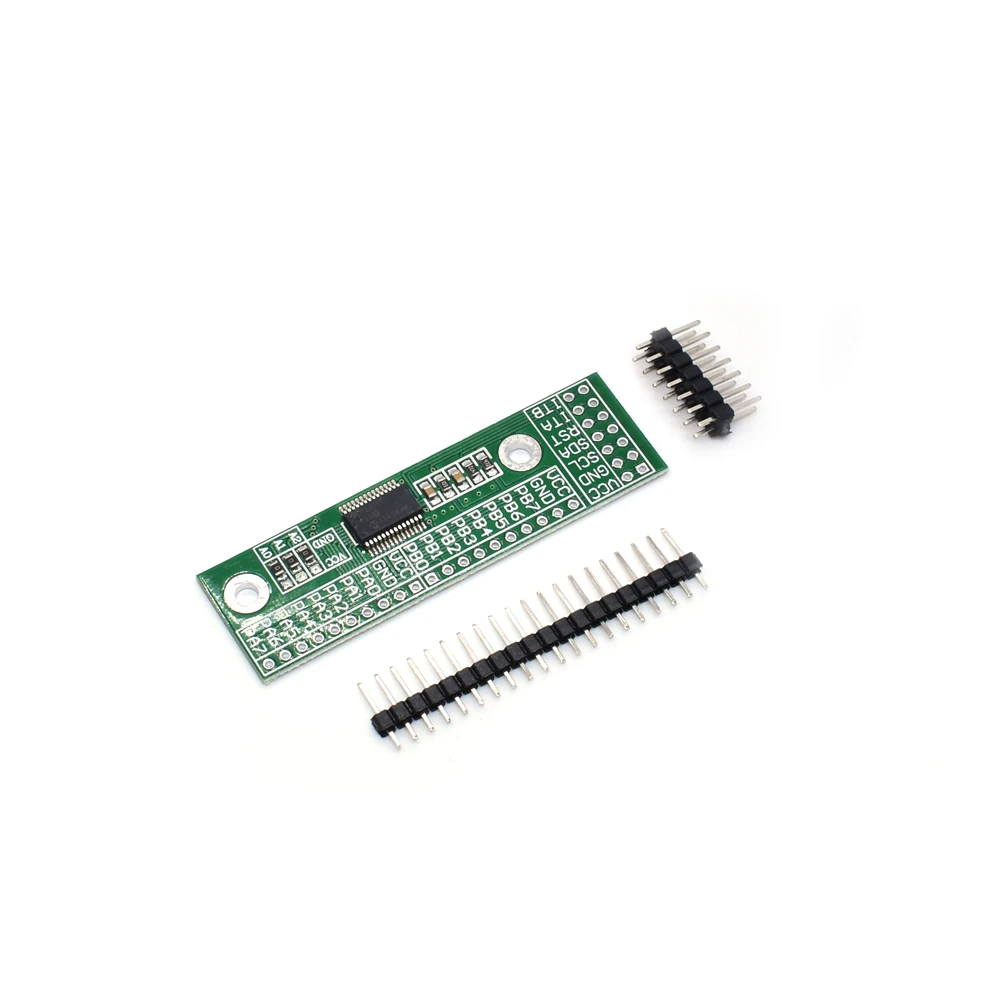

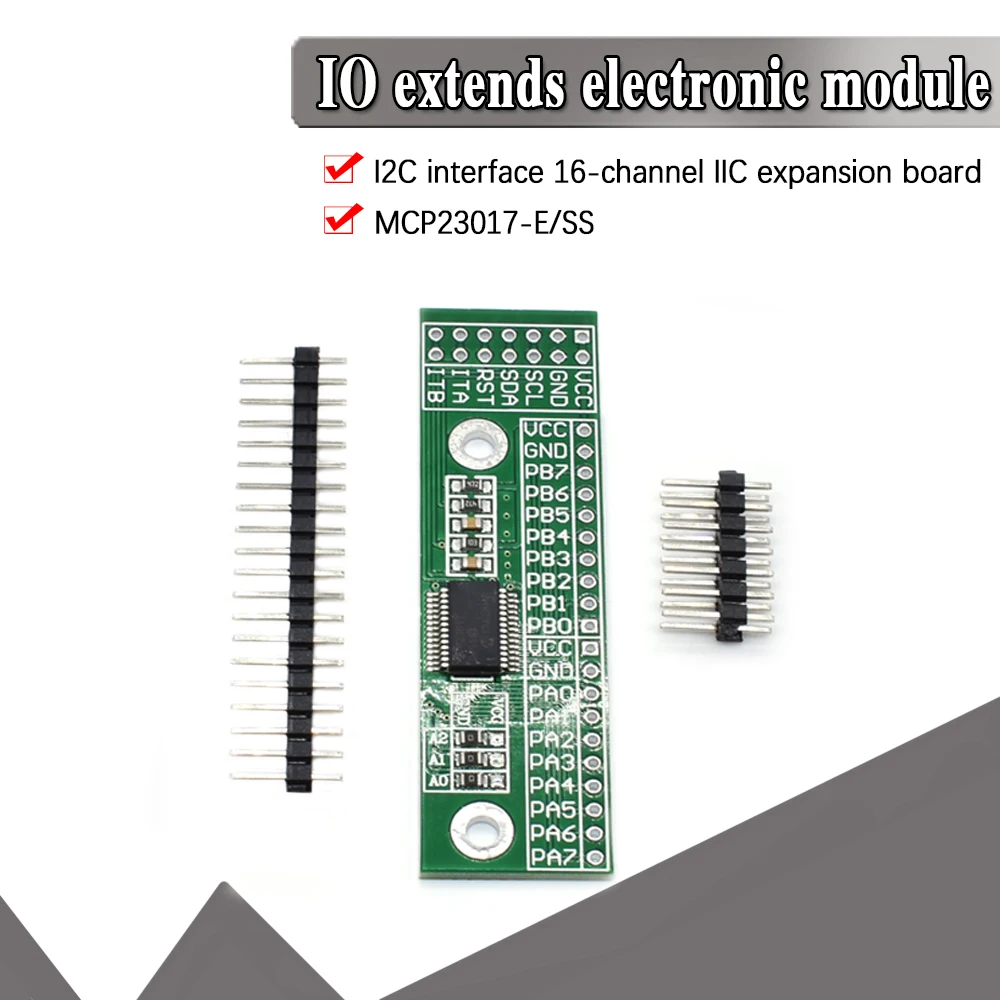

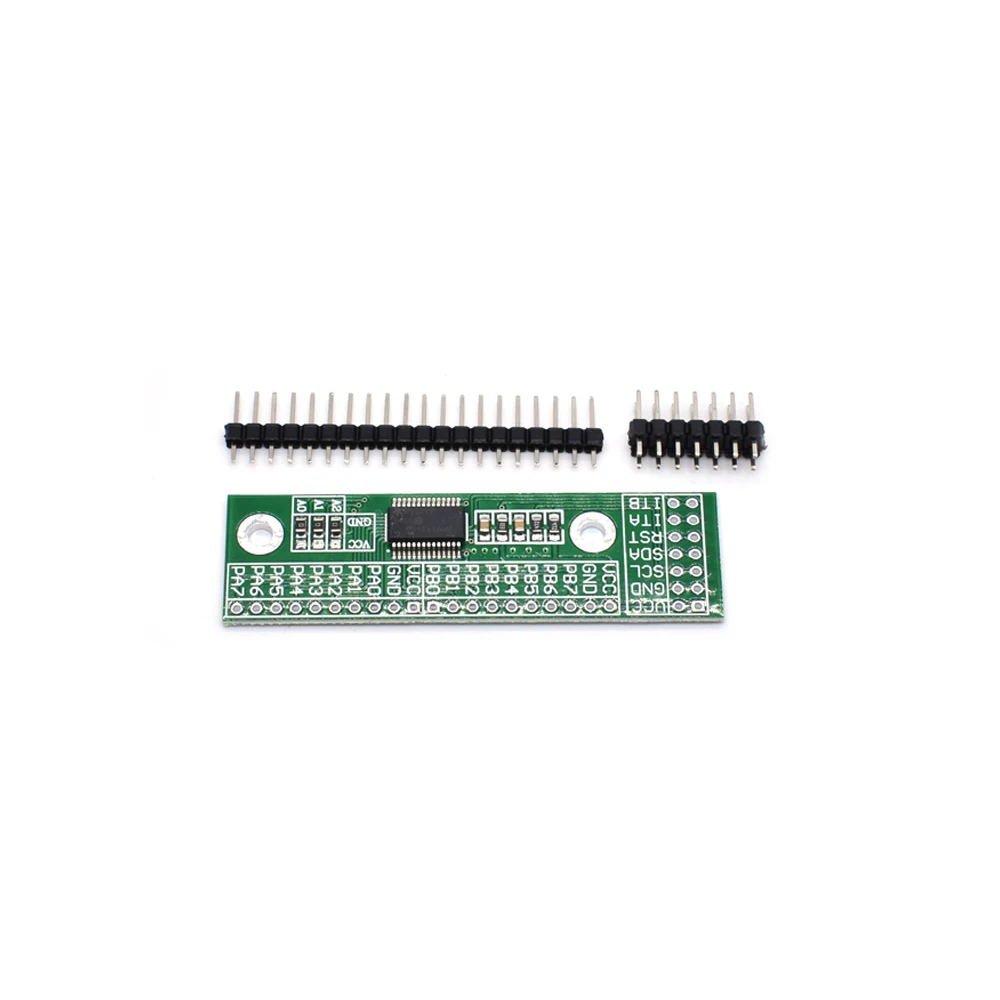

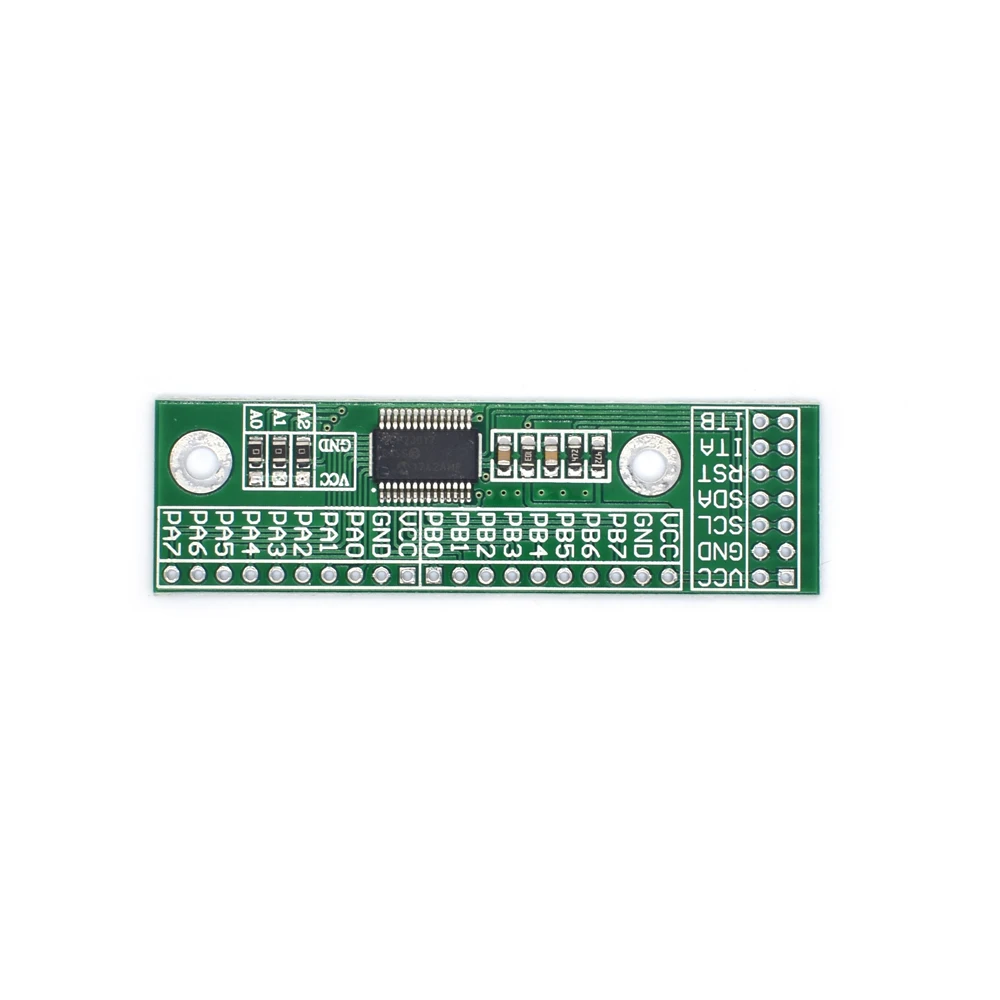

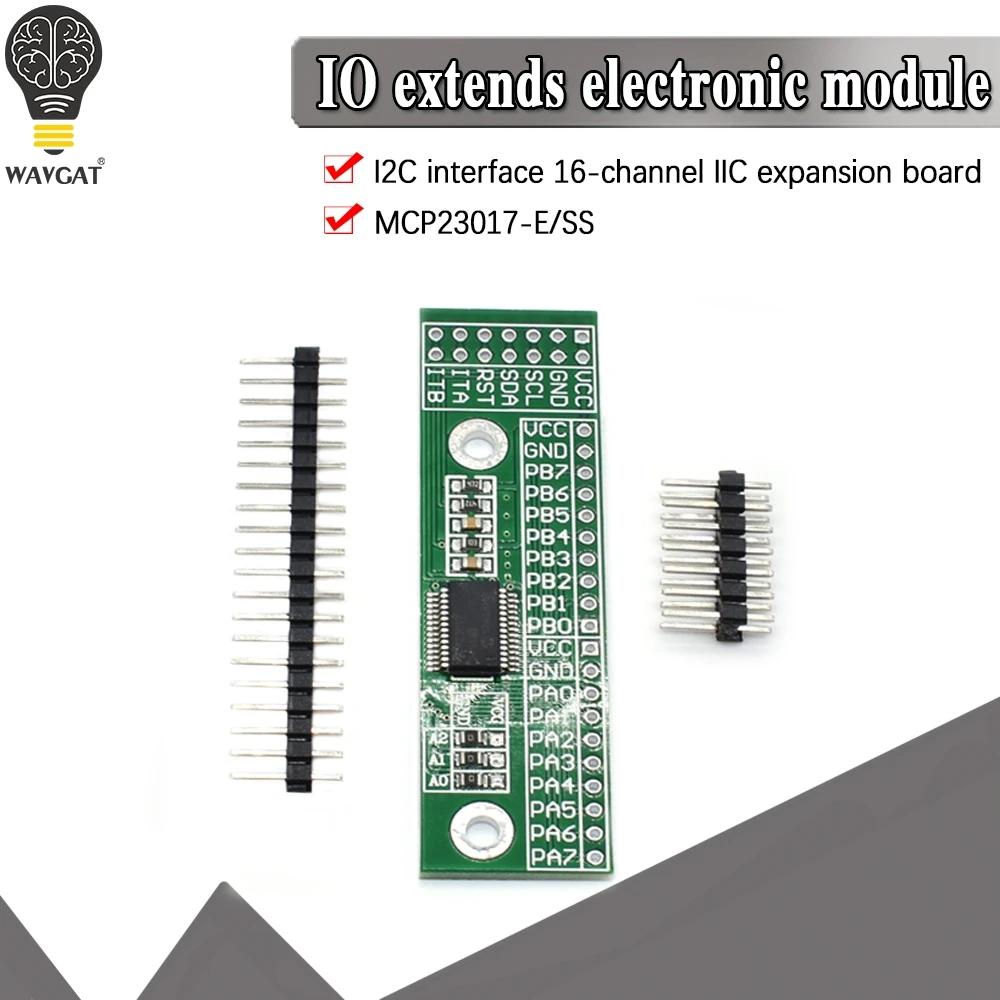

Плата расширения MCP23017 I2C, удлинитель 16 бит вводавывода, модуль расширения, штыревая панель преобразователь IIC в GIPO, источник питания 25mA1 для привода Arduino и C51

843

Мы являемся производителем электронных модулей, приветствуем Оптовые продажи!

1. Описание:

Этот модуль является 16-полосным модулем расширения ввода-вывода интерфейса 12C и встроен в микросхему mcp23017. Функция чипа завершена. Каждый ввод-вывод можно произвольно настроить как вход или выход, а также установить подтягивающий резистор, а функция прерывания может быть включена для ввода-вывода. Интерфейс ввода-вывода обладает высокой пропускной способностью, а ток и ток могут достигать 25 мА.MCP23017-это высокоскоростной интерфейс IIC. Поддерживает частоту IIC 100 кГц, 400 кГц и 1,7 мгц. Чип имеет 3 адресных контакта, которые можно настроить на 8 различных адресов. Таким образом, 8 модулей могут быть подключены через две шины IIC для достижения до 128 расширений ввода-вывода.Этот модуль отличается гибкостью в конфигурации и высокими возможностями вождения. Существует много параллельных соединений.

2. Параметры:

Номер

Параметры

Ценность

1

Рабочее напряжение

3,0 в-5,5 В

2

Чип привода

MCP23017

3

Количество вводов

16 (вход, выход, прерывание)

4

Приводной источник питания

25 МА1

5

Частота 12C

100 кГц, 400 кГц, 1 .. 7 МГц

6

Рабочая температура

-40 по Цельсию-125 по Цельсию

7

Уровень чипа

Промышленный Класс

8

Параллельный множественный

До 8

9

Драйвер

51 и Arduino

10

Размер модуля

65 мм * 19 мм

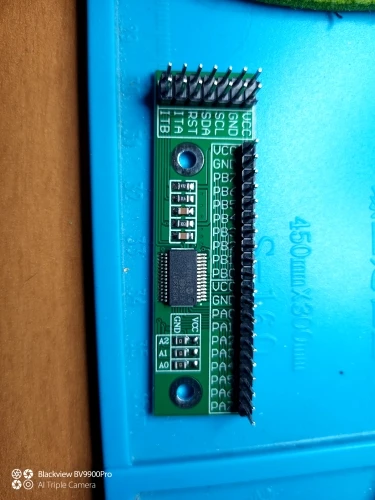

3. Описание контактов:

Номер

Булавка

Функция

Примечание

1

VCC

Вход источника питания

3,0 в-5,5 В

2

GND

Мощный отрицательный электрод

0 В

3

SCL

Часовая линия 12C

SCL соединение с одним чипом IO pin или MCU 12C интерфейс

4

ПДД

Линия передачи данных 12C

SDA соединение с одним чипом IO pin или MCU 12C интерфейс

5

РСТ

Уменьшение чипа

Низкий уровень эффективности, подключение MCU IO pin или неподключение

6

ITA

Выход прерывания порта GPIOA

Подключение MCU IO pin, без соединения при прерывании

7

ITB

Выход прерывания порта GPIOB

Подключение MCU IO pin, без соединения при прерывании
