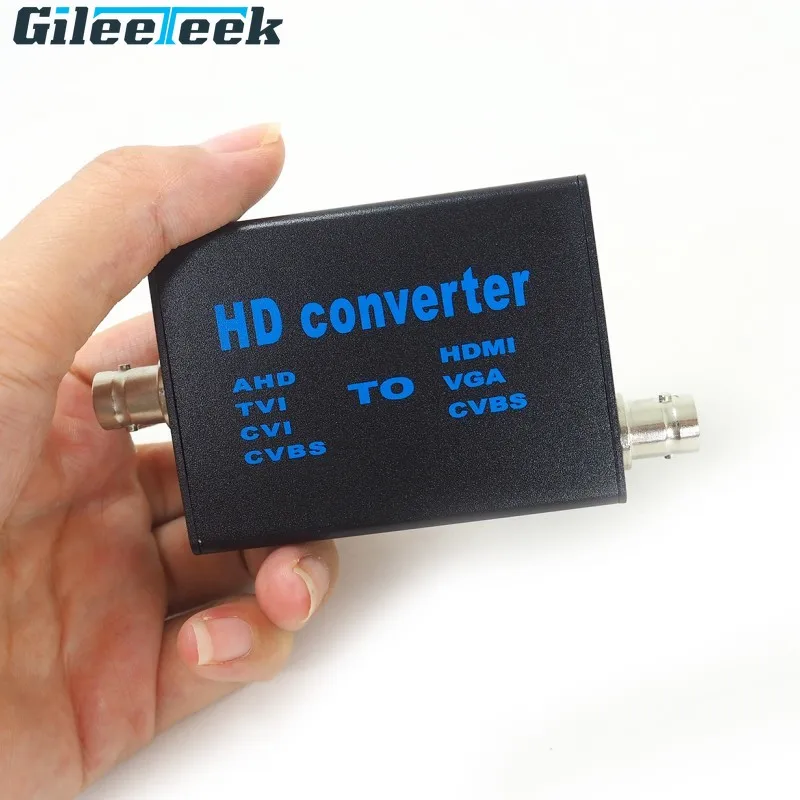

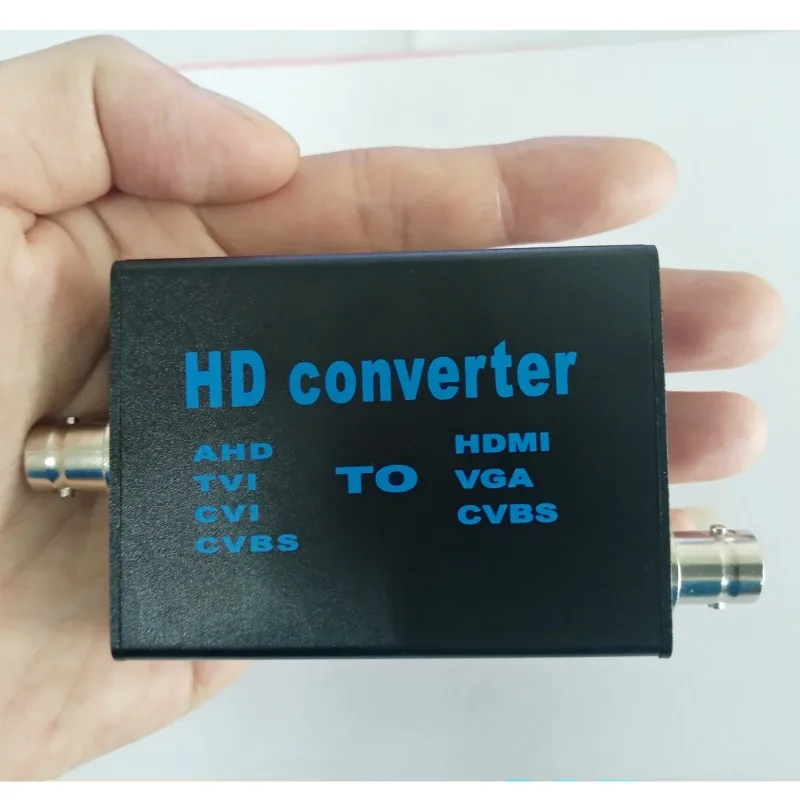

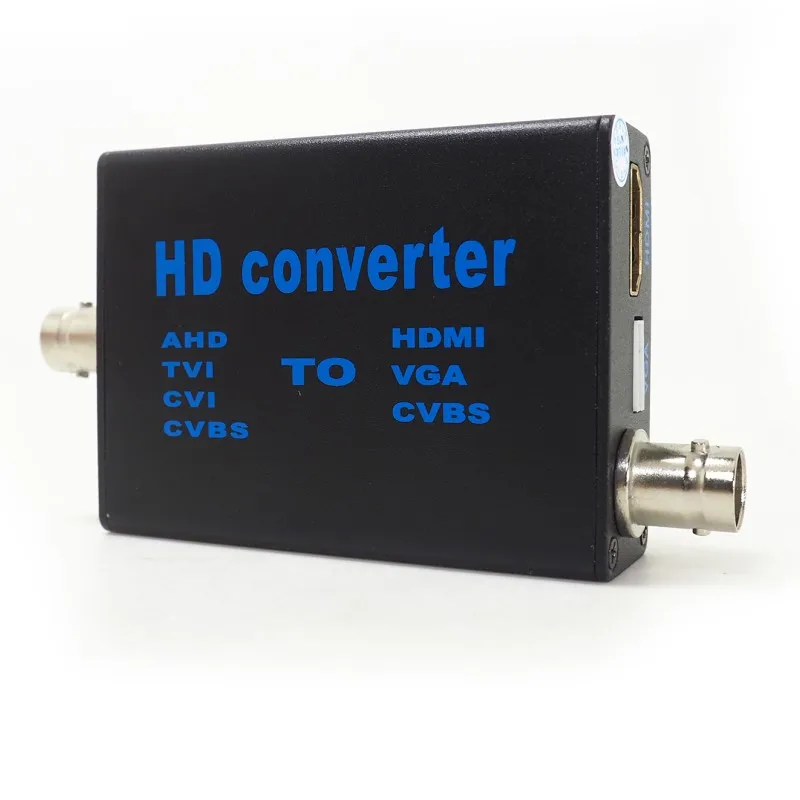

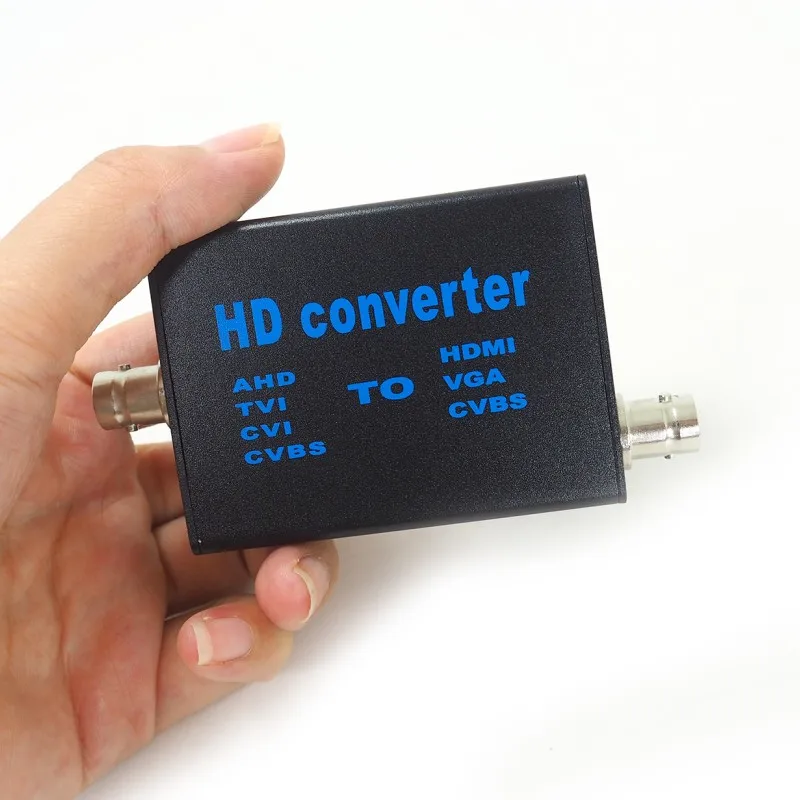

Преобразователь сигнала 4 в 1 AHD в HDMI, Vga Hdmi 720p 960p 1080p Ahd Tvi Cvi Cvbs, видеоконвертер с поддержкой кабеля BNC

Конвертор видео-Конвертор AHD/TVI/CVI/CVBS сигнал к HDMI/VGA/CVBS сигнал 4 в 1 видео сигнал конвертер MPS широкая мощность 5 в-20 в

AHD в HDMI сигнальный преобразователь

Основные характеристики:

Это 4 в 1 видео сигнальный преобразователь высокой четкости, он преобразует сигнал AHD/TVI/CVI/CVBS в сигнал HDMI/VGA/CVBS. Конвертер автоматически распознает входной видеосигнал. Он совместим с входом сигнала 1080P,960P,720P,480P. Выходной сигнал HDMI поддерживает 1080P и 720P. Вы можете сдвинуть его с помощью кнопки на конверторе. MPS широкая мощность 5V-20V дизайн помогает ему широко использоваться в различных условиях работы.

Как использовать:

1. Подключите с оригинальным адаптером питания 12 В к порту постоянного тока, после включения, красный светильник;

2. V-IN подключаться к входу видеосигнала, другая сторона подключается к устройству, которое принимает Преобразованный видеосигнал;

3. При одновременном подключении V-OUT/VGA/HDMI нажмите кнопку A для переключения сигнала на дисплей. Тип выходного сигнала по умолчанию-HDMI.

4. При использовании выхода HDMI нажмите кнопку B для переключения разрешения видео между 1080P или 720P.

5. При использовании выхода CVBS нажмите кнопку B для переключения режима PAL/NTSC.

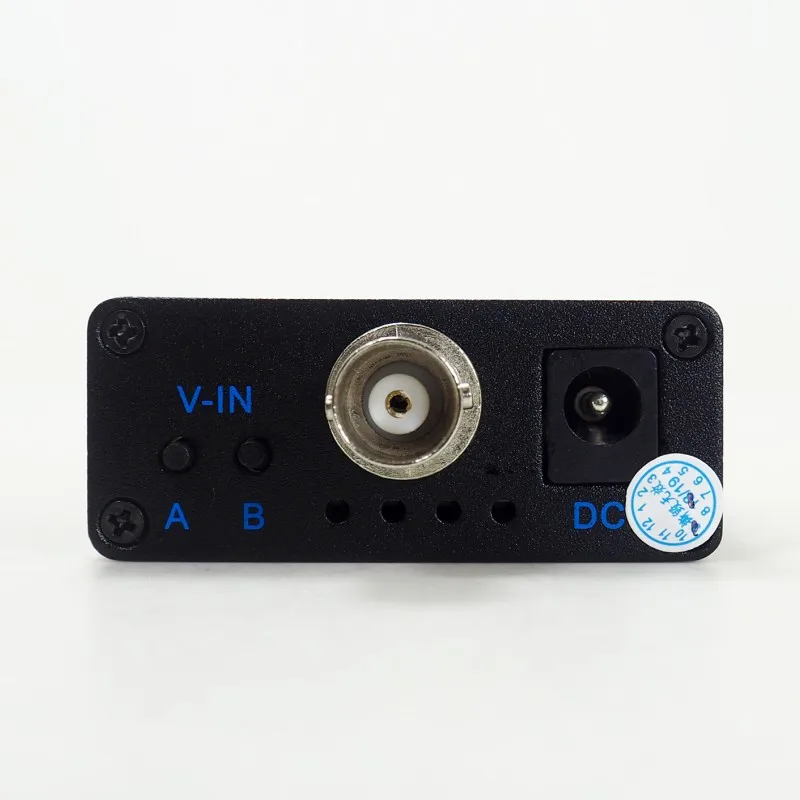

Передняя панель инструкции:

Порты и разъёмы

Функция

A

Переключение выходного сигнала

B

Разрешение выхода сигнала или Переключение режима ТВ

V-IN

Вход сигнала (AHD/TVI/CVI/CVBS)

Постоянный ток

Мощность вход (5V-20V)

Индикатор

(Слева направо)

VGA сигнал, CVBS сигнал, HDMI сигнал, мощность (красный)

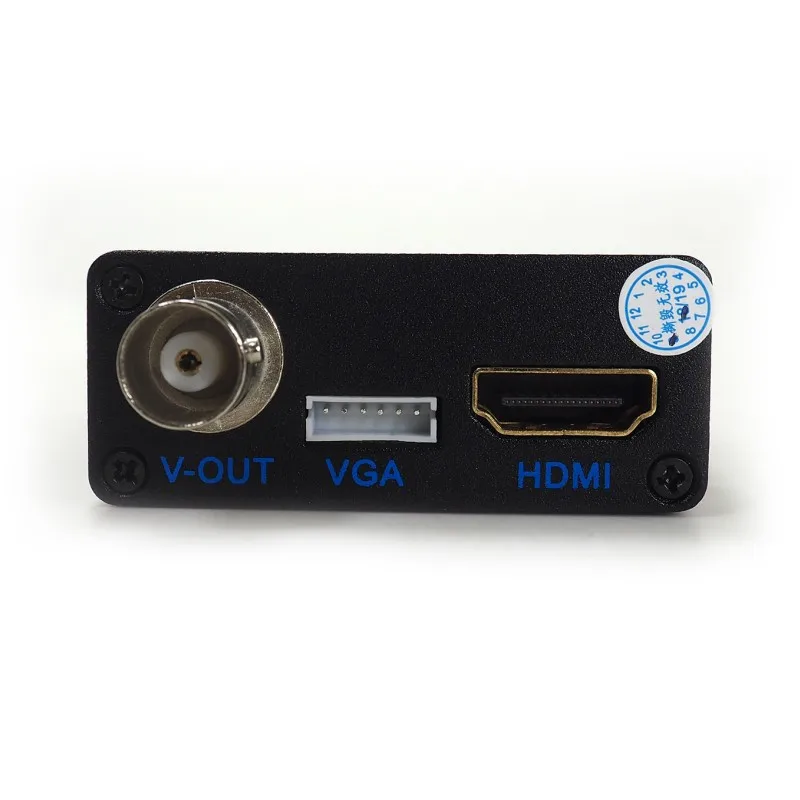

Инструкция по задней панели:

Порты и разъёмы

Функция

V-OUT

Выход сигнала CVBS (NCTS/PAL опционально)

VGA

Выход сигнала VGA (внешний модуль, необходимо дополнительно оплатить)

HDMI

Выход сигнала HDMI (720P/1080P опционально)

Характеристики:

Мощность

DC 5V-20V

Рабочий ток

150 мАч

Потребление

≤ 2ват

Входной сигнал

AHD/TVI/CVI/CVBS(1080P/960P/720P)

Выход сигнала

HDMI / VGA / CVBS(1080P/720P)

Размеры

66*53*21 мм

Вес нетто

73 г

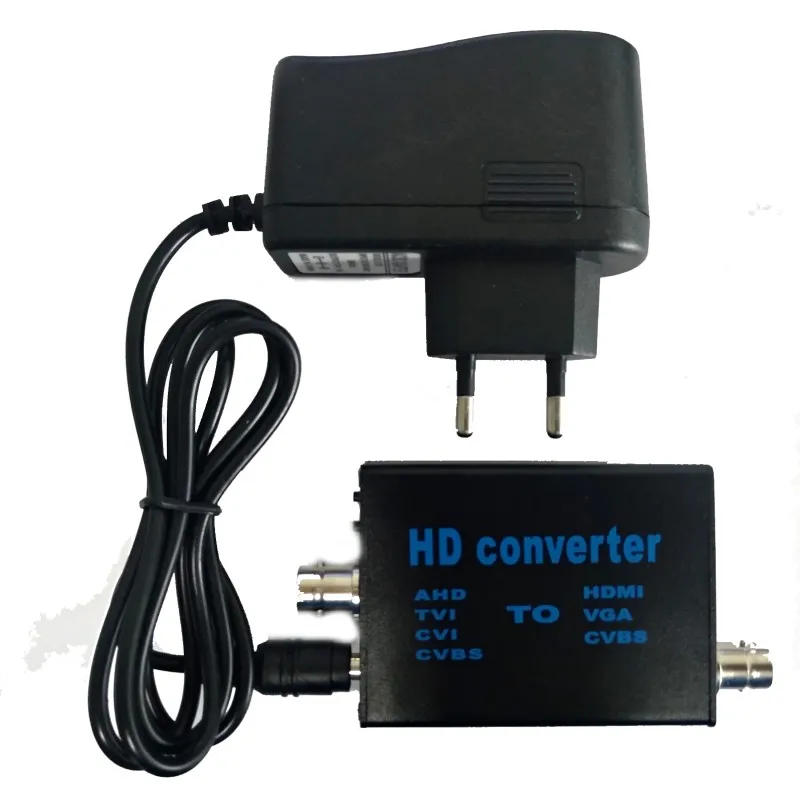

Аксессуары

Конвертер * 1 12V Мощность адаптер * 1 руководство * 1 (VGA модуль нужно купить дополнительно)

Часто задаваемые вопросы:

1. Почему нет видео после подключения V-IN и V-OUT?

А. Пожалуйста, подтвердите, что Тип сигнала монитора такой же, как и Тип вывода конвертора. И, пожалуйста, подтвердите, переключается ли конвертор сигнала в правильный режим.

2. Могу ли я использовать свой собственный адаптер питания с конвертором?

А. Конвертер поддерживает вход питания 5 в-20 в, пожалуйста, используйте адаптер в этом диапазоне и хорошего качества.
