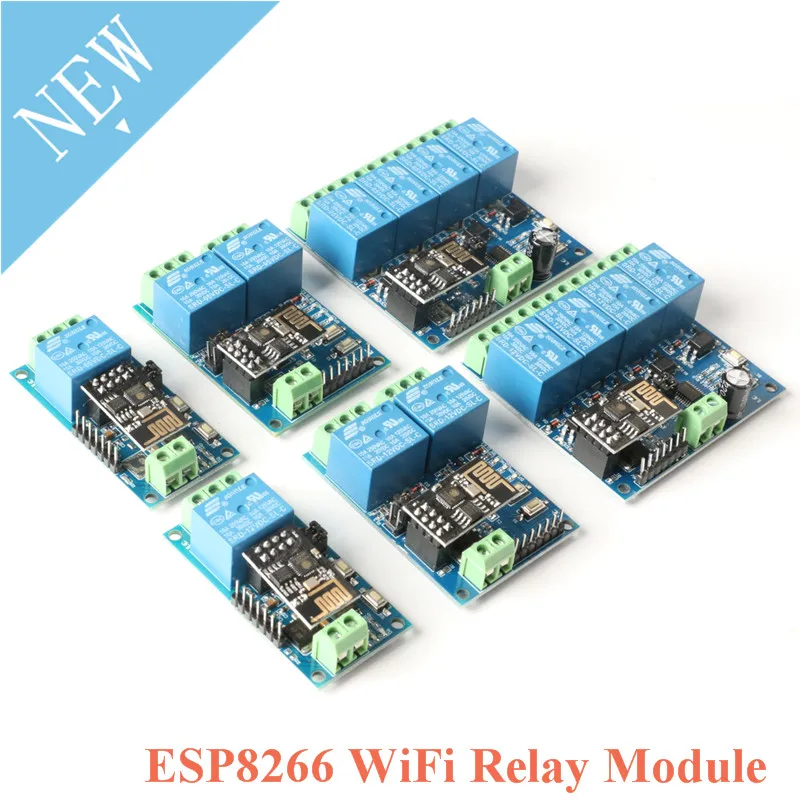

ESP8266 5 в 12 в 1, 4-Канальный Релейный модуль Wi-Fi, умный дом, пульт дистанционного управления, переключатель ESP01, Wi-Fi, беспроводной модуль, приложение для телефона
106,64₽
В наличии!
Electricology Store - Надежность 97.5%
Более 1069 подписчиков, дата открытия магазина 08.03.2019
- Положительные оценки: 98% (2017)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 13.09.2024
В ESP8266 четырех-WIFI реле канала модуль использует ESP-01 как модуль Wi-Fi. С зрелой и стабильной 8-битный MCU чип, только простая Настройка процесса может осуществить Беспроводное управление реле в локальной сети, используя мобильный телефон приложение
Параметр:
Встроенный процессор: модуль STM8S103 и ESP-01WIFI
Режим работы:
Режим 1: мобильный телефон устанавливается непосредственно на модуле Wi-Fi;
Режим 2: мобильный телефон и WIFI модуль загружаются на роутер одновременно;
Дополнительная функция: он также может использоваться в качестве usb-реле, когда ESP-01 отключен.
Расстояние передачи:
(1) в открытой среде, когда мобильный телефон установлен на модуле win, максимальное стабильное расстояние передачи составляет 100 м;
(2) Когда модуль WIFI и мобильный телефон установлены на маршрутизаторе одновременно, расстояние передачи зависит от силы сигнала маршрутизатора.
Функция: Используйте технологию Smartconfig, чтобы завершить ESP-01 на мобильный телефон
Wi-Fi модуль учетная запись пароль конфигурация, настроенная учетная запись и пароль имеют функцию отключения памяти;
Бортовой: 10A / 250V AC 10A / 30 реле постоянного тока, который может быть подключен 100000 раз непрерывно,
С двухполюсной защитой от выпадения, короткое время отклика; Выбор режима на плате и индикатор рабочего состояния в реальном времени.
Защищены: Интерфейс отладки UART и интерфейс загрузки программы STM8 SWIM
Подходит для мобильных телефонов: телефонов Android, а не для телефонов Apple

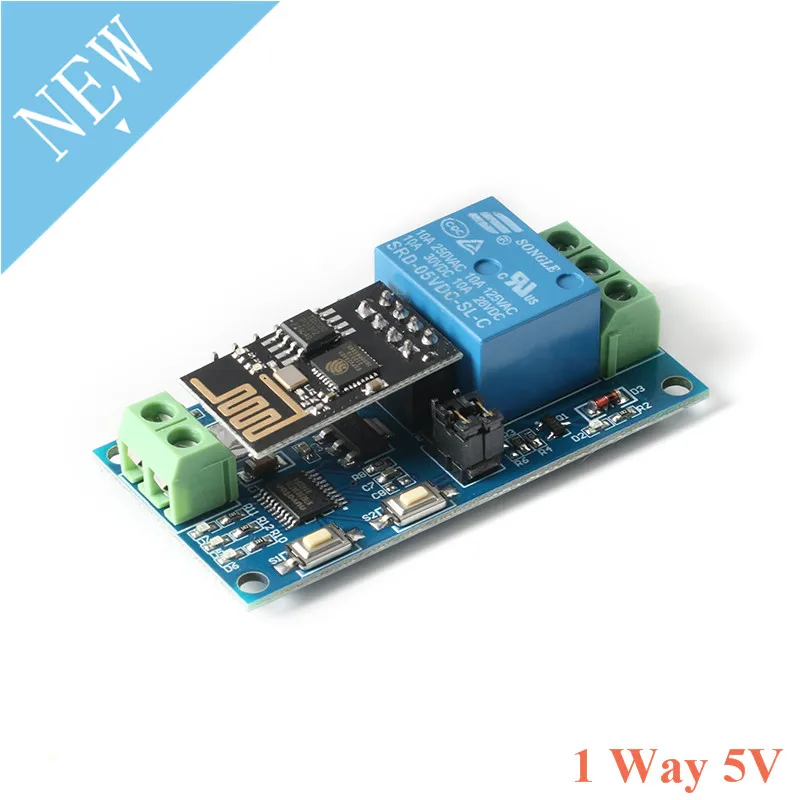

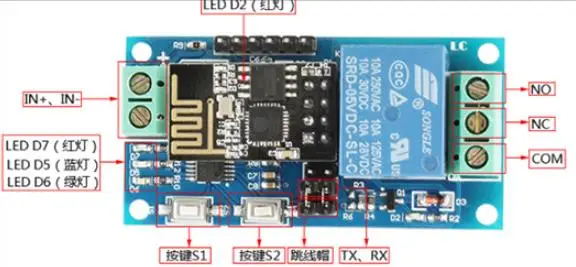

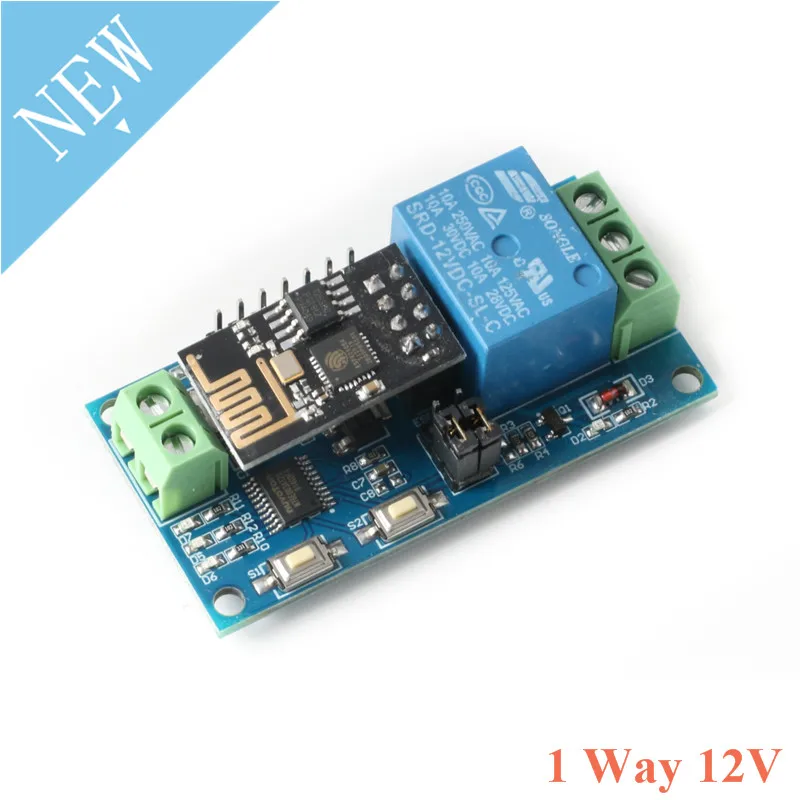

1 способ релейный модуль 5v/12v
IN +, IN-: 5 В/12 В вход питания;
TX, RX: последовательный порт UART;
5 В/12 В, GND, SWIM, NRST: STM8S микроконтроллер, порт для загрузки программы
Кнопка S1: переключатель режима, по умолчанию-режим 1
Кнопка S2: восстановление заводских настроек
Светодиодный D2 и D4 (красный светильник): релейный рабочий индикатор, светильник
Светодиодный индикатор D7 (красный светильник): Режим 1
Светодиодный D5 (синий светильник): индикатор Mode 2
Светодиодный D6 (зеленый светильник): рабочий индикатор состояния, описанный ниже:
(1) Когда выключено, это означает, что это самонастройка или теряет соединение с маршрутизатором;
(2) при мигании в 0.5S это означает, что жду, когда приложение настроит учетную запись WIFI для модуля ESP-01
И пароль;
(3) когда 2S мигает медленно, это означает, что Конфигурация завершена, ожидая создания TCP соединения с мобильный телефон;
(4) Устойчивый светильник указывает на успешную установку TCP подключения на мобильный телефон.
Две резервные крышки перемычки: Пожалуйста, подключите их в нижний конец (то есть, RX подключен к RX1, TX подключен к TX1) во время нормального использования, если вы хотите использовать модуль последовательного порта USB в TTL для отладки модуля ESP-01, вставьте его в верхнюю часть (в противном случае могут быть помехи).
COM1: общественный терминал;
NC1: обычно закрытый конец, реле короткое замыкание с COM1 перед выдвижением и зависание после натяжения
N01: обычно открывается, реле висит перед закрытием, и коротко до COM1 после закрытия.
COM2: общественный терминал;
NC2: обычно закрытый конец, реле короткое замыкание с COM2 перед выдвижением и зависание после натяжения;
N02: обычно открывается, реле висит перед закрытием, и коротко до COM2 после закрытия.
Реле управления (шестигранный формат):
Реле удара: A0 01 01 A2
Реле закрытия: A0 01 00 A1

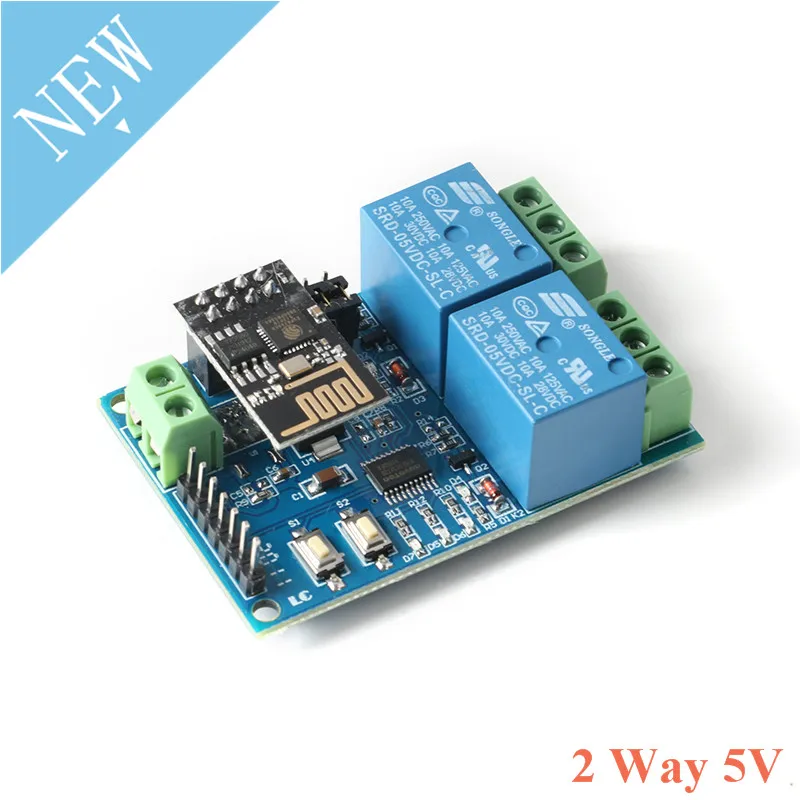

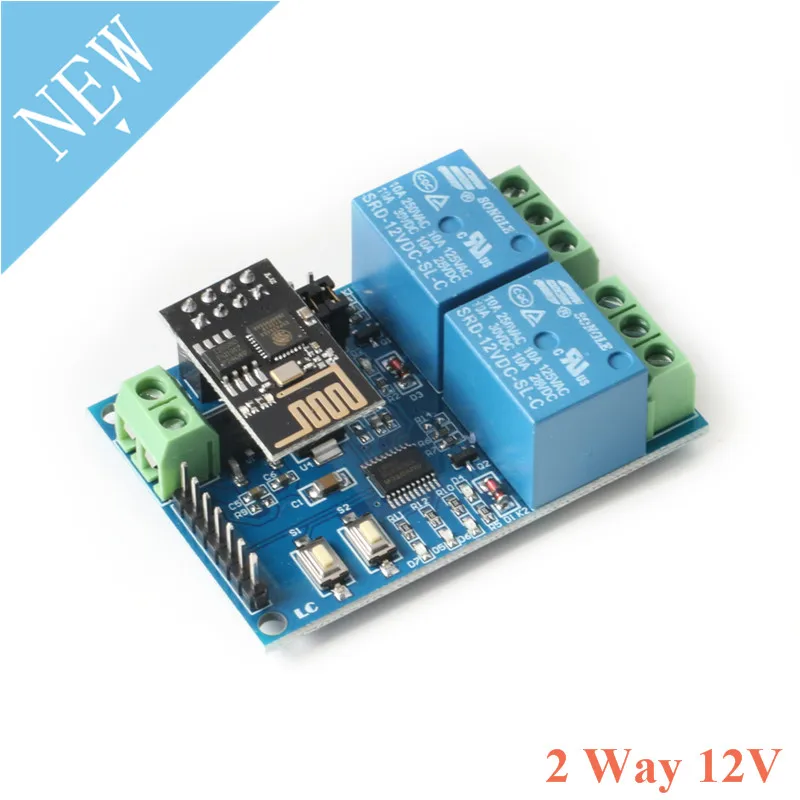

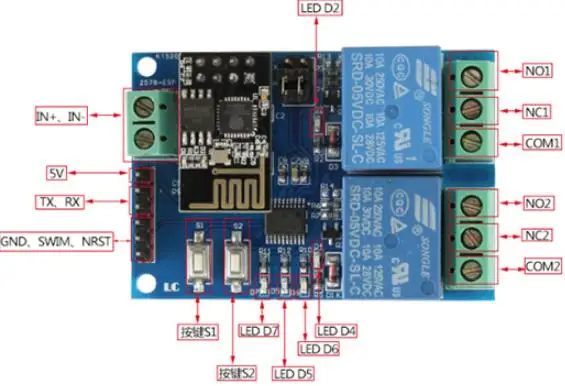

2 варианта триггерный релейный модуль 5v/12v
IN +, IN-: 5 В/12 В вход питания;
TX, RX: последовательный порт UART;
5 В/12 В, GND, SWIM, NRST: STM8S микроконтроллер, порт для загрузки программы
Кнопка S1: переключатель режима, по умолчанию-режим 1
Кнопка S2: восстановление заводских настроек
Светодиодный D2 и D4 (красный светильник): релейный рабочий индикатор, светильник
Светодиодный индикатор D7 (красный светильник): Режим 1
Светодиодный D5 (синий светильник): индикатор Mode 2
Светодиодный D6 (зеленый светильник): рабочий индикатор состояния, описанный ниже:
(1) Когда выключено, это означает, что это самонастройка или теряет соединение с маршрутизатором;
(2) при мигании в 0.5S это означает, что жду, когда приложение настроит учетную запись WIFI для модуля ESP-01
И пароль;
(3) когда 2S мигает медленно, это означает, что Конфигурация завершена, ожидая создания TCP соединения с мобильный телефон;
(4) Устойчивый светильник указывает на успешную установку TCP подключения на мобильный телефон.
Две резервные крышки перемычки: Пожалуйста, подключите их в нижний конец (то есть, RX подключен к RX1, TX подключен к TX1) во время нормального использования, если вы хотите использовать модуль последовательного порта USB в TTL для отладки модуля ESP-01, вставьте его в верхнюю часть (в противном случае могут быть помехи).
COM1: общественный терминал;
NC1: обычно закрытый конец, реле короткое замыкание с COM1 перед выдвижением и зависание после натяжения
N01: обычно открывается, реле висит перед закрытием, и коротко до COM1 после закрытия.
COM2: общественный терминал;
NC2: обычно закрытый конец, реле короткое замыкание с COM2 перед выдвижением и зависание после натяжения;
N02: обычно открывается, реле висит перед закрытием, и коротко до COM2 после закрытия.
Реле управления (шестигранный формат):
Включите первое реле: AO 01 01 A 2
Закройте первое реле: A 0 01 00 A 1
Включите второе реле: A 0 02 01 A 3
Закройте второе реле: A 0 02 00 A 2

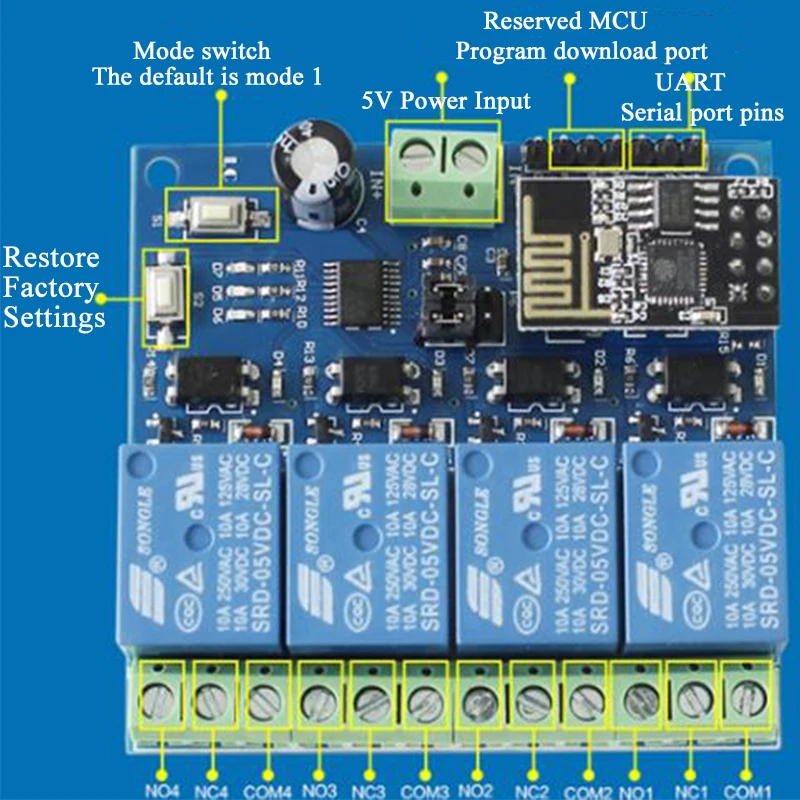

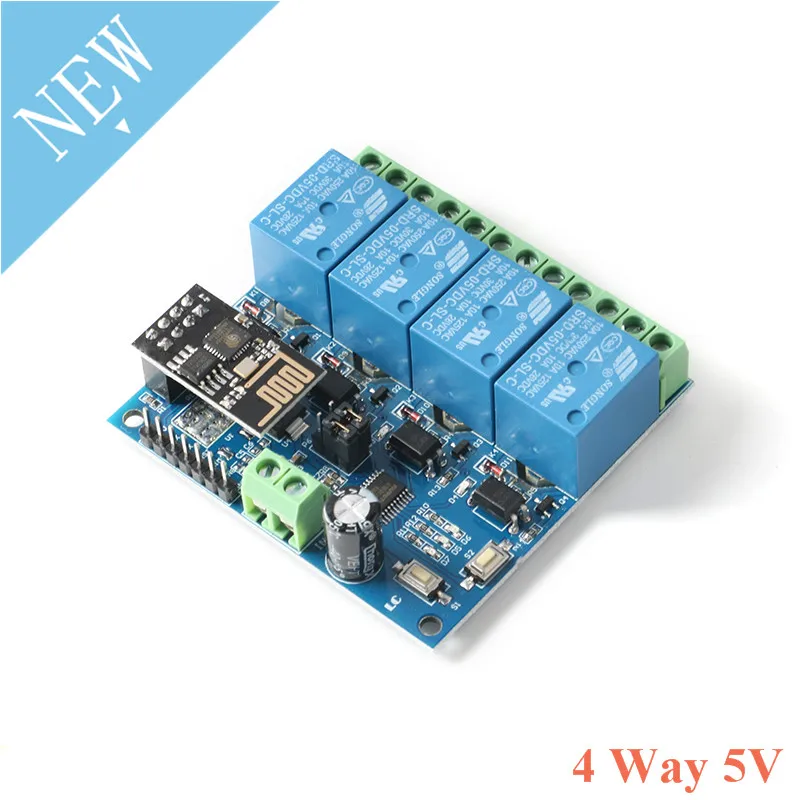

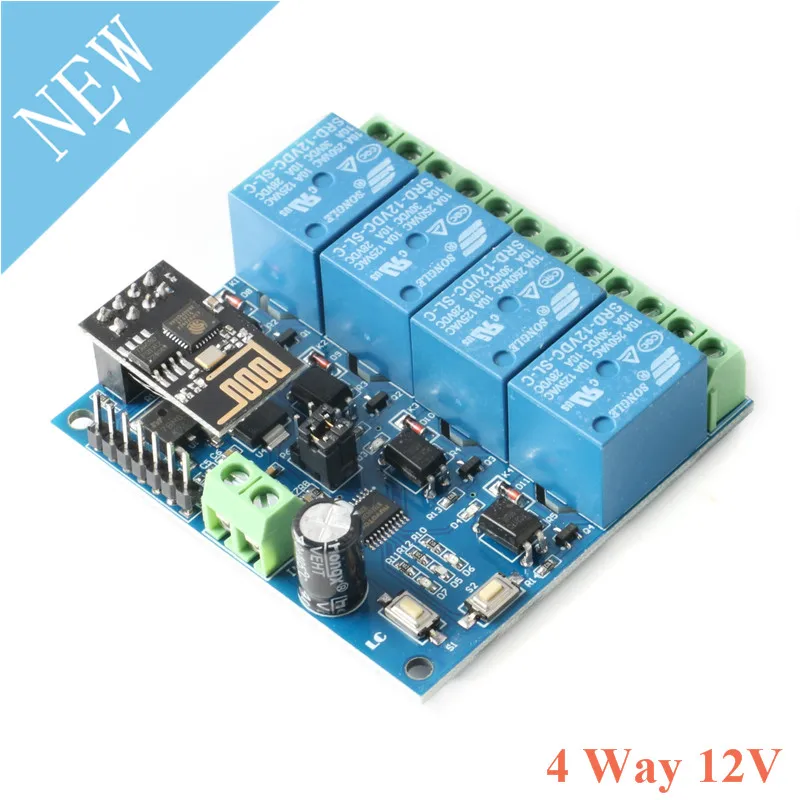

4 способ релейный модуль 5v/12v
IN +, IN-: 5 В вход питания;
5 В, GND, TX, RX: UART серийный порт;
SWIM, PIN8, NRST: защищены MCU программа загрузки порта.
Кнопка S1: переключатель режима, по умолчанию-режим 1
Кнопка S2: восстановление заводских настроек
Светодиодный D1 / D2 / D3 / D4 (красный светильник): релейный светильник рабочего индикатора, при открытии корпуса
Светодиодный индикатор D7 (красный светильник): Режим 1
Светодиодный D5 (синий светильник): индикатор Mode 2
Светодиодный D6 (зеленый светильник): рабочий индикатор состояния, описанный ниже:
(1) Когда выключено, это означает, что это самонастройка или теряет соединение с маршрутизатором;
(2) при мигании в 0.5S это означает, что жду, когда мобильный телефон приложение настроит учетную запись WIFI и пароль для модуля ESP-01;
(3) когда 2S мигает медленно, это означает, что Конфигурация завершена, ожидая создания TCP соединения с мобильный телефон;
(4) Устойчивый светильник указывает на успешную установку TCP подключения на мобильный телефон.
Две резервные колпачки перемычки: вставьте их в нижний конец (т. Е. RX подключен к RX1, TX подключен к TX1) во время нормального использования. В противном случае могут быть помехи).
C0M1: открытый конец;
NC1: обычно закрытый конец, реле короткое замыкание с COM1 перед вытягиванием и зависание после вытягивания;
N01: обычно открывается, реле висит перед выдвижением, и короткое замыкание с COM1 после pull-in.
COM2: общественный терминал;
NC2: обычно закрытый конец, реле короткое замыкание с COM2 перед выдвижением и зависание после натяжения;
NO2: обычно открывается, реле висит открытым, прежде чем тянуть, и короткого замыкания с COM2 после pull-in.
Ком3: Общественный терминал;
NC3: обычно закрытый конец, реле короткое замыкание с COM3 перед вытягиванием, и повесить в воздухе после вытягивания;
NO3: обычно открывается, реле висит открытым, прежде чем тянуть, и короткого замыкания с COM3 после pull-in.
COM4: Общественный терминал;
NC4: обычно закрытый конец, реле короткое замыкание с COM4 перед выдвижением и зависание после натяжения
NO4: обычно открывается, реле висит перед выдвижением, и короткое замыкание с COM4 после pull-in.
Реле управления (шестигранный формат):
Включите первое реле: A0 01 01 A2
Закройте первое реле: A0 01 00 A1
Откройте второе реле: A0 02 01 A3
Закройте второе реле: A0 02 00 A2
Откройте третье реле: A0 03 01 A4
Закройте второе реле: A0 03 00 A3
Включите четвертое реле: A0 04 01 A5
Закройте четвертое реле: A0 04 00 A4
Примечание:
1. Это займет немного больше времени, чтобы настроить пароль WIFI в первый раз (около 1 минуты). После завершения конфигурации автоматическое подключение занимает всего 20 секунд после следующего запуска.
2. Если вы хотите заменить маршрутизатор, вы можете выключить и перезапустить или нажать кнопку S2 (нажатие кнопки S2 очистит ранее заученную учетную запись WIFI и пароль), И переконфигурировать учетную запись WIFI и пароль для ESP-01 в режиме 2.
3. Когда ESP-01 сигнал маршрутизатора памяти очень слабый или соединение прерывается, когда оно не находится в зоне обслуживания, зеленый светильник выпустится и постараемся подключиться автоматически. Во время этого процесса Кнопка недействительна. Когда зеленый светильник меняется на 2S и медленно мигает, соединение восстановлено.
4. В режиме 1 и режиме 2 Кнопка доступна только тогда, когда зеленый светильник медленно мигает в течение 2 секунд или всегда включен. В других случаях чип самостоятельно настраивается или ожидает процесса настройки, и кнопка недействительна.
5. ESP-01 имеет механизм таймаута. При отсутствии передачи данных между мобильный телефон и ESP-01 более 6 минут, TCP соединение будет автоматически отключено. В это время нажмите «CONNNECT» в правом верхнем углу приложения «EasyTCP_20», чтобы восстановить соединение.
6. Что касается встроенного интерфейса UART: при отладке 8266, TX, RX и GND модуля USB к TTL подключаются к RX, TX и GND релейного модуля соответственно; когда релейный модуль используется в качестве usb-реле, USB к TTL модулю TX, RX и GND соответственно соединены с TX, RX и GND модуля.
7. Относительно порта загрузки программы MCU: когда бортовой MCU STM8S003/STM8S103, NRST и SWIM являются интерфейсами программирования; Когда бортовой MCU является N76E003, NRST, SWIM, И PIN8 соответствуют интерфейсу RST, CLK, DAT программиста Nu-Link.
8. Скорость передачи данных последовательного порта бортового MCU составляет 115200, поэтому, когда приложение и ESP-01 не могут быть подключены, убедитесь, что скорость передачи данных модуля ESP-01 также 115200.
