Последнее обновление: 09.10.2024

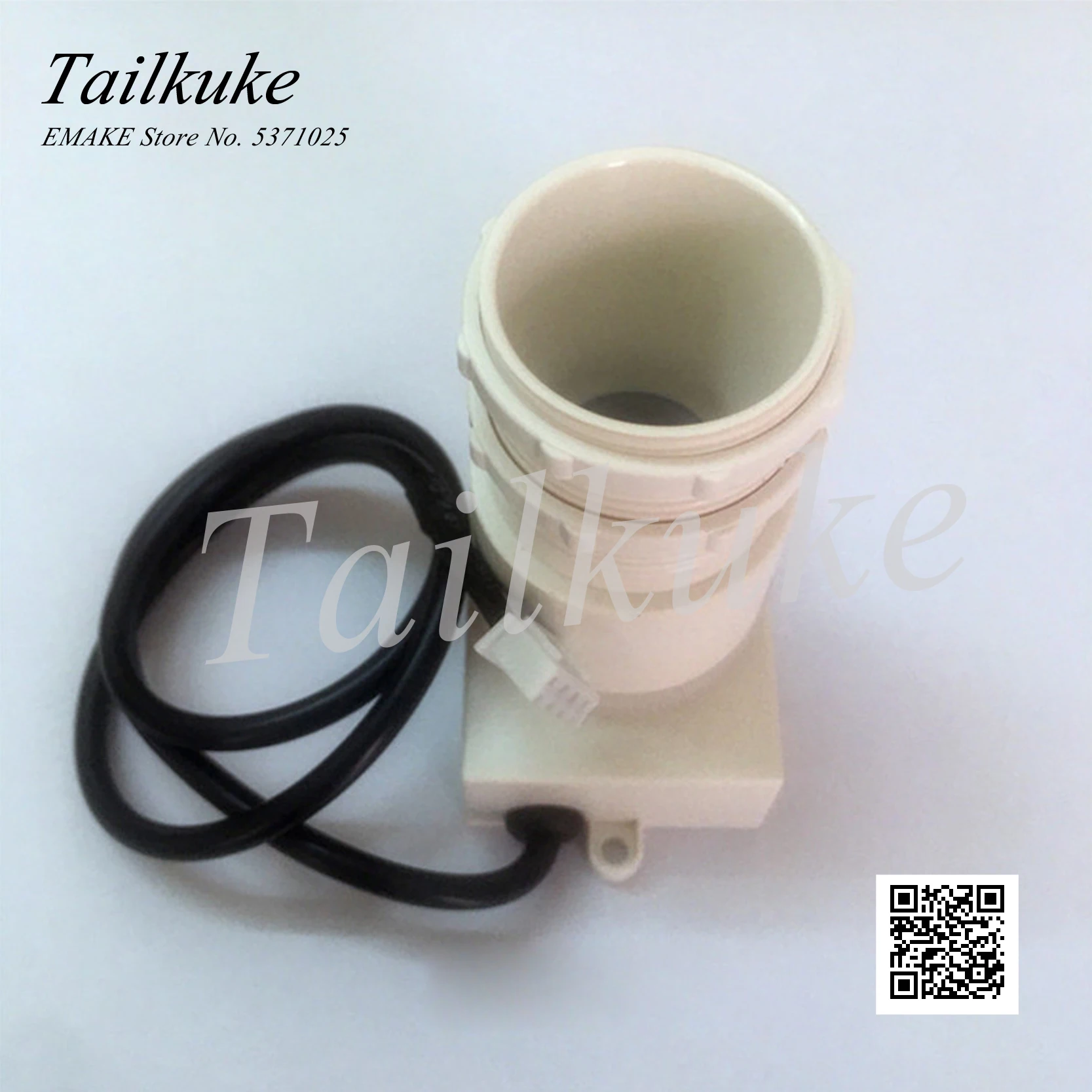

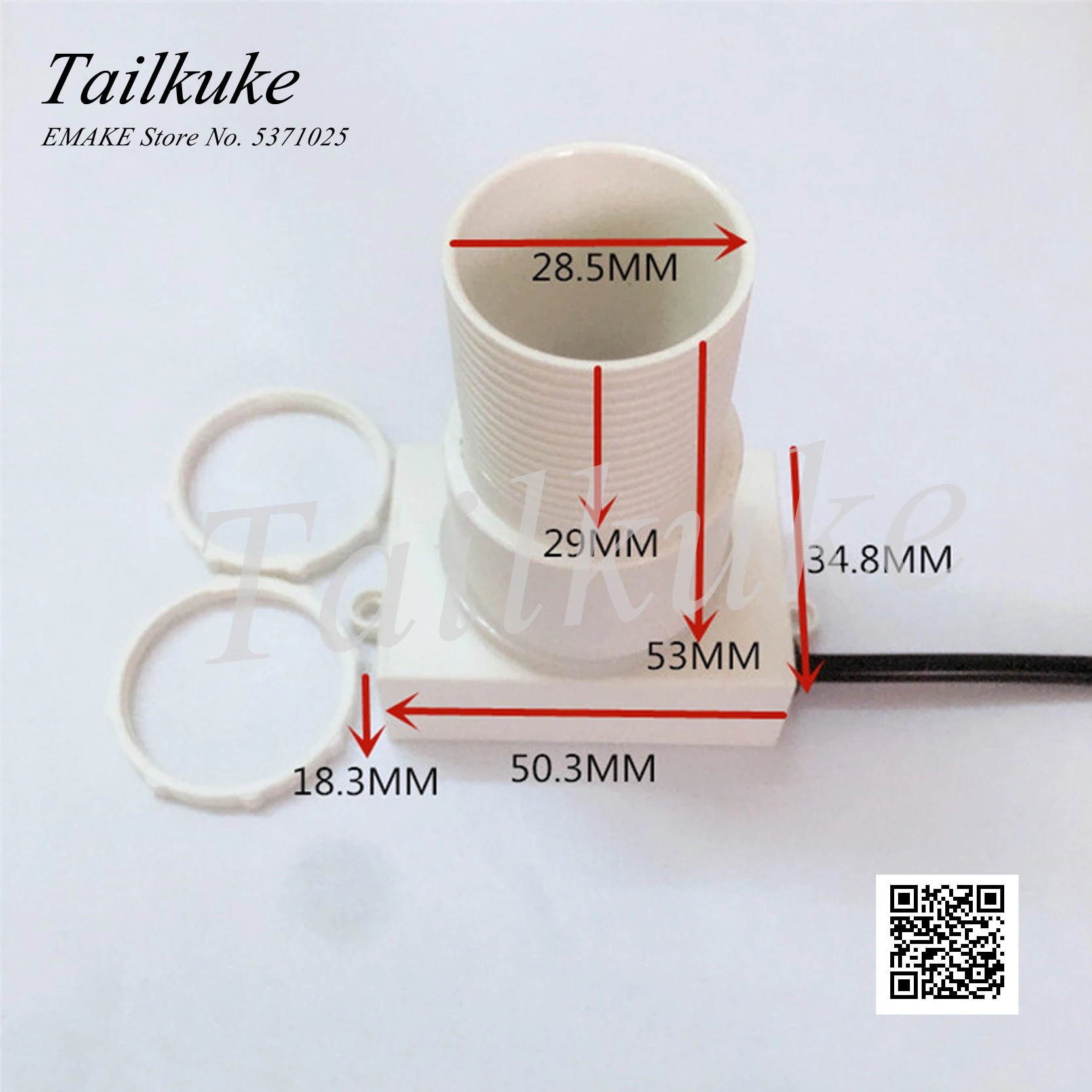

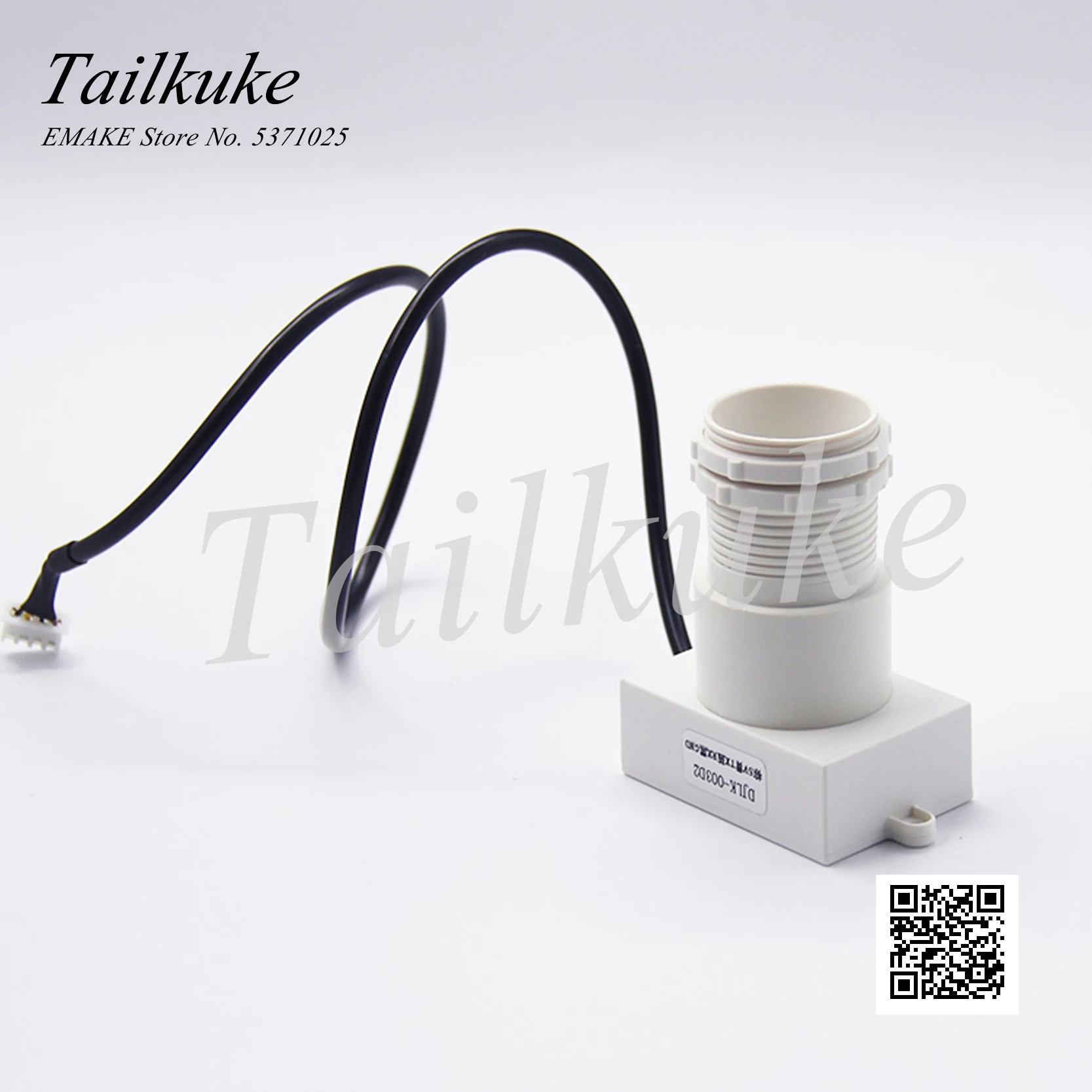

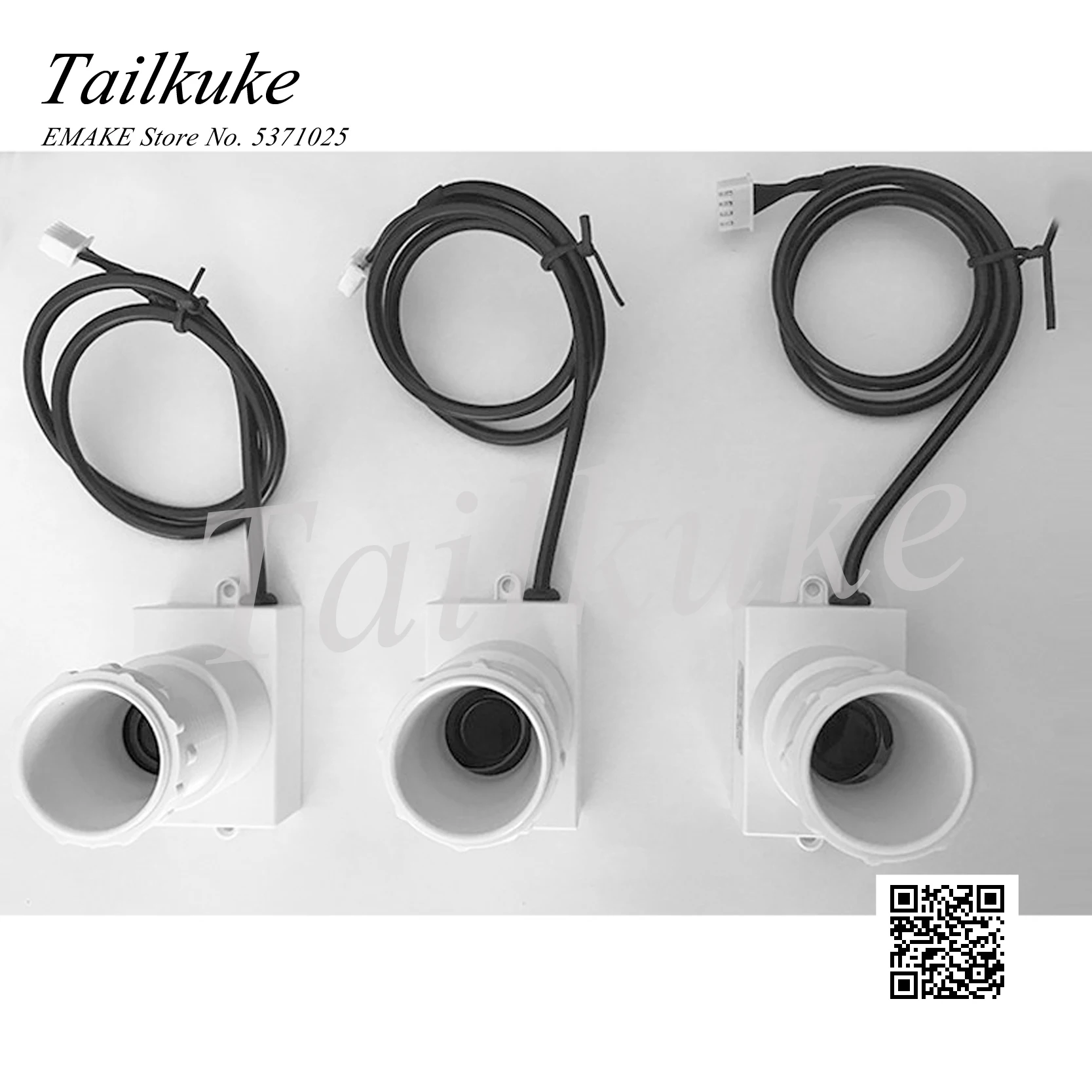

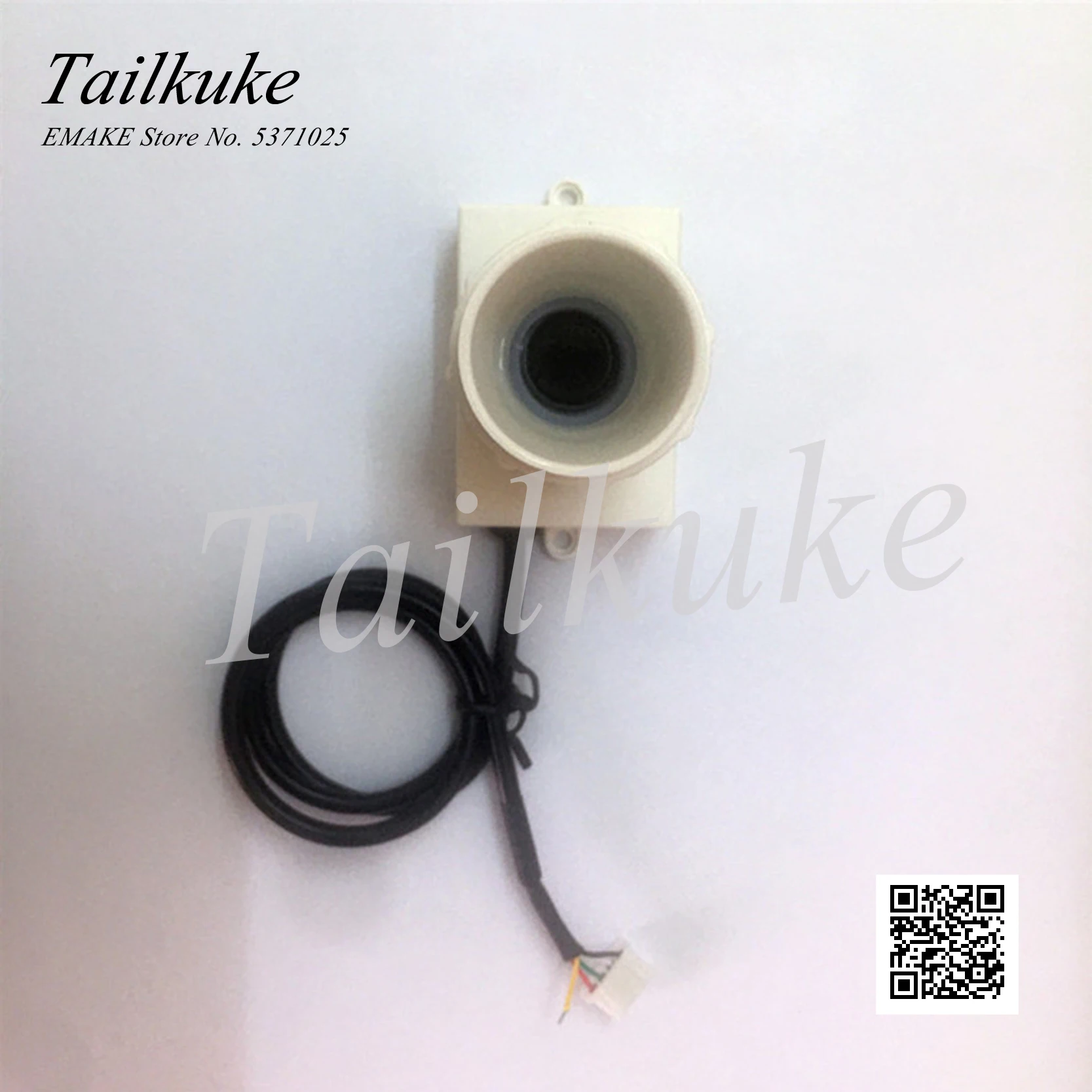

DJLK-003B2 V1.0Интегрированная Водонепроницаемая серия трансивера
Высокая производительность водонепроницаемый светодиодный модуль
DJLK-003B2 серии V1.0Waterproof module, он принимает закрытый зонд со встроенным приемником и приемником, зонд с определенной степенью
Уровень пыленепроницаемости и водонепроницаемости, подходит для влажных, плохих случаев измерения. Водонепроницаемый корпус с небольшим углом, это высокопроизводительный продукт с простой работой. Коммерческие функциональные модули с высокой надежностью.
Особенности:
• Высокий уровень звукового давления на выходе
• Источник питания 5 В
• Ток меньше 20 мА
• MAX485Automatic выход
• · Центр датчика частоты 40 кГц
• Температурный режим работы-15℃Для того, чтобы+ 60℃
• Хранение Температура-25℃Для того, чтобы+ 80℃
• Точность измерения
± 1 см +(S * 0.3%)
(SДля снятия мерок)
Преимущества:
• Сильная защита от помех
• Выход данных является стабильным и надежным
• Быстрое время отклика
• Антистатические сильный
• Широкий диапазон температур
• Высокая точность измерений
• Простота установки
• Автоматический режим вывода, выпуск пользовательского процессора
• С контролируемым режимом вывода, в соответствии с фактическим приложением, потребление энергии минимум.
Применение:
• Диапазон уровня
• Измерение уровня
• Система управления парковкой
• Избегание препятствий, автоматическое управление
• Подход к объекту и восприятие существования
•Умный мусора системы управления
•Избегание препятствий робота, автоматическое управление
• Присутствие человеческого тела или объекта воспринимается
Ультразвуковой модуль использует воздух как среднюю для распространения, Бесконтактное определение цели и диапазон, датчик s, который обнаруживает объекты в области. Этот датчик не будет зависеть от цвета или других визуальных особенностей обнаруженного объекта. Ультразвуковой Датчик посылает высокочастотную звуковую волну для обнаружения в окружающей среде, одновременно получая ультразвуковое эхо, передаваемое и отраженное от окружающих объектов, через обработку эхо-времени, соответствующий сигнал передачи данных с помощью датчика.Ультразвуковой датчик
Измерение расстояния
Нужно 100% измерить надежное и стабильное значение расстояния, испытанный объект должен быть в пределах эффективного диапазона датчика. Большинство пользователей считают, что датчик также может быть измерен в слепой области или за пределами диапазона измерений. Из-за физических свойств ультразвуковой волны, для различных объектов измерения, компания Dianjinlian не гарантирует точность измерения значения расстояния.

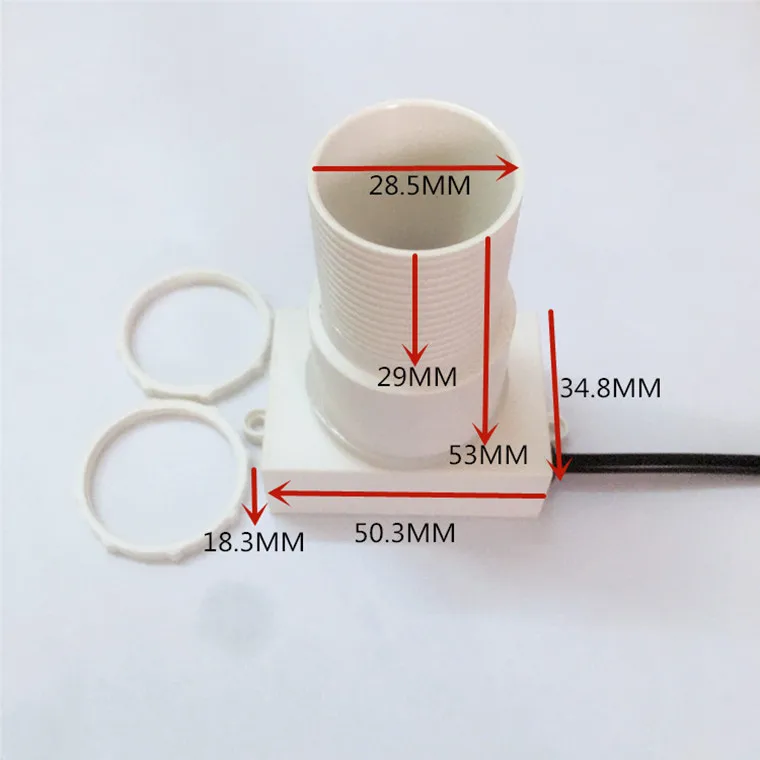

Основные параметры:
Параметр пункт"
DJLK-003B V1.0
Блок
Обратите внимание
Вход напряжения
5
V
Постоянного тока
Рабочий ток
≤ 20
MA
Слепая зона расстояние
0-22
См
Планарный диапазон объектов
22-600
См
(1)
Выход режим
MAX485
-
Цикл работы
100
Г-жа
Температура точность измерений
± 1 +(S * 0.3%)
См
(1)
Центр частоты зонда
40K±1,0 K
Гц
Запуск угол 20 СтепеньОбнаружения стабильность оси
±2,5
Степень
(2)
Рабочая температура
-И стеснительного;15 ~ 60
℃
Для хранения Температура
-25 ~ 80
℃
Рабочая влажность:
≤ 80%
П/с
(3)
Влажность при хранении
≤ 90%
П/с
(3)
Для обнаружения исходной точки По умолчанию поверхность зонда, она должна быть уменьшена колокольчиком 40 мм

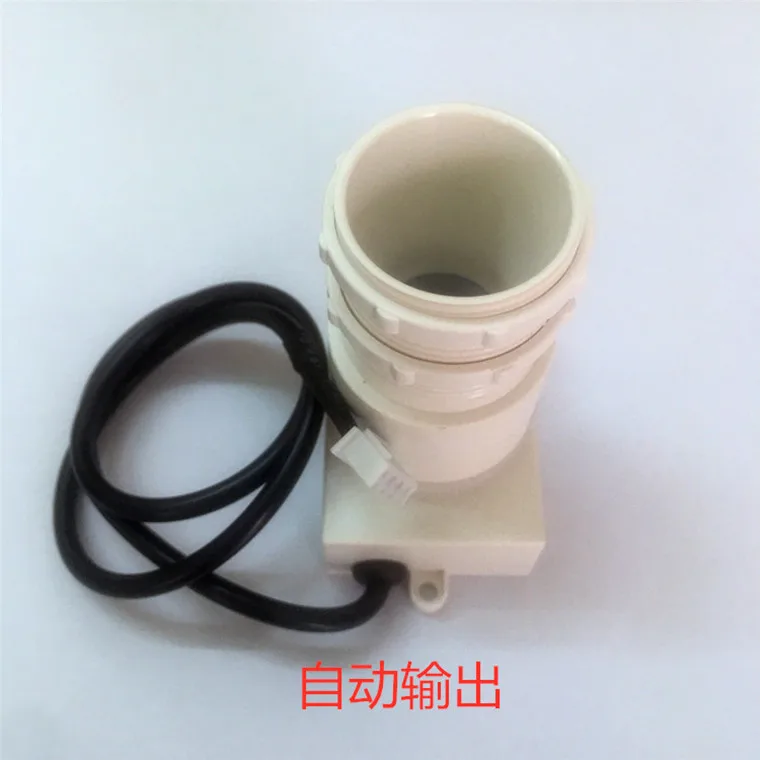

Выход определение типа
PIN-код
Вытащить шпильку имя
Описание контакта
Обратите внимание
1
ЧерныйGND
Заземляющий штырь источника питания
2
Желтая линияА
485 AВыход шпильки
3
Корзина линияB
485 BВыход шпильки
4
Цзун СианьVCC
5VМощность ввода ПИН-кода

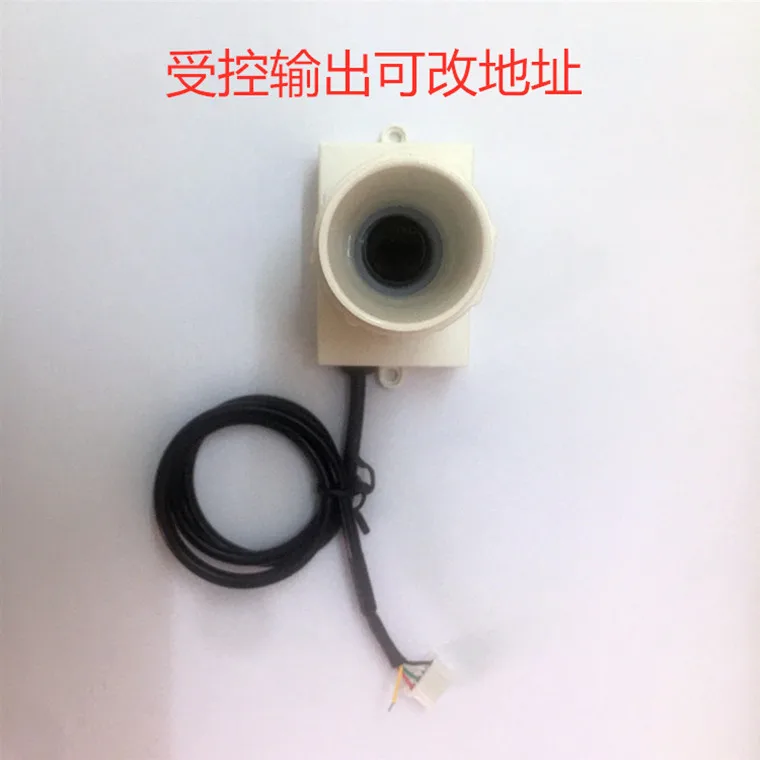

Контрольный выходной контактный номер
Вытащить шпильку имя
Описание контакта
Обратите внимание
1
Blackgnd
Заземляющий штырь источника питания
2
Белый lineb
485B Выход шпильки
3
Зеленый LineA
485A Выход шпильки
4
Красный linevcc
5 В Входное напряжение
5
Желтый linetrg
Линия управления (Установите значение адреса)
DJLK-003B2 V1.0 Выход формат
(1) Формат связи MAX485
MAX485
Скорость передачи информации в
Stop
Паритет проверить
Скорость передачи данных по Bluetooth
Уровень
8
1
Нет
9600bps
MAX4855Output формат
Рама для передачи данных
Описание продукта:
Байт
Рамка заголовка
Фиксированный 0XFF
1 байт
Data_H
Данные о расстоянии 8 бит
1 байт
Data_L
Данные о расстоянии 8 бит
1 байт
Сумму
Связь Контрольная
1 байт
MAX485The выход, например, в случае с
Рамка заголовка
Data_H
Data_L
Сумму
0XFF
0X07
0XA1
0XA7
Примечание: контрольная сумма сохраняет только низкую совокупную стоимость.8Бит;
Сумму = (Рамка заголовка+ Data_H + Data_L)& 0x00FF
=(0XFF + 0X07 + 0XA1) и 0x00FF
= 0XA7;
Расстояние соотношение цена/качество= Data_H * 256 + Data_L = 0X07A1; К десятичному преобразованию равен1953;
Означает, что значение измеренного расстояния1953Мм 。
Модуль заводской адрес по умолчанию: 0XFF. Каждый раз, когда модуль получает адресный код (интервал 100MSInterval), возвращает измерения времени. Формат данных измерений: 0XFF + H_DATA + L_DATA + SUM 0XFF: для запуска данных, для обнаружения; H_DATA: данные о расстоянии high8Bit; L_DATA: данные о расстоянии low8Bit; Сумма: 0XFF + H_DATA + L_DATAData и (только для передачи low-8Bit).
Пример: измерение: FF 07 A1 A7
0X07: дальность высоких данных;
0XA1: от нижней бит данных;
Значение расстояния: 0X07A1; Преобразование десятичного 1953; Единица измерения: мм.
Четыре. Связь последовательного порта: baud rate9600 контрольная цифра: нет остановки: 1 бит
Пять. Изменение адреса: (Диапазон значений кода адреса: 0X01 до 0XFF )
1. Ультразвуковой модуль ранжирования и usbgottlthe коммуникационный модуль стыковки хорошо, ультразвуковая линия управления подключена к низкому уровню, супер-
Светодиоды акустической волны включены, модуль переходит в режим изменения кода адреса;
2. Откройте помощник последовательного порта, установите контрольный знак baud rate9600: Нет остановки: 1 бит;

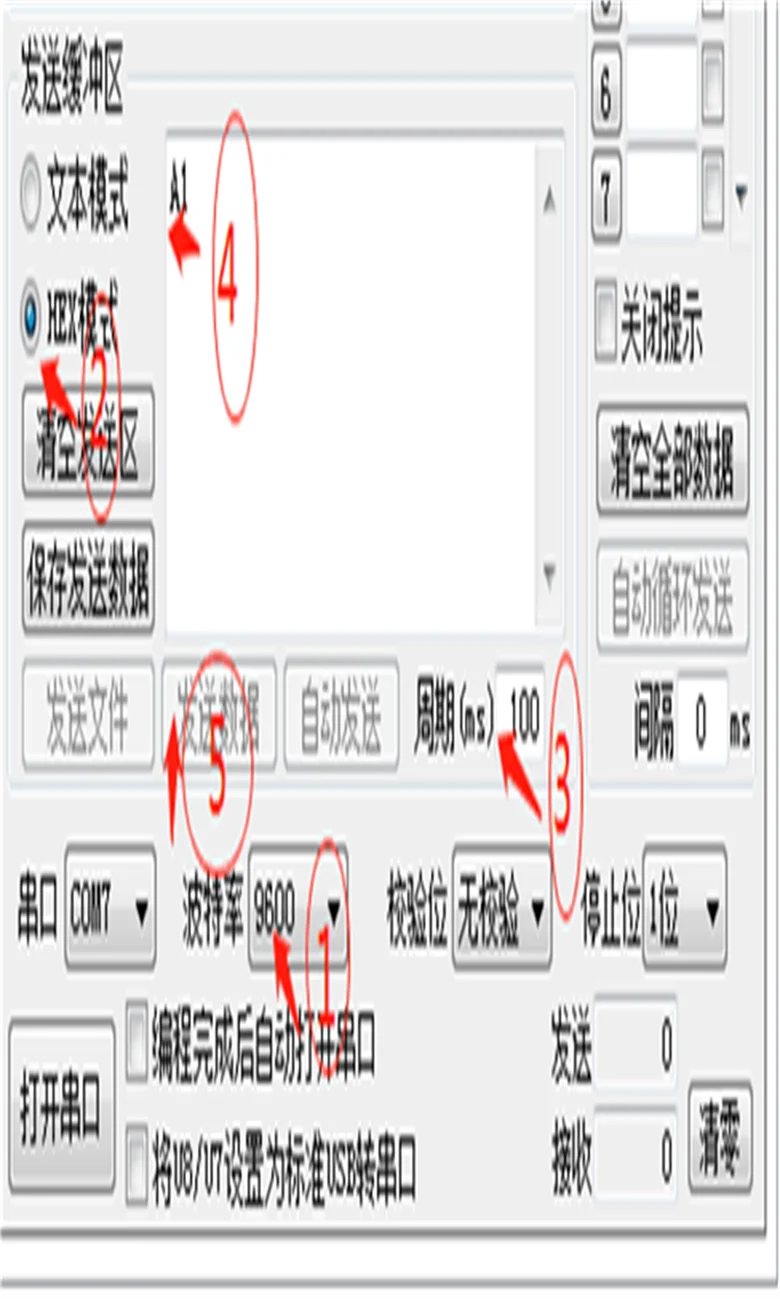

3. В области передачи выберите код адреса, который вы хотите после режима; Как показано на следующем рисунке:
4. Введите адрес кода (ExampleA1) после, цикл setting100MS. Нажмите отправить данные, в этот чехол, ультразвуковой модуль диапазона светодиодный flash2Times. Изменение адреса было успешным; 5. Линия ультразвукового управления свисает, в это время модуль входит в контролируемый Рабочий режим. Пользователь отправляет адресный код (Просто измените адрес codeA1), возвращает измерения времени; 6. Код адреса модуля может быть сохранен после изменения, значение кода адреса изменено в последний раз, когда включена следующая мощность.
