Информация о продукте
Модель: KCD1L-M1
Название продукта: Регулировочная рама с прямым углом
Спецификация: 48,6*48,6*48,2 мм
Расстояние между отверстиями: 15*15 мм
Резьбовое отверстие: 4-40 (система США), M4/M6 (метрическая система)
Монтажное отверстие для зеркала: SM1 (1,035 "-40); Совместимость с оптикой Ø1"
Материал: алюминиевый сплав #7075
Вес нетто: 141 г
Характеристика

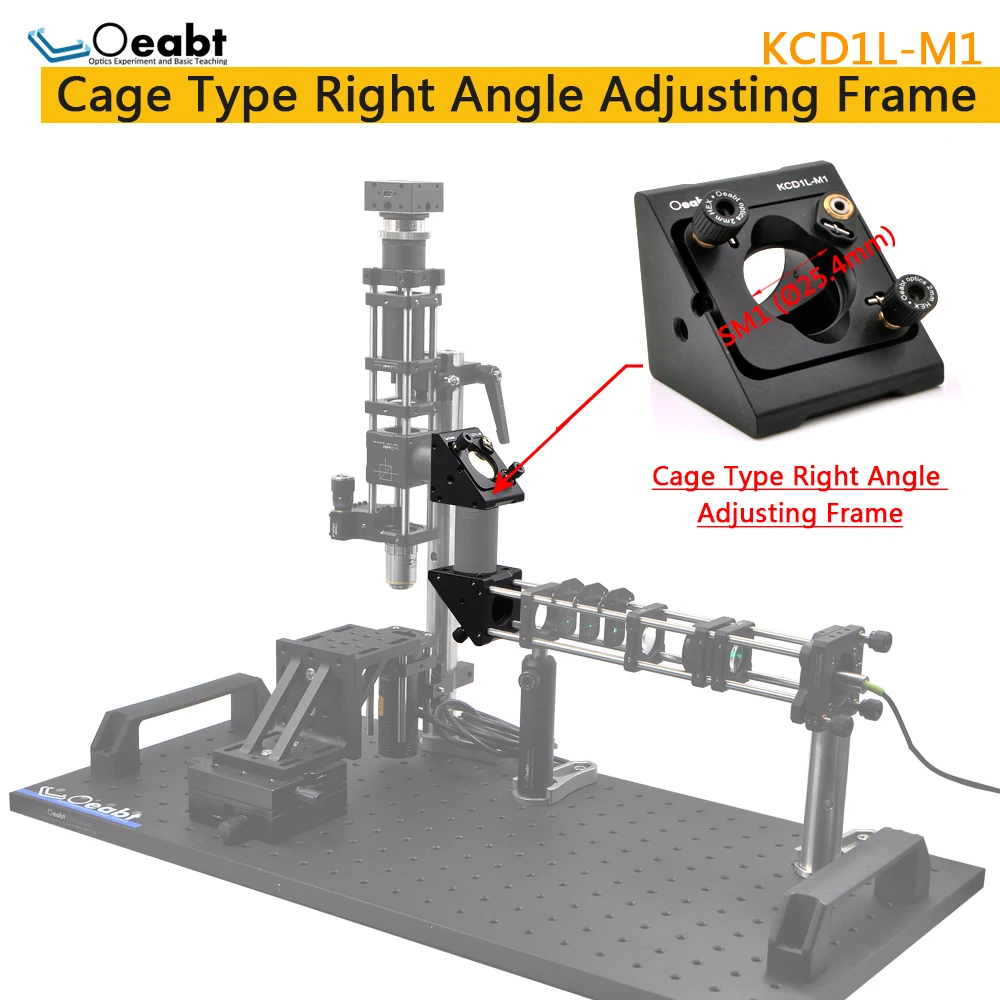

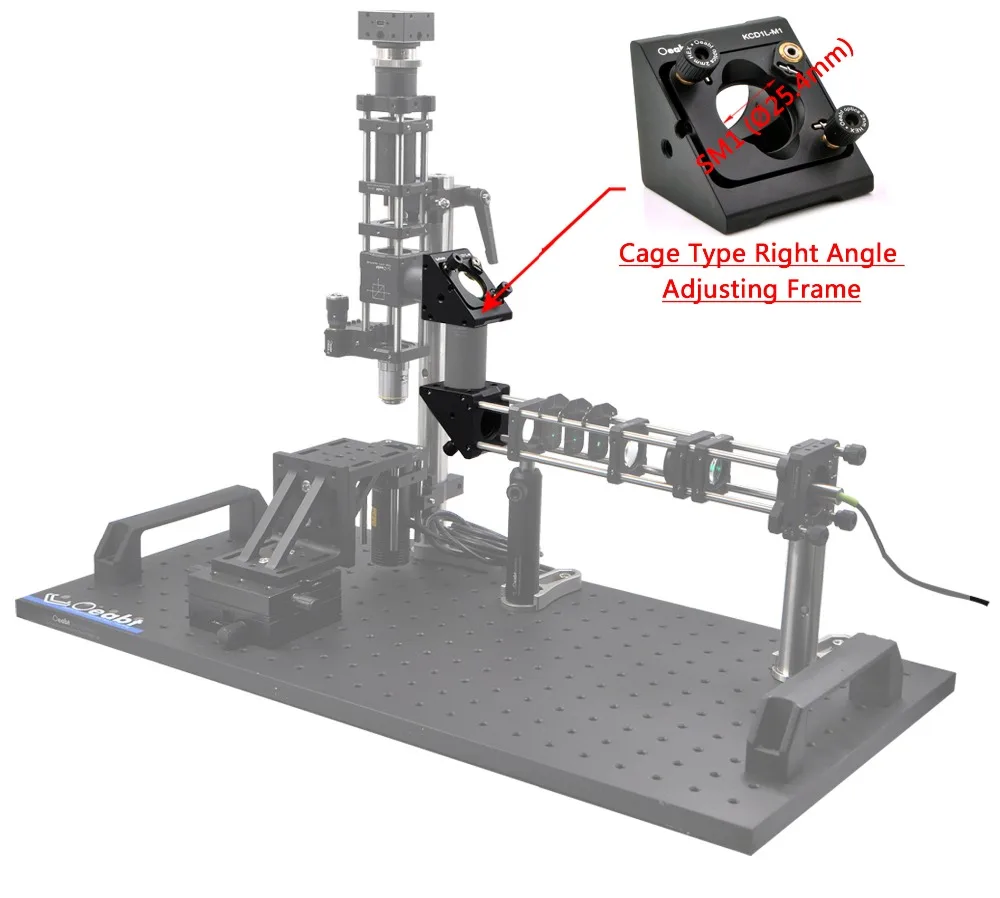

KCD1L-M1 Регулировочная конструкция с прямым углом легко помещается в нашу систему 30 мм. Входные и выходные порты крепления имеют винтовое отверстие SM1, которое может быть интегрировано с объективной трубкой Ø1 ".

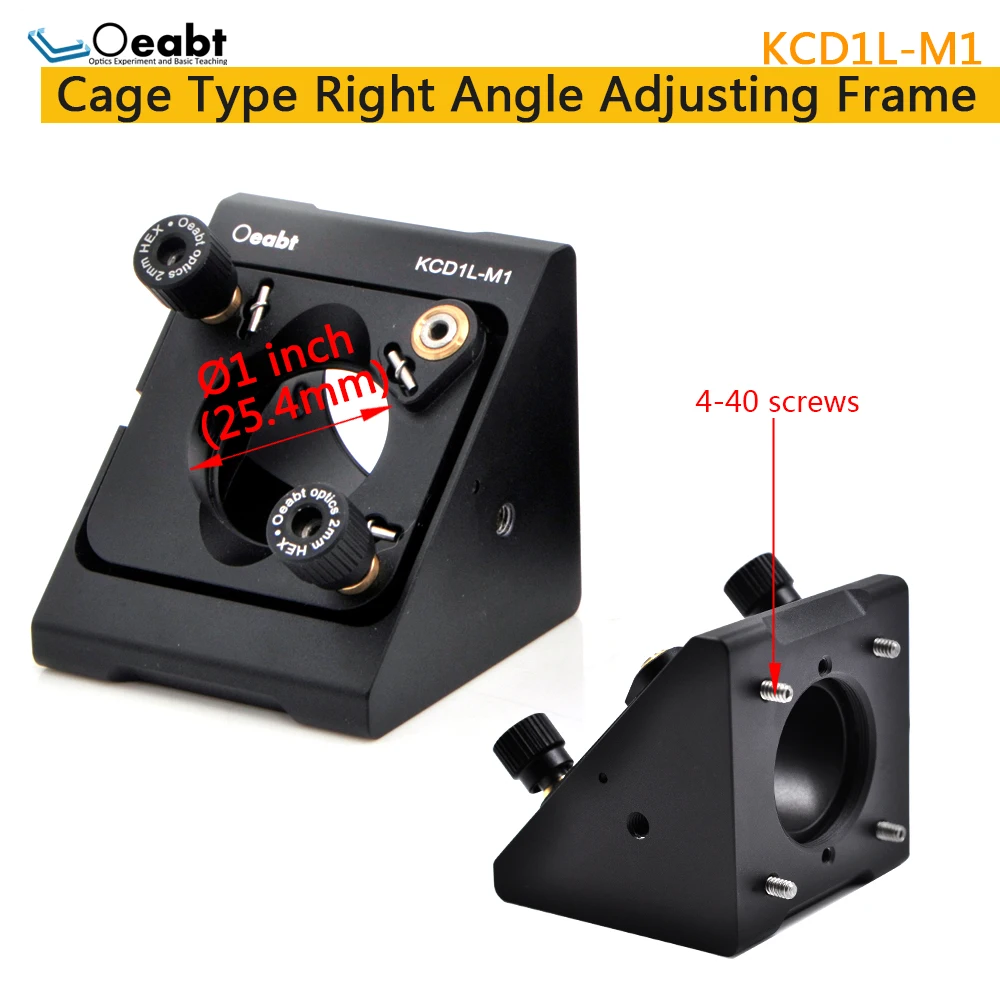

▶KCD1L-M1 используется для фиксации стержня M6 с американскими винтами 4-40, стабильность будет более стабильной, чем конструкция сквозного отверстия;

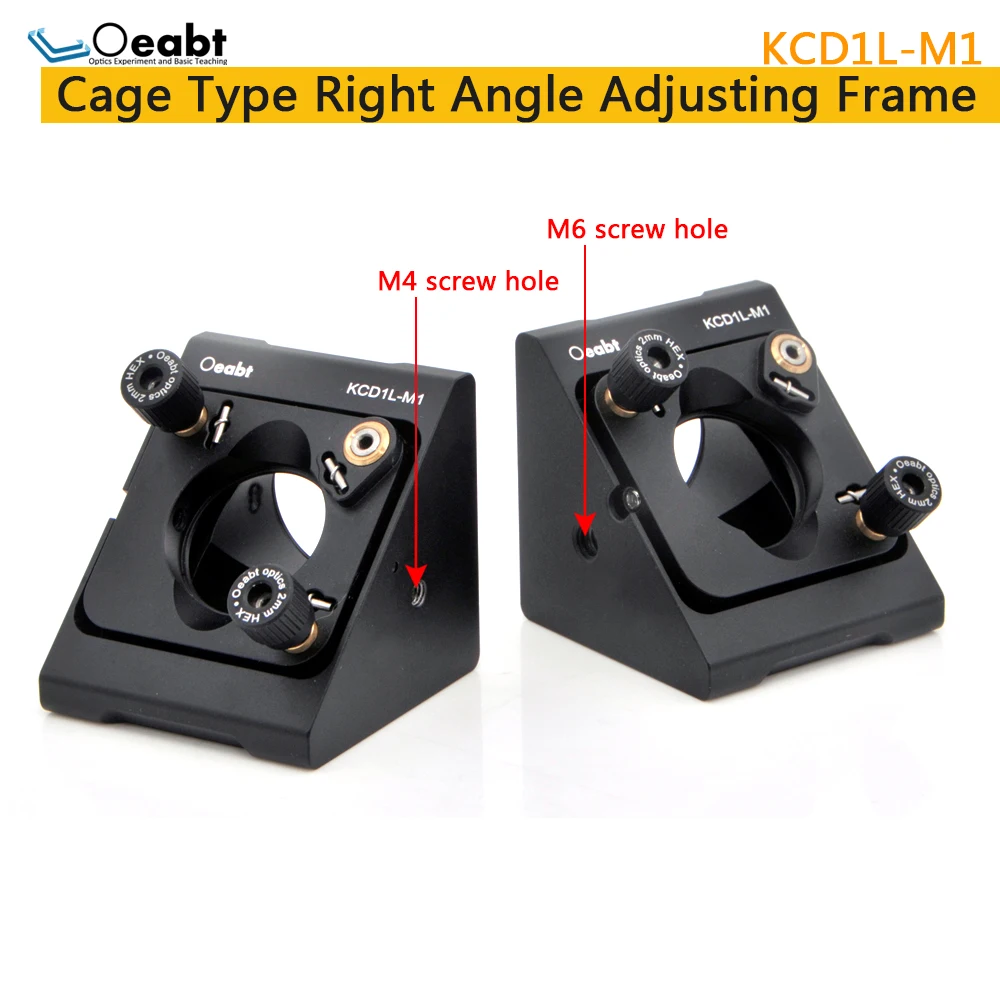

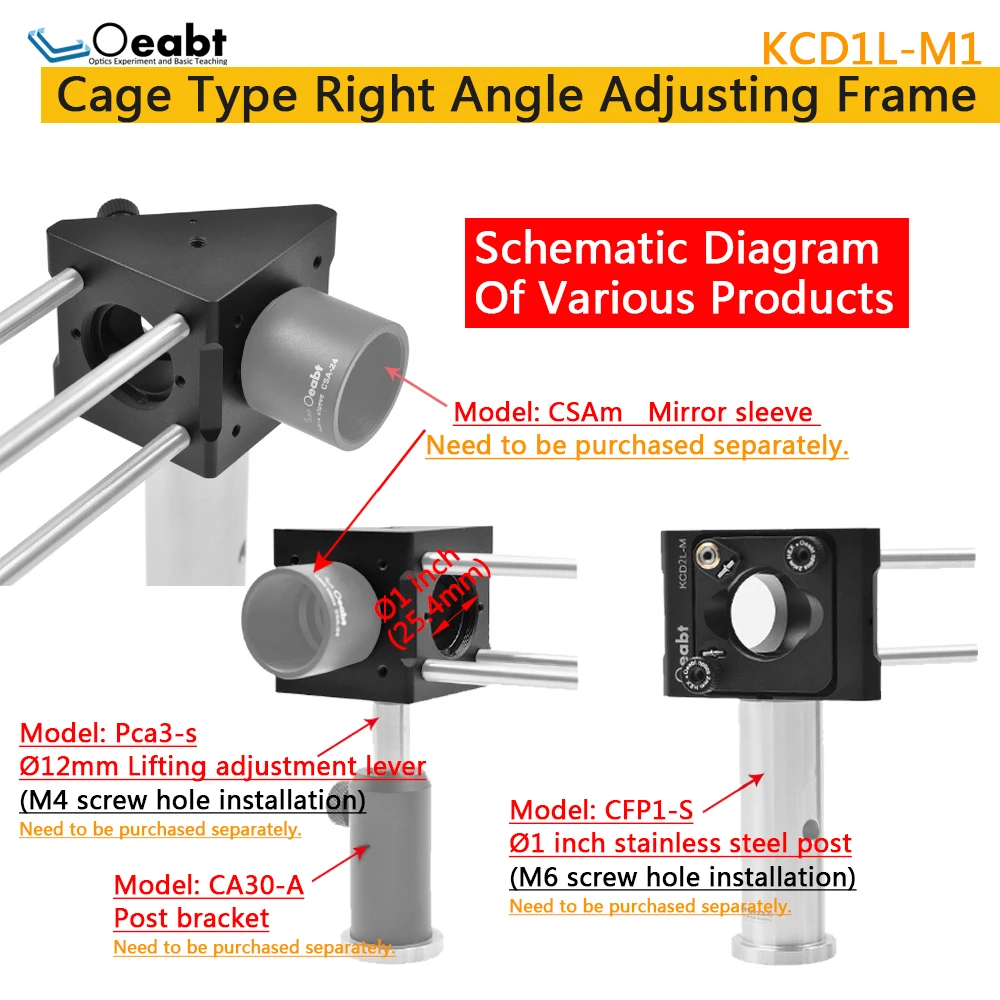

▶Винтовое отверстие M4 в нижней части и винтовое отверстие M6 в верхней части используются для отверстий ø12мм и ø25мм;
▶Светоотражающие линзы из Ø1 дюйма (25,4 мм) может быть установлен под углом 45 ° по отношению к оптическая ось;
▶Диапазон регулировки: ± 4 ° шаг и регулировка наклона;
▶Совместим с 30 мм системой клетки и SM1 (1,035 ''-40) резьбой;
▶Диаметр отверстия объектива-1 дюйм, резьба SM1, совместима с муфтой SM1, сделанной нами;

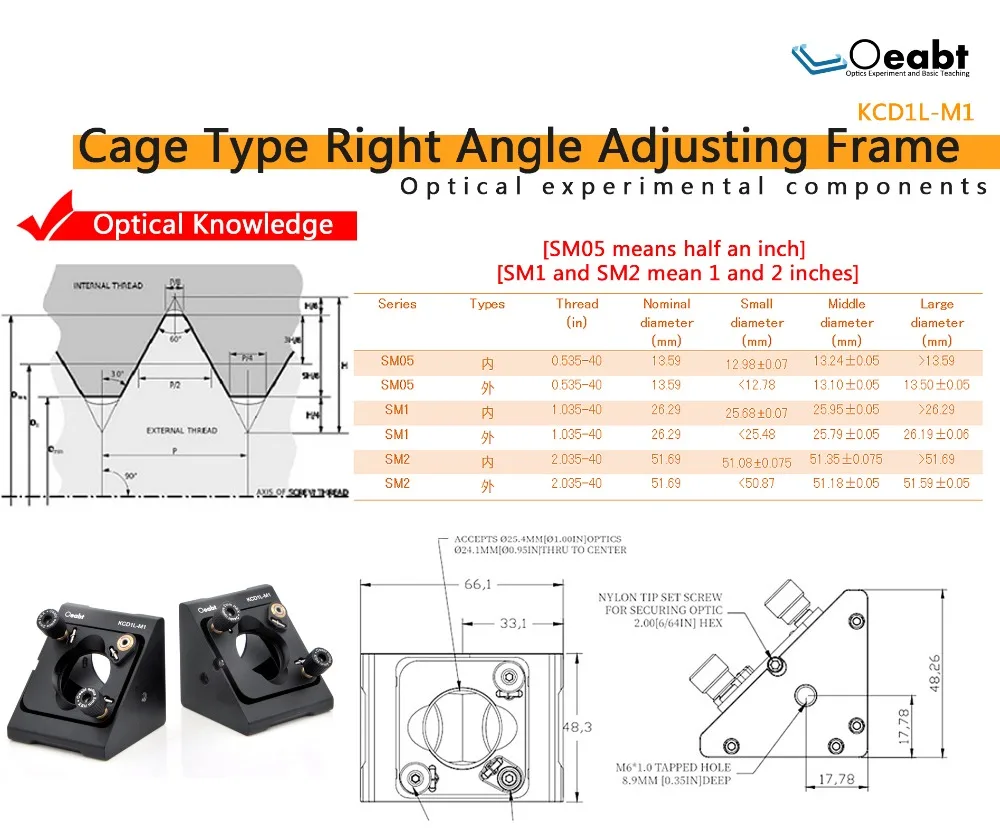

Стандартный размер оптической резьбы
Это уникальная нить Thorlabs в США, а не широко используемая оптическая нить. SM-это код для швейной машины с точки зрения объема резьбы, но эта компания в США использует его для подключения внутренних и внешних нитей оптического объектива и рукава. Природа резьбы-это UNS, а Соединенные Штаты имеют специальную нить с точностью допуска 2A / 2B. Специальное место этой нити составляет 40 зубьев на дюйм независимо от диаметра. Конкретные размеры указаны ниже:

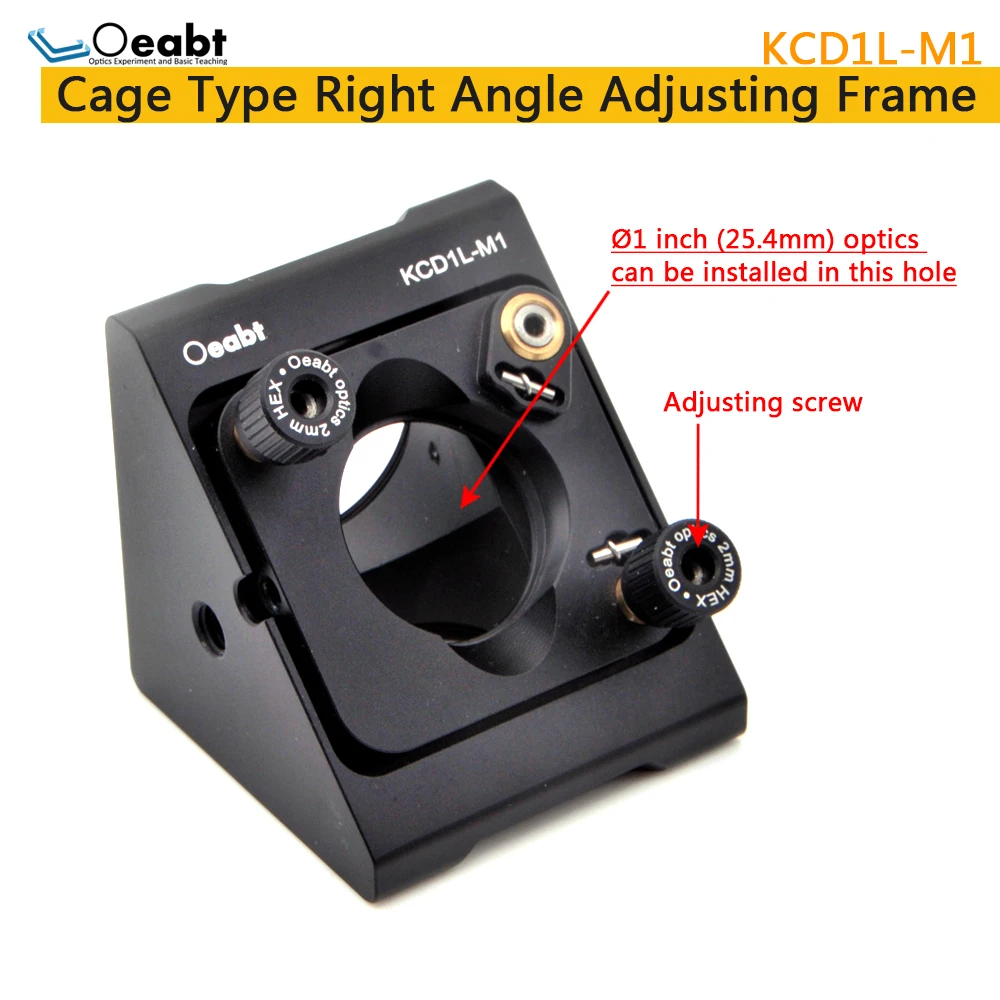

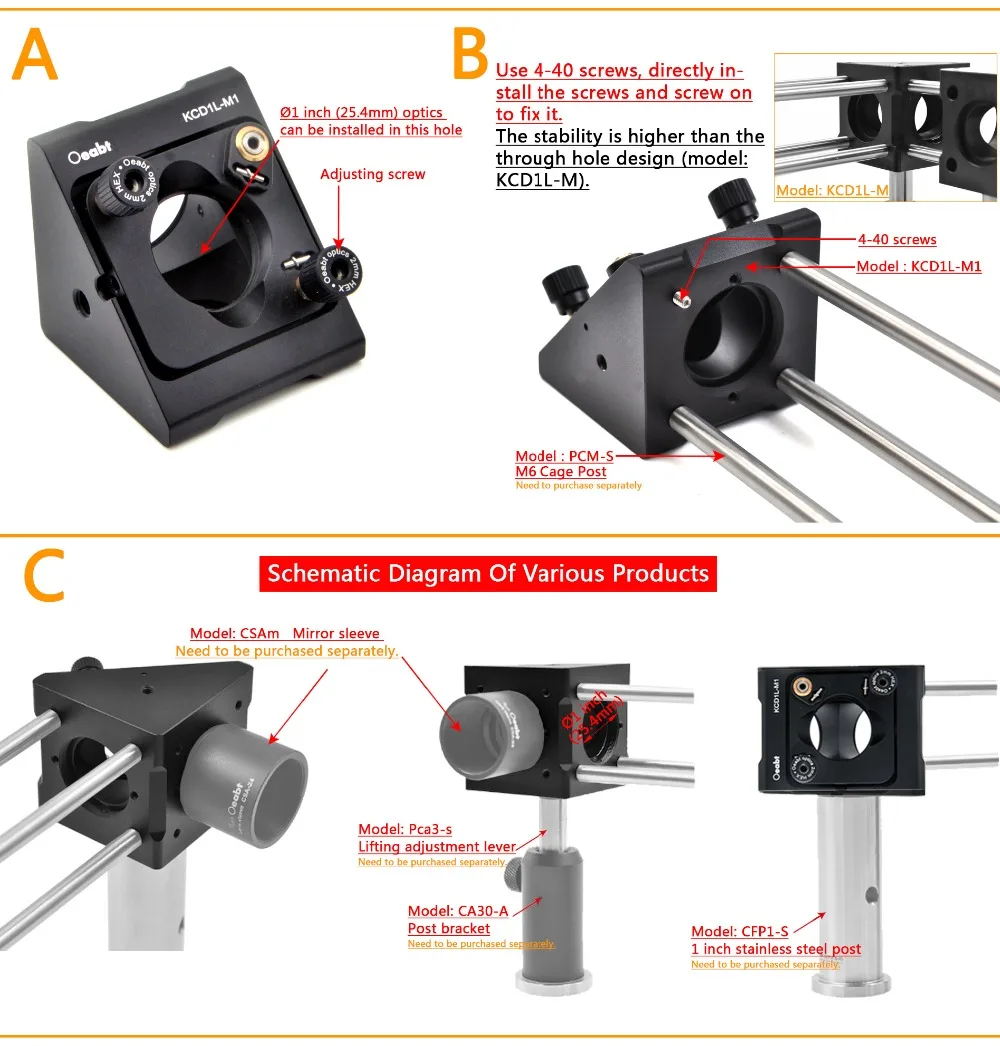

A: правой кнопкой мыши регулировка угла кронштейн совместим с Ø1 "(25,4 мм) Оптические элементы, обеспечивая самую большую ясная апертура для передачи светильник, и предоставление места для операционной установлен Оптические элементы. Задняя конструкция не ограничивает толщину оптических компонентов, которые должны быть установлены. Даже если монтажное основание оснащено стержнем клетки или трубкой объектива, установленные оптические компоненты все еще могут работать. Тефлоновые прокладки могут использоваться для установки оптических компонентов толщиной менее 3 мм, которые могут защитить объектив (продается отдельно).
Регулировочный винт может использоваться для наклона и наклона поверхности пластины. Винт может обеспечить ровную и высокочувствительный движения с разрешением 0,01 дюйма (0,254 мм). Два из этих регуляторов поставляются с ручными ручками, в то время как другой должен быть отрегулирован с помощью шестигранного ключа 5/64 дюйма (2 мм) или шарикового драйвера.
B: одно винтовое отверстие M4 и одно винтовое отверстие M6 (для Ø12 мм и Ø1 дюйма).

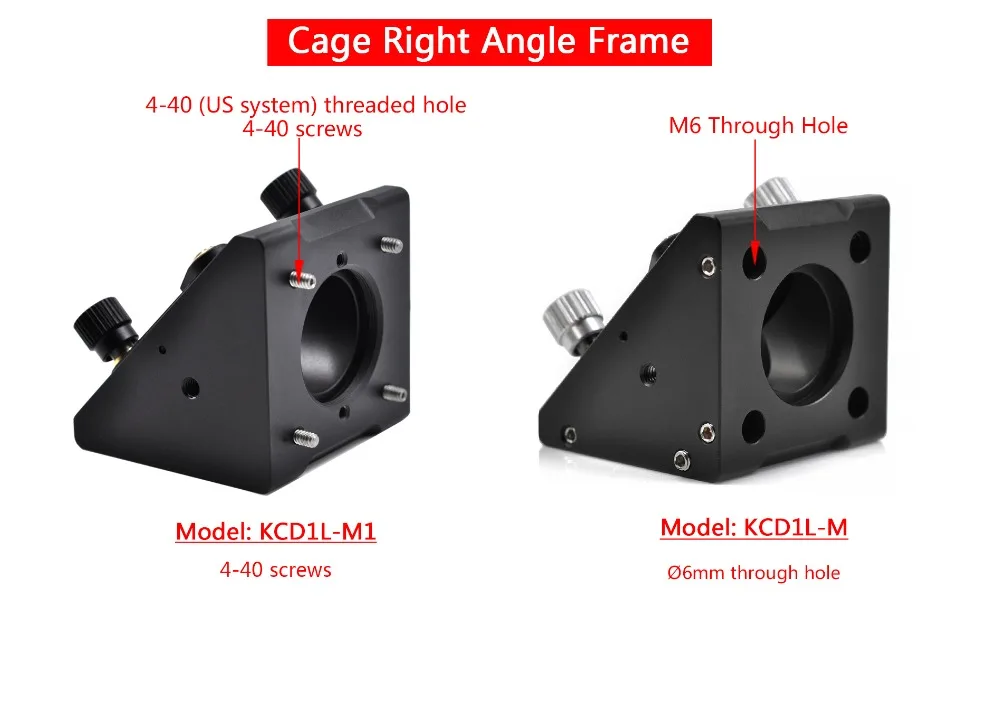

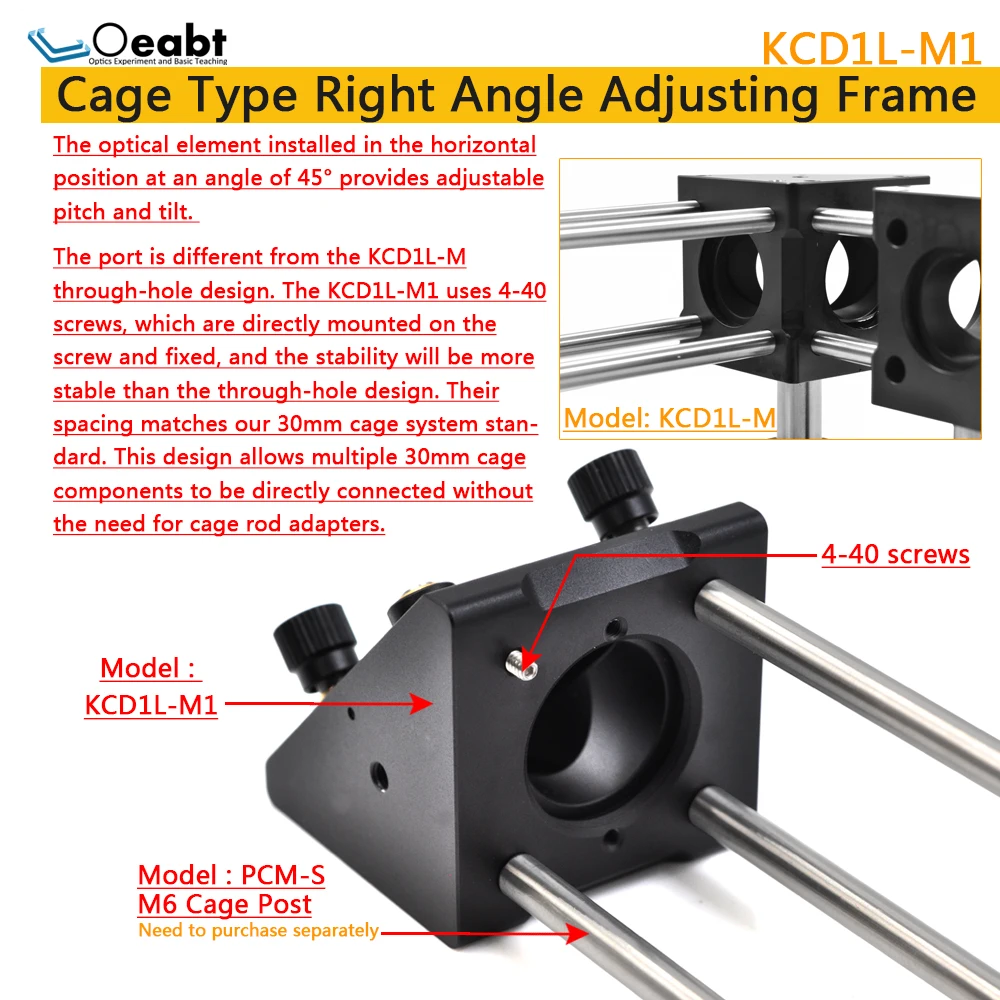

Оптический элемент, установленный под горизонтальным углом 45 °, обеспечивает регулируемый шаг и наклон. Порт отличается от KCD1L-M дизайна сквозного отверстия. KCD2L-M имеет американский дизайн с резьбовым отверстием 4-40. Непосредственно Установите винты и ввинтите их, стабильность будет более стабильной, чем дизайн сквозного отверстия. Их расстояние соответствует нашему стандарту системы клетки 30 мм. Эта конструкция позволяет напрямую подключать несколько компонентов 30 мм без необходимости адаптеров для стержней клетки.
(Эта ссылка поставляется с 8 4-40 винтами. Если вам нужно больше винтов, пожалуйста, приобретайте их отдельно.)
C: диаметр отверстия объектива-1 дюйм, резьба SM1. Совместим с трубками объектива SM1.
Информация
Примечания для клиентов
Оплата:
Aliexpress принимаем вышеуказанные способы оплаты
Доставка:
Товар будет отправлен как можно скорее после оплаты. Мы хотим, чтобы посылка Поступила к вам раньше, но Международная почта сильно зависит от таможни и местного почтового отделения, поэтому, если вы не получили свой товар, пожалуйста, свяжитесь с нами, спасибо за понимание. Импортные пошлины и налоги не включены в цену товара и его доставку.Возврат и возврат:
Пожалуйста, внимательно проверьте посылка и детали. Если у Вас возникли какие-либо проблемы, пожалуйста, свяжитесь с нами.
При возникновении проблем выполнить следующее.
Отзывы:
Мы надеемся, что вам понравится этот товар и с нетерпением ждем ваших покупок с нами снова в ближайшем будущем. Ваше удовлетворение, полученная поддержка является самой фундаментальной движущей силой для нас, чтобы приложить неустанные усилия! Пожалуйста, уделите минуту, чтобы оставить нам положительный отзывы с общим детальным рейтингом продаж (DSR) 5.Внимание, пожалуйста:
Способ общения:Пожалуйста, свяжитесь с нами, если есть какие-либо вопросы относительно товара. Мы ответим на ваш вопрос или по электронной почте в течение 24 часов (из-за задержки струи). Проблема транспортировки:Это многонациональная торговля, такая как транспортные процессы, которые причиняют неудобства, пожалуйста, поймите. Размер фото:Обратите внимание, что изображения немного увеличены для вашего удобства. Обязательно обратите внимание на фактический размер товара, так как он может быть меньше, чем на фотографии. Погрешность измерения:Допускается небольшая погрешность в измерениях.
Отзывы покупателей
Страна: RU Color: KCD1L-M1 Доставка: Standard Shipping 17.04.2023

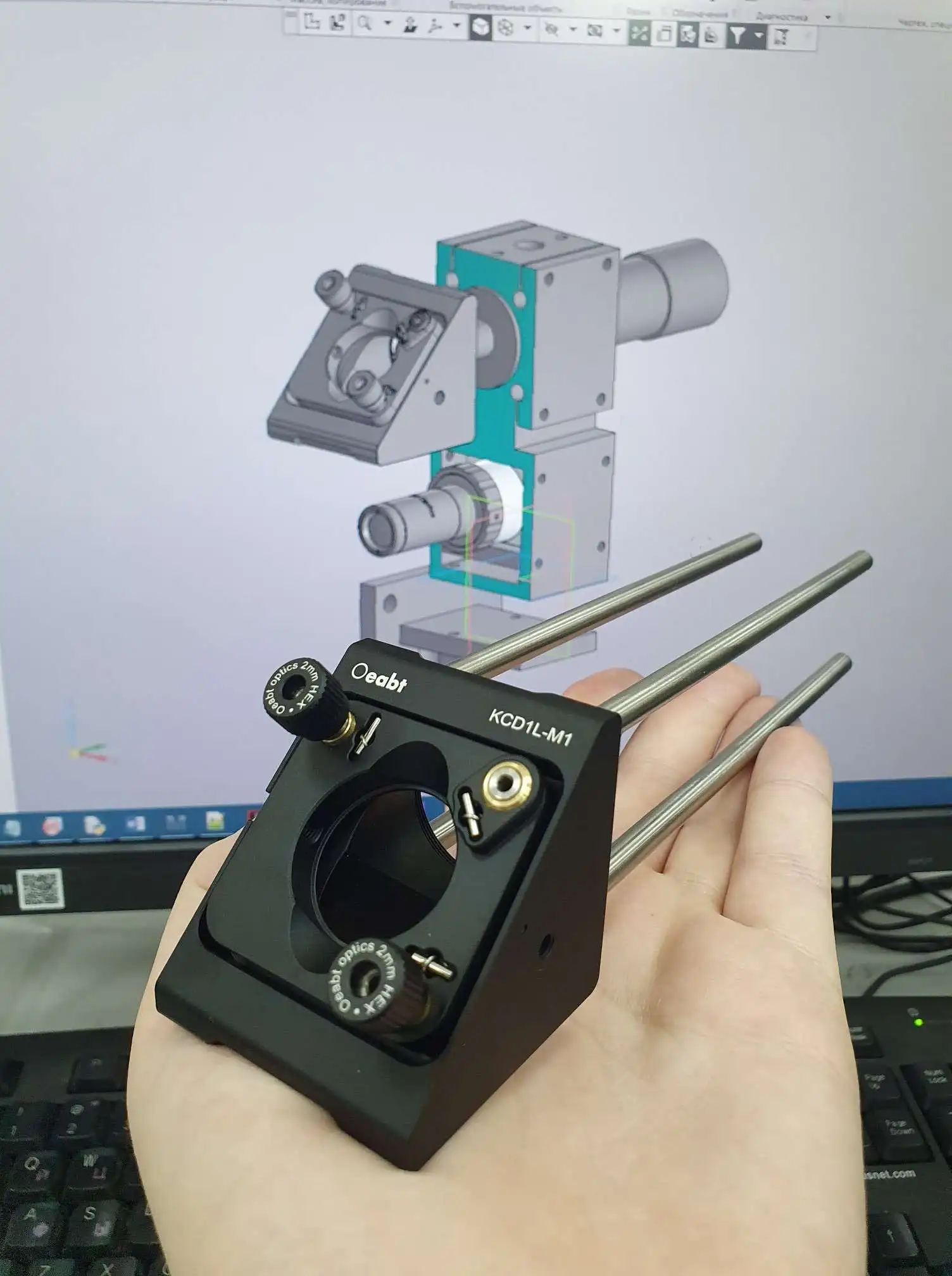

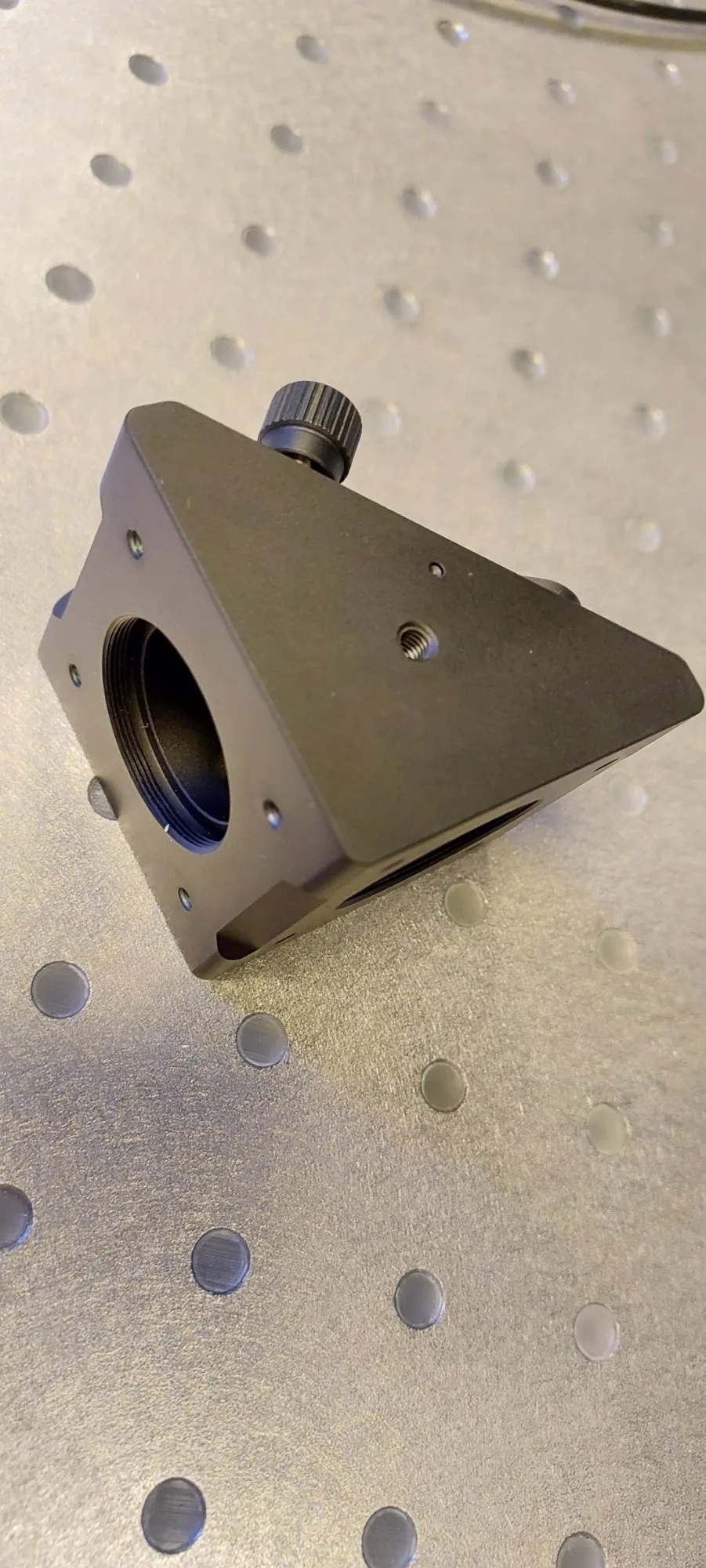

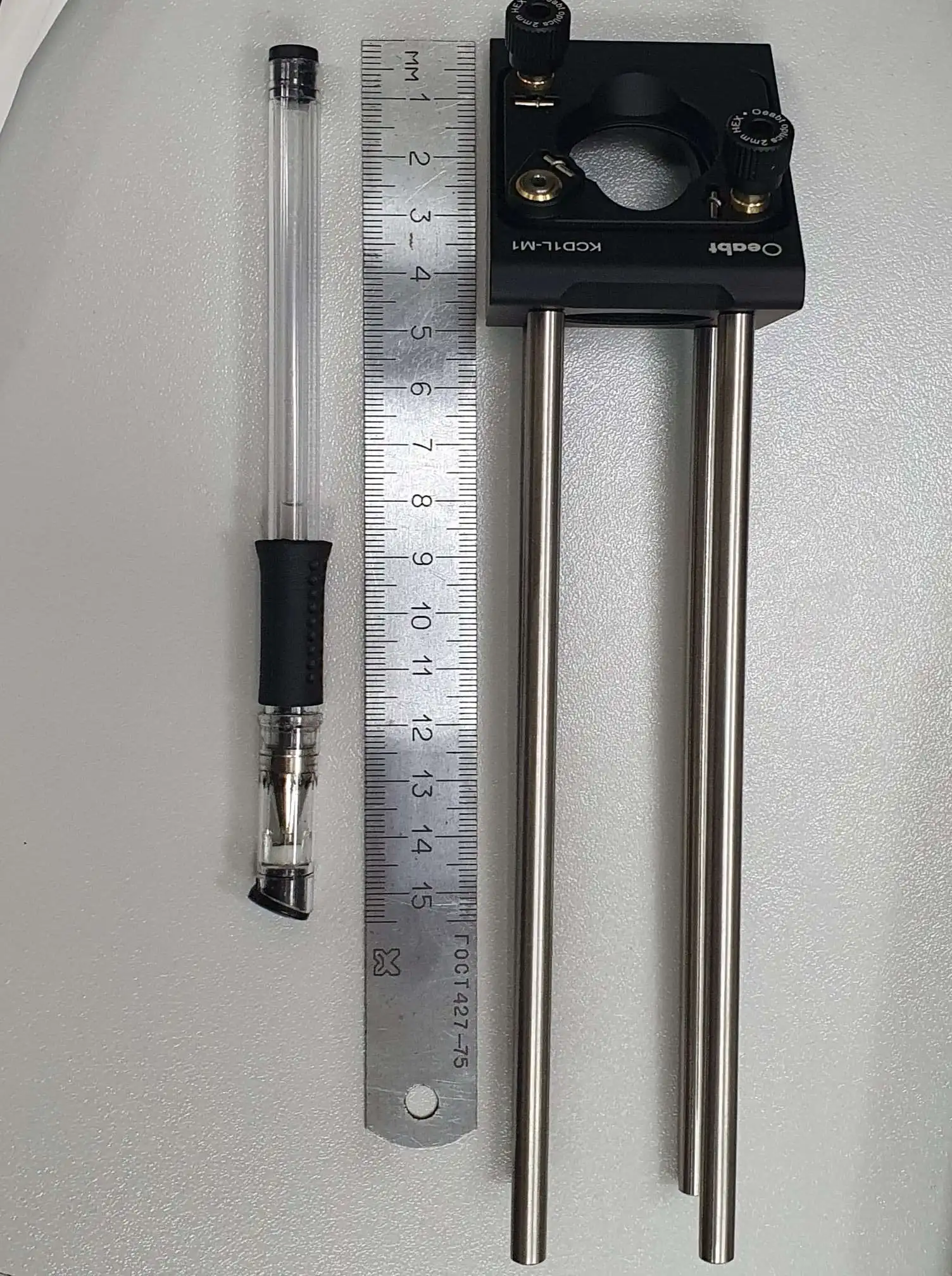

Как крепление для зеркала, так и стержни высокого качества, на официальном сайте были доступны 3D-модели e oeabt.com, так что я мог планировать свою настройку заранее. Крепление действительно маленькое и легкое, что было очень важно для меня, хотелось бы, чтобы в серии 16 мм было больше предметов, но серия 30 мм работала просто отлично. Быстрая доставка, товары были хорошо упакованы. Единственное, что мне не нравится, это 4-40 резьбы на стержнях, а сами стержни действительно завышены. Рассмотрите покупать более дешевые штанги для принтеров 3Д вместо, они больше чем 2 раза дешевле и имеют метрическую резьбу. Люблю клетчатую систему, многие креативные и универсальные предметы, рассмотрим возможность покупки некоторых из них в следующий раз, но удочки не стоят того при текущих ценах.
