Структура и введение

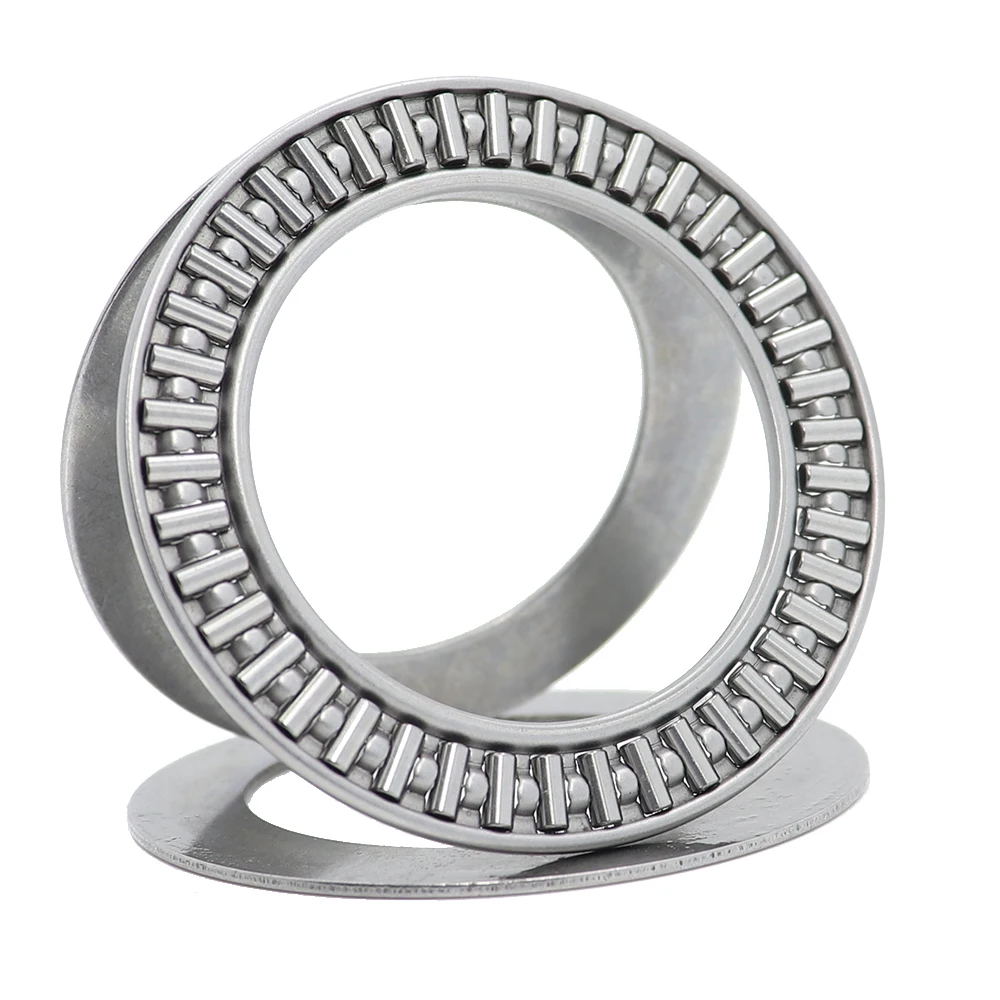

Упорный игольчатый ролик и клетка в сборе
Обзор: упорный игольчатый ролик и клетка являются дополнениями игольчатых роликов малого диаметра, расположенных в спицеобразной конфигурации. Игольчатые ролики равномерно распределены с помощью клетки, ее веб-секция отделяет ролики и обеспечивает руководство, чтобы держать их отслеживания на орбитальном пути. Цель этих сборок состоит в том, чтобы передавать упорную нагрузку между двумя относительно вращающимися предметами, при этом значительно уменьшая трение.
Упорный игольчатый ролик и клетка в сборе также могут быть объединены с lipped шайбами, чтобы служить в качестве raceway поверхностей для игольчатых роликов. Шайбы могут поставляться отдельно или быть механически соединены с упорным игольчатым роликом и клетчатыми сборками для удобства в обращении. Диапазон каталога: 5 мм-240 мм (0,1969 дюйма-9,4488 дюйма). Рынки: автомобильные Автоматические и ручные трансмиссии, автомобильные аксессуары (компрессоры, рулевые шестерни и т. д.) сельскохозяйственное и строительное оборудование. Характеристики: односторонняя защита от шумов, функции блокировки от вращения и улучшения потока смазки.
Преимущества: высокая производительность и гибкость применения.
Номинальная нагрузка
Минимальная осевая нагрузка
Проскальзывание может произойти, если приложенная осевая нагрузка слишком светильник, и Рабочая скорость упорного игольчатого ролика и сборки клетки высокая-особенно, если сопровождается недостаточной смазкой. Для удовлетворительной работы необходимо наносить определенную минимальную нагрузку на Упорный игольчатый ролик и клетку, которые могут быть рассчитаны из: Fa min = C0a/2200 [KN]
Где: C0a = Номинальная статическая нагрузка [KN] Fa min = минимальная осевая нагрузка [KN]
Смазка
Масло является предпочтительным смазочным веществом для упорного игольчатого ролика и сборки клеток, и достаточный поток масла абсолютно необходим для высоких скоростей или для средних скоростей, когда нагрузка относительно высока.
Специальный дизайн
Упорный игольчатый ролик и клетка в сборе и упорные шайбы изготавливаются в специальных размерах и конфигурациях, а также из специальных материалов-когда количество позволяет экономное производство.
Упорный игольчатый ролик и клетка в сборе особенно адаптируются к недорогой интегральной комбинации со специальными упорными шайбами. При рассмотрении использования таких специальных дизайнов для оценки предлагаемых мероприятий следует рассмотреть следующие страницы.

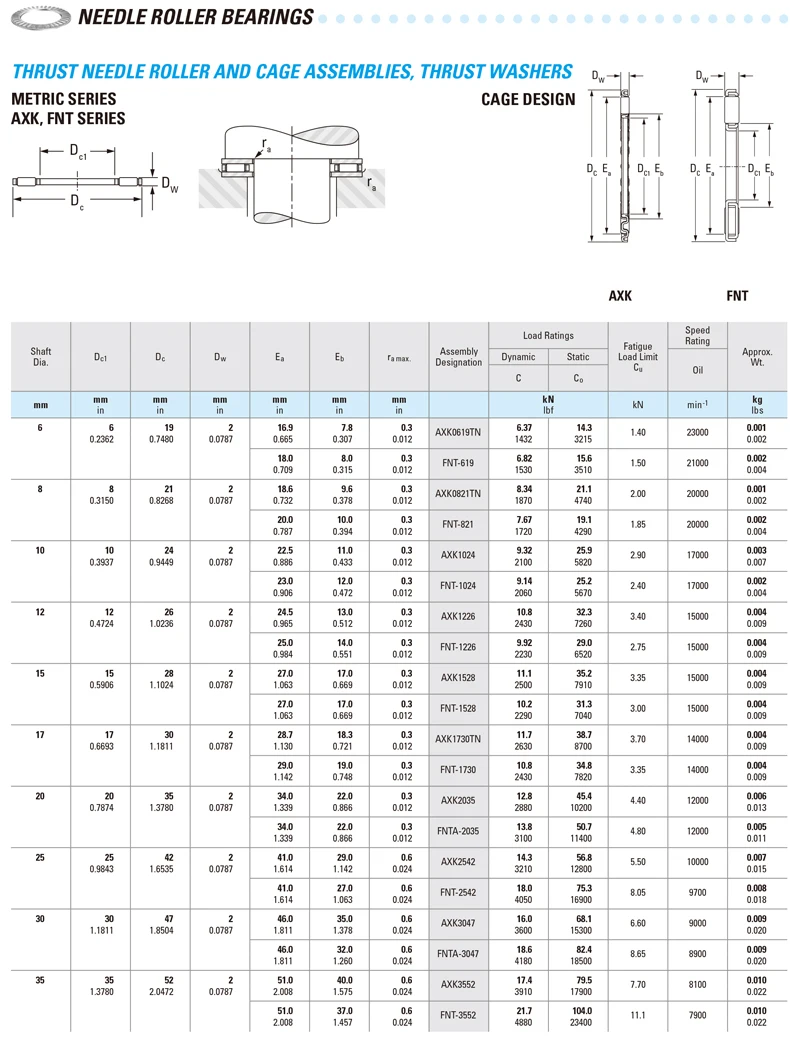

Размеры

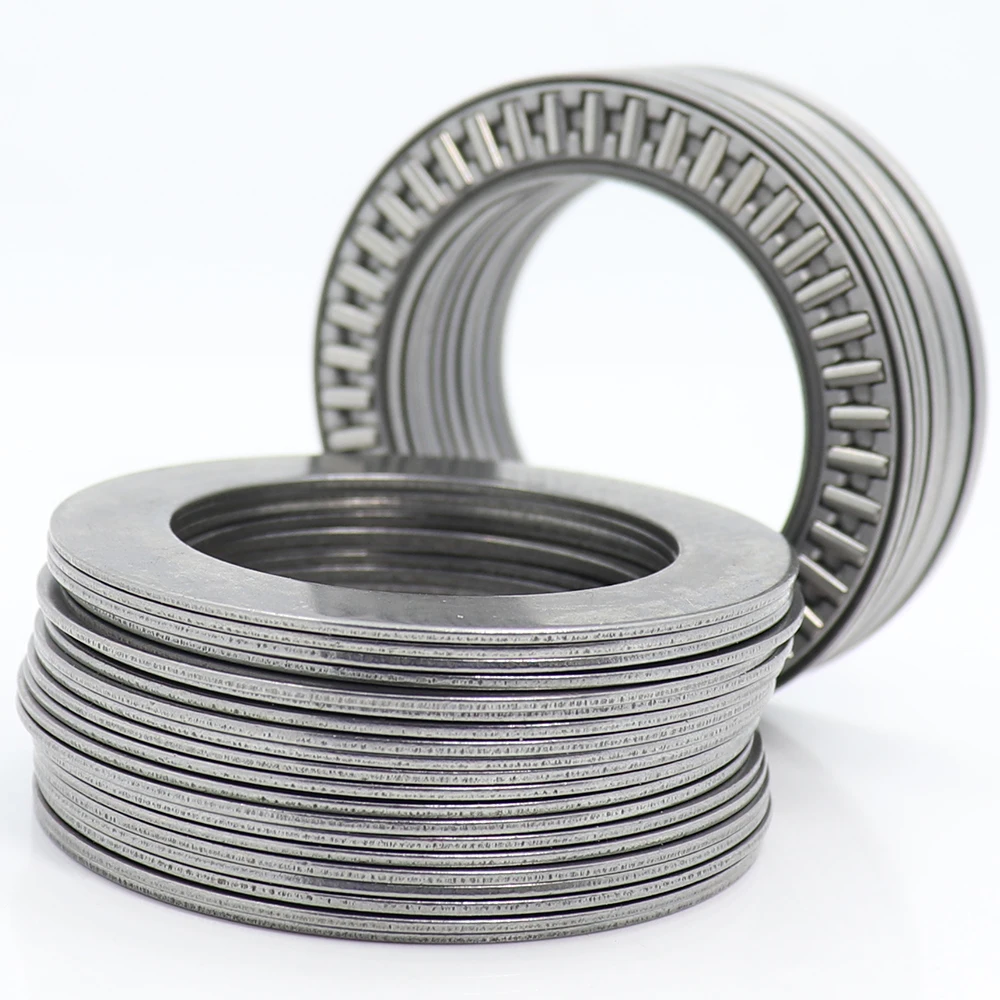

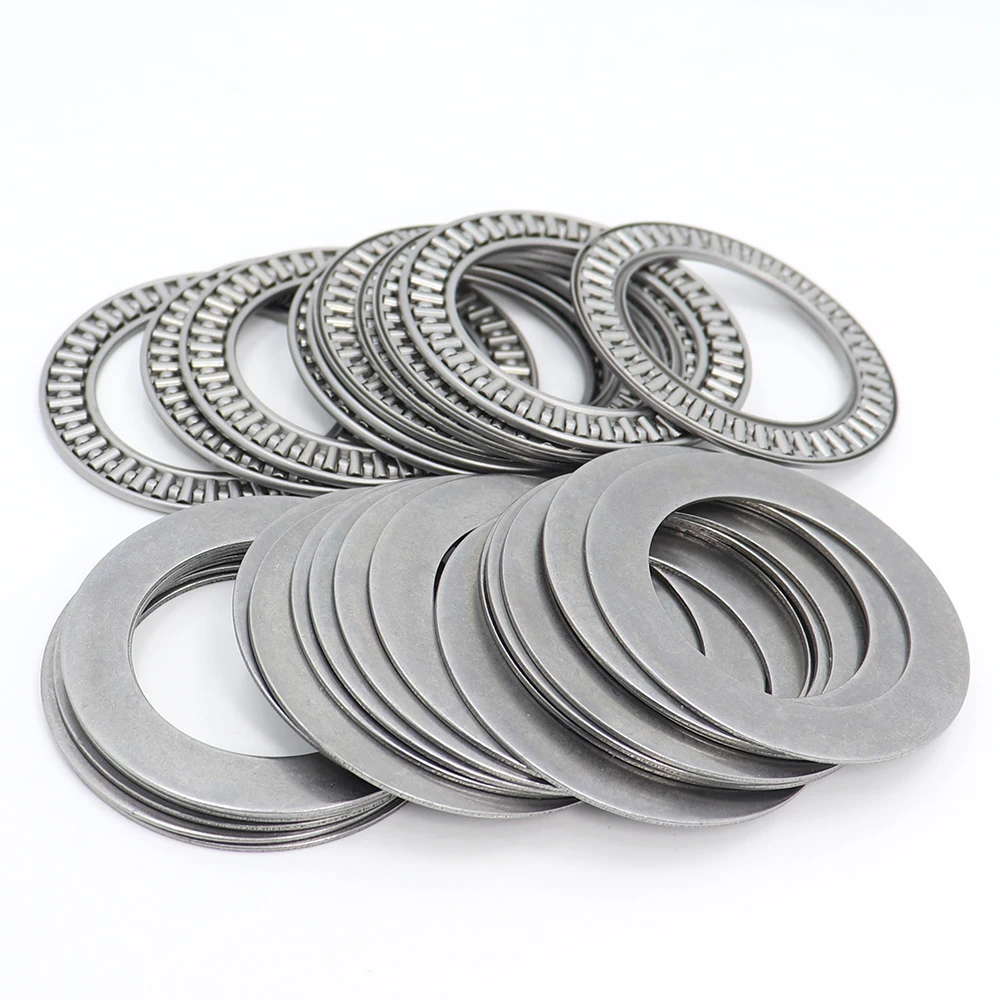

Упорный игольчатый роликовый подшипник серия AXK, Структура набор опорного подшипника, в небольших количествах, в частности, шайбы,

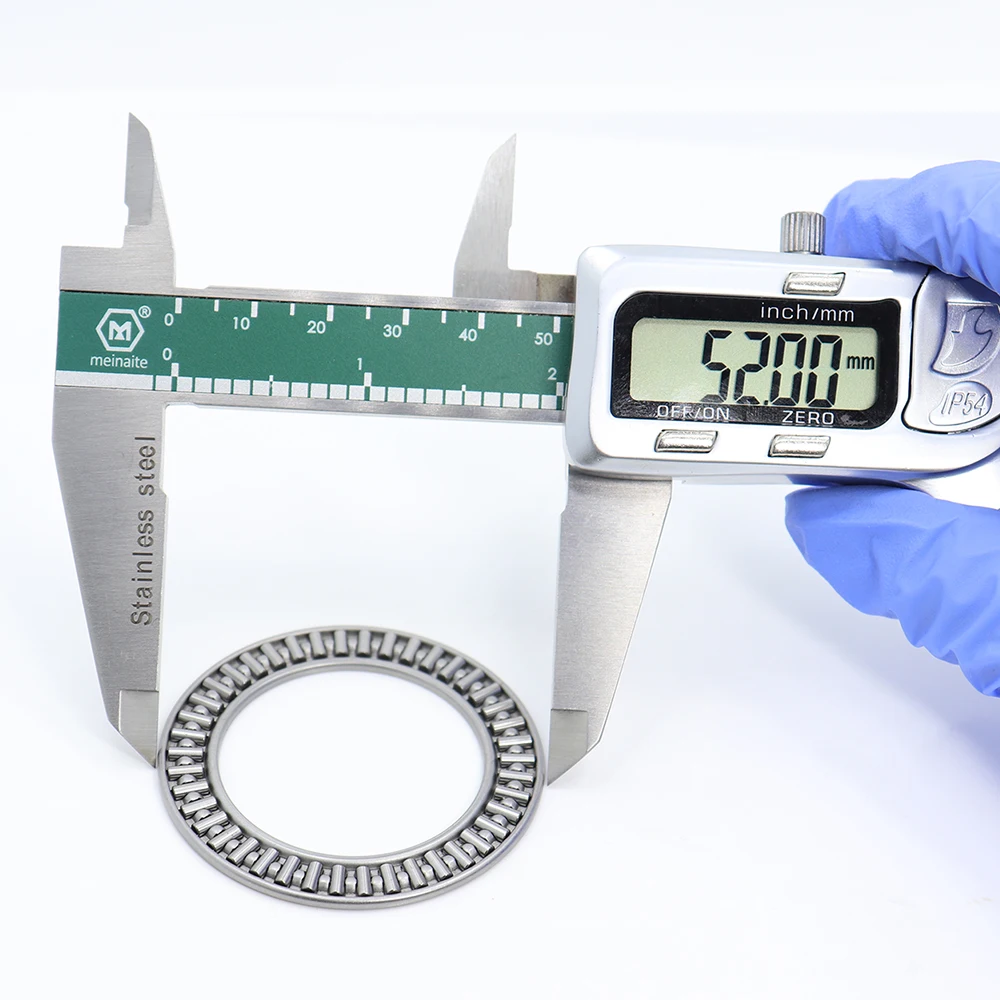

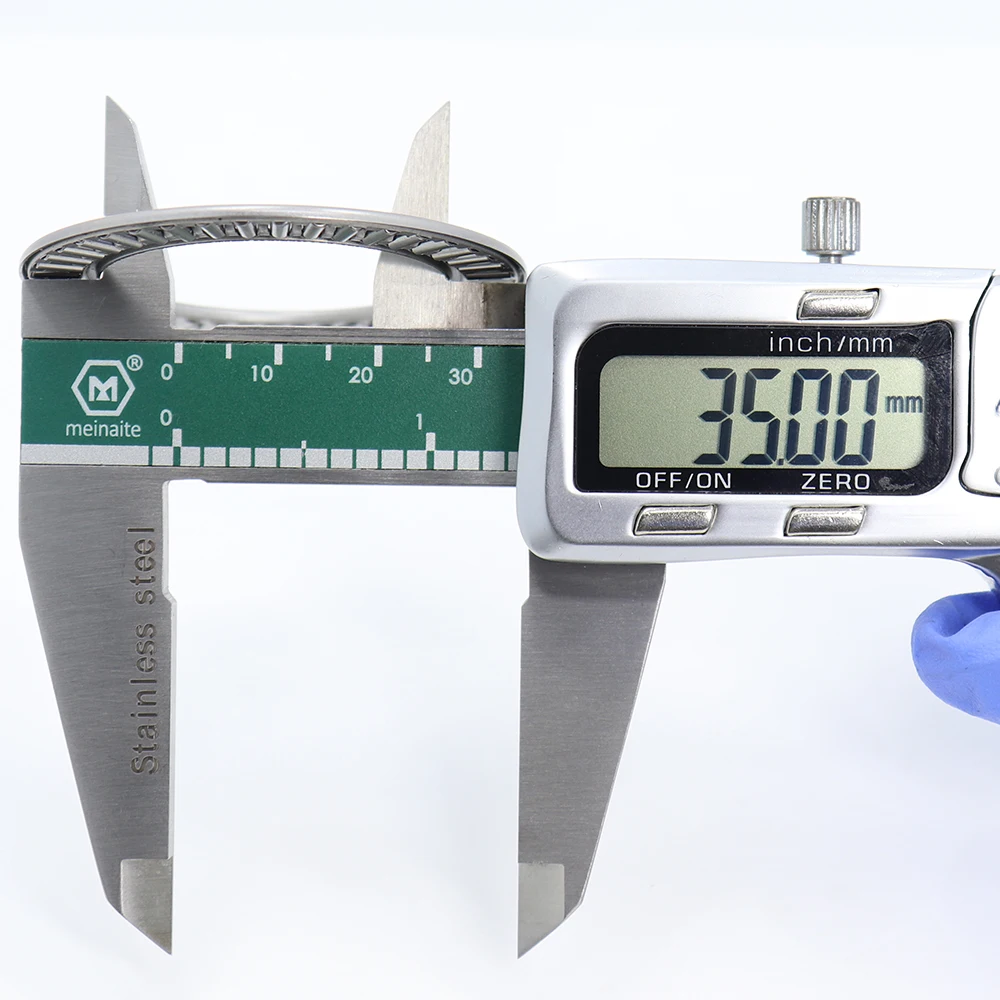

Товар: AXK3552Упорный игольчатый подшипник;Размер: 35 мм x 52 мм x 2 мм,
Товар: AS3552Шайбы;Размер: 35Мм x 52МмX 1 мм,

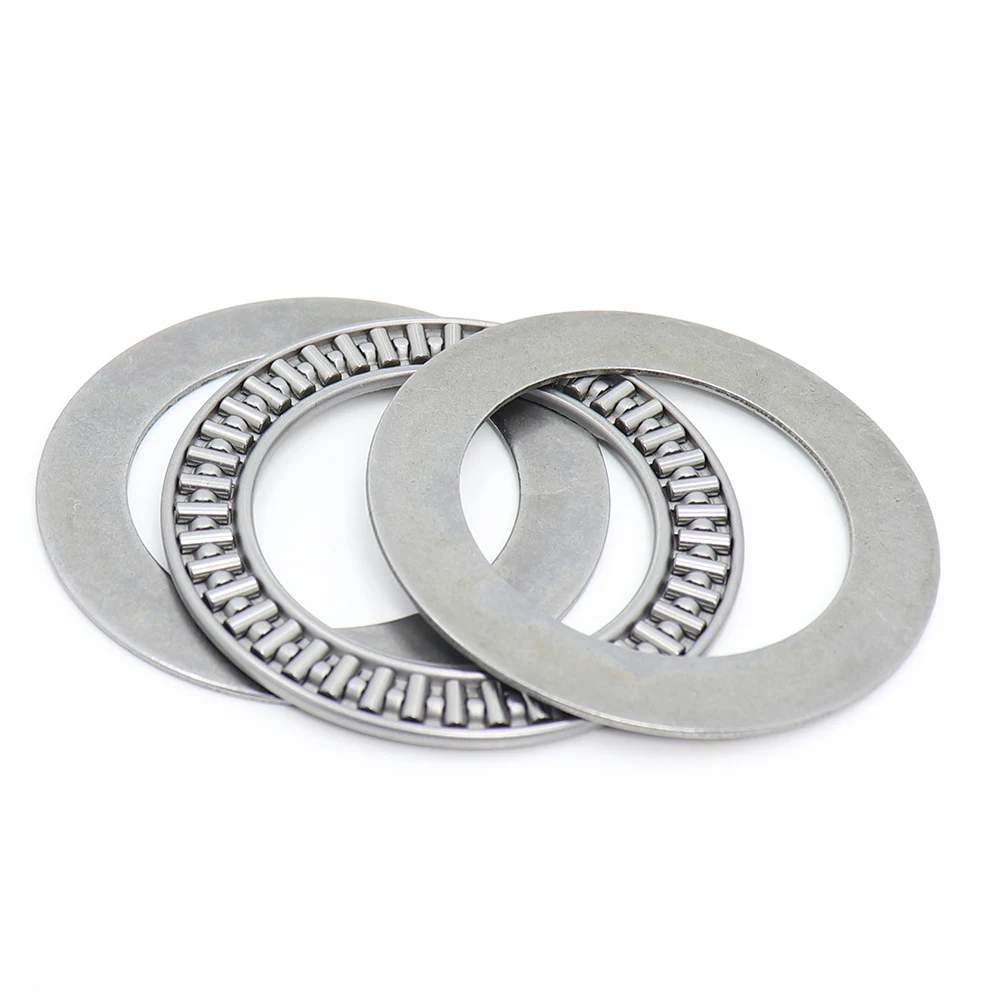

AXK3552+ 2AS общая толщина подшипника 4 мм, размер: 35Мм x 52МмX4мм.
