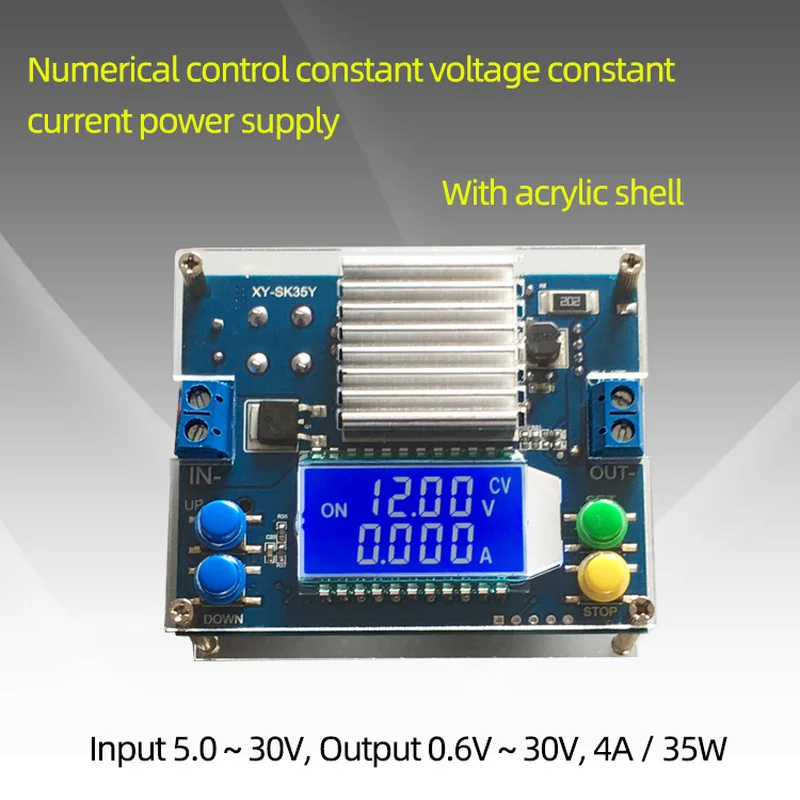

SK35Y DC Автоматический повышающийпонижающий преобразователь CC CV силовой модуль 0,6-30 в 4A 35 Вт 5 в 12 В 24 в Регулируемый источник питания

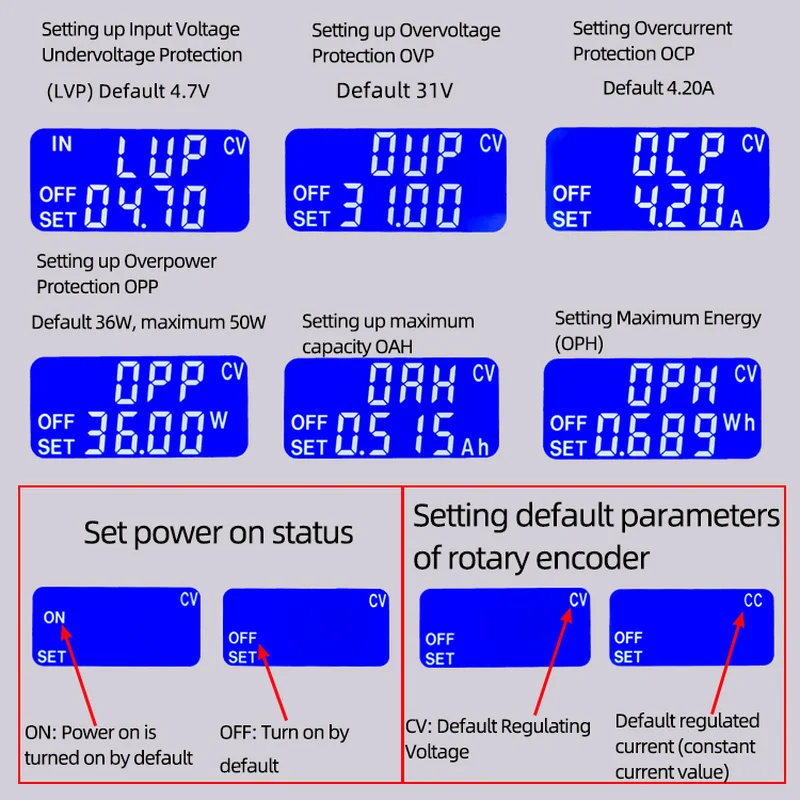

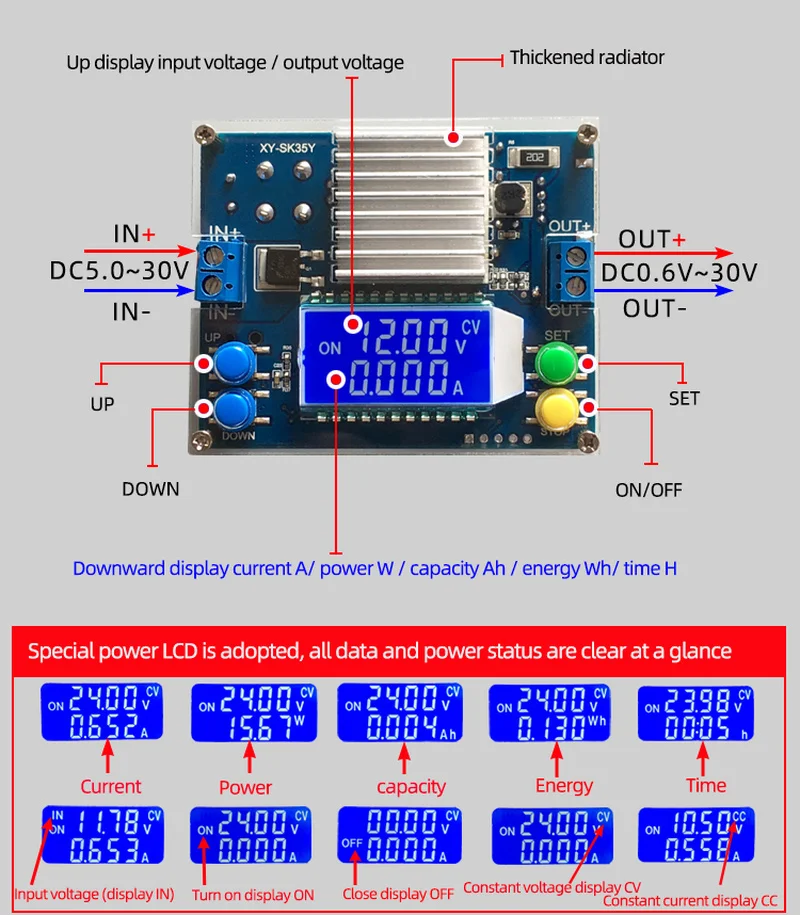

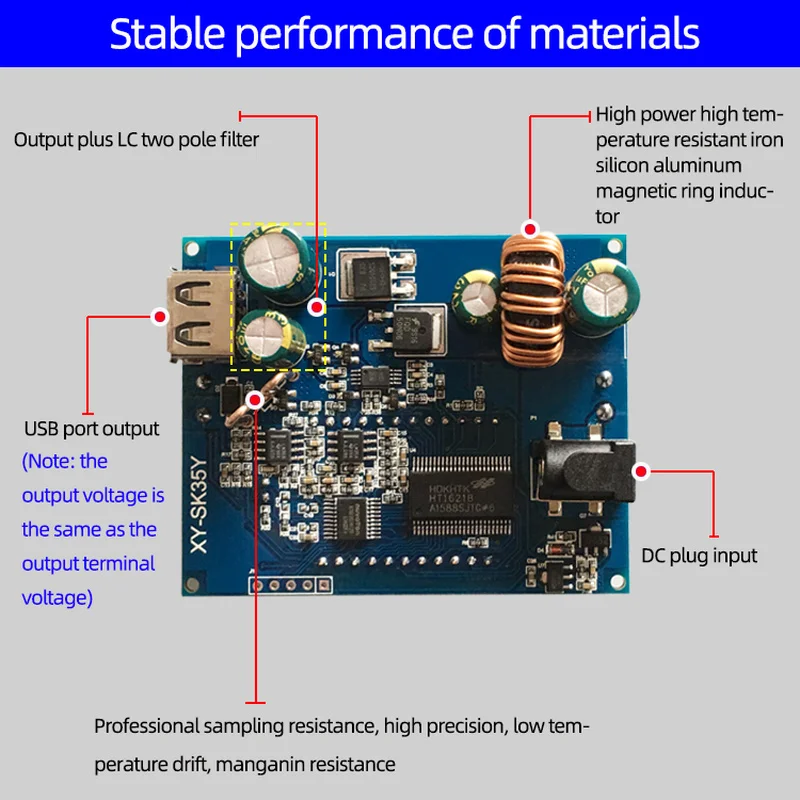

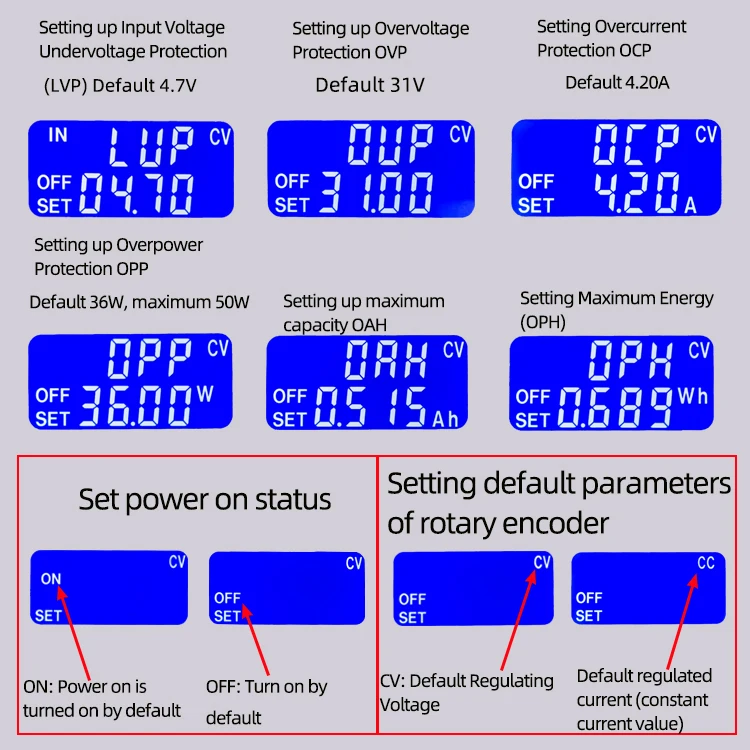

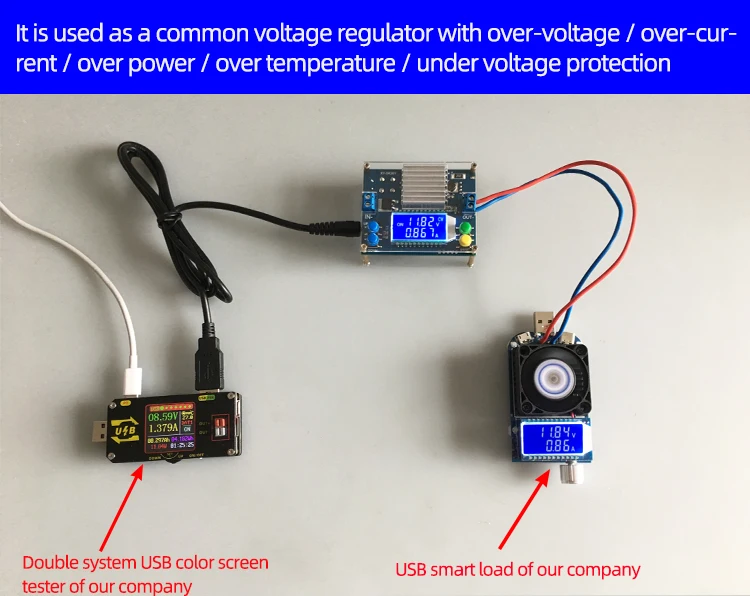

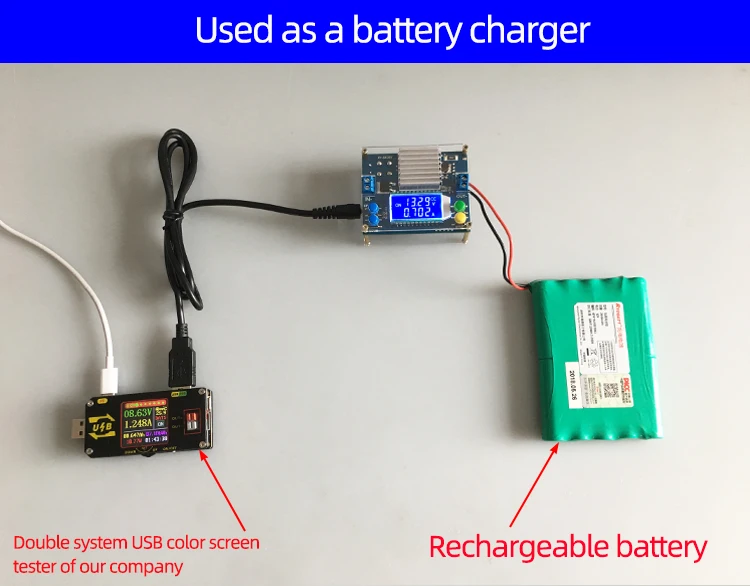

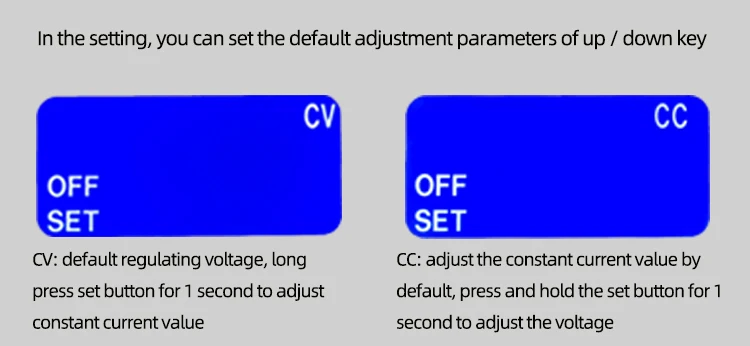

Основные характеристики продукта:1. Напряжение и ток можно регулировать с помощью числового управления, что удобно, быстро, промышленное качество и высокая точность, и может быть непосредственно использован в инженерных проектах;2. Профессиональный блок питания ЖК-дисплей принят, с четким интерфейсом, простой в эксплуатации и почти идеальный механизм защиты;3. Защита оборудования: защита от обратного соединения на входном конце, отсутствие ожога в обратном соединении; Защита от короткого замыкания на выходном конце, отсутствие ожога в коротком соединении; Анти-обратное наполнение на выходном конце, нет дополнительного антиобратного наполнения диода при зарядке аккумулятора;4. Защита программного обеспечения: Защита от перенапряжения (OTP), защита от перегрузки по току (OCP), защита от перенапряжения (OPP), защита от перегрева (OTP), вход под защитой напряжения (LVP);5. По умолчанию может быть установлено регулирующее напряжение или значение постоянного тока, которое может быть быстро отрегулировано в различных приложениях;6. Напряжение и ток могут быть заблокированы для предотвращения неправильной работы!7. Полный материалов, стабильная производительность и широкое использование. 1. Параметры продукта:Входное напряжение: DC5.0V-30V (LVP с защитой от низкого напряжения, когда входное напряжение ниже 4,7 в, рекомендуется использовать его, когда входное напряжение выше 7 в. Когда входное напряжение ниже 7 в, выходная мощность будет уменьшаться. Чем ниже входное напряжение, тем меньше Выходная мощность)Выходное напряжение: DC0.6V-30vВыходной ток: 0-4.0AВыходная мощность: 35 Вт при естественном рассеивании тепла, 50 Вт при воздушном охлажденииТочность напряжения: ± 0.5% + 1 слово, разрешение: 0,01 В, Заводская калиброванная точностьТочность тока: ± 0.8% + 3 слова, разрешение: 0.001A, Заводская калиброванная точностьЭффективность преобразования: около 88%Мягкий старт: ДаЗащита обратного подключения на входе: Да, обратное соединение не горитЗащита от обратного потока на выходе: Да, может быть напрямую подключен к батарееЗащита от короткого замыкания на выходе: Да, он может напрямую короткое замыкание выходного терминалаТемпературная защита (OTP): Да, 100 ℃Рабочая частота: 180 кГц Описание ключа:Нажмите кнопку вверх/вниз, и напряжение будет изменено по умолчанию. Поддерживается Длительное нажатие (быстрое увеличение/уменьшение).Удерживайте кнопку SET в течение 1 секунды, чтобы отрегулировать значение постоянного тока (предельное значение тока);Установите и включите вспышку CV при регулировке напряжения и установки и вспышку CC при регулировке тока.Нажмите клавишу SET ненадолго, чтобы переключить ток дисплея A/мощность W/емкость Ah/энергия WH/время h;Нажмите кнопку ВКЛ/ВЫКЛ, чтобы включить/выключить выходную мощность;Удерживайте кнопку ВКЛ/ВЫКЛ в течение 2 секунд для переключения входного и выходного напряжения дисплея. Когда CC установлен, значение постоянного тока будет скорректировано по умолчанию. Когда светодиодный индикатор управляется, быстрое затемнение может быть осуществлено нажатием кнопки вверх/вниз, что очень удобно! 2. Инструкции по эксплуатации интерфейса настройки:2,1. Нажмите и удерживайте кнопку SET в течение 3 секунд, чтобы войти в интерфейс настройки;2,2. Отрегулируйте размер параметра с помощью кнопки «вверх/вниз», Поддерживайте Длительное нажатие (быстрое увеличение/уменьшение), короткое нажатие клавиши «set» для переключения параметров для регулировки;2,3. В интерфейсе OAH / OPH / OHP нажмите кнопку «Вкл/Выкл», чтобы выбрать открытие или закрытие соответствующей функции. Если он закрыт, дисплей «----»;2,4. В интерфейсе параметров OAH / OPH нажмите кнопку «Вкл/Выкл», чтобы выбрать диапазон емкости (9. 999ач/99.99Ah/999. 9АЧ/9999ач, 9.999Wh/99.99Wh/999.9Wh/9999Wh)2,5. После установки параметра нажмите и удерживайте кнопку set в течение 3 секунд, чтобы выйти из интерфейса настройки и автоматически сохранить параметры настройки; Примечание: После защиты продукта, выход будет выключен, и ЖК-дисплей будет отображать соответствующий защитный код (LVP / OVP / OCP / OPP / OAH / OPH / OHP). Сам чип питания также имеет различные защиты. Если чип сам по себе защищен, OEP будет отображаться. 3. Этот продукт имеет функцию блокировки:Удерживайте кнопку set в течение 5 секунд, чтобы зафиксировать установленное напряжение и ток для предотвращения неправильной работы! После блокировки нажмите и удерживайте кнопку set в течение 5 секунд, чтобы разблокировать!4. Использование продукта:4,1. Он используется в качестве общего источника питания, повышающего и падающего напряжения, с защитой от перенапряжения/перегрузки по току/перегрузки/перегрева/под напряжением;(1) Установите значение напряжения.(2) Установите значение постоянного тока (значение защиты от перегрузки по току); (например, если значение постоянного тока составляет 3,00a, максимальный ток может достигать 3A при использовании продукта, И когда ток достигает 3 А, ЖК-дисплей будет отображать статус «CC», в противном случае ЖК-дисплей будет отображаться» Статус CV)4,2. Используйте в качестве зарядного устройстваПродукты без функции постоянного тока не могут использоваться для зарядки аккумулятора. Из-за большой разницы в давлении между потребляемой батареей и зарядным устройством ток зарядки слишком велик, а аккумулятор поврежден. Поэтому аккумулятор должен заряжаться с постоянным током в начале. Когда зарядка достигает определенной степени, аккумулятор может автоматически переключаться обратно на постоянное напряжение зарядки.(1) определите напряжение плавающего заряда и зарядный ток аккумулятора, который вам нужен; (если параметр литиевого аккумулятора 3,7 В/2200 мАч, плавающее напряжение заряда составляет 4,2 В; если это перезаряжаемая батарея 12 В, обычно Установите плавающее напряжение заряда около 14 в)(2) при отсутствии нагрузки Установите значение напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда; (если литиевая батарея 3,7 В заряжена, Отрегулируйте выходное напряжение до 4,2 В).(3) при отсутствии нагрузки Установите значение постоянного тока (зарядный ток аккумулятора);(4) подключите аккумулятор и заряжайте.4,3. Используется как светодиодный драйвер постоянного тока(1) Определите рабочий ток и максимальное рабочее напряжение светодиода, которое вам нужно управлять;(2) при отсутствии нагрузки Установите значение напряжения и значение тока, чтобы выходное напряжение достигло максимального рабочего напряжения и тока светодиодный;(3) Подключите светодиод и протестируйте машину.Этот продукт может регулировать значение постоянного тока (между 0-рабочим током) для реализации бесступенчатого затемнения светодиодный и без стробоскопа!5. Информация о функциях5,1 Емкость/энергия/Время работы:После включения питания (вкл.) будет запущена автоматически, и значение предыдущего состояния будет отображаться после выключения питания (ВЫКЛ.). После включения питания снова (вкл.) запись будет запущена автоматически снова; В соответствующем интерфейсе нажмите кнопку ВКЛ./ВЫКЛ в течение 3 секунд автоматически перезагружает соответствующие данные.5,2 набор максимальной мощности/максимальной энергии/Максимальное время работы5.2.1. Установите максимальную емкость (OAH) /энергию (OPH): когда функция OAH / OPH запущена, когда статистическая Емкость/энергия выше установленной максимальной мощности/энергии, питание автоматически выключает выход и мигает «OAH»/«OPH»; После выхода сигнала тревоги, Данные о емкости/энергии будут автоматически очищены;5.2.2. Установите максимальное время разряда (OHP): когда функция OHP запущена, когда время работы мощности больше установленного максимального времени разряда, питание автоматически выключает выход и мигает «OHP»; После выхода будильника OHP, будет автоматически очищена статистическая информация о времени;Эта функция может хорошо реализовать источник питания количественных/временных.Примечание: когда функции OAP / OPH и OHP не включены, источник питания автоматически записывает Емкость/энергию и время работы. Когда функции OAH / OPH и OHP включены, источник питания автоматически отключает выход при достижении установленного значения; Когда функция OHP включена, время работы источника питания-это режим обратного отсчета;6. Меры предосторожности:6,1. Вход модуля VIN- of запрещен для короткого замыкания с выходом-в противном случае функция постоянного тока потерпит неудачу.6,2. Пожалуйста, убедитесь, что мощность источника питания всегда больше, чем мощность, требуемая выходной нагрузкой!6,3. Если модуль хочет выводить при полной нагрузке, входное напряжение должно быть более 8 в. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт; Максимальное значение тока модуля-4a при условии, что максимальная выходная мощность ограничена, например, выход 18 в, ток не должен превышать 2 А.6,4. Модуль имеет функцию защиты от низкого напряжения, которая по умолчанию составляет около 4,7 в. Когда он меньше этого значения, он автоматически отключит выход, и когда напряжение выше 4,7 в, он автоматически восстановит выход (Примечание: 4,7 в-это напряжение в порту продукта, когда входной ток относительно большой, не игнорируйте частичное напряжение на входном проводе).
