ASR6502 Lora Knot GPS CubeCell модульмакетная плата для arduino Lora капсульные датчики водонепроницаемые IP67 солнечная панель Smart IOT

Примечание:

Ожидать, что узел CubeCell 1/2AA имеет 433HMZ.868MHZ 915MHZ 3 частоту отдельно. Другие 868-915MHZ такие же доски.

Обзор

Пожалуйста, проверьте внимательно, есть много видов выбора в этой ссылке! CubeCell (TM)-это новая серия продуктов, изготовленная командой Heltec, в основном для приложений LoRa/LoRaWAN node. Серия CubeCell (TM) основана на ASR605x (ASR6501, ASR6502), эти чипы уже интегрированы с PSoC®4000 серия MCU (рычаг®Кортекс®M0 + Core) и SX1262. Мы сделали много миграции и развития, сделали его идеальным поддержкой Arduino®, Может работать с протоколом LoRaWAN стабильно, может легко подключить литиевые батареи и солнечные панели.

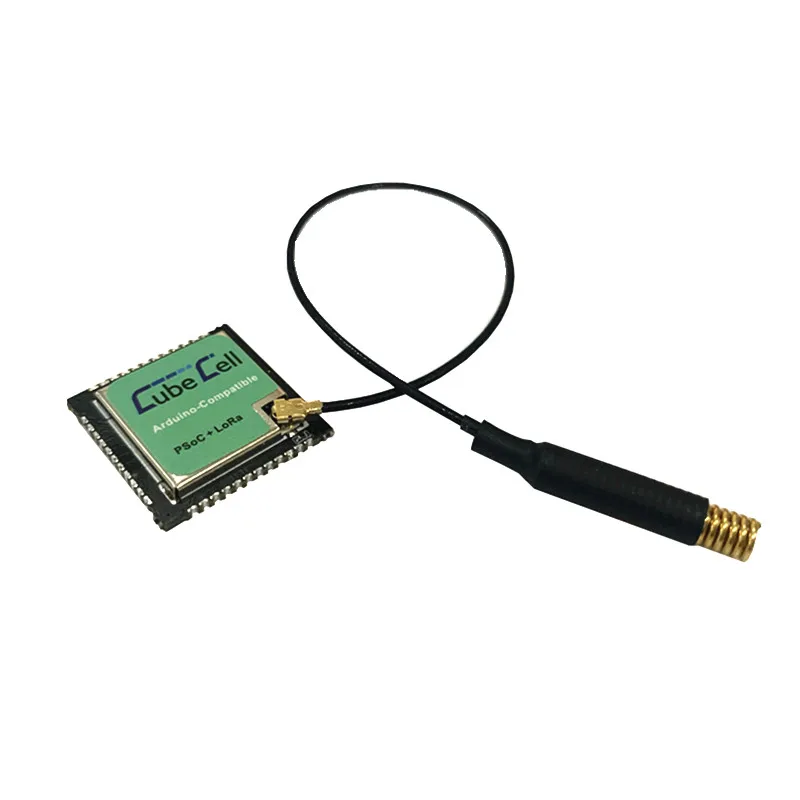

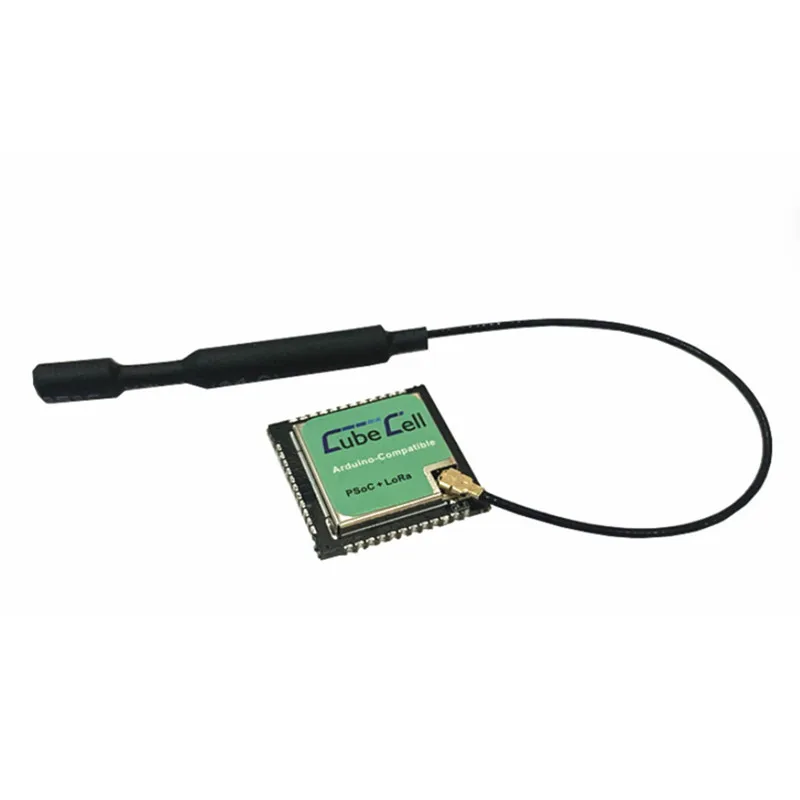

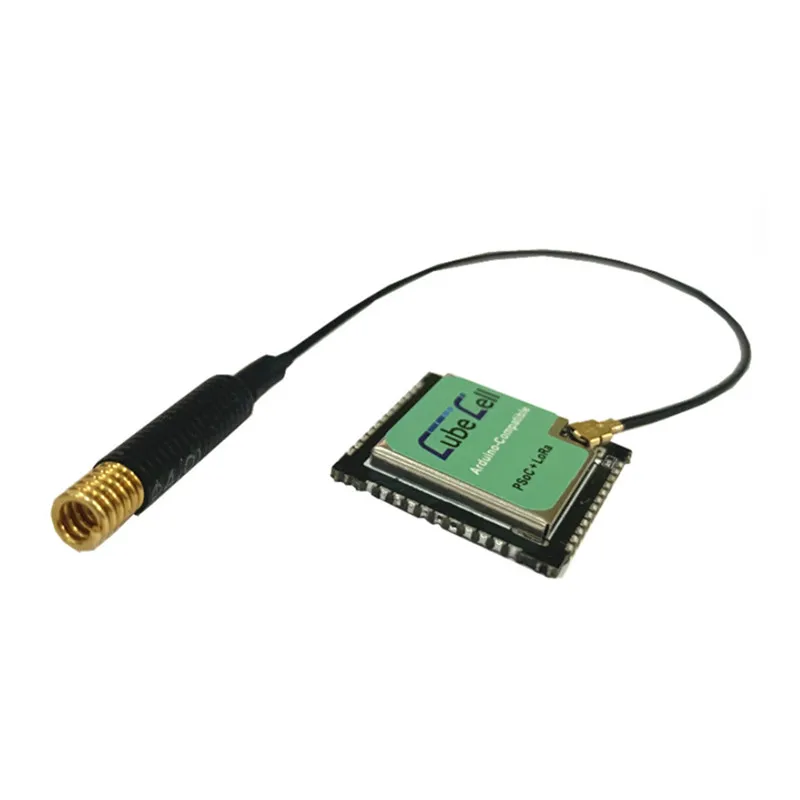

Модуль HTCC-AM02

Фетр

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262) LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928 LoRa Максимальная выходная мощность: 21 дБ ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 2; I2C x 2; SWD x 1;ADC x 3; COMP x 1, красный/зеленый/синий 12 бит ADC; 8-канальный DMA двигателя; 14 x GPIO Вспышка: 128 Кб внутренняя вспышка Интерфейс: 1.27X(12X2 + 11) Край штампа; LoRa антенна (IPEX) x 1 Размер: 20,32x20,32x2 мм Низкая мощность: глубокий сон 3.5uA

433 МГц

868-915 МГц

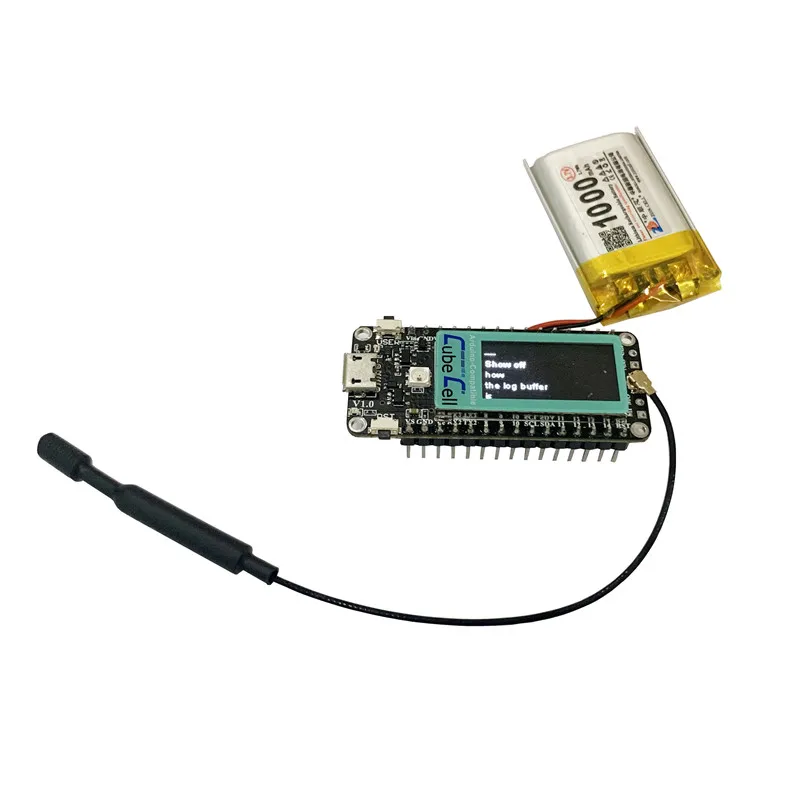

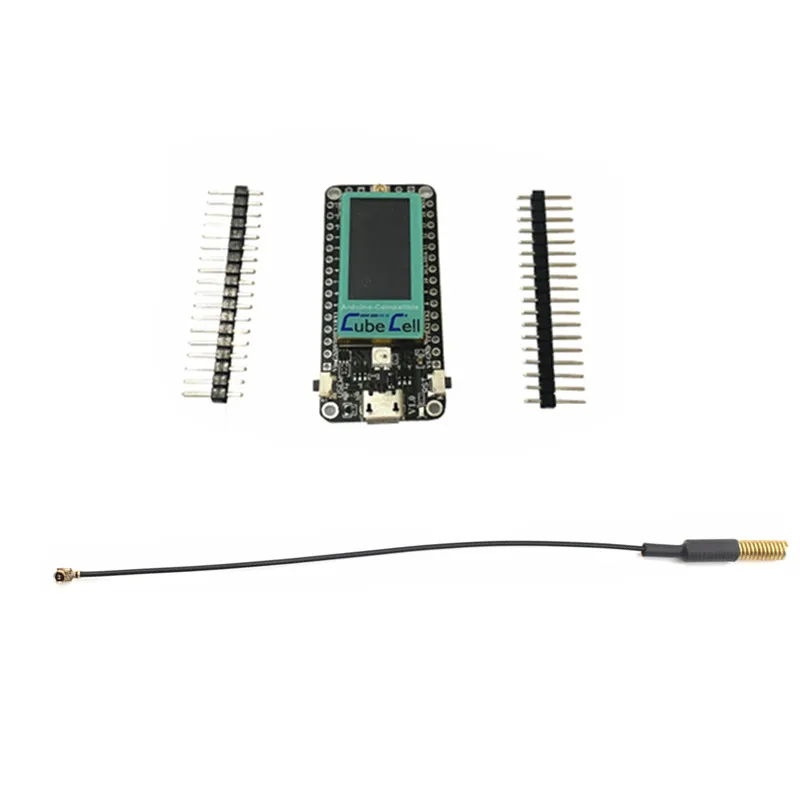

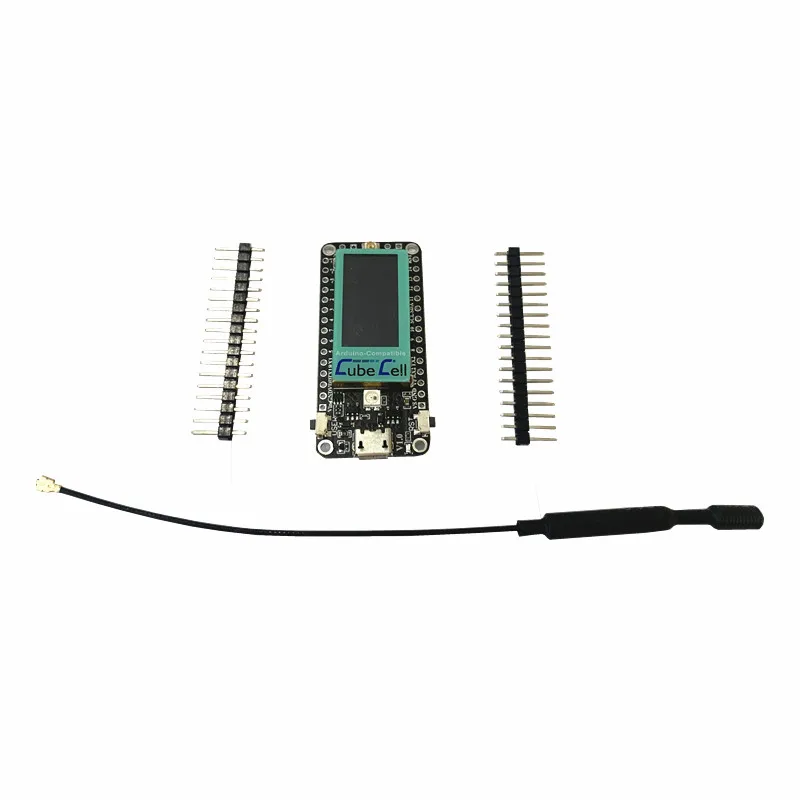

CubeCell Dev-Board Plus HTCCAB02

Фетр

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262) LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928 LoRa Максимальная выходная мощность: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 2; I2C x 2; SWD x 1; ADCx 3 12-бит ADC; 8-канальный DMA двигателя 14 x GPIO Вспышка: 128 Кб внутренняя вспышка Интерфейс: Micro USB x 1; LoRa (IPEX) x 1 Размер: 50,9x22,9x8 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая батарея (SH1.25 x 2 разъем) Схема обнаружения батареи: √ Внешнее устройство управления питанием (Vext):√ Низкая мощность: глубокий сон 3.5uA

433 МГц

868-915 МГц

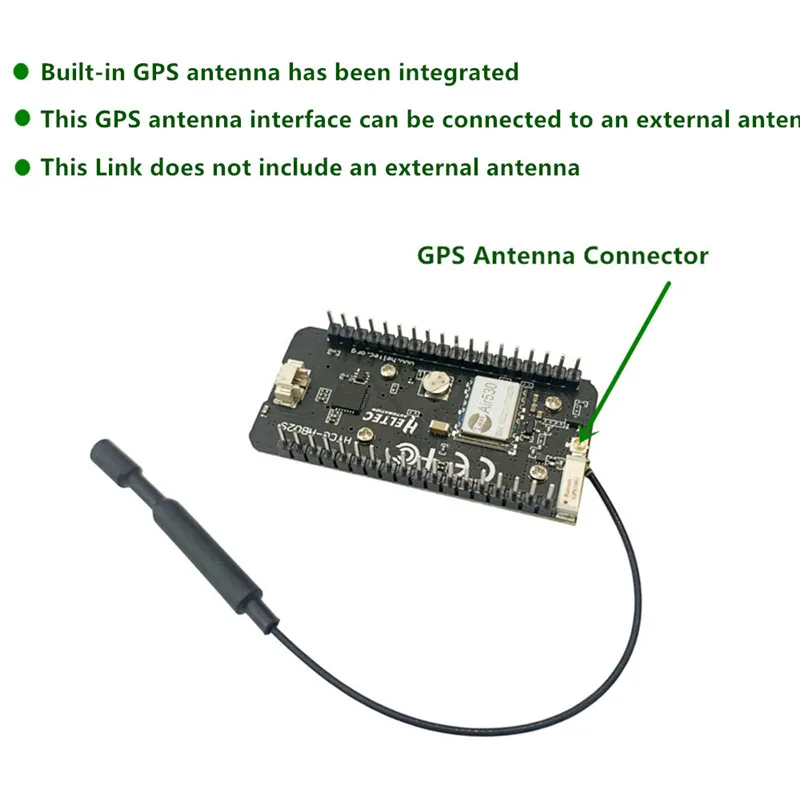

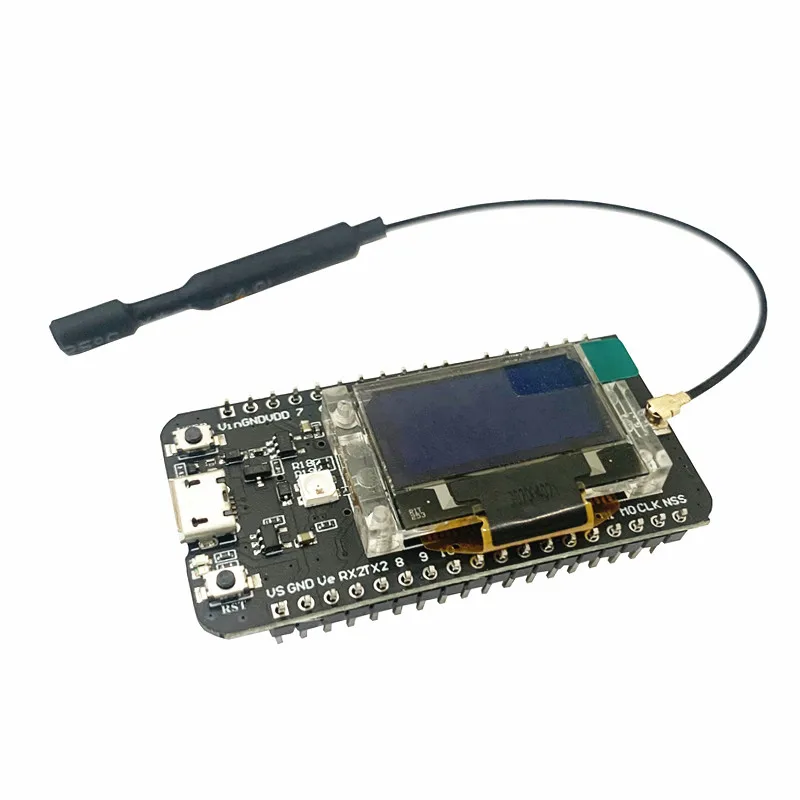

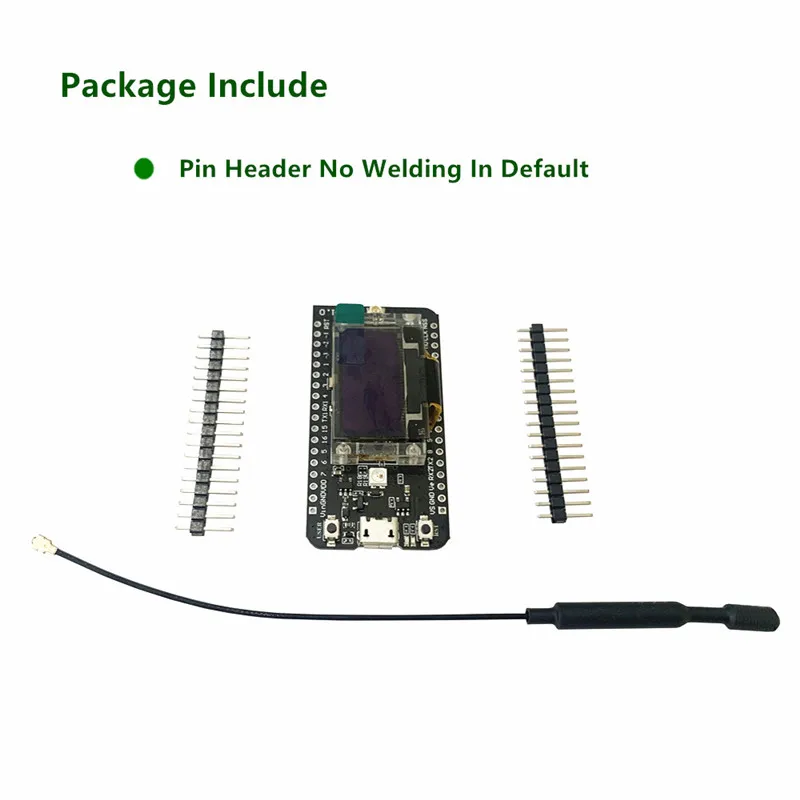

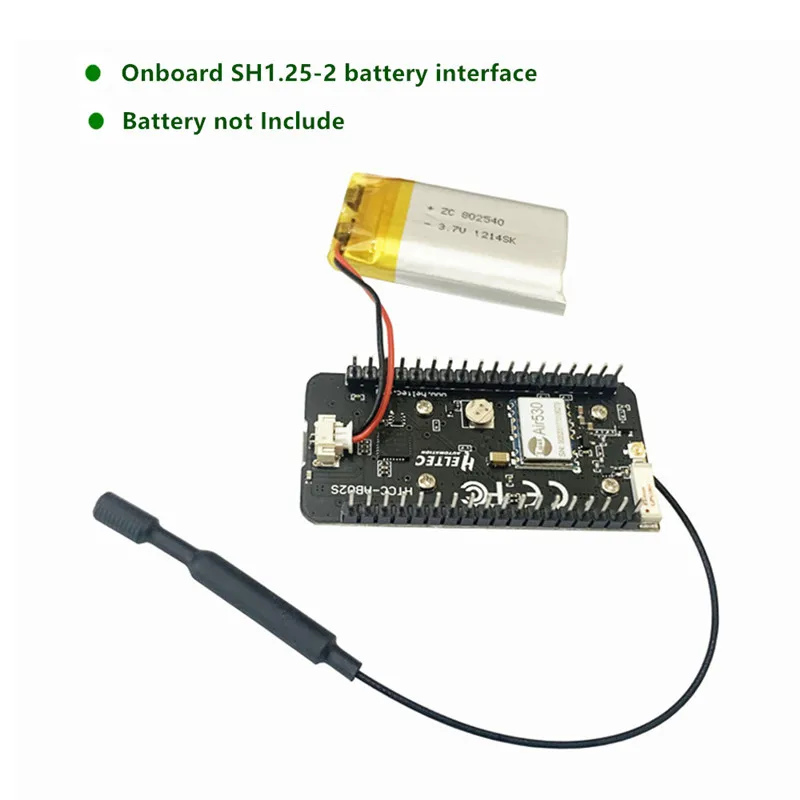

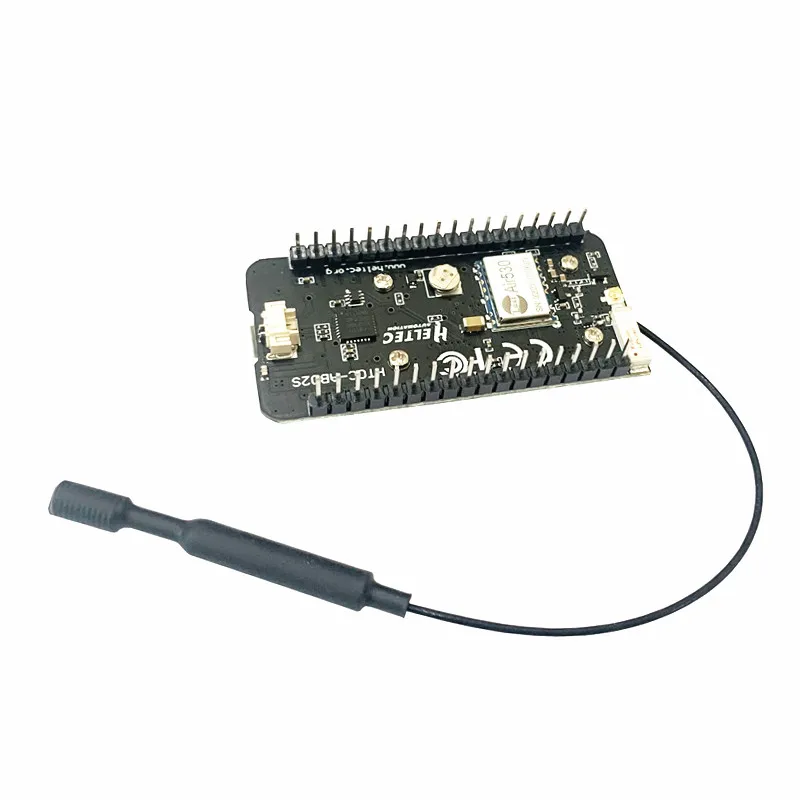

Кубецелл GPS-6502 HTCC-AB02S

Фетр

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262) LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928 LoRa Максимальная выходная мощность: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 1; I2C x 1; SWD x 1; ADCx 3; COMP x 1 12-бит ADC; 8-канальный DMA двигателя 14 x GPIO Вспышка: 128 Кб внутренняя вспышка Интерфейс: Micro USB x 1; LoRa (IPEX) x 1 Размер: 55,9x27,9x9,5 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая батарея (SH1.25 x 2 разъем) Схема обнаружения батареи: √ Внешнее устройство управления питанием (Vext): √ Низкомощный дизайн Глубокий сон: 3.5uA

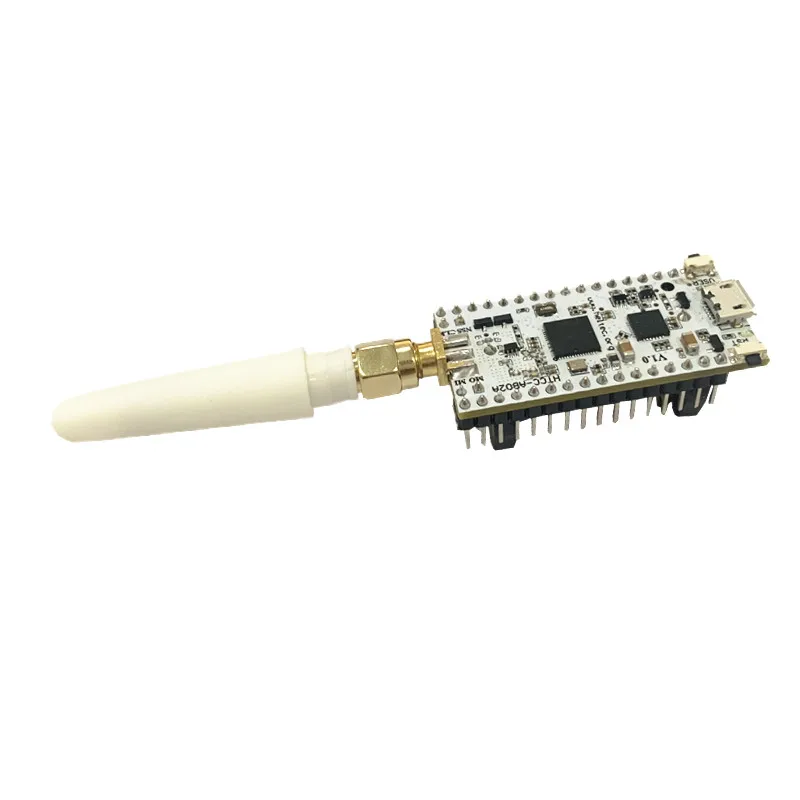

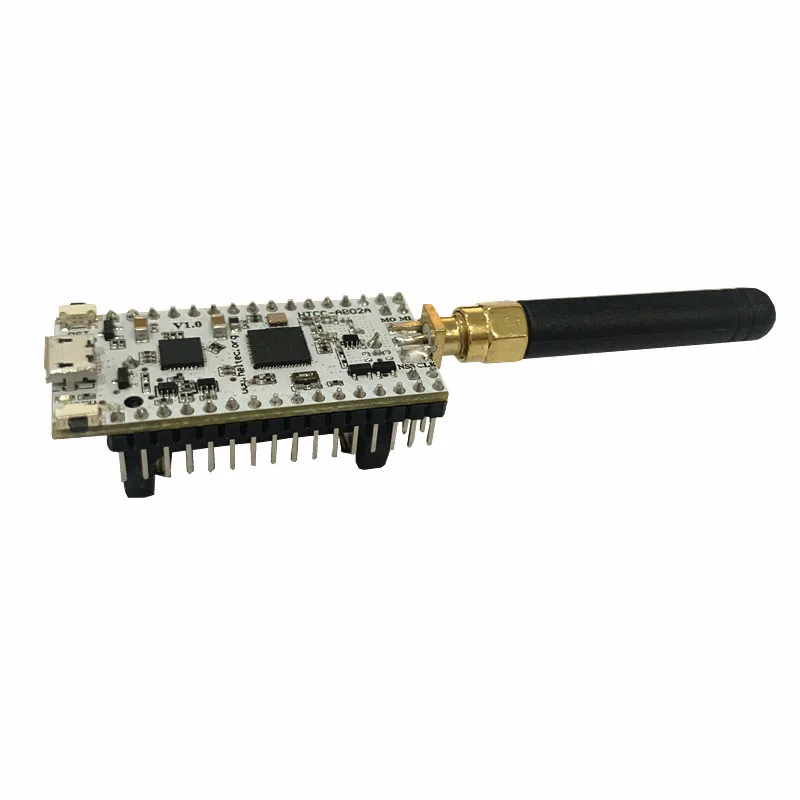

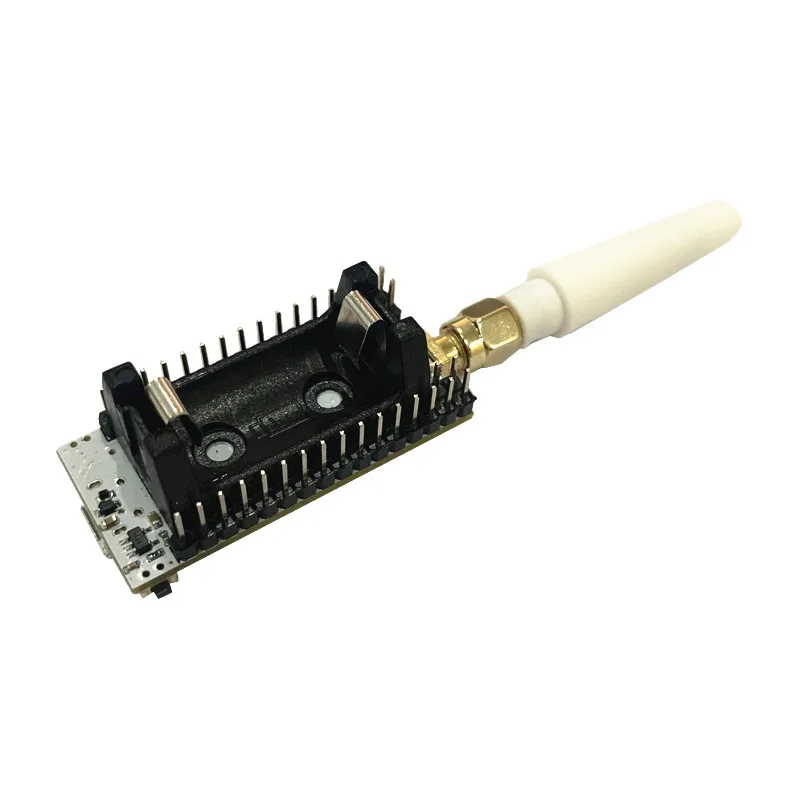

Узел CubeCell 1/2AA HTCC-AB02A

MCU:ASR6502 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM) Чип LoRa: ASR6502 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262) LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928 LoRa Максимальная выходная мощность: 22 ± 1 дБ Аппаратные ресурсы: UART x 2; SPI x 1; I2C x 1; SWD x 1; ADCx 3; COMP x 1; 12-бит ADC; 8-канальный DMA двигателя; 14 x GPIO; Вспышка: 128 Кб внутренняя вспышка Интерфейс: Micro USB x 1; LoRa (SMA) x 1 Размер: 56,6x24x20 мм USB-UART мост: CP2102 Тип батареи: 3,7 V литиевая батарея (SH1.25 x 2 разъем) Схема обнаружения батареи: √ Внешнее устройство управления питанием (Vext):√ Низкая мощность: глубокий сон 3.5uA

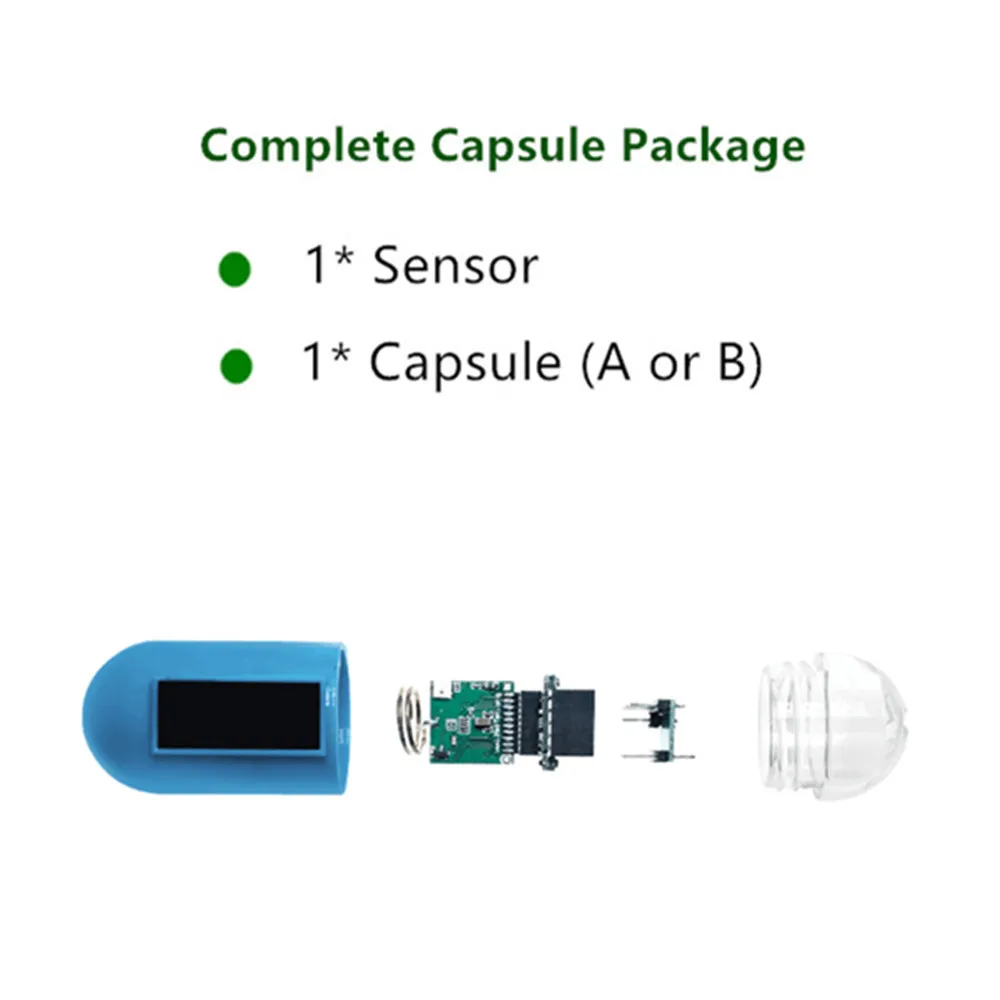

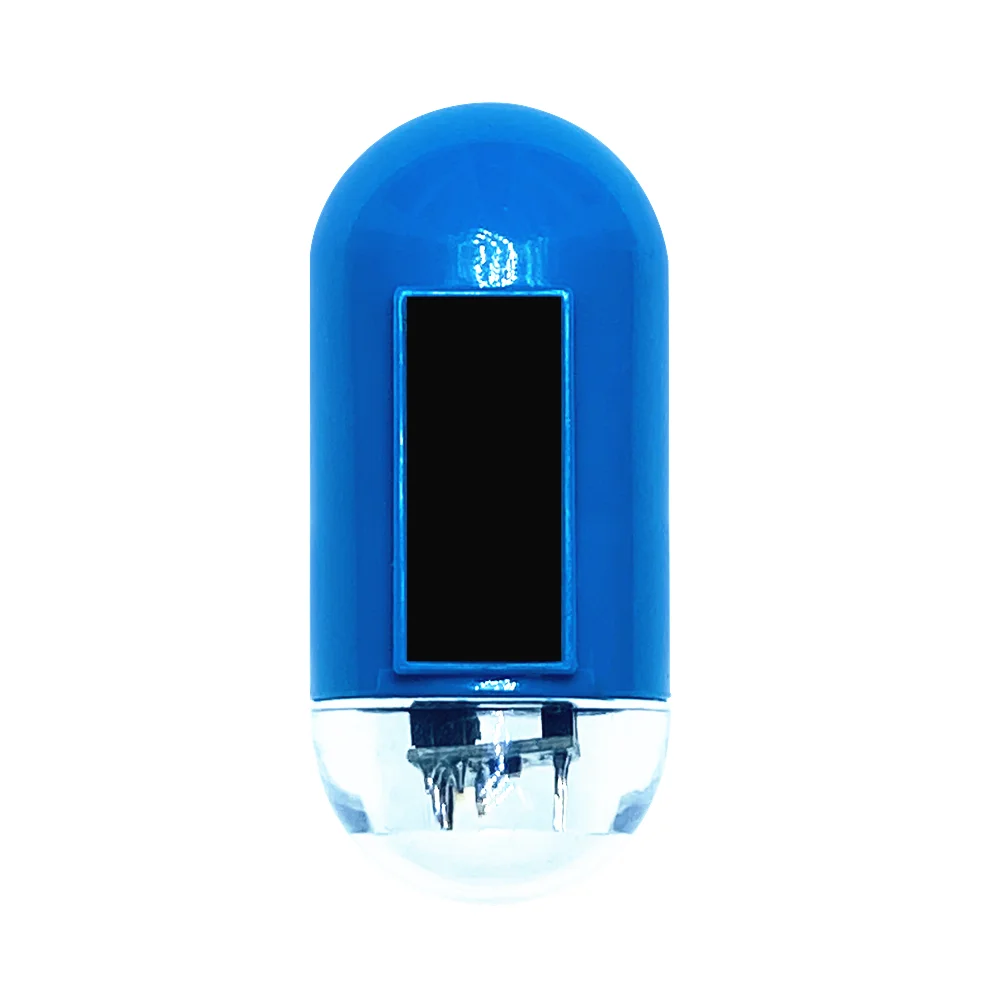

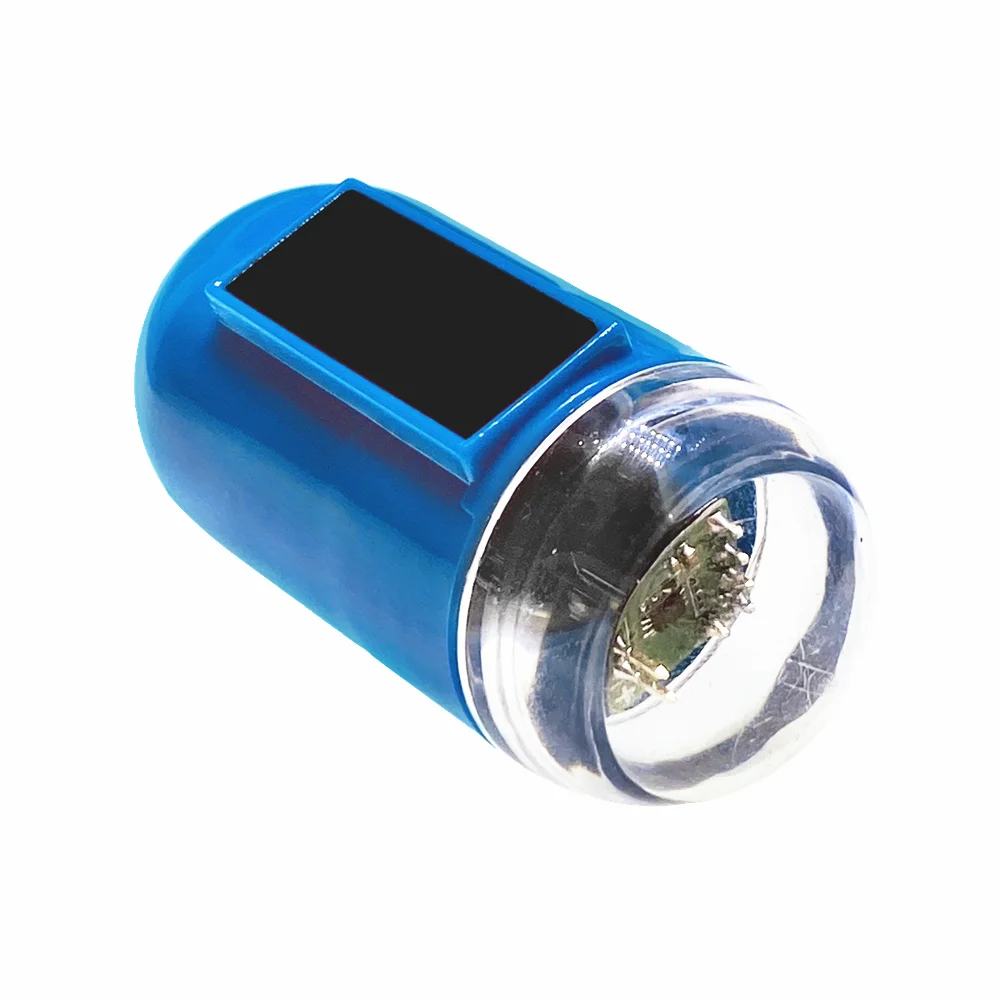

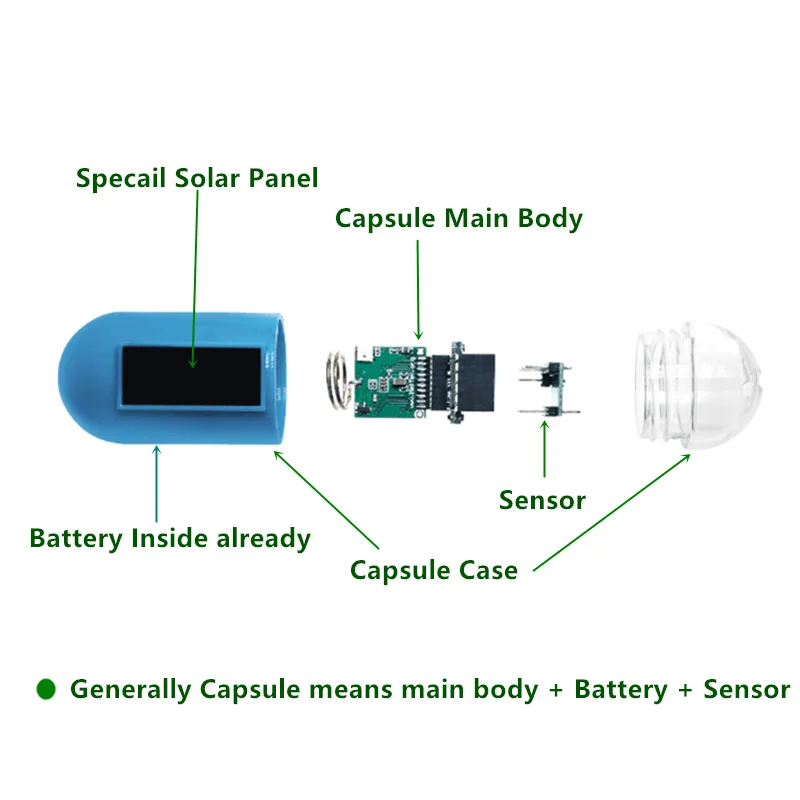

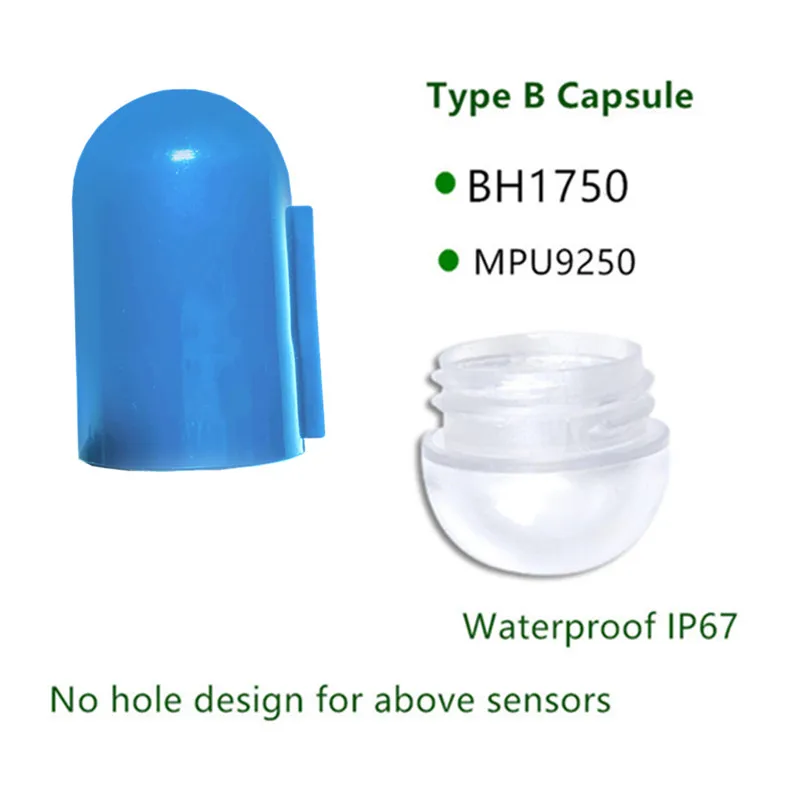

CubeCell капсульный солнечный датчик

MCU:ASR6501 (48 МГц ARM®Кортекс®M0 + MCU, 128 Кб FLASH, 16 КБ SRAM) Чип LoRa: ASR6501 (внутренний Собранный Semtech®Лора®Приемопередатчик SX1262) LoRa Рабочий диапазон: EU_433, CN_470_510, EU_863_870, US_902_928 LoRa Максимальная выходная мощность: 22 ± 1 дБ Аппаратные ресурсы: UART x 1; SPI x 1; I2C x 1; SWD x 1; PWM x 3 12-бит ADC; 8-канальный DMA двигателя 6 x GPIO Вспышка: 128 Кб внутренняя вспышка Интерфейс: Micro USB x 1; LoRa (IPEX) x 1 Размер: диаметр 15 мм, длина 67 мм USB-UART мост: нет Тип батареи: литиевый (припой) 7 в Схема обнаружения батареи: √ Внешнее устройство управления питанием (Vext):√ Низкомощный дизайн Глубокий сон: 3.5uA

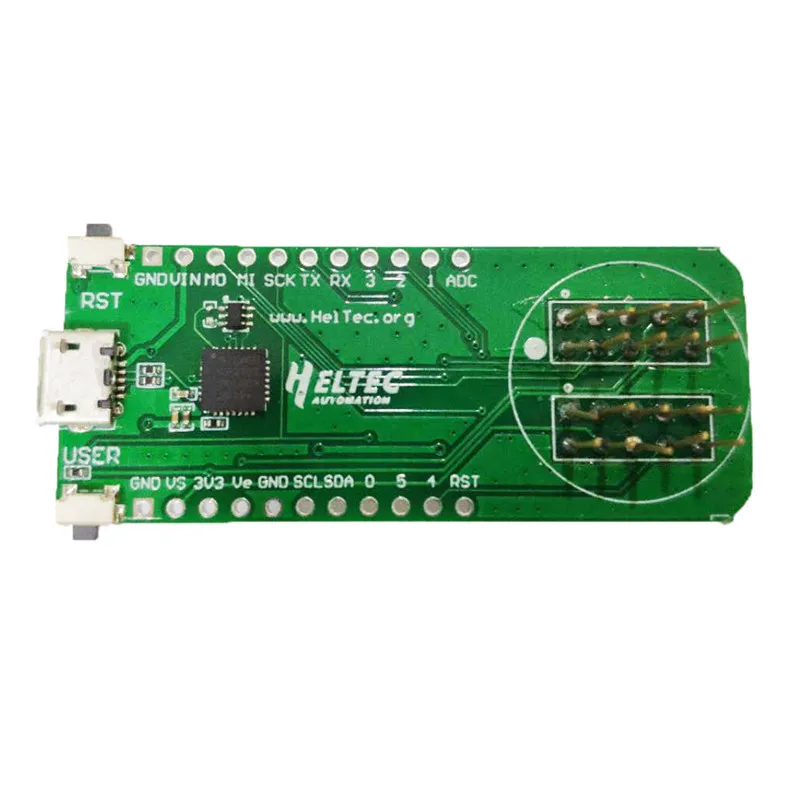

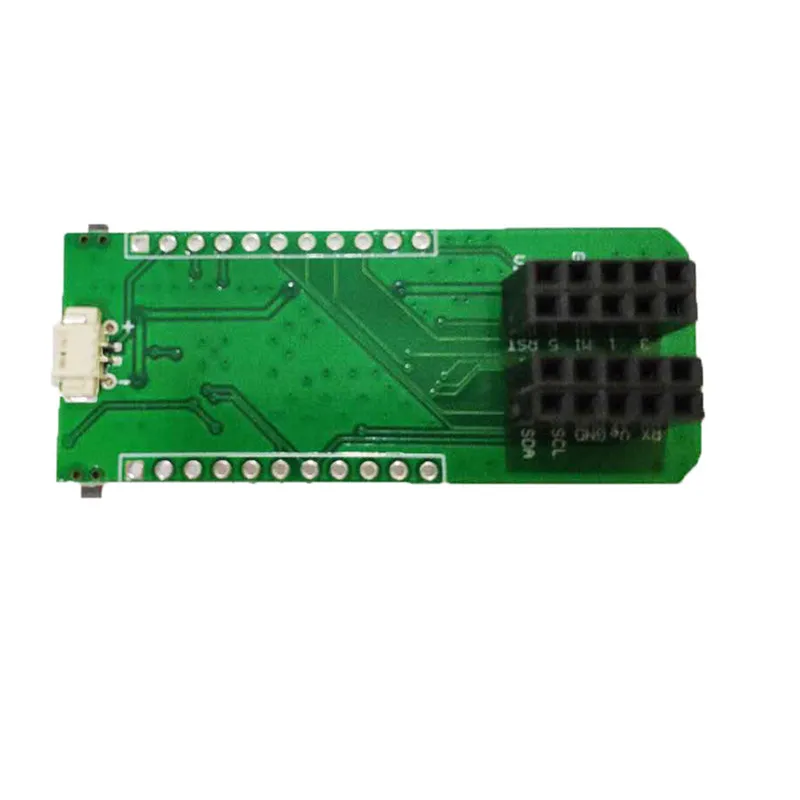

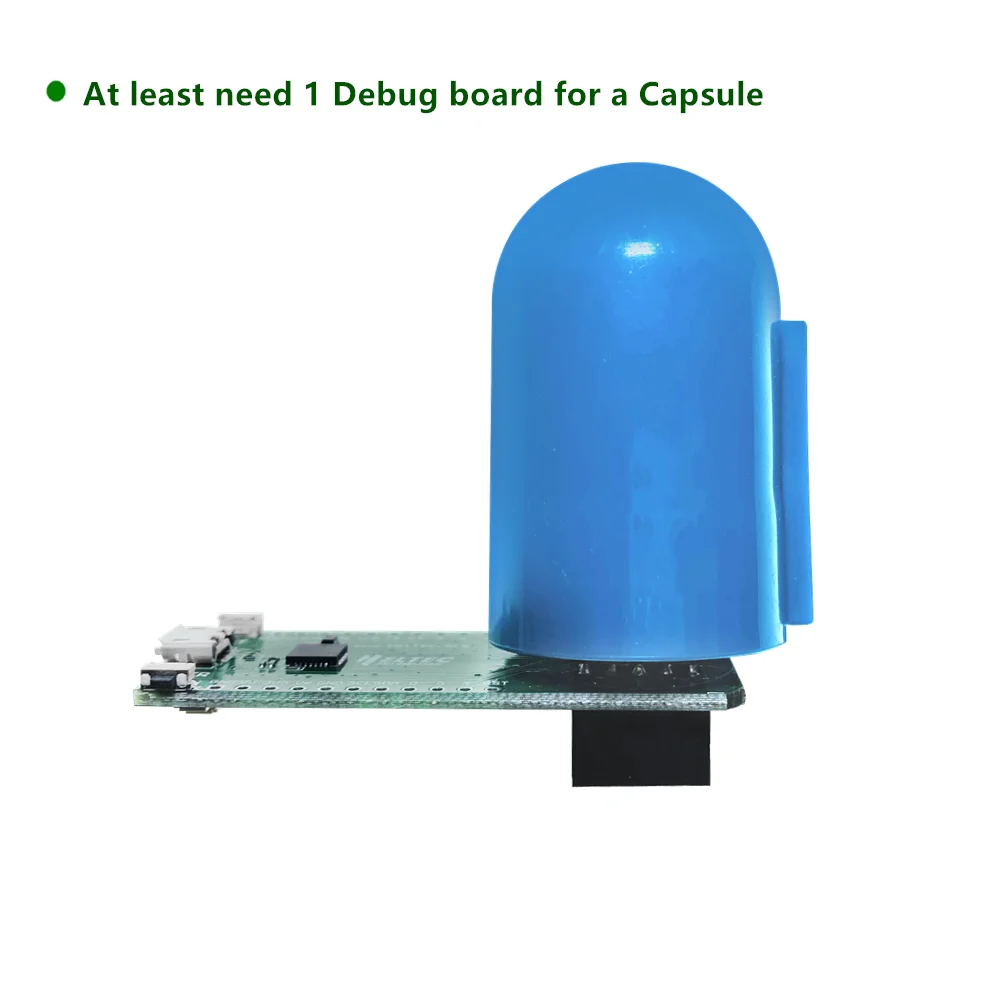

Плата отладки (мы предлагаем всем, по крайней мере, нужна одна плата отладки)

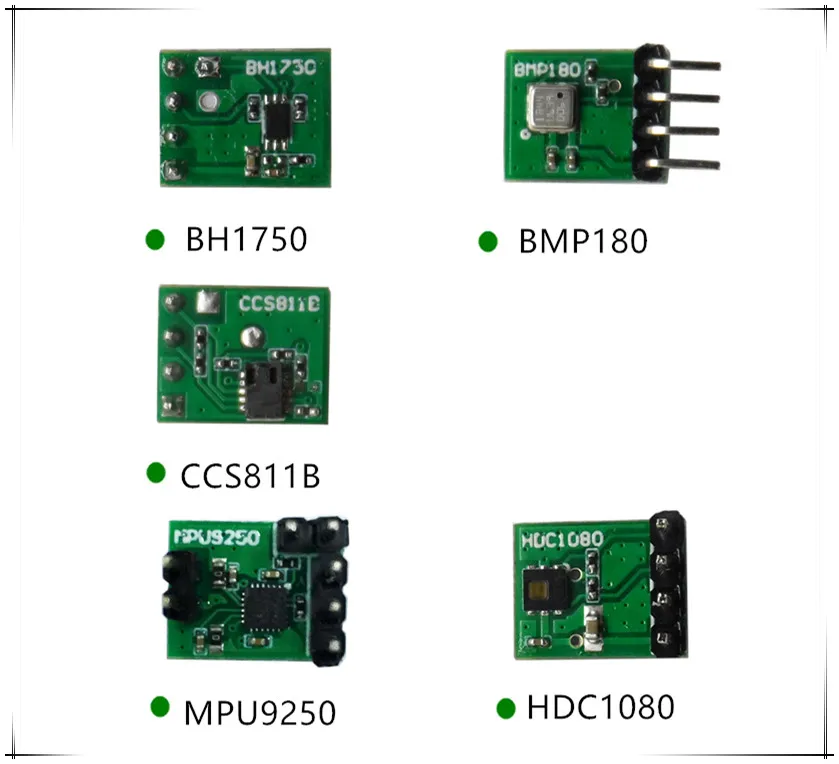

Датчики

BH1750 светильник датчик интенсивности HDC1080 датчик температуры и влажности CCS811B Датчик качества воздуха BMP180 датчик давления воздуха MPU9250 9 ось Отношение сенсор
