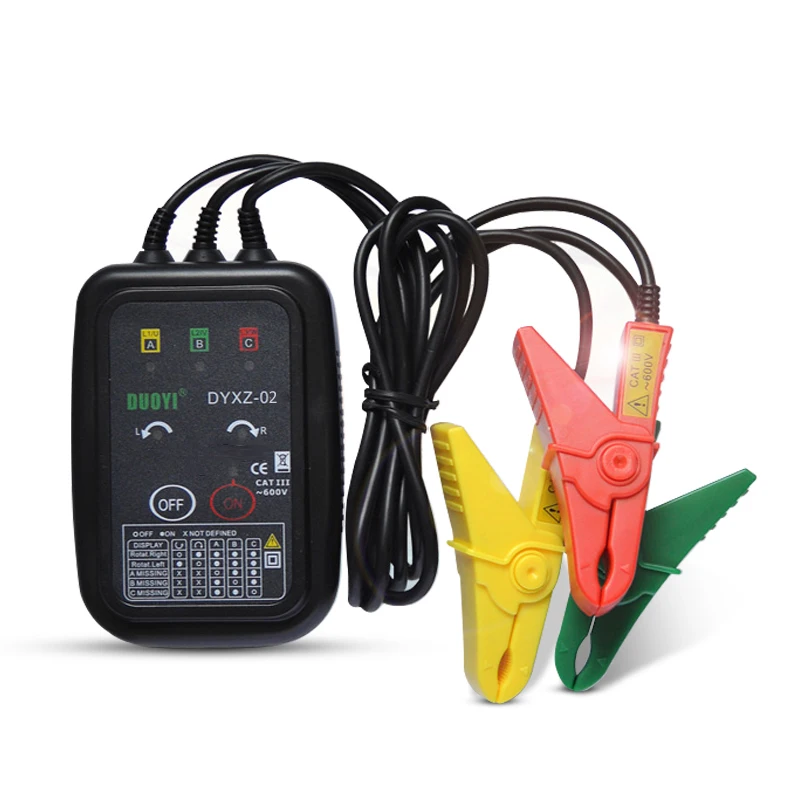

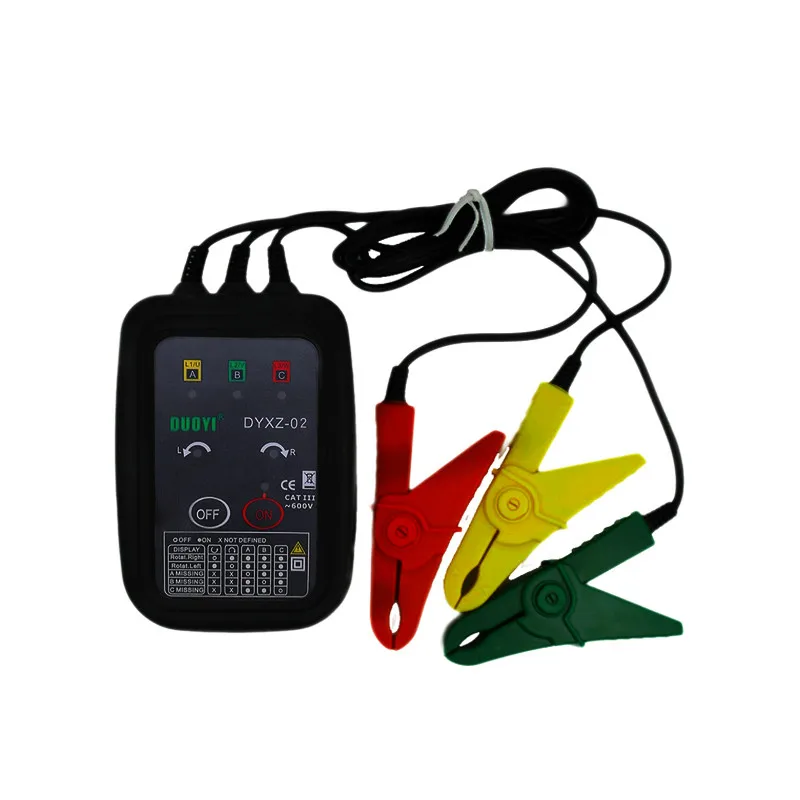

DYXZ-02, Бесконтактный детектор с индикатором, светодиодный дисплей

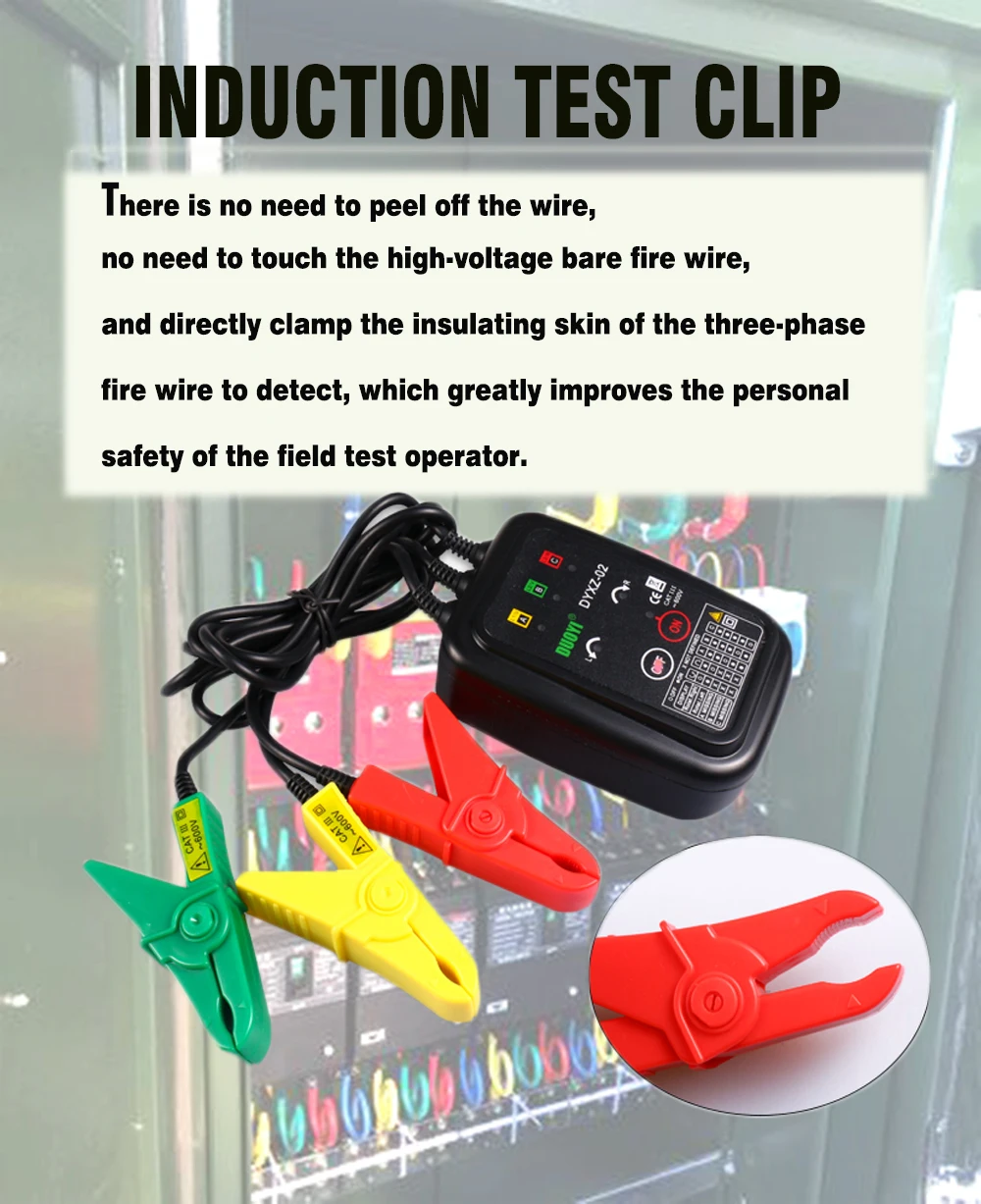

DYXZ-02 бесконтактный Тестер вращения фаз для быстрого, легкого и точного обнаружения трехфазной последовательности при установке и ремонте двигателя. Отсутствие подключения к изолированному проводнику позволяет избежать неопределенных и сложных подключений к незащищенным высоковольтным проводамЭто детектор фаз, предназначенный для проведения проверки последовательности фаз и проверки живой линии 3-фазной цепи с помощью статического индукционного зажима напряжения.Статические индукционные зажимы напряжения используются для того, чтобы иметь возможность закрепить на клапанном проводе.Он маленький с кошачьим рейтингом безопасности 600 В.Крассветодиодный лампы используются для того, чтобы индикация была видимой в тусклой освещенности помещений.Направление последовательности фаз можно легко проверить с помощью светодиодных ламп, которые мигают в порядке.

Технические характеристики

1). Основные характеристики

Функция

Обнаружение фазы (положительный/отрицательный)

Метод определения напряжения

Статическая индукция

Объект для подключения

Изолированный провод (Номинальная площадь секционного сечения проводника: 2 по 120мм2,

Готовый Внешний диаметр: до 17 мм)

Производительность-гарантия диапазон напряжения

3-фазный, от 70 в до 600 В переменного тока (синусоидальный сигнал, непрерывный)

Диапазон рабочих частот

От 45 Гц до 66 Гц

2). Дисплей

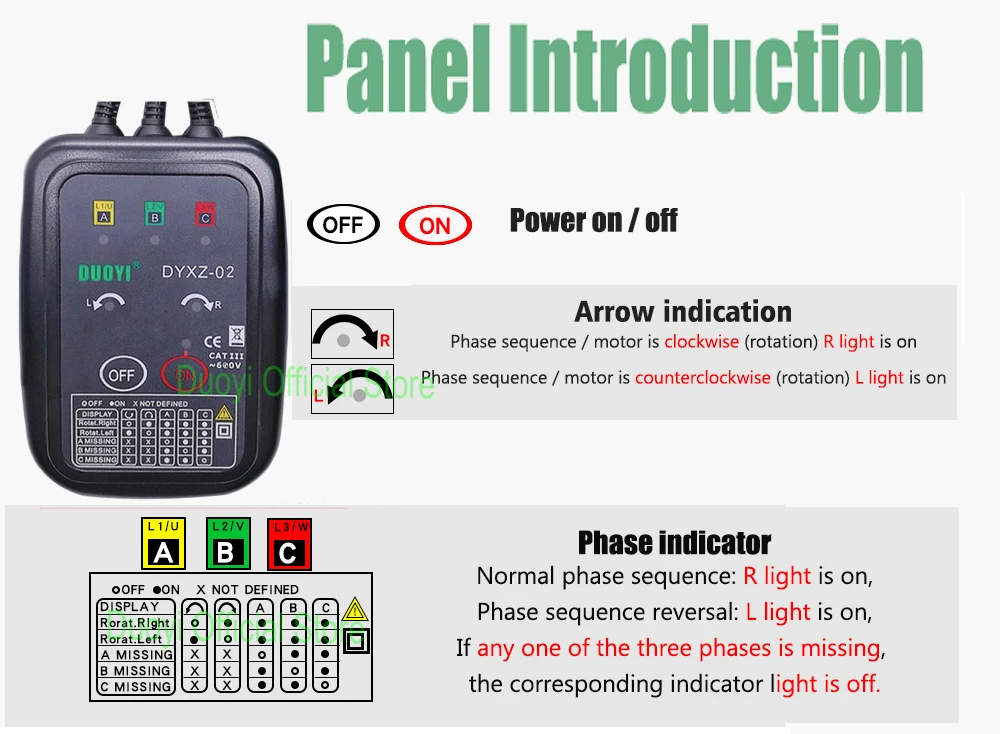

Определение фазы

Индикация

Последовательность положительных фаз:

Четыре фазовые лампы мигают в порядке (по часовой стрелке), и зуммер звучит периодически.

Последовательность отрицательных фаз:

Четырехфазные лампы мигают в порядке (против часовой стрелки) и

Зуммер звучит непрерывно.

Индикация линейного напряжения

R-S лампа, S-T лампа

Индикация питания

Включение лампы: загорается (включение питания)

Мигает (низкий заряд батареи)

3). Общие характеристики

Рабочая температура и влажность

От-10 до 40 (от 32 до 104), 80% RH или меньше (без конденсата)

Температура и влажность хранения

От-20 до 60 (от-4 до 140), 80% RH или меньше (без конденсата)

Место для использования

Высота до 2000 м (6562 футов), в помещении

Максимальное Номинальное напряжение на землю

600 в

Диэлектрическая прочность

5,4 kVrms

Блок питания

Номинальное напряжение питания 1.5VDC × 2 две батарейки размера АА

Максимальная номинальная мощность

300 мва

Время непрерывной работы *

Около 70 часов (включение питания, режим ожидания, с использованием марганцевой батареи R6P)

* Срок службы батареи

Автоматическое отключение питания

(Эту функцию Нельзя отменить.)

Питание будет отключено автоматически, если прибор остаётся без работы

В течение 15 минут после включения питания. Для сброса включите питание

Снова используя выключатель питания.

Длина кабеля

Приблизительно. 0,7 м

Размеры и масса

Приблизительно. 70Вт × 75В × 30дмм (2,76 Вт × 2,95 в × 1,18д)

(Без учета проекций), ок. 200 г (7,1 унции)

Применимые стандарты

Безопасность EN61010-1:2001,EN61010-031:2002

Обезжиривание загрязнений 2, категория измерения CAT III(600 В) (ожидаемое

Переходное перенапряжение 6000 В)

EMC EN61326:1997 + A1:1998 + A2:2001

Тестовая операция

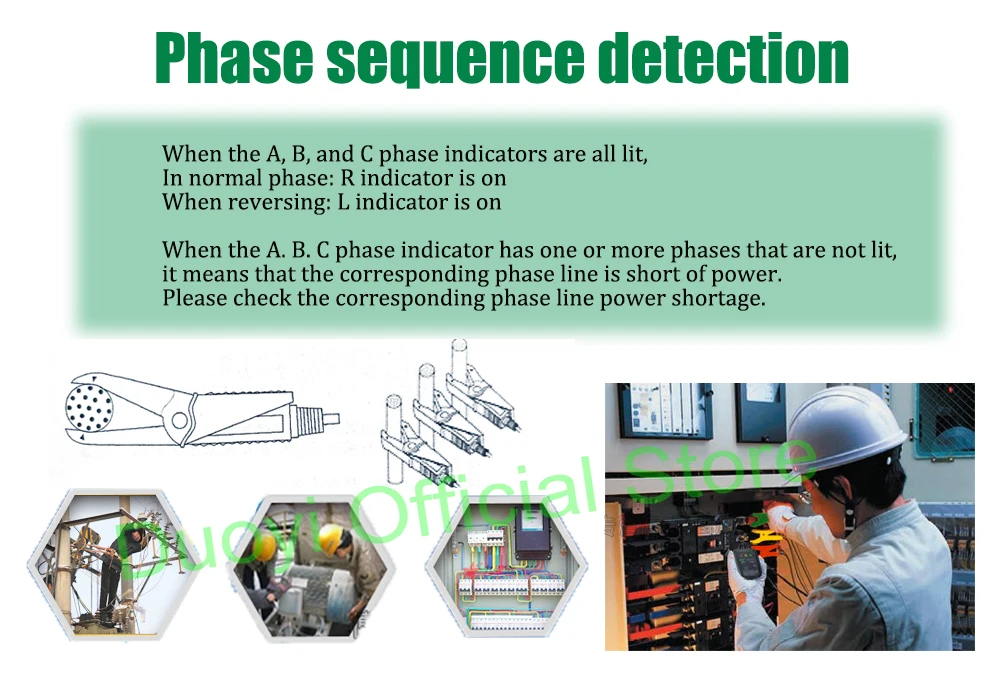

1. Определение фазы

Внимание! Высокое напряжение!

(1) Подключение:

Соедините три бесконтактных зажима типа крокодил с тремя

Фазные силовые кабели.

(2) символ или каждый зажим следует расположить в центре каждого кабеля.

(3) нажмите «ON», lightA,B,C мигает один раз для включения тестера.

(4) в чехол A,B,C подсвечиваются, R включен, если обнаружен положительный CW.

При отрицательном CCW L включен.

Если один или несколько ламп A,B,C не светильник раются, это означает, что соответствующая фаза открыта. В данном чехле R или L не представляет индикацию.

(5) нажмите кнопку «OFF», чтобы отключить тестер после использования

2. Обнаружение напряжения в режиме реального времени

Внимание! Высокое напряжение!

(1) Подключите любую из зажимов типа крокодил к проводнику. Если Проводник включен (напряжение в пределах 70 ~ 600 В переменного тока), должен светильник ться светильник A,B,C. Это может быстро определить, включен ли проводник.

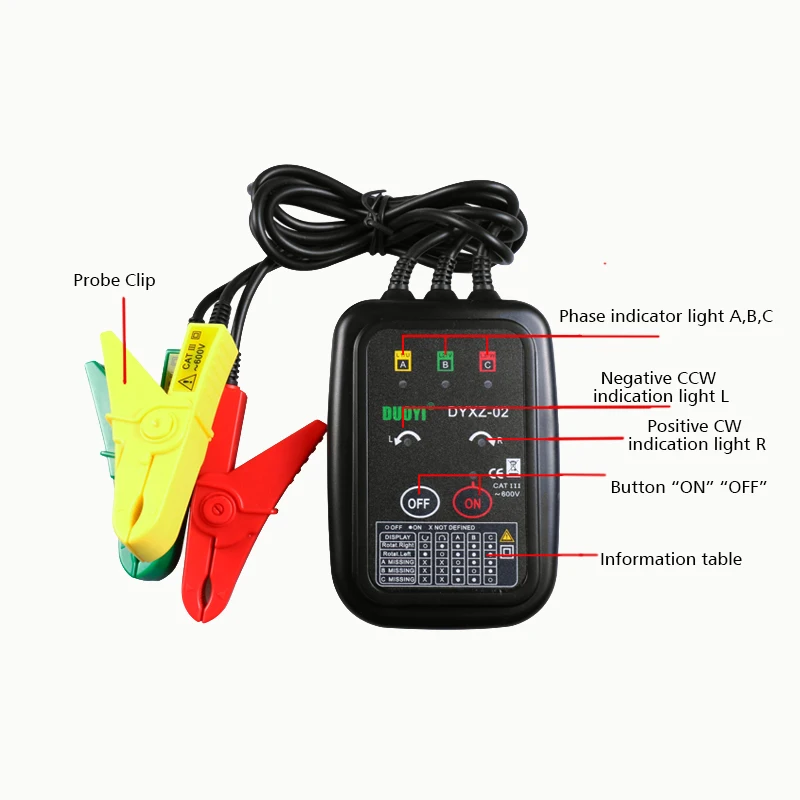

(2) стол для справки с зажимами и лампами

Зажимы

Светильники

A (желтый, слева)

Светильник А

B (зеленый, средний)

Светильник B

C (красный, справа)

Светильник C

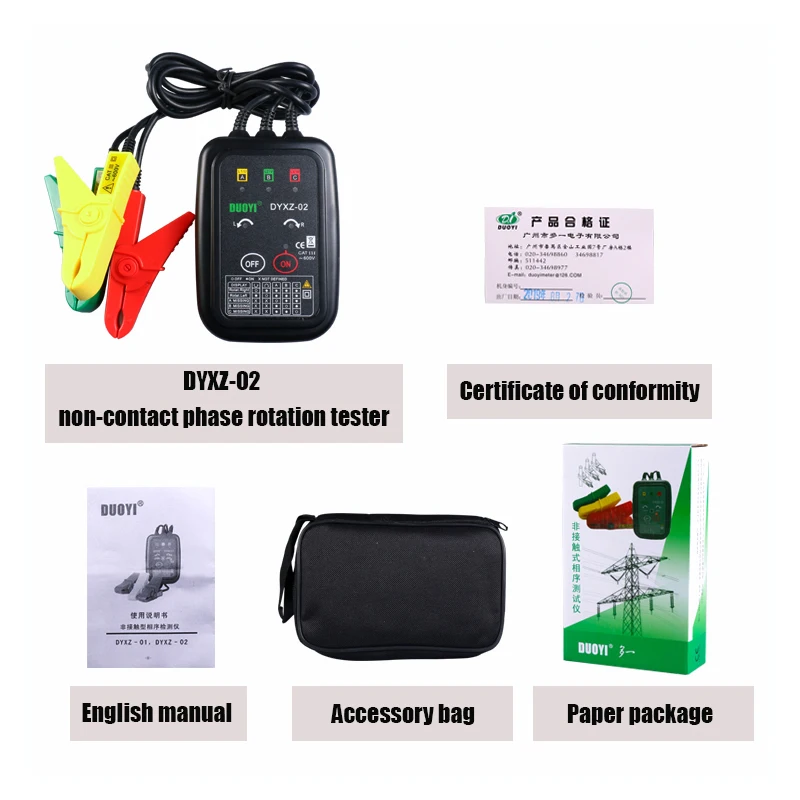

Комплектация:

Фазовый детектор: * 1

Сумка для аксессуаров: * 1

Сертификат соответствия * 1

Руководство на английском языке * 1
