Особенности:
Подходит для электрических вилочных погрузчиков, аккумуляторных автомобилей, тракторов, экскаваторов, кирпичных машин, чистящих транспортных средств, кондиционеров автомобиля, источника питания связи, источника бесперебойного питания, переключателей питания, таких как Гальваническая электронная схема управления системой управления, имеет преимущества небольшого объема, большой грузоподъемности, длительного срока службы, Простота обслуживания и другие характеристики приветствуются пользователями. Продукция в соответствии со стандартами JB2286-78, JB3974-85, YD / 585-92, YD / T512-92 требований; Завод и связанные с ним испытания испытательного блока, отвечают стандартным требованиям, пользователь использует в течение многих лет, максимально соответствует потребностям пользователя, качественный и надежный.
Описание модели SAYOON:

Использование:
Этот продукт имеет нормально близкий контакт для электромобилей, телекоммуникационного оборудования, инженерной техники, автомобильных аккумуляторов, электрических погрузчиков, поездов, кораблей, электронных систем управления, таких как источник бесперебойного питания.
Технические параметры:(Версия 1,42)

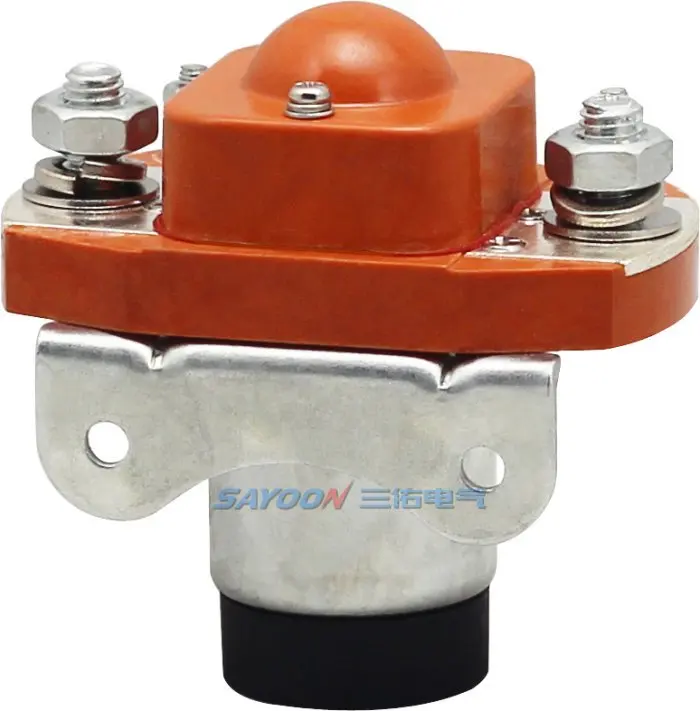

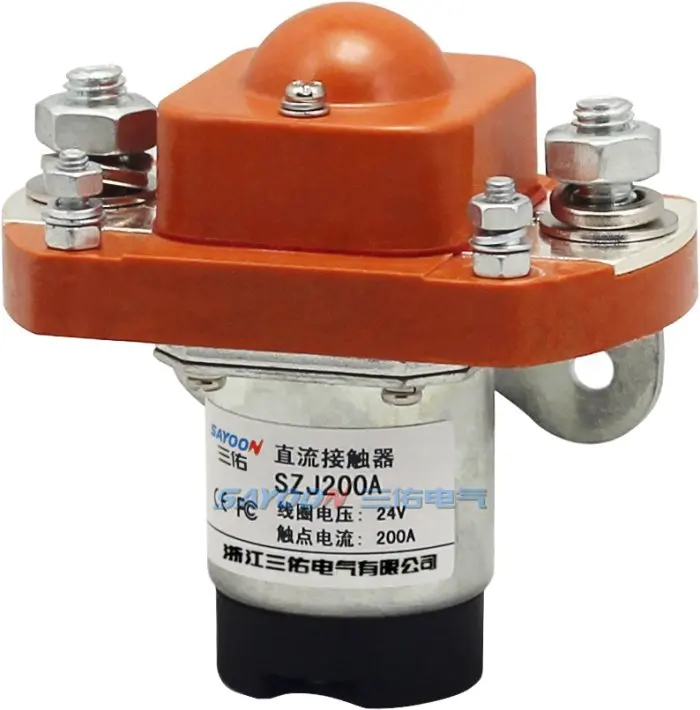

Тип продукта SAYOON
SZJB200A-D
Контактная форма
1 NC
Номинальное напряжение катушки (DC V)
6 в, 12 В, 24 В, 36 В, 48 В, 60 в, 72 в, 84 в, 120 В, 150 в, 220 В и т. Д.
Контактное напряжение (DC V)
≤ 80 в
Номинальный ток нагрузки контактной цепи 48 В (а)
200а
Стандартное падение напряжения через контакты на 100 А
80 мВ
Напряжение втягивания охлаждения при (20 ± 5)℃ (В)
70%
Предельное напряжение охлаждения при (20 ± 5)℃ (В)
35%, 5%
Диапазон рабочего напряжения в катушке 40 градусов Цельсия
0,8-1.2Us
Время отключения (открытие контактов неисправности)
10 мс
Время втягивания (контакты Н/о для закрытия)
20 мс
Подключите максимальное время отскока контакта
10 мс
Отключите максимальное время отскока контакта
3 мс
Сопротивление изоляции
20 МОм
Электрическая прочность для сопротивления
50 Гц/60 Гц 1000VAC 1 минута
Типичные неисправные токи, которые могут быть разорваны
1000 А/5 мс при 48 В/постоянный ток
Мощность катушки (Вт)
7-15
Повышение температуры катушки (K)
≤ 85
Повышение температуры на исходящем терминале (K)
≤ 65
Электрическая жизнь
20000 раз
Механическая жизнь
300 тысяч раз
Рабочая Спецификация
Непрерывный
Контактный материал
AgCdO
Тип нагрузочной клеммы
Роза M8
Тип клеммы катушки
Роза M4
Дополнительная контактная Номинальная нагрузка (на выбор)
2A/48VDC, 5A/24VDC
Сертификация организации тестирования
CE,FCC,RoHS
Примечание: Что касается различных условий использования клиентов, которые требуют разного фокуса функций, и чтобы улучшить комплексные свойства нашей продукции, sayoon может регулировать параметры катушки, повышение температуры и так далее. Вышеуказанные параметры предназначены только для справки, подробности см. В руководстве по выбору и использованию контактора SAYOON DC.
Схема установки:


Схема подключения:

Механические свойства и использование окружающей среды:
Контактный провод M10 затягивающий момент (Н. М)
9,0 подходит
Крутящий момент катушки M4 (Н. М)
1,2 подходит
Температура окружающей среды
-25 ~ + 70 ℃
Относительная влажность
+ 20 ℃ 98%
Вибрация freq. Фиксированное положение
3 г, амплитуда 1 ~ 50 Гц 0,5 мм
Сотрясение
(60 ~ 100) Время/минуту 、 ускорение ≤ 4g
Высота
2000 м
Направление установки
Случайный
Международная защита
IP40 (согласно IEC60947)
Инструкция по заказу:
Тип продукта SAYOON
SZJB200A-D
U.N.W.
530 г
Кол-во в упаковке.
50 шт.
Тип монтажного кронштейна
M горизонтальный (по умолчанию), Встроенный уровень E, X наклонный, L (N) вертикальный, уровень E1 встроенный одиночный прямой
