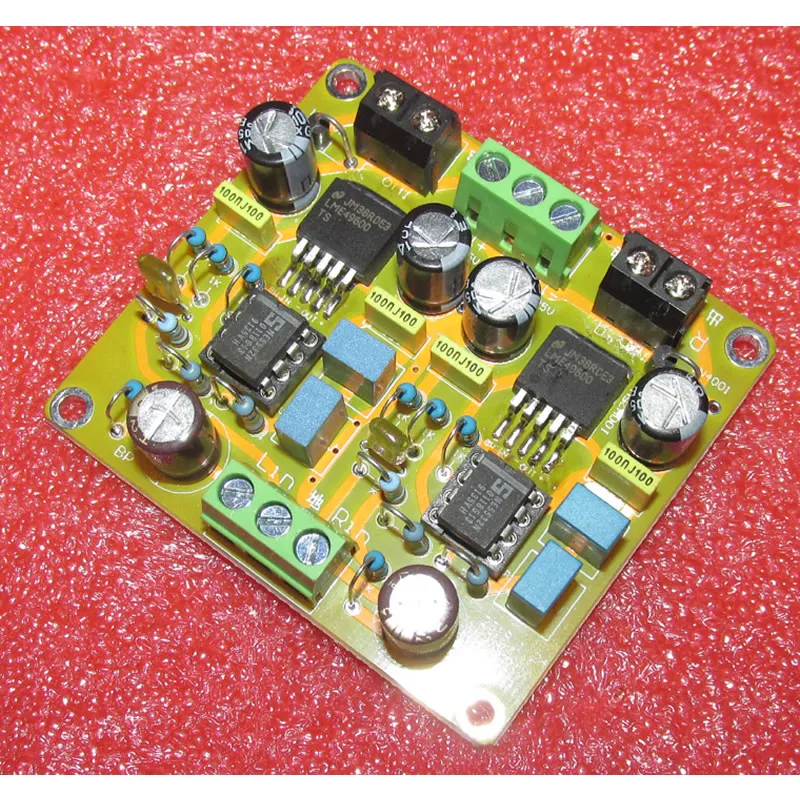

LG160 Gold Seal LME49720HA + LME49600 высокопроизводительная, высокоточная, сильноточная буферная Плата усилителя звука, может использоваться на передней сцене, также может управлять наушниками с высоким сопротивлением, для удовлетворения высоких требований аудиофилов.
Эта плата усилителя мощности представляет собой выход усиления тока и должна использоваться совместно с платой усиления мощности переднего каскада. Возможно использование дискретного компонентного предэтапного, операционного усилителя предэтапного, электронного лампового усиления предэтапного и трансформатора для продвижения предэтапного.
Эта линия имеет серволинию, а средняя точка левого и правого выхода в основном составляет несколько милливольт, что определяется точностью чипа и очень безопасно для использования наушников.
LME49600-это звуковой буферный чип. Его функция аналогична обычному сценическому транзистору драйвера в амперах. Имеет функцию расширения тока. Он может обеспечивать ток 250 мА и обеспечивать сильную движущую силу для сигналов и наушников.
Печатная плата небольшая и компактная, питается от ± 15 в, используется между CD-плеерами и постступенчатыми усилителями или используется в усилителях для наушников. Обладает широким звуковым диапазоном, высоким разрешением, богатыми деталями, сильной движущей силой и звуковым балансом. По сравнению с предустановленным или усилителем для наушников с несколькими тысячами юаней на рынке, его производительность не уступает.
Материал: Высококачественная Двусторонняя Стекловолоконная плита (63 × 54 мм), в сборе имеются импортные компоненты сопротивления-емкости. Япония "KOA" 1 / 4 Вт Высокоточный пятицветный кольцевой металлический пленочный резистор (погрешность намного меньше 1%), японский электролитический конденсатор серии BP 22 мкФ/50V с золотым словом, Соединенные Штаты половина LME49600, пластиковая упаковка США AD826 на фото показана Золотая печать LME49720HA), 4 импортных ультрамаленьких безэлектродненных пленочных конденсатора 1U50V, развязка импортного электролитического фильтра, 2 позолоченных ИС-розетки для легкого обновления, 4 входных и выходных клеммы с использованием дополнительных компонентов премиум-класса.

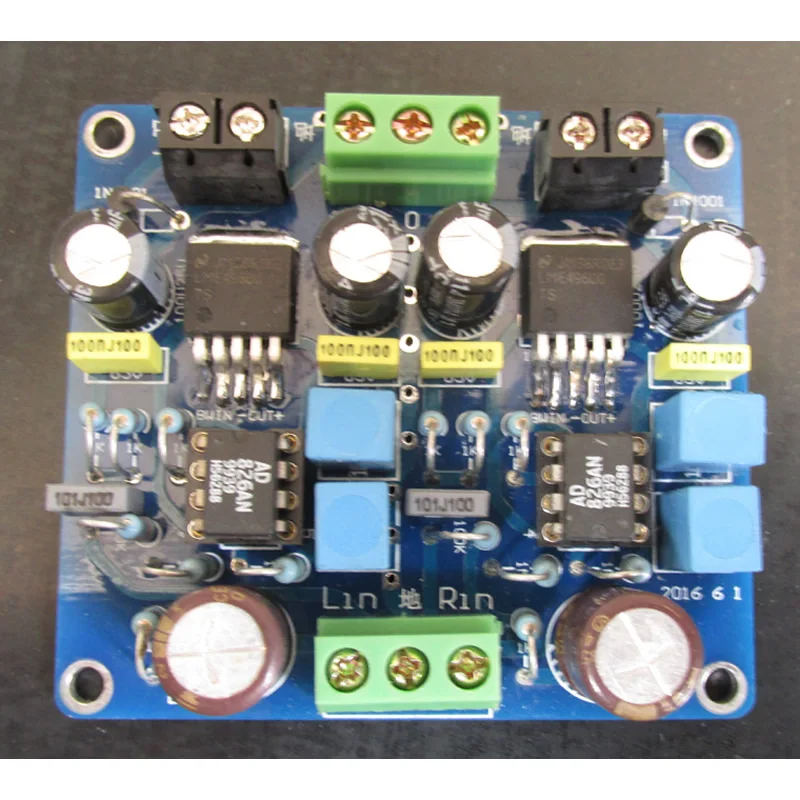

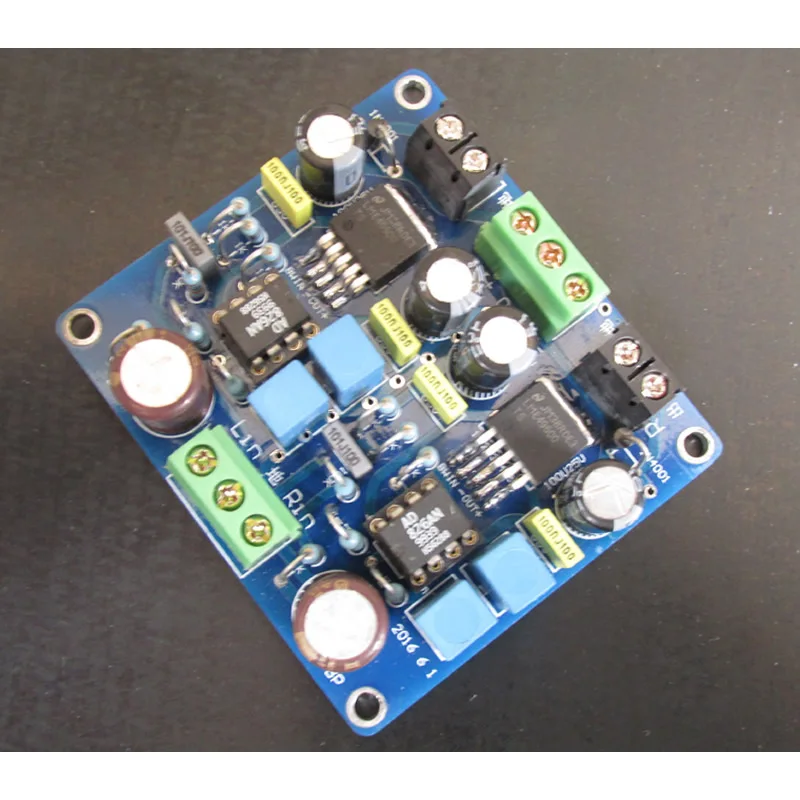

Законченная плата LG160 LME49600 + AD826.
LG160 не поддерживает 2 платы с операционным усилителем AD826.
Есть два вида цветной доски на выбор! Код платы: LG-160

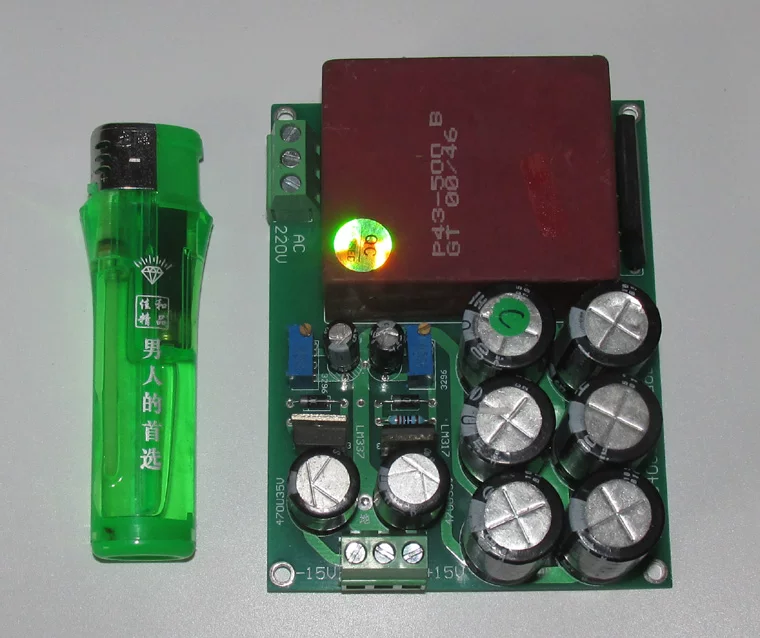

Поддержка готовой платы питания LG75LA --- LG75LA audio front stage US Linear Technology LM317 / LM337 высококачественный источник питания готовая плата почва 1,2 в для почвы 22 в регулируемый выход с регулировкой постоянного тока: усилитель предназначен для предварительной подготовки Hi-Fi, перенос лихорадки. Усилитель обеспечивает высококачественный поддерживающий Регулируемый источник питания, подходит для предварительной передачи звука, усиления фонокорректора, Усиление наушников и так далее.
Двойной переменный ток 22 в выпрямлен и отфильтрован до напряжения около ± 28 В постоянного тока, а также регулируемое выходное напряжение постоянного тока американской линейной технологии LM317 / LM337. Диапазон напряжения от 1,2 В до 22 в.
При фактическом использовании он такой же глубокий, как в море, словно не включен.
Печатная плата изготовлена из отличных материалов и использует Импортные высококачественные компоненты. Двусторонняя печатная плата имеет длину 96 мм и ширину 75 мм, а толщина платы составляет 1,5 мм. Плата оснащена импортным разобранным немецким герметичным двойным трансформатором 22 в 6 Вт, импортным Медным мостом с ножкой 4 а, импортным трёхконтактным регулируемым блоком стабилизации напряжения LM317 / LM337, Шесть японских или химических фильтров электролиза и пятицветные кольцевые контакты KOA с прецизионным сопротивлением, входными и выходными выводами. Он может работать с переменным током 220 В и весит 0,28 кг.

Примечание: пластик AD826-это машина для демонтажа б/у. Готовая плата проверена на мощность. Полярность источника питания не может быть неправильной при использовании. Из-за различных партий сборки, бренды, спецификации и параметры отдельных компонентов на готовой плате будут немного отличаться в зависимости от параметров компонентов, фактически собранных на плате!
Когда друг, покупающий пустую плату, собирается и отлаживается, она должна быть установлена в строгом соответствии со значениями компонентов, отмеченными на чертеже или печатной плате. Соединение пайки правильное, питание может работать. Компоненты должны быть засчитаны перед сборкой. Это неправильно. Кроме того, сопротивление части моста должно быть максимально точным, чтобы обеспечить проектные требования цепи. После того, как все компоненты установлены и сварены в соответствии с чертежами, не спешите включать питание, и внимательно проверьте, есть ли Виртуальная сварка и короткое замыкание, правильная ли полярность источника питания, И только после подтверждения правильности.
