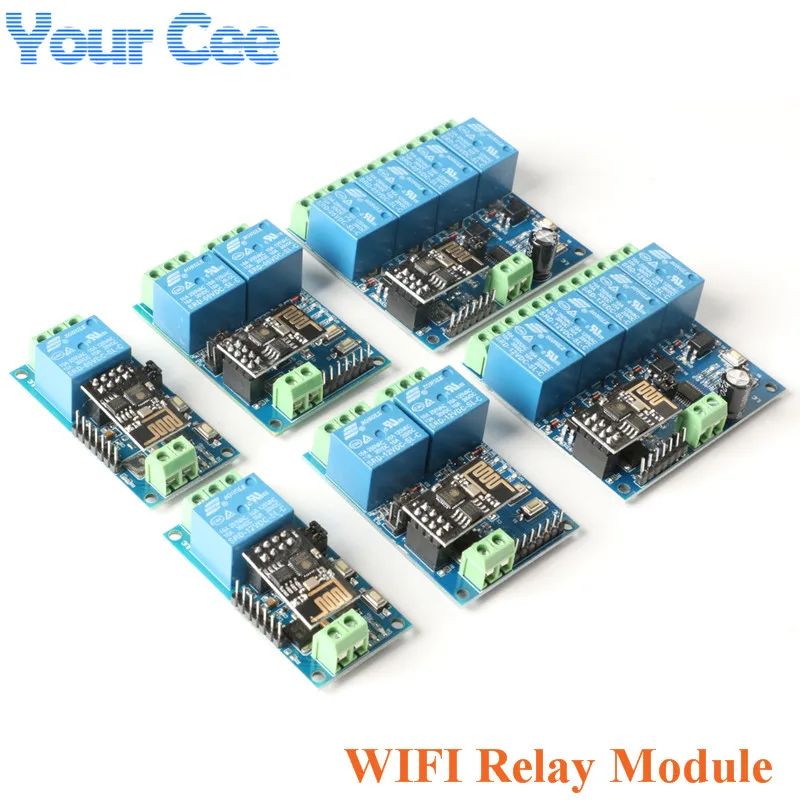

Четырехъядерный Модуль реле канала ESP8266 использует ESP-01 в качестве модуля Wi-Fi. Благодаря продуманному и стабильному 8-битному микросхеме только простой процесс конфигурации может реализовать Беспроводное управление реле в локальной сети с помощью приложения мобильный телефон

Параметры:

Встроенный процессор: модуль STM8S103 и ESP-01WIFI

Режим работы:

Режим 1: мобильный телефон устанавливается непосредственно на модуль Wi-Fi;

Режим 2: модуль мобильный телефон и Wi-Fi загружаются на роутер одновременно;

Дополнительная функция: его также можно использовать как USB-реле при отключении ESP-01.

Дальность передачи:

(1) при установке мобильный телефон на модуль win максимальное стабильное расстояние передачи составляет 100 м в открытой среде;

(2) Когда на маршрутизаторе одновременно установлены Wi-Fi модуль и мобильный телефон, расстояние передачи зависит от мощности сигнала маршрутизатора.

Функция: Используйте технологию Smartconfig для завершения ESP-01 в приложении мобильный телефон

Конфигурация пароля учетной записи модуля Wi-Fi, настроенная учетная запись и пароль имеют функцию отключения питания;

Встроенное реле: 10 А/250 В переменного тока, 10 А/30 В постоянного тока, которое можно подключать 100000 раз непрерывно,

С двухполюсной защитой от выпота, коротким временем отклика; Выбором бортового режима и индикатором рабочего состояния в реальном времени.

Зарезервировано: Интерфейс отладки UART и интерфейс загрузки программы STM8 SWIM

Подходит для мобильных телефонов: телефонов Android, не для телефонов Apple

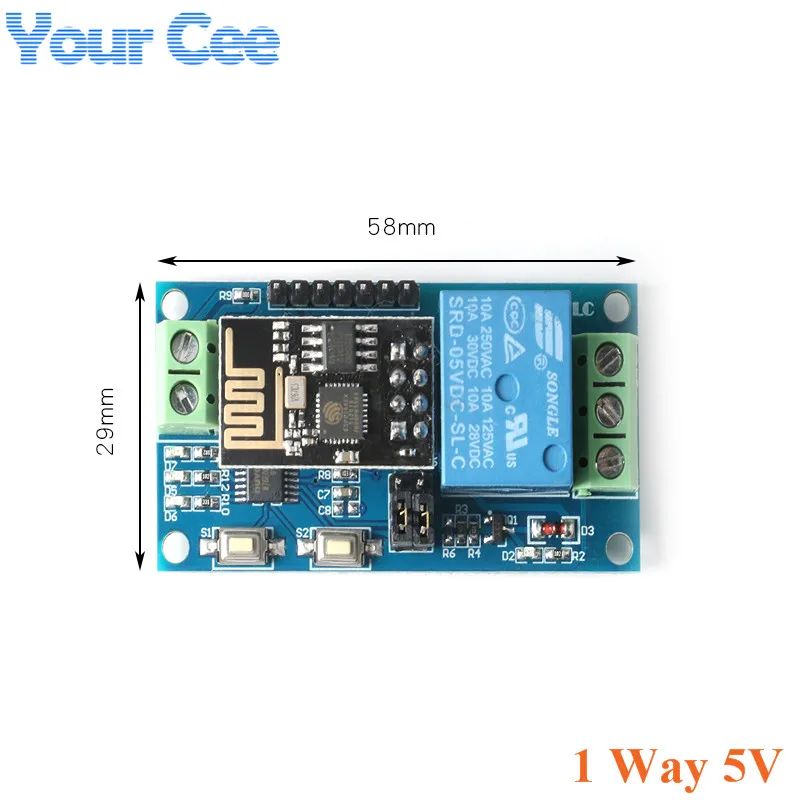

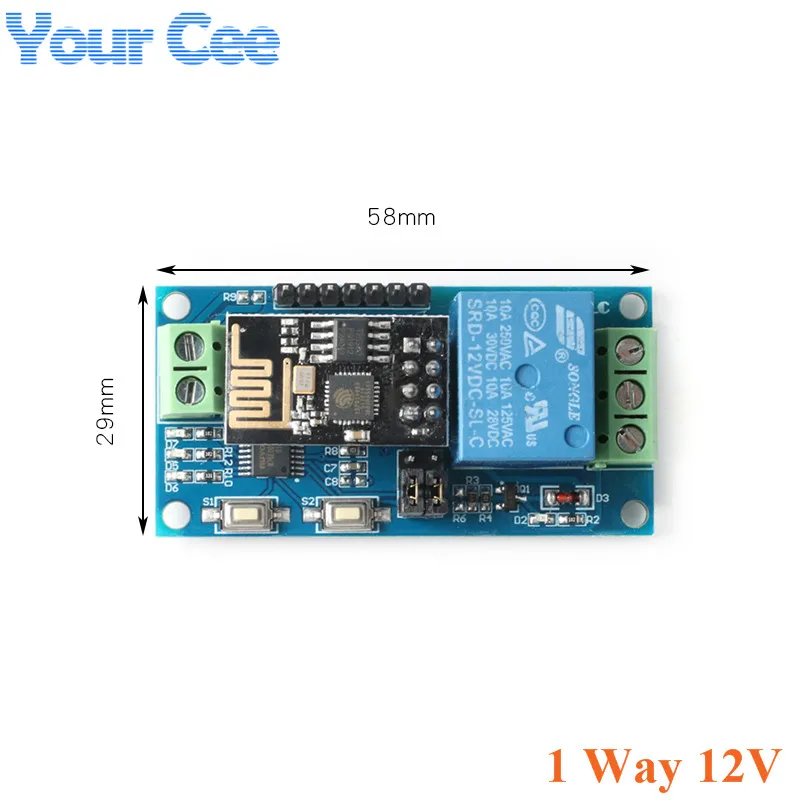

1-позиционный релейный модуль 5В/12В

IN +, IN-: входная мощность 5 В/12 В;

TX, RX: контакты последовательного порта UART;

5 В/12 В, GND, плавать, NRST: STM8S порт загрузки программы микроконтроллера

Кнопка S1: переключатель режима, по умолчанию-режим 1

Кнопка S2: восстановление заводских настроек

Светодиодный D2 и D4 (светильник): релейный рабочий индикатор светильник при открытии

Светодиодный D7 (светильник): индикатор режима 1

Светодиодный D5 (синий светильник): индикатор режима 2

Светодиодный D6 (зеленый светильник): индикатор рабочего состояния, описанный ниже:

(1) Когда выключено, это означает, что он самонастраивается или теряет соединение с маршрутизатором;

(2) при мигании 5S это означает, что ожидает настройки приложения учетной записи Wi-Fi для модуля ESP-01

И пароль;

(3) когда 2S медленно мигает, это означает, что Конфигурация завершена, дожидаясь установления TCP-соединения с мобильный телефон;

(4) Постоянный светильник указывает на успешное установление TCP-соединения с мобильный телефон.

Две зарезервированные перемычки: Подключите их к нижнему концу (то есть, RX подключен к RX1, TX подключен к TX1) во время обычного использования, если вы хотите использовать модуль последовательного порта USB-TTL для отладки модуля ESP-01, вставьте его сверху (в противном случае могут быть помехи).

COM1: общественный терминал;

NC1: нормально закрытый конец, реле короткое замыкание COM1 перед втягиванием и зависание после втягивания

N01: обычно открывается, реле зависает перед закрытием и закорочено до COM1 после закрытия.

COM2: общественный терминал;

NC2: нормально закрытый конец, реле короткое замыкание COM2 перед втягиванием и зависание после втягивания;

N02: обычно открывается, реле зависает перед закрытием и после закрытия закорочено до com2.

Команда управления реле (шестигранный формат):

Реле биения: A0 01 01 A2

Замыкающее реле: A0 01 00 A1

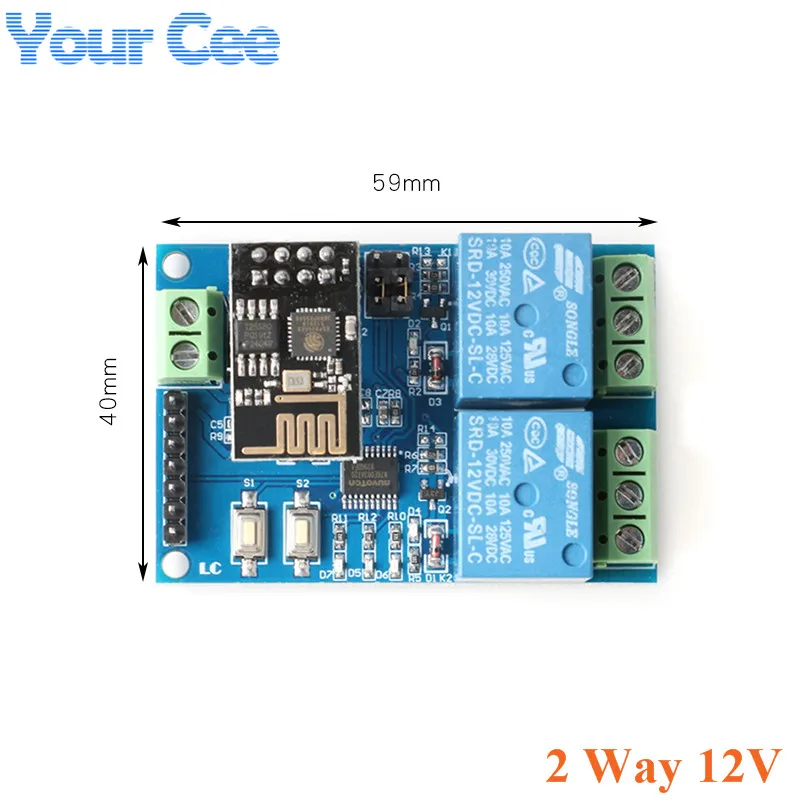

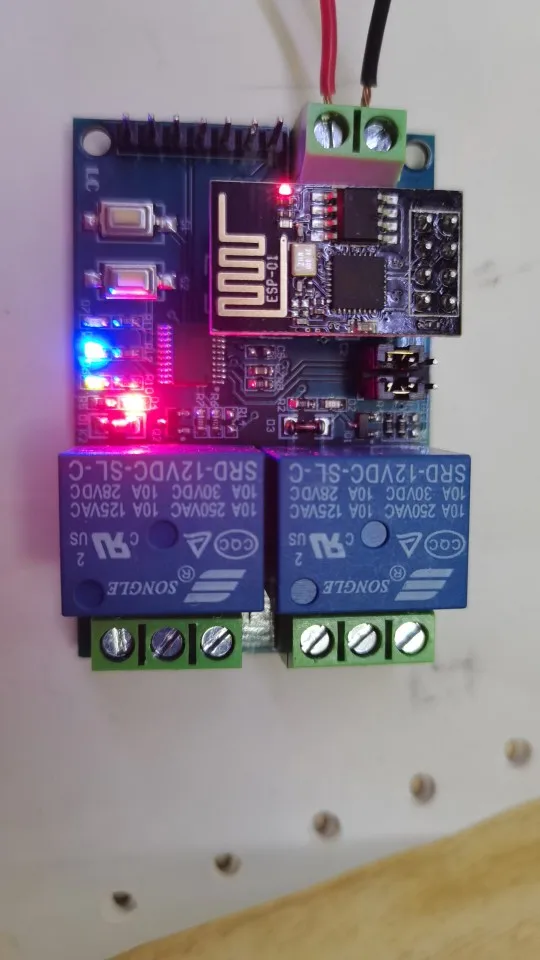

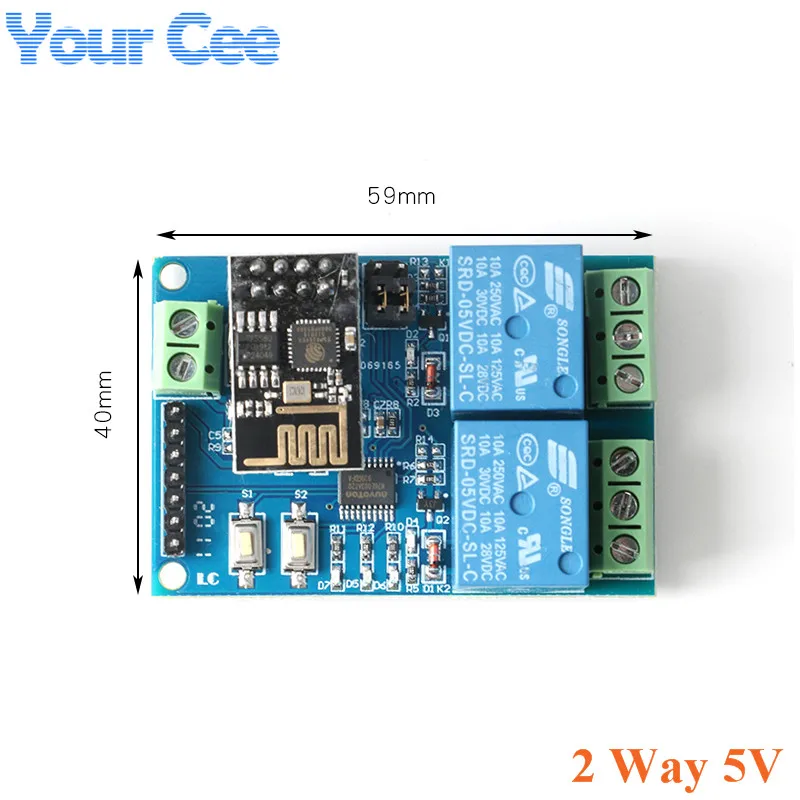

2-ходовой релейный модуль 5В/12В

IN +, IN-: входная мощность 5 В/12 В;

TX, RX: контакты последовательного порта UART;

5 В/12 В, GND, плавать, NRST: STM8S порт загрузки программы микроконтроллера

Кнопка S1: переключатель режима, по умолчанию-режим 1

Кнопка S2: восстановление заводских настроек

Светодиодный D2 и D4 (светильник): релейный рабочий индикатор светильник при открытии

Светодиодный D7 (светильник): индикатор режима 1

Светодиодный D5 (синий светильник): индикатор режима 2

Светодиодный D6 (зеленый светильник): индикатор рабочего состояния, описанный ниже:

(1) Когда выключено, это означает, что он самонастраивается или теряет соединение с маршрутизатором;

(2) при мигании 5S это означает, что ожидает настройки приложения учетной записи Wi-Fi для модуля ESP-01

И пароль;

(4) Постоянный светильник указывает на успешное установление TCP-соединения с мобильный телефон.

COM1: общественный терминал;

NC1: нормально закрытый конец, реле короткое замыкание COM1 перед втягиванием и зависание после втягивания

N01: обычно открывается, реле зависает перед закрытием и закорочено до COM1 после закрытия.

COM2: общественный терминал;

NC2: нормально закрытый конец, реле короткое замыкание COM2 перед втягиванием и зависание после втягивания;

N02: обычно открывается, реле зависает перед закрытием и после закрытия закорочено до com2.

Команда управления реле (шестигранный формат):

Включите первое реле: AO 01 01 A 2

Закройте первое реле: A 0 01 00 A 1

Включите второе реле: A 0 02 01 A 3

Закройте второе реле: A 0 02 00 A 2

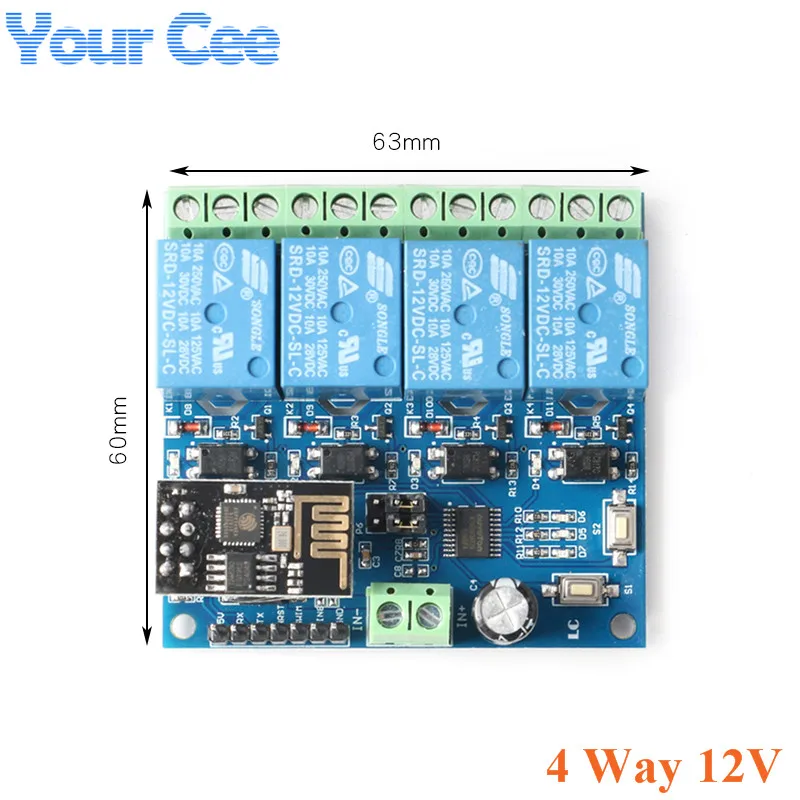

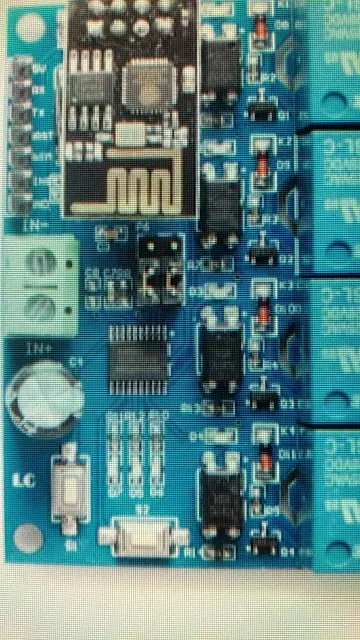

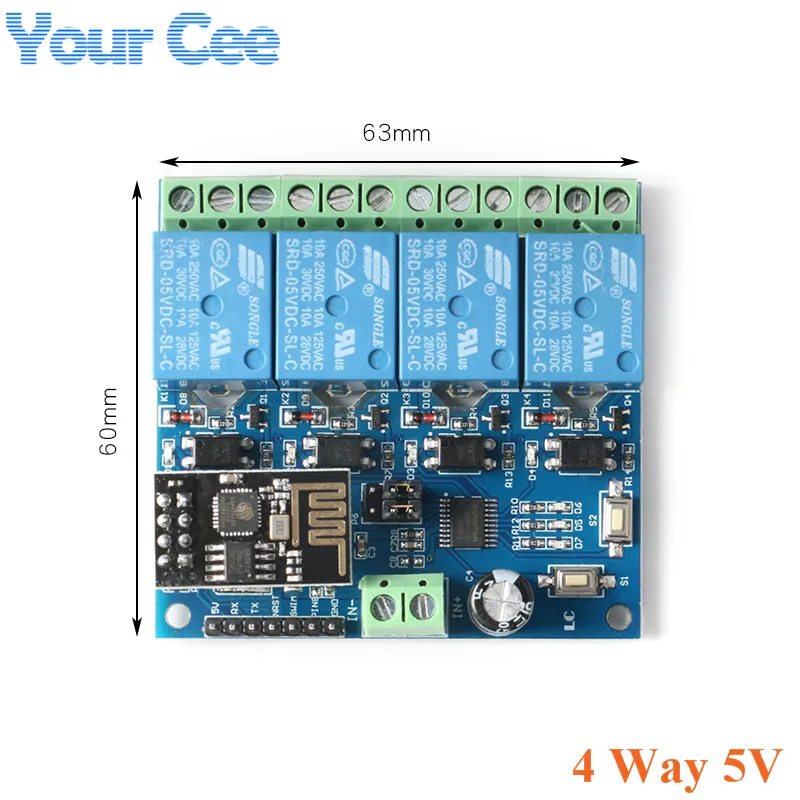

4-позиционный релейный модуль 5В/12В

IN +, IN-: входная мощность 5 В;

5 В, GND, TX, RX: контакты последовательного порта UART;

Плавать, PIN8, NRST: зарезервированный порт загрузки программы MCU.

Кнопка S1: переключатель режима, по умолчанию-режим 1

Кнопка S2: восстановление заводских настроек

Светодиодный D1 / D2 / D3 / D4 (светильник): реле рабочего индикатора, при открытии корпуса

Светодиодный D7 (светильник): индикатор режима 1

Светодиодный D5 (синий светильник): индикатор режима 2

Светодиодный D6 (зеленый светильник): индикатор рабочего состояния, описанный ниже:

(1) Когда выключено, это означает, что он самонастраивается или теряет соединение с маршрутизатором;

(2) Когда мигает при 5S, это означает, что ожидает мобильный телефон приложения для настройки учетной записи Wi-Fi и пароля для модуля ESP-01;

(4) Постоянный светильник указывает на успешное установление TCP-соединения с мобильный телефон.

Две зарезервированные колпачки перемычек: вставьте их в нижний конец (т. Е. RX подключен к RX1, TX подключен к TX1) во время обычного использования. В противном случае могут быть помехи).

C0M1: публичный конец;

NC1: нормально закрытый конец, реле короткое замыкание COM1 перед втягиванием и зависание после втягивания;

N01: обычно открытое, реле зависает перед втягиванием и коротким замыканием с помощью COM1 после втягивания.

COM2: общественный терминал;

NC2: нормально закрытый конец, реле короткое замыкание COM2 перед втягиванием и зависание после втягивания;

№ 2: обычно открытое, реле висит открытым перед втягиванием и коротким замыканием с com2. после втягивания.

COM3: Общественный терминал;

NC3: нормально закрытый конец, реле короткое замыкание COM3 перед втягиванием, а после втягивания висит в воздухе;

№ 3: обычно открытое, реле висит открытым перед втягиванием и коротким замыканием с COM3 после втягивания.

COM4: Общественный терминал;

NC4: нормально закрытый конец, реле короткое замыкание COM4 перед втягиванием и зависание после втягивания

№ 4: нормально открытое, реле зависает перед втягиванием и коротким замыканием с COM4 после втягивания.

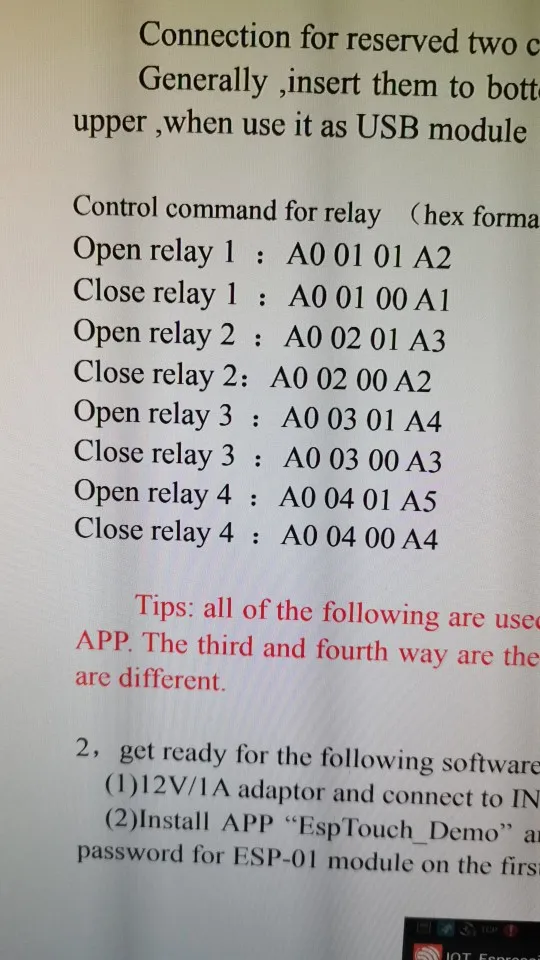

Команда управления реле (шестигранный формат):

Включите первое реле: A0 01 A2

Закройте первое реле: A0 01 00 A1

Откройте второе реле: A0 02 01 A3

Закройте второе реле: A0 02 00 A2

Откройте третье реле: A0 03 01 A4

Закройте второе реле: A0 03 00 A3

Включите четвертое реле: A0 04 01 A5

Закройте четвертое реле: A0 04 00 A4

Я купил его, и я не могу понять, какое программное обеспечение управляется, вы были в состоянии сделать это работать?

Нет, вы не можете, этот тип имеет различные прошивки и приложения

Да, конечно нужно сделать перемычку на момент прошивки, а когда прошёш нужно убрать так как работать с перемычкой не будет

Привет, есле одно реле то нормально, есле два то выход нужно инвертировать.

Конвертировать с USB

Да сам всё программируешб

Очень хорошо, спасибо, бабушке, чтобы купить больше

Да, вы можете мигать esp, но для этого нужна флеш-карта esp01

Utiliser Arduino et son programme utilisant le message serial pour piloter les relais.voir tuto sur g**gle

Возможно программировать его с arduino с помощью книжных магазинов esp8266

Версия 12 v if.

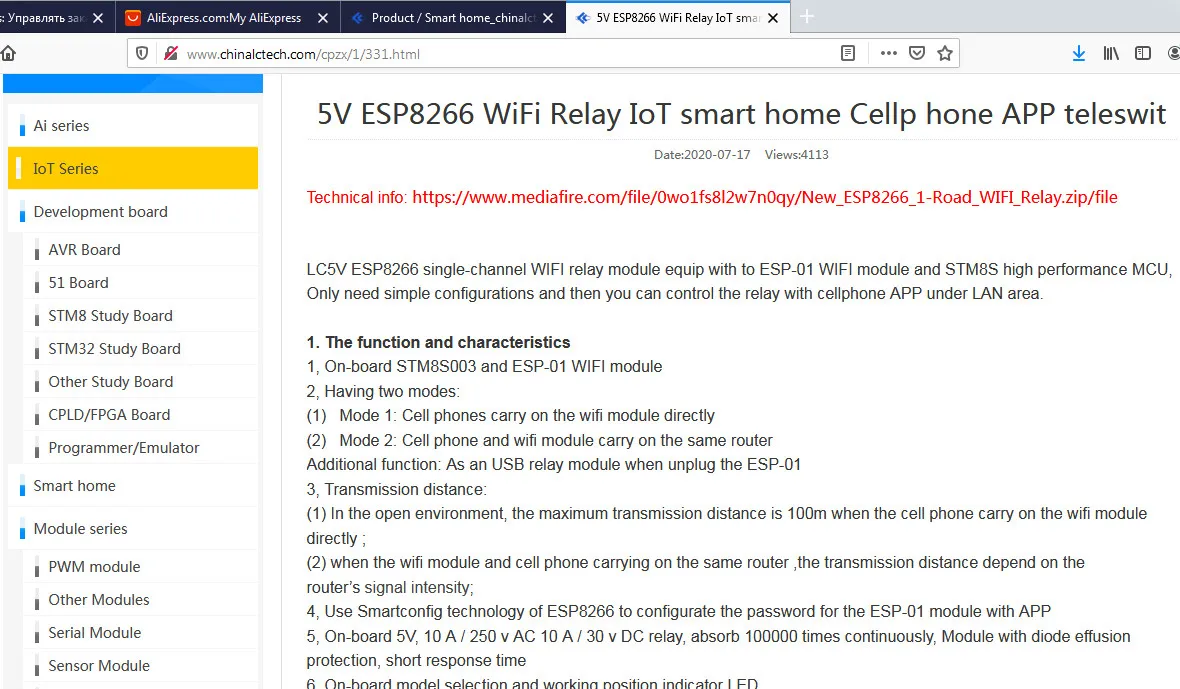

Посмотрите на веб-сайте expressief

Да сам всё программируешб

Очень хорошо, спасибо, бабушке, чтобы купить больше

Версия 12 v if.

Вес логистики
0.080
Индивидуальное изготовление
Да
Каждая упаковка
1
Минимальная единица измерения
100000015
Мощность рассеивания
-
Название бренда
Your Cee
Напряжение электропитания
5v/12v
Номер модели
WiFi Relay Module
Применение
-

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
-
Размер логистики - высота (см)
1
Размер логистики - длина (см)
10
Размер логистики - ширина (см)
10
Состояние
Новый
Тип
Регулятор напряжения
Упаковка
TQFP

Отзывы покупателей

V***k

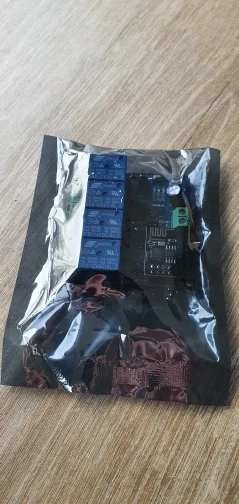

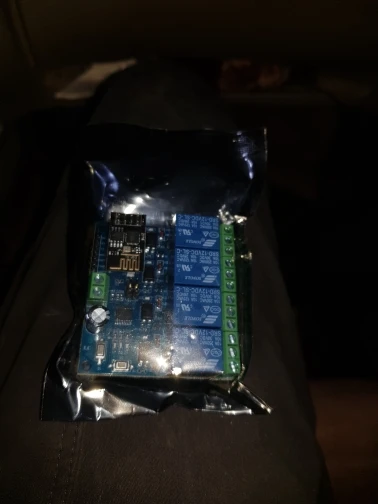

Страна: UA Color: 4 Way 5V Доставка: Standard Shipping 06.12.2020

З вигляду нормальний, але в роботі не перевіряв.

O***f

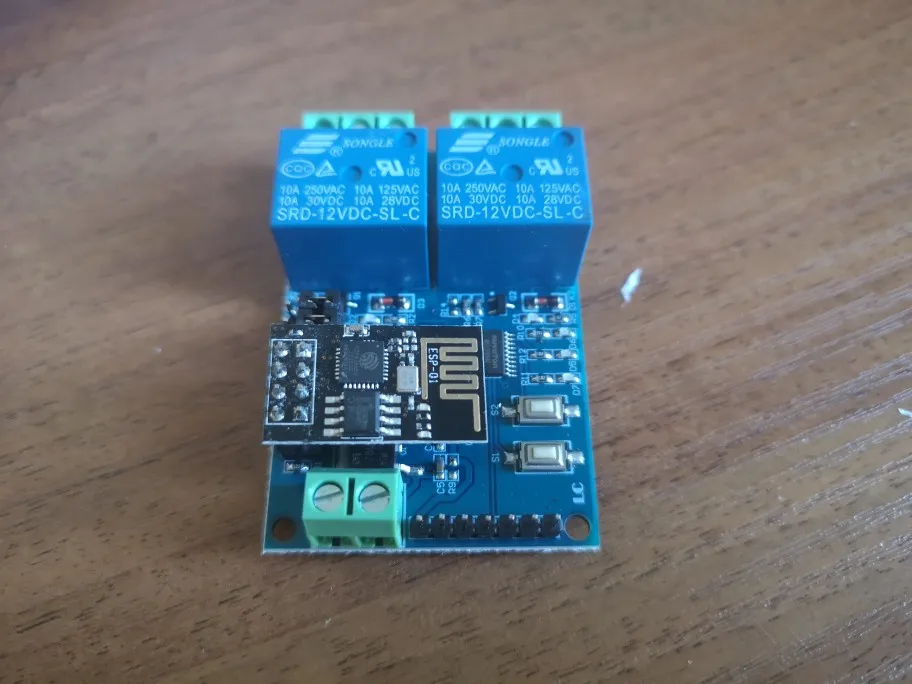

Страна: UA Color: 2 Way 5V Доставка: Saver Shipping 17.12.2020

Быстрая доставка Качественный товар. Спасибо! Продавца рекомендую! Fast shipping. Quality goods. Thank you! Seller recommended!

D***r

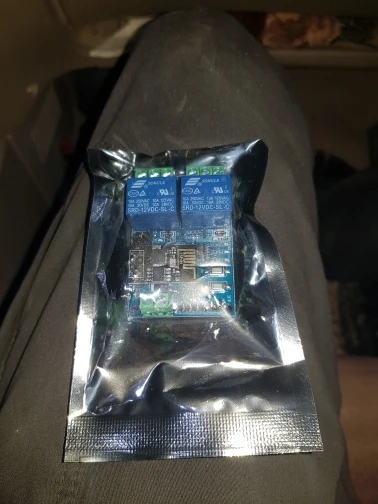

Страна: RU Color: 2 Way 12V Доставка: Saver Shipping 05.12.2020

Доехало за месяц. Выглядит хорошо. Проверю - дополню отзыв.

Покупатель

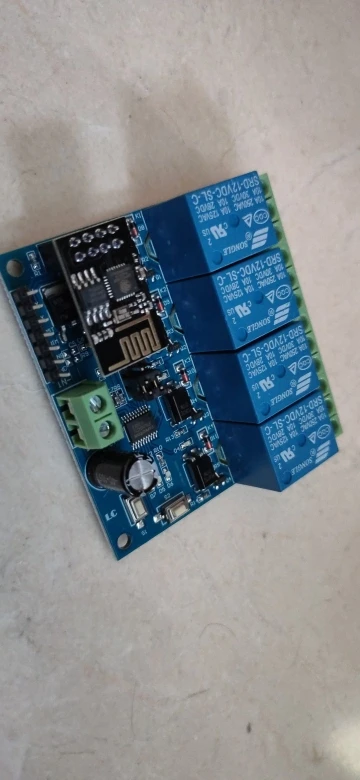

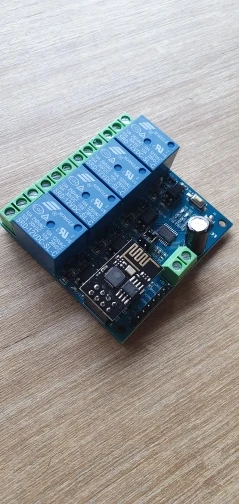

Страна: NL Color: 4 Way 12V Доставка: Standard Shipping 13.01.2021

Работает очень хорошо с программным обеспечением tasmota на Domoticz или домашний помощник

V***v

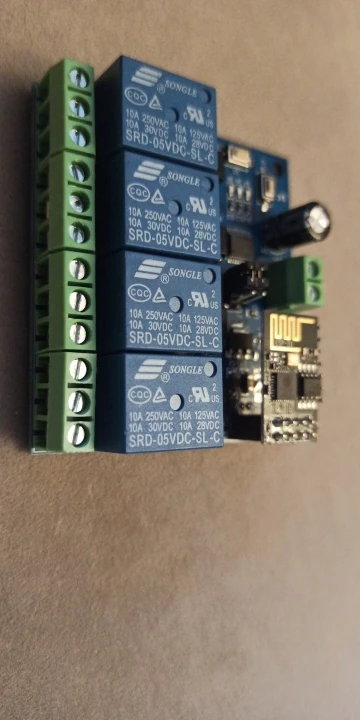

Страна: RU Color: 4 Way 5V Доставка: Standard Shipping 08.01.2021

быстро, точно. упаковано качественно

D***e

Страна: EE Color: 4 Way 5V Доставка: Standard Shipping 13.01.2021

Never had an item arrive as fast as this one. Everything works fine, thanks!

N***n

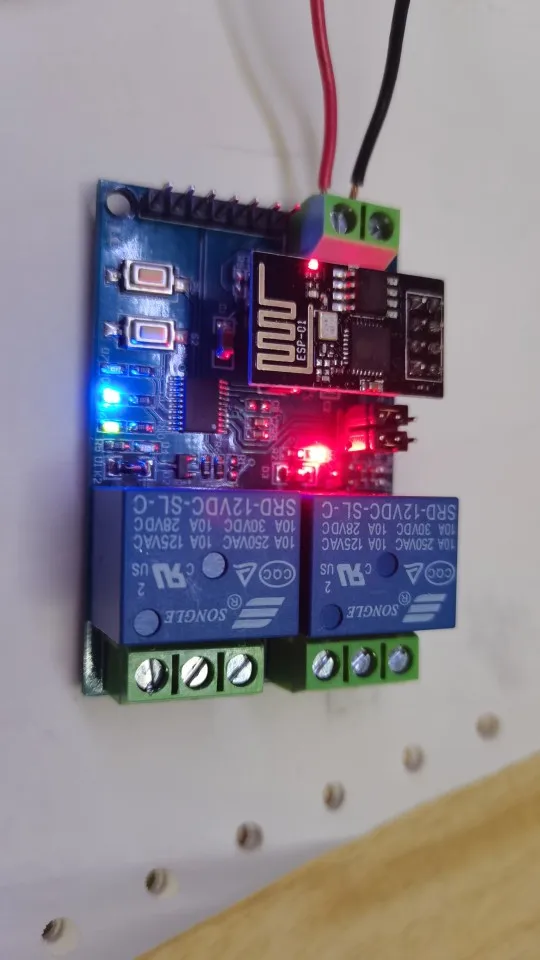

Страна: RU Color: 2 Way 12V Доставка: Saver Shipping 13.12.2020

Прошил, в НА все зашло. Все отлично. Доставка очень быстрая

S***o

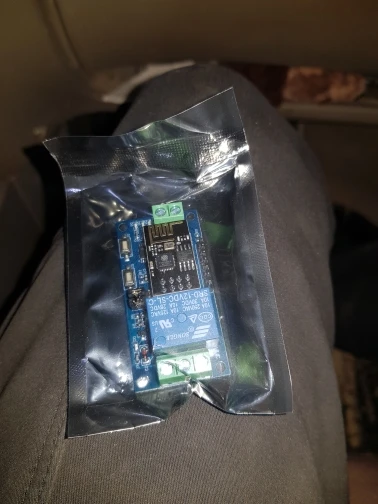

Страна: RU Color: 1 Way 12V Доставка: Standard Shipping 27.11.2020
