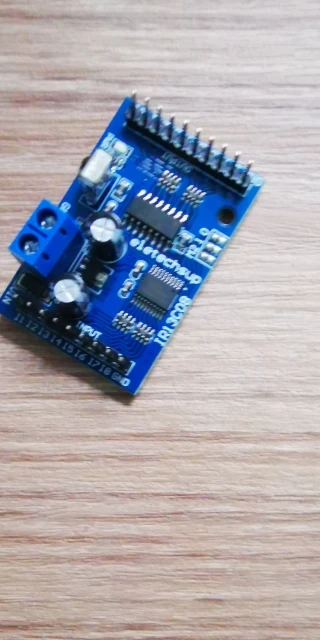

Название продукта: 8CH DC 5V 12V многофункциональный инфракрасный модуль дистанционного управления с задержкой и самоблокировкой VS1838 приемник декодер для платы реле
В посылка входит:

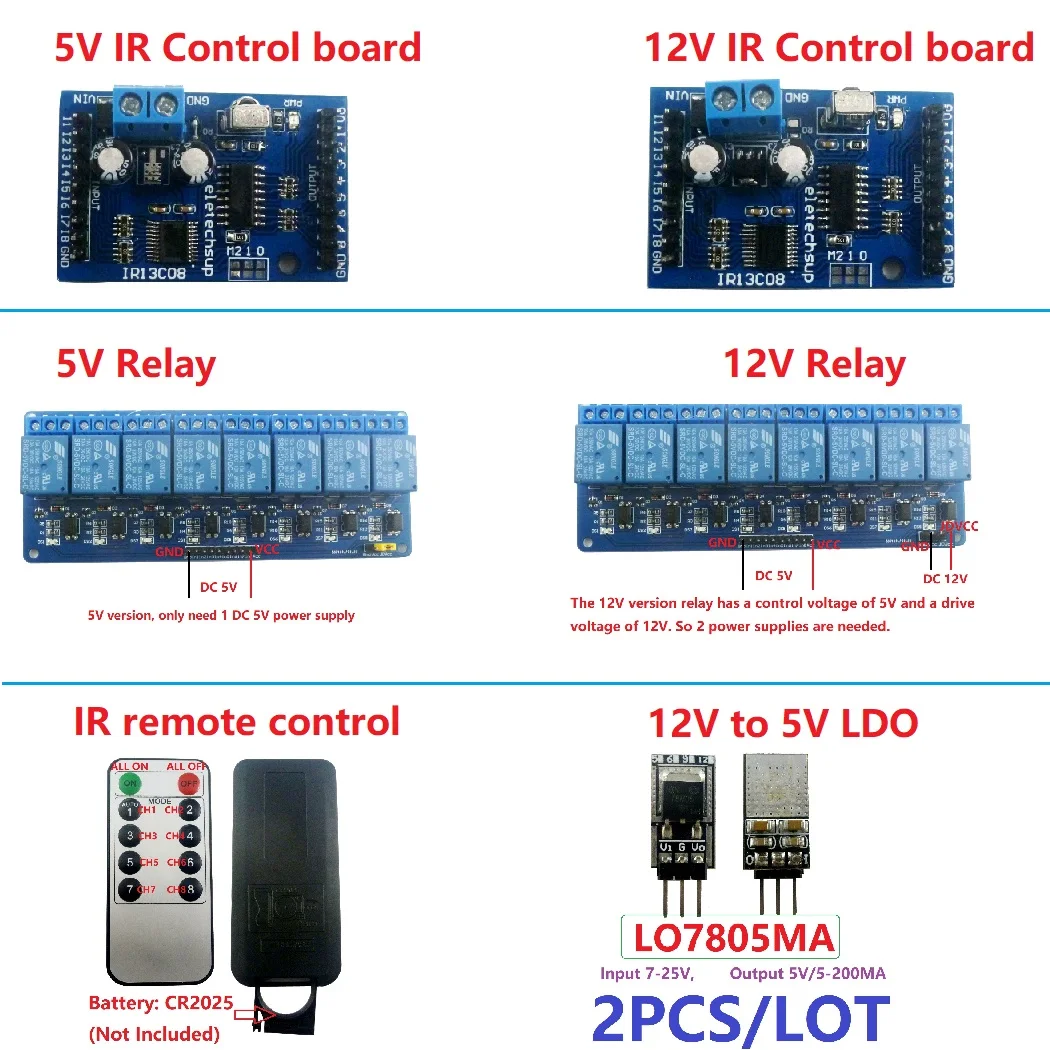

Как показано ниже, пожалуйста, выберите товары, которые вам нужны:
Описание:
Характеристики изделия:
1 Рабочее напряжение: 5 В постоянного тока (версия 5 В)/6-24 В постоянного тока (версия 12 В)
2 рабочий ток: 9-13 мА
3 /'/'моментальный/'/'самоблокировка/'/'блокировка/' Задержка/'четыре функциональных режима
4 инфракрасный приемник: VS1838 (или совместимый IC)
5 инфракрасный пульт дистанционного управления: кодирование NEC
6 рабочее расстояние: 8-15 метров (чувствительность приемника ≥ 0,5 МВт/м2)
7 входных контрольных контактов 8 ,5 В уровня TTL, PNP триггер, 0,2-2 секунды низкий импульс
8 контактов управления выходом 8, уровень TTL 5 В, низкий уровень (PNP)
9 Размер: 46x30x13 мм
10 Вес: 9,5 г
Характеристики продукта:
8-канальный многофункциональный инфракрасный контроллер, каждый канал самостоятельно срабатывает независимую задержку, не мешают друг другу.
4 вида функционального режима: без блокировки (моментальный); Задержка (2/10/60/600/3600 секунд); Самоблокировка (тогл); Межблокировка (защелка);
Триггер с низким импульсом (подключение к источнику питания GND через кнопку запуска или управление низким уровнем через порт ввода-вывода MCU). Функциональный режим и время задержки выбираются паяльной площадкой.
Пожалуйста, свяжитесь со мной для получения подробной информации
Глоссарий
:
Мгновенное: входная команда, низкий уровень выхода порта, возврат на высокий уровень через 0,5 секунды;
Самоблокировка: входная команда, низкий уровень выхода порта, повторная команда ввода, высокий уровень выхода порта и так далее;
Блокировка: введите команду Channel 1 с блокировкой, низкий уровень вывода порта 1, высокий уровень вывода порта 2-8. Введите команду 2 с блокировкой канала, низкий уровень выхода 2 порта, выход 1/3-8 высокого уровня
Задержка: введите команду задержки, низкий уровень выхода порта, задержка 2/10/60/600/3600 секунд) после, выход порта высокий уровень;

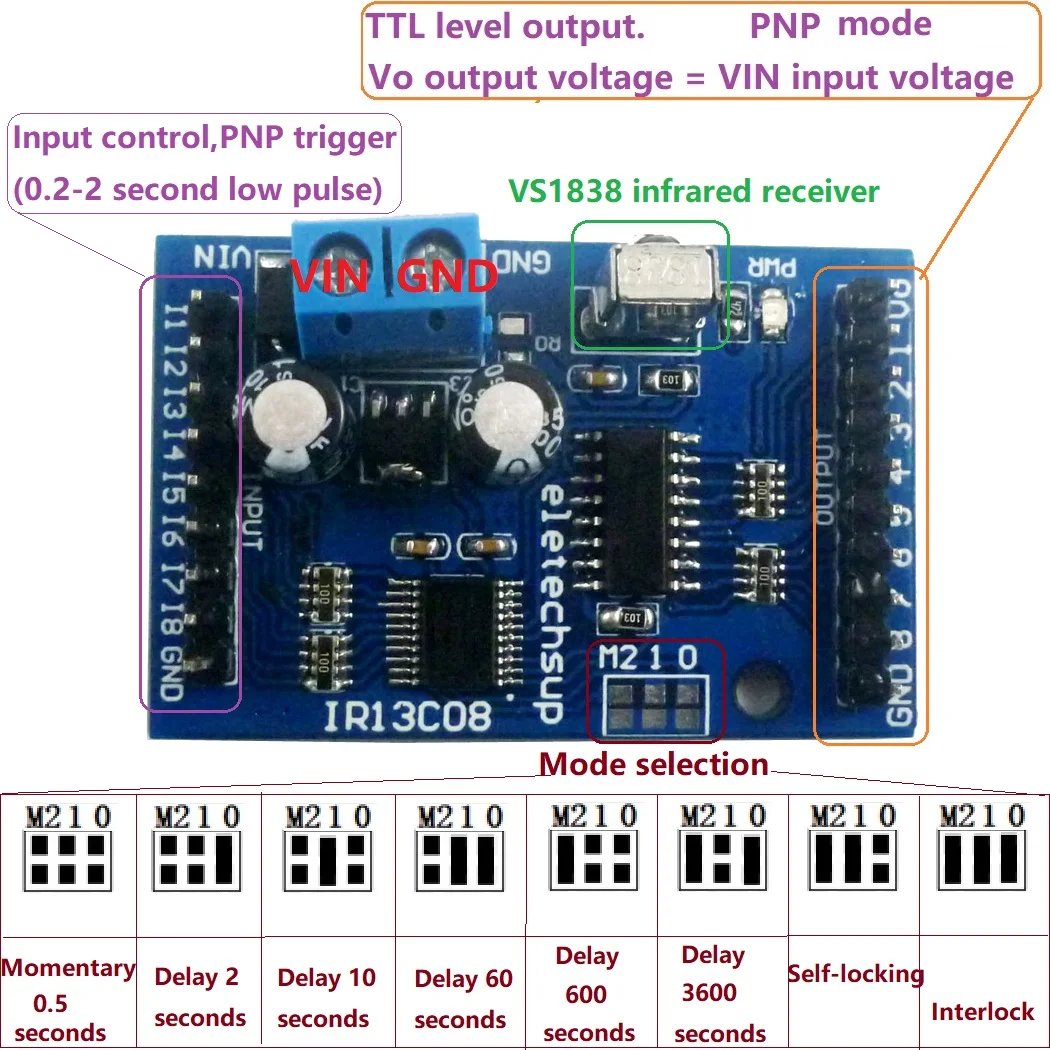

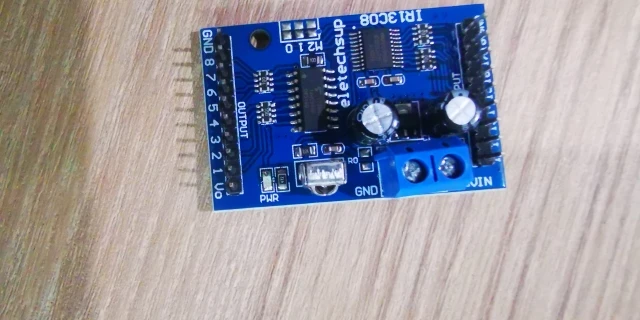

Выбор режима работы с помощью укорочения трех накладок м2 1 0

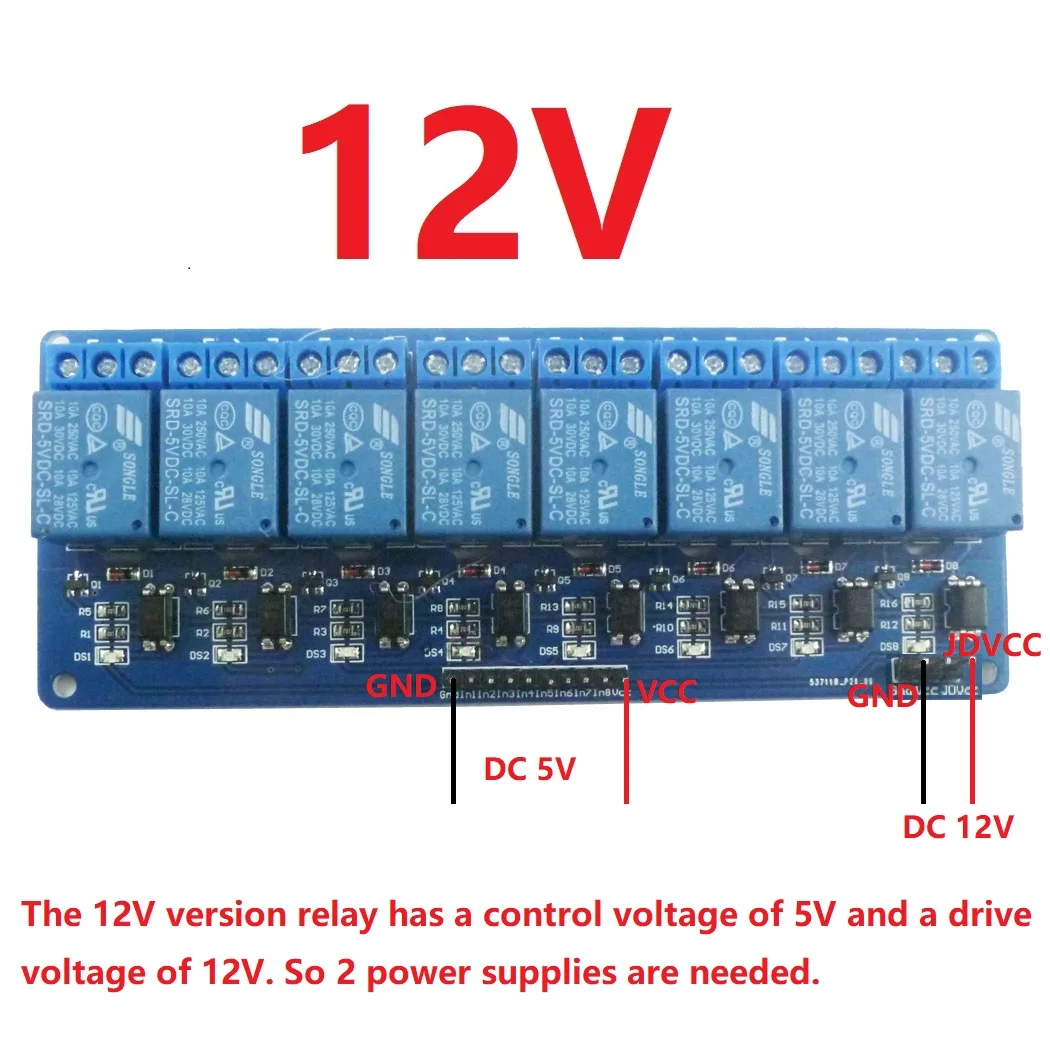

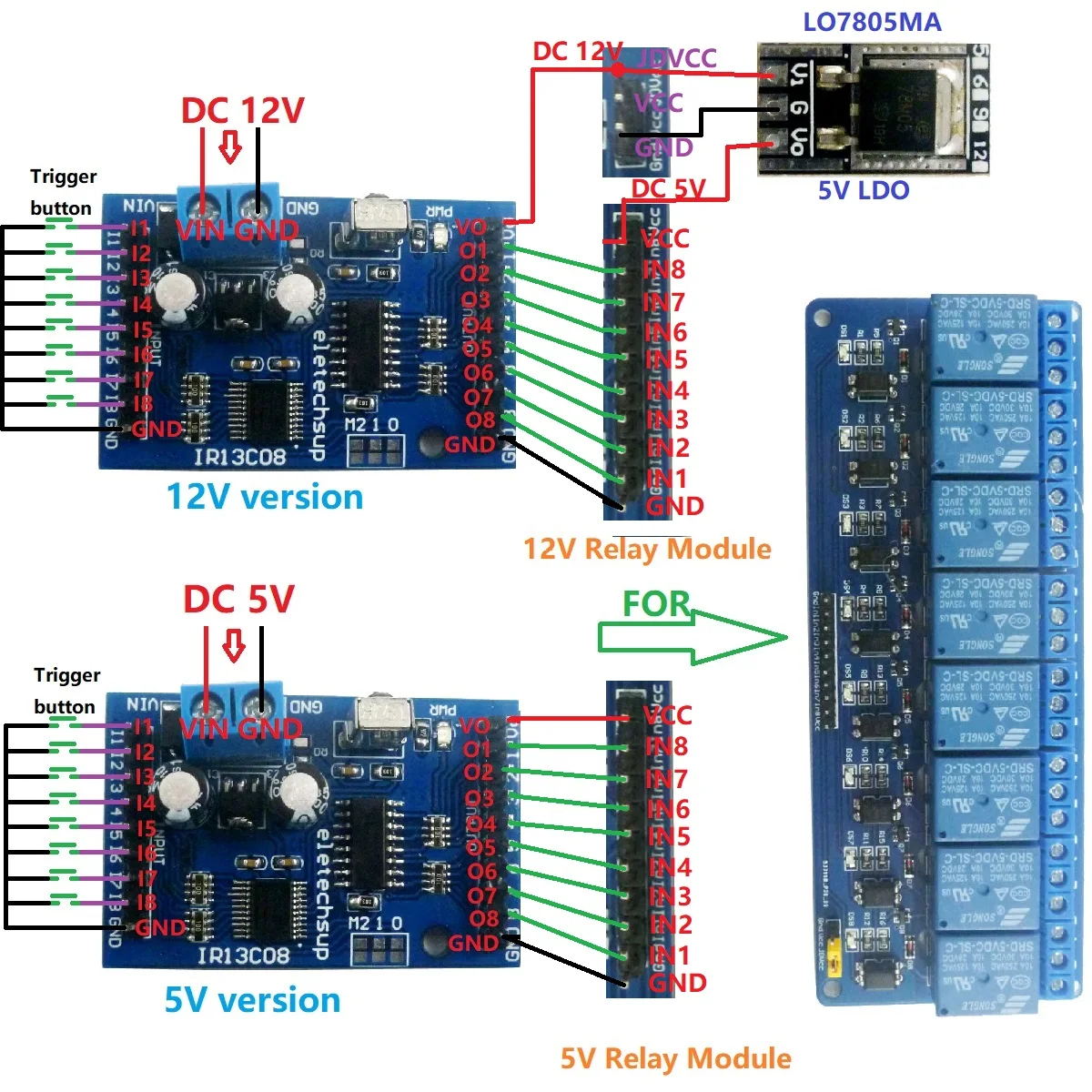

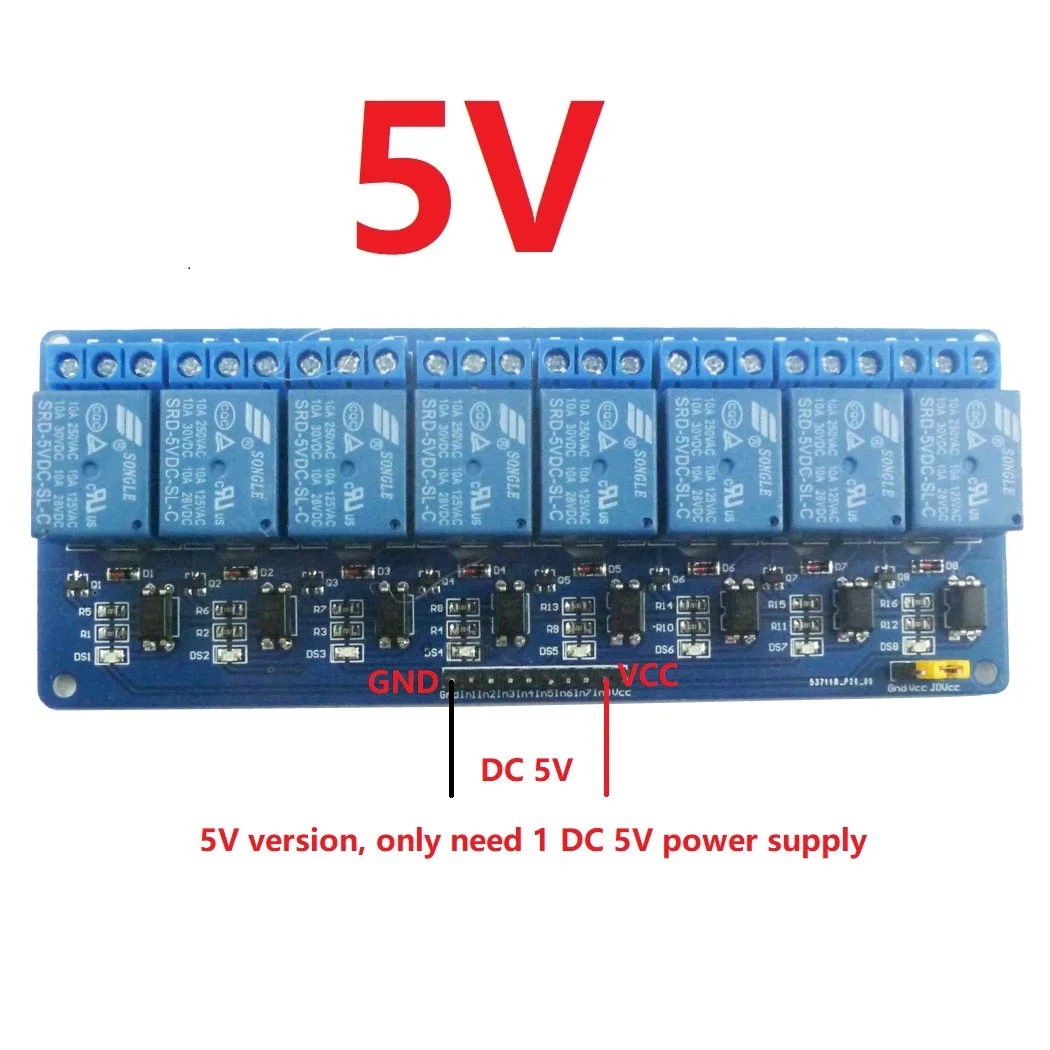

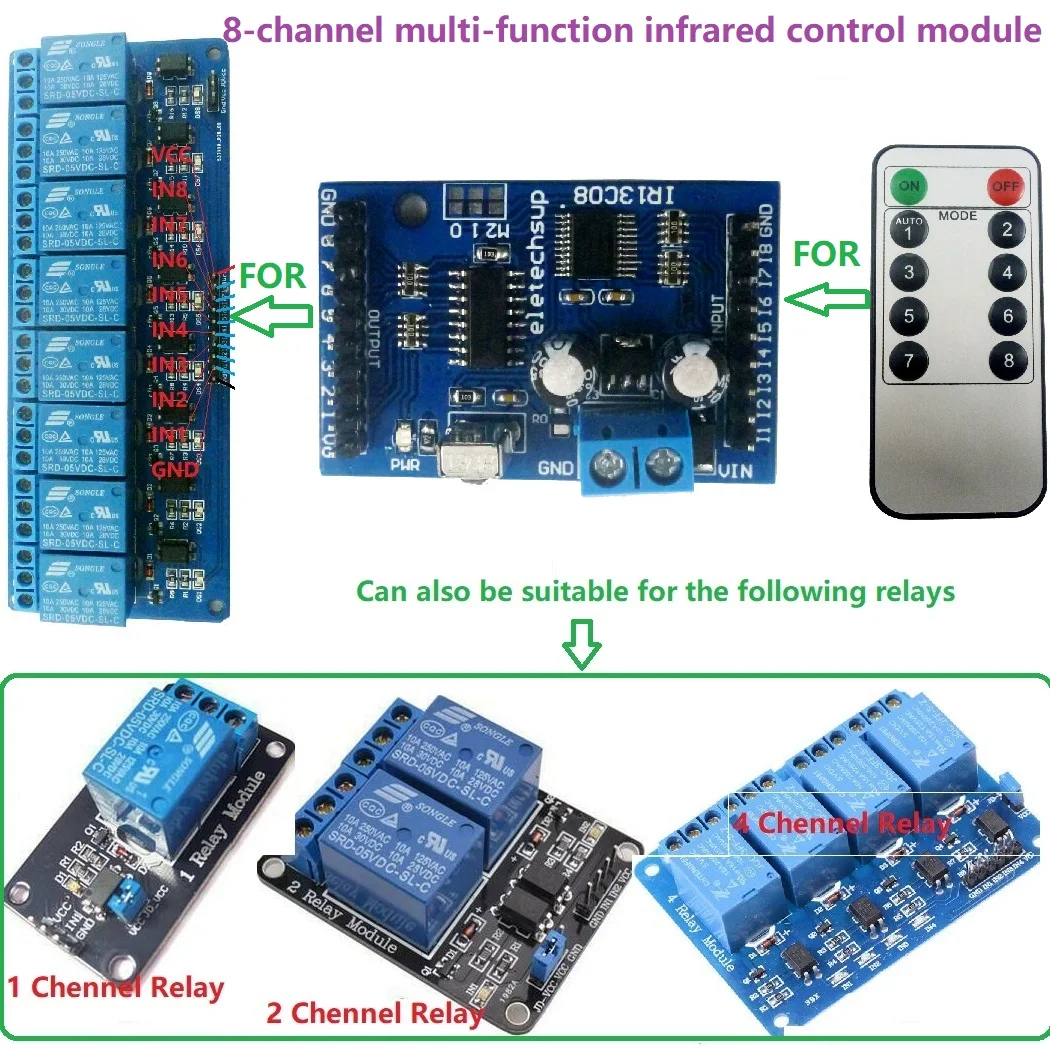

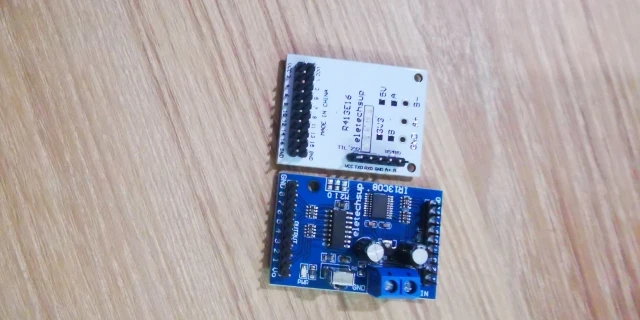

Релейный модуль 5 в JDVCC и VCC-источник питания 5 В, поэтому вы можете напрямую управлять реле 5 В
Но JDVCC релейного модуля 12 В-это источник питания 12 В, VCC-источник питания 5 В. Так что вам также нужен LDO модуль от 12 В до 5 В, рекомендуется: LO7805MA 5 в версия

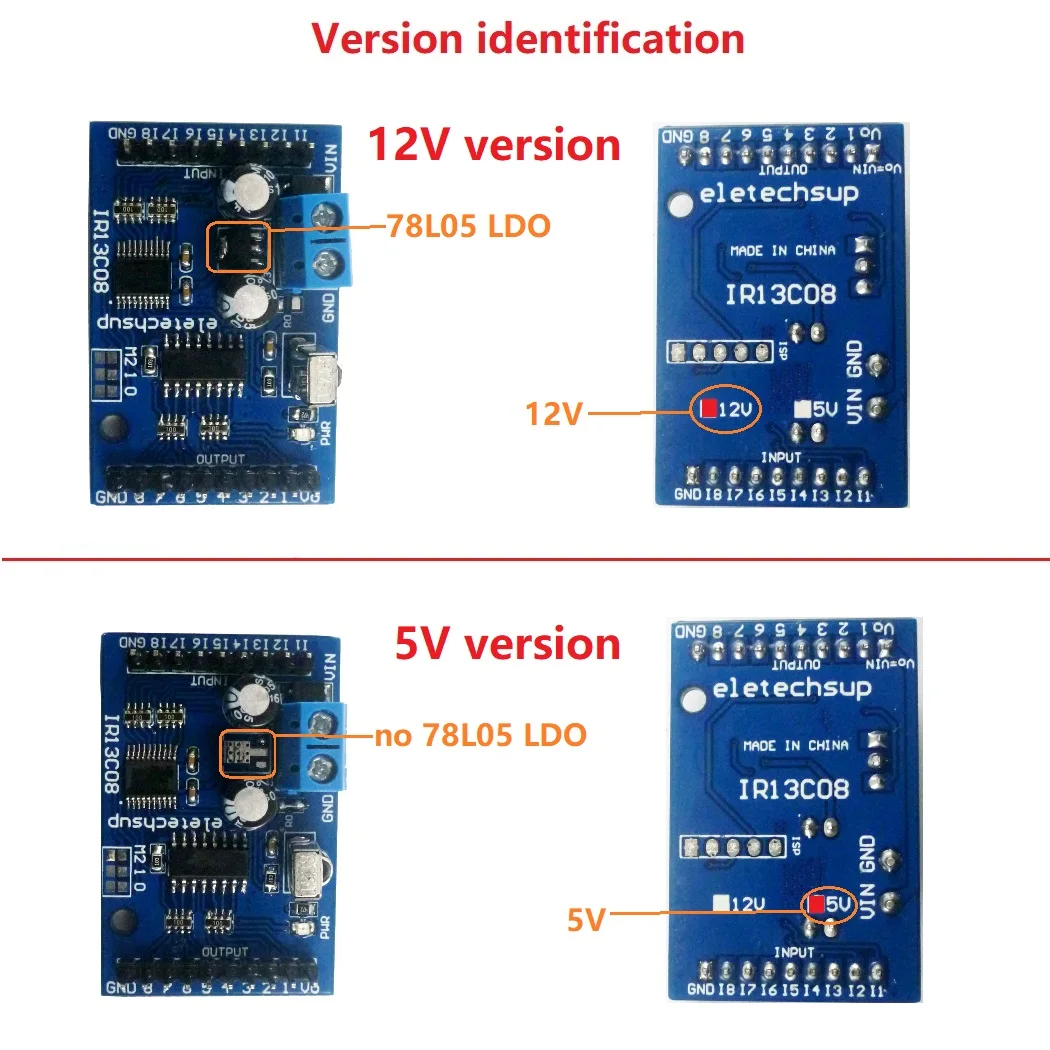

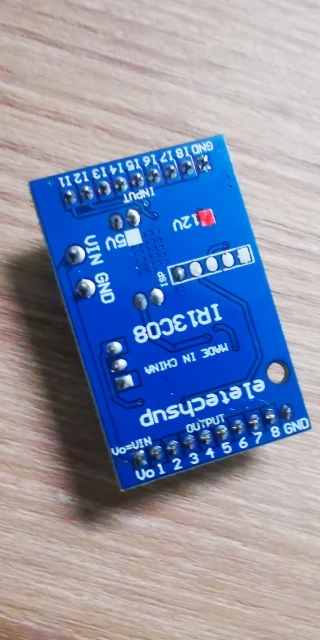

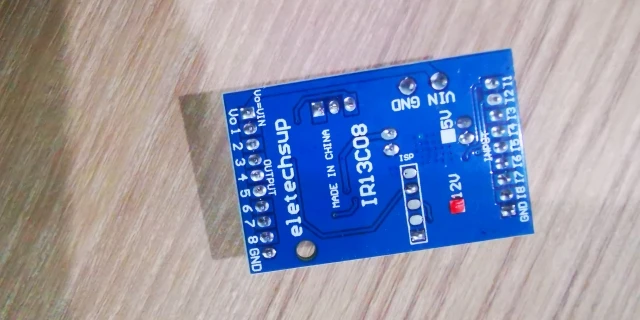

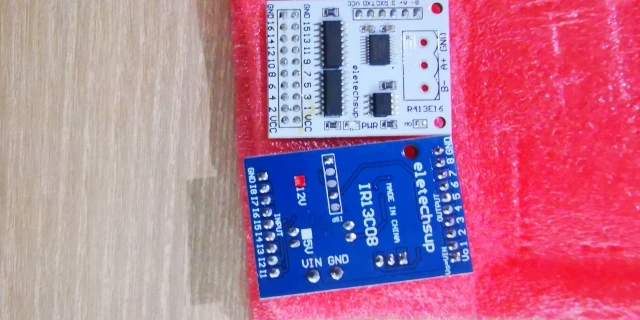

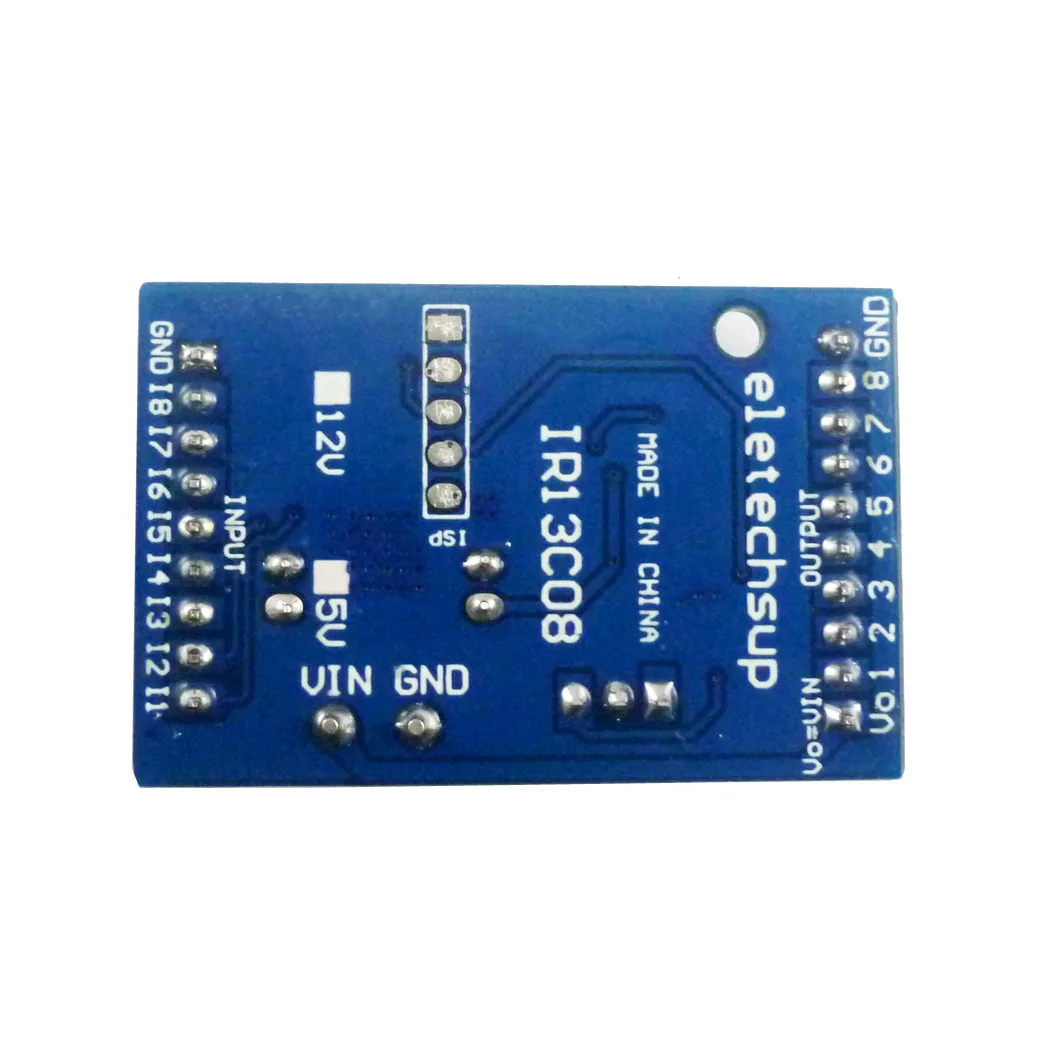

Идентификация версии:Версия 12 В поставляется с чипом 78L05, а обратная сторона печатной платы имеет маркировку 12 В.Версия на 5 в не имеет чипа 78L05, а задняя часть платы печатной платы имеет маркировку «5 В».

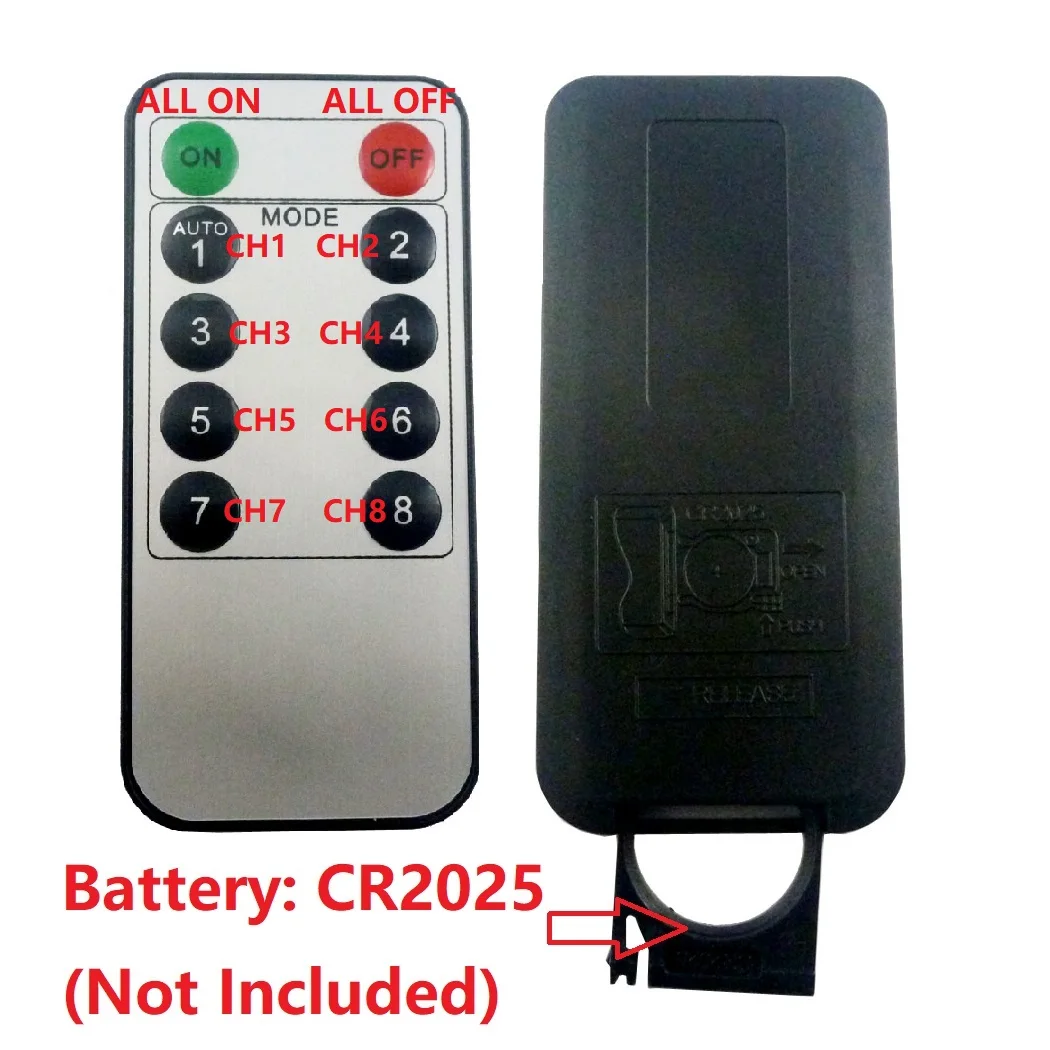

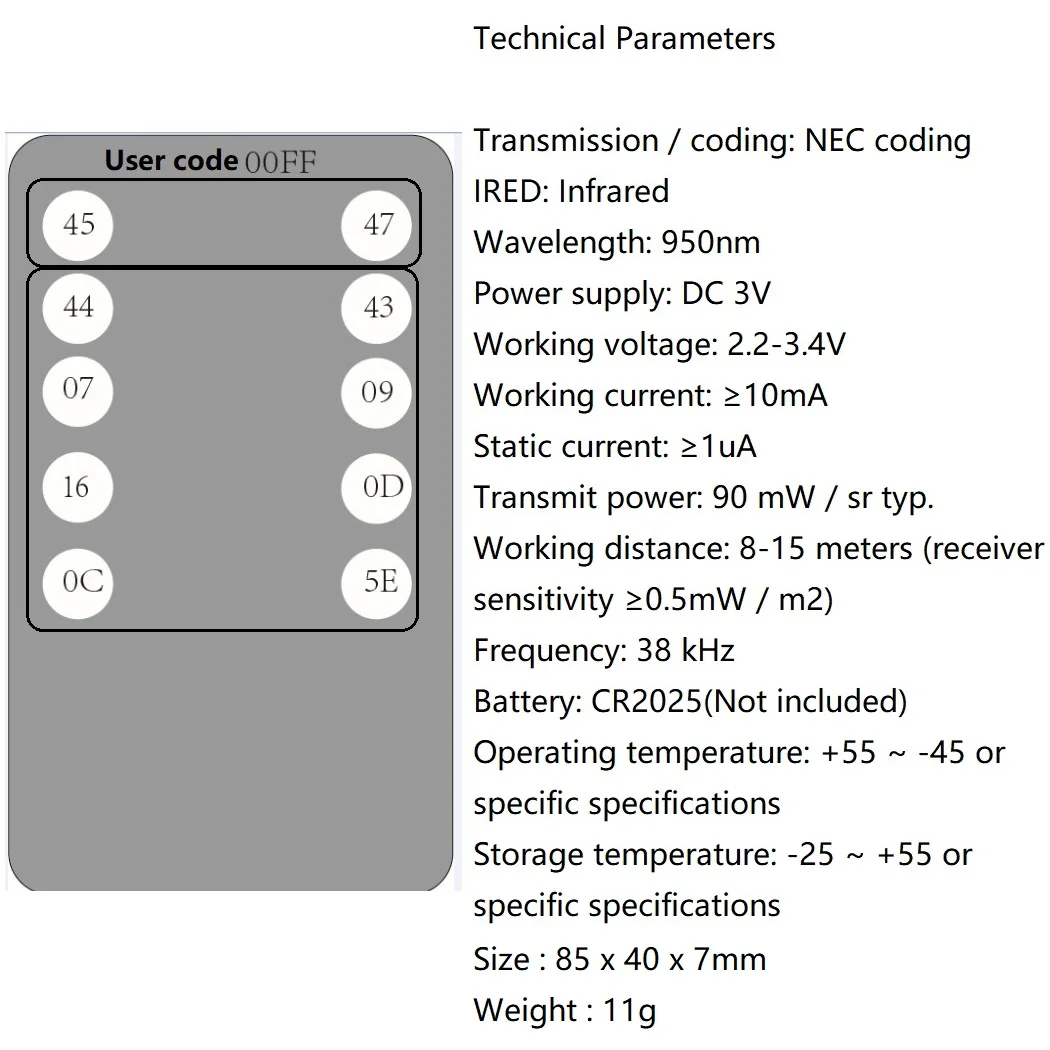

Технические параметры инфракрасного пульта дистанционного управленияПередача/кодирование: кодирование NECIRED: инфракрасныйДлина волны: 950 нмПитание: DC 3VРабочее напряжение: 2,2-3,4 вРабочий ток: ≥ 10 мАСтатический ток: ≥ 1uAМощность передачи: 90 МВт/Ср тип.Рабочее расстояние: 8-15 метров (чувствительность приемника ≥ 0,5 МВт/м2)Частота: 38 кГцАккумулятор: CR2025 (не входит в комплект)Рабочая температура: + 55 ~ -45 или конкретные характеристикиТемпература хранения: -25 ~ + 55 или конкретные характеристикиРазмер: 85x40x7 ммВес: 11 г
