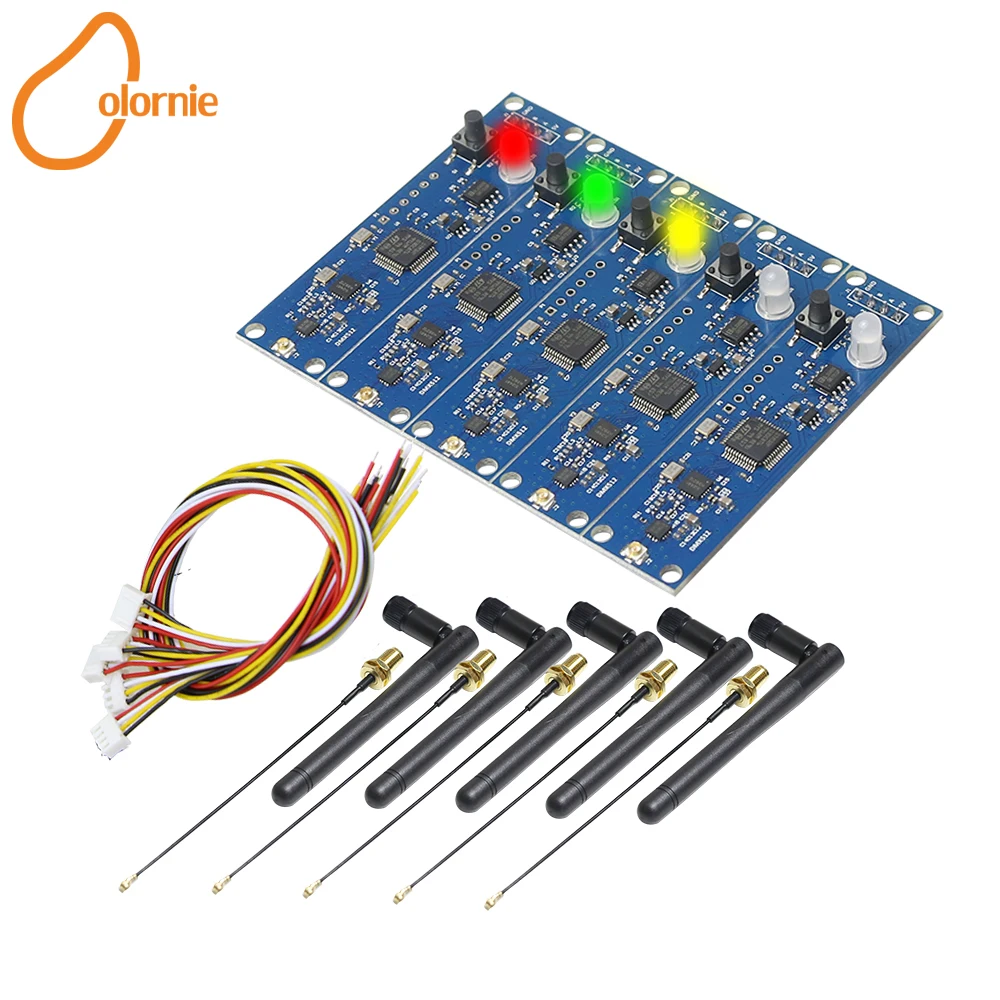

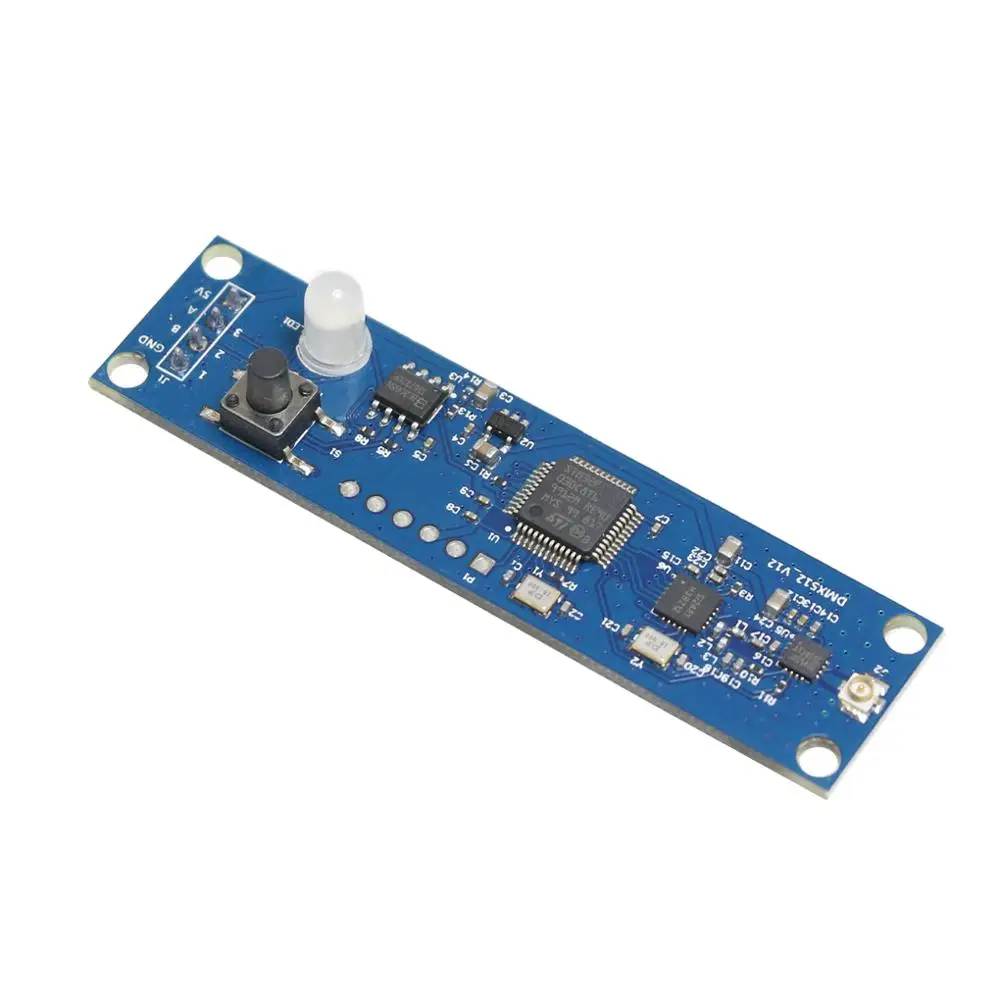

Новая плата беспроводного модуля DMX с антенной, светодиодный контроллер Wi-Fi 2 в 1, передатчик и приемник для профессиональной сцены и диджеев

Характеристики

Регенерированный сигнал: стартовый код, номер канала, период, обновление, обрыв и MAB. Адаптивная Частотная Модуляция и скачкообразная перестройка для сильной защиты от помех. Настройка одной кнопки и полноцветный светодиод состояния. Подключи и играй: Автоматическая связь между передатчиком и приемниками. Автоматическое переключение между передачей и приемом. 6 выбираемых идентификаторов Беспроводной группы могут работать в одном и том же пространстве одновременно. Неограниченное количество приемников на передатчик. Глобальный открытый ISM-диапазон 2,4 ГГц: использование без лицензии. Диапазон: линия площадки 400 м Ограниченная гарантия 1 год. Доступно в 5-контактном и 3-контактном XLR, штекере или гнезде, PCB с контактным разъемом

Руководство по эксплуатации

1). Идентификационный код и цвет СВЕТОДИОДА соответствуют друг другу: 1: красный 2: зеленый 3: красный + зеленый 4: синий 5: красный + синий 6: зеленый + синий 7: красный + зеленый + синий 2). Нажмите клавишу 1 раз, чтобы указать настройки идентификатора, нажмите еще раз, чтобы установить IC, затем значение ID добавляет 1 при каждом нажатии переключателя. 3). Рабочее состояние: Постоянное освещение светодиодный да: без DMX или беспроводного сигнала. Крассветодиодный ная Вспышка: передача. Зеленсветодиодный я светодиодная вспышка: прием 4) Частота RF 2,400-2,525 ГГц, всего 126 каналов, поиск выполняется автоматически, 5). ID-код «1-7», ID-код группы, нажмите кнопку «key» для настройки, он может работать только под одним и тем же идентификационным кодом передатчика и приемника. (Такой же цвет светодиода)

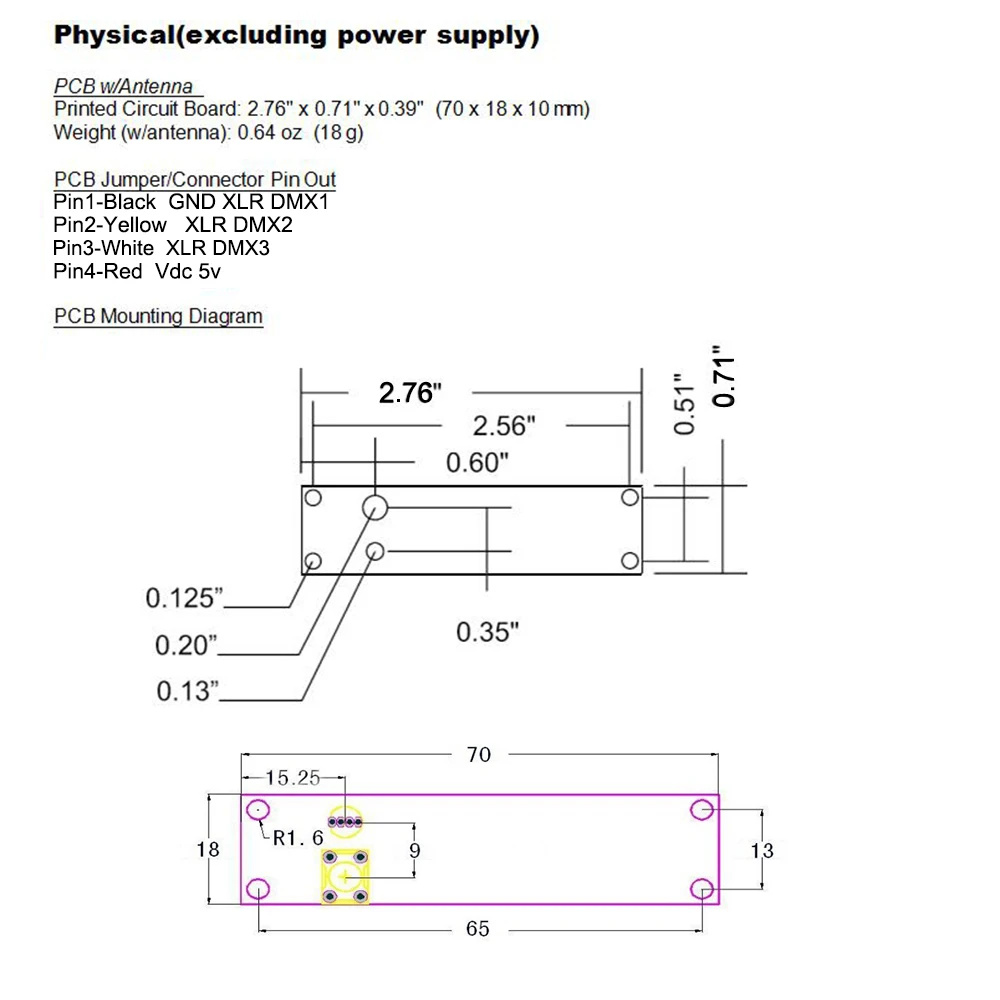

Физический (без источника питания)

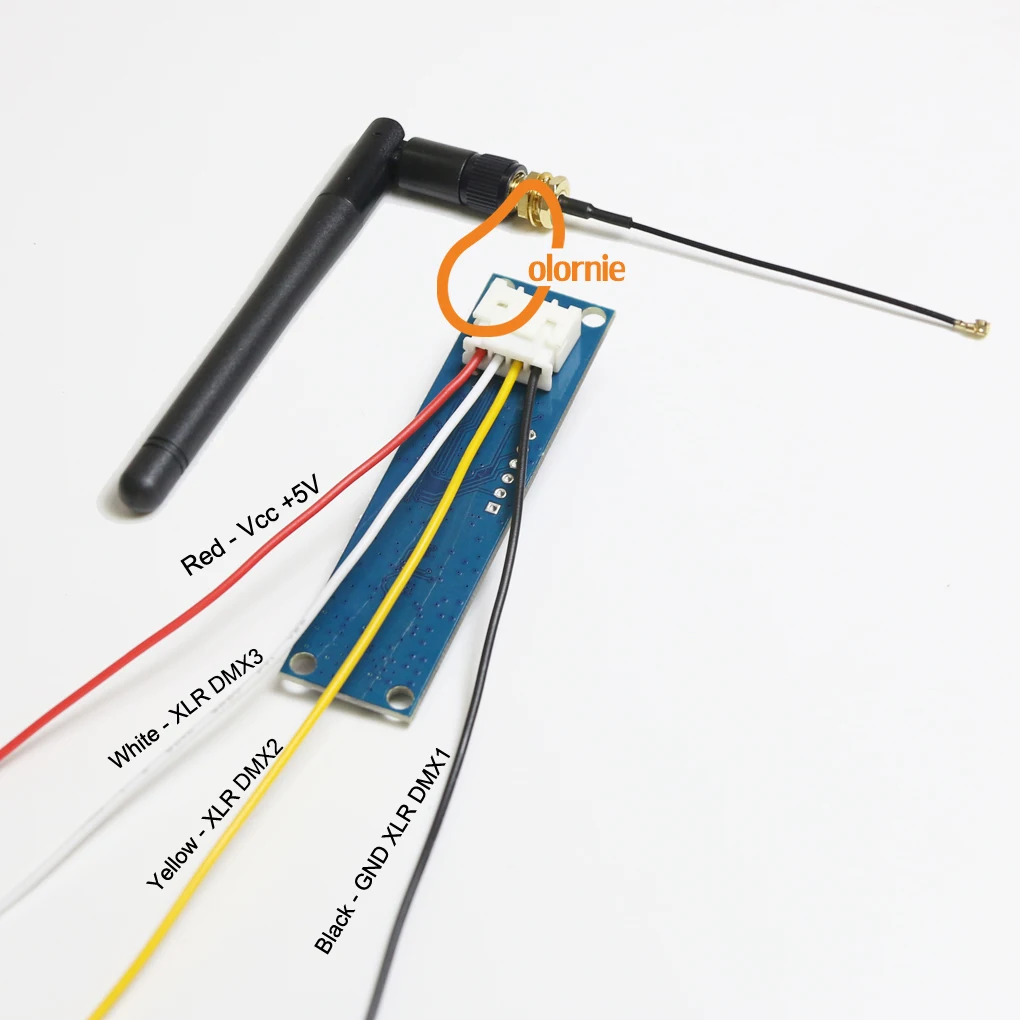

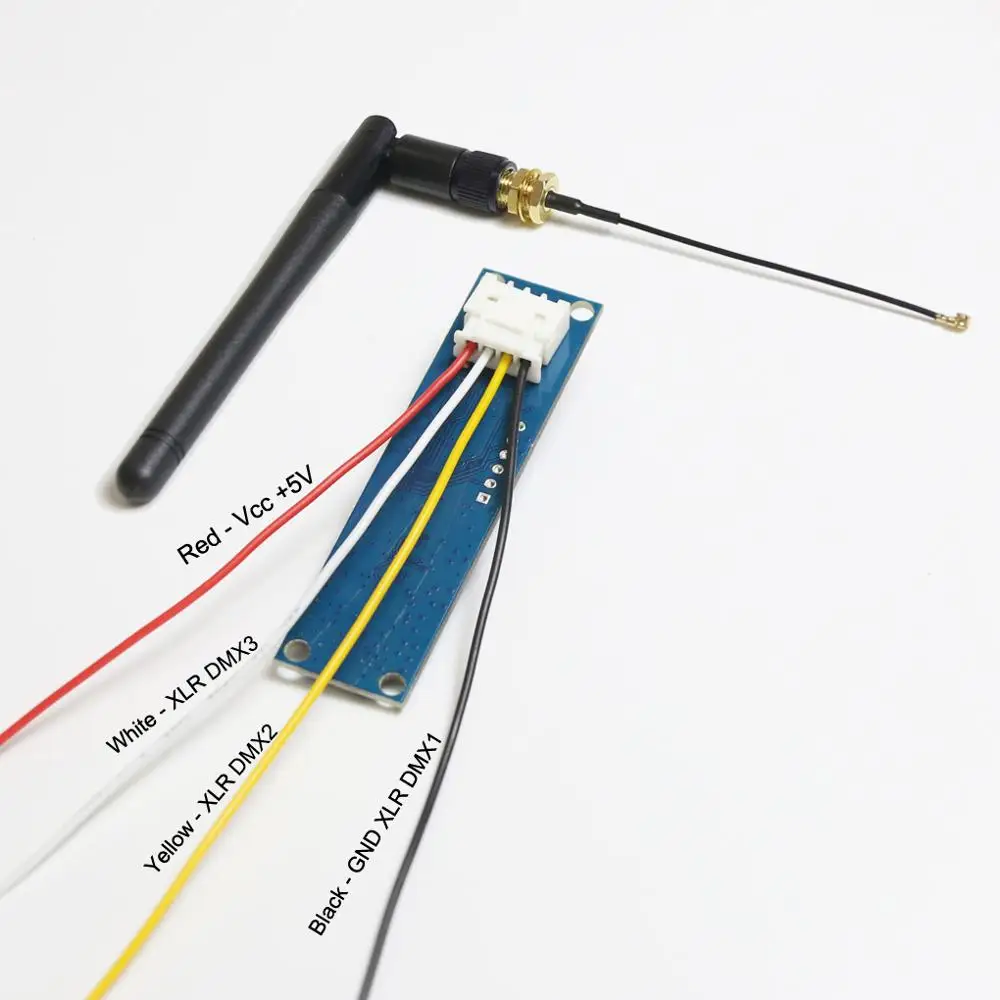

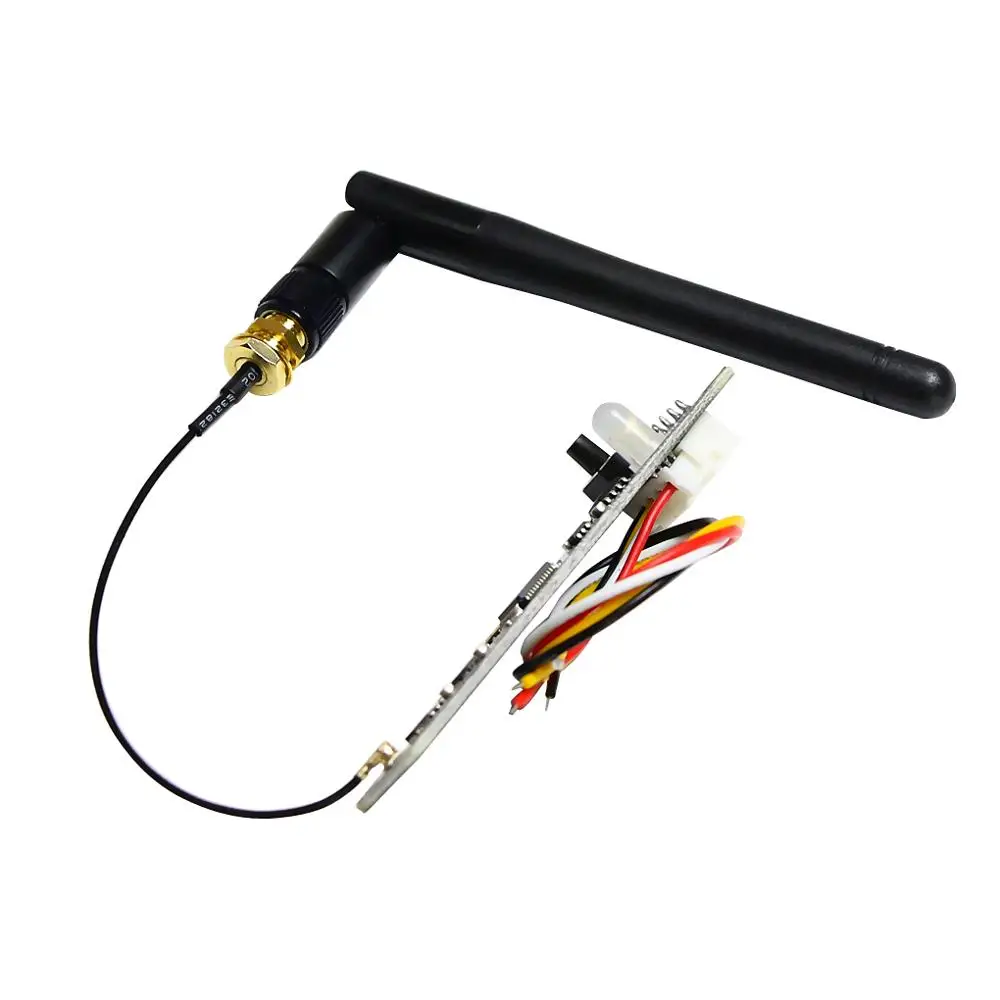

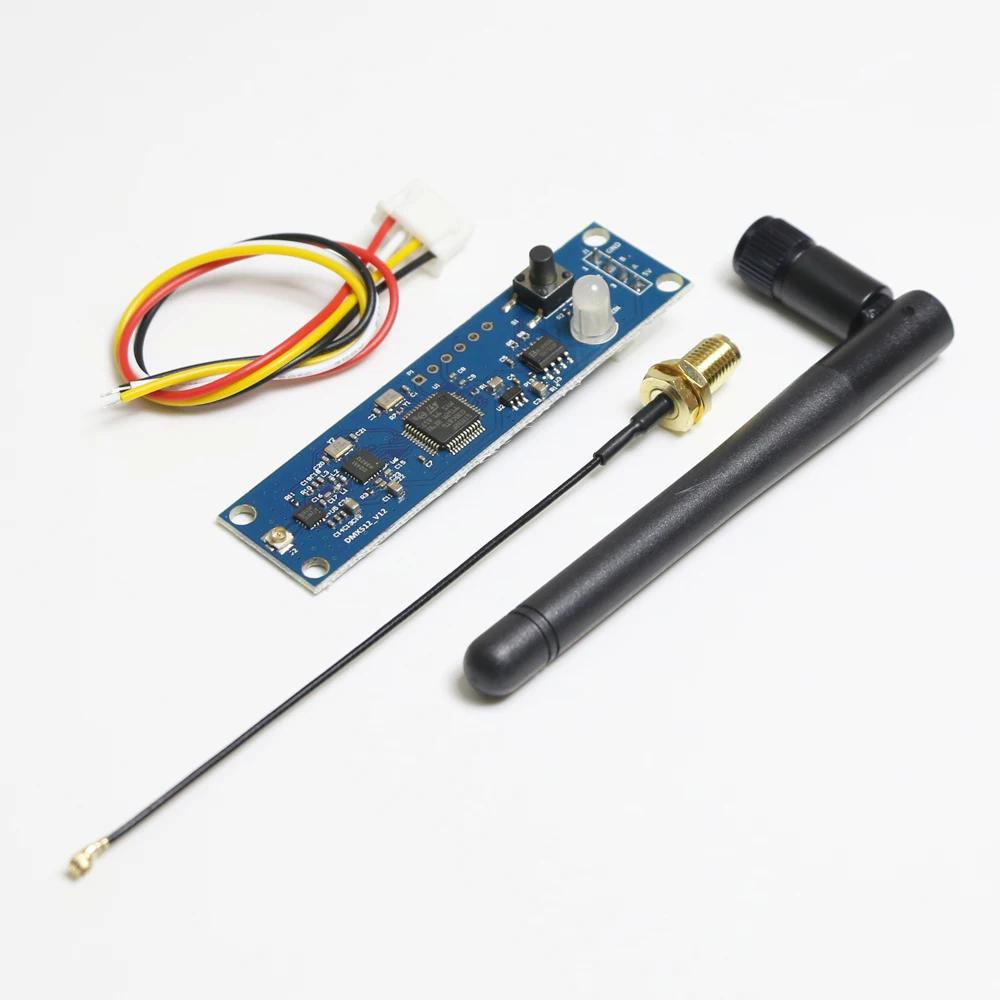

PCB с антенной: Печатная плата: 2,76 "x 0,71" x 0,39 " (70x18x10 мм) Вес (с антенной): 0,64 унций (18 г) Перемычка/выход разъема PCB: Контакт 1-Черный Gnd XLR DMX1 Контакт 2-желтый XLR DMX2 Контакт 3-белый XLR DMX3 Контакт 4-красный + 5 В постоянного тока

Электрический

Мощность: 5,0 В постоянного тока, максимум 350 мА Разъем: коаксиальный DC мощность: 3,5 мм OD x 1,3 мм ID Полярность: Введите положительный Питание печатной платы: контактный разъем (см. «данные» для контакта)

Данные

Данные сигнала: DMX512/1990 Ввод/вывод данных печатной платы: Контакт 1-Черный Gnd XLR DMX1 Контакт 2-желтый XLR DMX2 Контакт 3-белый XLR DMX3 Контакт 4-красный + 5 В постоянного тока

Радио

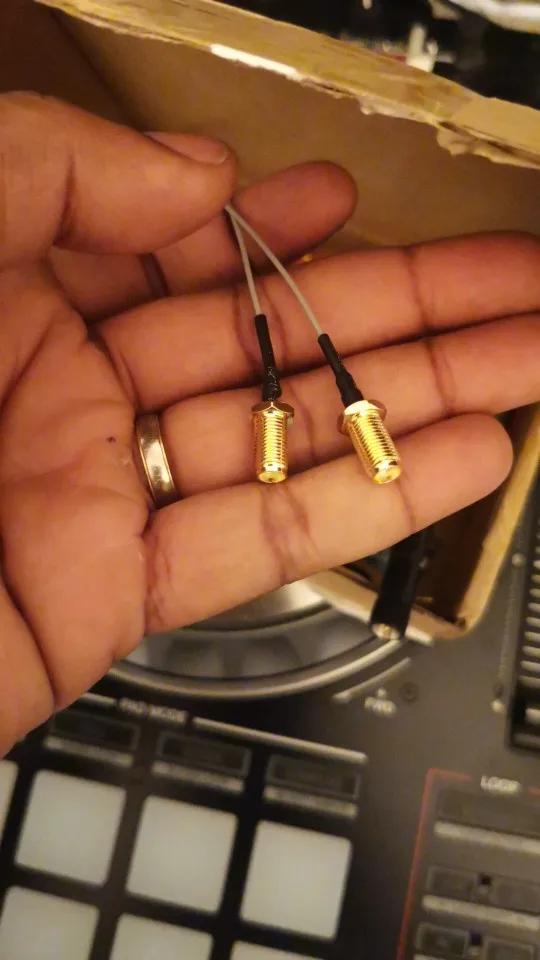

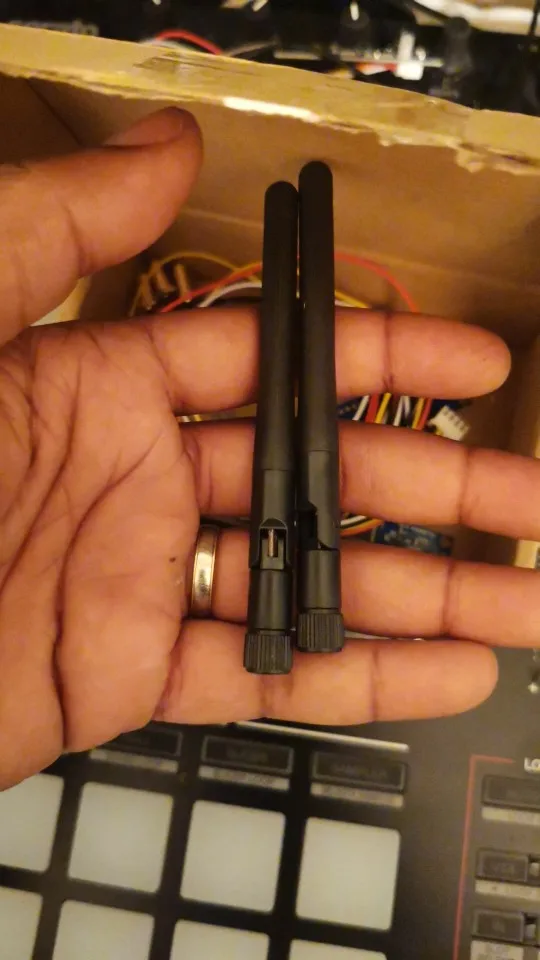

Мощность передачи: максимум 200 МВт (23 дБм) Чувствительность приема: -94 дБм Частота: от 2,4020 до 2,4800 ГГц, ISM, 79 радиочастотных каналов Модуляция: GFSK Диапазон: 400 м Разъем антенны: гнездо SMA (модели со съемной антенной)

Экологический

Защита: IP50 Рабочая: от-40 до 185 ° F (от-40 до 85 ° C) Хранение: от-67 до 255 ° F (от-55 до 125 ° c) Влажность: от 5 до 95% относительной влажности, без конденсации

Посылка

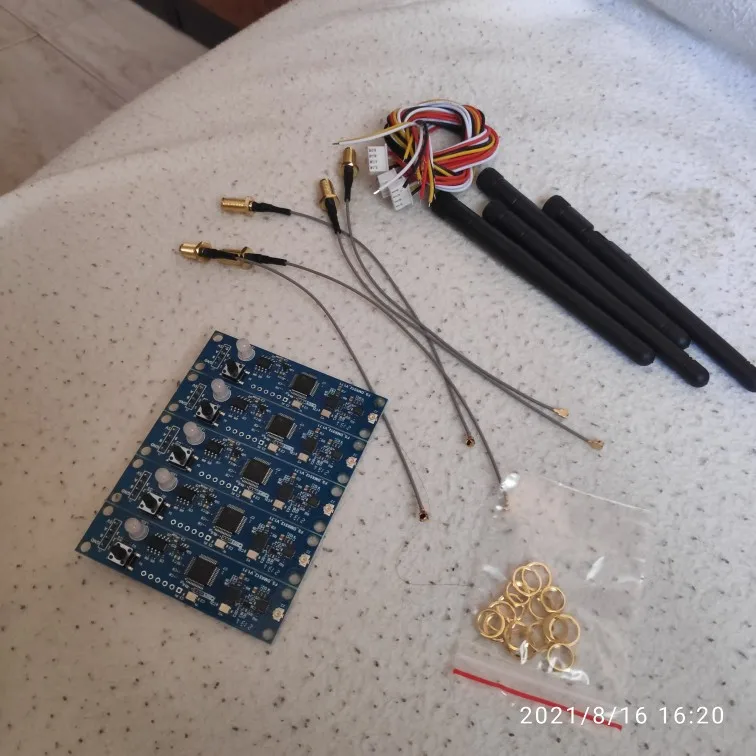

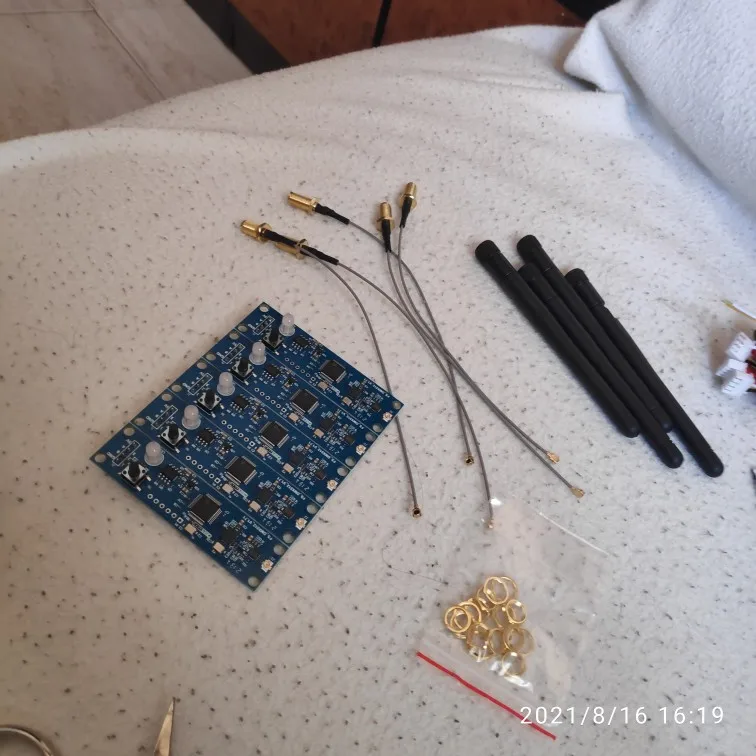

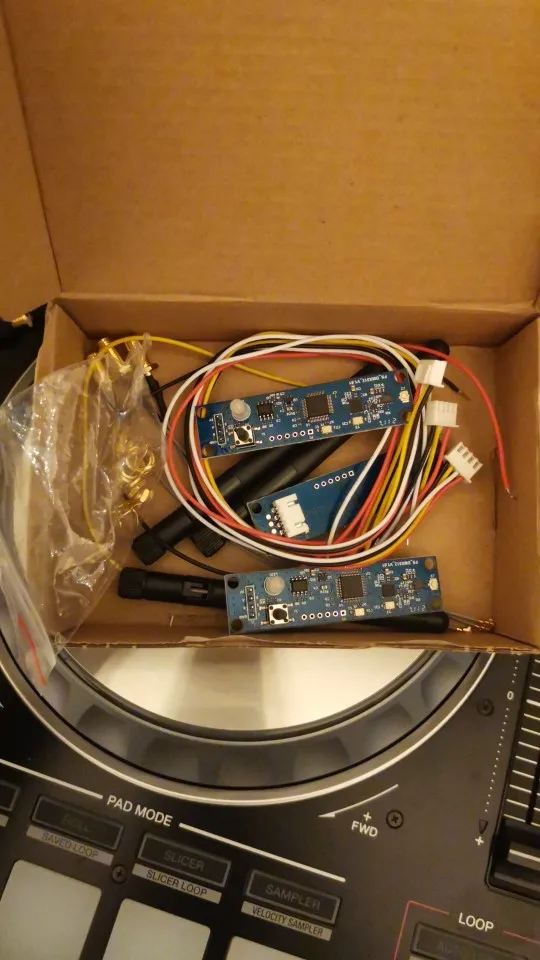

5 * Беспроводная плата PCB DMX512 R/T
