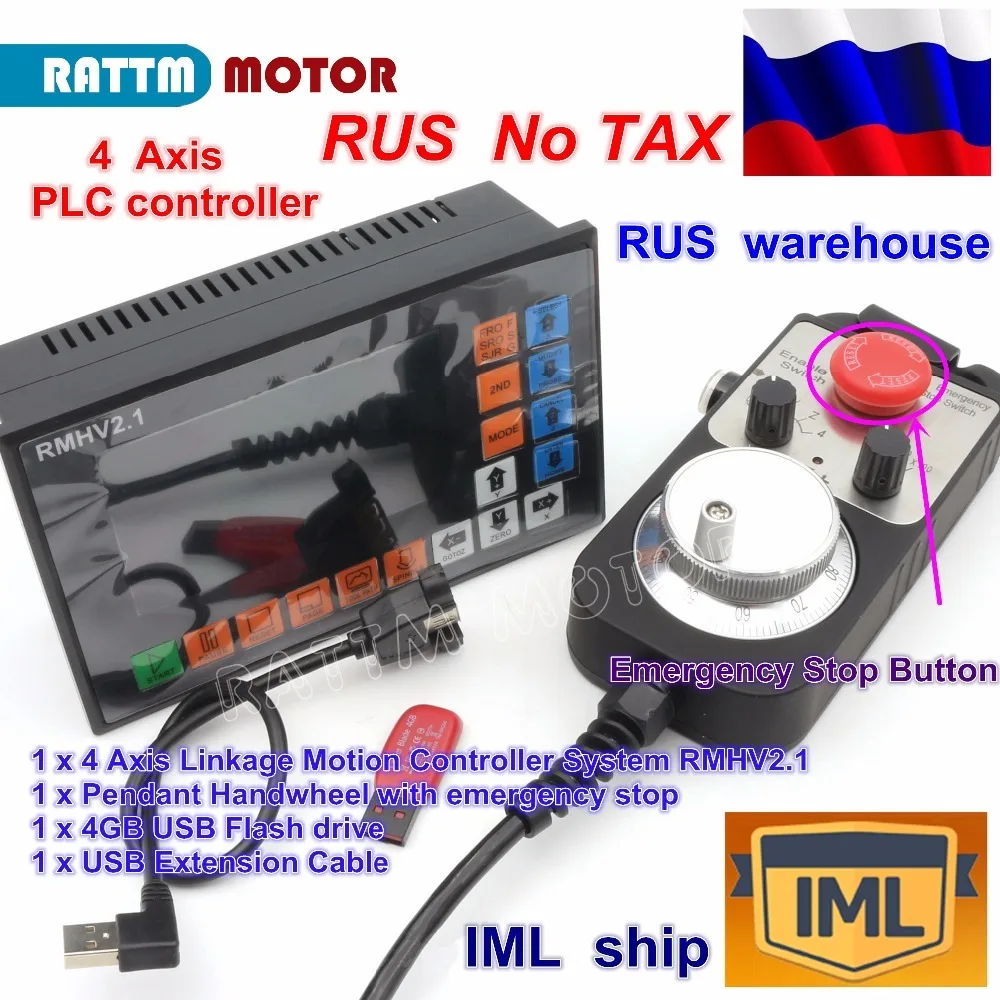

Контроллер ПЛК, 4 оси, 500 кГц, автономный, подвесной маховик, Аварийная остановка для фрезерного станка с ЧПУ

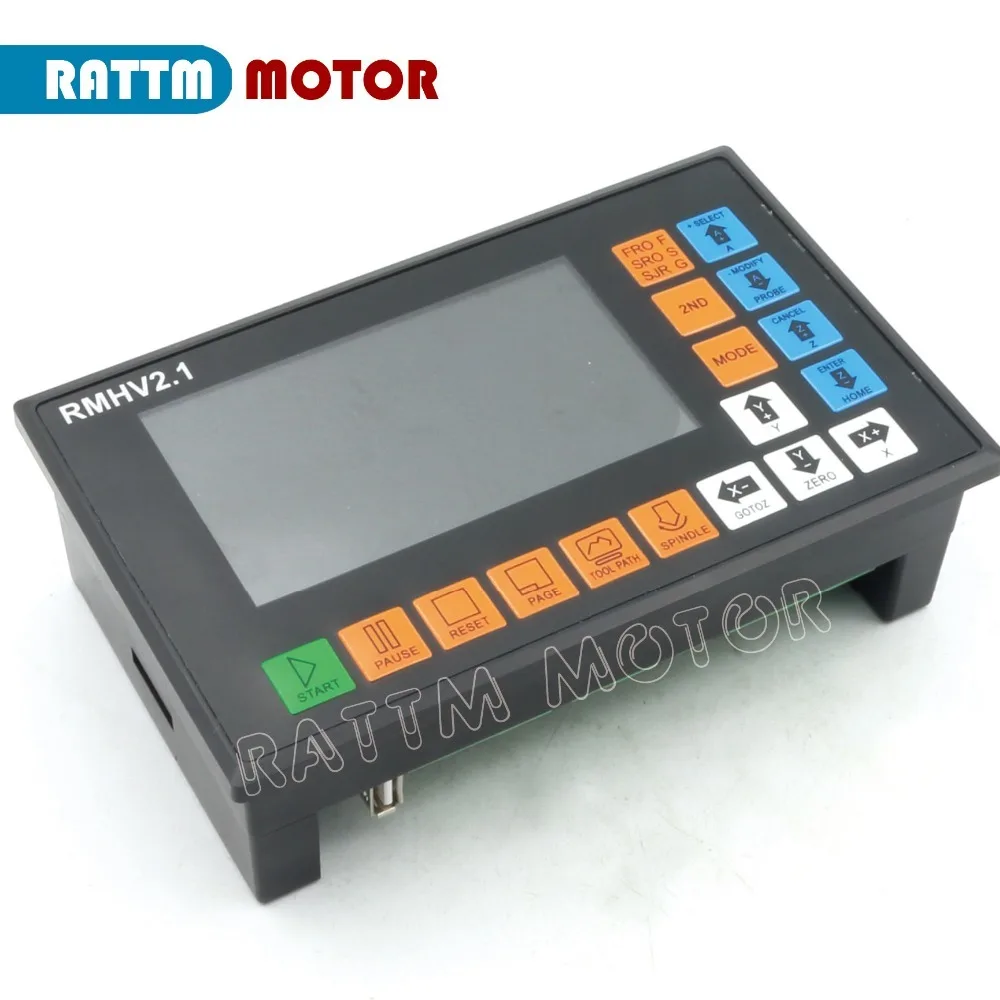

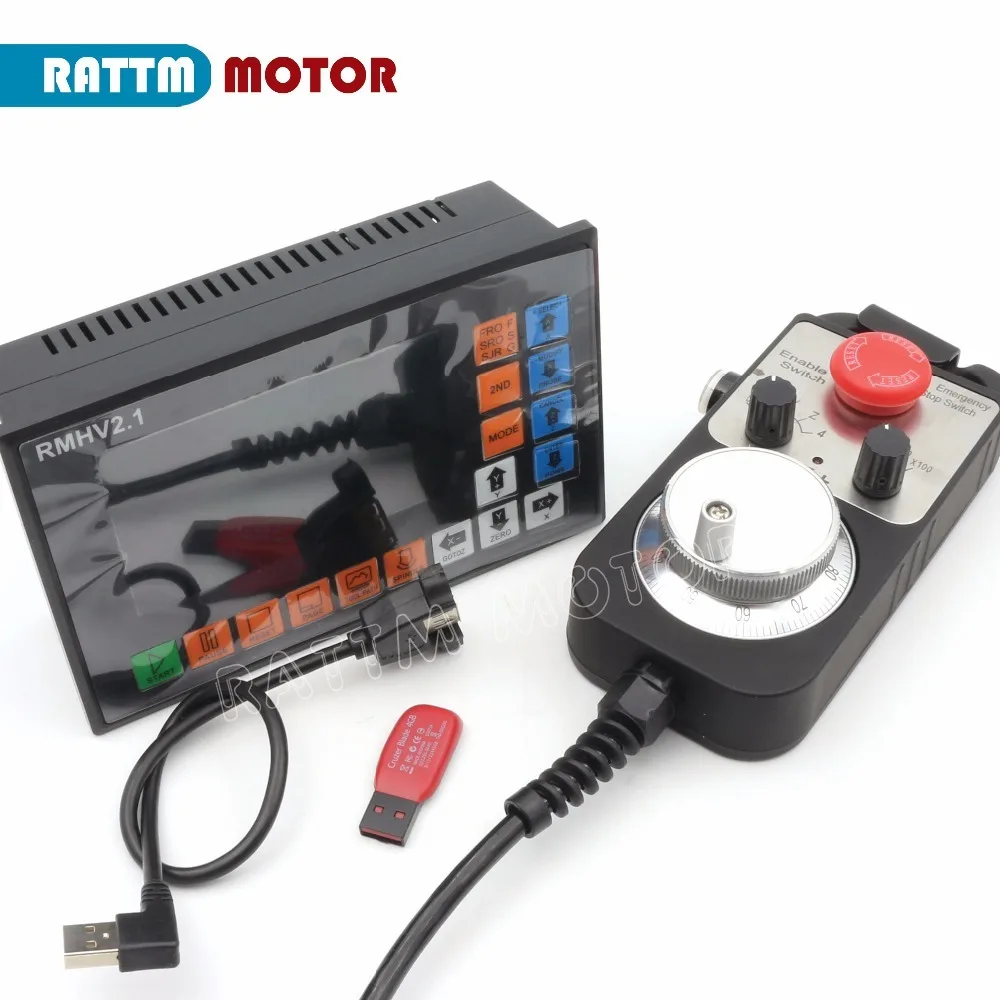

1. 4-осевой контроллер ПЛК 500 кГц офлайн

RMHV2.1-это 4-осевой и 4-осевой контроллер движения, который был исследован и разработан маршрутизатором с ЧПУ в течение четырех лет. Период управления в каждой позиции составляет всего 4 миллисекунды с высокой точностью управления. Самый высокий одноосный выходной импульс составляет 500 кГц, а ширину импульса можно регулировать. Поддерживает общий шаговый двигатель и серводвигатель.

RMHV2.1Система числового управления использует дизайн ARM + FPGA. ARM может завершить часть человеко-компьютерного интерфейса и анализа кода, а FPGA может закончить часть базового алгоритма и управлять импульсом, с разумной конструкцией, надежным управлением и простой в эксплуатации.

Структура макета панелиRMHV2.1Рационально. Контроллер системы движения CNC может быть завершен только 17 клавишами, и он поддерживает FANUC с высокой универсальностью, чтобы быть совместимым с набором G-кодов.

В этом руководстве Представлен метод работыRMHV2.1, Станок и процедура работы станка. С помощью множества графических представлений и примеров, использование может быстро научиться использоватьRMHV2.1Система ЧПУ.

1,2 параметры производительности продукта

1) Обычный цифровой входной интерфейс изоляции 16-схемитопары

2) Обычный цифровой входной интерфейс 3-контурной изоляции оптопары

3) выходной интерфейс порта управления шпинделем 0-10 В с аналоговым количеством (может быть изменен как выход ШИМ);

4) Поддержка 4-осевого управления шаговым двигателем, максимальная управляемая импульсная мощность одной оси составляет 500 кГц;

5) основной чип управления ARM9;

6) чип алгоритма ядра FPGA;

7) 4,3 дюймовый TFT-экран, разрешение: 480*272;

8) 17 клавиш управления;

9) Основное оборудование управления имеет входную мощность 18-32 В, требуется токовая емкость не ниже 0,5 А;

10) Поддержка USB-накопителя для чтения кода G, а размер G-файла не требует;

11) быть оснащен портом MPG и поддержкой цифрового дисплея MPG, а также поддержкой общих MPG на рынке.

12) Поддержка клавиши панели с одноосевым ручным управлением, ручным шагом и контролем;

13) поддержка быстрой настройки рабочего положения;

14) Поддержка многокоординатных систем (с функцией автоматического сохранения в случае отключения питания);

15) Поддержка функции автоматического сохранения данных после отключения питания (нажмите кнопку start, чтобы автоматически сохранить данные в операции, автоматически сохраните данные после отключения питания)

1,3 внешний вид, структура и размер

RMHV2.1Используется Встроенная конструкция корпуса, которая может пробить квадратное отверстие в шкафу оборудования, а затем вставить это оборудование в отверстие для сквира. Используйте два запорных механизма изнутри, чтобы закрепить это оборудование на шкафу оборудования, и простая установка.

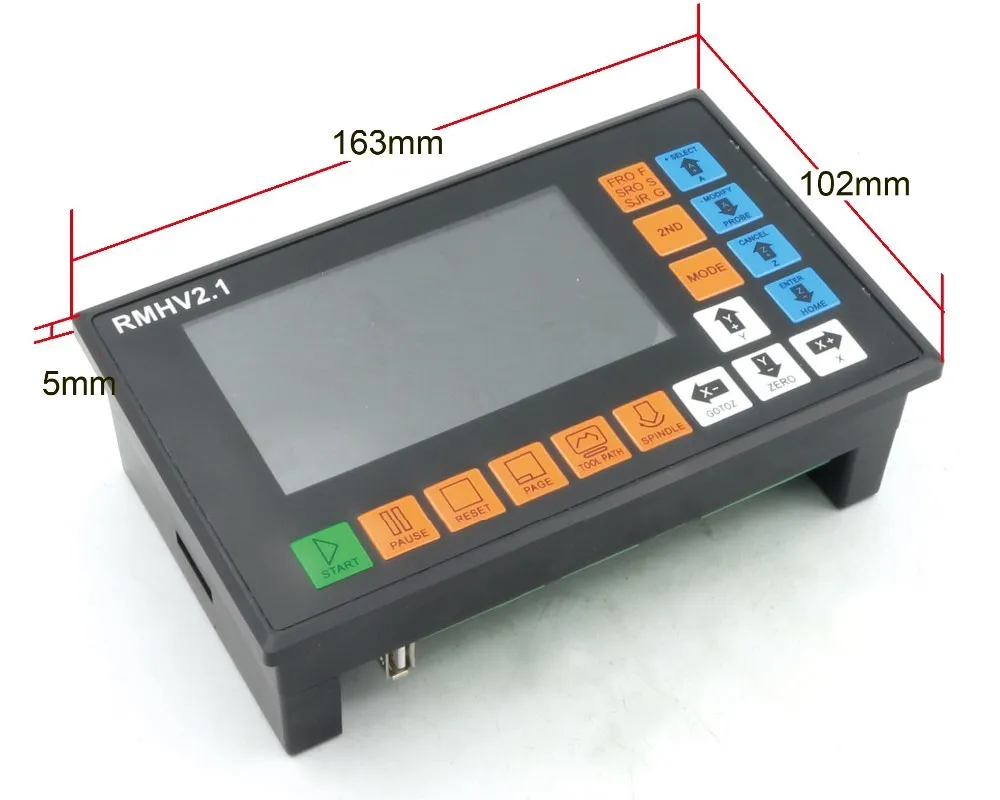

Размер панели изделия 163 мм * 102 мм * 5 мм;

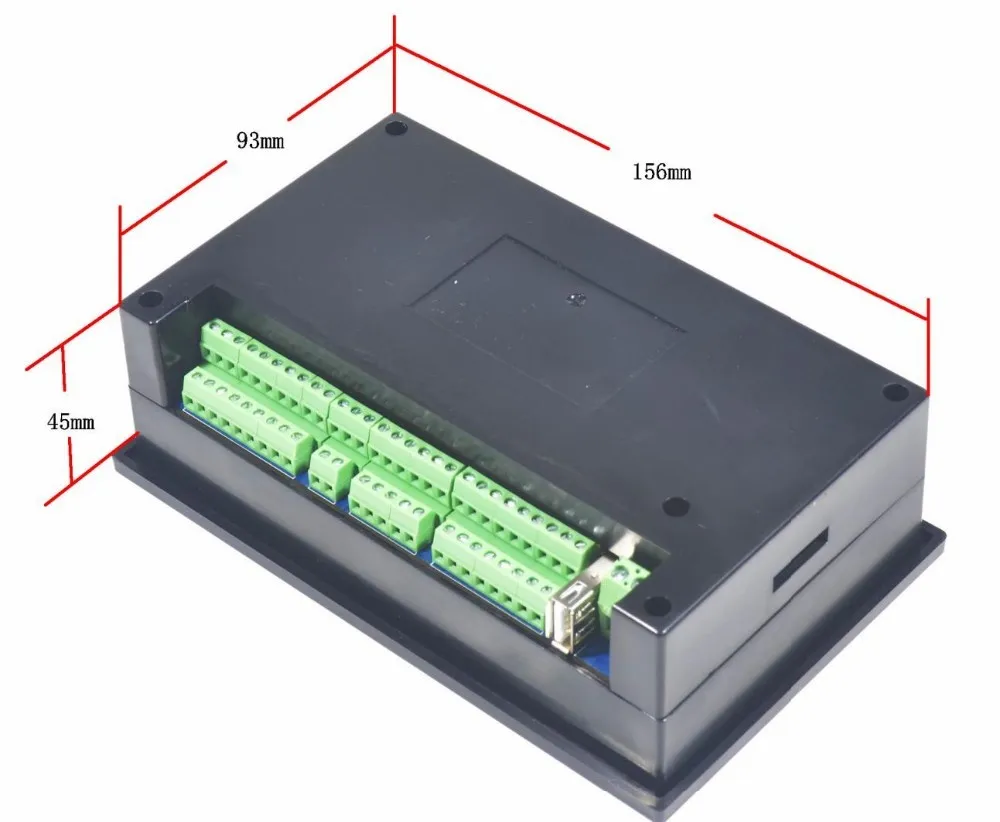

Размер основного корпуса 156 мм * 93 мм * 45 мм;

Размер квадратного отверстия, установленного на шкафу оборудования, составляет 156 мм * 93 мм.

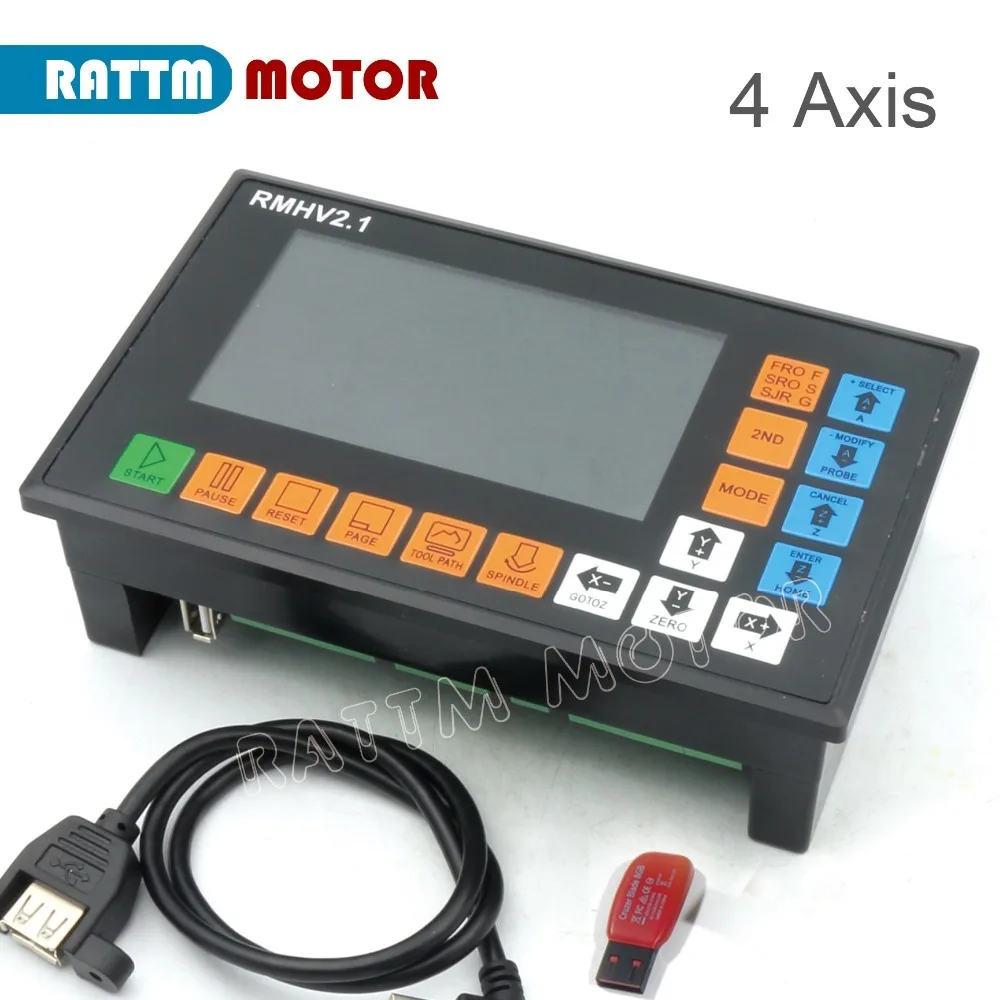

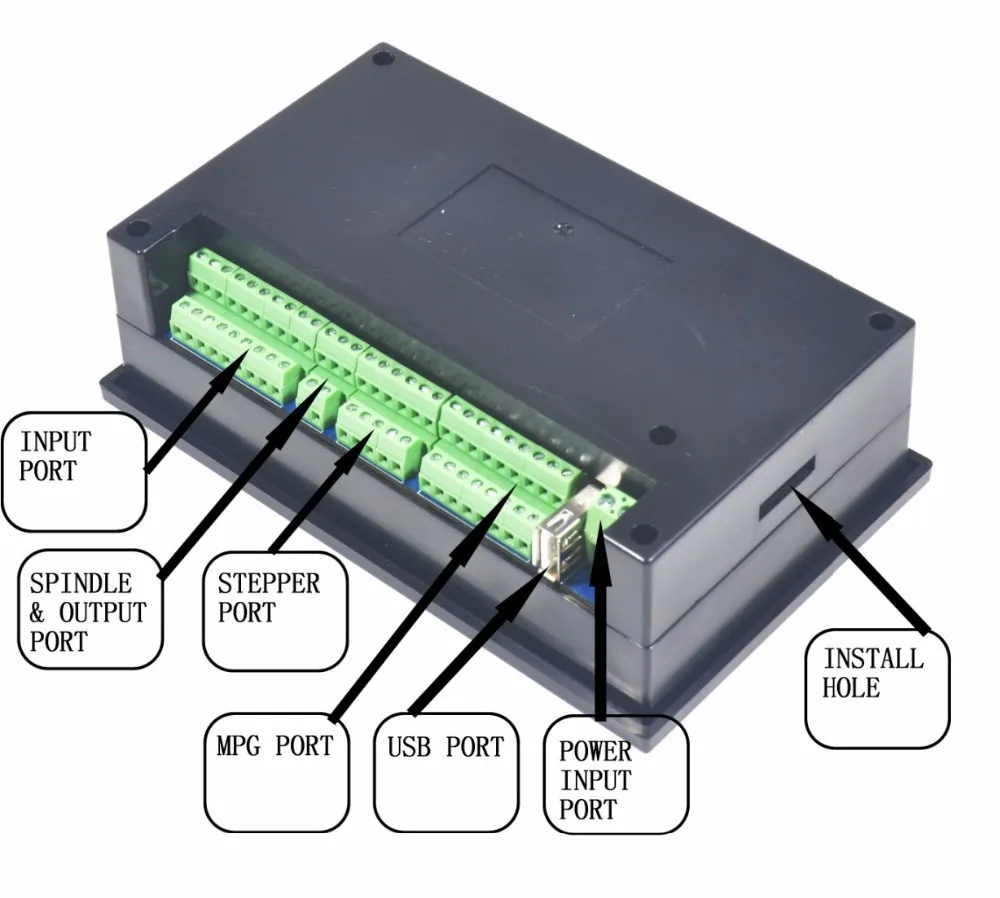

Передняя часть изделия-17 пользовательских клавиш и 1 4,3 ''и 480*272 LSD (жидкокристаллический дисплей), а обратная сторона-входной сигнал, управление шпинделем, шаговый/Сервоуправление, MPG и другие четыре набора интерфейсов, а также интерфейс USB и интерфейс питания. Пожалуйста, внимательно ознакомьтесь с изображением 1-3 и изображением 1-4.

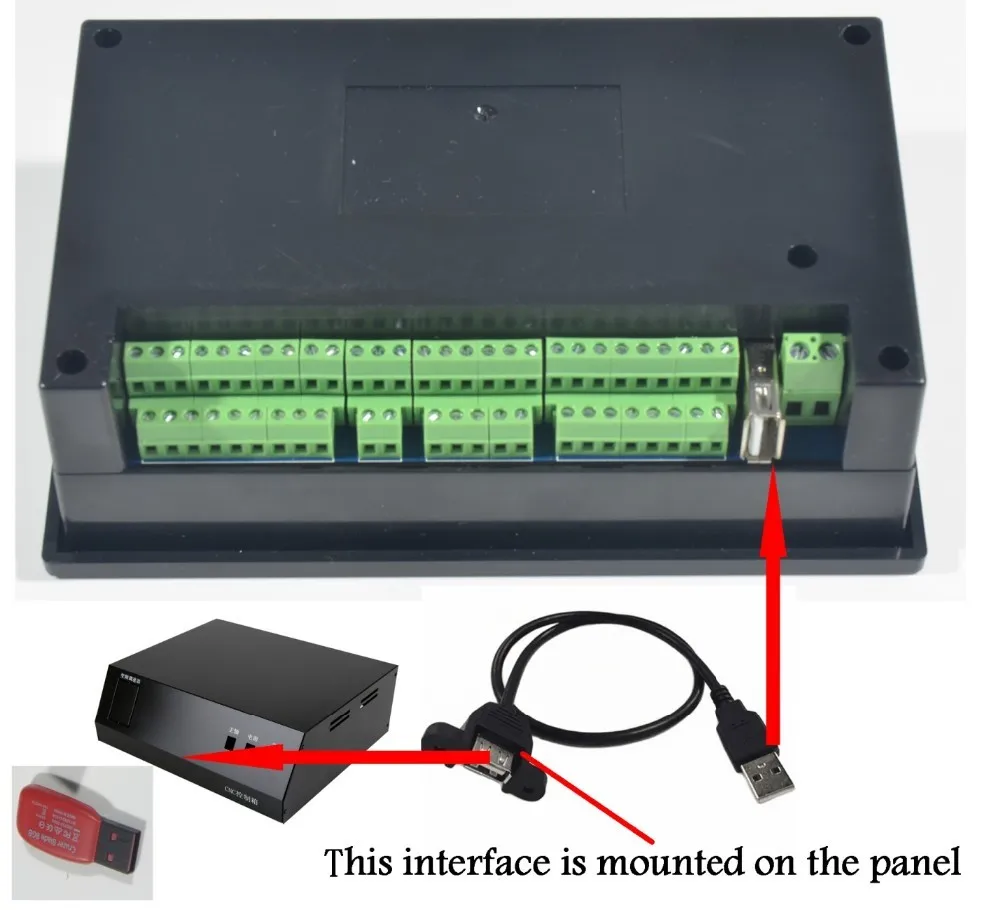

Этот USB-интерфейс является стандартным USB-разъемом типа A, к которому прилагается удлинитель USB 50 см с установочными наконечниками.

2.Подвесной маховик с аварийной остановкой

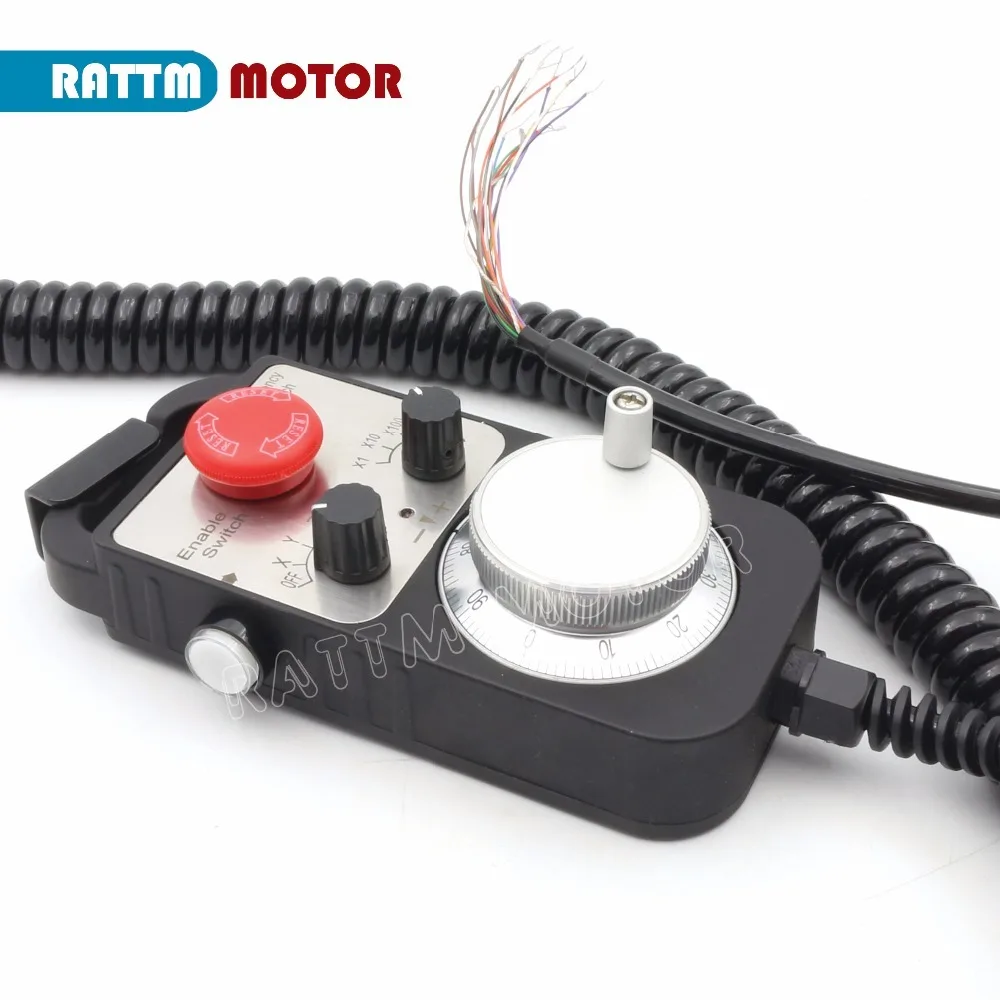

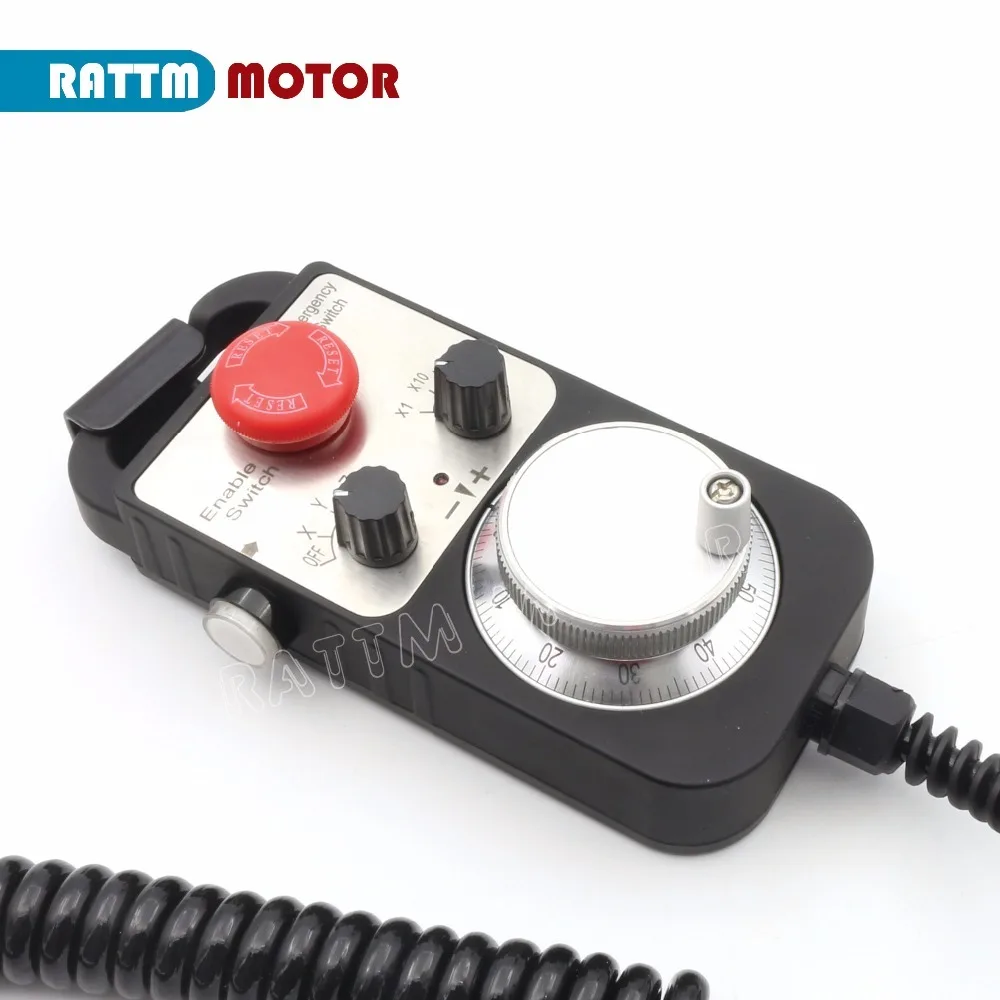

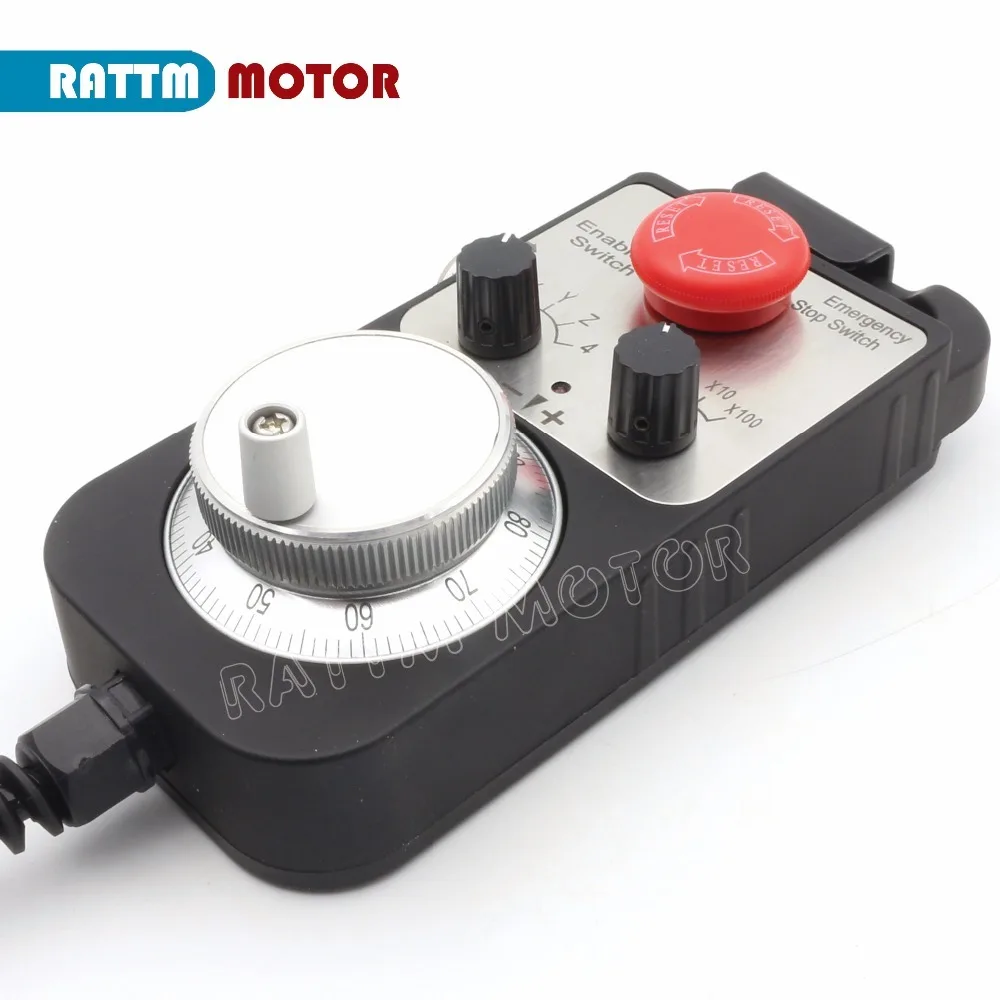

1.Подвесной маховик

Описание:

1)Система ЧПУ и контроль положения различных механических устройств, в основном для станков с ЧПУ и различной механической нулевой коррекции и разделения сигнала.

2)100 раз на оборот, небольшая точка трещин, 100 импульсов на выход вращения, удержание ручки панели и цельнометаллический высококачественный дизайн.

3)Металлический кодовый диск, высокая точность, хорошая текстура

4)Простая установка, тонкая, ульсветильник Кая.

5)DC 5V система питания

6)Напряжение, односторонний, дифференциальный в трех вариантах выхода обеспечивают 100PPR импульсный выход.

7)Тип выхода драйвера, защита от помех, передача на большие расстояния.

8)Масло, вода, Пыленепроницаемая конструкция (класс IP65) спиральное растяжение 20 миллионов гарантировано.

Особенности:

1)Новинка, легко перемещать, помехи, грузоподъемность.

2)Полностью пластиковый корпус, изоляция, высокая прочность, конструкция с противомасляным уплотнением.

3)С третьим передаточным числом × 1, × 10, × 100, включающим переключатель увеличения 4-12 осей

4)С переключателем управления, переключатель аварийной остановки опционально, прост в эксплуатации

5)Для станков с ЧПУ, печатных машин, оборудования с числовым управлением

Спецификация:

Разрешение 100PPR Напряжение питания DC5V +/-5% Ток подачи ≤ 80 мА Выходное напряжение ≥ 2,5 в ≤ 0,4 в Выходной ток <40 мА Время падения/нарастания ≤ 5 нс (тип) Переключатель X1,X10,X100 Осевой переключатель OFF,X,Y,Z,4 Частота отклика 0-10 кГц Вес 560 г
